浪涌保护器的安装
安装浪涌保护工艺
安装浪涌保护是为了防止电气设备在雷击、电网干扰或其他突发电压过载情况下受到损害。
以下是一般的浪涌保护工艺步骤：
1.系统分析：进行电气系统评估和分析，确定可能存在的浪涌风险和需保护的设备。
分析系统的电压等级、对地接地方式以及设备的敏感性等因素。
2.选择合适的浪涌保护器：根据系统分析结果和设备的保护要求，选择适用的浪涌保护器。
浪涌保护器可以是插拔式保护器、熔断器、浪涌吸收器等，应根据实际情况决定采用哪种类型和规格。
3.安装位置：根据设备的特点和浪涌保护器的要求，确定合适的安装位置。
一般来说，浪涌保护器应尽量靠近需保护设备，以最大程度地减少过电压对设备的影响。
4.连接和接地：确保浪涌保护器正确连接到电气系统中，与电源线、地线等进行正确的接触。
保证浪涌保护器与地线之间短而直接的连接路径，以便迅速将过电压引入地，保护设备安全。
5.测试和监测：在安装完毕后，进行测试和监测以确保浪涌保护器的正常工作。
测试可以包括浪涌电流传导测试、电阻测试和保护器动作测试等，以验证其性能和效果。
6.定期维护和检查：定期检查和维护浪涌保护系统，确保设备的可靠性和稳定性。
这可以包括定期更换保护器、清理接触点、检查接地电阻等。
请注意，在安装浪涌保护器时，应遵守相关的电气安全标准和规范，确保施工过程安全可靠。
此外，需要提醒您请由专业电工或工程师来执行浪涌保护的设计和安装工作。

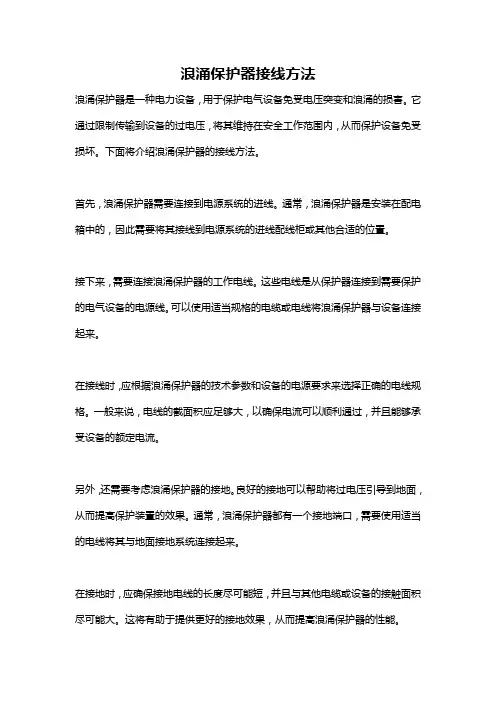

浪涌保护器接线方法
浪涌保护器接线方法浪涌保护器是一种电力设备，用于保护电气设备免受电压突变和浪涌的损害。
它通过限制传输到设备的过电压，将其维持在安全工作范围内，从而保护设备免受损坏。
下面将介绍浪涌保护器的接线方法。
首先，浪涌保护器需要连接到电源系统的进线。
通常，浪涌保护器是安装在配电箱中的，因此需要将其接线到电源系统的进线配线柜或其他合适的位置。
接下来，需要连接浪涌保护器的工作电线。
这些电线是从保护器连接到需要保护的电气设备的电源线。
可以使用适当规格的电缆或电线将浪涌保护器与设备连接起来。
在接线时，应根据浪涌保护器的技术参数和设备的电源要求来选择正确的电线规格。
一般来说，电线的截面积应足够大，以确保电流可以顺利通过，并且能够承受设备的额定电流。
另外，还需要考虑浪涌保护器的接地。
良好的接地可以帮助将过电压引导到地面，从而提高保护装置的效果。
通常，浪涌保护器都有一个接地端口，需要使用适当的电线将其与地面接地系统连接起来。
在接地时，应确保接地电线的长度尽可能短，并且与其他电缆或设备的接触面积尽可能大。
这将有助于提供更好的接地效果，从而提高浪涌保护器的性能。
在接线完成后，还需要测试浪涌保护器的性能。
可以使用专业的测量工具对保护器进行测试，以确保其正常工作。
通常，测试包括检查过电压保护能力、响应时间和接地效果等。
浪涌保护器的接线方法取决于具体的设备和应用场景。
因此，在进行接线之前，应仔细研究设备的技术参数和相关规范，确保按照正确的接线方法进行安装。
同时，建议寻求专业人员的帮助，以确保安装的正确性和可靠性。
总之，浪涌保护器的接线方法是将其连接到电源系统的进线，并通过适当的电缆或电线连接到需要保护的设备。
接地也是非常重要的，应确保接地电线的长度尽可能短，并且与其他电缆或设备的接触面积尽可能大。
最后，还需要进行性能测试，以确保浪涌保护器的正常工作。
浪涌保护器安装标准
浪涌保护器安装标准一、引言近年来，随着电气设备的普及和电力系统的快速发展，浪涌保护器的重要性愈发突显。
浪涌保护器作为一种电力设备的保护装置，能有效地保护电气设备免受浪涌电流的损害。
本文将探讨浪涌保护器的安装标准，以确保其正常运行并为电力系统提供稳定保护。
二、安装位置选择在浪涌保护器的安装过程中，选择合适的安装位置至关重要。
1. 主机房主机房是一个理想的安装位置，因为主机房能提供相对较为集中的供电设备。
将浪涌保护器安装在主机房可以有效地减小浪涌电流对电力系统的影响，确保系统的稳定运行。
2. 次要供电设备所在位置在次要供电设备所在位置安装浪涌保护器也是一个良好的选择。
通过密切到达供电设备的浪涌保护器，可以有效地减小浪涌电流通过电源线路进入电力系统的风险。
3. 电源线路进入的地方电源线路进入的地方是另一个可以考虑的安装位置。
在电源线路进入之前，安装浪涌保护器能够阻止浪涌电流进入电力系统，从而保护整个系统的稳定运行。
三、安装要求为确保浪涌保护器的有效安装，有以下几项基本的安装要求需要遵守。
1. 保护器与电源线路间距离浪涌保护器与电源线路之间的距离需要足够近，以便能够迅速地侦测到浪涌电流并进行保护。
一般来说，保护器与电源线路的距离不应超过50厘米。
2. 接地要求浪涌保护器的良好接地是保证其正常工作的关键。
在浪涌保护器的安装过程中，要确保接地线的质量。
接地电阻不应超过4欧姆，接地导线的截面积不应小于25平方毫米，以确保良好的接地效果。
3. 安装孔位置浪涌保护器的安装孔位置需要根据具体的安装要求进行确定。
在选择安装孔位时，需避免位于潮湿、易积尘、高温等影响其正常工作的环境中。
四、安装步骤下面是浪涌保护器的一般安装步骤，以供参考。
1. 检查设备在安装浪涌保护器之前，需要对设备进行彻底的检查。
确保浪涌保护器和相应的配件完好无损。
2. 准备工作准备好所有所需的工具和材料，包括螺丝刀、电钳、螺丝等。
同时，保持安装现场的整洁，以便安装过程更加顺利。
浪涌保护器接线图安装方法及注意事项
浪涌保护器接线图安装方法及注意事项
浪涌保护器接线方式：
安装方法及注意事项：○安装在低压主（分）配电柜或低压总开关柜内，并联在电源进线外，作为电源的第一级保护。
○电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。
连接线应尽量的短、直、粗，接地电阻：R≤4Ω。
○模块结构防雷器前端应串联合适的熔断器或空开。
○安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
○安装完毕后将模块插入到位，检查工作是否正常。
○当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。
○防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。
1。
浪涌保护器参数及安装说明
BSPM220-xxLT 系列电源电涌保护器使用说明
一、 应用及特点：
BSPM220-xxLT 系列电源电涌保护器雷电通流量大、响应速度快、残压低、无后续电流、安全可靠。
模块内部具有自动防护故障的功能，即“过流防护功能、过热防护功能、劣化脱扣显示功能、远端遥信报警功能、自我检查功能”。
模块外壳塑料件均采用进口阻燃材料（V .0级），能有效地防止火灾发生。
BSPM220-xxLT 系列电源电涌保护器的更换无需停电，不影响正常的电源供电。
广泛应用于电子仪器设备及各类电源系统中过电压及雷电流的防护。
二、 技术参数：
非列表启动电压根据用户要求可按合同供货。
三、 安装及维护：
BSPM220-xxLT 系列电源电涌保护器安装极为方便，将模块卡入轨道型材配用，其外型图如图1所示；报警端子连接图如图2所示；连线方式（单相供电）如图3所示。
BSPM220-xxLT 系列电源电涌保护器安装连接好后需定期检查，雷击后应及时检查显示窗，绿色为正常，红色为故障，出现故障时应及时更换模块以确保用户设备安全，在更换模块时可在有工作电压情况下拔出窗口为红的模块，将正常的模块插入模块座即可。
四 工作环境：
a. 工作温度：- 25°C ～ + 65°C
b. 存储温度：- 40°C ～ + 85°C
c. 海拔高度：≤ 4000m
d. 相对湿度：5% ～ 95%
e. 大气压力：74.8KPa ～106 KPa。
浪涌保护器安装注意事项
浪涌保护器安装注意事项浪涌保护器（Surge Protector）是一种电子元件，用于保护电子设备不受电源突波或浪涌等变动的侵害，尤其适用于频繁发生电力波动的环境，如雷击、电弧焊等。
浪涌保护器可以在电路中直接插入，起到减小电源噪声、保护电路、提高设备的可靠性、延长设备寿命的作用。
然而，浪涌保护器的安装过程也需要注意一些事项。
本文将针对浪涌保护器的安装进行详细介绍，希望能够对读者在安装浪涌保护器时提供帮助。
一、安装地点要选择合适的位置浪涌保护器的安装位置应尽可能靠近被保护设备，可以选择在电源插座上插入浪涌保护器，也可以选择在设备进线处。
此外，浪涌保护器应离设备尽可能近，一般不得超过30厘米，这样可以在最大程度上减小浪涌电流的影响。
二、选择合适的保护器在选择浪涌保护器时，应根据被保护设备的额定电压及额定电流、工作环境条件等进行选择。
不同的浪涌保护器有着不同的电压和电流等级，需要根据需求进行选择。
三、安装过程中需要先断电在安装浪涌保护器之前，需要先断掉电源，以避免给自己带来不必要的伤害。
在装配或安装开放式或可接触的电路板时，应用感性或电容面板直接接地，以排除静电。
四、正确插入浪涌保护器在安装浪涌保护器时，需要仔细查看浪涌保护器的插头型号及接地端和端子的配对关系，防止接错接反。
五、对于多重保护器的安装如果需要安装多个浪涌保护器，应注意它们的连接顺序。
应当先连接离电源近的保护器，这可以防止电源在浪涌保护器串联时增加电源噪声。
六、注意保护器的接地在安装浪涌保护器时，接地是非常关键的一步。
接地电阻应不大于4Ω，接地引线应尽可能短，这样有助于减小浪涌电流的影响。
七、注意防护器的维护安装好浪涌保护器后，应注意维护。
定期检查浪涌保护器的状态，如果有损坏或需要更换的，应及时替换；维护保护器的接地，保证浪涌保护器的有效工作。
结论浪涌保护器在电子设备中有着非常重要的应用，正确的安装过程能够起到保护设备、减小电源噪声、提高设备的可靠性、延长设备寿命的作用。
浪涌保护器安装位置的方法及原则
浪涌保护器安装位置的确定方法及原则浪涌保护器是一种对各种电子设备、仪器仪表、通讯线路提供安全阀防护的装置，也是建筑防雷工程的重要元件，因此浪涌保护器的安装位置也是非常重要的。
今天小编就来具体介绍一下浪涌保护器安装位置的确定方法及安装原则，希望可以帮助到大家。
浪涌保护器的级位配置，不正确的级位配置往往会造成不必要的浪费乃至浪涌保护器作用失效。
级位配置要点配置原则：首先应在任意两个防雷区的交接处设置，然后再考虑同一防雷区中电源线路是否过长以至需在该区中再加一级。
在重要的设备电源端口设置电涌保护器。
在建筑物供电的变压器低压侧应配置低压电涌保护器。
如果变压器和总配电柜距离小于20m，此电涌保护器可以和建筑物内部第一级电涌保护器合并。
低压侧电涌保护器要求作分散的多级配置。
第一级保护，在雷击区域的LPZ0与LPZ1区之间，安装在总电源进线的配电箱前。
最大放电电流80KA(10/350μs)，动作时间小于100ns，其主要作用是泄放直击雷的能量。
第二级保护，在雷击区域的0区与此1区之间，安装在UPS或配电箱前。
最大放电电流40KA(8/20μs)，动作时间小于25ns，其主要作用是限制感应过电压的电压幅值。
第三级保护，并联安装在电源终端配电箱的空气开关后，最大放电电流10KA(8/20μs)，动用时间小于25ns，其主要作用与第二极保护相同。
第四级保护，主要用于保护重要设备(如服务器“主机”、程控交换机等)的电源系统，安装在重要设备的电源插座上。
最大放电电流5KA(8/20μs)，动用时间小于25ns，其主要作用其主要作用与第二极保护相同。
安装位置为保证防雷器依次由前到后顺序泄放，应用行波原理进行精确计算。
在一般情况下，当在线路上多处安装浪涌保护器且无准确数据时，电压开关型浪涌保护器与限压型浪涌保护器之间的线路长度不宜小于10m，限压型浪涌保护器之间的线路长度不宜小于5m。
浪涌保护器又称防雷器，是一种可以对电涌进行保护的装置，适用于额定电压至380V的供电系统(或通信系统)中，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
浪涌保护器怎么接 浪涌保护器接线图
浪涌保护器怎么接浪涌保护器接线图浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
有关“浪涌保护器怎么接浪涌保护器接线图”的详细说明。
1.浪涌保护器怎么接一、电源线路浪涌保护器的安装方法（一）电源线路的各级浪涌保护器应分别安装在线路进入建筑物的入口、防雷区的界面和靠近被保护设备处。
各级浪涌保护器连接导线应短直，其长度不宜超过0.5m，并固定牢靠。
浪涌保护器各接线端应在本级开关、熔断器的下桩头分别与配电箱内线路的同名端相线连接，浪涌保护器的接地端应以最短距离与所处防雷区的等电位接地端子板连接。
配电箱的保护接地线（PE）应与等电位接地端子板直接连接。
（二）带有接线端子的电源线路浪涌保护器应采用压接；带有接线柱的浪涌保护器采用接线端子与接线柱连接。
2.浪涌保护器接线图不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等，因此浪涌保护器也开发了不同的型号来对应这些电源系统。
单相系统中浪涌保护器的接线图，2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。
TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。
设备外露导电部分的接地与电源系统的接地电气上无关的系统。
科佳电气产品中的3P+1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的ＰＥ接地线。
TN-C系统中浪涌保护器的接线图，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。
科佳电气产品中的3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。
SP1 浪涌保护器安装和操作说明书
1.0 IntroductionThis manual describes how to install a Surge Protective Device (SPD) in parallel (shunt) across the AC supply of the following types of electrical systems: •Split Phase•Three-Phase Wye •Three-Phase DeltaThe SPD is designed to be installed on service entrance, branch panels, and/or individualequipment disconnects, and functions to protect sensitive electronic equipment from damaging voltage transients. The connecting wires do not carry supply current. Instead, they carry only short- d uration currents that are associated with a transient event.These instructions do not cover all details, variations, or combinations of the equipment, its storage, delivery, installation, checkout, safe operation, or maintenance. If you require further information regarding a particular application or installation that is not covered in this manual, please contact Eaton’s Power Quality Technical Support at 1-800-809-2772, option 4, option 2.1.1 Safety PrecautionsA licensed/qualified electrician must complete all instructions described in this manual in accordance with the U.S. National Electrical Code, state and local codes, or other applicable country codes. All electrical codes supersede these instructions.Suitable For Use on a Circuit Capable of Deliv-ering Not More Than 200,000 rms symmetrical Amperes. Convient Aux Circuits Non Suscep-tibles De Delivrer Plus De 200,000 Amperes symetriques Eff.Improper installation can cause death,injury and/or equipment damage. Follow all warnings and cautions. Completely read and understand the information in this instruction manual before attempting to install or operate this equipment.Improper wiring could cause death, injury, and/or equipment damage. Only licensed/qualified electricians who are trained in theinstallation and service of electrical devices are to install and service this e appropriate safety precautions and equipment for arc flash protection.During normal operation, hazardous volt-ages are present inside the SPD.When servicing the SPD, follow all safe work practices to avoid electrical shock.Warning No Serviceable PartsAvertissement: Aucune piece remplacable ou reparableDo not perform a high-pot test with the SPDc onnected to the electrical system.Failure to disconnect the SPD during a high-pot test will result in damage to the SPD.1.2 Catalog Numbering SystemVoltage Code 240S = 120/240V single split-phase (3W)208Y = 120/208 wye (4W+G)480Y = 277/480 wye (4W+G)600Y = 347/600Y wye (4W+G)600D = 600 delta (3W+G)Series SP1-240D = 240 delta (3W+G)480D = 480 delta (3W+G)Figure 2-2. Conduit Installation2.1.2 Wall MountingMount the SPD directly on a wall using the SPD’s optional SP1MNTGKIT as follows:1. Screw the wall bracket to the wall or other mounting surface using two #10 screws of the appropriate type (not provided) with the large hole in the bracket at the top.2. Thread the lead wires from the SPD through the large hole and insert the integrated hub into the large hole with the hub pointed upwards. 3. Use the locknut (provided) to secure the SPD hub to the bracket.2.1.3 For DIN rail mountingMount the SPD directly on DIN rail using the SPD’s optional SP1MNTGKIT as follows:1. Snap the DIN rail clip into the two smallest holes in the mounting bracket.2. Thread the lead wires from the SPD through the large hole in the bracket and insert the integrated hub into the large hole.3. Use the locknut (provided) to secure the SPD hub to the bracket.4. Snap the SPD and bracket to the DIN rail (not provided) with the hub pointed upwards.Figure 2-3. Wall Mounting or DIN Mounting withOptional SP1MNTGKIT2.0 InstallationRefer to Section 1.2 and look at the label on the SPD to verify that the SPD’s voltage rating and wiring configuration matches that of the electri -cal system. Use an AC voltmeter to measure the system’s line voltage to ensure that the correct model of SPD is being installed. Damage to the SPD may result if it is connected to an electrical system of a higher voltage or different wiring configuration.2.1 MountingThe SPD can be mounted directly to theelectrical panel, or to a wall or din-rail with the addition of an optional mounting kit, Catalog number SP1DINRAILKIT.IMPORTANT!• Choose a mounting location for the SPD that provides the shortest and straightest pos-sible wiring (lead length) from the SPD to the electrical system connections. Excessive lead length and sharp bends will degrade SPD performance.• If the electrical system uses an isolatedground , the SPD must be isolated from ground using insulated conduit fi ttings.• When using conduit, avoid using 90° elbows and keep the conduit run as short and straight as possible.2.1.1 Conduit InstallationMount the SPD directly to the electrical panel using a 1/2” locknut as shown in Figure 2-1.When mounting the SPD outdoors, use weath-erproof conduit and fittings to maintain the enclosure’s NEMA 4 rating. See Figure 2-2.Figure 2-1. 1/2" Locknut Mountingin conduit and longer than necessary wire Keep conduit length C V X 050CVX050C V X 050CVX0502.2 WiringIMPORTANT!• Be sure to follow all national, state, and local elec-trical codes when making wiring connections.• When connecting the wires from the SPD to the electrical system, cut the wires as neces-sary to keep them as short as possible.• To maximize the SPD’s performance, twist and bind the wires together to reduce the impedance of the wire (one twist/inch).• If the system utilizes an isolated ground, the SPD’s ground wire must be connected to the system’s isolated ground bus.1. Locate the electrical system’s applicable wiringdiagram in Section 2.3. Reference this wiringdiagram as necessary in Steps 2, 3, and 4. 2. Connect the SPD’s ground wire (green) to thesystem’s ground connection. Delta only.3. Connect the SPD’s neutral wire (white) to thesystem’s neutral connection (not required for 3-phase delta systems – 240D, 480D, and600D).4. Connect the SPD’s phase A, B, and Cwires (black) to the system’s corresponding phase A, B, and C connections accord-ing to a pplicable national, state, and localelectrical codes.3-Phase Wye (208Y, 480Y)600YSplit Phase(240S)3-Phase Delta (240D, 480D)600D3.0 Operation3.1 Power Up and System Checkout Apply system power. The LED should light.If the connected LED does not light, remove power, check connections, and test again. If the LED still does not light, contact your sup-plier.3.2 Routine OperationAfter system power has been applied, the SPD automatically begins to protect down-stream elec-trical devices from damaging voltage transients. With all phase voltages present, the LED indica-tor reports the status of the protection elements and is active when all of them are intact and providing protection. Any loss of protection is signaled when the LED extinguishes.The device is not repairable and contains no user serviceable parts. If the unit fails, as evi-denced by the LED turning OFF, the unit must be replaced. Please contact your distributor as the SPD may be under warranty.DO NOT use the Suppression Circuit Status LEDs as an indication of the presence or ab-sence of system phase voltages.2.3 SPD Wiring Diagrams4.0 SpecificationsDescriptionRatingsSurge current capacity per phase 50kANominal Discharge Current (In)20kA for SP1-240S, 208Y, 480Y, 240D, and 480D, 10kA for SP1-600Y and 600D Short circuit current rating (SCCR)200kASPD typeType 1 (can also be used in Type 2 applications)System voltages available (VAC) Single split-phase Three-phase wye Three-phase delta 120/240 120/208, 277/480, 347/600 240, 480, 600Protection modesSingle split-phase and three-phase wye Three-phase delta L-N, L-L L-G, L-L Maximum continuous operating voltage (MCOV) SP1-240S and SP1-208Y 150 L-N, 300 L-L SP1-480Y 320 L-N, 640 L-G SP1-600Y 420 L-N, 840 L-G SP1-240D 300 L-G, 300 L-L SP1-480D 640 L-G, 640 L-L SP1-600D 840 L-G, 840 L-L Input power frequency 50/60 Hz Enclosure rating NEMA 4Operating temperature -20°C through 50°C (-4°F through 122°F)Operating humidity 5% through 95%, noncondensing Operating altitude Up to 16,000 ft (5000m)Agency certification and approvalsUL1449 4th Edition Type 1 and Type 2 SPDCSA-22.2 No. 269.1-17 2nd EditionWarranty 2 years UL 96A Compliant Yes NFPA 780 Compliant Yes Wire Length and AWG Factory prewired with 24 inches of 12 AWG wireto give any advice or recommendations by Eaton shall not constitute any warranty by or impose any liability upon Eaton. The foregoing constitutes the sole and exclusive liability of Eaton AND IS IN LIEU OF ANY AND ALL OTHER WARRAN-TIES EXPRESSED, IMPLIED OR STATUTORY AS TO THE MERCHANTABILITY, FITNESS FOR PURPOSE SOLD, DESCRIPTION, QUALITY, PRODUCTIVENESS OR ANY OTHER MATTER. In no event shall Eaton be liable for special or con-sequential damages or for delay in performance of the warranty. This warranty does not apply if the product has been misused, abused, altered, tampered with, or used in applications other than specified on the nameplate. At the end of the war -ranty period, Eaton shall be under no further war-ranty obligation expressed or implied. The product covered by this warranty certificate can only be repaired or replaced by the factory. For help on troubleshooting the SPD, or for warranty informa-tion, call 1-800-809-2772, Option 4, sub-option 2. Repair or replacement units will be returned col-lect. If Eaton finds the return to be a manufacturer’s defect, the product will be returned prepaid.Eaton1000 Cherrington ParkwayMoon Township, PA 15108-44312USAFor Technical Support please call: 1-800-809-2772© EatonAll Rights Reserved5.0 WarrantyEaton warrants these products for a period of 2 years from the date of delivery to the purchaser to be free from defects in both workmanship and materials. Eaton assumes no risk or liability for results of the use of the products purchased from it, including but without limiting the generality of the foregoing: (1) The use in combination with any electrical or electronic components, circuits, systems, assemblies, or any other materials or substances; (2) Unsuitability of any product for use in any circuit or assembly. Purchaser’s rights under the warranty shall consist solely of requiring Eaton to repair, or at Eaton’s sole discretion, replace, free of charge, F.O.B. factory, and defective items re-ceived at said factory within said term determined by Eaton to be defective. The giving of or failure。
施工一级箱安装浪涌保护器的标准
施工一级箱安装浪涌保护器的标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!施工一级箱是电力系统中非常重要的一环，其安装需要严格按照相关标准执行，以确保电力系统的安全稳定运行。
浪涌保护器安装接线图
浪涌保护器安装接线图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]浪涌保护器安装接线图电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。
当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。
在ＩＴ制式中，电涌保护器只作共模接法.1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电了装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为的C、D型微型断路器，由于其工作曲线IN 值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
浪涌保护器安装标准
浪涌保护器安装标准浪涌保护器（Surge Protector）是一种用于防止电子设备受到电压浪涌损害的装置，广泛应用于电力系统、通信系统、计算机网络、工业自动化等领域。
为确保浪涌保护器的有效性，其安装需遵循特定的标准和规范。
本文将探讨浪涌保护器的安装标准，包括其基本原则、安装位置、接地要求以及与电气系统的配合等方面。
1. 安装标准的基本原则1.1 统一标准浪涌保护器的安装应符合国际、国家和行业的相关标准，如IEC、IEEE、GB等。
不同地区和行业可能有不同的标准，安装前应仔细了解和遵守相应的标准规定。
1.2 选用合适的保护器根据系统的电压等级和特点选择合适的浪涌保护器。
保护器的额定电压、最大工作电流、响应时间等参数应满足系统的实际需求。
1.3 安装位置的选择浪涌保护器应安装在电气设备的前端，即电源输入端，以防止浪涌电压传导到受保护设备。
此外，保护器的安装位置还需考虑其与受保护设备之间的导线长度，尽量缩短导线长度以降低电压梯度。
1.4 接地要求良好的接地是保证浪涌保护器有效工作的关键。
保护器应通过合适的导线与系统的接地系统连接，接地电阻应符合标准规定，确保电荷能够迅速通过接地系统排放。
2. 安装位置的选择2.1 主电源进线处浪涌保护器通常安装在主电源进线处，用于防护整个电气系统。
这样可以防止外部电压浪涌通过主电源进入系统，保护系统的整体稳定性。
2.2 分支电路处在电气系统的分支电路处也可以安装浪涌保护器，用于更精细地保护特定设备或设备组。
这有助于防止局部的电压浪涌对特定设备产生影响。
2.3 数据线、通信线处对于需要保护的数据线、通信线等低电压信号线路，浪涌保护器应安装在其输入端，以确保这些线路不受到电压浪涌的损害。
3. 接地要求3.1 单一接地点保护器的接地应与系统的接地系统相连接，形成单一接地点，避免因接地电势差导致保护效果下降。
3.2 低阻抗接地接地导线的阻抗应尽量低，确保在电压浪涌到来时能够迅速引导电荷流向地。
浪涌保护器的接线方法
浪涌保护器的接线方法浪涌保护器是一种用来防止电气设备受到电压浪涌或过电压损坏的装置。
它可以保护电气设备免受来自雷击、电网异常、瞬态电压等造成的损害。
接线方法因不同的浪涌保护器类型、安装场所和具体需求而有所不同。
以下是一般而言常见的浪涌保护器接线方法的说明。
一、串联式保护器的接线方法1. 确定保护器安装位置：首先需要确定保护器安装位置，通常是在主电源输入路线或设备输入路线上安装。
这有助于确保防雷浪涌电流通过保护器流入大地。
2. 确定保护器的接线方式：串联式保护器是将电气设备与保护器直接连接在一起，以形成一个串联电路。
通常，保护器有两个电缆连接点，一个连接电源输入线路，另一个连接电气设备。
3. 连接电缆：使用合适的电缆将保护器与电源输入线路和电气设备连接起来。
确保电缆连接可靠，不会出现松动或断开的情况。
4. 接地保护器：为了确保保护器有效地将浪涌电流导入大地，必须将保护器连接到良好的接地系统上。
将保护器的接地端连接到接地导线或接地电极，确保接地连接稳固可靠。
5. 验证连接：在完成接线后，应该进行连接验证，确保保护器与电源输入线路和电气设备之间的连接正确并可靠。
可以使用兆欧表或其他合适的测试仪器进行连接验证。
6. 安装保护器：对于串联式保护器，一旦连接验证完成，可以将保护器安装在合适的位置上。
确保保护器安装牢固，并且不会受到外力的影响。
二、并联式保护器的接线方法1. 确定保护器安装位置：与串联式保护器不同，并联式保护器通常安装在电源输入线路和电气设备之间。
这样可以使保护器与电气设备并联，以提供浪涌电压的短路路径。
2. 确定保护器的接线方式：并联式保护器也需要确定两个电缆连接点，一个连接电源输入线路，另一个连接电气设备。
3. 连接电缆：使用合适的电缆将保护器与电源输入线路和电气设备连接起来。
确保电缆连接牢固可靠，不会出现松动或断开的情况。
4. 接地保护器：类似于串联式保护器，也需要将并联式保护器连接到良好的接地系统上。
380v浪涌标准接法
380v浪涌标准接法详解一、引言浪涌保护器是一种用于保护电气系统免受瞬态过电压（浪涌）损害的设备。
在380v电气系统中，浪涌保护器的标准接法至关重要。
本文将详细描述380v浪涌标准接法，以帮助读者更好地理解和应用。
二、浪涌保护器的基本原理浪涌保护器的基本原理是将瞬态过电压（浪涌）从电气系统中旁路或泄放，以保护系统中的设备免受损害。
浪涌保护器通常包括一个非线性元件（如压敏电阻、放电管等），用于在浪涌电压超过一定阈值时导通并泄放浪涌电流。
三、380v浪涌标准接法在380v电气系统中，浪涌保护器的标准接法应遵循以下步骤：1. 确定浪涌保护器的安装位置：浪涌保护器应安装在电气系统的进线端，以最大限度地保护系统中的设备。
2. 选择合适的浪涌保护器：根据系统的额定电压、电流和浪涌等级选择合适的浪涌保护器。
确保浪涌保护器的额定电压和电流与系统的额定电压和电流相匹配，并且具有足够的浪涌泄放能力。
3. 连接浪涌保护器：将浪涌保护器的进线端连接到系统的进线端，将出线端连接到系统的负载端。
确保连接牢固可靠，避免接触不良或松动。
4. 接地处理：将浪涌保护器的接地端连接到系统的接地端，确保接地电阻符合规定要求。
接地处理对于浪涌保护器的正常工作至关重要，它可以有效地泄放浪涌电流并保护系统中的设备。
5. 定期检查和维护：定期检查浪涌保护器的工作状态，确保其处于良好的工作状态。
如发现浪涌保护器损坏或失效，应及时更换。
四、380v浪涌标准接法的注意事项在380v电气系统中，浪涌标准接法需要注意以下事项：1. 遵循国家标准和规范：在安装和使用浪涌保护器时，应遵循相关的国家标准和规范，确保其符合规定要求。
2. 选择知名品牌产品：在选择浪涌保护器时，应选择知名品牌的产品，确保其质量和性能可靠。
避免使用劣质或假冒伪劣产品，以免给系统带来安全隐患。
3. 合理配置浪涌保护器：根据系统的实际情况和需要，合理配置浪涌保护器的数量和位置。
确保系统中的所有设备都能得到有效的保护。
浪涌保护器的安装方法
浪涌保护器的安装方法第一篇：浪涌保护器的安装方法浪涌保护器是一种电气设备，用于对电气设备和电子设备进行保护，防止电气设备和电子设备受到雷击、电网电压变化、电气故障等因素的影响而受损或失效。
浪涌保护器的安装方法一般包括以下几个步骤：1. 了解设备及系统在安装浪涌保护器之前，首先应该了解电气设备及系统的运行环境、工作电压及电流范围、接线方式、负载类型和防护等级等基本参数，从而确定所需的保护等级和类型。
同时，还应该了解浪涌保护器的技术参数和使用说明，以确保正确使用和安装。
2. 确定安装位置根据电气设备的特点和所需的保护范围，选择合适的安装位置。
一般来说，浪涌保护器应安装在电气设备的电源或保护接口处，以最大限度地保护电气设备免受浪涌电流的影响。
同时，还应考虑安装位置的可操作性和维护性，方便后期的维修和更新。
3. 安装设备将浪涌保护器固定在安装位置上，并根据设备和系统的接线方式进行接线。
在接线过程中，应注意保持电气设备和浪涌保护器的接线处干燥、清洁和松紧适当，以确保连接良好和安全可靠。
同时，还应遵守电气安全标准和规程，采取必要的安全措施，如使用绝缘手套、绝缘垫等。
4. 进行测试安装完成后，应进行测试和调试，以确保浪涌保护器的正常工作。
测试内容包括但不限于：测量保护电流阈值、测量保护时间、检测设备及保护接口的绝缘电阻和耐压等。
测试结果应记录并保存，以备后期查询和对比。
5. 进行维护浪涌保护器的安装完成后，需要进行定期的维护和检修，以确保其正常运行和保护效果。
常规维护包括但不限于：清洁和检查设备、检查接线和连接器、更换损坏或老化的部件等。
同时，还应遵守电气安全标准和规程，采取必要的安全措施。
以上就是浪涌保护器的安装方法，希望对大家有所帮助。
第二篇：浪涌保护器的安装注意事项浪涌保护器是一种重要的电气设备，用于保护其他电气设备和电子设备免受电气故障、雷击等因素的影响。
在安装浪涌保护器时，应注意以下几个方面：1. 认真选择品牌和型号浪涌保护器品牌和型号的选择应充分考虑所需的保护等级、工作电压和电流、安装方式、环境数值和综合保护等因素。
浪涌保护器设备安全操作规定
浪涌保护器设备安全操作规定一、概述浪涌保护器是一种用于防止电子设备因浪涌电压而受损的保护装置，它可以防止瞬间的高电压通过电子设备，从而保证设备的正常运行。
本文旨在规范浪涌保护器设备的安全操作，减少设备损坏和人身伤害。
二、设备安装1.在选择浪涌保护器时，应先了解需要保护的设备的用电情况和工作环境，以确保浪涌保护器的电压等级和容量符合设备的要求。
2.在安装浪涌保护器时，应该确保设备的接地线和设备本身的接地系统完好和正确连接，以增强其防雷电能力。
3.安装浪涌保护器应尽可能选择在设备电源线近端进行，使浪涌保护器与被保护设备间距离降至最小，这样可以更有效的保护被保护设备。
4.安装过程需格外注意对浪涌保护器的防护，严禁以针对性方法攻击浪涌保护器。
三、设备使用1.在开机前检查设备接线及电源线，确保接线完好。
2.需要更换浪涌保护器的时候，应先断开电源，然后用专业工具将设备固定，再拆卸浪涌保护器进行更换，更换后要重新上电检查设备运行是否正常。
3.浪涌保护器需要周期性检查和测试，一般检查周期为三个月一次，并进行必要的维护。
4.使用过程中，不得对浪涌保护器的结构和参数进行改动，如有需求应联系专业人员进行修改。
四、设备维护1.浪涌保护器需要保持干燥、清洁的环境，以维护其正常的工作状态。
2.对于需要更换和维修的浪涌保护器，应选择正规的维修单位进行处理，不得私自拆卸和修理。
3.定期检查浪涌保护器，包括防护壳体、接地系统及其他电气连接件的紧固情况，确保设备能够正常工作。
五、设备存储1.浪涌保护器不需要特殊的存储条件，但应注意防潮、防尘，避免机械损伤。
2.存放期限要与厂家推荐期限相一致，并保持整体性、不得移动、避免机械损伤。
六、危险提示1.使用不当会导致电器感电、火灾等危险，使用前必须仔细阅读使用说明书，确保使用正确。
2.在清洁和维护时，要停止通电及断开电源，以免发生电源意外。
3.在更换和维修中，应先了解设备的内部情况，避免出现对设备的损坏和误操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浪涌保护器的有关知识和安装电涌保护器（SPD）工作原理和结构电涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类1、按工作原理分：1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的基本元器件及其工作原理1.放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点时灭弧性能差。
改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。
2.气体放电管：它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。
为了提高放电管的触发概率，在放电管内还有助触发剂。
这种充气放电管有二极型的，也有三极型的，气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频而授电流In；冲击而授电流Ip；绝缘电阻R（>109Ω）；极间电容（1-5PF）气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥（U0为线路正常工作的直流电压）在交流条件下使用：U dc≥（Un为线路正常工作的交流电压有效值）3.压敏电阻：它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。
它的工作原理相当于多个半导体P-N的串并联。
压敏电阻的特点是非线性特性好（I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通流容量），对瞬时过电压响应时间快（～10-8s），无续流。
压敏电阻的技术参数主要有：压敏电压（即开关电压）UN，参考电压Ulma；残压Ures；残压比K（K=Ures/UN）；最大通流容量Imax；泄漏电流；响应时间。
压敏电阻的使用条件有：压敏电压：UN≥[（√2×）/]U0（U0为工频电源额定电压）最小参考电压：Ulma≥（～2）Uac （直流条件下使用）Ulma≥（～）Uac（在交流条件下使用，Uac为交流工作电压）压敏电阻的最大参考电压应由被保护电子设备的耐受电压来确定，应使压敏电阻的残压低于被保护电子设备的而损电压水平，即（Ulma）max≤Ub/K，上式中K为残压比，Ub为被保护设备的而损电压。
4.抑制二极管：抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的最末几级保护元件。
抑制二极管在击穿区内的伏安特性可用下式表示：I=CUα，上式中α为非线性系数，对于齐纳二极管α=7～9，在雪崩二极管α=5～7.抑制二极管的技术参数主要有（1）额定击穿电压，它是指在指定反向击穿电流（常为lma）下的击穿电压，这于齐纳二极管额定击穿电压一般在～范围内，而雪崩二极管的额定击穿电压常在～200V范围内。
（2）最大箝位电压：它是指管子在通过规定波形的大电流时，其两端出现的最高电压。
（3）脉冲功率：它是指在规定的电流波形（如10/1000μs）下，管子两端的最大箝位电压与管子中电流等值之积。
（4）反向变位电压：它是指管子在反向泄漏区，其两端所能施加的最大电压，在此电压下管子不应击穿。
此反向变位电压应明显高于被保护电子系统的最高运行电压峰值，也即不能在系统正常运行时处于弱导通状态。
（5）最大泄漏电流：它是指在反向变位电压作用下，管子中流过的最大反向电流。
（6）响应时间：10-11s5.扼流线圈：扼流线圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
扼流线圈使用在平衡线路中能有效地抑制共模干扰信号（如雷电干扰），而对线路正常传输的差模信号无影响。
这种扼流线圈在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
6. 1/4波长短路器1/4波长短路器是根据雷电波的频谱分析和天馈线的驻波理论所制作的微波信号电涌保护器，这种保护器中的金属短路棒长度是根据工作信号频率（如900MHZ或1800MHZ）的1/4波长的大小来确定的。
此并联的短路棒长度对于该工作信号频率来说，其阻抗无穷大，相当于开路，不影响该信号的传输，但对于雷电波来说，由于雷电能量主要分布在n+KHZ以下，此短路棒对于雷电波阻抗很小，相当于短路，雷电能量级被泄放入地。
由于1/4波长短路棒的直径一般为几毫米，因此耐冲击电流性能好，可达到30KA （8/20μs）以上，而且残压很小，此残压主要是由短路棒的自身电感所引起的，其不足之处是工频带较窄，带宽约为2％～20％左右，另一个缺点是不能对天馈设施加直流偏置，使某些应用受到限制。
几种常见的接地方式在接地保护形式中分三种:TN系统,TT系统,IT系统.系统中性点直接接地,并引出有中性线,保护线或保护中性线(顾名思义,中性线和地线合为了一体)属于三相四线制系统,系统有个特点就是,设备不单独接地,只系统接地.根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-S及TN-C-S。
a) TN－C系统：L1L2L3+PEN（二者合一）整个系统的中性导体和保护导体是合一的。
在TN-C系统中，保护线与中性线合并为PEN线，具有简单、经济的优点。
当发生接地故障时，故障电流大，可采用一般过电流保护电器切断电源，以保证安全。
但对于单相负荷或三相不平衡负荷以及有谐波电流负荷的线路，正常PEN线有电流，其所产生的压降呈现在电气设备的金属外壳和线路金属套管上，这对敏感的电子设备不利。
另外，PEN线上的微弱电流在爆炸危险环境也能引起爆炸，因此，我国《爆炸危险环境电力设备设计规范》中明确规定：在1、10区爆炸危险环境中不能采用TN-C系统。
同时由于PEN线在同一建筑物内往往相互有电气连接，当PEN线断线或相线直接与大地短路时，都将呈现相当高的对地故障电压，这时可能扩大事故范围。
b) TN－S系统：L1L2L3+PE（保护线）+N（中性线）整个系统的中性导体和保护导体是分开的。
在TN-S系统中，保护线与中性线分开，具有TN-C系统的优点，但价格较贵。
由于正常情况下PE线不通过负荷电流，与PE线相连的电气设备金属外壳不带电位，所以适用于数据处理和精密电子仪器设备的供电，也可用于有爆炸危险的环境中。
在民用建筑中，家用电器大都有单独接地极的插头，采用TN-S供电，既方便又安全。
但TN-S系统仍不能解决相线对大地适中引起电压升高和对地故障电压的蔓延问题。
c) TN－C－S系统：L1L2L3+前半部PEN，后半部PE+N系统中一部分线路的中性导体和保护导体是合一的。
在TN-C-S系统中，PEN线自某点起分为保护线和中性线，（一般在配电系统）分开以后，N线应对地绝缘。
为了防止分开后的PE线与N线混淆，应按国标GB7947-87的规定，给PE线和PEN线涂以黄绿相间的色标，给N线涂以浅蓝色色标。
PEN自分开后，PE线与N线不能再合并，否则将丧失分开后形成的TN-S系统的特点。
TN-C-S是广泛采用的配电系统，在工矿企业中，对电位敏感的电气设备往往设置在线路末端，而线路前端大多数为固定设备，因此，到了线路末端改为TN-S系统十分不利。
在民用建筑中，电源线路采用TN-C系统，进入建筑物内改为TN-S系统。
这种系统，线路结构简单又能保证一定的安全水平。
在电源侧的PEN线上难免有一定的电压降，但对工矿企业的固定设备及作为民用建筑的电源线都没有影响，PEN分开后即有专用的保护线，可以确保TN-S所具有的特点。
2. TT系统也属于三相四线制系统,但除了系统接地外,用电设备分别单独接地.3. IT系统是中性点不接地或经1kΩ阻抗接地,其他用电设备单独接地.通常不引出N线.术语重复接地重复接地———在采用保护接零的中性点直接接地系统中，除在中性点作工作接地外，还必须在零线上一处或多处重复接地，保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间和末端处重复接地。
即在施工现场内，重复接地装置不应少于三处，每一处重复接地装置的接地电阻值应不大于１０Ω。
重复接地的作用在有重复接地的低压供电系统中，当发生接地短路时在低压电网已作了工作接地时，应采用保护接零，不应采用保护接地。
因为用电设备发生碰壳故障时，1、采用保护接地时，故障点电流太小，对以上的动力设备不能使熔断器快速熔断，设备外壳将长时间有110V的危险电压；而保护接零能获取大的短路电流，保证熔断器快速熔断，避免触电事故。
2、每台用电设备采用保护接地，其阻值达4Ω，需要一定数量的钢材打入地下费工费材料，而采用保护接零敷设的零线可以多次周转使用，从经济上也是比较合理的。
