炮孔填塞水袋隧道水压爆破施工工法
隧道掘进水压爆破开挖施工工法(2)
隧道掘进水压爆破开挖施工工法隧道掘进水压爆破开挖施工工法一、前言隧道掘进是地下工程中常见的一种方法,隧道水压爆破开挖是其中一种常用的技术。
本文将介绍隧道掘进水压爆破开挖施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点隧道掘进水压爆破开挖施工工法具有以下特点:1. 提高施工效率:水压爆破技术能够在较短的时间内完成大量地层开挖,从而提高施工效率。
2. 适用范围广:该工法适用于各种地质条件和地下水位情况,能够适应不同地区和地质条件下的隧道掘进工程。
3. 降低人工劳动强度:水压爆破开挖工法可以减少人工挖掘的工作量,降低施工人员的劳动强度。
4. 减少对周围环境的影响:水压爆破工法产生的振动和噪音相对较小,对周围环境的影响较小。
三、适应范围隧道掘进水压爆破开挖施工工法适用于以下工程:1. 具有较高水平度和地质条件比较规则的隧道。
2. 相对较小的隧道断面,例如矩形和圆形。
3. 地下水位相对较低的区域。
4. 要求施工周期短、速度快的工程。
四、工艺原理隧道掘进水压爆破开挖施工工法的工艺原理包括以下几个方面:1. 压力传递原理:水压爆破开挖工法利用水压对岩石施加压力,通过压力传递使岩石产生破裂和变形,实现开挖。
2. 效应原理:水压爆破过程中,矿石中的水会因受到压力而产生剧烈振荡,形成差压作用,导致岩石开裂。
3. 能量释放原理:爆炸破碎的能量主要来自于压力波和冲击波,这些能量会导致岩石的破碎和破裂。
五、施工工艺隧道掘进水压爆破开挖施工的工艺主要包括以下几个步骤:1. 准备工作:包括对地质条件和地下水位进行调查,选择合适的水压爆破参数,准备施工材料和设备。
2. 施工准备:布置施工场地,搭建支护结构,进行必要的防水和排水措施。
3. 钻孔: 在隧道面向的切口位置布置钻孔,并按照设计要求进行钻孔。
4. 安装爆破器材:将合适型号的水压爆破器安装在钻孔中,以便进行爆破作业。

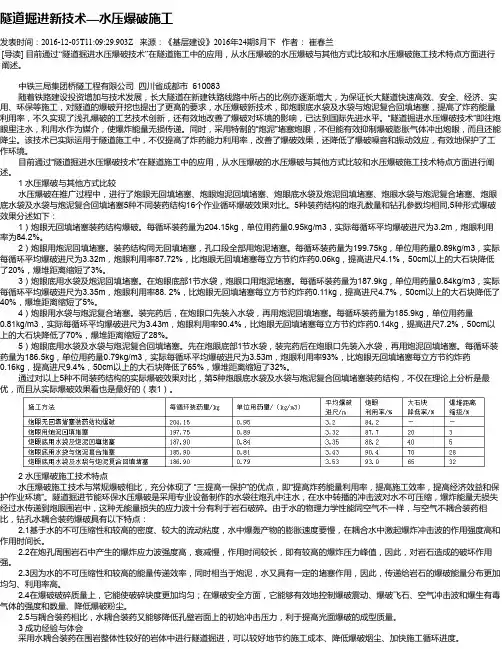

隧道掘进新技术—水压爆破施工
隧道掘进新技术—水压爆破施工发表时间:2016-12-05T11:09:29.903Z 来源:《基层建设》2016年24期8月下作者:崔春兰[导读] 目前通过“隧道掘进水压爆破技术”在隧道施工中的应用,从水压爆破的水压爆破与其他方式比较和水压爆破施工技术特点方面进行阐述。
中铁三局集团桥隧工程有限公司四川省成都市 610083随着铁路建设投资增加与技术发展,长大隧道在新建铁路线路中所占的比例亦逐渐增大,为保证长大隧道快速高效、安全、经济、实用、环保等施工,对隧道的爆破开挖也提出了更高的要求,水压爆破新技术,即炮眼底水袋及水袋与炮泥复合回填堵塞,提高了炸药能量利用率,不久实现了浅孔爆破的工艺技术创新,还有效地改善了爆破对环境的影响,已达到国际先进水平。
“隧道掘进水压爆破技术”即往炮眼里注水,利用水作为媒介,使爆炸能量无损传递。
同时,采用特制的“炮泥”堵塞炮眼,不但能有效抑制爆破膨胀气体冲出炮眼,而且还能降尘。
该技术已实际运用于隧道施工中,不仅提高了炸药能力利用率,改善了爆破效果,还降低了爆破噪音和振动效应,有效地保护了工作环境。
目前通过“隧道掘进水压爆破技术”在隧道施工中的应用,从水压爆破的水压爆破与其他方式比较和水压爆破施工技术特点方面进行阐述。
1 水压爆破与其他方式比较水压爆破在推广过程中,进行了炮眼无回填堵塞、炮眼炮泥回填堵塞、炮眼底水袋及炮泥回填堵塞、炮眼水袋与炮泥复合堵塞、炮眼底水袋及水袋与炮泥复合回填堵塞5种不同装药结构16个作业循环爆破效果对比。
5种装药结构的炮孔数量和钻孔参数均相同,5种形式爆破效果分述如下:1)炮眼无回填堵塞装药结构爆破。
每循环装药量为204.15kg,单位用药量0.95kg/m3,实际每循环平均爆破进尺为3.2m,炮眼利用率为84.2%。
2)炮眼用炮泥回填堵塞。
装药结构同无回填堵塞,孔口段全部用炮泥堵塞。
每循环装药量为199.75kg,单位用药量0.89kg/m3,实际每循环平均爆破进尺为3.32m,炮眼利用率87.72%,比炮眼无回填堵塞每立方节约炸药0.06kg,提高进尺4.1%,50cm以上的大石块降低了20%,爆堆距离缩短了3%。
隧道聚能水压爆破施工工法(2)
隧道聚能水压爆破施工工法隧道聚能水压爆破施工工法一、前言隧道聚能水压爆破施工工法是一种常用于隧道工程的先进施工工法。
本文将围绕工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等方面进行详细介绍。
二、工法特点隧道聚能水压爆破施工工法具有以下几个特点:1. 采用水作为爆破能源,无需使用传统的爆破药物,减少了对环境的污染。
2. 通过对水柱进行高速喷射,将其转化为高速冲击流,具有很强的破碎和破裂能力。
3. 施工过程中可根据实际情况调整水柱的喷射速度和形状,提高施工的灵活性和效率。
4. 与传统爆破施工相比,隧道聚能水压爆破施工工法的噪音和振动对周围环境和建筑物的影响较小。
三、适应范围隧道聚能水压爆破施工工法适用于各种岩石和土层,尤其适用于脆性岩石和硬质土层。
在隧道工程、采矿和地下工程等领域广泛应用。
四、工艺原理隧道聚能水压爆破施工工法的核心原理是利用高速水柱通过超声速喷射头,将水柱转化为高速冲击流,以达到崩碎岩石和破裂土层的目的。
该工法采用的水压爆破头具有高压和高流量的特点,通过水柱的高速喷射,将能量集中在喷射头的冲击面上,从而实现对施工面的破碎和破裂。
五、施工工艺隧道聚能水压爆破施工工法包括以下几个施工阶段:1. 施工准备阶段:准备所需的机具设备、施工人员和材料,并对施工现场进行清理和布置。
2. 隧道面喷涂防水剂:在施工面喷涂防水剂,以防止水涌入爆破孔。
3. 钻孔阶段:根据设计要求,在隧道施工面上布置钻孔,并进行钻孔作业。
4. 试验爆破阶段:在隧道施工面上进行试验爆破,确定爆破参数和稳定性。
5. 正式爆破阶段:根据设计要求,在钻孔中布设导爆管,并进行正式爆破作业。
6. 清理和处理阶段:对爆破碎片和破碎物进行清理和处理,保持隧道施工面的清洁。
六、劳动组织隧道聚能水压爆破施工工法的劳动组织需要根据实际工程情况进行合理规划,包括施工人员的组织和分工、施工队伍的管理与协调等。

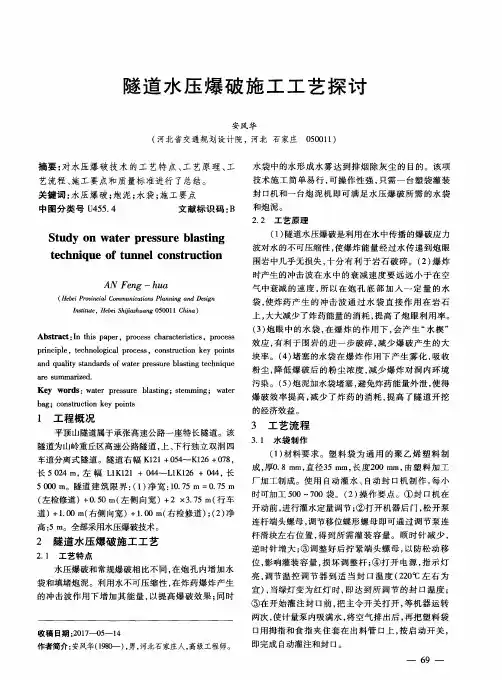

隧道水压爆破施工工艺探讨
气 中衰减 的速度 , 所 以在 炮孔 底部 加入 一 定量 的水 袋, 使炸药 产生 的 冲击波 通过 水袋 直接 作用 在 岩石
隧 道 水 压 爆 破 施 工 工 艺 探 讨
安 风 华
( 河 北省 交 通 规划 设 计 院 ,河北 石 家庄
0 5 0 0 1 1 )
摘要 : 对水压爆破技术 的工 艺特 点、 工艺原理、 工 艺流 程 、 施 工 要点和 质 量标准 进行 了总结 。
关 键词 : 水 压爆 破 ; 炮泥 ; 水袋 ; 施 工 要点
成, 厚0 . 8 H i m, 直径3 5 m m, 长 度2 0 0 m m, 由 塑 料 加 工
5 0 0 0 m。隧道建筑 限界 : ( 1 ) 净宽 : 1 0 . 7 5 m= 0 . 7 5 m ( 左检修道)+ 0 . 5 0 m( 左侧 向宽)+ 2× 3 . 7 5 m( 行 车 道)+ 1 . 0 0 m( 右侧向宽 ) +1 。 0 0 m( 右检修道) ; ( 2 ) 净 高: 5 m。全部采用水压爆破技术。
中图分 类号 U 4 5 5 . 4 文献 标识 码 : B
水袋 中的水形 成水雾达 到排烟 除灰尘 的 目的。该 项 技术 施工简单 易行 , 可操作性强 , 只需一 台塑袋灌 装
封 口机 和 一 台炮 泥 机 即 可 满 足 水 压 爆 破 所 需 的水 袋
和炮 泥 。
2 . 2 工 艺原 理
厂加工制成。使 用 自动 灌水 、 自动 封 口机 制作 , 每 小
时可加工 5 0 0— 7 0 0袋 。( 2 ) 操作要点 。① 封 口机在 开动前 , 进行灌水定量调节 ; ②打开机器后 门 , 松开 泵
隧道掘进水压光面爆破施工工法(2)
隧道掘进水压光面爆破施工工法隧道掘进水压光面爆破施工工法是一种高效且安全的隧道掘进方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
一、前言隧道掘进是交通、水利等基础设施建设中常见的工程。
水压光面爆破施工工法是一种利用水压将土层松动以便于爆破的方法,广泛应用于隧道掘进工程中。
本文将详细介绍该工法的特点、原理和施工过程,以期为实际工程提供参考。
二、工法特点隧道掘进水压光面爆破施工工法具有几个重要的特点。
首先,该工法采用了水压将土层松动,并通过爆破将土层拆除,具有较高的掘进效率。
其次,该工法对土层的物理性质要求较低,适用于各种类型的土层。
此外,该工法采用了先进的爆破技术,能够确保掘进过程中的安全性。
三、适应范围隧道掘进水压光面爆破施工工法适用于各种类型、规模的隧道掘进工程,包括公路隧道、铁路隧道、地铁隧道等。
该工法适用的土层类型广泛,包括软土、砂土、黏土等。
四、工艺原理隧道掘进水压光面爆破施工工法的工艺原理是利用水压将土层松动,并通过爆破将土层拆除。
施工工艺包括以下几个步骤:首先,在隧道掘进面喷射高压水射流,将土层松动;然后,在松动的土层表面喷射爆破剂,形成爆破面;最后,进行爆破作业,将土层彻底拆除。
五、施工工艺隧道掘进水压光面爆破施工工法的施工工艺包括预处理、水压松动、喷射爆破剂、爆破作业等阶段。
预处理阶段包括勘探、测试和设计等工作。
水压松动阶段通过喷射高压水射流将土层松动。
喷射爆破剂阶段通过喷射爆破剂形成爆破面。
爆破作业阶段通过爆破将土层彻底拆除。
六、劳动组织隧道掘进水压光面爆破施工工法的劳动组织包括人员配备、工作流程和工作安排等。
人员配备包括施工人员、技术人员、安全人员等。
工作流程包括预处理、水压松动、喷射爆破剂、爆破作业等。
七、机具设备隧道掘进水压光面爆破施工工法所需的机具设备包括水泵、喷射器、爆破机等。
水泵用于提供高压水源,喷射器用于喷射高压水射流,爆破机用于进行爆破作业。
隧道掘进水压爆破开挖施工工法
隧道掘进水压爆破开挖施工工法一、前言隧道掘进水压爆破开挖施工工法是一种应用水力原理和爆破技术相结合的隧道开挖方法。
该工法具有高效、快速、节能等特点,广泛应用于地铁隧道、水利工程和矿山工程等领域。
本文将介绍隧道掘进水压爆破开挖施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点隧道掘进水压爆破开挖施工工法具有以下几个特点:1.高效快速:采用水力冲击爆破装置,能够实现较快的开挖速度,提高施工效率。
2.节省能源:与传统爆破开挖方法相比,隧道掘进水压爆破开挖施工工法利用了水力能,减少了对传统能源的依赖,节省了能源消耗。
3.减少震动:水压爆破开挖施工工法在爆破过程中产生的震动小,对周围环境和建筑物的影响较小。
4.保护环境:采用水力爆破装置代替传统爆破装置,减少了空气中的颗粒物和噪音污染,较好地保护了施工环境。
5.适应性强:隧道掘进水压爆破开挖施工工法可适用于各种地质条件和隧道形式,具有广泛的适应范围。
三、适应范围隧道掘进水压爆破开挖施工工法适用于以下工程:1.地铁隧道工程:在城市地铁隧道建设中,由于地下管线复杂、地质条件复杂,采用隧道掘进水压爆破开挖施工工法可以快速、高效地开挖地铁隧道,缩短施工周期。
2.水利工程:在水利工程中,如水库、渠道等的隧洞开挖,隧道掘进水压爆破开挖施工工法可以减少水工爆破对环境的影响,保护工程安全建设。
3.矿山工程:在矿山工程中,如煤矿深井开采、金属矿山开采等,隧道掘进水压爆破开挖施工工法具有快速、高效的特点,能够提高矿山开采效率。
四、工艺原理隧道掘进水压爆破开挖施工工法基于以下工艺原理:1.水压原理:利用高压水冲击岩石和土层,破坏岩石内部结构,使之破裂、崩落,从而实现隧道开挖。
高压水通过装置转化为水力能,施加在岩石表面,使岩石受到冲击和压力,破坏岩石的结构。
2.爆破原理:在水压作用下,对岩石进行水压爆破,以破坏、破碎岩石。
隧道水压爆破施工工艺
1.隧道Ⅱ、Ⅲ级围岩段水压爆破施工工艺1 工艺概况隧道水压爆破是利用在水中传播的爆破应力波对水的不可压缩性,使爆炸能量经过水传递到炮眼围岩中几乎无损失,十分有利于岩石破碎。
是我国隧道掘进技术从“湿法”钻孔代替“干法”钻孔、从非电起爆代替火爆和电爆以来的第三个质的飞跃和变化。
隧道水压爆破是将炮眼中一定位置注入一定量的水,然后用专门的炮泥机生产炮泥回填堵塞。
由于炮眼中有水,因水具有压缩性极小、变形能低、热能损失小等特性,在水中传播的水激波能够按照水的“液压”作用,较均匀的、几乎无损失地把能量传递到围岩中。
在水激波做功的同时,被爆炸气体冲击压缩的高压水挤入爆生裂隙中,形成“水楔”,这种“水楔”的尖劈作用加剧了裂隙的延伸和扩展,使破碎块度更均匀;同时,炮眼中的水在高温高压下被雾化,吸收了爆生气体中的粉尘,起到了雾化降尘的作用,大大降低了粉尘对环境的污染,改善了洞内空气质量。
2 工艺特点隧道水压爆破施工有着显著的“三提高、两减少、一保护”的作用,主要表现在:提高循环进尺;提高光面爆破效果;提高炸药利用率;减少洞碴大块率;振动速度降低,减少对周边围岩扰动;粉尘含量降低,保护作业人员健康。
3 适用范围适用于隧道Ⅱ、Ⅲ级围岩段光面爆破施工。
4 主要引用标准(1) 《高速铁路隧道工程施工质量验收标准》(TB10753-2010)(2) 《铁路混凝土工程施工质量验收标准》(TB10424-2010)(3) 《高速铁路隧道工程施工技术指南》(铁建设[2010]241号)(4) 《铁路混凝土工程施工技术指南》(铁建设[2010]241号)(5) 《铁路隧道工程施工安全技术规程》(TB10304-2009)5 水压爆破施工方法5.1 隧道水压爆破采用主要设备图1 水袋加工机图2 炮泥加工机图3 成品水袋图4 成品炮泥5.2 主要机具设备5.2.1 机械设备表水压爆破主要设备表表1 设备名称单位数量设备名称单位数量气腿钻机台18 通风机台 4装载机台 2 KPS-60水袋机台 1挖机台 1 PNJ-A炮泥机台 1出碴车台 4 皮卡车台 1空压机台 65.3 水压爆破工艺流程图5 水压光面爆破施工工艺流程图5.4 炮泥加工具体施工步骤炮泥采用PNJ-A型炮泥机制作而成,机器外型尺寸150×45×53(cm),结构简单,操作方便,两人每小时可制作炮泥400~500个。
炮泥水袋填塞炮眼节能环保水压爆破施工工法
炮泥水袋填塞炮眼节能环保水压爆破施工工法炮泥水袋填塞炮眼节能环保水压爆破施工工法一、前言随着城市建设的不断发展和土石方工程的增多,传统的爆破施工方式已经无法满足需要。
炮泥水袋填塞炮眼节能环保水压爆破施工工法作为一种新兴的施工方式,能够在保证施工质量的同时减少对环境的影响,具有较高的应用价值。
二、工法特点炮泥水袋填塞炮眼节能环保水压爆破施工工法的特点如下:1. 环保节能:采用水泥、水袋填塞炮眼,有效减少炸药的使用量,降低爆破过程中产生的噪音、震动和排放物对环境的影响。
2. 安全可靠:通过对炮眼的填塞处理,能够提高爆破效果的均匀性和可控性,降低工程风险。
3. 施工效率高:使用水压爆破技术,能够快速破碎岩石、土方,提高施工效率,缩短施工周期。
4. 适应性强:适用于不同类型的土石方工程,能够满足各种地质条件的施工需求。
三、适应范围炮泥水袋填塞炮眼节能环保水压爆破施工工法适用于以下工程:1. 坚硬岩石的破碎、爆破工程:如采石场、高速公路、隧道挖掘等。
2. 土方开挖工程:如基坑开挖、护坡工程等。
3. 建筑拆除工程:如旧建筑物拆除、水泥构件破碎等。
四、工艺原理炮泥水袋填塞炮眼节能环保水压爆破施工工法的工艺原理主要包括以下几个方面:1. 炮眼填塞工艺:首先,在需要爆破的对象上预先打孔,并采用水泥、水袋对孔眼进行填塞,以增加爆破效果的均匀性和稳定性。
2. 水压爆破工艺:然后,在填塞好的炮眼上施加高压水,通过水的冲击力将孔眼破裂,达到爆破的效果。
五、施工工艺炮泥水袋填塞炮眼节能环保水压爆破施工工法的施工工艺主要包括以下几个阶段:1. 前期准备:确定施工区域的地质条件和施工方案,准备所需的材料和机具设备。
2. 炮眼打孔:根据设计要求,在施工对象上进行炮眼的打孔工作。
3. 炮眼填塞:采用水泥和水袋将打好的炮眼进行填塞,保证炮眼的稳定和均匀性。
4. 水压爆破:在填塞好的炮眼上施加高压水,通过水的冲击力破裂炮眼,实现爆破效果。
公路隧道水压光面爆破施工技术
公路隧道水压光面爆破施工技术摘要:随着国内经济发展和结构调整,土木行业逐步规范化,企业为了加强自身的竞争实力,开展落实技术经济,向技术要效益,推动企业不断加强技术创新。
于是就在施工中探索与总结出了“隧道水压光面爆破施工技术”,就是在炮眼中增加了“水袋”,并用“炮泥”回填堵塞炮眼的一种爆破技术。
它是在常规光面爆破的基础上进行装药结构的创新和改革,不仅能提高隧道单循环掘进进尺,改善断面开挖质量,提高光面爆破效果,降低掘进爆破粉尘浓度,而且还能提高隧道施工的整体推进速度,节约工期,节省炸药,充分的发挥了炸药的效率。
综合分析得出,水压光面爆破在安全环保、技术经济、节约工期和提高功效等方面的优势明显,具有较高的应用价值。
关键字:隧道水压光面爆破经济环保提高1 引言国内经济发展和结构调整,土木行业逐步规范化,行业利润逐渐走低的环境下,企业为了加强自身的竞争实力,开展落实技术经济,向技术要效益,推动企业不断加强技术创新能力。
国家对环境保护提出了更高要求,安全环保和绿色低碳施工在行业发展中的趋势已经凸显。
隧道工程在山岭区的公路和铁路市场中占据较大的份额,而隧道开挖作为隧道施工中最为关键的一个环节,其中爆破质量的好坏将直接影响到隧道施工的安全、质量、进度和成本控制。
水压光面爆破与传统的光面爆破相比,优化了装药结构及形式,提高了光爆效果和周边炮眼痕迹保存率,循环开挖进尺增大,节约了工期,很好的控制了超欠挖,对周围岩体的扰动小,充分利用了周围岩体的自稳能力。
此外,利用爆破应力波对水的不可压缩性,经水传播到周围岩体的爆炸能量几乎无损失,爆破产生的高压气体冲破水袋将水变成水雾,能有效的降低洞内有害气体和烟尘含量。
2 工程概况已竣工通车的厦蓉高速公路改扩建工程天宝至蛟洋段龙门隧道为分离式双向4车道隧道,设计速度80km/h,单洞建筑限界净宽10.25m。
左洞长1325m,起讫桩号为ZK156+457~ZK157+781,右洞长1143m,起讫桩号为YK156+485~YK157+628,左洞的最大埋深为110.8m,右洞的最大埋深为92.7m。
隧道掘进水压爆破施工技术
隧道掘进水压爆破施工技术发布时间:2022-04-26T14:02:41.190Z 来源:《工程建设标准化》2022年第1期作者:吴玉波[导读] 水压爆破技术相较于其他爆破技术而言吴玉波中铁二十一局集团第三工程有限公司 713800摘要:水压爆破技术相较于其他爆破技术而言,十分环保。
同时,该技术的使用效率较高,且对周围环境影响较小,是一种值得推广的技术。
本文分析了水压爆破施工技术的优势,结合实际工程案例,总结了实际隧道就近水压爆破施工内容、施工技术和要点,希望能够推广该技术,进而推动绿色环保技术的应用。
关键词:掘进隧道;水压爆破;施工技术在道路交通建设中,隧道技术使用量不断增加,相关技术也在不断进步。
隧道掘进水压爆破属于国家重点施工技术,通过特殊处理的水袋制作技术和炮泥封堵技术,将水用作能量传输的媒介,有效减少爆破中能量的损失。
该技术的使用不仅能够减少爆破能量的损失还能降低对周围环境的影响,是一种优秀的爆破技术。
施工单位在使用过程中要深入了解该技术的特点,实现对该技术最大化的利用。
1水压爆破施工优势在隧道工程掘进过程中,采用的传统爆破方法是不用回填堵塞形式的爆破方法,把药卷和起爆装置放到炮孔内,爆炸后,药卷会发出爆轰波,并在炮孔内扩散,使没有填充物的地方充气。
因而,爆轰波会由于受压而损耗了一定的能量,使其不能完全发挥爆破所需的全部能量。
此外,传统的爆炸工艺存在着强烈的震动、激波,且具有高的尘埃含量,这对工程建设和环保的影响很大。
水压爆破技术可以很好地克服传统的爆炸技术带来的各种缺陷,装药的构造,在开孔方式、引爆顺序、装药量等方面都是一样的,两者的不同之处是,在使用水压爆破技术的时候,需要按照已定位置和比例将药包和水袋装进去,然后使用专门的设备制成炮泥来进行充填。
在炮孔里装上一个水袋,炸药在爆破时可以形成一种可以通过水下向炮眼围岩扩散的爆轰波,而且在扩散时不会有任何的能量损耗。
炮泥是由泥土、沙子、水三种物质按一定的比例混合而成,干燥后的密度和硬度都很高,可以有效地阻止爆炸时产生的气体,从而降低了尘土含量,可以在长大隧道工程的爆破中得到广泛的应用[1]。
炮泥水袋填塞炮眼节能环保水压爆破施工工法(2)
炮泥水袋填塞炮眼节能环保水压爆破施工工法炮泥水袋填塞炮眼节能环保水压爆破施工工法一、前言随着社会对环境保护的重视和能源资源的日益稀缺,传统的爆破施工工法在一定程度上受到了限制。
为了避免对环境造成污染和能源的浪费,炮泥水袋填塞炮眼节能环保水压爆破施工工法应运而生。
二、工法特点该工法通过利用水压来进行爆破作业,有以下几个特点:1.节能:不需要使用传统的爆破药包,大大减少了爆破施工对能源资源的消耗。
2.环保:不会产生爆炸废气和毒性废渣,对环境造成的污染非常小。
3.安全:水压爆破作业相对于传统爆破更加安全,隐患较小,操作人员受到的伤害几率降低。
4.有效性:水压爆破在施工中具有较高的作业效率,能够节省施工时间和提高施工效果。
三、适应范围该工法适用于岩土工程、矿山工程、隧道工程等领域。
尤其在对环境污染、噪音污染和粉尘污染要求较高的项目中更为适宜。
四、工艺原理炮泥水袋填塞炮眼节能环保水压爆破施工工法的理论依据是利用水的特性,通过适当的水压将水泥填塞在炮眼中,并在适当的时候进行爆破。
具体实施时,可以采取以下技术措施:1.选择合适的喷水装置和水压设备,确保喷水均匀细腻,满足填塞水泥的需求。
2.掌握合适的水压,确保填塞水泥的密实性和稳定性。
3.在炮眼填塞水泥后,需要进行适当的保温和保湿,以加快水泥的硬化和固化过程。
4.确定爆破时机和爆破参数,确保爆破的准确性和安全性。
五、施工工艺施工过程主要包括以下阶段:1.选择合适的炮眼位置和布设炮眼,根据实际工程需要进行合理规划。
2.清除炮眼周围的杂质和填充物,确保炮眼的纯净和平整。
3.利用喷水装置进行水压填塞,确保水泥填充到炮眼的合适位置。
填塞过程中需要注意压力和均匀性。
4.完成水压填塞后,施工人员需要对填塞水泥进行保温和保湿措施,以保证水泥的固化和硬化过程。
5.根据工程要求、爆破周围环境和安全因素,选择合适的爆破时机,在确保安全的前提下进行爆破作业。
六、劳动组织施工过程中需要合理组织施工人员,明确各个岗位的职责和权限,确保施工的有序进行。
水压爆破技术在隧道掘进施工中的运用
水压爆破技术在隧道掘进施工中的运用发布时间:2022-05-25T08:21:22.412Z 来源:《工程建设标准化》2022年第2月第3期作者:王道斌王晓晨[导读] 在隧道施工中,水压爆破技术是一种国家级的施工方法。
王道斌王晓晨济南黄河路桥建设集团有限公司山东省济南市 250014摘要:在隧道施工中,水压爆破技术是一种国家级的施工方法。
爆破孔采用专用水袋和爆破泥浆封堵,以水为介质,保证炸药在传播过程中不损失能量,提高炸药的使用效率。
减少炸药用量,避免爆破过程中的噪声污染和粉尘污染。
液压爆破技术在隧道施工中的应用,大大提高了隧道施工的效益。
因此,深入研究水工爆破技术在隧道施工中的应用模式具有十分重要的意义。
关键词:水压爆破技术;隧道掘进施工;运用1水压爆破基本原理水工隧洞爆破施工中,一定量的水必须注入洞口的某一部位,然后用砂浆机进行回填。
水的压缩性低,热损失小。
因此,在爆破过程中几乎不损失爆破能量,可以降低炸药的消耗。
此外,在水的冲击作用下,高压水煤气爆炸会产生巨大冲击,形成水楔。
水楔具有楔形效应,可以促进裂纹的连续扩展,保证断裂件的扩展均匀性。
另外,在高温高压环境下,隧道内的水是雾化的,可以有效地吸收爆破过程中产生的大量有毒有害气体和粉尘,避免对施工周边生态环境造成不利影响。
2隧道掘进水压爆破初始研发历程2.1露天深孔水压爆破隧道液压爆破起源于深孔液压爆破。
以往深孔爆破采用的是露天钻机。
钻孔被岩屑或土堤堵塞。
有两种慢性病:有效炸药能量利用不足和严重的环境污染。
因此,何光毅教授成功地研制出深孔水压爆破技术。
所谓“露天深孔液压爆破”,就是改变露天深孔爆破装药结构。
其创新点是将土质填料改为堵塞爆破孔,堵塞水土复合爆破孔。
水土保持阻塞深度为1:1。
先用水回填爆破孔,然后用土回填爆破孔,回填至最小炮孔深度约0.5m,空载注水。
深孔液压爆破是1995年为原铁道部科技攻关项目研制的。
经过两年的研究,特别是实际应用,1997年通过了部门评价。
水压爆破技术交底
水压爆破技术交底
爆破是岩石隧道开挖最有效的方法,但是长期以来,我们习惯了普通方式装药爆破,孔内装药多,孔口不堵塞,爆破声音大,效果差。
目前采用水压传导爆破压力,效果显著,装药量小,声音小,无烟尘,炮响后不用排烟,可立即出渣。
主要作业方法如下:
一、炮眼施工采用通法施工。
二、炮眼装药结构
1、周边眼(光爆眼)以内的炮眼装药,往炮眼最底部装一个水袋,原来炮眼装几个药卷采用水压爆破时少装1管,用PVC炮棍捅进去,量尺寸,装二分之一长(炮眼装药后剩余深度)水袋,如1.2m,装0.6m的水袋,“四舍五入”,如装入水袋后剩下的空腔超过一半,再加1个水袋,最后用炮泥堵塞严实。
2、周边眼(光爆眼)装药,在炮眼最底部装1水袋装药后,常规爆破装药,炮棍长度孔深减去40cm装水袋的长度,再装40cm 的炮泥。
三、六大关键环节
1、水袋一定要灌满要挺拔,重量小于192克是不合格的,直径35mm,长度200mm。
水压爆破孔内不能有空气。
2、加工的炮泥要软硬适中,当天加工当天使用,最好提前2小时。
3、炮眼最底部水袋必须装填到“底”(1节水袋)。
4、回填堵塞的炮泥必须堵塞到炮眼口。
5、应该用炮棍回填堵塞炮泥,用木棍捅实。
6、炮眼装填的次序(炮眼的装填顺序要正确)必须紧密相连。
只要打眼爆破,水压爆破是全天候的,如果第一个水袋装不进去,可以不装,直接装药、装水袋、填炮泥。
掏槽眼一般选用毫秒雷管的1、5、7、9段。
不要第3段,凌空面是减少震动的最佳办法。
其余起爆等方式采用通法。
水压爆破工艺工法
水压爆破施工工艺一、水压爆破释义隧道水压爆破施工技术:即在炮眼中装药时,往炮眼中一定位置装入一定量专用设备加工成的“水袋”,最后在炮眼口部利用炮泥堵塞炮眼的爆破方法。
水压爆破的显著特点是:降低粉尘浓度,保护作业人员身体健康;缩短通风时间,降低成本消耗。
二、人员、设备配置1.人员配置实施水压爆破配置2人,负责进行炮泥、水袋的加工,以及炮泥、水袋的装卸工作。
2.设备及材料配置①KPS异性袋液体灌装封口机②PNJ-A160型矿用炮泥机③加工操作间及炮泥3.水袋加工配置一台“KPS-60”塑袋灌装封口机,先将封口机开机预热,将购买的水袋安装在喷咀上,水袋灌满后自动热融封口。
水袋为聚乙烯塑料,厚0.8毫米、长200毫米、直径35毫米。
4.泡泥加工配置一台“PNJ-A·B160”炮泥机。
炮泥采用粘土、砂和水制作。
制作时,先将粘土、砂、水人工拌合均匀,经炮泥机挤压成型。
三、水压爆破工艺流程1.水压爆破与常规爆破区别水压爆破在掏槽形式、炮眼分布、炮眼数量、炮眼深度、起爆顺序和时间间隔等的设计与常规爆破一模一样。
与常规爆破相比,只多装入了水袋,装药量和装药结构有所不同,装药量除周边眼外,其余每个炮眼减少1节或半节炸药125g-250g。
2.装药结构周边眼底部先装1个水袋,然后按照爆破设计装药,间隔部分装入2个水袋,眼口装入1个水袋,堵塞炮泥20厘米。
其它部位炮眼先在底部装1个水袋,然后按照爆破设计装药,眼口装入2个水袋,堵塞炮泥60厘米。
所有炮眼装药完毕后,连线起爆。
3.工艺流程四、水压爆破实施情况常规爆破与水压爆破装药结构,周边眼一样、其余炮眼每孔减少1从上表可以明显地看出,水压爆破的效果明显好于常规爆破,水压爆破装药结构最大的优点还表现在降尘和防岩爆方面:由于炮眼最底部有水袋,可以比喻为爆破后一刹那给爆堆“喷水”,其雾化降尘作用效果更好;炮眼底有水袋,其“水楔”作用不但进一步破碎岩石,而且水渗入到掌子面的岩石中,对防止岩爆起了很好的作用。
炮眼注水爆破施工工法
炮眼注水爆破施工工法炮眼注水爆破施工工法一、前言炮眼注水爆破施工工法是一种常用的地下工程施工方法,通过炮眼的注水和爆破作用,在地下形成压裂、破碎或挤压的效果,以实现地下空洞的形成或地层的改造。
本文将分别从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面介绍炮眼注水爆破施工工法。
二、工法特点1. 破碎效果显著:通过炮眼的注水和爆破作用,能够有效地破碎地下的固体岩石或土层,实现地层的改造。
2. 适应性广泛:炮眼注水爆破施工工法适用于各种地质条件,包括固体岩石和软土等。
3. 施工速度快:相比传统的人工开挖方法,炮眼注水爆破施工工法具有施工速度快的优势。
4. 施工成本低:炮眼注水爆破施工工法的施工成本较低,适用于一些对成本要求较高的项目。
三、适应范围炮眼注水爆破施工工法适用于各种地下工程,如基坑开挖、隧道掘进、地下室施工等。
同时,它也适用于一些特殊的地下工程,如地下储气库、地下储油库等。
四、工艺原理炮眼注水爆破施工工法的原理基于两个方面:注水和爆破。
首先,通过炮眼的注水作用,增加了炮眼周围的水压,在爆破时形成压裂或挤压效果,从而破碎地层。
其次,在爆破过程中,炮眼中的爆炸药物会产生较大的爆炸力,进一步促进地层的破碎。
五、施工工艺1. 前期准备:进行地质勘察和现场测量,确定施工参数和工艺要求。
2. 炮眼钻孔:按照设计要求,在地下进行炮眼钻孔,并进行必要的测量和记录,以确保钻孔位置和角度的准确性。
3. 注水处理:在炮眼中注入适量的水,增加地层的透水性和膨胀性,为爆破创造条件。
4. 爆破施工:将合适的爆炸药物放入炮眼中,按照设计要求进行爆破。
在爆破过程中,注意安全措施,并及时清理碎片和炸药残渣。
5.检查和验收:对地下工程进行检查和验收,确保施工质量和安全。
六、劳动组织炮眼注水爆破施工工法需要组织钻孔人员、注水人员、爆破人员和清理人员等,各个工种之间需要紧密配合,确保施工过程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
炮孔填塞水袋隧道水压爆破施工工法RJGF(闽)—1—2009完成单位:中铁二十四局集团福建铁路建设有限公司主要完成人:郑志强杨水波林志勇罗跃林1 前言1.0.1为了解决温福铁路客运专线长、大隧道开挖过程中存在进度慢、洞内环境差、用炸药量大的难题,中铁二十四局集团福建铁路建设有限公司在承建的温福铁路(福建段)第Ⅱ合同段的施工过程中,应用了水压爆破技术,根据大断面隧道的特点,完善和推广了这种开挖方法,并形成了本工法。
1.0.2 本工法于2006年初在温福铁路客运专线首次应用,2007年在甬台温客运专线的隧道中再次得到了成功的应用。
本工法于2007年底通过了中铁二十四局集团公司组织的成果评审,并鉴定为达到中国铁道建筑总公司先进水平。
2 工法特点2.0.1本工法显著的特点是往炮眼中一定位置安装一定量的水袋并用专用设备制成的炮泥回填堵塞。
2.0.2 通过在炮孔内配置水袋和回填堵塞,提高了炸药能量利用率,提高了炮眼使用效率,提高了经济效益,并保护了作业环境。
3 适用范围本工法适用范围为铁路、公路、矿山和水电等建设的隧道爆破掘进。
4 工艺原理4.0.1 隧道爆破掘进,围岩能够达到破碎是由炸药爆炸产生的应力波和爆炸气体膨胀共同作用的结果。
炮眼中的炸药,从起爆点爆炸开始到炸药爆炸完毕,在炸药中传播的是爆轰波,爆轰波沿炮眼方向传到炮眼的空间称为击波,而击波传到炮眼围岩中称为应力波,炮孔填塞水袋隧道爆破法最大可能地降低了击波的能量损失,阻止了爆炸气体从炮眼口冲出。
炮孔填塞水袋隧道爆破法与目前全国普遍采用的隧道爆破掘进无回填堵塞相比显著提高了炸药能量利用率,即炸药爆炸产生的应力波和爆炸高压气体利用率提高,非常有利于围岩的破碎。
4.0.2 隧道掘进常规爆破即炮眼无回填堵塞,如图4.0.2所示。
因炮眼无回填堵塞而被空气充满,一旦炸药爆炸,压缩空气大大损失了击波的能量,这就相应地削弱了在围岩中传播的应力波能量,降低了应力波的强度,不利于岩石的破碎;同时,由于炮眼无回填堵塞,爆炸气体膨胀从炮眼口冲出,因而损失了膨胀气体大部分的能量,从而削弱了膨胀气体进一步破碎岩石的作用。
雷管炸药图4.0.2 隧道掘进爆破炮眼无回填堵塞示意图4.0.3将图4.0.2中炮眼无回填堵塞部位改为图4.0.3中的用水袋与炮泥回填堵塞,这样在水中传播的击波对水不可压缩,爆炸能量没有损失地经过水传递到炮眼围岩中,十分有利于围岩破碎,由于用专门设备制成的炮泥回填堵塞炮眼,抑制膨胀气体冲出炮眼口,提高了爆炸能量使用效率。
水袋图4.0.3 炮孔填塞水袋炮眼装药结构示意图5 施工工艺流程及操作要点5.1 工艺流程炮孔填塞水袋爆破与隧道掘进常规爆破相比主要区别在于增加了以下两道工序:5.1.1 炮眼注水工艺往炮眼中注水的工艺是先把水灌入到塑料袋中密封,然后把水袋填入炮眼底部和中部。
水袋是由2004年研制成功的PSP-1型炮孔水袋自动封装机生产而成,水袋机为普通设备,外型尺寸1000×600×400(mm),整机功率0.85KW,电源AC220V,50HZ,一台水袋机一小时可以制作700袋,可供两三个循环使用。
塑料袋为常用的聚乙烯塑料,袋厚为0.8mm 左右,隧道爆破一般为水平眼,为便于装填,水袋长200mm~300mm,直径为35mm~40mm为宜。
5.1.2 炮泥制作工艺炮泥是由近几年研制成功的PNJ-1型炮泥机生产而成,炮泥机为普通设备,外型尺寸1712×590×1293(mm),两个人一小时可制作200~400个,可足够一个爆破循环所需的数量。
制作炮泥材料为普通的粘土。
制好的炮泥以表面光滑、用手略微一捏可以变形为宜。
为了保证制作质量,粘土含砂率控制在10%左右,含水率控制在15%左右。
拌和均匀,待混合均匀以后,装入炮泥机的进料仓,开动电钮,这时按200mm~300mm的长度切割。
5.1.3 施工工艺流程图如图5.1.3。
图5.1.3 炮孔填塞水袋爆破施工工艺流程图5.2 操作要点5.2.1 炮孔填塞水袋隧道爆破炮眼装药结构如图5.2.1所示:炮泥水袋炸药水袋图5.2.1 炮眼装药结构示意图L1——眼底水袋长;L2——炸药长;L3——炮眼中间水袋;L4——炮泥回填堵塞长其关系为:L=L1+L2+L3+L4 (5.2.1) L1一般为一节水袋的长度,L2为水压爆破所需的炮眼装药量的药卷长度。
如果L3过小,L4过大,则水的作用不大,如果L3过大,L4过小,则抑制爆炸气体膨胀作用不大。
5.2.2 水袋制作装水的塑料袋为长22cm聚乙烯塑料袋,是由塑料厂家专门加工制作而成的。
水袋制作的关键是封口,装水时不宜过满,充满水袋的90%即可,将袋口扎紧。
水袋放置、运输时有轻微变软,不影响装填及最后的爆破效果。
隧道爆破,一般为水平炮眼,为便于装填水袋,水袋长一般为200mm,直径35mm,厚度0.8mm。
5.2.3 炮泥制作炮泥的主要成份以黏土和细砂为宜,在与水搅和之前,如有石块必须拣出,小石过多应过筛。
炮泥应按照粘土含砂率控制在10%左右,含水率控制在15%左右的比例制作。
如砂过多,炮泥成形较差,过少则炮泥比重小;水要适中,过少起不到粘合及降尘作用,过多炮泥软,不易捣固坚实。
5.2.4 水袋、炸药、炮泥装填从炮眼底到炮眼口依次装填水袋、炸药、水袋和炮泥,它们之间的连接必须紧密。
装填水袋时,用炮棍轻轻推到炮眼一定位置;回填堵塞炮泥时,除与水袋接触的炮泥之外,其余回填堵塞的炮泥要用炮棍捣固坚实。
6 材料与设备6.1 材料本工法所需材料如表6.1:表6.1 材料表6.2 机具设备表6.2 机具设备表7 质量控制7.1 质量控制标准7.1.1施工时应严格执行以下标准、规范:1《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)2《客运专线铁路隧道工程施工技术指南》TZ 2127.2 质量控制要求7.2.1 严格认真清洗炮眼,防止有棱角的碎石在填塞水袋时划破水袋而引起水袋漏水,导致炸药受潮失效。
7.2.2水袋要盛满水,封口密实,不漏水。
合格的水袋坚实挺拔,方便装填炮眼中。
7.2.3 在使用前2h~3h制作炮泥,以避免时间过长,炮泥失水变硬。
8 安全措施8.0.1施工时应严格执行以下安全标准、规范:1《爆破安全规程》GB 6722-20032《铁路工程施工安全技术规程》TB 10401.1、TB 10401.28.0.2本工法除按隧道掘进常规爆破安全措施执行外,针对炮孔填塞水袋隧道水压爆破施工的特点,为确保安全,需增加如下安全措施:1 防止设备漏电炮泥机和水袋封口机都是用电设备,为防止因水出现漏电,在开机前要用仪表检查设备是否漏电,以便采取相关措施。
2 正确操作炮泥机炮泥机上料仓中有螺旋搅拌翅,工作时不能用任何工具或棍棒拨弄料仓中的物料,防止出现事故。
可待停机后用棍棒清除料壁或搅拌翅上的泥土。
3严格控制炮泥回填堵塞长度炮泥可抑制膨胀气体从炮眼口冲出,有利于岩石进一步破碎,而且还能起到抑制飞石飞的过远的作用。
为充分发挥这种双重作用,炮泥堵塞长度应大于或等于水袋的长度。
9 环保措施9.0.1 噪声控制1严格执行《建筑施工场界噪声限值》GB 12523,控制和降低施工机械和运输车辆造成的噪声污染。
2加强教育,按规定使用防护用品,防止听觉受损。
9.0.2 污染控制1采用湿式凿岩方法,避免中毒或窒息。
2加强教育,按规定使用防护用品,防止尘肺病或中毒。
3采用大功率的鼓风机对隧道进行通风,并设排水沟,排水沟汇入沉淀池,避免污水直接排放。
10 效益分析10.0.1 社会效益1水压爆破法具有显著的“节能环保”作用,符合国家的可持续发展的战略方针,具有很广阔的推广前景。
2水压爆破所产生的声响和震动比常规爆破要小,对周围居民的影响较小,水压爆破方法比用常规爆破方法所产生的粉尘和毒气要少很多,大大减少粉尘对施工人员的伤害。
10.0.2 经济效益以温福铁路(福建段)第Ⅱ标段青岙隧道为例,用水压爆破法施工,降低了环境污染,降低了成本,提高光面爆破的效果。
水压爆破中每个循环钻孔数量,钻孔深度跟常规爆破一样,但多装了100个炮泥,200个水袋,平均每个循环多进尺22cm,节省炸药20kg~30kg左右(按25kg计算),隧道内粉尘降低45%(改善了作业环境,保护了施工人员的身体健康),爆破后岩碴偏小率达70%(比较接近做路基填料)。
实际经济效益我们通过爆破每立方米节省的费用来计算:首先算出每循环爆破后节省的费用1每循环水压爆破可节省投资为:开挖=0.22×121.15×54.45(元/m3)=1451.25(元);炸药=25×7.25(元/kg)=181.25(元)。
2 比常规爆破增加的费用:制造炮泥、水袋的人工费:4(人)×25=100(元);水袋费用:200×0.05=10(元);设备每循环损耗费为:75(元)。
采用水压爆破方法开挖隧道时,每循环可节省的保守费用为:1451.25+181.25-100-10-75=1447.5(元)。
①常规爆破情况下该循环所能爆破的方量为:3.2×121.15=387.68m3②故采用水压爆破方法时每立方米节省的费用为:①÷②=1447.5÷387.68=3.73元。
11 应用实例本工法综合总结了国内外的一些经验,已成功应用于温福铁路(福建段)第Ⅱ标段青岙隧道工程、重庆市郊渝怀铁路歌乐山隧道工程、宜万铁路马鹿箐隧道工程、甬台温铁路乌岩下二号隧道工程等工程项目中,工程质量均满足预定要求。
现以温福铁路(福建段)第Ⅱ标段青岙隧道工程为实例。
11.0.1 工程概况温福铁路(福建段)第Ⅱ标段青岙隧道全长6852米,位于霞浦县境内。
隧道进口里程为DK143+725,出口里程DK150+577。
隧道内曲线段长度4065.03m,隧道其余地段位于直线上。
隧道每延长米开挖断面平均129m2,隧道内设人字坡,变坡点里程为DK145+900,其纵坡为3‰与-4.7‰,坡长分别为2200m及4652m,竖曲线半径为20000m。
洞内Ⅱ级围岩5769米,Ⅲ级围岩833米,Ⅵ级围岩125米,Ⅴ级围岩125米。
该隧道于2005年9月8日开工,2008年6月31日竣工。
11.0.2 施工过程1 炮眼布置:对于Ⅱ级、Ⅲ级围岩应用水压爆破技术施工,炮眼设计由主管技术人员设计,请有关专家审查,初步设计出断面布眼情况,通过两至三轮的实际爆破试验结果,再适当调整周边眼、掏槽眼的间距。
凿岩采用一字纤头,直径为Φ=40mm,则炮眼孔径为Φ=42mm。
孔深除周边、底板眼为3.8m外,其它采用4.8m。
孔深为克服岩石的夹制作用,对掏槽眼和底角眼取20cm的超深(即5.0m),其余各眼孔深取5.0m。
