图纸上的焊接符号大全
焊接符号大全
①尾缀T只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
如果是塞焊或开槽焊缝，R在这里表示填充深度。
这个记号位于焊缝符号的中间位置。
⑤A在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。
打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
⑧L在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。
无论箭头位于何处，这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。
问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。
一个焊接符号甚至可以有多个箭头。
问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。
参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。
位于参考线箭头侧的符号是指接头的箭头侧。
位于参考线另一侧的符号是指接头的另一侧。
当从图纸的底部观看时，箭头侧总是更靠近观看者。
箭头侧和另一侧的例子见图2。
基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示。
钢结构设计图中的焊接符号标注大全(图)
建筑钢结构设计图中的焊接符号123表中所示说明如下:1.凡是符号中未注焊缝尺寸要求的,如序号1的角焊缝和序号4的双面坡口焊缝,表示要求焊缝与母材等强。
省去了对坡口尺寸或焊脚要求的标注。
反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6.在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。
本文中对角焊缝和部分熔透焊所说的等强,主要是指它的有效焊缝厚度等于或大于母材板厚.强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的,因熔透焊焊缝接头的应力集中性较大,它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。
2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝.特别是T形接头，利用钝边有许多优点,一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少,带来生产效率提高，变形减少等一系列好处。
但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊,但在尾部加编号，另用图解说明。
由于在现有的国标中没有对符号的熔透与否有具体说明,只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。
但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示.所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。
为了方便符号的使用,使它更直接,省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。
所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。
见表中序号15、16、20、21。
3. 对背面带衬垫的全熔透焊缝,由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示.4. 序号17、19、26、27，表示的是背面封底焊，该图形基本是按GB/T324-2008《焊缝符号表示法》中表A.3 补充符号的标注示例中序号1的图形。
钢结构焊接符号大全
钢结构焊接符号大全
以下是一些常见的钢结构焊接符号：
1. 焊缝表示符号：
- 两条平行线表示连接焊缝。
- 一条波浪线表示填充焊缝。
- 一条Z字形线表示角焊缝。
- 一条斜线表示对接焊缝。
2. 焊接过渡符号：
- 一个三角形表示V形坡口。
- 一个方块表示U形坡口。
- 一个带箭头的直线表示轴向焊缝。
- 一个带箭头的曲线表示环向焊缝。
3. 焊接方法符号：
- 符号“F”表示手工电弧焊。
- 符号“M”表示金属惰性气体保护焊（如氩弧焊）。
- 符号“T”表示硬质电弧焊。
- 符号“A”表示埋弧焊。
4. 焊接质量符号：
- 符号“X”表示特殊检验要求。
- 符号“R”表示射线检验。
- 符号“U”表示超声波检验。
- 符号“M”表示磁粉检验。
- 符号“D”表示渗透检验。
注意，这只是一些常见的焊接符号，实际使用中可能还会有其他符号或组合。
请根据具体的标准和规范进行理解和使用。

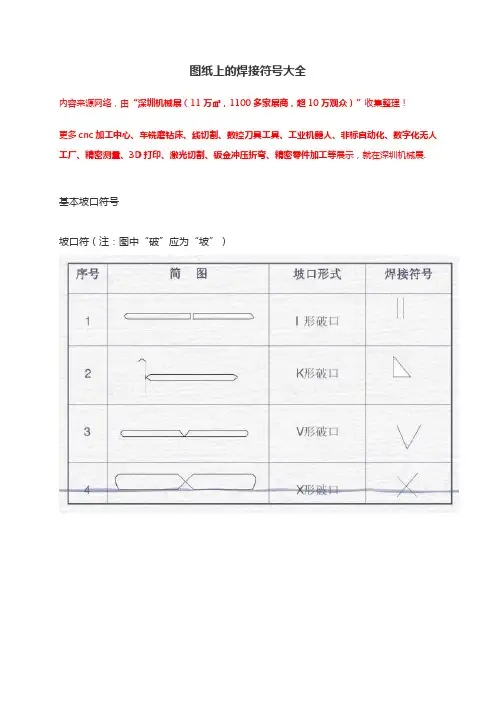

图纸上的焊接符号大全
图纸上的焊接符号大全内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.基本坡口符号坡口符（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
常用焊接符号大全
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。
表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝（卷边完全熔化） 注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1（续）序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
4.2.2辅助符号应用示例见表3。
点焊焊接符号
点焊焊接符号
点焊焊接符号是用来表示点焊焊接操作的图形符号，通常用于工程图纸和制造图纸中，以指示需要进行点焊的位置。
以下是常见的点焊焊接符号示例：
1. 圆圈符号（●）：表示需要进行点焊的位置。
该符号可以以不同的线型或线宽绘制来表示不同的要求或规范。
2. 圆圈中带有“D”字母（○D）：表示双面点焊。
即需要在两个相互接触的表面上进行点焊。
3. 圆圈中带有“X”字母（○X）：表示点焊位置需要进一步详细说明。
可以通过在图例中注明具体的细节或通过图纸的文字说明来解释点焊的细节要求。
4. 线段连接的多个圆圈符号：表示需要对多个位置进行点焊，这些圆圈通常是通过一条线段连接起来。
需要注意的是，具体的点焊焊接符号可以根据不同的标准和规范而有所变化。
在具体的图纸设计中，应根据适用的标准和规范参考相关图例和说明，确保正确地使用点焊焊接符号。
另外，由于不同行业和地区可能有不同的约定和符号
表示方法，建议咨询相关专业人士以获得准确的指导。
焊接符号、补充焊接符号类型和图纸(大全)
基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。
方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。
单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。
基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。
如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。
根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。
根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。
角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。
根面的单V 型坡口焊缝的ISO 标准符号。
根面单坡口焊缝的ISO 标准符号。
尽管ISO 2553中提到了这两种情况，但最好还是避免使用。
扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。
基本焊接符号角焊缝的符号，是最常用的焊接类型。
如果没有指定，则腿长相等。
说明边缘焊缝，通常仅沉积在一侧。
一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。
电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。
符号说明了从接头一侧进行的电弧点焊。
符号用于说明电阻点焊，需要从两侧进行操作。
点焊通常是指电阻点焊。
焊与点焊类似，但它不是单点焊接，而是以线性形式进行。
该符号表示电阻缝焊，需要从接头两侧进行操作。
弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。
缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。
补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。
焊接符号大全(详解).doc
焊接符号大全(详解).doc：一、焊接符号焊接符号是在图纸上用于表示一种焊接方法的标志和信息，所用焊接符号以及符号中包括的信息体现了图纸上给定的焊接要求，准确理解焊接符号，是熟练掌握图纸技术要求的必备条件。
1.飞机焊接符号飞机焊接符号是按照国际公认标准，专为飞机设计的焊接符号系统。
飞机焊接符号由两部分组成，一部分是符号，它代表了相应的焊接方法，圈的大小、位置、线的粗细、号码的大小、方向等特征约定表达不同的焊接方法；另一部分是文字，其中包括具体的焊接方法、热处理和焊件质量等，主要用于辅助飞机焊接符号的理解。
2.焊接符号的主要内容(1)焊接方法符号：决定焊接方法的标志性图形，例如焊缝的形状（直焊缝、弧焊缝等），交叉点的标记等，并附有关联的参数和要求；(2)焊接工艺符号：表示焊接工艺要求的符号，能够表明温度及时间要求、焊接参数的范围和调整要求，这些符号在焊缝符号之下或之上；(3)备注符号：标记焊缝强度要求、热处理要求、清孔或者气压要求等，备注符号需放在焊接符号的右侧；(4)补充符号：表示其他说明性信息，可能有焊性试验、打磨要求、夹件表面保护等，补充符号需放在焊接符号右侧。
焊接符号由四个部分组成：焊接方法符号、焊接工艺符号、附录备注符号和补充符号，分别位于图纸上不同的位置，各包括的内容不一样。
焊接方法符号是用来确定焊接方式的符号，包括焊缝的形状（直缝、斜缝等）、收口方式（弯头、弧头）、膛线（中央线、正常线）、配合面（相对应、两端、对楔）等，所有这些符号放在图纸上焊缝图形的中心右侧。
焊接工艺符号是表示焊接工艺要求的符号，并与焊接方法相关，可以表明每种局部或者全部的焊接工艺要求，如焊接电流、电压、速度等。
焊接工艺符号一般放在焊缝符号上或者焊缝符号下，由图文组合组成，标识各种焊接参数和特性，如电流类型、焊接速度、焊缝保护气氛和热处理要求等。
3.附录备注符号附录备注符号是表示特殊焊缝要求或者特殊工艺要求的符号，常用于表明焊缝强度、焊缝清理、热处理、清孔、热处理、打磨、阴焊等，可以是图形也可以是文字，一般放在焊接符号的右侧。
钢结构的焊接的符号含义大全
钢结构的焊接的符号含义大全
1.方框：表示焊接区域。
方框内部可出现其他符号来说明不同种类的
焊缝和连接方法。
2.直线：表示焊条或电极的位置，粗细不同代表不同的尺寸和类型。
3.尖角三角形：表示焊角度。
角度数字写在符号的中心。
4.圆角矩形：表示单面焊缝。
5.磨平：表示焊缝需要经过磨平处理。
6.两条平行垂直的直线：表示多道或多层焊接。
7.箭头：表示焊接的方向。
8.斜线：用于细化焊缝的起始和终止位置。
9.斜线加箭头：表示熔损位置。
10.数字或字母：用于表示焊缝的厚度、间距、尺寸或其他特殊要求。
11.斜线加数字/字母：表示多道焊缝的顺序。
12.字母N：表示非熔合焊缝。
13.冒号：表示焊接评级的全尺寸符号。
14.八字形：用于表示割缝。
15.折线：表示断线处有更多的焊接细节。
16.点状圆形：表示穿透焊缝。
17.实心圆：表示电弧的起始和终止点。
18.扇形：表示对焊缝进行机械清理。
19.波浪形：表示焊缝部位需进行防护或保温处理。
20.矩形框里的两条平行直线：表示通长焊缝。
这些是常见的钢结构焊接符号及其含义。
然而，要理解特定工程图纸
上的焊接符号，还需要参考相关的焊接标准和规范，因为不同国家和行业
的要求可能会有所不同。
总结起来，焊接符号是钢结构焊接工作中的重要组成部分，通过这些
符号可以准确地表示焊缝的位置、尺寸、形状和特殊要求。
掌握这些符号
并能正确阅读焊接图纸对于确保焊接过程的质量和符合设计要求至关重要。
焊接符号大全（最全易理解）
焊接符号⼤全（最全易理解）(O)1 焊接位置代号"HF"是指管轴⽔平固定焊。
(X)2 B类厚板有垫板横焊时，有斜⼝开槽之试板应置于上⽅位置。
(X)3 焊接符号""系表⽰对接焊，⽽⾮⾓焊。
(X)4(O)5 焊接符号中""是表⽰现场全周焊。
(X)6 焊接符号中""是表⽰⽅槽焊。
(X)7 焊接符号中""是表⽰渗透焊。
(O)8 焊接符号中""是表⽰脚长相等交错双边断续⾓焊。
(O)9 焊接符号中""是表⽰单边连续⾓焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表⽰开单J型槽。
(X)12 焊接符号中""系表⽰需全周焊。
(O)13 焊接符号之尾叉""，如在图⽰中⽆该项批注或说明时，则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表⽰现场全周焊接。
(O)16 焊接符号""是表⽰塞孔焊接。
(O)17 焊接符号""是表⽰连续⾓焊，两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表⽰单边断续⾓焊，焊接长为50公厘，焊接间距为150公厘。
(O)19 焊接符号""是表⽰⽅形槽，根部间隙2公厘。
(O)20 焊接符号""是表⽰V形槽焊接。
(X)21 焊接符号""是表⽰单侧断续⾓焊，脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表⽰V形槽焊接。
(O)23 焊接符号""是表⽰全周焊接之意。
(X)24 ""属于搭接接头。
常用焊接方法在图样上的表示代号
常用焊接方法在图样上的表示代号1. 常用焊接方法的代号GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。
常用焊接方法在图样上的表示代号为：1——电弧焊11——无气体保护的电弧焊111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊114——自保护药芯焊丝电弧焊12——埋弧焊121——丝极埋弧焊 122——带极埋弧焊13——熔化极气体保护焊131——MIG焊：熔化极惰性气体保护焊135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）136——非惰性气体保护药芯焊丝电弧焊137——非惰性气体保护熔化极电弧点焊14——非熔化极气体保护电弧焊141——TIG焊：钨极惰性气体保护焊142——TIG点焊15——等离子弧焊2——电阻焊21——点焊 22——缝焊 23——凸焊 24——闪光焊3——气焊311——氧-乙炔焊其它焊接方法71——铝热焊 72——电渣焊 78——螺柱焊2.焊接方法在图样上的表示方法1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：1212）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO气体保护焊打底，然后采用埋弧自动焊填充，为：2 Array 135 / 1213.焊接方法新旧代号对照见表1。
表1 焊接方法新旧代号对照焊缝符号及标注原则GB324-88中规定了焊缝符号和在图样上的标注原则。
1.焊缝符号焊缝符号一般由基本符号和指引线组成，必要时还可增加辅助符号、补充符号和焊缝尺寸符号。
1）焊缝标注的基本符号见表9。
表9 焊缝标注的基本符号2）焊缝标注的辅助符号见表10。
表10 焊缝标注的辅助符号3）焊缝标注的补充符号见表11。
4）焊缝尺寸符号见表12。
表11 焊缝标注的补充符号表12 焊缝尺寸符号2.焊缝符号标注原则1）焊缝符号在图样上的标注位置完整的焊缝表示方法，除了基本符号、辅助符号、补充符号外，还包括指引线、尺寸符号及数据。
焊接标识符号大全
焊接标识符号大全焊接标识符号是在焊接过程中使用的一种标识符号，用来表示焊缝的类型、形式、尺寸及其它相关信息。
在焊接作业中，使用标识符号可以减少误操作，提高工作效率，降低出错率，保证焊接质量和安全等方面的要求。
本文将为大家介绍几种常见的焊接标识符号及其相关参考内容。
一、焊缝类型符号1. 直缝焊缝（I型缝）符号：I意义：表示焊缝的类型为直缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》2. 环缝焊缝（O型缝）符号：O意义：表示焊缝的类型为环缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》3. 线脚焊缝符号：T意义：表示焊缝的类型为线脚焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》4. 角焊缝符号：T意义：表示焊缝的类型为角焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》二、焊缝形式符号1. 朝上焊接（PA）符号：PA意义：表示焊接过程中焊缝的开口朝上。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》2. 朝下焊接（PC）符号：PC意义：表示焊接过程中焊缝的开口朝下。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》3. 垂直焊接（PF）符号：PF意义：表示焊接过程中焊缝的轴线垂直于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》4. 水平焊接（PH）符号：PH意义：表示焊接过程中焊缝的轴线水平于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》三、焊接尺寸符号1. 焊缝长度符号（L）符号：L意义：表示焊缝的长度尺寸。
参考内容：EN ISO 5832-2:2013《金属材料—植入式医疗器材》2. 焊缝厚度符号（t）符号：t意义：表示焊缝的厚度尺寸。
焊接符号说明大全
十 八， 拍子 型焊 接
焊接位置 箭头所指方向
箭头相反方向
板材间距为0
十 九， 堆焊
焊接位置 堆焊厚度为6mm 宽度为50mm 长度100mm
形状
表示记号
形状
表示记号
二 十， 点 焊， 发散 型焊 接
焊接位置 箭头所指方向平面 必须平坦，并使用 电极焊接
焊缝间距75mm 点焊2处
点 焊 箭头相反方向平面
表示记号 表示记号 表示记号
部分熔透焊接 坡口深度25mm 坡口角度25° 板材根部半径6mm 板材间距为0
十 二， 喇叭V 型， 喇叭X 型焊 接
焊接位置 箭头所指方向
形状
箭头相反方向
两侧
十 三， 喇叭 型， 喇叭K 型焊 接
焊接位置 箭头所指方向
箭头相反方向
两面
形状
表示记号 表示记号
十 四， 角焊 接
形状
该部位进行削平处理
表示记号
该部位进行打磨处理
该部位进行机加磨平处理
形状
表示记号
焊接位置 型焊接与拍子型 焊接
K型焊接与角焊接
形状
表示记号
型焊接与角焊接
J型焊接与角焊接 以及拍子型焊接组合
双面J型焊接与角焊 接以及进行凹型打磨 组合
二十 六－ －－ 1，射 线探 伤记 号
焊接位置 射线探伤 一般场合
T连接 坡口深度7mm 坡口角度45° 板材间距为0
角连接 坡口深度7mm 坡口角度45° 板材间距为0
闪光焊接 坡口深度3mm 坡口角度45°
摩擦压接 T连接 坡口深度7mm 坡口角度45°
八，J 型焊 接
焊接位置 箭头所指方向
箭头相反方向
各种焊接符号大全(图文详解)
焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。
除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。
（2）基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
焊接标识符号大全
焊接标识符号大全焊接是一种常见的金属加工方法，用于将两个或更多金属工件连接在一起。
为了确保焊接质量和安全性，对于焊接过程和焊接接头，需要使用一些标识符号来进行标识和表达。
以下是焊接标识符号的大全，包括符号名称和其意义的相关参考内容。
1. 焊缝符号：- 直线- 竖线- 斜线- 弯曲线这些符号用于表示不同类型的焊接缝形状。
通过在这些线条上添加其他符号或箭头，可以进一步指示焊接过程中的具体要求。
2. 焊接位置符号：- 平焊位置- 横焊位置- 竖焊位置- 仰焊位置- 手工焊位置- 出板面上焊接- 钢面焊接这些符号用于表示焊接工件的位置和角度。
它们通常与焊接缝符号一起使用，以指示焊接的具体位置和方向。
3. 焊接材料符号：- 表示焊丝材料的符号- 表示焊剂材料的符号- 表示焊接母材的符号这些符号用于表示焊接过程中所使用的不同材料。
它们通常与焊接过程规范中的材料规格一起使用，以确保正确选择和使用焊接材料。
4. 焊接方法符号：- 手工电弧焊- 气焊- 氩弧焊- CO₂保护焊- 切割焊这些符号用于表示不同的焊接方法。
通过在焊接过程规范中指定使用的焊接方法，可以确保焊接质量和效率。
5. 焊接质量符号：- 焊接缺陷- 焊接连接- 焊缝形状这些符号用于表示焊接质量和缺陷。
焊接质量符号可用于标识焊接过程中出现的任何缺陷或问题，以便及时纠正和改进。
6. 焊接参数符号：- 焊接电流- 焊接电压- 焊接速度- 焊接温度这些符号用于表示焊接过程中的参数和条件。
它们通常与焊接工序表一起使用，以确保按照指定的参数进行焊接。
以上是焊接标识符号的大全，包括焊缝符号、焊接位置符号、焊接材料符号、焊接方法符号、焊接质量符号和焊接参数符号。
这些标识符号在焊接工艺中具有重要的作用，能够准确表达和传达焊接过程和要求，以确保焊接质量和安全性。
在实际应用中，需要遵循相应的标准和规范，以正确理解和使用这些标识符号。
焊接图纸符号解析【大全】
焊接图纸符号解析内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.基本坡口符号坡口符（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
焊接符号表示法
各种焊接符号与识图一•基本符号（共13种）,常用:卜、H、0、V、1五种①角焊缝h ②I型焊缝丨丨③V型焊缝V④单边V型焊缝⑤带纯边V型焊缝⑥点焊缝0⑦塞焊缝或槽焊缝⑧卷边焊缝⑨带钝边单边V型焊缝⑩带钝边U型焊缝（11）带钝边的J型焊缝（12）封底焊缝—（13）缝焊缝二•符号在图样上的位置①指引线箭头线_基准线（实线）piLii-i■ ■ jai■■■■LII■ ■ ■■■irmaau■ inrmrua■ ra\基准线（虚线）接头B的箭头侧双角焊缝十字接头③箭头线位置箭头线相对焊缝的位置一般没有特殊要求，但在标注V、丫、J形焊缝时箭头线应指向带有坡口一侧的工作，必要时允许箭头弯折一次④基本符号相对基准线的位置V三•焊缝尺寸符号焊角尺寸K相同焊缝数量Nb.焊接在接头的箭头侧/ A/ xC.对称焊缝dV尸双面焊缝焊缝段数na.焊接在接头的非箭头侧熔接直径d焊缝长度l焊缝间距eP.H.K.h.s.r.c.d 基本符号)n*l(e)a . B .ba . B .bH.K.h.s.r.c.d(基本符号)n*l(e)bP.H.K.h.s.r.c.d 基本符号)n*l(e)NP.H.K.h.S.r.C.d 基本符号)n*l(e)注意:①焊缝横截面上的尺寸标在基本符号的左侧②焊缝长度方向上的尺寸标在基本符号的右侧③坡口角度、坡口面角度、根据间隙等尺寸标在基本符号的上侧或下侧④相同焊缝数量符号标在尾四•焊缝尺寸的标注示例①K丨（连续角焊缝）' 'n X（e）（断续角焊缝）③c n X（e）（塞焊缝，槽焊缝）④ d n >(e)⑤dCh >e）（点焊缝）⑥S1 1对接焊缝）★注意:1.确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上；2. 在基本符号的右侧无任何标注，又无其他说明时意味着焊缝在工件的整个长度上是连续的；3. 在基本符号的左侧无任何标注又无其他说明时，表示对接焊缝要完全焊透.五.钣金行业常见的焊缝：①角焊缝（连续及断续角焊缝）②塞焊缝及槽焊缝③点焊缝④对接焊缝。
焊接符号标注大全
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
