2.1.2 构件旳自由度
❖ 自由度是构件可能出现旳独立运动。对于一种作平 面运动旳构件,具有3个自由度。如图2-3所示旳平 面物体可沿x轴和y轴方向移动,以及在xOy平面内 旳转动。为了使组合起来旳构件能产生拟定旳相对 运动,有必要探讨平面机构自由度和平面机构具有 拟定运动旳条件。
图2-3 构件旳自由度
2.3.3 平面机构具有拟定运动旳条件
机构相对机构是由构件和运动副构成旳系统,机构要实 现预期旳运动传递和变换,必须使其运动具有可能性和拟 定性。
如图2-14(a)所示旳机构,自由度F=0;如图2-14(b)所 示旳机构,自由度F=-1,机构不能运动。
如图2-15所示旳五杆机构,自由度F=2,若取构件1为 主动件,当只给定主动件1 旳位置角1时,从动件2、3、 4旳位置既可为实线位置,也可为虚线所处旳位置,所以其 运动是不拟定旳。若取构件1、4为主动件,使构件1、4都 处于给定位置1、4时,才使从动件取得拟定运动。
由度,故平面机构旳自由度F为
F 3n 2PL PH
2.3.2 计算平面机构自由度时应注意旳事项
实际工作中,机构旳构成比较复杂,利用公式 计算 F 3n 2PL PH 自由度时可能出现差错,这是因为机构中经常存在某些特 殊旳构造形式,计算时需要特殊处理。
(1) 复合铰链 (2) 局部自由度 (3) 虚约束
1.1.3 课程任务
❖ 机构由若干个相互联接起来旳构件构成。机构中两构件之间 直接接触并能作拟定相对运动旳可动联接称为运动副。如图 2-1(b)所示旳内燃机旳轴与轴承之间旳联接,活塞与汽缸之 间旳联接,凸轮与推杆之间旳联接,两齿轮旳齿和齿之间旳 联接等。
❖ 两个构件构成运动副后,构件旳某些独立运动受到限制,这 种运动副对构件旳独立运动所加旳限制称为约束。运动副每 引入一种约束,构件就失去一种自由度。

平面机构的自由度与运动分析

平面机构的自由度与运动分析

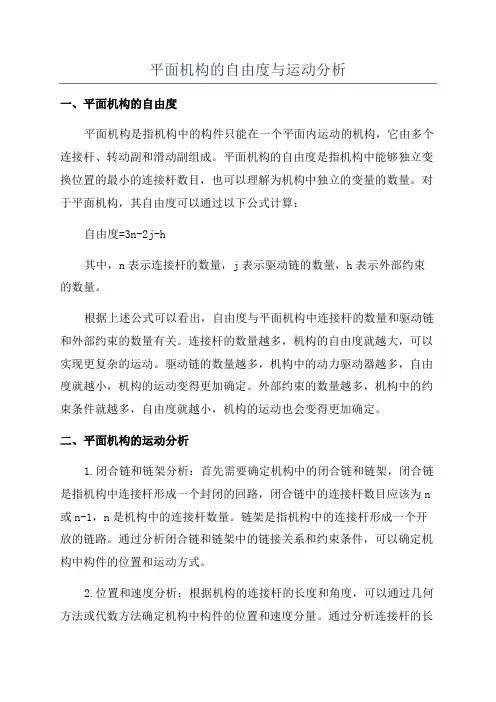

平面机构的自由度与运动分析一、平面机构的自由度平面机构是指机构中的构件只能在一个平面内运动的机构,它由多个连接杆、转动副和滑动副组成。

平面机构的自由度是指机构中能够独立变换位置的最小的连接杆数目,也可以理解为机构中独立的变量的数量。

对于平面机构,其自由度可以通过以下公式计算:自由度=3n-2j-h其中,n表示连接杆的数量,j表示驱动链的数量,h表示外部约束的数量。

根据上述公式可以看出,自由度与平面机构中连接杆的数量和驱动链和外部约束的数量有关。

连接杆的数量越多,机构的自由度就越大,可以实现更复杂的运动。

驱动链的数量越多,机构中的动力驱动器越多,自由度就越小,机构的运动变得更加确定。

外部约束的数量越多,机构中的约束条件就越多,自由度就越小,机构的运动也会变得更加确定。

二、平面机构的运动分析1.闭合链和链架分析:首先需要确定机构中的闭合链和链架,闭合链是指机构中连接杆形成一个封闭的回路,闭合链中的连接杆数目应该为n 或n-1,n是机构中的连接杆数量。

链架是指机构中的连接杆形成一个开放的链路。

通过分析闭合链和链架中的链接关系和约束条件,可以确定机构中构件的位置和运动方式。

2.位置和速度分析:根据机构的连接杆的长度和角度,可以通过几何方法或代数方法确定机构中构件的位置和速度分量。

通过分析连接杆的长度和角度的变化规律,可以推导出机构中构件的位置和速度随时间的变化关系。

3.加速度和动力学分析:根据机构中各个构件的位置和速度,可以通过几何方法或动力学方法计算构件的加速度和动力学特性。

通过分析机构中构件的加速度和动力学特性,可以确定机构中构件的运动稳定性和质量分布。

4.动力分析:对于需要携带负载或进行力学传动的机构,需要进行动力学分析,确定机构中各个构件的受力和承载能力。

通过分析机构中构件的受力情况,可以确定机构的设计参数和强度要求。

总结起来,平面机构的自由度与运动分析是确定机构中构件位置和运动状态的重要方法,通过分析机构中的闭合链和链架、构件的位置和速度、加速度和动力学特性,可以确定机构的运动方式和特性,为机构的设计和优化提供依据。

第二章 平面机构及自由度

第二章 平面机构及自由度

图1-3 移动副
平面机构中低副引入两个约束,仅保留一个自 由度。
图1-4 (a)凸轮高副
图1-4 (b)齿轮高副
平面机构中高副引入一个约束,保留两个自由 度。
空间运动副
图1-5a 螺旋副
图1-5b 球面副
二、运动链

运动链:两个以上的构件以运动副连接而构成的系统。 如图1-5所示,若运动链中各构件首尾相连,则称之为闭式运动链,否 则称为开式运动链。


图1-1 自由度
一、运动副及其分类
1)运动副:两构件之间直接接触并能产生一定的相对运
动的连接称为运动副。 运动副元素:两构件上直接参与接触而构成运动副的部分— —点、线或面。
2) 运动副的分类
运 动 副
平面 运动副
高副:点、线接触 低副:面接触 球面副 螺旋副
运动副 转动副
空间 运动副
图1-2 转动副
(2)处理办法:将具有虚约束运动副的构件连 同它所带入的与机构运动无关的运动副一 并不计。
常见虚约束
1)两构件构成多个导路平 行的移动副,如图1-18所示。
图1-18 两构件构成多个导路平行的移动副
多个导路平行的移动副 多个轴线重合的回转副
图1-22 轴线重合的虚约束
图1-21 缝纫机引线机构
(2)两构件组成多个轴线互相重合的转动副,如 图1-19所示。
1)机构自由度数 F≥1。 2) 原动件数目等于机构自由度数F。
结论:
F≤0,构件间无相对运动,不成为机构。 原动件数=F,运动确定 F>0, 原动件数<F,运动不确定
原动件数>F,机构破坏
机构具有确定运动的条件: 自由度 F > 0,且等于原动件个数

平面机构运动简图及自由度

平面机构运动简图及自由度

第2章平面机构运动简图及自由度」机构是用运动副连接起来的构件系统,其中有一个构件为机架,是用来传递运动和力的。

机构还可以用来改变运动形式。

机构务构件之间必须有确左的相对运动。

然而,构件任意拼凑起来是不一泄具有确左运动的。

三杆构件组合体用较链连接成的组合体,但各构件之间无相对运动,所以它不是机构。

教材, 当只给定1构件的运动规律时,其余构件的运动并不确定。

构件究竟应如何组合,才具有确定的相对运动?这对分析现有机构或机构的创新设计是很重要的。

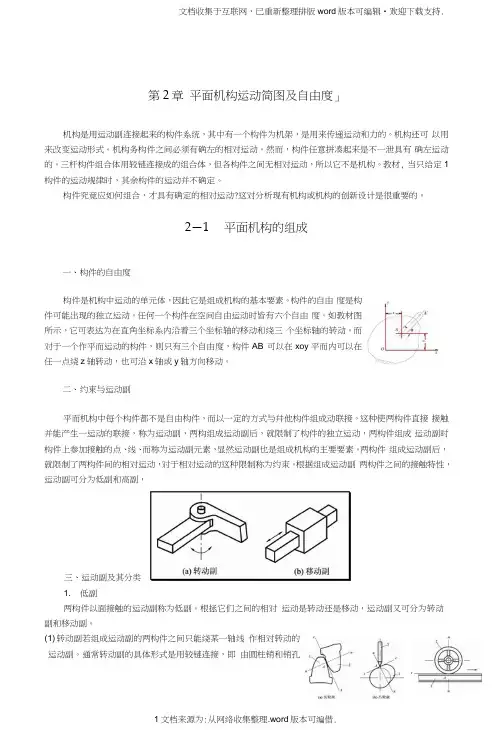

2—1 平面机构的组成一、构件的自由度构件是机构中运动的单元体,因此它是组成机构的基本要素。

构件的自由度是构件可能出现的独立运动。

任何一个构件在空间自由运动时皆有六个自由度。

如教材图所示,它可表达为在直角坐标系内沿着三个坐标轴的移动和绕三个坐标轴的转动。

而对于一个作平而运动的构件,则只有三个自由度,构件AB 可以在xoy平而内可以在任一点绕z轴转动,也可沿x轴或y轴方向移动。

二、约束与运动副平而机构中每个构件都不是自由构件,而以一定的方式与幷他构件组成动联接。

这种使两构件直接接触并能产生一运动的联接,称为运动副,两构组成运动副后,就限制了构件的独立运动,两构件组成运动副时构件上参加接触的点、线、而称为运动副元素,显然运动副也是组成机构的主要要素。

两构件组成运动副后,就限制了两构件间的相对运动,对于相对运动的这种限制称为约朿。

根据组成运动副两构件之间的接触特性,运动副可分为低副和高副,三、运动副及其分类1. 低副两构件以面接触的运动副称为低副。

根拯它们之间的相对运动是转动还是移动,运动副又可分为转动副和移动副。

(1) 转动副若组成运动副的两构件之间只能绕某一轴线作相对转动的运动副。

通常转动副的具体形式是用较链连接,即由圆柱销和销孔所构成的转动副,如图所示。

(2)移动副若组成运动副的两构件只能作相对直线移动的运动副。

如图所示.活塞与气缸体所组成的运动副即为移动副。

平面机构中的低副引入两个约朿,仅保留一个自由度。

平面机构自由度计算及结构分析

平面机构自由度计算及结构分析

平面机构自由度计算及结构分析在机械工程领域,平面机构是由一系列连接件和铰链组成的机械系统,在平面内进行运动。

平面机构的自由度指的是机构能够独立移动的自由度数量。

自由度的计算及结构分析是设计和优化机构的重要环节,下面将详细介绍平面机构自由度的计算及结构分析方法。

1.平面机构自由度计算的基本原理平面机构中常见的连接件包括滑动副、铰链副和齿轮副等。

根据这些连接件的类型和数量,可以确定机构的格式方程。

例如,如果机构中有n个滑动副,则格式方程的数量为2n,因为每个滑动副有两个约束方程(平移约束和转动约束)。

同样地,如果机构中有m个铰链副,则格式方程的数量为m。

确定格式方程后,我们需要计算机构的独立运动方程数量。

独立运动方程描述了机构中各连接件之间的相对运动关系。

对于平面机构,独立运动方程的数量等于机构中的自由度数量。

通过求解格式方程和独立运动方程,我们可以得到平面机构的总约束方程数量。

然后,通过公式自由度=3n-总约束方程数量,可以计算机构的自由度数量。

2.平面机构自由度计算方法(1)基于迎接方式的计算方法这是一种基本的自由度计算方法,其思想是通过分析机构中两个相邻部件之间的约束关系来计算自由度数量。

首先,确定机构的基本框架,并标记出机构的连杆、滑块等部件。

然后,根据机构的连杆相邻部件之间的连接方式和铰链类型,确定相邻部件之间的约束关系。

对于滑块,如果其只能实现平移运动,则约束数量为2;如果可以实现平移和转动,则约束数量为3、类似地,对于连杆,如果只能实现转动运动,则约束数量为1;如果可以实现平移和转动,则约束数量为2在计算约束数量时,需要注意对于普通铰链,其约束数量为2;对于直线铰链,其约束数量为1;对于齿轮铰链,其约束数量为0。

通过统计各部件之间的约束数量,可以得到机构的自由度数量。

(2)利用虚位移法的计算方法虚位移法是一种准确且广泛应用的方法,用于计算机构的自由度数量。

这种方法基于贝努利-克洛福特定理,即机构中任意一点的虚位移应符合约束条件。

第3章平面机构的自由度计算分解

第3章平面机构的自由度计算分解
F=3n-2PL-PH:=3×7-2×9-1=2 此机构的自由度为2,有两个原动件。
平面机构的结构分析
43 2 C5 D
B1 A
8
67
E n =7 Pl = 10 F = 3×7–2×10 = 1
下一页
平面机构的结构分析
3.2.5 计算机构自由度的实用意义 1.判定机构运动设计方案是否合理 2.改进不合理的运动方案使其具有确定的相对运动 3.判断测绘的机构运动简图是否正确
平面机构具有确定运动的条件: 1)机构自由度数 F≥1; 2)原动件数目等于机构自由度数F。
平面机构的结构分析
3.2.4 计算机构自由度时应注意的几种情况
先看例子:按照之前的算法下图机构的自由度为
F =3n-2PL-PH
=3×10-2×13-2 =2
为什么?
平面机构的结构分析
1.复合铰链 两个以上构件在同一轴线处用转动副连接,就形成了
惯性筛机构
平面机构的结构分析
2.局部自由度
机构中个别构件不影响其它构件运动,即对整个机构运动无 关的自由度。
处理办法:在计算自由度时,拿掉这个局部自由度,即可将滚 子与装滚子的构件固接在一起。
3
n=3 PL=3 PH=1
C
C
3 n=2 PL=2 PH=1
F=3x3-2x3-1x1=2图
计算平面机构自由度 (F=3n-2PL-PH)
机构具有确定运动的条件 F>0(F=原动件个数)
复合铰链 局部自由度
虚约束
转动副:沿轴向和垂直于轴向的移动均受到 约束,它只能绕其轴线作转动。所 以,平面运动的一个转动副引入两 个约束,保留一个自由度。
移动副: 限制了构件一个移动和绕平面的 轴转动,保留了沿移动副方向的 相对移动,所以平面运动的一个 移动副也引入两个约束,保留一 个自由度。

机械原理第一章 平面机构组成原理及其自由度分析

机械原理第一章  平面机构组成原理及其自由度分析

机构自由度与能运动的条件为:机构自由度数大于等于1。 (二)机构具有确定运动的条件为:机构输入的独立运动数目等 于机构的自由度数。 由于平面机构的每个驱动副一般只有一个自由度,此时,机 构具有确定运动的条件又可表述为:机构驱动副数应等于机构的 自由度数。对驱动副位于机架的机构,与驱动力相连的构件为主 动构件,或称为原动件。故这时该类机构具有确定运动的条件又 可表述为:机构原动件数应等于自由度数。
按运动副的运动空间分:
平面运动副——指构成运动副的两构件之间的相对运动为平面 运动的运动副;
空间运动副——指构成运动副的两构件之间的相对运动为空间 运动的运动副。
按运动副对被联接的两构件相对运动约束数的不同分为: 低副——两构件通过面接触而构成的运动副; 高副——凡两构件系通过点或线接触而构成的运 动副。
4)选择适当的长度比例尺l( l =实际尺寸/图示长度),定出 各运动副的相对位置,绘制机构运动简图。从原动件开始,按运 动传递路线,顺序标出各构件的编号和运动副的代号。在原动件 上标明箭头方向即其运动方向。
例1-1-1:绘制图示颚式破碎机的运动简图 分析:该机构有6个构件和7个转动副。
颚式破碎机构
机构运动简图
第二节 平面机构自由度分析及应用举例
一、运动副的自由度和约束
运动副对该两构件独立运动所加的限制称为约束。约束数目 等于被其限制的自由度数。组成运动副两构件间约束的特点和数 目取决于该运动副的型式。 (一)转动副
只能绕垂直于xoy平面的轴的相对转动 (二)移动副 只能沿x轴方向移动
(三)高副
绘制机构运动简图的步骤与方法:
1)对照实物或实物图,分析机构的动作原理、组成情况和运动 情况,确定其组成的各构件,哪些构件为原动件、哪一构件为机 架和哪些构件为从动件 。 2)沿着运动传递路线,从原动件开始,逐一分析每两个构件间 相对运动的性质,并确定运动副的类型和数目。

第1章平面机构运动简图及自由度

第1章平面机构运动简图及自由度

转动副(铰链)-两构件间的相对运动为转动
( 2 ) -两构件通过点或线接触构成的运动副 高 副
凸轮高副
齿轮高副
空间运动副
运动副类型及其代表符号
球 面 副 转 动 副 移 动 副
球 销 副 圆 柱 副 螺 旋 副
平 面 高 副
§1-2 平面机构运动简图
实际构件的外形和结构往往很复杂,在研
y
2
1
移动副约束
x
转动副 约束了沿 X 、 Y 轴移动的自由度,只保留一个 转动的自由度。 1
z
2
y
x
回转副约束
(2)高副
约束了沿接触处
n
2
t
公法线n-n方向移动
的自由度,保留绕接 触处的转动和沿接触 处公切线t-t方向移 动的两个自由度。
t
A
1
n
高副约束
结论:
① 每个低副引入两个约束,使机构失 去两个自由度,只保留一个自由度;
(b) 牛 头 刨 床 机 构
解 (a) F 3n 2PL PH 3 5 2 7 0 1
(b) F 3n 2P P 3 6 2 8 1 1 L H
3. 机构具有确定运动的条件
机构的自由度也即是机构所具有的独立 运动的个数。 从动件是不能独立运动的,只有原动件
轴线重合的虚约束
③机构中对传递运动不起独立作用的对称部分,也为虚 约束。如图所示的轮系中,中心轮经过两个对称布置的小 齿轮1和2驱动内齿轮3,其中有一个小齿轮对传递运动不起 独立作用。但由于第二个小齿轮的加入,使机构增加了一 个虚约束。 3 1
2
对称结构的虚约束
(a) AB、CD、EF平行且相等 (b)平行导路多处移动副 (c)同轴多处转动副 (d) AB=BC=BD且A在D、C 轨 迹交点 (e)两构件上两点始终等距 (f)轨迹重合 (g)全同的多个行星轮 (h)等径凸轮的两处高副 (i) 等宽凸轮的两处高副

01-05 平面机构的组成原理和结构分析

01-05 平面机构的组成原理和结构分析

由图可见,当机构运动时,距离 AO1 、O1O2 均保持不变,因 而此机构可用铰链四杆机构来替代,如1-26b所示。其时,高副C
在这用构件4和位于的两个低副代替了。
1.5 平面机构的组成原理和结构分析
图1-26 高副机构
1.5 平面机构的组成原理和结构分析
上述方法可推广到各种平面高副。例如图2-27a中的具有任 意曲线轮廓的高副机构,可通过接触点C作公法线n-n,在公法 线上找出两轮廓曲线在接触处的曲率中心 O1 和 O2 ,并作为 替代构件的两个转动副,再联接 AO1 和 BO 2 便可得到高副低代
级杆组;依次类推。一般机构中,Ⅱ、Ⅲ级杆最为普遍,其结
构型式如图1-20和1-21所示。
1.5 平面机构的组成原理和结构分析
b
c
d
e a
f
g
h 图1-21 Ⅱ级杆组
i
1.5 平面机构的组成原理和结构分析
a
b
c
d 图1-21 Ⅲ级杆组
e
1.5 平面机构的组成原理和结构分析
2.机构的组成原理 把若干个基本杆组依次联接到原动件和机架上,就可组成 一个新的机构,其自由度数与原动件数目相等。这就是机构的 组成原理。
径为零,所以曲率中心与两构件的
接触点C重合,其瞬时代替机构如 图1-28b所示。
图1-28 尖底从动件盘型凸轮
1.5 平面机构的组成原理和结构分析
(2)若高副两元素之一为一直线,如图1-29a所示,则因 直线的曲率中心在无穷远处,所以这一端的转动副将转化为移 动副。其瞬时代替机构如图1-29b或1-29c所示。
如图1-22中,将图b所示的Ⅱ级组2-3并接在图a所示原动
件1和机架4上便得到图c所示的四杆机构;再将图d所示Ⅲ级组5 -6-7-8并接在Ⅱ级组和机架上,即得图e所示八杆机构。

1 平面机构自由度

1 平面机构自由度
§1 机构组成原理
主要内容
§ 1-1
§ 1-2
运动副及其分类
平面机构运动简图
§ 1-3
平面机构的自由度
§1 机构组成原理
基本要求
掌握平面机构运动简图的绘制
掌握机构自由度计算
了解平面机构组成的基本原理 重点及难点 平面机构运动简图的测绘 平面机构自由度计算及注意事项
§ 1-1
运动副及其分类
低副限制二个自由度,高副限制一个自由度。
机构的自由度
构件组成机构后,机构所 具有的独立运动的个数
§ 1-3 平面机构的自由度
实例
1
2 4
3
如图四杆机构共有1、2、3、4共四个构件,除 去机架4,共有活动构件数为 3,未用运动副联接 前,这些活动构件的自由度总数为3×3=9,用运 动副联接起来组成机构后,各构件自由度减少了, 共有4个回转副共限制2×4=8个自由度。 故机构的自由度数目为F=3×3-2×4=1。
§ 1-1
运动副及其分类
高副( higher pair) 齿轮副 凸轮副 滚轮副
球面副
限制一个移动 自由度,保留 二个的自由度
§ 1-2 平面机构运动简图
1. 平面机构运动简图
(Kinematical Sketch of echanism)
用国标规定的简单符号和线条代表运动副 和构件,按比例作出的用以说明机构中各构件 之间相对运动关系的简单图形。
§ 1-3 平面机构的自由度
这种起重复限制作用的约束称为虚约束,在计 算机构自由度时,应当除去虚约束。
虚约束的存在对机构的运动没有影响,但引入 虚约束后可以改善机构的受力情况,可以增加机构 的刚性,因此得到较多的使用。
§ 1-3 平面机构的自由度

平面机构的运动简图及自由度

平面机构的运动简图及自由度

机动示意图——不按比例绘制的简图
现摘录了部分GB4460——84机构示意图如下表。
自用盘编号JJ321002
常用机构运动简图符号
在 机 架 上 轮 传 动
自用盘编号JJ321002
链 传 动
圆柱 蜗杆 蜗轮 传动
外啮 合圆 柱齿 轮传 动
1
自用盘编号JJ321002
二、计算平面机构自由度的注意事项
④计算图示圆盘锯机构的自由度。
解:活动构件数n= 7
低副数PL= 6 高副数PH=0 F=3n - 2PL - PH =3×7 -2×6 -0 =9 计算结果肯定不对!
自用盘编号JJ321002
D
4 1 2 3 B 8
5 6
F C
7
E
A
1.复合铰链 --两个以上的构件在同一处以转动 副相联。
2.局部自由度 定义:构件局部运动所产生的自由度。 出现在加装滚子的场合, 计算时应去掉Fp。 本例中局部自由度 FP=1 F=3n - 2PL - PH -FP =3×3 -2×3 -1 -1 =1
3 3
2
1 1
2
或计算时去掉滚子和铰链: F=3×2 -2×2 -1 =1 滚子的作用:滑动摩擦滚动摩擦。
自用盘编号JJ321002
⑦已知:AB=CD=EF,计算图示平行四边形 机构的自由度。 B C 2 E 解:n= 4, PL= 6, PH=0 1 F=3n - 2PL - PH 4 3 =3×4 -2×6 F D A =0 3.虚约束 --对机构的运动实际不起作用的约束。 计算自由度时应去掉虚约束。 ∵ FE=AB =CD ,故增加构件4前后E 点的轨迹都是圆弧,。 增加的约束不起作用,应去掉构件4。
②低副——面接触,应力低

平面机构的运动简图及自由度

平面机构的运动简图及自由度

平面机构的运动简图及自由度平面机构的组成运动副及其分类运动副机构:是由两个以上的构件以一定的方式连接而成。

在连接处保持一定的相对运动。

运动副:由两个构件直接接触并产生一定相对运动的连接。

运动副的分类接触方式包括点,线,面三种。

分为低副和高副。

低副:两构件通过面接触所构成的运动副。

又分为转动副和移动副。

转动副:组成运动副的两个构件之间只能绕同一轴线作相对转动。

移动副:组成运动副的两个构件之间只能沿着某一轴线方向相对移动。

高副:两构件之间以点或线相接触所组成的运动副。

组成高副的两个构件间的相对运动为转动兼移动,即绕接触点(线)的转动和沿着接触处切线方向的移动。

自由度与约束自由度:构件可能出现独立运动的数目。

在一个平面内自由运动的构件具有三个自由度。

约束:对物体运动的限制条件。

引一个约束条件,构件将减少一个自由度。

组成转动副的构件只能绕同一轴线作相对运动,引入了两个约束,保留一个自由度;组成移动副的构件只能沿某一轴线作相对运动,也引入两个约束,保留了一个自由度;组成高副的构件的相对运动是转动兼移动,引入一个约束,保留了两个自由度。

机构中构件的分类和组成原动件:机构中接受外部给定运动规律的构件。

从动件:机构中除了原动件以外,随着原动件的运动而运动的其余可动构件。

机架:在机构中固定不动的构件。

用于支承可动构架。

平面机构的运动简图机构运动简图:在分析现有的机构或设计新机构时,为了使问题简化,常常略去机构中构件的复杂外形和运动副的具体结构,仅用简单的线条和符号表示构件的运动副,并按一定的比例定出个运动副的相对位置,而绘制出能表示构件运动特性的简单图形。

机构示意图:仅表明机构的结构状况,也不可按严格比例绘制的简图。

构件和运动副的表示方法构件用线段或小方块表示,有时也画成支架的形式。

运动副(1)转动副转动轴线垂直于图面,小圆圆心处为两构件相对转动轴线的位置,轴线垂直于图面;有的转动轴线与图面平行,画有阴影线的构件为机架。

平面机构运动简图及自由度

平面机构运动简图及自由度

C 2
3
D
动定机 构
D
C
4
B
1
1A
5 平面图机构3运-动1简1图a及自由度
4 E
如图3-11(b)的四杆机构中,原动件数等于2, 构件自由度F=33-23=1。由于原动件数>F,因此 无法运动。
2 C
冗余驱
动机构
B
3 1
原动 件
图3-9 回转副约束
2.高副
n
如图3-10所示,只
约束了沿接触处公法线
n-n方向移动的自由度,
保留绕接触处的转动和
A
沿接触处公切线t-t方向 移动的两个自由度。
t
2 t 1
n
平面机构运动简图及自由图度3-10 高副约束
结论:
①每个低副引入两个约束,使机构失去两个自由度; ②每个高副引入一个约束,使机构失去一个自由度。
空平面间机构运运动动简链图及自由度
平面机构运动简图及自由度
平面机构运动简图及自由度
机构的组成:机架、主动件、从动件
主动件 机架
◆机构:在运动链中将一构件加以固 定, 而其余构件都具有确定的运动, 则运动链便成为机构。
◆固定件(机架):固定不动构件。 ◆主动件(原动件): 机构中按给定的运 动规律独立运动的构件。
第3章 平面机构运动简图 及自由度
3.1 运动副 3.2 平面运动机构简图 3.3 平面机构的自由度
平面机构运动简图及自由度
基本概念
机构: 构件(杆) + 可动联接(运动副) 构件: 独立运动的单元体 零件: 制造单元体
!! 构件可为单 一零件,也可以是 几个零件的刚性联 接
平面机构运动简图及自由度
轴移动,以及在 Oxy

1平面机构的自由度

1平面机构的自由度

③相对回转中心。 2、瞬心数目 若机构中有k个构件,则
P13
1 23
∵每两个构件就有一个瞬心
P12 P23
∴根据排列组合有 K=k(k-1)/2
构件数 4 瞬心数 6
56
8
10 15 28
3、机构瞬心位置的确定
1)直接观察法 适用于求通过运动副直接相联的两构件瞬心位置。
▪回转副:回转副中心 ▪移动副:垂直导轨无穷远处 ▪纯滚动高副:接触点 ▪一般高副:接触点公法线上
1)转动副(铰链):只能在一个平面内相对转动 的运动副。如图1-2a
图1-2a 转动副
(固定铰链)
图1-2 b 转动副(活动铰链) 2)移动副:只能沿某一轴线相对移动的运动副。如图1-3
图1-3 移动副
2、高副:两构件通过点或线接触组成的运动副。如凸轮与 从动件、齿轮与齿轮。如图1-4
图1-4 平面高副
铰链五杆机构
2 1
3 4
图1-17 铰链五杆机构
F 34 250 2
原动件数<机构自由度数, 机构运动不确定(任意乱动)
铰链五杆机构
2 1
3 4
图1-18 铰链五杆机构
F 34250 2
原动件数=机构自由度数,机构运动确定
机构自由度 F=0
2
F 34260 0
1
4
3
构件间没有相对运动
图1-20 对称结构的虚约束
平面机构的虚约束常出现于下列情况:
(1)两构件构成多个移动副且导路互相平行(缝纫机引线机构) (2)两构件构成多个转动副且轴线互相重合…… (3)对运动不起作用的对称部分 (4)不同构件上两点间的距离保持恒定……
A
M
B
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自由度为局部自由度。
图1.1.21 局部自由度
F 3(n 1) 2PL PH 33 23 1 2
机械工程学院机械设计系
(三)虚约束
在机构自由度计算时,还需注意,在某些特定的几何条件 或结构条件下,某些运动副所引入的约束可能与其它运动 副引入的约束是重复的,这种不起独立约束作用的重复约 束称为虚约束。在计算机构自由度时,应将虚约束除去不 计。常见的虚约束发生在以下场合:
由以上讨论可知:驱动副位于机架的平面机构可由原动 件、机架、单个或若干个基本杆组用运动副组合而成。
图1.1.10 驱动副在 机架上的平面机构
图1.1.11驱动副不在 机架上的平面机构
机械工程学院机械设计系
(三)运动链
指构件用运动副联接而成的相对系统。
闭链:每个构件上 至少有两个或两个 以上运动副相互联 接所组成的运动链。
图1.1.12 运动链
开链: 运动链中各 构件没有构成首尾 封闭的系统。
机械工程学院机械设计系
机械工程学院机械设计系
低副类型
根据组成平面低副的两构件之间的相对运动性质
又可将其分为转动副和移动副。
图1.1.6 转动副
图1.1.7 移动副
机械工程学院机械成的齿轮副及 凸轮从动件端部与凸轮轮廓之间的点、线接触所组 成的凸轮副。
图1.1.8 齿轮副
图1.1.9 凸轮副
(四)机构
机构:将运动链中一个构件加以固定作为机架, 将其中一个或 几个运动副作为驱动副并给定运动输入时,则所有构件均相 对于机架作确定运动的系统。
机械工程学院机械设计系
二、 机构运动简图
机构运动简图
用国标规定的简单符号和线条代表运动副和构件, 并 按一定的比例尺表示机构的运动尺寸, 绘制出机构的简 明图形。
机械工程学院机械设计系
构件分类(按构件在机构中所起的作用分)
◆机架——指机构中相对于定参考系是固定的构件,它相对 于地面可以是固定的,也可以是运动的;
◆活动构件——指机构中的非机架构件, 即相对于机架是运 动的构件。
机械工程学院机械设计系
(二)运动副及其分类
◆ 运动副:构件与构件之间直接接触的可动联接。 ◆ 运动副元素:指两个构件直接接触而构成运动副的部分。 对于作空间运动的构件,在联接前有六个 独立运动(又称自由度)。 对于作平面运动的构件,在联接前只有三 个独立运动(又称三个自由度)。
C
C
2 B
1 A
3
E4
F5
D
G
6
2
B
3
E4 F5
1 A
6
D
G
a)
图1.1.37 六杆机构
b)
分析:如图1.1.37 b所示,该机构由原动件1,机架6,从动件系统: 该系统由两个Ⅱ级杆组迭加而成,分别为构件4、 5,转动副E、F,移动副G以及构件2、3,转动副B、C、D所组成。 该机构自由度为
F 3(n 1) 2PL PH 3 5 2 7 0 1
通常从动件系统是由一个或若干个不可再分解的自由度 为零的基本系统组成的,这种基本系统称为基本杆组(或阿苏 尔组),简称杆组。 由此可知,机构是由原动件、机架及若干个基本杆组按一定顺
序连接而成的一个系统,此即为平面机构的组成原理。
由杆组定义可知,组成平面机构杆组的条件应为:
F 3n 2PL 0
机械工程学院机械设计系
以图1.1.13所示为一偏心轮曲柄滑块机构为例,说明机 构运动简图的绘制方法。
图1.1.13 偏心轮曲柄滑块机构 图1.1.14 对应的机构运动简图
机械工程学院机械设计系
例题1.1.1:绘制图示颚式破碎机的运动简图 分析:该机构有6个构件和7个转动副。
图1.1.15 颚式破碎机构
(1)每一回路至少有一个运动副是其它回路所未包含的。
(2)独立回路数满足 m n 1
图1.1.27 由3个移动副组成的平面机构及其回路
机械工程学院机械设计系
§1.3 平面机构组成原理
一、平面机构中的高副低代
二、驱动副位于机架的平面机构组成原理
三、一般平面机构的组成原理*
机械工程学院机械设计系平面机构组成原理
图 1.1.17平面构件未 组成运动副前三个自由度
机械工程学院机械设计系
(一)转动副:只能绕垂直于xoy平面的轴的相对转动 (二)移动副:使其只能沿x轴方向移动。 (三)高副:可沿t-t方向独立移动和绕过k点垂直于运动平
面的轴的独立转动
图1.1.18 组成运动副后构件2相对运动自由度
机械工程学院机械设计系
(二)代替前后机构的瞬时速度和瞬时加速度。
机械工程学院机械设计系 图1.1.28 一构件二低副 图1.1.29 高副低代
机械工程学院机械设计系平面机构组成原理
图1.1.30 直线轮廓高副低代
机械工程学院机械设计系
图1.1.31 尖点轮廓高副低代
机械工程学院机械设计系
二、驱动副位于机架的平面机构组成原理
图1.1.20 复合铰链
F 3(n 1) 2PL PH 3 5 2 7 0 1
机械工程学院机械设计系 机构的自由度与确定运动条件
(二)局部自由度
机构中有些构件所具有 的自由度只与该构件自身的 局部运动有关,不影响其它 构件的运动,即对整个机构 的运动输出无关,则称这种
机械工程学院机械设计系
1.两构件间构成多个运动副
两构件组成若干个转动副,但其轴线互相重合; 两构件组成移动副,其导路互相平行或重合;
图1.1.22 两构件或多个运动副满足特定几何条件时形成虚约束
机械工程学院机械设计系
2.联接构件与被联接构件上联接点的轨迹重合; 3.在机构整个运动过程中,两构件上某两点之间的距离始终不 变。
一、平面机构的高副低代
目的:为使平面低副机构的结构分析和运动分析的方法适用于 一切平面机构,可以按一定条件将机构中的高副用低副来代替。 这种以低副来代替高副的做法称为高副低代。
◆高副低代须满足的条件为:
(一)代替前后机构的自由度数保持不变 为保证代替前后机构自由度数不变,可用假想的一构件
二低副来代替一个高副。
机械工程学院机械设计系
根据在机构中所起的作用不同,运动副可分为:
(1) 驱动副——指机构中,运动副的两构件的相对运动规律为已知 的运动副, 即其两构件之间作用有驱动力矩或驱动力的运动副; (2) 从动副——指机构中的非驱动副。
驱动副在机构中的位置可分为: (1) 驱动副在机架上 (2) 驱动副不在机架上
机械工程学院机械设计系
第一章 平面机构组成原理及其 自由度分析
2019年10月5日
机械工程学院机械设计系
第一章 平面机构组成原理及其 自由度分析
§1.1 机构的组成及运动简图 §1.2 平面机构自由度分析及应用举例 §1.3 平面机构组成原理 §1.4 平面机构的拓补结构理论*
机械工程学院机械设计系
图1.1.16 对应的机构运动简图
机械工程学院机械设计系
§1.2 平面机构自由度分析及应用举例
一、运动副的自由度和约束 二、平面机构自由度计算公式 三、机构可能运动条件及机构具有确定运
动条件 四、计算机构自由度应注意的问题
机械工程学院机械设计系
一、运动副的自由度和约束
运动副对该两构件 独立运动所加的限制称 为约束。约束数目等于 被其限制的自由度数。
图1.1.5 作平面运动构件 自由度
机械工程学院机械设计系
按运动副对被联接的两构件相对运动约 束数的不同分为:
低副: 两构件通过面接触而构成的运动副统称为低副;
高副: 凡两构件系通过点或线接触而构成的运 动副统称为高副;
按运动副的运动空间分:
平面运动副:指构成运动副的两构件之间的相对运动为平面 运动的运动副; 空间运动副:指构成运动副的两构件之间的相对运动为空间 运动。
结论
图1.1.19 机构自由度与确定运动
(一)机构可能运动的条件为:机构自由度数大于等于1。
(二)机构具有确定运动的条件为:机构输入的独立运动数目 等于机构的自由度数。
机械工程学院机械设计系
四、计算机构自由度时应注意的问题 (一) 复合铰链
两个以上构件同在一处以转动副相联接即构成复合铰 链。m个构件以复合铰链联接所构成的转动副数为(m-1)个 注意:复合铰链只存在于转动副中。
机构示意图
若只是为了进行初步的结构组成分析,了解动作原 理,表明机构的组成状况, 不考虑机构的比例尺,这种 简图称为机构运动示意图。
机械工程学院机械设计系
机构运动简图中的常用符号
机械工程学院机械设计系
机械工程学院机械设计系
机械工程学院机械设计系
绘制机构运动简图的步骤与方法
:
(1)对照实物或实物图,分析机构的动作原理、组成情况 和运动情况,确定其组成的各构件性质。
§1.1 机构的组成及运动简图
一、机构的组成
机构是一种具有确定运动的人为实物组合 体。机构的组成要素为构件和运动副。
二、机构运动简图
机械工程学院机械设计系
(一)零件与构件
从制造加工角度:机械由零件组成 零件——制造单元体
从运动和功能实现角度: 构件——独立运动的单元体
图1.1.1 内燃机连杆构件
注意:构件可以是单一零件,也可以是几个零件的组合联接
从上述例题可总结出平面机构结构分析步骤为:
(1)去除局部自由度,虚约束,并注意是否有复合铰链,由题 明确机构原动件为哪一构件。
(2)机构中若有高副,需高副低代,使机构成为全低副机构。 (3)从远离原动件处开始拆杆组,先拆Ⅱ级杆组,当不可能拆
Ⅱ级杆组时,再试拆Ⅲ级或更高级别杆组,且应保证每拆出 一个杆组后,余下部分仍应为一机构,且其自由度,必须与 原机构相同,直至只剩下原动件及机架。 (4)确定机构级别,将机构中最高级别的杆组级别,作为该机 构的级别。 (5)计算机构自由度,并检验上述杆组分析的正确性。
相关文档
最新文档
