太阳能电池模拟器PVS1000-光伏逆变器测试
光伏并网逆变器测试规范
深圳市晶福源电子技术有限公司并网逆变器电性能测试规范（此文档只适用于金太阳标准）拟制：彭庆飞/丁川日期：2012.11.19审核：石绍辉日期：2012.12.01复审：石绍辉日期：2012.12.07批准：石绍辉日期：2012.12.07文件编号：20111219生效日期：2013.1.1版本号：VA.1文件修订记录目录1目的 (6)2适用范围 (6)3定义 (6)4引用/参考标准 (6)5测试基本原则及判定准则 (6)5.1测试基本原则 (6)5.2 测试问题分类的基本原则和标准 (6)5.4 质量判定准则 (6)6测试仪器、测试工具、测试环境 (7)6.1 测试仪器 (7)6.2 测试工具 (7)6.3 测试环境 (7)7测试项目、测试说明、测试方法、判定标准 (7)7.1基本性能测试 (7)7.1.1 直流输入电压范围和过欠压测试 (7)7.1.2 电网电压响应测试 (8)7.1.3 电网频率响应测试 (9)7.1.4 并网电流直流分量 (10)7.1.5 并网电压的不平衡度测试 (10)7.1.6 功率因数测试 (10)7.1.7 效率测试 (11)7.1.8 最大功率点跟踪（MPPT）测试 (11)7.1.9 并网电流谐波测试 (13)7.1.10 噪声测试 (13)7.1.11 检测和显示精度测试 (14)7.1.12 母线软启动及浪涌电流测试 (15)7.1.13 自动开关机测试 (15)7.1.14 逆变软启动测试 (16)7.1.16 PV输入限流测试 (16)7.1.18 输出隔离变压测试 (16)7.1.19 恢复并网保护测试 (17)7.1.20 输出过流保护测试 (17)7.1.21 防反放电保护测试 (18)7.1.22 极性反接保护测试 (18)7.1.23 输入过载保护测试 (19)7.1.24 孤岛保护测试 (19)7.1.25 逆向功率保护测试 (21)7.1.26 EPO紧急关机测试 (22)7.1.29 EPO关机驱动电压测试 (22)7.1.30 电容放电时间测试 (23)7.1.31 死区时间测试 (23)7.1.33 母线电容纹波电流测试 (23)7.1.34 逆变滤波电容纹波电流测试 (24)7.1.35 逆变电感纹波电流测试 (24)7.2 故障模拟测试 (24)7.2.1 母线软启动失败测试 (24)7.2.3 输出变压器和电抗器过温模拟测试 (25)7.2.5 逆变晶闸管/接触器开路故障模拟测试 (25)7.2.7 风扇故障模拟测试 (26)7.2.8 输出相序接反保护测试 (26)7.2.9 输出缺相保护测试 (27)7.2.10 低电压穿越测试 (27)7.2.12 IGBT过温保护测试 (28)7.3 可靠性测试 (29)7.3.1 PV电压跳变测试 (29)7.3.2 电网电压跳变测试 (29)7.3.3 电网频率跳变测试 (30)7.3.4 老化及温升测试 (30)7.3.5 IGBT电压应力测试 (30)7.6 安全测试 (31)7.7.1 绝缘电阻、绝缘电压测试 (31)7.7.2 方阵绝缘阻抗测试 (31)7.7.3 连续残余电流测试 (32)7.7.4 着火漏电流测试 (32)7.7.3 残余电流突变测试 (32)7.7.4 接触电流测试 (33)7.8 环境试验（待完善） (34)7.9 EMC测试（待完善） (34)7.9.1 传导干扰测试 (34)7.9.2 辐射干扰测试 (35)7.9.3 静电放电抗扰性试验（ESD） (36)1 目的用以规范大功率光伏并网逆变器测试之测试项目、测试目的、测试方法、判定标准及判定准则等；规范光伏并网逆变器测试任务的接收、测试准备、测试进行、测试结束等测试阶段的条件和过程；规范光伏并网逆变器测试的基本原则、不合格问题分类与质量判定标准；2 适用范围适用于晶福源有限公司所生产的大功率光伏并网逆变器，及其小功率的并网逆变器的功能与性能。
光伏逆变器测试流程
光伏逆变器测试流程The testing process of photovoltaic inverters is a crucial step to ensure the safety and efficiency of these devices. 光伏逆变器的测试过程是确保这些设备安全和高效运行的关键步骤。
There are several steps involved in the testing process, each of which plays a critical role in ensuring the overall performance of the inverter. 测试过程涉及多个步骤，每个步骤在确保逆变器整体性能方面发挥着关键作用。
From input testing to output verification, each phase of testing serves to identify any potential issues that could affect the functionality of the inverter. 从输入测试到输出验证，测试的每个阶段都旨在识别可能影响逆变器功能的潜在问题。
The first step in the testing process involves input testing, where the inverter is subjected to various input voltage and frequency levels to ensure it can handle different conditions. 测试过程的第一步涉及输入测试，其中逆变器会受到多种输入电压和频率水平的影响，以确保它能够处理不同的条件。
This phase of testing is critical as it helps to determine the inverter's ability to withstand fluctuations in input power, which is essential for its reliability in real-world applications. 这个测试阶段至关重要，因为它有助于确定逆变器抵御输入功率波动的能力，这对其在现实应用中的可靠性至关重要。
光伏逆变器测试规划

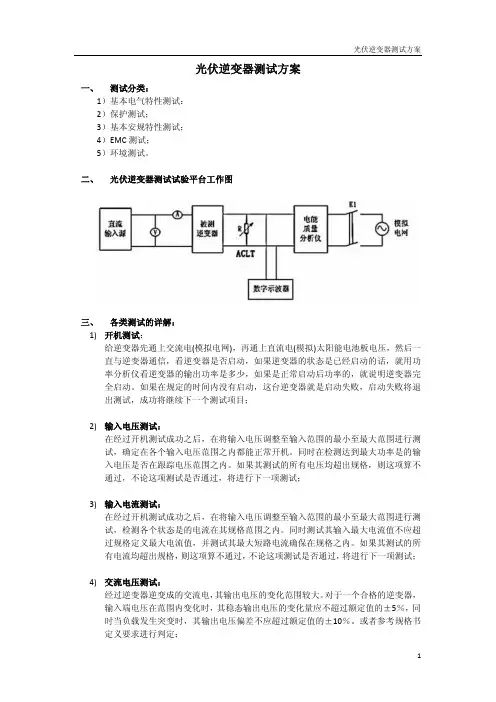

光伏逆变器测试方案一、 测试分类：1）基本电气特性测试：2）保护测试；3）基本安规特性测试；4）EMC测试；5）环境测试。
二、 光伏逆变器测试试验平台工作图三、 各类测试的详解：1)开机测试：给逆变器先通上交流电(模拟电网)，再通上直流电(模拟)太阳能电池板电压，然后一直与逆变器通信，看逆变器是否启动，如果逆变器的状态是已经启动的话，就用功率分析仪看逆变器的输出功率是多少，如果是正常启动后功率的，就说明逆变器完全启动。
如果在规定的时间内没有启动，这台逆变器就是启动失败，启动失败将退出测试，成功将继续下一个测试项目；2)输入电压测试：在经过开机测试成功之后，在将输入电压调整至输入范围的最小至最大范围进行测试，确定在各个输入电压范围之内都能正常开机。
同时在检测达到最大功率是的输入电压是否在跟踪电压范围之内。
如果其测试的所有电压均超出规格，则这项算不通过，不论这项测试是否通过，将进行下一项测试；3)输入电流测试：在经过开机测试成功之后，在将输入电压调整至输入范围的最小至最大范围进行测试，检测各个状态是的电流在其规格范围之内。
同时测试其输入最大电流值不应超过规格定义最大电流值，并测试其最大短路电流确保在规格之内。
如果其测试的所有电流均超出规格，则这项算不通过，不论这项测试是否通过，将进行下一项测试；4)交流电压测试：经过逆变器逆变成的交流电，其输出电压的变化范围较大。
对于一个合格的逆变器，输入端电压在范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。
或者参考规格书定义要求进行判定；5)额定输出电流(或额定输出容量)测试：表示在规定的负载功率因数范围内逆变器的额定输出电流。
有些逆变器产品给出的是额定输出容量，其单位以VA或KVA表示。
逆变器的额定容量是当输出功率因数为1（即纯阻性负载）时，额定输出电压为额定输出电流的乘积。
太阳能电池特性模拟器、光伏发电实验室概要
深圳市菊水皇家科技有限公司郭立如深圳市菊水皇家科技有限公司深圳市菊水皇家科技有限公司郭立如深圳市菊水皇家科技有限公司深圳市菊水皇家科技有限公司郭立如PVS1000系列太阳能电池阵列模拟器技术参数品名ProductName型号Model容量Power制作方式Working输入Input相数电压phaseVoltage太阳能电池阵列模拟器PVS1750750KW开关PWM3￠4w380V±10%50Hz±10%1000V900A0.8%FS(满量程)电压±0.1%FSSolarArraySimulator频率Frequency电压电流VoltageCurrent输出Output 纹波电压Ripple电源调整率LoadRegulation负载调整率LoadRegulation电压解析度VResolution电流解析度CResolution功率解析度PowerResolution显示LCDDisplay通讯接口Interface设定项目电压调节CV电流调节CC功率调节CP电压Voltage设定精确度电流Current功率Wattage测量精确度电压Voltage电流Current功率Wattage±1%FS1V0.1A0.1KW电压V、电流A、功率W、时间TRS232（RS485,GPIB为可选）0%-100%额定电压可调0%-100%额定电流可调0%-100%额定功率可调±0.8%FS±1%FS±1%FS0.5%FS+5dgt0.5%FS+5dgt0.8%FS+5dgt 1．高效多晶硅太阳能电池板模式设定2.标准单晶硅太阳能电池板模式设定3.薄膜太阳能电池板模式设定PV曲线设定1.电源内部可存储2000条PV曲线2.每条曲线有128个点，MPP处的点数密集度大存储组数Memorynumber遥控模式RemoteModelSAS模式SASModel限流设定I-LIMSet限压设定V-LIMSet保护Protection共9组，每组可记忆电压、电流值，功率值，可快速方便调用结合上位机可使电源模拟单条或多达1000条I-V曲线输出，具体功能见上位机软件说明通过用户自定义设定可模拟不同的太阳能电池板I-V曲线输出，具体功能见上机软件说明O-MaxCurrent（超过电流设定值电源保护，停止输出）O-MaxVoltage（超过电压设定值电源保护，停止输出）过压OverVoltage过流OverCurrent过温OverTemp短路ShortCircuit深圳市菊水皇家科技有限公司深圳市菊水皇家科技有限公司冷却方式Cooling运行环境Environment结构形式Configuration重量Weight(Kg)体积W×H×D(mm)风扇强制冷却0～40℃柜式20001000X1580X180020%～80%RH(不结露)郭立如15KW30KW深圳市菊水皇家科技有限公司。
模拟太阳能电池组件测试仪系统参数校验方法
模拟太阳能电池组件测试仪系统参数校验方法1、目的：使测试仪处于最优测试状态，测试结果更接近真实情况。
2、校验条件：测试环境温度25℃，测试光强1000 W/M2，AM=1.5。
3、校验频率：光强校正1次/ 3月，Rf 校正1次/ 每班或更换产品型号。
4、校验方法及步骤1）、利用标准电池片将测试光强校准为标准光强1000 W/M2。
2）、环境温度调至25℃左右，试测时测试温度至25±2℃，可以进行校验。
3）、按照《最终测试操作规程》，以规范的操作启动测试仪。
4）、按照将要在实际工作中测试的组件所使用电池片的规格，将匹配的标准组件接入测试仪，放置至测试台中间位置（距设备两端出口各0.7m以上），例如，测试103mm片的50W组件，用50W的标准组件校验，而要测试125mm片的38W组件，则用125mm片的75W标准组件校验。
5）、打开测试软件，进入PARAMETER子菜单，按照标准组件的规格设置好与之匹配的测试参数（其中Rf待定，暂设为0.2），设置参考《组件测试参数设置表》，然后间歇性的进行校验测试，注意保持测试温度。
6）、观测每次测试结果，与标准组件数据进行比较，主要比较两者之间的Isc 大小，按结果来校正Rf，假设现在设定的Rf为Rf1，测得Isc为Isc1，标准组件Isc为Isc0，Rf应该校正为Rf0，则有Isc0/Rf0=Isc1/Rf1。
以此来逐渐校正Rf0。
每次校正后测试3~5次，其间不断的（每次测试）在规定范围内移动标准电池组件，综合测试结果与标准数据进行比较。
每次测试Isc均在(1±0.02)Isc0范围内时，可以认为系统参数Rf已经调至适当大小。
然后存盘退出PARAMETER界面。
基于PVsyst模拟仿真的光伏电站发电性能验证方法

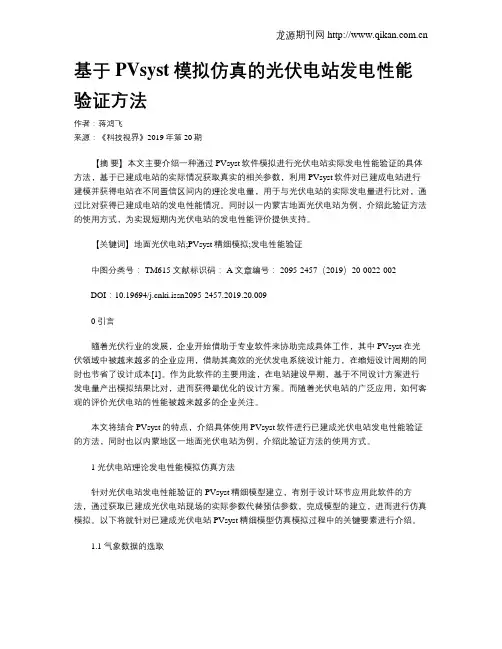

基于PVsyst模拟仿真的光伏电站发电性能验证方法作者：蒋鸿飞来源：《科技视界》2019年第20期【摘要】本文主要介绍一种通过PVsyst软件模拟进行光伏电站实际发电性能验证的具体方法，基于已建成电站的实际情况获取真实的相关参数，利用PVsyst软件对已建成电站进行建模并获得电站在不同置信区间内的理论发电量，用于与光伏电站的实际发电量进行比对，通过比对获得已建成电站的发电性能情况。
同时以一内蒙古地面光伏电站为例，介绍此验证方法的使用方式，为实现短期内光伏电站的发电性能评价提供支持。
【关键词】地面光伏电站;PVsyst精细模拟;发电性能验证中图分类号： TM615 文献标识码： A 文章编号： 2095-2457（2019）20-0022-002DOI：10.19694/ki.issn2095-2457.2019.20.0090 引言隨着光伏行业的发展，企业开始借助于专业软件来协助完成具体工作，其中PVsyst在光伏领域中被越来越多的企业应用，借助其高效的光伏发电系统设计能力，在缩短设计周期的同时也节省了设计成本[1]。
作为此软件的主要用途，在电站建设早期，基于不同设计方案进行发电量产出模拟结果比对，进而获得最优化的设计方案。
而随着光伏电站的广泛应用，如何客观的评价光伏电站的性能被越来越多的企业关注。
本文将结合PVsyst的特点，介绍具体使用PVsyst软件进行已建成光伏电站发电性能验证的方法，同时也以内蒙地区一地面光伏电站为例，介绍此验证方法的使用方式。
1 光伏电站理论发电性能模拟仿真方法针对光伏电站发电性能验证的PVsyst精细模型建立，有别于设计环节应用此软件的方法，通过获取已建成光伏电站现场的实际参数代替预估参数，完成模型的建立，进而进行仿真模拟。
以下将就针对已建成光伏电站PVsyst精细模型仿真模拟过程中的关键要素进行介绍。
1.1 气象数据的选取作为光伏电站发电性能仿真过程中，对模拟结论影响最为直接的输入量，此数据的准确性将直接导致最终模拟结论的准确性。
光伏逆变器测试方法
光伏逆变器测试方法
1. 嘿，你知道光伏逆变器测试第一步要干啥吗？就好比你要去一个新地方，得先知道咋走一样！那就是外观检查啊！看看它有没有磕磕碰碰啊，螺丝松没松啊之类的。
你想想，要是外表都有问题，它里面能好到哪儿去呀，对吧？
2. 哎呀，接下来可重要啦！就跟给人做体检似的，要测试它的电气性能啦！这可得仔细咯，看看输出功率够不够呀，电压稳不稳定呀。
不然接上电了出啥毛病可咋办哟！
3. 哇塞，还有绝缘测试呢！你说这是不是就像给光伏逆变器穿了一层保护衣呀？得确保它不会漏电啥的呀，这可关乎安全呢，可不能马虎呀！
4. 嘿呀，然后就是效率测试啦！这就好比你干一件事，得看看投入和产出成不成正比呀。
要是效率低，那不是浪费咱的精力和钱嘛！
5. 还有还有，环境适应性测试可别忘了呀！它能不能经受住各种天气呀，温度变化呀。
就像人一样，得适应不同的环境才能好好生存呀！
6. 哇哦，稳定性测试也很关键哟！这就好像你走在路上，得稳稳当当的才放心呀。
如果它老是出毛病，那多闹心呀！
7. 最后呀，一定得做好保护功能测试呢！这相当于给光伏逆变器请了个保镖呀，遇到问题能及时保护它。
要是没这个，那不就危险了嘛！
我的观点结论就是：光伏逆变器测试方法真的很重要，每个环节都不能掉以轻心，只有这样才能保证它可靠地工作呀！。
太阳能电池的测试条件与太阳模拟器
在测量单体电池时，辐照不均匀度应使用不超过待测电池面积1/4的检测电池来检测。在测量组件时，应使用不超过待测组件面积1/10的检测电池来检测。 辐照不稳定度＝±（最大辐照度－最小辐照度）/（最大辐照度＋最小辐照度）
3．3．2辐照不稳定的检测
3．3．3光谱失配误差计算
式 中：
分别是被测电池（T）和标准电池（S）在AM1.5状态下的相对光谱电流，即光谱电流i(λ)与短路电流I之比：
光谱失配误差=
(3.3.1)
(3.3.1)
еAM1.5(λ)的相对偏差：
即 :
B(λ)－1定义为光谱，它表示太阳模拟器光谱辐照度еsim(λ)和AM1.5的光谱辐照度。
太阳能模拟器分类
通常称为光强，即入射到单位面积上的光功率，单位是W/m2或mw/cm2。
辐照度及其均匀性
光谱分布
对空间应用，规定的标准辐照度为1367w/m2（另一种较早的标准规定为1353 w/m2），对地面应用，规定的标准辐照度为1000 w/m2。实际上地面阳光和很多复杂因素有关，这一数值仅在特定的时间及理想的气候和地理条件下才能获得。地面上比较常见的辐射照度是在600~900 w/m2范围内，除了辐照度数值范围以外，太阳辐射的特点之一是其均匀性，这种均匀性保证了同一太阳电池方阵上各点的辐照度相同。 太阳电池对不同波长的光具有不同的响应，就是说辐照度相同而光谱成分不同的光照射到同一太阳电池上，其效果是不同的，太阳光是各种波长的复合光，它所含的光谱成分组成光谱分布曲线，而且其光谱分布也随地点、时间及其它条件的差异而不同，在大气层外情况很单纯，太阳光谱几乎相当于6000K的黑体辐射光谱，称为AMO光谱。在地面上，由于太阳光透过大气层后被吸收掉一部分，这种吸收和大气层的厚度及组成有关，因此是选择性吸收，结果导致非常复杂的光谱分布。而且随着太阳天顶角的变化，阳光透射的途径不同吸收情况也不同。所以地面阳光的光谱随时都在变化。因此从测试的角度来考虑，需要规定一个标准的地面太阳光谱分布。目前国内外的标准都规定，在晴朗的气候条件下，当太阳透过大气层到达地面所经过的路程为大气层厚度的1.5倍时，其光谱为标准地面太阳光谱，简称AM1.5标准太阳光谱。此时太阳的天顶角为48.19，原因是这种情况在地面上比较有代表性。
pv试验报告
PV试验报告一、引言该试验报告旨在记录对光伏（Photovoltaic，简称PV）系统进行的试验结果。
光伏系统是一种将太阳能转化为电能的装置，由太阳能电池板（Photovoltaic Panel），逆变器（Inverter）和电池储能系统（Battery Energy Storage System）等组成。
本次试验旨在评估光伏系统的性能和可靠性，以及分析其在不同条件下的发电效果。
二、试验目的本次试验的主要目的是：1.测量光伏系统在不同光照条件下的发电效果；2.分析光伏系统在恶劣天气条件下的性能表现；3.评估光伏系统在不同温度下的电能转化效率。
三、试验设备与方法本次试验所需的设备包括：•太阳能电池板；•逆变器；•电源线；•测量仪器（如多用电表）；•温度计；•试验记录表格。
试验步骤如下：1.将太阳能电池板安装在适当的位置，确保其能够充分接收到阳光；2.连接逆变器并接通电源线；3.使用测量仪器对太阳能电池板的输出电压和电流进行测量，并记录结果；4.在一定时间范围内，根据日照强度和温度的变化，进行多次测量；5.在恶劣天气条件下，如阴天或下雨天，观察光伏系统的性能表现；6.测量太阳能电池板的温度，并记录结果。
四、试验结果与分析4.1 发电效果的测量结果根据试验过程中的测量数据，得到了不同光照条件下的发电效果数据。
以下是部分数据的示例：光照强度（W/m2）输出电压（V）输出电流（A）电能转化效率（%）100020.1 5.215.78 120022.3 5.816.47 150025.6 6.517.54从上述数据可以看出，光伏系统的发电效果随着光照强度的增加而提高。
然而，电能转化效率并非线性增加，而是呈现出逐渐减小的趋势。
4.2 恶劣天气条件下的表现试验中也模拟了恶劣天气条件下光伏系统的性能表现。
在阴天和下雨天的情况下，发现光伏系统的发电效果显著减弱。
在阴天条件下，光照强度下降到500W/m2，输出电压和电流也相应降低，电能转化效率达到了12%左右。
光伏逆变器测试标准
光伏逆变器测试标准光伏逆变器是光伏发电系统中的核心设备，其性能稳定与否直接影响着光伏发电系统的发电效率和安全性。
因此，对光伏逆变器的测试标准显得尤为重要。
本文将从光伏逆变器测试的必要性、测试内容、测试方法等方面进行详细介绍。
一、光伏逆变器测试的必要性。
光伏逆变器是将光伏组件所产生的直流电转换为交流电的关键设备，其性能直接关系到光伏发电系统的发电效率和安全性。
因此，对光伏逆变器的测试必不可少。
通过测试，可以全面了解光伏逆变器的性能指标，确保其正常运行，提高光伏发电系统的发电效率和安全性。
二、光伏逆变器测试内容。
1. 输入特性测试，包括直流输入电压范围、最大输入电压、启动电压等指标的测试，以确保光伏逆变器能够正常接收光伏组件的直流电输入。
2. 输出特性测试，包括交流输出电压范围、频率范围、输出功率波形等指标的测试，以确保光伏逆变器能够稳定输出符合要求的交流电。
3. 效率测试，包括光伏逆变器的转换效率、峰值效率、欧洲效率等指标的测试，以确保光伏逆变器在电能转换过程中能够达到较高的能量利用率。
4. 稳定性测试，包括光伏逆变器在不同工作环境下的稳定性测试，以确保其在各种恶劣环境下都能够正常运行。
5. 安全性测试，包括过压保护、过流保护、短路保护等指标的测试，以确保光伏逆变器在异常情况下能够及时做出相应的保护措施，确保系统的安全运行。
三、光伏逆变器测试方法。
1. 实验室测试，通过在实验室环境下对光伏逆变器进行各项性能指标的测试，以获取准确的测试数据。
2. 场地测试，在实际光伏发电系统中对光伏逆变器进行性能测试，以获取真实的工作状态下的性能指标。
3. 对比测试，通过对同类光伏逆变器的性能指标进行对比测试，以评估其性能优劣。
四、总结。
光伏逆变器测试标准的制定和执行，对于保障光伏发电系统的正常运行和发电效率至关重要。
只有通过科学严谨的测试方法，才能确保光伏逆变器能够稳定、高效、安全地运行，从而为光伏发电系统的发电效率和安全性提供保障。
太阳能光伏逆变器测试及分析
太阳能光伏逆变器测试及分析随着人们对环境保护的日益重视，可再生能源成为未来发展的重要方向。
其中，由太阳能发电的光伏电站受到越来越多的关注。
在光伏电站中，逆变器是一个关键的组件，它将直流电转换为交流电，并控制其输出的电压、频率和相位等参数。
因此，对逆变器进行测试和分析对于光伏发电系统的正常运行具有至关重要的意义。
一、逆变器测试的重要性逆变器在光伏电站中扮演着至关重要的角色，其性能直接影响着光伏电站的发电效率和可靠性。
因此，对逆变器进行测试和分析，既可以保证光伏电站的正常运行，又可以优化系统性能，提高发电效率。
主要有以下三个方面的测试内容：1.电压、电流等基本参数测试逆变器的主要功能是将直流电转换为交流电，并控制其输出的电压、电流等参数。
因此，在测试逆变器时，首先需要测试其输入输出电压、电流等基本参数。
此外，还要测试逆变器的功率因数、总谐波失真率等指标，以保证逆变器的性能指标符合要求。
2.温度和湿度等环境参数测试逆变器工作时会产生一定的热量，因此需要测试逆变器的温度。
此外，还需要测试逆变器所处环境的湿度、风力等参数，以确保逆变器在各种环境条件下都能正常运行。
3.电磁兼容性测试逆变器工作时会产生一定的电磁干扰，对于周围的其他设备和系统可能产生影响。
因此，需要测试逆变器的电磁兼容性，以确保其不会对周围的设备产生干扰。
二、逆变器测试的方法逆变器测试的方法一般有以下三种：1.基于实际光伏电站的测试这种方法是最为直接、实际和全面的测试方法。
通过在实际光伏电站上进行测试，可以直接测试逆变器的实际性能和运行情况，包括逆变器的输入输出电压、电流、功率等参数，同时还可以测试逆变器所处环境的温度、湿度等参数。
这种方法的优点是测试结果最为准确可靠，缺点是要求有实际光伏电站作为测试平台，测试成本较高。
2.基于实验室测试台的测试这种方法需要建立一个实验室测试台，并按照实际情况模拟光伏电站的各种条件，例如输入电压、光照强度、温度、湿度等。
光伏逆变器测试方法
光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。
具体项目的保护动作的要求其中哪个信号，请查看下表1。
GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。
表11模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。
b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：图31.1 交流过电流测试测试方法：图4 交流过电流测试图a.按图3、4连接线路；b.把控制面板上的AC_I的端子拔掉，在AC_I的端子的2、4脚加入对应等效电流的交流电压信号。
如图4。
电流等效电压的关系：5A=1V。
交流过电流整定值24A对应的等效交流电压为4.8Vrms.c.电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值；d.交流电压信号跳变：从0V开始跳变到V1+0.2，从0V开始跳变到过流保护整定值的110%，从0V开始跳变到过流保护整定值的150%，分别测量保护动作的时间；e.电网的频率设为60Hz，重复c～d步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平）,并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。
1.2 直流过欠压保护测试方法：图5 直流过欠压测试图a.按图3、5接线路；b.把控制面板上的Solar_Vdc端子拔掉，从PV-OV/UV端子外加直流电压信号，1脚为正，2脚为负。
直流信号与实际直流电压关系：模拟信号1V=实际电压122.67V；c.电网频率为50Hz，直流电压从保护整定值的90%缓慢（0.01V步长）增加到保护点，记录保护点的电压值V1，换算成实际电压值；d.直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01，从额定电压开始跳变增加到保护整定值的110%，从额定电压开始跳变增加到保护整定值的150%，分别测试量保护动作时间；e.直流电压从保护整定值的110%缓慢下降（0.01V步长）到保护装置动作为止，测量直流电压值V2；f.直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01，从额定电压开始跳变下降到保护整定值的90%，从额定电压开始跳变下降到保护整定值的80%，测试量保护动作时间；g.电网频率设为60Hz，重复c～f步骤。
光伏逆变器整机测试报告模板
光伏逆变器整机测试报告模板[公司名称]光伏逆变器整机测试报告[报告编号]日期：[日期]1. 介绍本测试报告旨在评估[公司名称]生产的光伏逆变器整机的性能，并提供相关测试结果和结论。
该逆变器已按照[相关标准]进行测试。
2. 测试项目2.1 输入电压范围和频率2.2 输出电压范围和频率2.3 最大输出功率2.4 效率2.5 峰值功率追踪效率2.6 隔离性能2.7 温度范围2.8 保护功能3. 测试方法3.1 输入电压范围和频率：将逆变器连接到符合标准范围的电源，并逐步调整输入电压并记录结果。
3.2 输出电压范围和频率：将逆变器连接到负载，并逐步调整输出电压并记录结果。
3.3 最大输出功率：将逆变器连接到符合标准条件的光伏模块，并记录输出功率。
3.4 效率：在符合标准条件下，记录逆变器的输入功率和输出功率，并计算效率。
3.5 峰值功率追踪效率：在不同光照条件下，记录逆变器的最大输出功率。
3.6 隔离性能：在符合标准条件下，记录逆变器的隔离性能，包括输入/输出的电气隔离。
3.7 温度范围：将逆变器放置在不同温度环境中，并记录其正常工作范围。
3.8 保护功能：模拟各种故障情况，如短路、过载等，记录逆变器的保护功能。
4. 测试结果4.1 输入电压范围和频率：[输入测试结果]4.2 输出电压范围和频率：[输出测试结果]4.3 最大输出功率：[最大输出功率测试结果]4.4 效率：[效率测试结果]4.5 峰值功率追踪效率：[峰值功率追踪效率测试结果]4.6 隔离性能：[隔离性能测试结果]4.7 温度范围：[温度范围测试结果]4.8 保护功能：[保护功能测试结果]5. 结论[公司名称]光伏逆变器整机经过测试，符合[相关标准]的要求，性能稳定可靠。
该逆变器可用于光伏发电系统的应用。
6. 建议根据本次测试的结果，建议[公司名称]在生产过程中注意以下问题：- [建议1]- [建议2]7. 附件[测试数据表格、照片等的附件]8. 感谢感谢[公司名称]提供光伏逆变器整机进行测试的机会，同时感谢测试人员的辛勤工作。
太阳能光伏并网逆变器测试方案
太阳能光伏并网逆变器测试方案
逆变器测试系统以逆变器性能测试为核心，包括转换效率、孤岛保护能力、供电质量等参数，并为逆变器提供光伏阵列仿真直流电输入和模拟交流市电供电环境，为逆变器测试提供完整的测试平台。
逆变器测试
1.允许承受最大光伏方阵功率大小，以及最大功率点的范围
2.方阵的开路电压与方阵短路电流大小
3.逆变器模拟并入电网测试
4.逆变器的效率，功率因数，电流谐波含量
5.逆变器输出的电压范围，频率范围
6.逆变器的保护(过/欠压，过/欠频，过流，防反放电，极性反接，过载，防孤岛效应)
7. 逆变器额定输出功率，最大输出功率
系统组成
光伏阵列仿真直流电源
直流功率计
交流仿真电源
系统仿真阻抗
逆变器测试单元
交流功率计
孤岛效应测试仪-负载
吸收负载
逆潮流保护器
交流功率计
整套系统满足：
DO-160, MIL-STD-704, EUROCAE 14D，EN 61000-3-2, EN 61000-3-3, EN 61000-4-11,IEC62116、UL 1741:1999等标准测试要求，为您提供一站式解决方案。
光伏逆变器综合测试系统和国家标准
500KW光伏逆变器整机测试技术方案光伏逆变器综合测试系统和国家标准测试技术方案深圳市菊水皇家科技有限公司地址：深圳市南山区西丽阳光工业区翻身小区10栋6楼郭立如134********QQ:17284324日期：2012-8-11深圳市菊水皇家科技有限公司郭立如134********QQ:17284324目录1范围 (1)2规范性引用文件 (1)3测试项目及要求 (3)3.1概述 (3)3.2检测项目 (3)4电气性能及环境安全试验方法和技术要求 (6)4.1转换效率 (6)4.2并网谐波电流 (8)4.3功率因素 (9)4.4电网电压响应 (10)4.5电网频率响应 (11)4.6直流分量 (12)4.7电压不平衡度 (12)4.8噪声 (13)4.9防孤岛效应保护 (14)4.10低电压穿越 (16)4.11交流侧短路 (17)4.12防反放电 (18)4.13极性反接 (18)4.14直流过载保护 (18)4.15直流过压保护 (18)4.16方阵绝缘阻抗检测 (19)4.17方阵残余电流检测 (20)4.18通讯功能 (20)4.19自动开关机 (20)4.20软启动 (21)4.21绝缘电阻、绝缘强度 (21)4.22外壳防护等级 (21)4.23恒定湿热 (22)4.24低温启动 (23)4.25高温启动及工作 (23)4.26功率控制与电压调节 (24)4.27连续工作 (24)4.28温升 (24)5电磁兼容测试 (26)5.1温升静电放电抗扰度 (26)5.2电快速瞬变脉冲群抗扰度 (27)5.3浪涌抗扰度 (28)5.4射频传导抗扰度 (29)5.5工频磁场抗扰度 (30)5.6阻尼振荡波抗扰度 (31)5.7电压波动抗扰度 (32)5.8辐射电磁场抗扰度 (33)5.9传导发射 (34)5.10辐射发射 (35)6机体和结构质量检查 (36)7震动测试 (36)8老化测试 (37)9检验规则 (37)9.1检验分类 (38)9.2出厂检验 (39)500KW光伏逆变器整机测试技术方案1范围本技术方案规定了500KWp光伏并网逆变器整机测试项目的技术要求、试验方法及检验规则等。
太阳光模拟器光谱对光伏组件I-V特性测试的影响分析
太阳光模拟器光谱对光伏组件I-V特性测试的影响分析
陈昊旻;朱冰洁
【期刊名称】《太阳能》
【年(卷),期】2024()1
【摘要】太阳光模拟器是目前测试光伏组件I-V特性的主流设备,然而其光谱辐照
度与标准太阳光谱(AM1.5G)的辐照度存在差异,此差异是造成测试结果偏差的主要原因之一。
从光谱匹配度、光谱覆盖率(SPC)和光谱偏离率(SPD)的角度对3台太
阳光模拟器光谱进行了分析,并结合目前市场上主流的PERC、HJT、TOPCon 3种光伏组件的光谱响应特性,通过计算光谱失配因子来分析光谱对光伏组件I-V特性
测试结果的影响。
分析结果显示:1)光伏组件I-V特性测试结果偏高或偏低与光谱
匹配度等级无关,而是由参考器件光谱响应和测试样+品光谱响应差异处的光谱分布决定。
2)通常,A级光谱匹配度的太阳光模拟器SPC接近100%,在光谱匹配度等级一致时,使用SPD较小的太阳光模拟器测试光伏组件I-V特性,得到的结果偏差更小。
3)为更准确测试光伏组件的I-V特性,推荐使用具有与样品相同光谱响应的参考器件,或进行光谱失配修正。
【总页数】6页(P77-82)
【作者】陈昊旻;朱冰洁
【作者单位】无锡市检验检测认证研究院
【正文语种】中文
【中图分类】TM914.41;TM938.71
【相关文献】
1.光伏组件用太阳模拟器I-V测试仪校准方法研究
2.光谱失配误差对光伏组件测试的影响研究
3.太阳模拟器辐照不均匀性对光伏组件Ⅰ-Ⅴ性能测试的影响
4.结电容对光伏器件I-V特性测试的影响
5.并网光伏电站光伏组件的实验室I-V特性测试
因版权原因，仅展示原文概要，查看原文内容请购买。
