循环彩灯控制器的设计课程设计循环彩灯控制器设计课程设计设计目的：本课程设计的目的是让学生学习如何设计一个简单的循环彩灯控制器。
通过学习这个课程，学生将了解控制器的工作原理、电路设计、软件编程等方面的知识，并且掌握一定的实践操作能力。
课程目标：1. 理解循环彩灯控制器的工作原理；2. 掌握电路设计原理和方法；3. 掌握单片机程序设计方法；4. 能够独立设计循环彩灯控制器电路和程序。
课程大纲：第一章循环彩灯控制器的工作原理1.1 循环彩灯的基本原理；1.2 循环彩灯控制器的基本原理；1.3 循环彩灯控制器的分类。
第二章电路设计2.1 循环彩灯控制器电路的组成；2.2 电路元件的选型和参数计算；2.3 建立例程进行电路仿真；2.4 布局设计；2.5 原理图绘制。
第三章单片机程序设计3.1 概述C语言程序设计基础；3.2 循环彩灯控制器程序的基本流程；3.3 控制器的主程序设计；3.4 IO口和定时器的编程；3.5 中断优化程序设计。
第四章循环彩灯控制器的实现4.1 控制器电路板的焊接和测试；4.2 单片机软硬件程序烧录；4.3 硬件调试；4.4 软件调试。
设计流程：1. 理解循环彩灯控制器的工作原理。
在听讲、课外阅读和答疑互动等多种形式下，加强对循环彩灯、循环彩灯控制器的工作原理、分类等方面的理解。
2. 电路设计。
采用理论教学和实践操作相结合的方式，按照课程大纲的要求，进行电路设计，包括电路元件的选型和参数计算、建立例程进行电路仿真、布局设计、原理图绘制等环节。
3. 单片机程序设计。
理解C语言程序设计的基本概念和流程，在掌握单片机程序设计方法以后，独立完成循环彩灯控制器程序的编写，并利用仿真软件进行调试。
4. 循环彩灯控制器的实现。
根据设计流程，焊接电路板并进行测试，根据需要对电路板和程序进行调试和优化，最终实现循环彩灯控制器。
实验教学：在课程教学中，通过多样化的实验教学方式，激发学生的学习兴趣和主动性，提高学生的实践操作能力。
彩灯循环显示控制器课程设计报告
课程设计课程名称电子技术综合设计与实践题目名称彩灯循环控制器学生学院专业班级学号学生姓名指导教师2011年11月17日大学课程设计任务书题目名称彩灯循环控制器学生学院专业班级姓名学号一、课程设计的内容达成彩灯循示器的任。
二、课程设计的要求与数据要求包含：1. 10 路彩灯分用DE2 上的 10 个 LED 灯 L 0、 L1⋯ ..L9模，置 1 个数管用来行 10 路彩灯的号示。
2.要求示四种不一样的花型： 1）10 路彩灯依据 L 0、 L 1⋯ ..L9的序流点亮，相的数管挨次示数字 0、 1、 2⋯.9。
2） 10 路彩灯依据先奇数次灯、后偶数次灯的序流点亮，相的数管挨次示1、3、5、7、9、0、 2、4、 6、 8。
3） 10 路彩灯依据L0L1亮、L1 L 2亮、L2L 3亮、⋯L8L9的、L 9L 0序流点亮。
4） 10 路彩灯依据L0 L9、 L1L8、 L2L7、 L3 L6、L4L5的序挨次点亮，而后按相反的序挨次掉。
以上四栽花型向来频频循示，每栽花型中的灯点亮隔1s。
3.控制路有启和复位按。
按下复位按，数管自清零不作示；按下启按，彩灯按上述律化。
三、课程设计应达成的工作1.利用各样子器件彩灯循控制器；2.利用 DE2 板所的路行；3.路果，撰写程告。
四、课程设计进度安排序号设计各阶段内容地址起止日期程目，剖析目要求及熟习 2 号楼1件。
214礼拜一实验 2号楼2查阅资料，提出设计方案并谈论，设计电路。
214礼拜二实验 2号楼3 4进行原理图输入并调试电路214礼拜三实验 2号楼调试电路、改良214礼拜四实验 2号楼5下载并检查214礼拜五6五、应采集的资料及主要参照文件参照文件一定是学生在课程设计中真实阅读过和运用过的，文件依据在正文中的出现次序摆列。
各种文件的书写格式以下：a．连续第一版物[ 序号 ]作者名．文件题名[J]．期刊名，第一版年份，卷号（期号）：引用部分起止页码。
实验六 循环彩灯控制器的设计
实验六循环彩灯控制器的设计一、设计目的1、学习用状态机设计特色电路；2、牢固掌握用VHDL语言编写状态机程序的方法和技巧。
二、设计要求1、编写循环彩灯控制器的VHDL源程序；2、在MAX+PLUSII上进行编译、综合、适配、引脚锁定、下载测试；3、在MAX+PLUSII上进行波形仿真的测试；4、写出设计性实验报告。
三、设计提示1、设计一种楼梯照明控制器，该控制器控制红、绿、黄三个发光管循环发光，要求红灯亮2秒，绿灯亮3秒，黄灯亮1秒。
2、引脚锁定及下载测试提示：如果目标器件是EPF10K10，自行锁定引脚。
3、设计的VHDL程序所用时钟频率为1HZ。
四、实验报告要求根据以上的实验内容写出实验报告，包括程序设计、软件编译、仿真分析、硬件测试和详细实验过程；设计原程序，程序分析报告、仿真波形图及其项目分析。
程序清单：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY CAIDENG ISPORT(CLK,RST:IN STD_LOGIC;R,G,Y:OUT STD_LOGIC);END CAIDENG;ARCHITECTURE one OF CAIDENG ISTYPE STATE_TYPE IS(S0,S1,S2,S3,S4,S5);SIGNAL STATE:STATE_TYPE;BEGINPROCESS(CLK,RST)BEGINIF RST='1'THEN STATE<=S0;ELSIF CLK'EVENT AND CLK='1' THEN CASE STATE ISWHEN S0=>R<='1';G<='0';Y<='0';STATE<=S1;WHEN S1=>R<='1';G<='0';Y<='0';STATE<=S2;WHEN S2=>R<='0';G<='0';Y<='1';STATE<=S3;WHEN S3=>R<='0';G<='1';Y<='0';STATE<=S4;WHEN S4=>R<='0';G<='1';Y<='0';STATE<=S5;WHEN S5=>R<='0';G<='1';Y<='0';STATE<=S0;END CASE;END IF;END PROCESS;END one;实验结果：。
欧姆龙循环彩灯课程设计(自编)

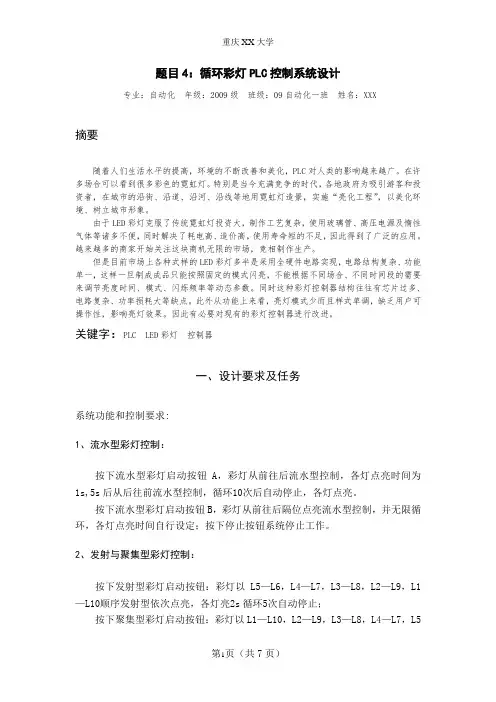

题目4：循环彩灯PLC控制系统设计专业：自动化年级：2009级班级：09自动化一班姓名：XXX摘要随着人们生活水平的提高，环境的不断改善和美化，PLC对人类的影响越来越广。
在许多场合可以看到很多彩色的霓虹灯。
特别是当今充满竞争的时代，各地政府为吸引游客和投资者，在城市的沿街、沿道、沿河、沿线等地用霓虹灯造景，实施“亮化工程”，以美化环境、树立城市形象。
由于LED彩灯克服了传统霓虹灯投资大，制作工艺复杂，使用玻璃管、高压电源及惰性气体等诸多不便，同时解决了耗电高、造价高，使用寿命短的不足，因此得到了广泛的应用。
越来越多的商家开始关注这块商机无限的市场，竞相制作生产。
但是目前市场上各种式样的LED彩灯多半是采用全硬件电路实现，电路结构复杂、功能单一，这样一旦制成成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮度时间、模式、闪烁频率等动态参数。
同时这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能上来看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。
因此有必要对现有的彩灯控制器进行改进。
关键字：PLC LED彩灯控制器一、设计要求及任务系统功能和控制要求:1、流水型彩灯控制：按下流水型彩灯启动按钮A，彩灯从前往后流水型控制，各灯点亮时间为1s,5s后从后往前流水型控制，循环10次后自动停止，各灯点亮。
按下流水型彩灯启动按钮B，彩灯从前往后隔位点亮流水型控制，并无限循环，各灯点亮时间自行设定；按下停止按钮系统停止工作。
2、发射与聚集型彩灯控制：按下发射型彩灯启动按钮：彩灯以L5—L6，L4—L7，L3—L8，L2—L9，L1—L10顺序发射型依次点亮，各灯亮2s循环5次自动停止；按下聚集型彩灯启动按钮：彩灯以L1—L10，L2—L9，L3—L8，L4—L7，L5—L6顺序聚集型依次点亮，各灯亮2s循环5次自动停止；3、四灯同亮型彩灯控制：自行设计一种四灯同亮控制规律，要求有5种四灯同亮模式，各模式依次点亮，点亮时间为2s，要求一次循环每个灯均被点亮2次。
