交流发电机的组成
三相交流发电机原理
三相交流发电机原理一、概述三相交流发电机是一种常用的发电机类型，它能够将机械能转化为电能。
在现代工业和生活中，三相交流发电机被广泛应用于各种场合。
本文将详细介绍三相交流发电机的原理。
二、基本原理三相交流发电机的基本原理是利用磁场与导体之间的相互作用产生感应电动势。
当转子转动时，它会在定子线圈中产生一个旋转磁场。
由于磁场的变化，定子线圈内就会产生感应电动势。
这个感应电动势是一个交流信号，它的频率等于旋转磁场的频率。
三、结构组成三相交流发电机由转子、定子、端盖和轴承等部件组成。
其中，转子是旋转部件，由永磁体或者绕组制成；定子则是固定部件，由铜线圈和铁芯制成；端盖是连接转子和轴承的零件；轴承则支撑着整个发电机。
四、工作过程当外力作用于发电机时，使得转子开始旋转。
由于定子线圈中有导体，在旋转磁场的作用下，导体中就会产生感应电动势。
这个电动势会随着旋转磁场的变化而改变方向和大小，从而产生三相交流电。
五、三相交流电的特点三相交流电具有以下几个特点：1. 三相交流电是一种多相电信号，它由三条线路组成；2. 三相交流电的频率是固定的，通常为50Hz或60Hz；3. 三相交流电的幅值可以随着负载的变化而改变；4. 三相交流电可以通过变压器进行升压或降压。
六、发电机输出功率计算公式发电机输出功率可以通过以下公式进行计算：P = V x I x cosθ其中，P表示输出功率，单位为瓦特；V表示发电机输出的电压，单位为伏特；I表示负载所需的电流，单位为安培；cosθ表示功率因数。
七、结论本文详细介绍了三相交流发电机的原理。
通过对其结构组成、工作过程和特点等方面进行分析和解释，我们可以更好地理解这种发电机类型，并且能够更好地应用于实际生产和生活中。

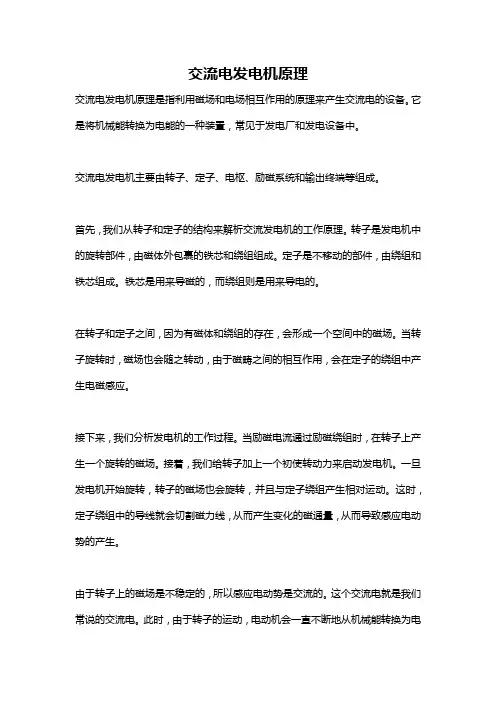

交流电发电机原理
交流电发电机原理交流电发电机原理是指利用磁场和电场相互作用的原理来产生交流电的设备。
它是将机械能转换为电能的一种装置，常见于发电厂和发电设备中。
交流电发电机主要由转子、定子、电枢、励磁系统和输出终端等组成。
首先，我们从转子和定子的结构来解析交流发电机的工作原理。
转子是发电机中的旋转部件，由磁体外包裹的铁芯和绕组组成。
定子是不移动的部件，由绕组和铁芯组成。
铁芯是用来导磁的，而绕组则是用来导电的。
在转子和定子之间，因为有磁体和绕组的存在，会形成一个空间中的磁场。
当转子旋转时，磁场也会随之转动，由于磁畴之间的相互作用，会在定子的绕组中产生电磁感应。
接下来，我们分析发电机的工作过程。
当励磁电流通过励磁绕组时，在转子上产生一个旋转的磁场。
接着，我们给转子加上一个初使转动力来启动发电机。
一旦发电机开始旋转，转子的磁场也会旋转，并且与定子绕组产生相对运动。
这时，定子绕组中的导线就会切割磁力线，从而产生变化的磁通量，从而导致感应电动势的产生。
由于转子上的磁场是不稳定的，所以感应电动势是交流的。
这个交流电就是我们常说的交流电。
此时，由于转子的运动，电动机会一直不断地从机械能转换为电能，从而产生交流电。
总结来说，交流电发电机的原理就是通过转子和定子之间的磁场和绕组的相互作用产生感应电动势，进而产生交流电。
在发电机工作过程中，励磁电流提供磁场，转子的旋转产生旋转磁场，磁场与定子绕组之间的相对运动引发感应电动势的产生。
交流电发电机具有高效、可靠、稳定的特点，是我们日常生活和工业生产中不可或缺的装置。
通过合理设计和优化结构，可以实现不同规格和容量的发电机，以满足各种不同场合和需求。
交流电发电机的应用范围广泛，既可以用于发电厂进行大规模的电力供应，也可以用于家庭、商业建筑和交通工具等小型装置的供电。
交流电发电机的出现和应用使得电力的生产、传输和使用变得更加方便和普及。
它为我们的现代社会提供了稳定可靠的电力供应，服务于各行各业，推动了经济的发展和社会的进步。
交流发电机的结构
交流发电机的结构一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。
JF132型交流发电机组件图见图2-5aJF132型交流发电机结构图见图2-5bJF132型交流发电机结构图见图2-5c（一）转子转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。
当转子转动时，就形成了旋转的磁场。
交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。
见图2-7。
（二）定子定子的功用是产生交流电。
定子由定子铁心和定子绕组成。
见图2-8A定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。
1．每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。
2．每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。
3．三相绕组的始边应相互间隔2π+120o电角度（一对磁极占有的空间为360o电角度）例：国产JF13系列交流发电机三相绕组绕制见图2-8B结构参数如下：磁极对数p6对定子槽数z36槽定子绕组相数m3相每个线圈匝数N13匝绕组联结方法Y型联结在国产JF13系列交流发电机中，一对磁极占6个槽的空间位置（每槽60o电角度），一个磁极占3个槽的空间位置，所以每个线圈两条有效边的位置间隔是3个槽，每相绕组相邻线圈始边之间的距离6个槽，三相绕组的始边的相互间隔可以是2个槽，8个槽，14个槽等。
汽车交流发电机的原理
汽车交流发电机的原理汽车交流发电机是由转子和固定定子组成的。
转子是由一组电枢线圈绕制而成，通过与发动机曲轴相连，以发动机的转动为动力。
定子则是由一组绕制在铁芯上的定子线圈组成，定子线圈与电枢线圈之间通过磁场耦合来实现电能的转换。
发电机的工作原理主要包括磁场产生、电能转换和电压调整三个过程。
首先，当发动机启动后，转子开始旋转。
在发电机内部有一个励磁线圈，它连接到电源上，通电后会产生磁场。
通过电枢线圈和励磁线圈之间的磁场耦合作用，使得电枢线圈中电流产生变化。
这种电流的变化使得电枢线圈中形成一个自感电动势，即感应电势。
接下来，感应电势将激励定子线圈上的电流，使得定子线圈产生一个磁场。
由于转子和定子之间的磁场耦合作用，转子中的电流开始产生变化。
这种电流的变化在转子上形成了一个感应电势，即感应电势。
最后，感应电势通过定子线圈进一步转化为交流电流，并经过整流装置将其转化为直流电流。
直流电流通过调压器进行电压调整和稳定，然后通过蓄电池储存，为车辆提供电能。
需要注意的是，发电机发出的电能既要满足车辆自身的需求，也要充电蓄电池。
所以发电机的输出电流和电压需要通过发动机的控制系统进行实时调节和监测，以保证整个电力系统的正常工作。
总结来说，汽车交流发电机的工作原理是通过发动机驱动发电机的转子旋转，利用电枢线圈和定子线圈之间的磁场耦合作用，产生感应电势，并将其转化为交流电流，最后通过整流装置和调压器进行电能转换和调整，为汽车提供所需的电力供应。
这种自动化的电能转换过程，保证了发动机的更高效率，并为汽车的电子系统提供了稳定可靠的电源。
交流发电机的组成及其作用
交流发电机的组成及其作用电力是现代社会的重要能源，而交流发电机是电力生产的重要设备之一。
本文将介绍交流发电机的组成及其作用。
一、交流发电机的组成交流发电机主要由转子、定子、端盖、轴承、冷却系统、绕组等组成。
1. 转子：转子是由磁铁或电磁铁制成的，是发电机中的旋转部分。
转子旋转时，产生磁场，使定子内的导体产生电动势。
2. 定子：定子是发电机中的静止部分，由铁心和绕组组成。
定子内的绕组是由导体绕制而成，当转子旋转时，定子内的导体受到磁场的影响，产生电动势。
3. 端盖：端盖是固定在发电机两端的零部件，主要用于固定轴承和保护轴承。
4. 轴承：轴承是支撑转子和定子的零部件，使转子和定子能够自由旋转。
5. 冷却系统：发电机在工作过程中会产生大量的热量，冷却系统主要用于散热，保证发电机正常运转。
6. 绕组：绕组是由导体绕制而成的线圈，是定子内的主要部件。
绕组的导体受到磁场的影响，产生电动势。
二、交流发电机的作用交流发电机的主要作用是将机械能转化为电能，将旋转的机械能转化为交流电能。
交流发电机的工作原理是：当转子旋转时，产生磁场，磁场的变化使定子内的绕组中的导体产生电动势。
由于定子内的导体是由绕组绕制而成的，因此电动势会在绕组内部形成电流，这个电流就是交流电。
交流发电机的输出电压和电流随着负载的变化而变化。
当负载增加时，输出电流也会随之增加，输出电压也会有所下降。
因此，为了保证发电机的正常运行，需要根据负载的变化来调整发电机的输出电压和电流。
交流发电机在电力生产中起着重要的作用，它为我们的生活提供了便利，让我们的生活更加便捷。
交流发电机的组成和作用对我们了解电力生产和使用有着重要的意义。
交流发电机
风扇与皮带轮
前、后端盖
如图所示，前端盖、后端盖是由非导磁材料铝合金制成的，漏磁少， 并具有轻便、散热性能好等优点。在后端盖上装有电刷架和电刷。
1．发电机原理
当外加的直流电压作用在励磁绕组两端点的接线柱之间时，励磁绕 组中便有电流通过，产生轴向磁场，两块爪形磁极磁化，形成了6对相 间排列的磁极。磁极的磁力线经过转子与定子之间的气隙、定子铁心形 成闭合磁路。
当转子旋转时，磁力线和定子绕组之间产生相对运动，在三相绕组 中产生交流电动势。如上图所示，由于三相绕组是对称绕制的，所以产 生的三相电动势亦是对称的。 每相绕
式中：EΦ——电动势的有效值； C1——电机常数； n——转子的转速； Φ——磁极磁通。
发电机的基本原理
电磁感应：当磁通被在磁场里运动的导 体切割时，便在导体中产生电动势（感 应电动势）。若设法使磁通和导体产生 相对的切割运动，在导体中便能产生电 动势。这种现象称为“电磁感应”。发 电机积蓄由电磁感应产生的电动势，产 生电能（电压和电流）。
发电机基本原理
虽然单个导体在磁场里运动能产生电动 势，但是非常小。如果把二个导体首尾 连接起来，那么将产生二次电动势，结 果产生二倍电动势。以线圈形式的导体 在磁场中转动时，将产生较大的电动势， 从而形成电压和电流。发电机就是根据 这个原理，在磁场中转动线圈来产生电 能。
UN
U BE 2
带有中性点接线柱的发电 机，可用中性点电压来控制各种 用途的继电器工作。
图3.15 交流发电机中性点电压波形图
利用中性点电压提高发电机功率 有的发电机（如夏利发电机）的 整流器有8只整流管，其中两只整流管接 在中性点处（1只正极管和1只负极管）， 如图3.16所示。把中性点电压和三相绕组 并联输出，实践证明这样可提高发电机功 率10％～15％。 由于中性点电压的瞬时值是一个 三次谐波，其波峰在有些时候可能大于三 相绕组的最高值，此时，中性点正极管 VD7导通，其他三个正极管截止，由VD7供 给外电路高电压；同理，波谷也能小于三 相绕组的最低值，此时，中性点负极管 VD8导通，参与对外输出，这样就提高了 发电机的对外输出能力，提高了发电机的 输出功率。
交流发电机的组成及各个部件的作用
在交流发电机中，各个部件都扮演着重要的角色，共同构成了这一重要设备。
以下是对交流发电机组成及各个部件作用的深入探讨：一、定子部分1. 电磁铁心定子部分的主要组成为电磁铁心，它是由硅钢片叠压而成的，其作用是传导电磁感应和减小能量损耗。
2. 定子线圈定子线圈是交流发电机中的重要组成部分，它由导线绕制而成，主要作用是产生电磁感应，使得定子部分能够产生电动势。
3. 定子绕组接线柱定子绕组接线柱将定子线圈连接起来，使得其可以形成闭合回路，从而实现电能转换。
二、转子部分1. 转子线圈转子部分的主要组成是转子线圈，它同样由导线绕制而成，主要作用是在磁场的作用下感应出电动势，并引起电流的流动。
2. 转子轴转子轴是转子部分的支撑结构，其作用是支撑转子线圈的同时传递其产生的电能。
3. 转子滑环及碳刷转子滑环和碳刷是用来供电给转子线圈的重要部件，它们能够确保转子线圈能够获得稳定的电能供应。
三、其他部分1. 机壳机壳是交流发电机的外壳，其作用是保护内部的各个部件，并且起到隔离和散热的作用。
2. 轴承和润滑系统轴承和润滑系统是用来减小发电机内部部件的磨损和摩擦力，并且保证其正常运转的重要装置。
通过以上对交流发电机组成及各个部件作用的讨论，我们可以看到交流发电机是一个由多个部件组成的复杂系统，每个部件都发挥着重要的作用。
而了解这些部件的作用可以帮助我们更深入地理解交流发电机的工作原理和机理。
在我看来，交流发电机的每个部件都是不可或缺的，只有各个部件协同工作，才能确保交流发电机的正常运转。
深入了解交流发电机的组成及各个部件的作用，也有助于我们更好地维护和保养这一重要设备，确保其长时间稳定运行。
通过深入探讨交流发电机的组成及各个部件的作用，可以帮助我们更全面、深刻和灵活地理解其工作原理，同时也能够更好地维护和保养交流发电机，确保其正常运转。
交流发电机是利用电磁感应原理将机械能转换为电能的重要设备。
它的各个部件都起着至关重要的作用，共同构成了这一复杂的系统。
汽车交流发电机的结构
汽车交流发电机的结构汽车交流发电机就是汽车电气系统的重要组成部分，主要用于提供电力给汽车电子设备和充电电瓶。
在这篇文档中，我们将介绍汽车交流发电机的结构与工作原理。
1、发电机的结构汽车交流发电机的结构与直流发电机相似，由两部分组成：转子和定子。
转子是发电机的旋转部分，由永磁体、交流电枢端子等构成；定子是由定子铁芯、线圈和毡垫组成的。
在汽车交流发电机中，线圈是交流电源，与定子铁芯构成磁路。
2、发电机的工作原理汽车交流发电机的工作原理是通过机械能将转子转动，使得定子中的线圈经过磁场而产生电动势。
当转子旋转时，永磁体和电枢端子也会旋转。
这样，线圈就会在磁场中轴向移动，并向交流电源投入电能。
3、发电机的充电机制交流发电机的充电机制是利用励磁电流形成磁场，使得线圈在旋转时可以产生电动势。
当启动汽车时，电动机开始运转，驱动交流发电机发电。
此时，发电机的励磁线圈开始发生电流，形成磁场。
这样，线圈就会在磁场中轴向移动，并向交流电源投入电能。
4、发电机的维护与保养为了保持汽车交流发电机的正常工作，需要定期检查、维护和保养。
以下是一些常见的维护措施：（1）检查发电机的输出电压是否正常，是否达到了充电电瓶的标准电压。
（2）检查发电机的励磁线圈是否正常、电源是否稳定和供电是否恰当。
（3）调整发电机的电压、电流和电阻值确保性能正常。
（4）定期更换发电机的轴承、皮带和滚珠等易损件。
总之，汽车交流发电机在汽车电气系统中发挥着重要的作用。
学习了解它的结构和工作原理，对于保持汽车稳定性和保养维护都是非常有用的。
当然，每次使用前都需要仔细检查，以确保汽车交流发电机正常工作和安全运行。
交流发电机工作原理及特性
交流发电机工作原理及特性发电机是将机械能转化为电能的装置，其工作原理是根据电磁感应定律。
根据法拉第电磁感应定律，当磁场的变化穿过一个闭合线圈时，线圈内就会产生感应电流。
发电机主要由以下几个部分组成：旋转部分、磁场部分和定子部分。
旋转部分是由转子和轴组成，负责产生机械能。
磁场部分由磁极和磁场线圈组成，负责产生磁场。
转子和磁场部分通过轴连接在一起，使转子可以旋转。
定子部分由定子线圈和定子铁心组成，定子线圈和转子之间存在一个空隙，转子在旋转过程中通过转动磁极产生的磁场线穿过定子线圈，从而产生感应电流。
当转子旋转时，磁场随之改变，产生的磁力线穿过定子线圈，导致定子线圈中的感应电流产生变化。
根据楞次定律，感应电流会产生一个与变化磁场相反的磁场，从而在定子上产生一个与磁场方向相反的磁力。
根据洛伦兹力定律，这个磁力会迫使电子在导体中移动，从而产生电流。
这样，通过转子旋转产生的磁场的变化，最终使得定子线圈中产生了电流，实现了将机械能转化为电能。
发电机的特性主要有以下几个方面。
首先是电压和电流的关系。
根据发电机的设计和负载的不同，可以调整电压和电流的大小。
其次是稳定性。
发电机在工作过程中应该保持稳定的电压和频率输出，以满足负载需求。
第三是发电机的效率。
效率是指发电机从输入的机械能中产生多少电能，通常用百分比表示。
高效率的发电机能够更好地利用输入的机械能，减少能源的浪费。
第四是负载特性。
发电机的负载特性是指发电机在不同负载条件下电压和电流的变化情况。
正常工作的发电机应该能够在不同负载条件下保持稳定的输出电压和电流。
最后是启动特性。
发电机在启动过程中，需要消耗一定的能量来克服惯性和摩擦力的阻力，在启动时电压和电流可能会不稳定，需要通过稳压器等设备进行调节。
总之，发电机通过电磁感应的原理将机械能转化为电能，并具有电压和电流调节、稳定性、效率、负载特性和启动特性等特性。
发电机作为能源转换的关键设备，在工业生产和日常生活中有着广泛的应用。
交流发电机的工作原理
交流发电机的工作原理
交流发电机是一种将机械能转化为电能的设备。
它利用电磁感应的原理，将旋转的势能转化为电流。
工作原理如下：
1. 感应电流产生：交流发电机由一个旋转的磁场和一个静止的线圈组成。
当磁场旋转时，它会穿过线圈，产生一个变化的磁通量。
根据法拉第电磁感应定律，这个变化的磁通量会在线圈中产生感应电动势，从而激发电流。
2. 交流电流输出：由于交流发电机的磁场是旋转的，所以感应电动势也是交流的。
线圈接通外部电路后，感应电流通过导线流动，完成能量传输。
3. 换向器的作用：为了保持输出电流的方向一致，交流发电机通常会配备一个称为换向器（也称为整流器）的设备。
换向器将原本的交流电流转换为直流电流，方便在直流电路中使用。
4. 激磁：交流发电机还需要一个能够提供旋转磁场的能源，称为激磁，通常由发电机本身产生或由外部电源提供。
激磁的作用是产生磁场，使发电机能够发电。
总结起来，交流发电机通过旋转的磁场和静止的线圈的相互作用，利用电磁感应的原理将机械能转化为电能。
通过换向器将交流电流变为直流，最终输出给外部电路。
这种工作原理使得交流发电机成为电力系统中重要的能量转换设备。
2-2 交流发电机的结构及型号
其含义为：电压等级为12Ⅴ，输出电流大于 90A，第13次设计，调整臂位于左边的整体式 交流发电机。
练一练：
1.交流发电机中产生磁场的装置是（ B ） A．定子 B．转子 C．电枢 D．整流器 2.硅整流交流发电机输出火线接柱在外壳上标记 为 ( A ) A．B+ B．F C． E D．N 3.二极管的作用是（ 把三项交流电转换为直流电 ）
2-2 交流发电机的结构及型号
南京新港中等职业学校（尧化校区） 王秀梅
复习：
汽车电源系的组成：
交流发电机的作用：
本节教学目标
掌握交流发电机的组成部件，并能让学生说出 名称及作用； 熟悉交流发电机的型号组成，并能进行辨别
一、交流发电机的构造
图3-9 国产JF系列交流发电机结构图 1—电刷；2—弹簧；3—盖板；4—转子总成；5—定子总成； 6—定位圈；7—前端盖；8—风扇；9—带轮；10—后端盖
1.转子总成
转子总成是交流发电机的磁场部分，作用是产生磁场。
转子总成主要由两块低碳 钢爪形磁极、磁轭、磁场 绕组、转子轴和滑环等组 成。
图3-12 交流发电机转子总成 1—滑环；2—转子轴；3—磁爪；4—磁轭；5—磁场绕组
2.定子总成
定子总成也称电枢，由定子铁心和定子绕组组成，作用 是产生三相交变电动势。
例ZQ10 表示为汽车用整流二极管，额定正向电流为10A。
4.前、后端盖
端盖的作用是支承转子总成并封闭内部构造。
后端盖内装有电刷与电刷架， 两只电刷装在电刷架中的导孔 内，借助弹簧的弹力与滑环保 持接触。
5.带轮及风扇
带轮的作用是利用传动带将发动机的转矩传给发电机的转子轴。
风扇的作用是在发电机工作时，强制通风冷却发电机内部。
汽车交流发电机的结构原理与维修
一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。
JF132型交流发电机组件图见图2-5aJF132型交流发电机结构图见图2-5bJF132型交流发电机结构图见图2-5c（一）转子转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组 (转子线圈)和磁轭。
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。
当转子转动时，就形成了旋转的磁场。
交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。
见图2-7。
（二）定子定子的功用是产生交流电。
定子由定子铁心和定子绕组成。
见图2-8A定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。
1．每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。
2．每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。
3．三相绕组的始边应相互间隔2π+120o电角度（一对磁极占有的空间为360o电角度）例：国产JF13系列交流发电机三相绕组绕制见图2-8B结构参数如下：磁极对数p 6对定子槽数z 36槽定子绕组相数m 3相每个线圈匝数N 13匝绕组联结方法 Y型联结在国产JF13系列交流发电机中，一对磁极占6个槽的空间位置（每槽60o电角度），一个磁极占3个槽的空间位置，所以每个线圈两条有效边的位置间隔是3个槽，每相绕组相邻线圈始边之间的距离6个槽，三相绕组的始边的相互间隔可以是2个槽，8个槽，14个槽等。
6管交流发电机
三、定子
• 定子的功用是产生交流电。 定子由定子 铁心和定子绕组成。
• 定子铁心由内圈带槽的硅钢片叠成，定子绕 组的导线就嵌放在铁心的槽中。
• 定子绕组有三相，三相绕组采用星形接法或 三角形（大功率）接法，都能产生三相交流 电。
• 三相绕组的必须按一定要求绕制,才能使之 获得频率相同、幅值相等、相位互差120°的 三相电动势。
•
压装在散热板上的三个二极管，引线为二极
管正极--正极管子。
•
压装在后端盖上的三个二极管，引板必须与后端盖绝缘，并固定在后端盖
上用螺栓引至后端盖外部作为发电机的火线接柱
，标记为“B”（“A”、“+”、或“电枢”）。
六管：标准三相桥式整流电路。由3只接B+ 的“正”二极管，和3只接外壳的“负”二 极管组成。
六管交流发电机
制作：
一、交流发电机的结构
6管交流发电机的结构
1.由交流发电机一般由转子、定子、整流器、 端盖四部分组成。
2.JF132型交流发电机组件图
6管交流发电机的整流器的组成:
• 由6只硅整流二极管组成三相全波桥式整流电路， 6只硅整流二极管分别压装（或焊装）在相互绝缘 的两块板上，其中一块为正极板（带有输出端螺 栓），另一块为负极板，负极板和发电机外壳直 接相连（搭铁），也可以将发电机的后盖直接作 为负极板。
•
当三只二极管正极端相连时，负极端电位最
低者导通。
二、转子
• 转子的功用是产生旋转磁场。 转子由爪极、磁 轭、磁场绕组、集电环、转子轴组成
• 1、转子轴上压装着两块爪极，两块爪极各有六个鸟 嘴形磁极,爪极空腔内装有磁场绕组 (转子线圈)和 磁轭。
• 2、集电环由两个彼此绝缘的铜环组成，集电环压装 在转子轴上并与轴绝缘，两个集电环分别与磁场绕 组的两端相连。
交流发电机的基本结构
交流发电机的基本结构
交流发电机由以下主要部件组成：
1. 定子
•固定且不运动的部分。
•由铁芯、绕组槽和绕组组成。
•绕组槽中嵌有导线，形成线圈。
2. 转子
•旋转的部分。
•由铁芯、槽和绕组组成。
•转子绕组中通电，产生磁场。
3. 气隙
•定子和转子之间的空间。
•磁通在气隙中流动。
4. 励磁系统
•为转子绕组提供电力的系统。
•可以是直流或交流励磁。
5. 端盖
•封闭定子和转子的端部。
•提供轴承支撑和冷却。
6. 风扇
•冷却发电机内部的部件。
7. 轴承
•支撑转子并允许其旋转。
工作原理
1.励磁：励磁系统为转子绕组通电，产生磁场。
2.磁通：转子磁场穿过气隙，与定子绕组相连。
3.电动势（EMF）：磁通的变化在定子绕组中感应出电动势（EMF）。
4.电流：电动势驱动电流在定子绕组中流动。
5.旋转磁场：定子中的电流产生一个旋转磁场。
6.转子磁场：转子磁场与旋转磁场相互作用，产生扭矩，使转子旋转。
交流发电机的类型
•同步发电机：转子速度与定子产生的磁场速度同步。
•异步发电机（感应发电机）：转子速度低于磁场速度，产生感应电流。
交流发电机的工作原理
交流发电机的工作原理发电机是一种能够将机械能转化为电能的装置。
它通过利用磁场相对运动产生感应电动势，然后通过外部电路将这种电动势转化为电能。
下面将详细介绍发电机的工作原理。
发电机主要由磁极、线圈和电刷组成。
其中磁极分为永磁体和电磁体两种。
在永磁体磁极上，有一个或多个线圈绕在铁芯上，构成了转子部分。
线圈端子通过刷子与外部电路相连接。
而电磁体磁极通常被称为励磁极，作用是产生一个恒定的磁场，使线圈的感应电动势有一个恒定的大小。
发电机利用电磁感应定律，即当一个导体运动时，如果它与磁场有相对运动，就会在导体上产生感应电动势。
具体地说，当转子绕着轴线旋转时，相对于转子的线圈将穿过磁场的磁力线。
根据法拉第电磁感应定律，绕在转子上的线圈将在两个相邻极之间感应出电动势。
在一个典型的发电机中，转子上的线圈被连接成一个环路，称为旋转线圈。
旋转线圈既可以是多回绕的螺线管，也可以是单圈线圈加上一些导电材料。
当旋转线圈通过磁极时，感应电动势就会在线圈上产生。
感应电动势的大小与线圈的匝数、磁感应强度和运动速度有关。
为了使发电机能够持续地产生电能，需要为线圈提供连续的动力。
这通常是通过利用发动机、水轮机或风力发电机等能量转换装置来实现的。
这些装置通过机械传动将机械能传递给发电机转子，使其旋转。
此外，发电机还需要励磁来激活磁场，以确保发电机正常工作。
励磁可以通过直流磁铁、电枢线圈或其他励磁源来提供。
当励磁电流流过励磁线圈时，它将在发电机转子上产生磁场。
这个磁场与转子上的线圈磁场相互作用，从而在线圈上产生感应电动势。
这样就形成了一个自激的过程，保持了发电机的连续运转。
最后，通过电刷与转子上的刷环接触，感应电动势就可以通过外部电路输出。
输出电压的大小取决于转子的转速、线圈的匝数和磁场的强度等因素，而输出电流的大小则取决于外部负载的需求。
总的来说，发电机是通过利用磁场的变化相对运动来感应出电动势，并通过外部电路将其转化为电能的装置。
它是电力系统的重要组成部分，广泛应用于各个领域，从家庭到工业，从交通运输到能源供应。
简述汽车交流发电机的原理,各组成部分及作用。
简述汽车交流发电机的原理,各组成部分及作用。
汽车交流发电机是汽车电力系统的重要组成部分，它通过转换机械能为电能，并向汽车的电气设备供电。
下面将对汽车交流发电机的原理、各组成部分以及作用进行简述。
汽车交流发电机的原理是基于电磁感应现象。
当发电机的转子旋转时，它通过转子上的电刷与定子上的绕组形成一个旋转磁场。
由于电刷与旋转磁场的相对运动，导致定子绕组中的导线产生感应电动势。
通过连接外部电路，这个感应电动势可以转化为交流电能供给汽车的电气设备。
汽车交流发电机由转子、定子、整流器和调压器等组成。
转子是发电机的旋转部分，通常由绕组和永磁体构成。
定子是发电机的静止部分，它包含着绕组和铁芯。
整流器的作用是将交流电转化为直流电，它通常由一系列二极管组成。
调压器则用于控制发电机输出的电压，保持恒定的电压供给给汽车的电气设备。
汽车交流发电机的作用主要有两个方面。
首先，它为汽车的电气设备供电。
这些设备包括车灯、音响、空调、电动窗户等，它们都需要电能才能正常运行。
发电机通过向这些设备提供稳定的电压和电流，确保它们能够正常工作。
其次，发电机还充电汽车的蓄电池。
蓄电池是汽车电气系统的能量储存装置，通过发电机的充电，它能够为汽车启动提供足够的电能，并在发动机熄火的状态下维持电气设备的正常运行。
总而言之，汽车交流发电机是汽车电气系统中至关重要的组成部分。
它通过电磁感应原理将机械能转换为电能，并为汽车的电气设备供电，同时充电汽车的蓄电池。
这些功能的实现离不开发电机的转子、定子、整流器和调压器等各个组成部分的协同工作。
发电机的组成及工作原理
发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，它由多个部件组成，每个部件都有特定的功能。
下面将详细介绍发电机的组成及工作原理。
一、发电机的组成1. 转子和定子：发电机的核心部件是转子和定子。
转子是一个旋转的部件，由导体和磁体组成。
定子是一个固定的部件，也由导体和磁体组成。
转子和定子之间的相对运动产生电能。
2. 磁体：发电机中的磁体通常由永磁体或电磁体组成，它们产生磁场。
磁场的强度和方向决定了发电机的输出电压和电流。
3. 导体：发电机中的导体用于传导电流。
导体通常是由铜或铝制成的，具有良好的导电性能。
4. 端子：发电机的端子用于将发电机与外部电路连接，以便将产生的电能传输到需要的地方。
5. 冷却系统：发电机在工作过程中会产生热量，冷却系统用于散热，以保持发电机的正常工作温度。
二、发电机的工作原理发电机的工作原理基于电磁感应定律，即当导体相对于磁场运动时，会在导体中产生感应电动势。
发电机利用这个原理将机械能转化为电能。
1. 电磁感应定律：当导体相对于磁场运动时，导体中会产生感应电动势。
感应电动势的大小和方向由运动速度、磁场强度和导体长度决定。
2. 工作过程：发电机的转子通过外部力源（如燃气发动机、水轮机等）驱动转动。
转子上的磁体在旋转过程中产生一个旋转的磁场。
同时，定子中的导体被磁场所影响，导体中就会产生感应电动势。
这个感应电动势会驱动电流在导体中流动，从而产生电能。
3. 交流发电机和直流发电机：发电机可以分为交流发电机和直流发电机两种类型。
交流发电机通过转子上的整流器将产生的交流电转化为直流电，而直流发电机则直接输出直流电。
两者的工作原理基本相同，只是输出电流的形式不同。
4. 调节系统：发电机通常还配备有调节系统，用于控制输出电压和电流的稳定性。
调节系统可以根据负载的需求来调整发电机的输出，以保持电压和电流的稳定。
总结：发电机是一种将机械能转化为电能的设备，它由转子、定子、磁体、导体、端子和冷却系统等部件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

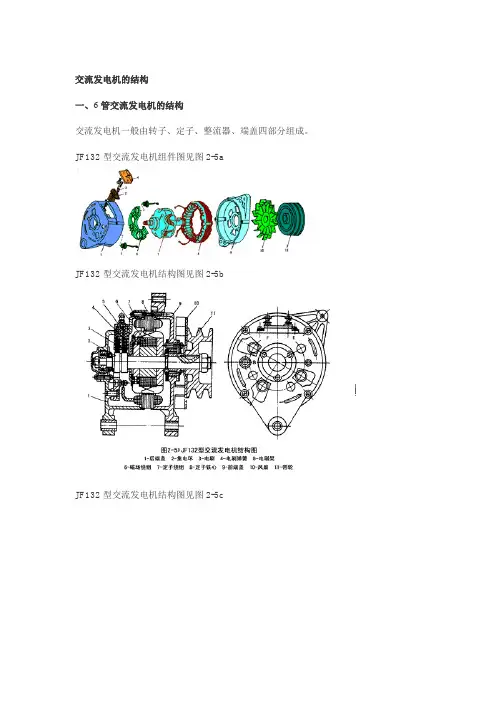

1 交流发电机的组成：
一般由转子总成、定子总成、整流器总成、端盖、皮带轮、风扇等组成。
1－后端盖2、3、4－碳刷及碳刷架5－
整流板6－二极管
7－转子8－定子总成9－前端盖10－
风扇11－皮带轮
（1）转子总成：转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、导电滑环、转子轴组成：
1－导电滑环2－转子轴3－爪极4－
磁轭5－磁场绕组
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。
导电滑环由两个彼此绝缘的铜环组成，导电滑环压装在转子轴上并与轴绝缘，两个导电滑环分别与磁场绕组的两端相连。
当两导电滑环通过碳刷通入直流电时，磁场绕组中就有电流通过，并产生轴向磁场，当发电机转子轴在发动机的驱动下旋转时，即磁场同步旋转。
（2）定子：定子的功用是产生三相交流电。
定子由定子铁心和定子绕组成：
定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三个线圈，又称为三相绕组。
三个线圈的连接方式有星形接法（Y接）或三角形接法，都能产生三相交流电。
三相绕组的星形接法：
星形接法
星形接法应用于汽车大部分的发电机，三个线圈的公共端称为中性点，用N表示，中性点N常用于控制充电指示系统。
三相绕组的三角形接法：
三角形接法
三角形接法用利于提高发电机的输出功率。
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。
（3）整流器：发电机的三相绕组输出的是三相交流电，而汽车用电系统采用的直流电，在发电机内部设有整流器，用于将交流电转变为直流输出。
关于整流器原理和结构将在下面的章节中详细介绍。
2 交流发电机产生三相交流电的原理：
发电机的定子和转子图
（1）转子线圈必须通电产生磁场：通过F和E接柱为转子线圈供电，转子线圈通电产生磁场；
（2）发动机工作驱动转子旋转：即是磁场旋转，定子线圈切割磁力线，在定子线圈中产生交流电。
因三个定子线圈的布置决定了三个线圈产生的交流电相位互错120度，的以称为三相交流电。
（3）定子线圈输出的交流电压的的幅值与发电机转速成比例增大。
调节器调控转子线圈的通电电流的大小从而控制发电机的输出电压。
三相交流电图。
