石油钻井工艺技术措施
石油钻井工艺技术措施随着现代工业的发展和能源需求的不断增长，石油资源的开采成为了全球能源产业的重要组成部分。
而石油钻井作为石油勘探和开采的核心技术之一，其工艺技术措施的优化和改进对于提高石油勘探和开采效率，降低成本，保障生产安全等具有重要意义。
本文将就石油钻井工艺技术措施进行深入分析和探讨。
石油钻井是指利用钻井设备和工具，在地下进行探矿、勘探单元划分、矿体扩展，并在地下采取各种控制措施来实现对地下锁体情况和气、液情况了解的一项作业。
石油钻井工艺技术包括了整个勘探、探矿、采矿、建井、检测、注水、压裂等一系列作业的技术措施。
石油钻井的工艺技术措施包括了以下几个方面：1. 钻井液技术措施：钻井液是石油钻井作业中不可缺少的重要物料，钻井液不仅需要保持井壁稳定，还需要及时带出地下的岩屑，并对地层进行冷却与润滑作用。
选择合适的钻井液，控制钻井液性能，以及合理地使用钻井液是石油钻井工艺中的重要技术措施之一。
2. 钻具技术措施：石油钻井过程中所使用的钻具种类繁多，包括钻头、扩孔器、套管、冲削工具等。
如何选择合适的钻具，如何合理地进行钻具预防性维护和检修，都是影响石油钻井工艺技术质量和效率的重要措施。
3. 压裂技术措施：压裂技术是一种通过泵送压裂液以改变井下地层裂缝结构，从而增加地层渗透率，提高产能的技术手段。
合理地选择压裂液成分和压裂工艺参数，可显著提高石油井产量，降低开采成本。
4. 测井技术措施：测井是指通过对井筒中的地层及其含矿物质进行测控、分析、识别并评价地质属性、气、水、油分布等的一种技术手段。
测井技术措施包括测井仪器的选择和使用、测井数据的处理与解释等。
二、石油钻井工艺技术措施的重要性1. 提高勘探效率：通过优化石油钻井工艺技术措施，可以提高地质勘探的效率，降低石油勘探的成本，并且在不同地质条件下提高勘探的钻井成功率。
2. 保障井下生产安全：石油钻井作业是一项高风险的作业，井下生产安全是石油钻井工艺技术措施的核心目标。

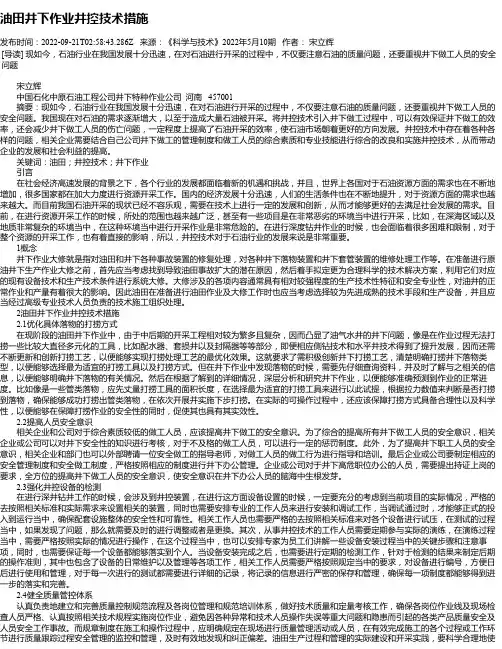

油田井下作业井控技术措施_1
油田井下作业井控技术措施发布时间：2022-09-21T02:58:43.286Z 来源：《科学与技术》2022年5月10期作者：宋立辉[导读] 现如今，石油行业在我国发展十分迅速，在对石油进行开采的过程中，不仅要注意石油的质量问题，还要重视井下做工人员的安全问题宋立辉中国石化中原石油工程公司井下特种作业公司河南 457001摘要：现如今，石油行业在我国发展十分迅速，在对石油进行开采的过程中，不仅要注意石油的质量问题，还要重视井下做工人员的安全问题。
我国现在对石油的需求逐渐增大，以至于造成大量石油被开采。
将井控技术引入井下做工过程中，可以有效保证井下做工的效率，还会减少井下做工人员的伤亡问题，一定程度上提高了石油开采的效率，使石油市场朝着更好的方向发展。
井控技术中存在着各种各样的问题，相关企业需要结合自己公司井下做工的管理制度和做工人员的综合素质和专业技能进行综合的改良和实施井控技术，从而带动企业的发展和社会利益的提高。
关键词：油田；井控技术；井下作业引言在社会经济高速发展的背景之下，各个行业的发展都面临着新的机遇和挑战，并且，世界上各国对于石油资源方面的需求也在不断地增加，很多国家都在加大力度进行资源开采工作。
国内的经济发展十分迅速，人们的生活条件也在不断地提升，对于资源方面的需求也越来越大。
而目前我国石油开采的现状已经不容乐观，需要在技术上进行一定的发展和创新，从而才能够更好的去满足社会发展的需求。
目前，在进行资源开采工作的时候，所处的范围也越来越广泛，甚至有一些项目是在非常恶劣的环境当中进行开采，比如，在深海区域以及地质非常复杂的环境当中，在这种环境当中进行开采作业是非常危险的。
在进行深度钻井作业的时候，也会面临着很多困难和限制，对于整个资源的开采工作，也有着直接的影响，所以，井控技术对于石油行业的发展来说是非常重要。
1概念井下作业大修就是指对油田和井下各种事故装置的修复处理，对各种井下落物装置和井下套管装置的维修处理工作等。
