电磁干扰滤波电容器使用方法
电容器对电磁兼容性的影响与抑制方法
电容器对电磁兼容性的影响与抑制方法电容器是电子设备中广泛应用的被动元件，它能够存储电荷并在电路中起到关键作用。
然而，电容器在电磁兼容性方面可能会产生一些问题。
本文将探讨电容器对电磁兼容性的影响以及抑制这些影响的方法。
一、电容器对电磁兼容性的影响1. 电容器的电磁辐射在工作时，电容器可能会产生电磁辐射，这对周围的电子设备可能会造成干扰。
电容器内部的电荷快速变化会产生电磁波，导致电磁辐射问题的产生。
特别是高频电容器在工作时会产生更多的电磁辐射，因此对电磁兼容性造成更大的影响。
2. 电容器的敏感性电容器可能对外部电磁场非常敏感，当电磁场发生变化时，电容器内部存储的电荷也会发生变化。
这种变化可能使电容器的工作产生故障，从而影响整个电路的正常运行。
二、电容器对电磁兼容性的抑制方法1. 电磁屏蔽材料的应用为了减少电容器产生的电磁辐射，可以在电容器周围加入电磁屏蔽材料，例如铁氧体材料。
这些材料能够吸收或反射电磁辐射，将其限制在设备内部，减少对周围设备的干扰。
通过合理设计屏蔽结构，能够在一定程度上抑制电容器的电磁辐射问题。
2. 优化电容器布局在设计电子设备时，合理的电容器布局也能够降低电磁干扰。
将电容器远离敏感的模拟电路或其他容易受到电磁辐射干扰的元件，减少电容器与其他元件之间的电磁耦合，能够有效降低敏感电路受到的干扰影响。
3. 使用滤波电容器在一些特定应用中，可以采用滤波电容器来抑制电磁干扰。
滤波电容器的作用是通过引入衰减电容，将电磁干扰信号绕过敏感电路，以降低干扰对敏感电路的影响。
4. 地线设计的优化合理的地线设计是抑制电磁干扰的关键因素之一。
将电容器的共地电线与其他元件的共地电线分开，能够降低电磁辐射和敏感性的问题。
同时，在设计地线时要考虑地线的回流路径，以保持低阻抗和较低的电压噪声，有助于提高电磁兼容性。
结论电容器在电子设备中发挥着重要的作用，但其对电磁兼容性可能会产生一定的影响。
为了应对这些问题，我们可以采取一系列的解决方法，包括使用电磁屏蔽材料、优化电容器布局、使用滤波电容器以及进行地线设计的优化。
电源电磁干扰(EMI)滤波器详细讲解
源端阻抗特性
表 1 滤波器选用的阻抗失配端接原则 应采用的滤波电路
负载端阻抗特性
高阻抗
高阻抗 π型
高阻抗 L型
低阻抗
低阻抗 L型
高阻抗
低阻抗 T型
低阻抗
一般情况下，电源的共模输入端（滤波器源端）多为低阻抗，KF 系列电源滤波器（除“专门用 途滤波器”中的某些类型外）均按此特征（如图 4 的共模等效电路中，接入源端一侧选用高阻抗特性 的 L 型滤波电路，满足“阻抗失配端接原则”）进行设计，设计人员只需根据负载端的阻抗特性合理 选用 EMI 电源滤波器。其余类型滤波器应注意使用条件，必须满足上述原则。
EMI 电源滤波器作为抑制电源线传导干扰的重要器件，在设备或系统的电磁兼容设计中具有极 其重要的作用。它不仅可抑制线上传导干扰，同时对线上辐射发射的抑制具有显著效果。
负载噪声源和电源网络的连接方式如图 2 所示。电源与负载网络具有相线（L）、中线（N）和地线 （E）, 故将电源线上 EMI 噪声分解为两部分：L 与 N 为差模传导干扰 IDM，L（或 N）与 E 为共
传导干扰电平（dBuA）
100
90
GJB151A（A3类）
80
GJB151（A3类）
70
60
50
40
30
20
10
0
0.01
0.1
1
10
100
频率（MHz）
图 6 GJB151 和 GJB151A 中规定的电源线传导干扰发射极限值
90
80
70
传导干扰电平（dBuV）
60
50
40
GB9254(A级)
30
50Ω
信号 发生器
L
300b主滤波电容
300b主滤波电容1.引言1.1 概述主滤波电容是电力系统中一种重要的元件，用于滤除电源电压中的高频噪声和干扰，保证电源电压的稳定性和纯净性。
在电子设备的电源供应中，主滤波电容起到关键的作用，它能有效地减少电磁干扰，提供稳定的电源电压，从而保证设备的正常运行。
随着电子技术的不断发展，电子设备的功耗越来越大，对电源电压的稳定性要求也越来越高。
大功率电子设备不仅需要稳定的直流电源，还需要在转换过程中减小电源谐波和噪声的干扰，以保证设备的正常工作和长寿命。
而主滤波电容作为电源滤波电路中的关键组件，能够有效地减小电流的脉动和电压的噪声，提供干净、稳定的电源电压。
在电源滤波电路中，主滤波电容一般放置在整流电路输出端和负载电路之间，起到对电流的平滑作用。
它能够吸收电源输出的脉动电流，使得负载端得到一条平稳的电流，从而提供稳定的电源电压。
主滤波电容的选取和使用对电源输出电压的稳定性和质量有着直接的影响。
本文将着重介绍主滤波电容的作用和选取方法，并探讨其在电子设备中的重要性和应用前景。
通过深入了解主滤波电容的特性和参数选择，可以提高电源滤波电路的性能，从而为电子设备的稳定运行提供有力保障。
1.2文章结构本文主要是围绕300b主滤波电容展开的，文章结构如下：1. 引言1.1 概述：介绍主滤波电容在电子设备中的重要性和作用。
1.2 文章结构：说明本篇文章的安排和内容组织方式。
1.3 目的：明确本文撰写的目标和意义。
2. 正文2.1 主滤波电容的作用：详细解释主滤波电容在电子设备中所扮演的角色，主要目的是过滤直流信号、减小电源噪音和稳定电压输出等。
2.2 主滤波电容的选取：介绍选择主滤波电容时需要考虑的因素，如容值、电压等级、尺寸和成本等。
同时指出不同应用场景可能有不同的选取侧重点和建议。
3. 结论3.1 主滤波电容的重要性：总结主滤波电容在电子设备中的关键作用，强调其对设备性能和稳定性的影响。
3.2 主滤波电容的应用前景：展望主滤波电容在未来的发展趋势和应用场景，可能的改进方向和研究前景。
电磁干扰滤波器的工作原理
电磁干扰滤波器的工作原理
电磁干扰滤波器（EMI滤波器）是一种用来消除电磁噪声干扰的装置。
它的作用是将输入信号中的高频噪声信号滤除或降低到可以接受的水平，同时保持信号的原始形式。
EMI 滤波器被广泛用在各种电子设备中，包括计算机、电视、无线电、电话等等。
EMI滤波器有不同的工作原理，其中最常见的三种是：电感滤波、电容滤波和复合滤波。
下面将详细介绍每种原理的具体工作方式。
1. 电感滤波
电感滤波是最基本的滤波器类型。
电感是一种电流变化率导致的反应阻力，具有阻抗的特性。
当电流通过电感时，电感会产生一个反向电势，这可以用来抵消高频噪声电流。
电感滤波器的基本构件是一个电感线圈和一些固定电容器。
具体来说，当滤波器输入一个信号时，电感线圈会产生一个反向电势，这会使电感上的高频噪声电流减少。
然后，固定电容器将剩余的高频信号滤除，只保留低频信号。
3. 复合滤波
复合滤波结合了电感和电容的滤波原理。
它包括两个或多个电容和电感线圈。
当电容和电感线圈在一起运作时，它们能够消除更高级别的音频信号干扰。
复合滤波器也可以被称为双滤波器。
当输入信号从电容进入电感时，高频噪声信号会被抵消。
然后，低频信号通过第二个电容器时进一步过滤，以确保所有高频噪声信号被滤除。
最终，输出信号被传送到设备输出端口。
综上所述，以上三种工作原理是EMI滤波器用来消除高频噪声干扰信号的主要方式。
在实际应用中，EMI滤波器常常结合多种滤波原理使用，以确保设备的稳定性和可靠性。
汽车电磁干扰滤波器原理
汽车电磁干扰滤波器原理
汽车电磁干扰滤波器的原理是通过对电磁信号进行滤波和抑制，从而减少或消除汽车电子系统中的干扰。
具体原理如下：
1. 电磁信号传播路径阻断：滤波器通过选择合适的电阻、电容、电感等元件，将电磁信号的传播路径进行阻断，使其无法干扰到汽车电子系统。
2. 电磁信号频率选择性：滤波器通过选择合适的频率范围进行滤波，只允许特定频率范围内的信号通过，而将其他频率范围的信号进行抑制。
这样可以过滤掉大部分干扰信号，提高系统对于有用信号的接收和处理能力。
3. 返还干扰信号：滤波器可以通过适当的配置，将一部分干扰信号返还给电源线路或其他终端，使其不会影响到汽车电子系统。
这种方法也被称为“反射型”滤波器。
4. 地线隔离：滤波器还可以通过在地线上增加隔离元件，将地线与电源线路隔离开来，从而防止地线上的干扰信号影响到电源线路。
综上所述，汽车电磁干扰滤波器通过选择合适的滤波元件和配置方式，可以有效地减少或消除汽车电子系统中的电磁干扰。

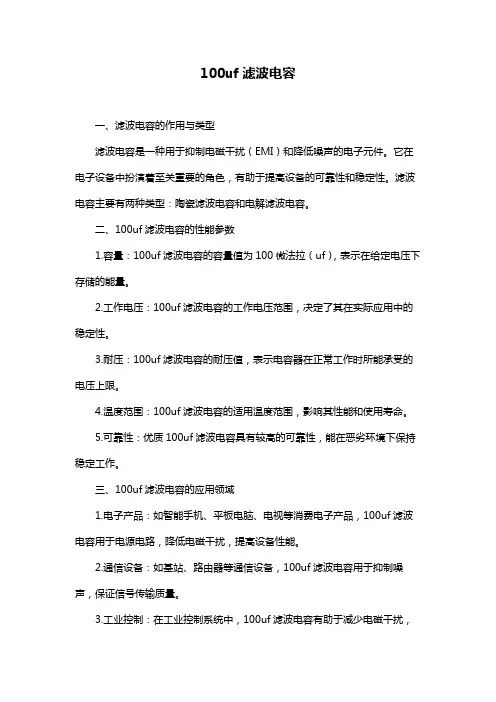

100uf滤波电容
100uf滤波电容一、滤波电容的作用与类型滤波电容是一种用于抑制电磁干扰（EMI）和降低噪声的电子元件。
它在电子设备中扮演着至关重要的角色，有助于提高设备的可靠性和稳定性。
滤波电容主要有两种类型：陶瓷滤波电容和电解滤波电容。
二、100uf滤波电容的性能参数1.容量：100uf滤波电容的容量值为100微法拉（uf），表示在给定电压下存储的能量。
2.工作电压：100uf滤波电容的工作电压范围，决定了其在实际应用中的稳定性。
3.耐压：100uf滤波电容的耐压值，表示电容器在正常工作时所能承受的电压上限。
4.温度范围：100uf滤波电容的适用温度范围，影响其性能和使用寿命。
5.可靠性：优质100uf滤波电容具有较高的可靠性，能在恶劣环境下保持稳定工作。
三、100uf滤波电容的应用领域1.电子产品：如智能手机、平板电脑、电视等消费电子产品，100uf滤波电容用于电源电路，降低电磁干扰，提高设备性能。
2.通信设备：如基站、路由器等通信设备，100uf滤波电容用于抑制噪声，保证信号传输质量。
3.工业控制：在工业控制系统中，100uf滤波电容有助于减少电磁干扰，提高系统稳定性。
四、如何选择合适的100uf滤波电容1.根据应用场景选择合适类型的滤波电容，如陶瓷滤波电容适用于高频率场景，电解滤波电容适用于低频率场景。
2.选择适当的工作电压和耐压值，确保滤波电容在设备中正常工作。
3.考虑电容器的容量、温度范围和可靠性，以满足特定应用场景的需求。
4.参考品牌和制造商的信誉，选择质量可靠的100uf滤波电容。
五、100uf滤波电容的安装与维护1.安装时，确保滤波电容与电路板连接稳定，遵循焊接规范。
2.保持电容器周围的环境清洁，避免高温、潮湿和尘埃及腐蚀性气体。
3.定期检查滤波电容的性能参数，如容量、工作电压等，确保其在正常范围内。
4.若发现滤波电容损坏或性能下降，及时更换，以免影响整个电路的正常工作。
通过以上内容，我们对100uf滤波电容有了更深入的了解。
arduino pwm信号干扰 电容
arduino pwm信号干扰电容
Arduino是一种广泛应用于电子制作和物联网领域的开发平台，通过编写程序控制各种传感器和执行器。
而PWM信号则是一种常用的控制信号，可以通过调整脉冲宽度来模拟模拟信号或控制电机的转速等。
然而，在使用Arduino的过程中，很多人可能会遇到PWM信号干扰电容的问题。
具体来说，当Arduino输出PWM信号时，信号线上可能会产生电磁干扰，这种干扰会影响到连接在信号线上的电容器的正常工作。
对于这个问题，我们可以采取一些措施来解决。
首先，我们可以在信号线上添加一个滤波电容器。
这个电容器可以起到滤波作用，将干扰信号过滤掉，从而保证电容器的正常工作。
我们可以考虑调整PWM信号的频率。
通常情况下，较高频率的PWM信号会产生更多的干扰。
因此，我们可以尝试将PWM信号的频率降低，以减少干扰对电容器的影响。
我们还可以通过增加地线的连接来减少干扰。
将信号线的地线与其他设备的地线连接在一起，可以形成一个更好的地线环境，从而减少干扰信号的传播。
需要注意的是，以上方法只是一些常见的解决方案，具体的解决方法可能因具体情况而异。
因此，在遇到PWM信号干扰电容的问题
时，我们应该根据实际情况进行具体分析，并选择合适的解决方案。
通过添加滤波电容器、调整PWM信号频率和增加地线连接等措施，我们可以有效地解决Arduino PWM信号干扰电容的问题，从而保证电容器的正常工作。
希望本文对读者有所帮助，谢谢阅读！。
电磁干扰滤波器的应用原理
电磁干扰滤波器的应用原理1. 电磁干扰滤波器简介电磁干扰滤波器是一种用于减少电子设备中电磁干扰的装置。
它通过滤除不必要的电磁信号，降低设备间的相互干扰，以提高设备的可靠性和性能。
2. 电磁干扰滤波器的工作原理电磁干扰滤波器的工作原理基于以下几个方面：2.1 滤波器组件电磁干扰滤波器主要由以下几个组件组成：•电容器：用于阻止高频电磁干扰信号通过，将其短路到地。
•电感器：用于阻断高频电磁干扰信号，将其引流到地。
•滤波器之间的连接线：用于连接滤波器组件，构成一个完整的滤波器电路。
2.2 工作原理当电子设备产生干扰信号时，这些干扰信号会通过设备的电源线、通信线等传播到其他设备中，造成相互干扰。
电磁干扰滤波器通过将电容器和电感器连接在电源线或通信线上，起到滤除干扰信号的作用。
电容器阻止高频干扰信号通过，将其短路到地；电感器阻断高频干扰信号，将其引流到地。
通过这样的组合和连接方式，滤波器可以有效地减少干扰信号的传播。
3. 电磁干扰滤波器在电子设备中的应用电磁干扰滤波器广泛应用于各种电子设备中，包括但不限于：3.1 电源线滤波器电源线滤波器用于降低电源线上的电磁干扰，以保证设备正常运行。
它通常被放置在设备的电源输入端，能够有效滤除电源线上的高频噪声信号。
3.2 通信线滤波器通信线滤波器用于减少通信线上的电磁干扰，以提高通信的可靠性和稳定性。
它通常被放置在通信线的两端，阻隔外界的干扰信号。
3.3 视频信号滤波器视频信号滤波器用于减少视频信号中的噪声和杂波，以提高视频质量。
它通常被放置在视频信号输入端或输出端，用于滤除干扰信号。
3.4 射频滤波器射频滤波器用于滤除射频信号中的杂散干扰，以保证无线通信的质量。
它通常被放置在射频信号输入或输出端，用于滤除干扰信号。
4. 电磁干扰滤波器的选择和安装4.1 选择滤波器的参数选择适当的滤波器，需要考虑以下几个参数：•频率范围：不同设备的干扰频率范围不同，需要根据实际情况选择合适的滤波器频率范围。
传导干扰解决方法
传导干扰解决方法
传导干扰解决方法包括以下几点：
1. 隔离干扰源：通过将干扰源与敏感元件隔离来减少传导干扰。
这可以通过在信号线或电源线上使用磁珠、电容、电感等元件来实现。
2. 滤波：使用滤波器可以滤除传导干扰。
滤波器可以抑制信号线上的噪声，减小传导干扰的幅度。
常见的滤波器包括RC滤波器、LC滤波器等。
3. 接地：良好的接地可以减少传导干扰。
接地可以消除地线上的电压，减少信号线上的噪声干扰。
4. 屏蔽：使用屏蔽材料可以将信号线或电源线包裹起来，以减少电磁场对信号线的干扰。
常见的屏蔽材料包括金属网、导电布等。
5. 电缆选择：选择具有抗干扰性能好的电缆，如双绞线、同轴电缆等，可以减少传导干扰的传播。
6. 软件处理：通过软件算法对信号进行处理，以减小传导干扰对系统的影响。
常见的算法包括数字滤波、傅里叶变换等。
以上是常见的传导干扰解决方法，具体实施需要根据实际情况进行选择和应用。
RF电磁干扰EMI滤波器和滤波连接器的基本概述
环测威官网：/电磁干扰（EMI）领域最初在1933年由巴黎国际电工委员会（IEC）的一个小组委员会悄然获得了正式认可。
在CISPR（国际无线电干扰特别委员会）的名义下，成立小组委员会是为了更好地了解射频技术可能产生的长期复杂情况。
自1820年莫尔斯，亨利和韦尔成立以来，无线电的受欢迎程度已经爆发，成为大萧条时期必不可少的家用电器。
很快就确定有意和无意的RF传输开始影响其他电气系统，从而导致电子界对EMI的认识不断提高。
1934年在整个20世纪60年代，70年代和80年代，研究人员越来越担心电磁辐射的干扰增加。
1967年，美国军方颁布了Mil Standard 461A，该标准为已经在军事应用中使用的电子设备以及新军用电子设备的排放和易感性限制建立了测试和验证要求。
1979年，美国联邦通信委员会（FCC）对美国所有数字设备的电磁辐射实施法律限制。
随着系统变得更快，更小，更强大，随着新兴技术的出现，这些法规不断发展。
更倾向于干扰其他电气系统的运行。
为了更好地了解噪声是如何产生的，航空电子设备和航空航天工程师已经研究了与EMI 相关的问题，并确定了可以设计新系统以最大限度地降低传输噪声的方法，同时还能够承受来自外部源的一定量噪声。
最初，大多数公司选择了快速，笨重的屏蔽外壳设计，这些设计仅仅是最低效的法拉第笼。
来自寻求更好的长期解决方案以消除其敏感电子设备中EMI敏感性的公司的更精明的研究人员倾向于采用更专业，更专注的方法，结合更好的电子设计和布局，同时在需要时加入额外的屏蔽和滤波元件。
环测威官网：/创建多个认证级别有助于确保电气系统在辐射和传导发射和易感性方面的兼容性。
这些标准的引入使专业人员能够轻松识别可以集成到自己的组件中的电气系统，而无需担心EMI问题。
今天，由于这些更严格的法规不断融入不断扩大的电子领域，所有类型的设备，尤其是高度敏感的侦察，医疗和航空电子设备，都比“嘈杂”EMI造成灾难性故障的风险更安全。
电焊机电容滤波器的容量选择与应用技巧
电焊机电容滤波器的容量选择与应用技巧电焊机作为一种常见的焊接设备，广泛应用于各个行业，其中包括建筑、制造、汽车维修等领域。
然而，电焊机在工作过程中会产生一些电磁干扰和谐波，对其他电子设备和电力网络产生不良影响。
为了解决这个问题，电焊机需要使用电容滤波器来消除谐波和抑制干扰。
本文将详细介绍电焊机电容滤波器的容量选择与应用技巧。
一、电焊机电容滤波器的作用电焊机在工作时产生的高频谐波会传播到电力网络中，造成电网违反电力质量标准，影响其他电子设备的正常运行。
电焊机电容滤波器的作用是通过补偿电流和消除电流谐波，使电焊机输出的电流更加平滑稳定，从而避免对电力网络造成干扰，提高电力质量。
二、电容滤波器容量的选择在选择电容滤波器的容量时，需要综合考虑电焊机的工作条件和外部环境因素。
1. 电焊机的工作条件电焊机的工作条件包括焊接过程中的电流、电压和工作周期等因素。
一般而言，电焊机的工作电流越高，所需的电容滤波器容量也就越大。
理论上，当电焊机的工作电流达到额定值的80%时，电容滤波器的容量可以根据经验公式进行计算，即电容器容量C=K×I，其中C为电容器容量，K为经验系数，I为电焊机的额定电流。
2. 外部环境因素电焊机工作过程中产生的电磁干扰和谐波会对周围环境产生影响，尤其是对附近的电子设备造成干扰。
因此，在选择电容滤波器容量时，还需要考虑周围环境的电磁兼容性，以确保电焊机的运行不会对其他设备造成干扰。
三、电容滤波器的应用技巧在使用电容滤波器时，还需注意以下几点技巧。
1. 安装位置的选择电容滤波器通常安装在电焊机的输出端，以便尽可能地消除谐波和干扰。
同时，应将电焊机与其他电子设备隔离，避免干扰传播。
2. 定期检查和维护电容滤波器属于电器元件，需要定期检查和维护，以确保其正常工作。
在检查时，应注意电容滤波器的绝缘和连接是否正常，如有必要，应及时进行更换和修复。
3. 合理使用多级滤波对于大功率电焊机，可以考虑使用多级滤波器来进一步降低谐波和抑制干扰。
开关电源的电磁干扰及其滤波措施
开关电源的电磁干扰及其滤波措施1引言开关电源与线性稳压电源相比，具有功耗小、效率高、体积小、重量轻、稳压范围宽等特点，广泛用于计算机及外围设备、通信、自动控制、家用电器等领域。
但开关电源的突出缺点是产生较强的电磁干扰(EMI)。
EMI信号既占有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子仪器造成干扰。
如果处理不当，开关电源本身就会变成一个干扰源。
随着电子产品的电磁兼容性(EMC)日益受到重视，抑制开关电源的EMI，提高电子产品的质量，使之符合有关EMC标准或规范，已成为电子产品设计者越来越关注的问题。
2开关电源产生EMI的原理开关电源产生EMI的因素较多，其中由基本整流器产生的电流高次谐波干扰和变压器型功率转换电路产生的尖峰电压干扰是主要因素。
它们所以产生于电源装置的内部，是由于开关电源中的二级管和晶体管在工作过程中产生的跃变电压和电流，通过高频变压器、储能电感线圈和导线以及系统结构、元件布局等而造成的。
基本整流器的整流过程是产生EMI最常见的原因。
这是因为正弦波通过整流器后不再是单一频率的电流，而是变成单向脉动电源，此电流波形分解为一直流分量和一系列频率不同的交流分量之和。
实验结果表明，较高的谐波(特别是高次谐波)会沿着输电线路产生传导干扰和辐射干扰，一方面使接在其前端电源线上的电流波形发生畸变，另一方面通过电源线产生射频干扰，使接收机等产生噪声。
变压器型功率转换电路是实现变压、变频以及完成输出电压调整的部件，是开关稳压电源的核心，主要由开关管和高频变压器组成。
它产生的尖峰电压是一种有较大辐度的窄脉冲，其频带较宽且谐波比较丰富。
产生这种脉冲干扰的主要原因是：(1) 开关功率晶体管感性负载是高频变压器或储能电感。
在开关管导通的瞬间，变压器初级出现很大的电流，它在开关管过激励较大时，将造成尖峰噪声。
这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。
(2) 由高频变压器产生的干扰。
电磁干扰滤波电容器使用方法与作用
电磁干扰滤波电容器使用方法与作用电磁干扰是一种常见的干扰现象，长期以来一直困扰着无线通信、计算机、医疗等领域的工程师和用户。
为了降低电磁干扰的影响，工程师们常常会采用电磁干扰滤波电容器。
本文将简要介绍电磁干扰滤波电容器的使用方法和作用。
一、电磁干扰滤波电容器的概念电磁干扰滤波电容器，又称电容式噪声滤波器，是一种抑制电磁干扰的器件。
它可以将电路中不希望的高频噪声信号直接短路至地，从而有效防止噪声信号对其他电路的干扰。
二、电磁干扰滤波电容器的使用方法1、选择合适的电容值电磁干扰滤波电容器的电容值一般在几微法到数百微法之间，具体值需要根据实际电路的特点来选择。
一般来说，电路中的电容值越大，其滤波效果就越好，但是过大的电容值也会对电路产生负面影响。
2、放置位置的选择电磁干扰滤波电容器一般应放置在电源端，即电源的正电极与地之间。
如果电源只有一个极性，就只在该极性钎接电容器，如果是双极性电源，则在正负两极性钎接电容器。
3、并联电容器在某些情况下，一个电磁干扰滤波电容器可能无法完全抑制电磁干扰。
这时，可以采用并联电容器来增强滤波效果。
三、电磁干扰滤波电容器的作用1、抑制电磁干扰电磁干扰滤波电容器可以将电路中的高频噪声信号直接短路至地，从而有效抑制电磁干扰，保护其他电路的正常运行。
2、提高系统抗干扰能力电磁干扰滤波电容器用于电路设计中，可以提高系统的抗干扰能力，保证系统的稳定性和可靠性。
3、保护设备电磁干扰滤波电容器可以有效地保护设备，降低电子器件的失效率，提高设备的使用寿命。
四、总结电磁干扰滤波电容器是电路设计中常用的一种抗干扰器件。
使用时需要选择合适的电容值和放置位置，对于那些对于只通过一个电容器无法完全抑制干扰的电路，采用并联电容器可以增强滤波效果。
在实际应用中，电磁干扰滤波电容器可以抑制电磁干扰，提高系统抗干扰能力，保护设备等。
EMI滤波器中X电容和Y电容的基础知识
X电容和Y电容知识在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V 之类的普通电容来代用。
在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。
这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。
几种常用的抗干扰滤波器件介绍
几种常用的抗干扰滤波器件介绍2009-10-20 11:19:00 【文章字体：大中小】推荐收藏打印北京科力亚特电子有限公司李华伴随电子技术的高速发展，电磁环境日益恶化，大量的电子设备在这种电磁环境中很难正常工作。
另一方面，电子设备的迅速增加，又进一步导致电磁环境的恶化。
因此，现代电子产品设计技术中，如何选用干扰抑制滤波器件，是我们每一位电子产品设计人员必须面对的问题，本文对此进行了详细的阐述。
1. 穿心电容器 - 馈通滤波器馈通滤波器常用于移动通讯设备、雷达导航等一些高频处理模块中，与屏蔽结构体配合，处理输入或输出的低频信号，是其他形式的电容器不能替代的产品。
现在电子线路的工作频率和周围环境中的电磁干扰频率越来越高，将滤波器安装在线路板上所暴露出的高频滤波不足的问题比较突出。
要想在UHF或更高的频段获得更好的滤波效果，特别是保护屏蔽体不被穿透时，必须使用馈通型滤波器解决。
馈通型滤波器安装在金属面板上，具有很低的接地阻抗，并且利用金属面板隔离滤波器的输入和输出，因此滤波器具有非常好的高频滤波效果。
馈通滤波器的电路结构分为C 型（穿心电容）、L 形（一个穿心电容加一个电感）、T 形（两个电感加一个穿心电容）、π形（两个穿心电容加一个电感）等；滤波器的器件越多，则滤波器的过渡带越短，阻带的插入损耗越大。
其中C 型馈通滤波器一般成为穿心电容器。
图1 穿心电容任何有引线的电容器的滤波效果都会受到接地电感的限制。
如图1 所示，通过将电容器外表面直接用螺纹或焊接的方式接到金属屏蔽体或面板上构成电容器的接地。
由于地电流分散在中心导体周围360°的范围内，实际上不存在引线电感，电容可以在很高的频率范围内保持良好的性能。
馈通滤波器的使用方法有以下三种：1）安装在屏蔽体（屏蔽盒、屏蔽机箱等）的面板上。
这是最基本的使用方法，当有导线要穿过屏蔽体时，就需要在屏蔽体的面板上安装馈通滤波器，使导线通过馈通滤波器穿过屏蔽体。
电磁干扰的屏蔽方法知识
电磁干扰的屏蔽方法知识电磁干扰（EMI）是指电磁能量在电子设备及周边的环境中引起的干扰。
在现代社会中，电磁干扰已经成为电子设备和系统的重要问题。
而电磁干扰的屏蔽方法就成为了电子工程师必须了解的知识。
1.电磁干扰（EMI）的影响电磁干扰会影响各种电子设备的性能和稳定性，包括通讯设备、计算机、医疗设备、航空设备、汽车射频和娱乐设备等。
此外，电磁干扰还可能导致电磁兼容性问题（EMC），这可能会影响安全和生产效率。
2. 消除电磁干扰的方法在电子设备的设计和制造中，必须采取措施来降低电磁干扰的影响。
以下是可用于屏蔽电磁干扰的方法：2.1 金属屏蔽金属屏蔽是一种基本的屏蔽方法。
用金属片或金属网罩包裹电子设备，来屏蔽电磁辐射和电磁场。
金属屏蔽可以很好地屏蔽高频干扰，通常在射频、微波和高速数字应用中使用。
2.2 地线屏蔽地线屏蔽依赖于连接设备外壳的电路和地面的连接。
通过接地，电流可以流回地面，从而降低电磁干扰。
地线屏蔽通常适用于多个设备之间的干扰和电漏水问题。
2.3 分层屏蔽分层屏蔽是一种使用多个层次的方法，通常用于高频干扰。
不同层次的材料具有不同的导电性和磁性，可以最大程度降低电磁干扰。
2.4 滤波器滤波器可以屏蔽设备中的杂波信号和一些EMI源。
这种方法是通过使用引入不同类型和频率的电容器、电感器和滤波器来隔离和过滤干扰信号的。
2.5 布线布线方法可以最小化电磁场的发生，并增加EMI源之间的物理距离。
这种方法通过正确放置电缆和电线在整个电子设计中，从而实现EMI的控制和管理。
2.6 笼状屏蔽笼状屏蔽是一种三维结构，它由连接到地面的金属网组成。
这种屏蔽形式通常用于射频EMI。
总的来说，电磁干扰的防护措施通常不止一种方法的单一方法，而是采用多种方法进行组合。
在实际生产环境中，电子工程师应根据设备的类型和EMI源来选择适当的屏蔽措施。
3.结论在现代社会中，电磁干扰已成为影响电子设备和系统稳定性的重要问题。
消除EMI采用的技术手段和方法包括金属屏蔽、地线屏蔽、分层屏蔽、滤波器、布线和笼状屏蔽等多种方法。
电动机的电磁干扰与滤波器设计
电动机的电磁干扰与滤波器设计随着电动机在各个领域的广泛应用，电磁干扰问题逐渐引起人们的重视。
电动机的正常工作会产生一定的电磁干扰，这种干扰可能对周围的电子设备造成不良影响。
为了解决这一问题，设计滤波器成为一种常见的方法。
本文将探讨电动机的电磁干扰问题以及滤波器的设计原理与方法。
一、电动机的电磁干扰原因电动机的电磁干扰主要由以下几个方面产生：1. 电源线谐波干扰：电动机的工作过程中，会引起电源线上谐波电流的流动，这些谐波电流通过电源线传播到其他电子设备中，产生干扰。
2. 电动机的辐射干扰：电动机在运行中会产生高频辐射，这些辐射信号可以通过空气传播到其他设备中，引起干扰。
3. 电动机的传导干扰：电动机内部的电磁干扰信号可以通过电源线、信号线等传导到其他设备中，造成干扰现象。
二、滤波器的设计原理滤波器是一种用于抑制电磁干扰的设备，其设计原理基于滤除电动机所产生的干扰信号。
常见的滤波器设计原理包括：1. 低通滤波器：低通滤波器可以滤除高频信号，阻止高频干扰信号进入被干扰设备。
它通过设置合适的截止频率，使高频信号被削弱或者滤除。
2. 阻抗匹配滤波器：阻抗匹配滤波器通过设计合适的阻抗来阻隔电磁干扰信号的传导路径，减少传导干扰。
3. 带通滤波器：带通滤波器可以选择性地通过某个频率范围内的信号，抑制其他频率的信号。
它可以针对电动机产生的特定频率信号进行滤波。
三、滤波器的设计方法滤波器的设计方法可以根据具体情况进行选择，下面介绍一些常见的设计方法：1. 降低电动机的电磁辐射强度：通过合理的电机设计和隔离措施，减少电动机产生的电磁辐射。
例如，采用磁屏蔽、外壳接地等方法来减少电磁辐射。
2. 优化电动机的绕组结构：通过设计合适的绕组结构和绝缘措施，减少电动机内部的干扰信号传导到其他设备中。
例如，采用特殊的绝缘材料、减少绕组的分布电容等方法。
3. 使用合适的滤波器：根据电动机产生的干扰信号的特点，选择适合的滤波器进行应用。
电容测量实验技术使用中的干扰消除方法
电容测量实验技术使用中的干扰消除方法电容测量是电子学中常用的实验技术之一，在许多电路和设备的测试中起着重要作用。
然而，在电容测量实验过程中，常会遇到干扰问题，这些干扰对测量结果的准确性产生负面影响。
因此，研究并应用干扰消除方法是电容测量实验技术的重要课题之一。
首先，我们来探讨一些引起干扰的常见因素。
电容测量中最常见的干扰源是来自环境的电磁辐射干扰和接地回路的共模干扰。
电磁辐射干扰可以由电源线、高频设备等产生，而共模干扰则主要由接地回路中的杂散电流引起。
这些干扰信号会与待测的电容信号叠加在一起，导致测量结果的失真。
为了消除这些干扰，我们可以采取一系列的干扰消除方法。
其中之一是使用屏蔽技术。
通过在信号采集部分添加屏蔽罩或金属屏蔽层，能够有效地阻挡外界电磁辐射对电容信号的干扰。
此外，还可以通过合理的布线和接地设计，减少共模干扰的影响。
例如，可以采用星形接地方法，将各个测量点的接地线分开并连接到一个独立的接地点，以避免共模干扰信号在接地回路中传播。
另一种常用的干扰消除方法是差分信号采集技术。
差分信号采集通过同时采集两个相互对称的信号，并对它们进行差分运算，可以消除来自环境的共模干扰。
差分放大器是差分信号采集技术的关键部件，它能够放大差分信号，抑制共模信号的干扰。
在电容测量实验中，我们可以将待测电容的两个电极分别与差分放大器的两个输入端相连，从而实现对电容信号的差分采集和干扰消除。
除了屏蔽技术和差分信号采集技术外，还可以采用滤波器来消除干扰。
滤波器可以通过选择性地传输或抑制特定频率范围内的信号，从而实现对干扰信号的消除。
在电容测量实验中，我们可以根据干扰信号的频率特性选择合适的滤波器进行干扰消除。
常用的滤波器有低通滤波器、高通滤波器和带阻滤波器等。
通过合理配置滤波器，我们能够滤除干扰信号，得到更准确的电容测量结果。
此外，精密电容测量仪器的使用也可以提高干扰消除的效果。
一些高精度的电容测量仪器具备抗干扰能力强、采样速率高等特点，能够更好地实现对干扰信号的抑制，提高测量的精度和准确性。
电磁干扰滤波电容器的使用方法概要
电磁干扰滤波电容器的使用方法概要电磁干扰滤波电容器的使用方法概要随着现代电子技术的迅猛发展，我们的生活中越来越多的电子设备和电子产品，而这些设备和产品都需要进行电磁兼容性（EMC）测试，以保证它们正常工作并不会对周围的电磁环境造成影响。
其中，电磁干扰滤波电容器作为一种常见的电子元器件，被广泛应用于电磁兼容性测试中。
电磁干扰滤波电容器是一种用于抑制电磁噪声和电磁干扰的元器件，其作用是将电路中的高频干扰滤除，使电子设备和产品不受到电磁波的干扰。
因此，在电磁兼容性测试中，其使用方法十分重要。
首先，我们需要了解电磁干扰滤波电容器的基本原理。
电磁干扰滤波电容器是通过其本身的特性来抑制高频噪声的传播和干扰。
其内部结构是一对薄金属箔片和介质材料，当交流信号经过电容器时，会通过箔片与介质之间的电场来滤除高频噪声。
其次，我们需要选择合适的电磁干扰滤波电容器。
在选择电磁干扰滤波电容器时，需要考虑到电容器的电容值、额定电压、尺寸等参数。
一般来说，电容值越大，电压等级越高的电容器对于抑制高频噪声的效果越好，但也会带来更高的成本和更大的尺寸。
因此，根据电子设备和产品的实际情况来选择合适的电磁干扰滤波电容器是非常必要的。
然后，我们需要正确安装电磁干扰滤波电容器。
在安装电磁干扰滤波电容器时，需要注意以下几点：1. 确保电容器的极性正确，一般来说电容器上会标记有正负极；2. 尽可能地缩短电容器的引线长度，以减小电容器的电感；3. 在电路板上尽量靠近噪声源、或靠近电磁干扰物的位置安装电容器，这样可以将噪声滤除在本身形成的环境内；4. 在同一电路中，可以多个电容并联使用，以获得更好的抑制效果。
最后，我们需要进行电磁兼容性测试。
在进行电磁兼容性测试时，需要使用专业的测试设备（如干扰发生器、电磁场探头等），根据具体的测试要求、场景和参数来进行测试。
测试过程中，可以通过优化电磁干扰滤波电容器的安装位置、增加电容数量等方法来提高电磁兼容性测试的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器是电路中最基本的元件之一，利用电容滤除电路上的高频骚扰和对电源解耦是所有电路设计人员都熟悉的。
但是，随着电磁干扰问题的日益突出，特别是干扰频率的日益提高，由于不了解电容的基本特性而达不到预期滤波效果的事情时有发生。
本文介绍一些容易被忽略的影响电容滤波性能的参数及使用电容器抑制电磁骚扰时需要注意的事项。
1电容引线的作用
在用电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响。
电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。
然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。
出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。
实际电容器的电路模型如图1所示，它是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。
图1 实际电容器的等效电路
理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。
在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。
在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。
电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。
ESL除了与电容器的种类有关外，电容的引线长度是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。
因此在实际工程中，要使电容器的引线尽量短，电容器的正确安装方法和不正确安装方法如图2所示。
图2 滤波电容的正确安装方法与错误安装方法
根据LC电路串联谐振的原理，谐振点不仅与电感有关，还与电容值有关，电容越大，谐振点越低。
许多人认为电容器的容值越大，滤波效果越好，这是一种误解。
电容越大对低频干扰的旁路效果虽然好，但是由于电容在较低的频率发生了谐振，阻抗开始随频率的升高而增加，因此对高频噪声的旁路效果变差。
表1是不同容量瓷片电容器的自谐振频率，电容的引线长度是1.6mm（你使用的电容的引线有这么短吗？）。
表1
电容值自谐振频率（MHz）电容值自谐振频率（MHz）
1m F 1.7 820 pF 38.5
0.1m F 4 680 pF 42.5
0.01m F 12.6 560 pF 45
3300pF 19.3 470 pF 49
1800 pF 25.5 390 pF 54
1100pF 33 330 pF 60
尽管从滤除高频噪声的角度看，电容的谐振是不希望的，但是电容的谐振并不是总是有害的。
当要滤除的噪声频率确定时，可以通过调整电容的容量，使谐振点刚好落在骚扰频率上。
2.温度的影响
由于电容器中的介质参数受到温度变化的影响，因此电容器的电容值也随着温度变化。
不同的介质随着温度变化的规律不同，有些电容器的容量当温度升高时会减小70%以上，常用的滤波电容为瓷介质电容，瓷介质电容器有超稳定型：COG或NPO，稳定型：X7R，和通用型：Y5V或Z5U三种。
不同介质的电容器的温度特性如图2所示。
图 3 不同介质电容器的温度特性
从图中可以看到，COG电容器的容量几乎随温度没有变化，X7R电容器的容量在额定工作温度范围变化12%以下，Y5V电容器的容量在额定工作温度范围内变化70%以上。
这些特性是必须注意的，否则会出现滤波器在高温或低温时性能变化而导致设备产生电磁兼容问题。
COG介质虽然稳定，但介质常数较低，一般在10～100，因此当体积较小时，容量较小。
X7R的介质常数高得多，为2000 ～ 4000，因此较小的体积能产生较大的电容，Y5V的介质常数最高，为5000 ～ 25000。
许多人在选用电容器时，片面追求电容器的体积小，这种电容器的介质虽然具有较高的介质常数，但温度稳定性很差，这会导致设备的温度特性变差。
这在选用电容器时要特别注意，尤其是在军用设备中。
3.电压的影响
电容器的电容量不仅随着温度变化，还会随着工作电压变化，这一点在实际工程必须注意。
不同介质材料的电容器的电压特性如图3所示。
从图中可以看出，X7R电容器在额定电压状态下，其容量降为原始值的70%，而Y5V电容器的容量降为原始值的30%！了解了这个特性，在选用电容时要在电压或电容量上留出余量，否则在额定工作电压状态下，滤波器会达不到预期的效果。
图4 电容器的电压特性
综合考虑温度和电压的影响时，电容的变化如图4所示。
图5电容器的温度/电压特性5.穿心电容的使用
在实际工程中，要滤除的电磁噪声频率往往高达数百MHz，甚至超过1GHz。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声，是因为两个原因，一个原因是电容引线电感造成电容谐振，对高频信号呈现较大的阻抗，削弱了对高频信号的旁路作用；另一个原因是导线之间的寄生电容使高频信号发生耦合，降低了滤波效果，如图5所示。
图6 普通电容在高频滤波中的问题
穿心电容之所以能有效地滤除高频噪声，是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题，而且穿心电容可以直接安装在金属面板上，利用金属面板起到高频隔离的作用。
但是在使用穿心电容时，要注意的问题是安装问题。
穿心电容最大的弱点是怕高温和温度冲击，这在将穿心电容往金属面板上焊接时造成很大困难。
许多电容在焊接过程中发生损坏。
特别是当需要将大量的穿心电容安装在面板上时，只要有一个损坏，就很难修复，因为在将损坏的电容拆下时，会造成邻近其它电容的损坏。
随着电子设备复杂程度的提高，设备内部强弱电混合安装、数字逻辑电路混合安装的情况越来越多，电路模块之间的相互骚扰成为严重的问题。
解决这种电路模块相互骚扰的方法之一是用金属隔离舱将不同性质的电路隔离开。
但是所有穿过隔离舱的导线要通过穿心电容，否则会造成隔离失效。
当不同电路模块之间有大量的联线时，在隔离舱上安装大量的穿心电容是十分困难的事情。
为了解决这个问题，国外许多厂商开发了“滤波阵列板”，这是用特殊工艺事先将穿心电容焊接在一块金属板构成的器件，使用滤波阵列板能够轻而易举地解决大量导线穿过金属面板的问题。
但是这种滤波阵列板的价格往往较高，每针的价格约30元。
1999年，北京天亦通公司开发成功了TLZ – 1系列滤波阵列板（专利申请中）。
这种滤波阵列板的滤波性能接近国外产品，但价格仅为国外产品的1/10以下。
TLZ – 1系列滤波阵列板的密度是标准2.54mm，可以直接与扁平电缆插座配合，便于安装，可广泛用于电子设备的滤波隔离（图6）。
图7 滤波阵列板用于电路隔离
