控制回路常用电气元件原理介绍
控制回路常用电气元件原理介绍控制回路是电气系统中常见的一种电路，用于控制电气设备的工作状态。
在控制回路中，常用的电气元件包括开关、继电器、传感器和计时器等。
这些电气元件在控制回路中扮演着不同的角色，实现控制信号的输入和输出。
以下是对常用电气元件的原理进行介绍。
1.开关：开关是控制回路中最基本的元件之一、开关可以通过切换导电材料的状态来连接或断开电路。
开关通常有手动和自动两种类型。
手动开关通过物理操作来改变其导通状态，而自动开关则由其他电气元件控制。
开关可用于开关电源、控制电机转向以及控制信号的开关等。
2.继电器：继电器是一种电气开关，它通过电磁原理来控制一个或多个较大电流的电路。
继电器一般由电磁铁和开关组成。
当继电器的电磁铁通电时，磁场会吸引开关，导通较大电流的电路。
继电器广泛应用于电力系统、自动化控制以及机械设备中。
3.传感器：传感器是测量和检测环境中物理量的设备。
传感器将物理量转化为电信号，并将其传递到控制回路中进行处理。
常见的传感器有温度传感器、压力传感器、湿度传感器、光照传感器等。
传感器的选择要根据具体控制需求来确定，以确保能够准确测量和监控环境参数。
4.计时器：计时器是一种用于测量和控制时间的设备。
计时器通常包括时钟脉冲输入、预设值设置、计时显示和输出控制等功能。
在控制回路中，计时器可以用于定时操作和延迟控制。
例如，可以使用计时器来控制电机的启动和停止时间，或者用于控制设备的定时开关。
以上介绍了控制回路中常用的电气元件原理。
这些电气元件在不同的控制系统中有不同的作用和功能，但都能帮助实现控制信号的输入和输出，并最终控制电气设备的工作状态。
掌握这些电气元件的原理对于理解和设计控制回路非常重要，也是电气工程师和技术人员必备的基础知识。

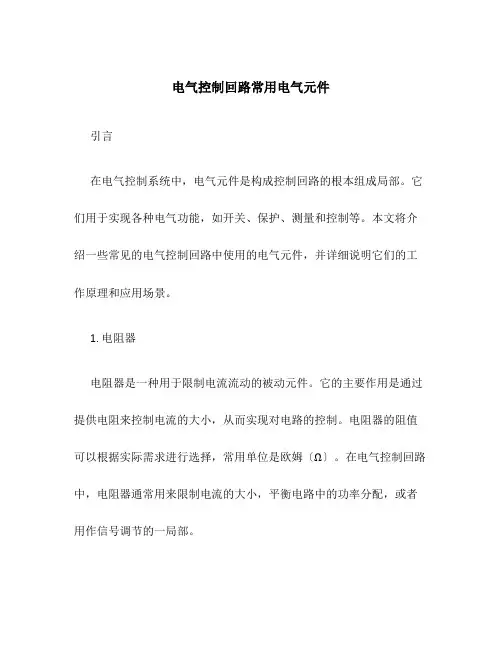

电气控制回路常用电气元件
电气控制回路常用电气元件引言在电气控制系统中，电气元件是构成控制回路的根本组成局部。
它们用于实现各种电气功能，如开关、保护、测量和控制等。
本文将介绍一些常见的电气控制回路中使用的电气元件，并详细说明它们的工作原理和应用场景。
1. 电阻器电阻器是一种用于限制电流流动的被动元件。
它的主要作用是通过提供电阻来控制电流的大小，从而实现对电路的控制。
电阻器的阻值可以根据实际需求进行选择，常用单位是欧姆〔Ω〕。
在电气控制回路中，电阻器通常用来限制电流的大小，平衡电路中的功率分配，或者用作信号调节的一局部。
电容器是一种可以储存电荷的被动元件。
它由两个电极和介质组成，通过在电极之间施加电压来储存电荷。
电容器的主要作用是在电路中储存和释放电能，从而实现对电路的控制。
电容器的容量可以根据实际需求进行选择，常用单位是法拉〔F〕。
在电气控制回路中，电容器通常用于平滑电压和电流波动，储存能量，或者在交流电路中提供短暂的电流。
3. 电感器电感器是一种可以储存磁能的被动元件。
它由一个线圈和临近的铁芯组成，通过通过线圈中的电流产生磁场，从而储存磁能。
电感器的主要作用是在电路中储存和释放磁能，从而实现对电路的控制。
电感器的电感值可以根据实际需求进行选择，常用单位是亨利〔H〕。
在电气控制回路中，电感器通常用于滤波，削弱或增强电流，或者用作储存和释放能量的一局部。
开关是一种用于控制电流流动的被动元件。
它可以翻开或关闭电路的通路，实现对电路的控制。
开关可以根据不同的原理和结构进行分类，如机械开关、触发开关、保护开关等。
在电气控制回路中，开关通常用于控制电路的开关状态，实现对电气设备的启停、保护和控制。
5. 继电器继电器是一种电气控制装置，它通过电磁力来控制一个或多个开关。
继电器由触发线圈和触点组成，当触发线圈通电时，触点将翻开或关闭电路。
继电器的主要作用是在低功率电路中控制高功率电路。
它可以实现电路的电气隔离，保护电路中的其他元件免受高电压或高电流的影响，并提供电路的开关和控制功能。
电气控制回路八种常用元件原理介绍1
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
控制回路常用电气元件原理介绍
故障现象：控制器无法正常工作显示错误代码
排除方法：检查传感器、检查线路、更换硬件等
原因分析：传感器故障、线路故障等
原因分析：电源故障、程序错误、硬件故障等
故障现象：控制器输出信号异常
排除方法：检查电源、重新启动、更换硬件等
感谢您的观看
汇报人：
排除方法：检查传感器是否安装正确如有错误重新安装
故障现象：传感器输出信号异常 排除方法：检查传感器是否损坏如有损坏更换新的传感器
排除方法：检查传感器是否损坏如有损坏更换新的传感器
故障现象：传感器输出信号为零 排除方法：检查传感器是否损坏如有损坏更换新的传感器
排除方法：检查传感器是否损坏如有损坏更换新的传感器
控制自动化系统：接触器可以控制自动化系统实现自动化控制
控制电机：通过接触器控制电机的启动、停止和反转
保护电路：接触器可以保护电路防止过载、短路等故障
接触器的常见故障及排除方法
接触器无法吸合：检查电源电压是否正常触点是否损坏触点弹簧是否损坏
接触器噪音：检查触点是否粘连触点弹簧是否损坏触点间隙是否过大
信号放大：继电器可以将微弱的信号放大实现信号的放大和传输。
保护电路：继电器可以保护电路防止过载、短路等故障对电路造成损坏。
控制电机：继电器可以控制电机的启动、停止和转速等实现对电机的精确控制。
继电器的常见故障及排除方法
触点烧蚀：检查触点接触是否良好更换损坏的触点
触点接触不良：检查触点是否接触不良更换损坏的触点
接触器无法断开：检查触点是否粘连触点弹簧是否损坏触点间隙是否过大
接触器寿命短：检查触点是否粘连触点弹簧是否损坏触点间隙是否过大
接触器发热：检查触点是否粘连触点弹簧是否损坏触点间隙是否过大
电气控制回路八种常用元件原理介绍
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
学自动化必备的电气控制回路八种常用元件原理
学自动化必备的电气控制回路八种常用元件原理哎呀，说起自动化，咱们可得好好聊聊电气控制回路的那些常用元件。
这些元件可是咱们学自动化的基石啊，要是不懂它们的原理，那可真是“瓮中捉鳖，无从下手”咯！今天，我就来给大家讲讲这八种常用元件的原理，让大家轻松掌握自动化的精髓。
咱们来说说最基本的开关吧。
开关的作用可大啦，它就像是咱们家里的电灯开关，可以控制电流的通断。
不过，自动化里的开关可不简单，它还有各种各样的类型，比如常开开关、常闭开关、手动开关、自动开关等等。
这些开关都有各自的特点和用途，咱们要学会根据实际情况选择合适的开关。
接下来，咱们说说接触器。
接触器可是个好东西，它可以用来控制大功率电器的启动和停止。
就像咱们过年放鞭炮一样，接触器就是那个点燃鞭炮的火柴。
当然啦，接触器也有不同的类型，有单触点接触器、双触点接触器、热继电器等等。
了解这些不同类型的接触器，对于咱们掌握自动化技术非常重要哦！紧接着，咱们来说说继电器。
继电器的作用就像是一个中间人，它可以把小电流放大成大电流，然后再传递给其他电器。
这个作用可大啦，有时候咱们需要控制一个大功率电器，但是直接连接可能不太方便，这时候就可以用继电器来实现。
而且，继电器还有很多种类型，比如时间继电器、温度继电器、压力继电器等等。
学会运用这些不同类型的继电器，可以让咱们的自动化系统更加强大哦！再来说说电动机。
电动机可是个大家伙，它可以带动整个自动化系统的运转。
电动机有很多种类型，比如直流电动机、交流电动机、步进电动机等等。
而且，电动机还有很多种控制方式，比如直接控制、变频控制、伺服控制等等。
学会运用这些电动机和控制方式，可以让咱们的自动化系统更加灵活多变哦！除了这些基本元件之外，咱们还要了解一下传感器。
传感器的作用就像是一个探头，它可以感知周围环境的变化，并把这些变化转换成电信号传递给控制器。
这样，控制器就可以根据这些信号来判断周围环境的状态，从而做出相应的控制动作。
电气控制配电柜内常用电气元件符号及实物图(苍松借鉴)
电气控制配电柜内常用电气元件符号及实物图
一、断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF
断路器图形符号为：
二、接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM
接触器图形符号为：。
低压控制回路常用电气元件原理介绍(1)
低压控制回路常用电气元件原理介绍(1)低压控制回路常用电气元件原则介绍低压控制回路通常是用来控制低电压设备的，包括照明系统、电气设备和小型机械线路等。
常用的电气元件包括：接触器、继电器、开关、按钮等。
1. 接触器接触器是控制电机和其他电气设备电路的元件。
它类似于一个开关，但可处理高电压和高电流。
它包括一系列接点、线圈和两个连接器。
在通电的情况下，接触器的线圈产生磁场使得机械触点吸引，接通电路。
断电时，线圈磁场消失，机械触点弹开，断开电路。
2. 继电器继电器是在电路中用来放大和控制电信号的设备。
通过使用一个小电流控制继电器，在其上通干簧管（或开关），输入一个大电流信号。
继电器中的电感效应将使触点产生机械力，使其可以控制大电流。
继电器在控制电流方面比接触器有更大的灵活性、更高的准确度和更长的寿命等优点。
3. 开关开关是控制电气回路的基本元件。
开关通过连接或断开电气回路来控制电路中的电流。
开关有各种形式，包括电磁式、手动式、气动式和UMS等。
在低压控制回路中，手动开关、脚踏开关和自动开关被广泛使用。
4. 按钮按钮是在电路中控制电器和机器的一个设备。
按钮通常用于按下或抬起控制回路。
它们是一种常开或常闭设备。
这意味着当按钮按下时，电气回路关闭，或当按钮松开时，电气回路开启。
5. 电源电源是控制回路中最重要的元件之一。
电源为整个系统提供电力，其功能是根据需要将低压变压器的输出电压转换为需要的电流和电压。
电源的大小和质量对于控制回路的正常运行至关重要。
综上所述，低压控制回路常用的电气元件包括接触器、继电器、开关、按钮和电源等。
它们的功能不同，被广泛应用于低电压设备中。
只有通过适当选择和使用这些设备，才能保证低压控制回路的可靠性和稳定性。
配电柜内常用电气元件大集合及解说
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
常用电气元器件原理介绍解读
电气元件 —熔断器
• 10.熔断器
熔断器（fuse）是指当电流超 过规定值时，以本身产生的热量使 熔体熔断，断开电路的一种电器。 熔断器是根据电流超过规定值一段 时间后，以其自身产生的热量使熔 体熔化，从而使电路断开；运用这 种原理制成的一种电流保护器。熔 断器广泛应用于高低压配电系统和 控制系统以及用电设备中，作为短 路和过电流的保护器，是应用最普 遍的保护器件之一。
。当复位按钮还有停止的作用时，则必须是红 色。
电气元件 — 指示灯
6、指示灯 6.1 指示灯的图片：
电气元件 — 指示灯
6.2 指示灯的作用： 红绿指示灯的作用有三：一是指示电气设备的运行与停
止状态；二是监视控制电路的电源是否正常；三是利用红灯 监视跳闸回路是否正常，用绿灯监视合闸回路是否正常。
交流接触器图片
电气元件 — 交流接触器
2.2交流接触器的结构和工作原理: 1）基本结构： 电磁机构：由线圈、动铁心（衔铁）和静铁心组成 触头系统：由主触头和辅助触头组成。主触头用于 通断主电路，辅助触头用于控制电路中。
电气元件 — 交流接触器
2）文字符号：KM 3）图形符号：
线圈
主触头 辅助常开触头 辅助常闭触头
（2）按钮颜色要求： ① “停止”和“急停”按钮必须是红色。当按下红色按
钮时，必须使设备停止工作或断电。 ② “起动”按钮的颜色是绿色。 ③ “起动” 与“停止”交替动作的按钮必须是黑色、白
色或灰色，不得用红色和绿色。
电气元件 — 按钮
④“点动”按钮必须是黑色。 ⑤“复位”(如保护继电器的复位按钮)必须是蓝色
电器元件 — 转换开关
7、转换开关 7.1 转换开关图片
电气元件 — 转换开关
配电柜内常用电气元件大集合及解说
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
图文并茂的方式介绍常用电气元件的原理及应用
图文并茂的方式介绍常用电气元件的原理及应用
断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，下面以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF
断路器图形符号为：
2接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V 和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM
接触器图形符号为：
3热继电器
热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR
热继电器图形符号：。
学自动化必备的电气控制回路八种常用元件原理
学自动化必备的电气控制回路八种常用元件原理哎呀，说起自动化，咱们得先说说电气控制回路这个东西。
这可是个高科技的东西，不过别怕，我今天就给你讲讲这八种常用元件的原理，保证让你听懂了！咱们来说说按钮。
按钮可是电气控制回路里最基础的元件了。
它就像是我们日常生活中的开关，一按下去，电就通了，再按一下，电就断了。
当然啦，这个“按”可不是真的按，而是触动了一个电子开关。
所以，按钮就是用来控制电流通断的。
紧接着，咱们来聊聊继电器。
继电器跟按钮有点像，也是为了控制电流通断。
不过，继电器可比按钮厉害多了。
它可以接受一个低电压信号，然后变成高电压信号去控制另一个高电压电路。
这么说吧，继电器就像是一个小小的“电源”，可以把低电压信号放大成高电压信号，从而实现对高电压电路的控制。
接下来，咱们说说接触器。
接触器跟继电器差不多，也是用来控制电流通断的。
不过，接触器可比继电器大得多，而且它的结构也更复杂一些。
接触器里面有一个电磁铁，当线圈通电时，电磁铁就会吸住一个触点。
这样一来，就可以实现对高电压电路的控制了。
第五个元件叫做时间继电器。
时间继电器可不像前面几个元件那么简单，它是用来控制电路在一个特定的时间内通断的。
比如说，你可以让一个电机在一定时间内不停地工作，然后在过了这个时间之后自动停止工作。
这就是时间继电器的功能。
第六个元件叫做温度继电器。
温度继电器是用来测量环境温度的。
当环境温度超过了设定值时，温度继电器就会触发，从而实现对高电压电路的控制。
比如说，你可以让一个加热器在达到一定温度之后自动关闭，这就是利用了温度继电器的功能。
第七个元件叫做速度继电器。
速度继电器是用来测量物体运动速度的。
当物体的速度超过了设定值时，速度继电器就会触发，从而实现对高电压电路的控制。
比如说，你可以让一个风扇在达到一定速度之后自动关闭，这就是利用了速度继电器的功能。
最后一个元件叫做位置继电器。
位置继电器是用来测量物体位置的。
当物体的位置超过了设定值时，位置继电器就会触发，从而实现对高电压电路的控制。
电气控制配电柜内常用电气元件符号及实物图
电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：二、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA 中间继电器图形符号：五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
（4）“点动”的按钮必须是黑色。
（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。
六、指示灯指示灯的作用：（1）指示设备的运行或停止状态。
电气控制常用元器件原理介绍 ppt课件
CJ20-10
～36
10
380/220 4/2.2KW
CJ20-16 50H z
5A
、 127 、 220
16
380/220
7.5/4.5K W
CJ20-100
、
100
380/220 50/58KW
380
PPT课件
13
电气元件 — 热继电器
3、热继电器 3.1 热继电器图片：
PPT课件
14
电气元件 — 热继电器
PPT课件
8
电气元件 — 交流接触器
交流接触器图片
PPT课件
9
电气元件 — 交流接触器
2.2交流接触器的结构和工作原理: 1）基本结构： 电磁机构：由线圈、动铁心（衔铁）和静铁心组成 触头系统：由主触头和辅助触头组成。主触头用于 通断主电路，辅助触头用于控制电路中。
PPT课件
10
电气元件 — 交流接触器
按钮还有停止的作用时，则必须是红色。 按钮的使用动画演示
PPT课件
27
电气元件 — 指示灯
6、指示灯 6.1 指示灯的图片：
PPT课件
28
电气元件 — 指示灯
6.2 指示灯的作用： 红绿指示灯的作用有三：一是指示电气设备的运行与停
止状态；二是监视控制电路的电源是否正常；三是利用红灯 监视跳闸回路是否正常，用绿灯监视合闸回路是否正常。
PPT课件
29
电器元件 — 转换开关
7、转换开关 7.1 转换开关图片
PPT课件
30
电气元件 — 转换开关
转换开关图片
PPT课件
31
电气元件 — 转换开关
7.2 转换开关的结构和工作原理 1）基本结构及工作原理
配电柜内常用电气元件大集合及解说教学内容
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
电气元件 — 断路器
1.3 断路器的原理:
5－过电流脱扣器 6－过载脱扣器
7－失压脱扣器
8－分励脱扣器
6
电气元件 — 断路器
1.4 断路器符号和型号：
1)文字符号：QF
电气元件 — 中间继电器
4、中间继电器 4.1 中间继电器图片
25
电气元件 — 中间继电器
4.2中间继电器的结构和工作原理 中间继电器的原理是将一个输入信号变
成多个输出信号或将信号放大（即增大触 头容量）的继电器。其实质是电压继电器， 但它的触头数量较多（可达8对），触头容 量较大（5～10A）、动作灵敏。 1）文字符号：KA 2）图形符号：
热效应原理而反 时限动作的继电器。
1）基本结构及工作原理
19
电气元件 — 热继电器
带断相保护的热继电器的工作原理：
断电
正常运行
过载
单相断电
20
电气元件 — 热继电器
2）文字符号：FR 3）图形符号：
热元件 常开触头 常闭触头
21
电气元件 — 热继电器
4）主要型号及技术参数
常用的热继电器有：JR0、JR2、JR9、 J型R1号0、JR额1定5、电J流R16、 热元件规格 JR20、JR36等几个系额列定。电流 电流调节范围
辅助常闭触点工作原理
静当触点交流接触器线圈通入交流电 后辅助，常铁开芯触和点衔铁均被磁化，衔铁 克服弹簧张力向下吸合。固定在 衔三铁对常上开的主所触有头动触点随之向下移 动衔铁，及辅其助固常定闭在触点打开、三对主 触衔铁头上和的辅动助触的头常开触点闭合。当 支撑电弹磁簧线圈失电后，铁芯和衔铁也 随即失磁，衔铁在弹簧张力下复 通电位线，圈使常开打开、常闭闭合。 铁芯断电后铁芯和衔铁即刻失磁， 衔铁在弹簧张力下复位，各动触 点随之复位。
吸引线圈 常开触头 常闭触头
26
电气元件 — 中间继电器
3）用途
当其它电器的触头对数不够用时，可借助中 间电器来扩展
它们的触头数量。也可以实现触点通电容量
的扩展。
DC
DC24V小型中间继电器
24V
AC 220V
AC 220V
DC 24V
AC 220V
AC 220V
27
电气元件 — 按钮
5、按钮 5.1 按钮的图片
工作状态。 (1)控制按钮
按钮帽 复位弹簧
常闭触点 SB 连接导片
按钮盒停止按钮
0.35
0.25~0.35
0.5
0.32~0.5
JR0
1.0~1.6 3.2~5.0
11.0
6.8~11 22
电气元件 — 热继电器
3.3热继电器的工作过程演示：
23
. 热继电器
热继电器是利用电流的热效应原理切断电路以起过载保护
的电器设备。
发热元件
热继电器的结构组成 图符号
2)图形符号：
QF 单极
三极
QF
7
电气元件 — 断路器
3）型号：主要有DZ15、DZ20、DZ47 系列
DZ47-60
8
电气元件 — 交流接触器
2、交流接触器 2.1 交流接触器的图片：
9
电气元件 — 交流接触器
交流接触器图片
10
电气元件 — 交流接触器
交流接触器图片
11
电气元件 — 交流接触器
常用电气元件
1
电气元件
断路器
交流接触器 热继电器
中间继电器
按钮 指示灯
转换开关
行程开关
2
电气元件
▪ 常用电气元件
3
电气元件 — 断路器
1、断路器 1.1 断路器图片：
4
电气元件 — 断路器
1.2 断路器的作用： 低压断路器又叫自动空气开关，既有手
动开关作用，又能自动进行失压、欠压过 载和短路保护的电器。
28
电气元件 — 按钮
按钮的图片
29
电气元件 — 按钮
按钮的图片
30
电气元件 — 按钮
5.2按钮的结构及工作原理：
1）基本结构及工作原理： 6
2）文字符号：SB
3）图形符号：
7
SB
SB
SB
1
2
5
常开按钮 常闭按钮 复合按钮
3
4
31
电气元件 — 按钮
4）按钮的使用：
（1）选择时应根据所需的触头数、使用的 场所及颜色来 确定。常用的LA18,LA19,LA20系列按钮开 关，适用AC500V, DC440V,额定电流5A，控制功率为 AC300W,DC70W的控制 回路中。 （2）按钮颜色要求：
32
电气元件 — 按钮
④“点动”按钮必须是黑色。 ⑤“复位”(如保护继电器的复位按钮)必须
是蓝色。当复位按钮还有停止的作用时， 则必须是红色。
按钮的使用动画演示
33
电气元件 — 指示灯
6、指示灯 6.1 指示灯的图片：
34
主令电器-按钮
主令电器主要用来控制接触器、继电器等设备的线圈得电
与失电，从而控制电力拖动系统的起动与停止，改变系统的
CJ20100
10 ～
5A
36、 127、
16
220、
380 100
380/22 4/2.2K
0
W
380/22 7.5/4.5
0
KW
380/22 50/5817
0
KW
电气元件 — 热继电器
3、热继电器 3.1 热继电器图片：
18
电气元件 — 热继电器
3.2热继电器的结构和工作原理： 热继电器是利用电流通过元件所产生的
交流接触器图片
12
电气元件 — 交流接触器
2.2交流接触器的结构和工作原理: 1）基本结构： 电磁机构：由线圈、动铁心（衔铁） 和静铁心组成 触头系统：由主触头和辅助触头组成。 主触头用于 通断主电路，辅助触头用于控制电路中。
13
电气元件 — 交流接触器
▪ 交流接触器工作过程演示
14
交流接触器工作原理
(1)串接在电动机主电路 中的三个发热元件；
FR
正过常载工时作常常闭
闭触触点热点打继闭开合电器产品外形图
(2)串接在电动机控制电 路中的常闭触点。
FR
工作原理
热常继闭电触器点 文字图符符号号
热继电器的发热元件绕在双金属片
上，当电动机过载时，过大的电流产 生热量，使双金属片弯曲推动连锁机 构动作，使常闭触点打开，导致控制 电路断电，电动机主电路随之断电， 达到过载保护的目的。
电气元件 — 交流接触器
2）文字符号：KM 3）图形符号：
线圈
常开
辅助常开触头 辅助常闭触头
主触头
16
电气元件 — 交流接触器
4）交流接触器主要型号是CJ**，具体型号
意义如下：
型号
频 率
辅助触 头额定 电流
线 圈 电 压
主触头 额定电
流
额定电 压
可控制 电动机 功率
CJ2010
CJ2016
50 Hz
