项目4 混凝土结构平法识图
• 4. 1 平法识图概述 • 4. 2 柱平法识图 • 4. 3 梁平法识图 • 4. 4 剪力墙平法识图 • 4.5 楼梯平法识图
4.1 平法识图概述

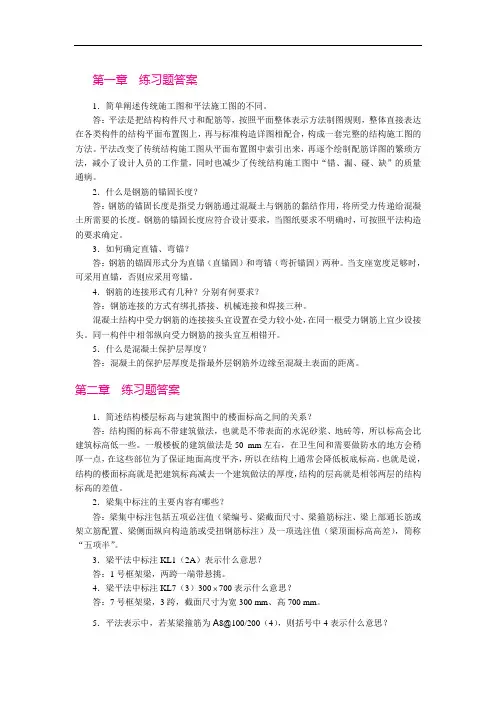

• 4.1.1 平法施工图的表达方式与特点 • 图集《混凝土结构施工图平面整体表示方法制图规则和构造详图(现
浇混凝土框架、剪力墙、梁、板)》(11G101—1)(以下简 称《平法图集》),是国家建筑标准设计图集,在全国推广使用。 • 《平法图集》包括常用的现浇混凝土柱、墙、梁三种构件的平法制图 规则和标准构造详图两大部分,既是设计者完成柱、墙、梁平法施工 图的依据,也是施工、监理人员准确理解和实施平法施工图的依据。 它编入了目前国内常用的且较为成熟的构造做法,是施工人员必须与 平法施工图配套使用的正式文件。
内容组成。各章内容如下: • 第一部分 制图规则 • 1 总则 • 2 柱平法施工图制图规则 • 3 剪力墙平法施工图制图规则
上一页 下一页 返回
4.1 平法识图概述
• 4 梁平法施工图制图规则 • 5 有梁楼盖平法施工图制图规则 • 6 无梁楼盖平法施工图制图规则 • 7 楼板相关构造制图规则 • 第二部分 标准构造详图 • 《平法图集》适用于非抗震和抗震设防烈度为6、7、8、9度地区
上一页 下一页 返回
4.1 平法识图概述
• 如前所述,一套完整的平法施工图通常由各类构件的平法施工图和标 准详图两个部分组成,构造详图是根据国家现行《混凝土结构设计规 范》(GB50010—2010)、《高层建筑混凝土结构技术规 程》(JGJ3—2010)、《建筑抗震设计规范》(GB500 11—2010)等有关规定,对各类构件的混凝土保护层厚度、钢 筋锚固长度、钢筋接头做法、纵筋切断点位置、连接节点构造及其他 细部构造进行适当的简化和归并后给出的标准做法,供设计人员根据 具体工程情况选用。设计人员也可根据工程实际情况,按国家有关规 范对其做出必要的修改,并在结构施工图说明中加以阐述。
下一页 返回
4.1 平法识图概述
• 平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工 人员都很欢迎。《平法图集》不是“构件类”标准图集。其实质是把 结构设计师的创造性劳动与重复性劳动区分开来。其内容一半是平法 标准设计规则,另一半是讲标准的节点构造。
• 4.1.2 《平法图集》的内容组成 • 《平法图集》由平面整体表示方法制图规则和标准构造详图两大部分
• 4.2.2 柱的构造详图 • 1. 抗震犓犣纵向钢筋连接构造 • 由于柱纵筋的绑扎搭接连接不适合在实际工程中使用,所以我们着重
掌握柱纵筋的机械连接和焊接连接构造。焊接一般采用电渣压力焊、 闪光对焊,不提倡搭接焊。 • 采用机械连接和对焊连接,当上下层的柱纵筋直径相等时是没有问题 的;当上下层的柱纵筋直径在两个级差之内时,也是可以的。当上下 层的柱纵筋直径超过两个级差时,只能采用绑扎搭接连接。不过,如 果上下层的柱纵筋直径超过两个级差,这样的设计是否合适,设计师 应该会妥善处理。
下一页 返回
4.2 柱平法识图
• 2. 断面注写方式 • 在分标准层绘制的柱平面布置图的柱截面上,分别在同一编号的柱中
选择一个截面,直接注写截面尺寸和配筋数值。 • (1)在柱定位图中,按一定比例放大绘制柱截面配筋图,在其编号
后再注写截面尺寸 • (按不同形状标注所需数值)、角筋、中部纵筋及箍筋。 • (2)柱的竖筋数量及箍筋形式直接画在大样图上,并集中标注在大
上一页
返回
4.2 柱平法识图
• 4.2.1 柱平法施工图制图规则 • 柱平法施工图有列表注写和断面注写两种方式。柱在不同标准层截面
多次变化时,可用列表注写方式,否则宜用断面注写方式。 • 1. 列表注写方式 • 在柱平面布置图上,分别在同一编号的柱中选择一个或几个截面标注
几何参数代号(反映截面对轴线的偏心情况),用简明的柱表注写柱 号、柱段起止标高、几何尺寸(含截面对轴线的偏心情况)与配筋数 值成,但对复杂的建筑物,尚需增加模板、开洞和预 埋件等平面图。 • 现浇板的配筋图仍采用传统表达方法绘制。 • 按平法设计绘制结构施工图时,应将所有梁、柱、墙等构件按规定编 号,同时必须按规定在结构平面布置图上直接表示各构件的尺寸、配 筋和所选用的标准构造详图。
上一页 下一页 返回
4.1 平法识图概述
• 平面布置图上表示各构件尺寸和配筋的方式可分平面注写方式、列表 注写方式和断面注写方式三种。
• 结构设计说明中应写明以下内容: • (1)本设计图采用的是平面整体表示方法,并注明所选用平法标准
图的图集号; • (2)混凝土结构的使用年限; • (3)抗震设防烈度及结构抗震等级; • (4)各类构件在其所在部位所选用的混凝土强度等级与钢筋种类; • (5)构件贯通钢筋需接长时采用的接头形式及有关要求;
4.1 平法识图概述
• (6)对混凝土保护层厚度有特殊要求时,写明不同部位构件所处的 环境条件;
• (7)当标准详图有多种做法可选择时,应写明在何部位采用何种做 法;
• (8)当具体工程需要对平法图集的标准构造详图做某些变更时,应 写明变更的内容;
• (9)其他特殊要求。 • 4.1.4 构造详图
样旁边。 • (3)当柱纵筋采用同一直径时,可标注全部钢筋;当纵筋采用两种
直径时,需将角筋和各边中部筋的具体数值分开标注;当柱采用对称 配筋时,可仅在一侧注写腹筋。
上一页 下一页 返回
4.2 柱平法识图
• (4)必要时,可在一个柱平面布置图上用小括号“()”和尖括号 “< >”区分和表达各不同标准层的注写数值。
一至四级抗震等级的现浇混凝土框架、剪力墙、框架—剪力墙和框支 剪力墙主体结构施工图的设计。所包含的内容为常用的墙、柱、梁三 种构件。 • 适用于上述结构的上部结构,不适用于基础梁,基础梁另有专门的平 法图集。
上一页 下一页 返回
4.1 平法识图概述
• 4.1.3 平法施工图的一般规定 • 按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标
项目4 混凝土结构平法识图
• 4. 1 平法识图概述 • 4. 2 柱平法识图 • 4. 3 梁平法识图 • 4. 4 剪力墙平法识图 • 4.5 楼梯平法识图
4.1 平法识图概述
• 4.1.1 平法施工图的表达方式与特点 • 图集《混凝土结构施工图平面整体表示方法制图规则和构造详图(现
浇混凝土框架、剪力墙、梁、板)》(11G101—1)(以下简 称《平法图集》),是国家建筑标准设计图集,在全国推广使用。 • 《平法图集》包括常用的现浇混凝土柱、墙、梁三种构件的平法制图 规则和标准构造详图两大部分,既是设计者完成柱、墙、梁平法施工 图的依据,也是施工、监理人员准确理解和实施平法施工图的依据。 它编入了目前国内常用的且较为成熟的构造做法,是施工人员必须与 平法施工图配套使用的正式文件。
内容组成。各章内容如下: • 第一部分 制图规则 • 1 总则 • 2 柱平法施工图制图规则 • 3 剪力墙平法施工图制图规则
上一页 下一页 返回
4.1 平法识图概述
• 4 梁平法施工图制图规则 • 5 有梁楼盖平法施工图制图规则 • 6 无梁楼盖平法施工图制图规则 • 7 楼板相关构造制图规则 • 第二部分 标准构造详图 • 《平法图集》适用于非抗震和抗震设防烈度为6、7、8、9度地区
上一页 下一页 返回
4.1 平法识图概述
• 如前所述,一套完整的平法施工图通常由各类构件的平法施工图和标 准详图两个部分组成,构造详图是根据国家现行《混凝土结构设计规 范》(GB50010—2010)、《高层建筑混凝土结构技术规 程》(JGJ3—2010)、《建筑抗震设计规范》(GB500 11—2010)等有关规定,对各类构件的混凝土保护层厚度、钢 筋锚固长度、钢筋接头做法、纵筋切断点位置、连接节点构造及其他 细部构造进行适当的简化和归并后给出的标准做法,供设计人员根据 具体工程情况选用。设计人员也可根据工程实际情况,按国家有关规 范对其做出必要的修改,并在结构施工图说明中加以阐述。
下一页 返回
4.1 平法识图概述
• 平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工 人员都很欢迎。《平法图集》不是“构件类”标准图集。其实质是把 结构设计师的创造性劳动与重复性劳动区分开来。其内容一半是平法 标准设计规则,另一半是讲标准的节点构造。
• 4.1.2 《平法图集》的内容组成 • 《平法图集》由平面整体表示方法制图规则和标准构造详图两大部分
• 4.2.2 柱的构造详图 • 1. 抗震犓犣纵向钢筋连接构造 • 由于柱纵筋的绑扎搭接连接不适合在实际工程中使用,所以我们着重
掌握柱纵筋的机械连接和焊接连接构造。焊接一般采用电渣压力焊、 闪光对焊,不提倡搭接焊。 • 采用机械连接和对焊连接,当上下层的柱纵筋直径相等时是没有问题 的;当上下层的柱纵筋直径在两个级差之内时,也是可以的。当上下 层的柱纵筋直径超过两个级差时,只能采用绑扎搭接连接。不过,如 果上下层的柱纵筋直径超过两个级差,这样的设计是否合适,设计师 应该会妥善处理。
下一页 返回
4.2 柱平法识图
• 2. 断面注写方式 • 在分标准层绘制的柱平面布置图的柱截面上,分别在同一编号的柱中
选择一个截面,直接注写截面尺寸和配筋数值。 • (1)在柱定位图中,按一定比例放大绘制柱截面配筋图,在其编号
后再注写截面尺寸 • (按不同形状标注所需数值)、角筋、中部纵筋及箍筋。 • (2)柱的竖筋数量及箍筋形式直接画在大样图上,并集中标注在大
上一页
返回
4.2 柱平法识图
• 4.2.1 柱平法施工图制图规则 • 柱平法施工图有列表注写和断面注写两种方式。柱在不同标准层截面
多次变化时,可用列表注写方式,否则宜用断面注写方式。 • 1. 列表注写方式 • 在柱平面布置图上,分别在同一编号的柱中选择一个或几个截面标注
几何参数代号(反映截面对轴线的偏心情况),用简明的柱表注写柱 号、柱段起止标高、几何尺寸(含截面对轴线的偏心情况)与配筋数 值成,但对复杂的建筑物,尚需增加模板、开洞和预 埋件等平面图。 • 现浇板的配筋图仍采用传统表达方法绘制。 • 按平法设计绘制结构施工图时,应将所有梁、柱、墙等构件按规定编 号,同时必须按规定在结构平面布置图上直接表示各构件的尺寸、配 筋和所选用的标准构造详图。
上一页 下一页 返回
4.1 平法识图概述
• 平面布置图上表示各构件尺寸和配筋的方式可分平面注写方式、列表 注写方式和断面注写方式三种。
• 结构设计说明中应写明以下内容: • (1)本设计图采用的是平面整体表示方法,并注明所选用平法标准
图的图集号; • (2)混凝土结构的使用年限; • (3)抗震设防烈度及结构抗震等级; • (4)各类构件在其所在部位所选用的混凝土强度等级与钢筋种类; • (5)构件贯通钢筋需接长时采用的接头形式及有关要求;
