梁式桥

3.梁式桥的构造特点
桥梁工程中广泛采用的简支梁式桥有三种类型：简支板桥主要用于小跨度桥梁；分为实心板和
空心板。肋梁式简支梁桥主要用于中等跨度桥梁；由于
简支梁桥主要承受单向弯矩,采用T、I形截面是最合理的。箱形简支梁桥主要用于预应力混凝土梁桥。特点是截面材料分布较为合理,且便于布置预应力筋，截面具有良好的抗弯、抗扭性能，尤其适用于桥面较宽的预应力混凝土桥梁和跨度较大的斜交桥和弯桥。
4.简支梁式桥的设计与构造

4.简支梁式桥的设计与构造
⑵装配式板桥
①装配式正交板桥的设计与构造装配式板桥是目前采用最广泛的板桥形式之一。按其横截面形式主要分为实心板和空心板。钢筋混凝土空心板的跨径范围为6～13m，板
厚0.4～0.8m，而预应力混凝土空心板的跨径范围为8～16 m，板厚0.4～0.7m。
板式截面
肋梁式截面
箱形截面

2.梁式桥承载结构体系截面类型

2.梁式桥承载结构体系截面类型

2.梁式桥承载结构体系截面类型

2.梁式桥承载结构体系截面类型
⑴整体式板桥的设计与构造
整体式板桥通常采用等厚矩形截面。整体式正交板桥整体式斜交板桥

4.简支梁式桥的设计与构造
①整体式正交板桥的受力特点
在均布恒载作用下，桥跨板基本处于单向受力状态。其跨中截面单位宽度上的弯矩ｍｘ可象简支梁跨中弯矩那样确定，与之正交截面单位宽度上的弯矩ｍｙ＝μｍｘ(μ为Poisson比)比弯矩ｍｘ小得多。
LOGO
梁式桥
主要内容
1.梁式桥的分类 2.梁式桥承载结构体系的截面类型 3.梁式桥的构造特点 4.简支梁式桥的设计与构造 5.简支梁式桥的计算 6.简单介绍其他梁式桥的计算 7.梁式桥支座 8.梁式桥的施工

梁桥的一般特点和分类概要课件

结构形式多样性
01
02
03
简支梁桥
由一根或多根梁组成，两端支撑在桥墩或桥台上，承受荷载时梁内产生弯矩和剪力。
连续梁桥
多跨连续梁桥由多个简支梁通过支座连接而成，形成连续的结构体系，受力性能优于简支梁桥。
悬臂梁桥
悬臂梁桥是一种在桥墩两侧分别悬臂浇筑或拼装而成的桥梁，具有优美的外观和较大的跨越能力。
特点
简支梁桥的受力简单明确，跨径较小，施工方便，经济性好。主梁一般采用钢筋混凝土或预应力混凝土材料，具有较高的强度和耐久性。下部结构通常采用重力式桥墩和桥台，基础根据地质条件可选用扩大基础、桩基础等。
简支梁桥受力性能分析
受力特点
简支梁桥在竖向荷载作用下，主梁跨中弯矩最大，支点处剪力最大。在水平荷载作用下，主梁主要受弯矩和扭矩作用。
受力性能分析
通过对简支梁桥进行受力性能分析，可以了解其内力分布规律和变形特点，为桥梁设计和施工提供依据。常用的受力性能分析方法包括弹性理论解法、有限元法等。
典型简支梁桥实例展示
实例一
某城市跨河简支梁桥，跨径30m，采用预应力混凝土主梁和重力式桥墩、桥台。该桥梁具有结构简洁、受力明确、经济实用的特点，广泛应用于城市道路桥梁工程中。
感谢您的观看
THANKS
连续梁桥
优点为受力性能较简支梁桥好，跨中弯矩减小，行车平顺舒适；缺点为施工复杂，需要较高的技术水平，一般适用于中等跨度的桥梁。
刚构桥
优点为结构刚度大，受力性能好，跨越能力较大；缺点为施工难度较大，需要较高的技术水平，且对地基要求较高，一般适用于大跨度桥梁。
不同场景下适宜选用哪种类型梁桥
城市道路
现代梁桥
采用高强度材料、预应力技术、新型结构形式和施工方法，桥梁跨度和承载能力不断提高，如斜拉桥、悬索桥等。

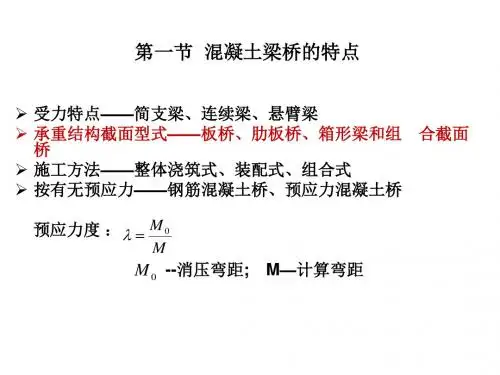

梁桥的一般特点和分类

一、整体式简支板特点：等厚、整体性好、刚度大、易浇筑、双向受力适用范围—— 常用在4~8米跨径、不规则桥梁截面形式——实心板、矮肋板、空心板施工方法——整体现浇
二、装配式简支板
适用范围
结构类型截面形式实心钢筋混凝土空心实心预应力混凝土空心 8～20 0.4～0.85
桥梁型式
适用跨经(m)
主梁间距(m)
主梁高度
主梁肋宽度(m)
钢筋混凝土简支梁
预应力混凝土简支梁
8< l <20
20< l <50
1.5～2.2
1.8～2.5
h =(1/11 ～1/18)l
h=(1/14 ～1/25)l
b＝0.16 ～0.20 b＝0.18 ～0.20
3、横隔梁及横向连接构造
1）横隔梁构造横隔梁刚度越大，梁的整体性越好，在荷载作用下越能更好地共同受力。 2）横隔梁横向连接构造
装配式矩形板桥钢筋构造
装配式钢筋混凝土空心板钢筋构造图
第二节简支梁桥的构造简支梁桥
– 施工方便 – 静定体系对地基要求不高 – 弯矩最大 – 适合于中小跨径桥梁
简支梁桥
1 2 ql 8
均布荷载q
M
构造特点：截面形式：T形、I形、槽形、箱形一、整体式简支T形梁桥
二、装配式简支T形梁桥构造特点：主梁的横截面型式；横隔梁的布置；块件的划分方式；块件的联结集整。
• 梁肋、翼缘板、底板——承受正负弯矩 • 箱形截面——抗弯惯矩大，抗扭刚度大 • 适用于跨径较大的悬臂梁、连续梁及刚构结构
• 公路箱形梁截面
• 铁路箱形梁横截面
第六章
板桥的构造

桥的分类及特点

桥的分类及特点桥是连接两个地点的结构工程，它可以横跨河流、峡谷、道路等。

桥的分类和特点多种多样，下面就对其进行详细介绍。

一、按照结构形式分类1. 梁桥梁桥是一种常见的桥型，它由多个梁组成，梁之间再连接上下部分的支撑结构。

梁桥的特点是结构简单、施工方便、造价低廉、通行安全性高。

梁桥还可以分为简支梁桥、连续梁桥、悬臂梁桥等。

2. 拱桥拱桥是由多个石拱或钢筋混凝土拱组成的桥型，它以弧线为基础，通过弧形结构的抗压性能来承受桥面荷载。

拱桥的特点是美观大方、结构稳定、通行安全性高。

拱桥还可以分为单孔拱桥、多孔拱桥、不等截面拱桥等。

3. 斜拉桥斜拉桥是由主梁和斜索组成的桥型，通过斜索向两侧承力，使主梁获得足够的支撑，从而承受桥面荷载。

斜拉桥的特点是造型独特、跨度大、抗风性能好、通行安全性高。

斜拉桥还可以分为单塔斜拉桥、双塔斜拉桥、钻石型斜拉桥等。

二、按照桥面类型分类1. 路面桥路面桥是指桥面由沥青、水泥等材料铺成的桥型，它的特点是施工快速、造价低廉、适用范围广泛。

路面桥还可以分为板式桥面、钢格板桥面等。

2. 悬索桥悬索桥的桥面由钢缆和吊杆悬挂起来，它的特点是跨度大、通行平稳、桥面高度低。

悬索桥还可以分为单跨悬索桥、多跨悬索桥等。

3. 框架桥框架桥的桥面由钢框架和混凝土铺面组成，它的特点是适用范围广、造型美观、通行平稳。

框架桥还可以分为钢框架桥、钢筋混凝土框架桥等。

三、按照施工材料分类1. 石桥石桥是由石材构成的桥型，它的特点是结构稳定、耐久性强、造型美观。

石桥还可以分为拱石桥、石梁桥、石拱桥等。

2. 钢桥钢桥是由钢材构成的桥型，它的特点是强度高、施工快速、适用范围广泛。

钢桥还可以分为钢梁桥、钢拱桥、钢斜拉桥等。

3. 混凝土桥混凝土桥是由混凝土构成的桥型，它的特点是强度高、耐久性强、造型美观。

混凝土桥还可以分为钢筋混凝土桥、预应力混凝土桥等。

四、按照用途分类1. 公路桥公路桥是连接两个不同地点的道路，主要用于道路交通。

桥梁分类

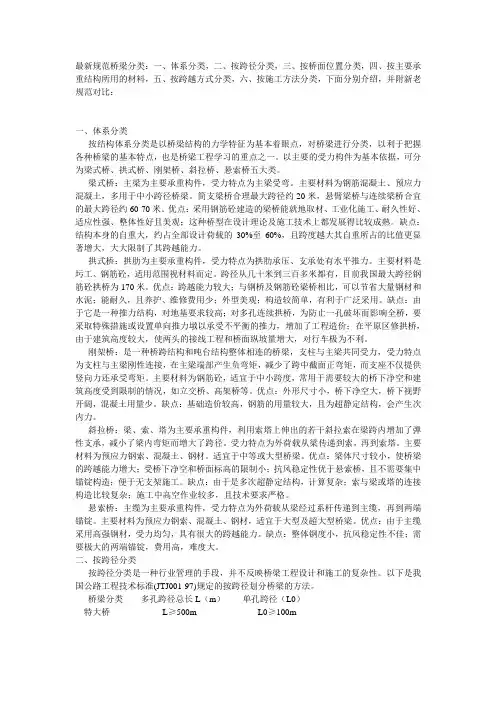

最新规范桥梁分类：一、体系分类，二、按跨径分类，三、按桥面位置分类，四、按主要承重结构所用的材料，五、按跨越方式分类，六、按施工方法分类，下面分别介绍，并附新老规范对比：一、体系分类按结构体系分类是以桥梁结构的力学特征为基本着眼点，对桥梁进行分类，以利于把握各种桥梁的基本特点，也是桥梁工程学习的重点之一。
