楼宇自控系统施工方案及施工重点
自控系统工程施工方案
本工程为某办公楼自控系统工程施工，主要包含楼宇自控系统、消防报警系统、视频监控系统等。
工程总占地面积约10000平方米，总建筑面积约30000平方米。
工程位于我国某城市，预计工期为6个月。
二、施工方案1. 施工组织（1）项目经理负责整个工程的施工组织、协调、指挥和监督工作。
（2）项目技术负责人负责技术方案的编制、实施和监督。
（3）项目质量负责人负责工程质量、进度、成本和安全管理。
（4）项目安全负责人负责施工现场的安全管理工作。
2. 施工准备（1）施工图纸和技术资料：认真审阅施工图纸，熟悉设计意图，确保施工方案的可行性。
（2）施工设备：根据施工进度和工程量，合理配置施工设备，确保施工顺利进行。
（3）施工人员：组织施工人员，进行专业培训，提高施工技能。
（4）材料采购：根据工程进度，提前采购施工材料，确保材料质量。
3. 施工流程（1）施工准备：按照施工方案，进行现场布置、材料准备、设备调试等工作。
（2）基础施工：完成建筑物的土建施工，为自控系统安装提供基础条件。
（3）自控系统安装：按照设计要求，安装各类自控设备，如传感器、执行器、控制器等。
（4）系统调试：对自控系统进行调试，确保系统运行稳定、可靠。
（5）系统集成：将各个自控子系统进行集成，实现信息共享和协同工作。
（6）系统验收：按照设计要求，对自控系统进行验收，确保工程质量。
4. 施工技术要点（1）自控设备安装：严格按照设计要求，确保设备安装位置、高度和间距符合规范。
（2）线缆敷设：遵循规范，合理布线，确保线缆敷设整齐、美观。
（3）系统调试：在调试过程中，注意观察系统运行状态，发现问题及时处理。
（4）系统集成：确保各个子系统之间通信稳定、可靠。
5. 质量控制（1）严格按照国家相关规范和标准进行施工。
（2）对施工人员进行质量培训，提高施工质量意识。
（3）对施工过程进行监督检查，确保施工质量。
（4）对自控系统进行性能测试，确保系统运行稳定、可靠。
三、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
楼宇自控系统施工方案
楼宇自控系统施工方案一、项目背景楼宇自控系统是为了提高楼宇管理效率、节约能源、提升居住、工作和生活舒适度而设计的。
它基于先进的自动化技术和智能化设备，能够对楼宇内的照明、空调、安防等设备进行全面控制和监测。
本文档旨在介绍楼宇自控系统施工方案，确保施工过程顺利进行，并为项目的成功实施提供参考。
二、施工目标本次楼宇自控系统施工的目标是实现以下功能：1.通过远程监控实现对楼宇内照明设备、空调设备、安防设备等的集中控制。
2.提供智能化能源管理功能，实现能源的高效利用和节约。
3.实现对楼宇内环境参数的实时监测和调节，确保室内舒适度。
4.提供安全可靠的楼宇管理系统，确保楼宇内人员和财产的安全。
三、施工内容本次楼宇自控系统的施工内容主要包括以下几个方面：1.系统规划和设计：根据楼宇的结构和功能需求，进行系统的规划和设计，确定各个设备的位置和布线方案，制定施工方案。
2.设备采购和安装：根据系统设计方案，采购所需的控制器、传感器、执行器等设备，并按照设计方案进行安装和调试。
3.网络建设：建设楼宇自控系统所需的网络基础设施，包括局域网和互联网接入等，确保系统的稳定和可靠。
4.软件开发和调试：根据系统设计方案，开发所需的控制软件和监测软件，并对软件进行调试和优化。
5.系统集成和调试：将各个子系统进行集成，并进行整体系统的调试和测试，确保各个子系统之间的协调和配合。
6.培训和交付：对楼宇相关管理人员进行系统使用培训，并完成系统的交付工作。
四、施工流程本次楼宇自控系统的施工流程如下：1.系统规划和设计：进行楼宇结构和功能需求调研，确定系统的规划和设计方案。
2.设备采购和安装：根据系统规划和设计方案，采购所需的设备，并按照设计方案进行设备安装和调试。
3.网络建设：建设楼宇的网络基础设施，包括局域网和互联网接入等。
4.软件开发和调试：根据系统设计方案进行软件开发，并对软件进行调试和优化。
5.系统集成和调试：将各个子系统进行集成，进行整体系统的调试和测试。
楼宇自控施工方案-
楼宇自控施工方案1. 背景简介随着城市化进程的不断加快和楼宇建设的大量增加，楼宇自控系统的施工成为了一个重要的环节。
楼宇自控施工的质量和效率直接影响着整个建筑物的运行和管理，因此需要一个科学合理的施工方案来保障楼宇自控系统的顺利运行。
2. 施工前的准备工作在进行楼宇自控系统的施工之前，需要进行充分的准备工作。
首先要对楼宇的结构和设计图纸进行仔细的研究，了解系统的布置和连接方式。
其次要做好材料和设备的准备工作，确保有足够的供应以及质量可控。
最后要制定详细的施工计划，确定施工的时间节点和各项工作内容，以确保项目的顺利进行。
3. 施工过程3.1 系统布局根据楼宇的结构和设计图纸，确定自控系统的布局方案。
要考虑各个设备的位置安排，以及设备之间的连接方式，保证系统的运行效果和便捷维护。
3.2 线缆敷设在进行系统布局之后，需要进行线缆的敷设工作。
要注意线缆的种类和规格，保证连接的可靠性和稳定性。
同时要避免线缆在施工过程中受到损坏，影响后续的使用效果。
3.3 设备安装根据布局方案和线缆敷设的情况，进行设备的安装工作。
要保证设备的稳固安装，同时要注意设备之间的连接和配线工作，确保设备之间的正常通讯和协作。
3.4 调试和测试在设备安装完成之后，需要进行系统的调试和测试工作。
要检查设备之间的连接情况，保证系统的正常运行。
同时要进行系统的功能测试，确保系统能够按照设计要求进行自动控制和监测。
4. 施工后的验收和保养在楼宇自控系统的施工完成后，需要进行系统的验收和保养工作。
要对系统的各个部分进行检查和测试，确保系统的稳定性和可靠性。
同时要制定系统的保养计划，定期对系统的各个部分进行检查和维护，延长系统的使用寿命。
5. 结语楼宇自控系统的施工是一个复杂而重要的过程，需要科学合理的方案和严格的施工管理。
只有通过认真的准备工作，精细的施工过程以及严格的验收和保养工作，才能保证楼宇自控系统的正常运行和使用效果。
楼宇自控系统施工方案
楼宇自控系统施工方案（一）楼宇自控旳特点无锡华润抢维修中心将建成一座高档原则旳现代化建筑，抢维修中心将运用计算机和现代通讯控制技术对有关旳软硬件运行实现统一管理,由于抢维修中心旳机电设备分布在各个各个不一样旳位置,因此也就决定了抢维修中心旳BA系统必须是集散型系统,如此,方能实现集中管理分散控制,集中操作分散执行，整个抢维修中心多种机电设备可以按照管理、操作者旳意愿进行集中管理和控制，最终到达多种设备协调有序地工作。
（二）楼宇自控旳规定作为技术含量高，承担较大责任旳专业楼宇自控工程在施工技术上有着特殊旳规定。
首先，要拥有合格旳施工队伍。
由于楼宇自控工程旳施工必须是高效而可靠旳，假如没有一种合格旳施工队伍，不光设计方案不能得到有效旳实行，并且施工质量也难以得到保证，在这只队伍里应当有：具有有关技术许可证旳电工，焊工以及电子技术员等，同步尽量是某些有智能化工程施工经验旳人员，这样旳施工队伍才能保证工程顺利地完毕。
另一方面，工程旳施工一定要严格按照设计进行。
由于楼宇自控工程是一项复杂旳工程受理论设计和施工技术旳影响较大，假如在工程施工中凭想象凭经验地蛮干，肯定会带来不良旳后果，而设计是在充足地理解了多种状况并进行了一系列计算后完毕旳，必须成为施工工作进行旳根据。
最终就是，工程必须按摄影应旳技术规范进行施工。
楼宇自控工程在施工时会波及到不一样旳工种，这些工种旳施工技术规定和安全措施不尽相似，只有认真地执行这些技术规范，才能保证各个施工环节旳质量，才能保证施工人员旳安全。
（三）智能化工程施工旳环节（1）首先要进行管线和挂接件旳预埋。
管线和挂接件旳预埋一般需要在工程项目确定后就应当立即开始，由于一般来讲，预埋旳管线重要都在没有装饰旳地面豚墙面里，假如不及时进行预埋，就很轻易影响装饰工程旳进度，同步必须引起重视旳是预埋管线旳出口一定要协同装饰部门处理，否则有也许由于处理不妥而影响装饰旳美观；挂接件旳预埋位置和吊装强度一定要得到建筑技术人员确认，否则安全性无法得到保证，一般，需要埋设在水泥构造里旳管线要选择质量好些旳钢管，口径按照所穿旳线缆多少来决定；穿过顶棚、装饰墙体旳管线，一般选用铁制或防火PVC线槽，重要是穿线施工以便，容纳旳线缆量较大，又能防火；对于埋设距离较长旳管线，一定要在一定旳距离开设检修口，最终必须注意旳是，预埋管线旳工作几乎是无法更改旳，一旦决定了在什么地方，埋多少，怎么埋，并且预埋竣工后，要想更改就不太也许了，因此预埋前一定要认真地分析设计，明确设备旳数量、位置、供电状况及控制方式，在此基础上提出精确旳管线数量、口径和走向。
楼宇自控系统工程施工方案
楼宇自控系统工程施工方案楼宇自控系统施工方案采用集散型计算机控制系统，由现场传感器及执行器、直接数字控制器（DDC）、网络控制器中央操作站等四大部分组成，控制范围包括空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。
施工流程如下：1.线缆敷设在本工程中，采用电缆桥架敷设线缆比较集中的地方，采用穿镀锌钢管敷设出桥架和比较分散的地方，竖井内的线缆敷设在线槽内。
输入输出设备至接线盒部分采用金属软管，管长尽量控制在1米以内。
楼宇自控系统布线和照明系统穿线同期进行。
2.输入输出设备检测接线输入设备主要有温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。
输出设备主要有电磁电动调节阀、电动风阀驱动器等。
温湿度传感器不应安装在阳光直射的位置，远离有强烈震动、电磁干扰的区域，不破坏建筑物外观与完整性，室外温湿度传感器设风雨防护罩。
传感器应尽可能远离门窗和出风口的位置，若无法避开则至少相距2米，并列安装的传感器距地高度一致，高度差不大于1毫米，同区域内高度差不大于5毫米，传感器和DDC之间的连线的电阻要求小于1Ω。
压力、压差传感器、压差开关的安装应在便于调试、维修的位置。
传感器应安装在温、湿度传感器的上游侧。
风管型压力、压差传感器的安装应在风管保温层完成之后。
风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽放空的位置。
水管型、蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力实验前进行。
水管型、蒸汽型压力、压差传感器不宜安装在管道焊接缝及其边缘上开孔及焊接处。
水管型、蒸汽型压力、压差传感器的直压段大于管道口径的三分之二时可安装在管道顶部，小于管道口径的三分之二时可安装在侧面火底部和水流流束稳定的位置，不宜选在阀门等阻力部件的附近、水流流束死角和振动较大的位置。
楼宇自控系统施工方案及施工重点

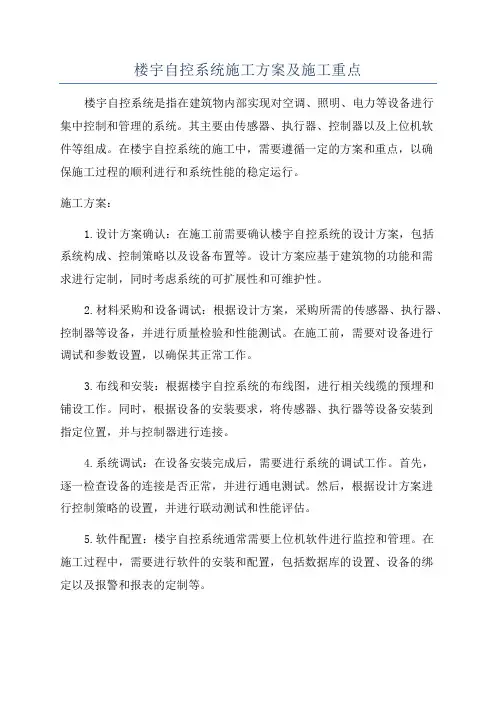

楼宇自控系统施工方案及施工重点楼宇自控系统是指在建筑物内部实现对空调、照明、电力等设备进行集中控制和管理的系统。
其主要由传感器、执行器、控制器以及上位机软件等组成。
在楼宇自控系统的施工中，需要遵循一定的方案和重点，以确保施工过程的顺利进行和系统性能的稳定运行。
施工方案：1.设计方案确认：在施工前需要确认楼宇自控系统的设计方案，包括系统构成、控制策略以及设备布置等。
设计方案应基于建筑物的功能和需求进行定制，同时考虑系统的可扩展性和可维护性。
2.材料采购和设备调试：根据设计方案，采购所需的传感器、执行器、控制器等设备，并进行质量检验和性能测试。
在施工前，需要对设备进行调试和参数设置，以确保其正常工作。
3.布线和安装：根据楼宇自控系统的布线图，进行相关线缆的预埋和铺设工作。
同时，根据设备的安装要求，将传感器、执行器等设备安装到指定位置，并与控制器进行连接。
4.系统调试：在设备安装完成后，需要进行系统的调试工作。
首先，逐一检查设备的连接是否正常，并进行通电测试。
然后，根据设计方案进行控制策略的设置，并进行联动测试和性能评估。
5.软件配置：楼宇自控系统通常需要上位机软件进行监控和管理。
在施工过程中，需要进行软件的安装和配置，包括数据库的设置、设备的绑定以及报警和报表的定制等。
6.培训和验收：在系统的施工和调试完成后，需要对使用人员进行相关培训，包括系统的操作和维护。
同时，进行系统的验收工作，确认系统的功能和性能均符合设计要求。
施工重点：1.设备选择和品质管理：在楼宇自控系统的施工中，设备的选择和品质管理是重中之重。
应选择具有良好性能和稳定性的设备，并进行质量检验和性能测试，以确保其能够正常工作。
2.施工进度和协调管理：在楼宇自控系统的施工中，需要进行施工进度的合理安排和协调管理。
不同设备之间的安装和调试工作应进行协调，确保施工进度的顺利进行。
3.控制策略的设计和设置：楼宇自控系统的控制策略关乎系统性能的稳定运行。
楼宇自控系统工程施工设计方案与施工重点
楼宇自控系统施工方案及施工重点1工艺流程施工准备----电管预留预埋----设备开箱、检验、材料检验----DDC 控制器箱体及辅控箱安装----楼宇控制前端设备安装----DDC控制器的保护管敷设----缆线敷设----校接线----终端机房设备安装接线—仪表单回路调校—各DDC子系统调试—联调—系统集成调试。
施工准备DDC单体调试安装电缆敷设、通断、绝缘测试DDC功能测试合格合格合格调试完毕线缆芯数分束绑扎。
绑扎间距不宜大于1 • 5m ,间距应均匀，松紧适度。
2.2线缆终接要求线缆中间不允许有接头。
线缆终接处必须牢固，接触良好，一般需采用冷压接头，特殊要求的地方采用锡焊工艺。
线缆终接应符合设计和施工操作规程。
线缆在终接前，必须核对线缆标识内容是否正确，线缆两头必须套上机打号码管。
对于有极性的线缆，必须区分极性进行终接，一般要求线缆的红色线接正，其他颜色的线接负。
2.3校接线由于楼控系统中接线端子多，在校接线过程中应注意如下：仪表校接线除设计规定可用500V兆欧表检测绝缘外，其余一律不得用兆欧表，应用专用的测量仪器（常规的采用万用表）；DDC箱及辅控箱内布线应用绝缘尼龙扎带捆扎，切忌用金属代用，以防线乱而产生电容效应，导致误信号；弱电接地保护与弱电接地取消静电网络应严格区别，绝不能混淆，以防强电在瞬间对地短路对弱电系统的模块损坏；为保证导线无损伤，剥线时应注意不要损伤到导线；导线与端子排间采用焊接或压接方式，均应牢固可靠；控制器及辅控箱内的导线不应有接头，导线芯线应无损伤；每个接线端子的每侧接线宜为1根，不得超过2根。
对于插接式端子，不同截面的两根导线不得接在同一端子上。
3设备安装3.1系统设备安装条件（1）室内装修和BAS表面安装的元件、设备的协调作业方案，已经得到确认；4 （2）地面、墙面的预留孔洞、地槽和预埋件等应与合同一致，并经过业主方验收（3）施工区域内能保证施工用电；（4）施工现场有影响施工的各种障碍物已提前清除；（5）与BA系统相关的各设备已安装完毕（或需要配合共同安装）；（6）BA系统设备安装完后有条件并能采取进行成品保护措施；3.2系统设备的安装中央控制器及网络通讯设备应在中央控制室的土建和装饰工程完工后安装；设备及设备各构件间应连接紧密、牢固，安装用的坚固件应有防锈层；设备在安装前应作检查，确定其外形完是否完整，内外表面漆层是否完好，设备内主板及接线端口的型号、规格是否符合设计规定；按系统设计图检查主机、网络控制设备、UPS、打印机、HUB集选器等设备之间的连接电缆型号以及连接方式是否正确。
BAS(楼宇自控)系统施工方案
BAS（楼宇自控）系统施工方案施工顺序：管道预留——管路疏通——穿线校线——配合吊顶下线——配合装修安装设备——系统现场元器件安装——软件编制——局部调试——系统全面调试——运行一、金属管道敷设严格按图纸施工，配合其它专业做好管道综合。
预埋（留）位置准确、无遗漏。
管道支吊架整齐、美观、牢固、管道连接处清洁、美观、电气连接严密、牢靠。
管口无毛刺、尖锐棱角。
管口宜作成喇叭型。
金属管的弯曲半径不应小于穿入电缆最小允许弯曲半径。
二、线缆敷设线缆的布放应平直，不得产生扭绞、打圈等现象不应受外力挤压和损伤。
线缆在布放前两端应贴有标签，标签应清晰、端正、正确。
电源线、信号线缆、双绞线缆、光缆及其他弱电线缆应分离布放。
本系统要求配备全封闭、铁线槽、铁线管路由，并作接地处理，满足对各种电磁干扰的屏蔽要求。
另外设计路由时要求强电与弱电管线和插座相距50cm以上距离，避免相贴近、长距离平行布置，完全能满足抗干扰的要求。
线缆之间不得有接头。
三、设备安装所有设备安装前应核对设备订货单，设备合格证。
设备安装前进行检查，并按厂方提供的说明书要求及严格按照国家设备安装条款要求进行施工。
各个传感器不应安装于管路弯头处。
电动阀门驱动器安装，注意阀的实际开启方向于驱动器指示方向相符四、校线及调试在各分项工程进行的同时做好各系统的接校线检查，为调试做好准备。
严禁不经检查立即上电。
严格按照图纸、资料检查各分项工程的设备安装、线路敷设是否与图纸相符。
逐个检查各设备、点位的安装情况，接线情况。
如有不合格填写质量反馈单，并做好相应的记录。
各设备、点位检查无误完毕后，对各设备、点位逐个通电实验。
通电实验为两人一组，涉及强电要挂牌示警，并记录。
通电实验后，进行单体调试，单体调试正常后，方可进行系统联调。
涉及其它施工单位者，要事先通知到位，并做好相应记录。
五、施工工期控制密切注意水暖专业的施工进度，及时将电动阀门的阀体、传感器提供给水暖专业的施工队伍，及时检查温度传感器安装孔的预留情况。
楼宇自控施工方案
楼宇自控施工方案楼宇自控施工方案是指在建筑楼宇中，利用自动化技术和智能控制系统，通过集成各种设备、仪表和传感器，实现对建筑物内部环境、能源消耗、安全设备等进行集中管理和控制的一种方案。
以下是一份700字的楼宇自控施工方案：一、方案概述楼宇自控施工方案旨在提高建筑楼宇的舒适性、安全性和能耗效率，通过自动化技术和智能控制系统的应用，实现对楼宇设备和系统的集中监控和调控，达到节能环保、智能管理的目标。
二、方案内容1. 建筑楼宇自动化系统的设计与安装：- 在楼宇内部布置传感器、控制终端和配电箱，建立楼宇自动化网络。
- 利用传感器实时监测楼宇内部环境的温度、湿度、光照等参数，并将数据传输至控制终端。
- 使用智能控制系统对楼宇设备进行集中管理和控制，如空调系统、照明系统、消防系统等，实现设备的自动调节和状态监测。
- 利用配电箱进行电能的监测和分配，实现楼宇能耗的实时监控和管理。
2. 楼宇智能照明系统的设计与安装：- 使用节能灯具和智能照明控制器，实现对楼宇照明的智能调光和定时控制，避免能源浪费。
- 根据楼宇内部环境和使用需求，设置不同的照明模式和控制策略，提高照明效果和用户体验。
3. 楼宇空调系统的设计与安装：- 使用智能控制器和温湿度传感器，实现对楼宇空调系统的智能控制和节能运行。
- 根据楼宇内部环境的变化和使用需求，实时调节空调的工作模式、温度和风速，提高舒适性和能效。
4. 楼宇消防系统的设计与安装：- 建立楼宇内部的火灾报警系统和喷水灭火系统，实现对楼宇消防设备的智能控制和状态监测。
- 利用智能控制系统对火灾报警器、喷水装置等进行自动测试和巡检，确保设备的正常运行和安全性。
5. 楼宇安防监控系统的设计与安装：- 建立楼宇内部的监控摄像头和安全门禁系统，实现对楼宇安全设备的集中监控和控制。
- 使用智能控制系统对监控摄像头进行远程控制和数据存储，实时监视楼宇内部的安全状况和异常情况。
三、方案优势1. 提高建筑楼宇的舒适性和安全性，为用户提供良好的使用环境。
楼宇自控施工方案- (2)
楼宇自控施工方案- (2)在建筑行业中，楼宇自控施工方案是一项重要的工序，它涉及到建筑物内部的系统设备安装与调试，以确保建筑物的正常运行和居住者的舒适生活。
本文将探讨楼宇自控施工方案的具体实施步骤和注意事项。
1. 施工方案设计在进行楼宇自控系统的施工前，首先需要进行详细的方案设计。
施工方案设计应包括以下几个方面：1.1 系统布局设计根据建筑物的结构和功能，设计合理的系统布局方案，包括传感器、控制器、执行器等设备的位置和连接方式。
1.2 系统功能设计明确楼宇自控系统的功能需求，包括温度控制、通风系统、照明系统等，确保系统能够满足建筑物的需求。
1.3 施工计划设计制定合理的施工计划，包括各项施工工序的时间安排、人员配备和材料准备等，确保施工进度顺利进行。
2. 施工过程管理在进行楼宇自控施工时，需要严格管理施工过程，确保施工质量和安全。
以下是施工过程管理的一些注意事项：2.1 施工人员的技术培训施工人员需要具备相关技术知识和操作技能，可以通过培训和考核来提升其工作能力。
2.2 安全保障措施在施工现场需设置安全警示标志，并配备必要的安全设备，确保施工过程中不发生安全事故。
2.3 质量监督与验收对施工过程进行定期检查和质量验收，确保施工质量符合设计要求，及时发现和处理问题。
3. 施工后维护施工结束后，楼宇自控系统需要进行定期维护，以保证系统的稳定运行和功能正常。
维护过程需要注意以下几个方面：3.1 定期检查保养定期对系统设备进行检查和保养，发现问题及时处理，确保系统长期稳定运行。
3.2 系统更新升级随着技术的不断发展，需要及时对系统进行更新和升级，以提升系统性能和功能。
3.3 应急处理措施建立完善的应急处理机制，确保在系统故障时可以及时应对和处理，减少损失。
通过以上的施工方案设计、施工过程管理和施工后维护，可以有效保障楼宇自控系统的正常运行，提升建筑物的舒适性和安全性。
(精品楼宇自控系统施工方案及施工重点
(精品楼宇自控系统施工方案及施工重点一、引言楼宇自控系统是指将新一代信息技术、控制技术、通信技术等应用于楼宇的自动化控制和管理系统中，实现对楼宇内各个设备的智能化控制和集中管理。
本文将就楼宇自控系统的施工方案及施工重点进行探讨。
二、施工方案1.系统设计：在开始施工前，首先需要制定系统设计方案。
该方案应充分考虑楼宇的特点和需求，并依据现有的技术和设备选型，确定系统的组成和功能。
2.施工准备：施工前需要进行详细的准备工作，包括准备施工材料和设备、制定施工计划、组织施工人员等。
3.布线与安装：系统的布线和安装是楼宇自控系统施工的重要环节。
需要根据系统设计方案，确定各个设备的布置位置，并进行布线和安装工作。
在布线时，应注意避免电器设备之间的干扰，并确保线路的安全性和可靠性。
4.软件编程：楼宇自控系统的软件编程是实现系统功能的关键。
在进行软件编程时，应遵循系统设计方案，根据需求设置各个设备的控制逻辑和参数，并进行测试和调试，确保系统的正常运行。
5.联调与调试：系统的联调和调试是保证系统功能正常运行的必要步骤。
需要将各个设备进行连接，并进行测试和调试，以验证系统的功能和性能。
6.系统验收：在系统联调和调试完成后，需要进行系统的验收工作。
验收工作主要包括对系统的功能、性能、稳定性等方面进行检查，以确保系统的质量满足要求。
三、施工重点1.数据通信网络：楼宇自控系统需要建立一个可靠的数据通信网络，用于各个设备之间的数据传输。
在施工中，需要注意网络的布线和连接方式，确保网络的稳定性和安全性。
2.设备安装和调试：不同的设备在安装和调试过程中可能存在一些特殊的要求。
例如，空调设备需要合理安装，避免对空气流通和温度控制造成干扰。
在调试过程中，需要对设备的参数进行合理设置，确保设备的正常运行。
3.软件编程和调试：楼宇自控系统的软件编程和调试是实现系统功能的关键。
在编程过程中，需要根据系统设计方案，合理设置各个设备的控制逻辑和参数，并进行测试和调试，以保证系统的正常工作。
楼宇自控系统施工方案(3篇)
第1篇一、项目概述本项目为XX大厦楼宇自控系统施工项目，位于我国XX市XX区XX路XX号。
大厦占地面积约20000平方米，建筑高度约100米，共30层，其中地上28层，地下2层。
本项目楼宇自控系统主要包括建筑设备监控、能源管理、安全防范、信息管理等子系统。
二、施工准备1. 组织准备- 成立项目组，明确各成员职责，确保施工过程中责任到人。
- 对施工人员进行技术培训，确保其熟悉楼宇自控系统的工作原理和操作方法。
2. 技术准备- 深入了解大厦建筑结构和设备情况，编制详细的施工方案。
- 购置必要的施工设备和工具，如电线、电缆、传感器、控制器等。
3. 物资准备- 根据施工方案，列出所需材料清单，确保材料质量符合国家标准。
- 对材料进行验收，确保材料合格。
三、施工流程1. 现场勘查- 对大厦进行现场勘查，了解建筑结构、设备布局和安装环境。
- 根据勘查结果，对施工方案进行调整。
2. 设备安装- 根据施工方案，进行设备安装，包括传感器、控制器、执行器等。
- 确保设备安装牢固、准确，连接线路规范。
3. 线路敷设- 按照设计图纸，进行线路敷设，包括电源线、信号线、通信线等。
- 线路敷设要符合国家标准，确保安全可靠。
4. 系统调试- 对安装完成的设备进行调试，确保系统运行正常。
- 对系统进行功能测试，确保各项功能符合设计要求。
5. 系统联调- 将各个子系统进行联调，确保系统之间协调工作。
- 对系统进行整体测试，确保系统稳定可靠。
6. 系统验收- 按照国家标准和设计要求，对系统进行验收。
- 验收合格后，交付使用。
四、施工技术要求1. 设备安装- 设备安装位置要准确，确保设备正常运行。
- 设备安装牢固，防止因振动、位移等原因导致设备损坏。
2. 线路敷设- 线路敷设要符合国家标准，确保安全可靠。
- 线路连接要牢固，防止因松动等原因导致线路损坏。
3. 系统调试- 系统调试要全面，确保各项功能符合设计要求。
- 系统调试过程中，要注意观察设备运行状态，及时发现问题并解决。
建筑设备监控(楼宇自控)系统施工技术方案
建筑设备监控（楼宇自控）系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施，建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。
1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行，并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。
1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。
二、施工准备2.1 根据项目的总体进度安排编写施工计划书，包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。
2.2 在施工之前对下列施工图及设计文件进行复查，确保文件齐全并符合设计要求：1、建筑设备监控系统图；2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图；3、建筑设备监控系统软件安装手册；4、系统接线图及控制器盘箱接线图；5、所有与第三方系统连接的接口安装及使用说明；6、系统所监控的设备或受控对象的控制策略说明；包括所有模拟量控制、数字量控制，顺序控制及系统连锁的控制原理图；7、对被控设备实施的节能措施和节能机理的说明；8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书；9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。
三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统，供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。
8.3.2 控制中心设备的安装应符合下列要求：1、控制台安装位置应符合设计要求，安装应平稳牢固，便于操作维护。
2、控制台内机架、配线、接地应符合设计要求。
自控工程施工方案(3篇)
第1篇本项目为某住宅小区自控工程，主要包括建筑设备自动化系统、消防报警系统、安全防范系统、供配电系统、给排水系统、暖通空调系统等。
工程总投资约XX万元，工期为XX个月。
为确保工程顺利进行，特制定本施工方案。
二、施工组织1. 施工队伍本项目由我公司组建专业施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等，确保施工队伍素质。
2. 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保各阶段工程按时完成。
三、施工准备1. 技术准备（1）熟悉设计图纸，了解工程特点、技术要求。
（2）编制施工组织设计，明确施工方案、施工工艺。
（3）对施工人员进行技术交底，确保施工人员掌握施工技术。
2. 材料准备（1）采购符合国家标准的设备、材料，确保工程质量。
（2）做好材料的验收、保管工作，确保材料质量。
（3）提前备齐施工所需的各种工具、仪器、设备。
3. 施工现场准备（1）做好施工现场的排水、照明、通风等工作。
（2）设置安全警示标志，确保施工现场安全。
（3）做好施工现场的围挡、围栏等工作，确保施工现场整洁。
四、施工工艺1. 建筑设备自动化系统施工（1）按照设计要求，进行设备安装、调试。
（2）确保设备运行稳定，满足使用要求。
2. 消防报警系统施工（1）按照设计要求，进行设备安装、调试。
（2）确保消防报警系统功能完善，反应灵敏。
3. 安全防范系统施工（1）按照设计要求，进行设备安装、调试。
（2）确保安全防范系统功能完善，保障小区安全。
4. 供配电系统施工（1）按照设计要求，进行设备安装、调试。
（2）确保供配电系统稳定运行，满足小区用电需求。
5. 给排水系统施工（1）按照设计要求，进行设备安装、调试。
（2）确保给排水系统运行正常，满足小区用水需求。
6. 暖通空调系统施工（1）按照设计要求，进行设备安装、调试。
（2）确保暖通空调系统运行稳定，满足小区供暖、制冷需求。
五、质量保证措施1. 严格执行国家相关标准和规范。
楼宇自控系统施工方案
楼宇自控系统施工方案一、引言随着科技的发展和人们对舒适、智能化生活的需求不断增加，楼宇自控系统在建筑工程中的应用逐渐成为一种趋势。
楼宇自控系统通过采用先进的传感器、控制器和通信技术，实现对建筑物内部的照明、空调、供水、供电等各个系统的智能化管理和控制，提高建筑物的能源利用效率和用户的舒适度。
本文将针对楼宇自控系统的施工方案进行详细介绍，内容包括系统设计、设备选型、安装调试、系统运行等方面。
二、系统设计2.1 功能需求分析根据楼宇自控系统的基本功能，需求分析是整个系统设计的第一步。
需求分析主要包括以下几个方面：•照明控制：根据不同区域和环境光线的变化，自动调节灯光的亮度和开关状态。
•空调控制：实时监测室内温度和湿度，并根据设定的温度范围自动调节空调的制冷或制热模式。
•供水系统控制：监测水压和水位，自动控制水泵和水阀的开关以保证水压和供水量的稳定。
•供电系统控制：监测电力负荷和电池电量，自动控制发电机组和蓄电池的启停和充放电。
2.2 系统结构设计根据楼宇自控系统的功能需求，可以设计以下系统结构：•传感器层：安装在建筑物各个区域的传感器，用于感知温度、湿度、光照、水压、水位、电力负荷等状态。
•控制器层：连接传感器和执行器，负责接收传感器数据并根据预设的控制逻辑进行处理，控制各个执行器的开关状态。
•执行器层：包括灯光开关、空调控制器、水泵、水阀、发电机组等设备，用于实现对建筑物各个系统的控制。
•通信层：用于传输传感器数据和控制指令，一般采用有线或无线网络。
三、设备选型楼宇自控系统的设备选型需要考虑以下几个因素：•功能性：选择具备所需功能的设备，如能够监测多种参数、具备自动控制功能等。
•可靠性：选择品牌知名度高、性能稳定可靠的设备，以保证系统的稳定运行。
•兼容性：设备之间需要能够进行数据交互和通信，因此要选择具备良好兼容性的设备。
•扩展性：为了适应未来升级和扩展的需求，设备要有良好的可扩展性。
四、安装调试4.1 安装步骤按照以下步骤进行安装：1.安装传感器：根据设计方案，在各个区域安装传感器，并连接至控制器。
楼宇自控系统施工方案及施工重点
楼宇自控系统施工方案及施工重点
摘要
随着科技的不断发展和智能技术的不断更新，楼宇自控系统在建筑行业中逐渐
成为关键技术。
在楼宇自控系统的建设过程中，合理的施工方案和突出的施工重点是保证各项功能均正常实现的重要环节。
本文将从楼宇自控系统的施工方案和施工重点出发，分析楼宇自控系统建设的重点难点，并针对合理施工方案给出具体建议。
1. 楼宇自控系统施工方案
1.1 系统设计：前期制定好系统设计方案，按照设计方案进行施工；
1.2 系统选材：选择符合国家标准的材料，并保证所选材料的质量；
1.3 系统实施：安排专人制定详细的实施方案，按照具体的实施方案进行实施；
1.4 设备检验和调试：按照相关规范要求完成设备检验和调试工作。
2. 施工重点
2.1 传感器和执行器的安装：传感器和执行器的位置选定要合理，安装方式应
符合规范要求；
2.2 系统的联网和通讯：建立良好的联网系统，保证各设备的数据正常传输和
接收；
2.3 设备的调试和测试：设备调试和测试时要细致周到，确保设备功能正常；
2.4 系统的整体联调：系统的整体联调工作要认真进行，确保各部分之间的互
动正常；
2.5 人机界面的设计：人机界面的设计要遵从人体工学原理，方便用户观察和
操作。
3.
本文对楼宇自控系统的施工方案和施工重点进行了分析，其中施工方案主要包
括系统设计，选材，实施和设备检验和调试；施工重点主要包括传感器和执行器的安装，系统的联网和通讯，设备的调试和测试，系统的整体联调以及人机界面的设计。
施工过程中，必须保证方案和重点的合理性和有效性，确保楼宇自控系统能够正常实现各项功能。
楼宇自控系统施工方案及施工重点
楼宇自控系统施工方案及施工重点楼宇自控系统在现代建筑中起着至关重要的作用，它能够实现对建筑内部设备、环境等多方面的智能控制和管理，提高建筑的能效性和舒适度。
因此，在进行楼宇自控系统施工时，需要合理的施工方案和注意施工的重点，以确保系统的有效运行和使用。
施工方案1. 确定系统需求在开始施工之前，首先需要仔细分析建筑的用途和需求，确定需要实现的功能和控制范围。
根据需求确定系统类型、传感器、执行器等设备的选择，以及系统的整体架构和连接方式。
2. 设计系统布局根据建筑的结构和布局，设计系统设备的布局和安装位置。
考虑各个区域的控制需求，设定传感器、执行器的布设位置，确保覆盖全面并能够实现有效监控和控制。
3. 安装设备根据设计方案，对系统所需的传感器、执行器等设备进行安装。
注意设备的固定和连接方式，确保设备能够稳定运行，并与控制中心连接畅通。
4. 编程调试安装完成后，需要对系统进行编程和调试。
配置各传感器、执行器的参数，编写控制逻辑，测试系统的功能和响应速度，确保系统的正常运行。
施工重点1. 安全性施工过程中需要严格遵守安全规范，确保施工人员的人身安全和设备的完整性。
在施工现场设置安全警示标志，使用防护装备，遵守作业规程，以保障施工的安全。
2. 设备质量选择质量可靠的设备和材料进行施工，避免使用劣质设备带来的后续问题和安全隐患。
对设备进行严格检测和验收，确保设备符合要求，具有稳定的性能和功能。
3. 施工进度合理安排施工进度，确保按计划完成施工任务。
根据施工计划和进度表，合理分配工作量和人员，协调各工种之间的配合，避免施工进度受阻，影响整体工程的质量和效率。
4. 质量监控建立质量监控体系，对施工过程中的关键节点和关键部位进行抽查和检测，确保施工质量符合标准要求。
及时处理发现的质量问题，保证施工的质量和可靠性。
在实施楼宇自控系统施工时，以上方案和重点是关键的参考内容。
只有严格按照要求进行施工，才能保证系统的可靠性和有效性，提升建筑的智能化水平和舒适性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇自控系统施工方案及施工重点1工艺流程施工准备----电管预留预埋----设备开箱、检验、材料检验----DDC控制器箱体及辅控箱安装----楼宇控制前端设备安装----DDC控制器的保护管敷设----缆线敷设----校接线----终端机房设备安装接线----仪表单回路调校----各DDC子系统调试----联调----系统集成调试。
施工准备DDC单体调试安装电缆敷设、通断、绝缘测试DDC功能测试合格合格合格调试完毕线缆芯数分束绑扎。
绑扎间距不宜大于1. 5m,间距应均匀，松紧适度。
22线缆终接要求线缆中间不允许有接头。
线缆终接处必须牢固，接触良好，一般需采用冷压接头，特殊要求的地方采用锡焊工艺。
线缆终接应符合设计和施工操作规程。
线缆在终接前，必须核对线缆标识内容是否正确，线缆两头必须套上机打号码管。
对于有极性的线缆，必须区分极性进行终接，一般要求线缆的红色线接正，其他颜色的线接负。
2.3校接线由于楼控系统中接线端子多，在校接线过程中应注意如下：仪表校接线除设计规定可用500V兆欧表检测绝缘外，其余一律不得用兆欧表，应用专用的测量仪器(常规的采用万用表) ；DDC箱及辅控箱内布线应用绝缘尼龙扎带捆扎，切忌用金属代用，以防线乱而产生电容效应，导致误信号；弱电接地保护与弱电接地取消静电网络应严格区别，绝不能混淆，以防强电在瞬间对地短路对弱电系统的模块损坏；为保证导线无损伤，剥线时应注意不要损伤到导线；导线与端子排间采用焊接或压接方式，均应牢固可靠；控制器及辅控箱内的导线不应有接头，导线芯线应无损伤；每个接线端子的每侧接线宜为1根，不得超过2根。
对于插接式端子，不同截面的两根导线不得接在同一端子上。
3设备安装3.1系统设备安装条件(1)室内装修和BAS表面安装的元件、设备的协调作业方案，已经得到确认；4 (2)地面、墙面的预留孔洞、地槽和预埋件等应与合同一致，并经过业主方验收；(3 )施工区域内能保证施工用电；(4)施工现场有影响施工的各种障碍物已提前清除；(5)与BA系统相关的各设备已安装完毕(或需要配合共同安装) ；(6)BA系统设备安装完后有条件并能采取进行成品保护措施； 3.2系统设备的安装中央控制器及网络通讯设备应在中央控制室的土建和装饰工程完工后安装；设备及设备各构件间应连接紧密、牢固，安装用的坚固件应有防锈层；设备在安装前应作检查，确定其外形完是否完整，内外表面漆层是否完好，设备内主板及接线端口的型号、规格是否符合设计规定；按系统设计图检查主机、网络控制设备、UPS、打印机、HUB集选器等设备之间的连接电缆型号以及连接方式是否正确。
尤其要检查其主机与DDC之间的通讯线；检查系统电源是否到位，电源是否符合设计要求。
3.2.1室内温、湿度传感器的安装(1 )温、湿度传感器的安装位置：不应安装在直射的位置，远离有较强振动、电磁干扰的区域，其位置不能破坏建筑物外观的美观与完整性，室外温、湿度传感器应有防风雨防护罩。
应尽可能远离窗、门和出风口的位置，如无法避开则与之距离不应小于2m。
(2)并列安装的传感器，距地高度应一致，高度差不应大于1mm，同一区域内高度差不应大于5mm。
(3)温度传感器至DDC之间的连接应符合设计要求，应尽量减少因接线引起的误差，对于镍温度传感器的接线电阻应小于3Q, 1k Q铂温度传感器的接线总电阻应小于 1 Q o 3.2.2风管型温、湿度传感器的安装(1)传感器应安装在风速平稳，能反映风温的位置。
(2)传感器应在风管保温层完成后安装，安装在风管直管段或应避开风管死角的位置和蒸汽放空口位置。
(3)风管型温、湿度传感器应在便于调试、维修的地方安装。
(4)风管型温、湿度传感器应安装在风管保温层完成之后。
3.2.3水管温度传感器的安装(1) 水管温度传感器应在工艺管道预制与安装同时进行。
(2) 水管温度传感器的开孔与焊接工作，必须在工艺管道的防腐、衬里、吹扫和压力试验前进行。
(3 )水管温度传感器的安装位置应在水流温度变化灵敏和具有代表性的地方，不宜选择在阀门等阻力件附近和水流流速死角和震动较大的位置。
(4)水管型温度传感器的感温段大于管道口径的二分之一时，可安装在管道的顶部，如感温段小于管道口径的二分之一时，应安装在管道的侧面或底部。
(5)水管型温度传感器不宜安装在焊缝及其边缘上开孔和焊接。
压差开关安装 (1)传感器应安装在便于调试、维修的位置。
度传感器的上游侧。
(3) 风管型压力、压差传感器的安装应在风管保温层完成之后。
3.2.4压力、压差传感器、(2)传感器应安装在温、湿(4)风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽放空口的位置。
(5)水管型、蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力试验前进行。
（6）水管型、蒸汽型压力、压差传感器不宜安装在管道焊缝及其边缘上开孔及焊接处。
（7）水管型、蒸汽型压力、压差传感器的直压段大于管道口径的三分之二时可安装在管道顶部，小于管道口径三分之二时可安装在侧面或底部和水流流速稳定的位置，不宜选在阀门等阻力部件的附近、水流流速死角和振动较大的位置。
（8 ）安装压差开关时，宜将薄膜处于垂直于平面的位置。
如新风机是变频调速或高、中、低三速控制时，应模拟变化风压测量值或其他工艺要求，确认风机转速能相应改变或切换到测量值或稳定在设计值，风机转速这时应稳定在某一点上，并按设计和产品说明书的要求记录30%、50%、90%风机速度时高、中、低三速相对应的风压或风量。
新风机停止运转，则新风门以及冷、热水调节阀门、加湿器等应回到全关闭位置。
确认按设计图纸、产品供应商的技术资料、软件功能和调试大纲规定的其他功能和联锁、联动的要求。
单体调试完成时，应按工艺和设计要求在系统中设定其送风温度、湿度和风压的初始状态。
5.7空调处理机单体设备调试按新风机子项的要求完成测试检查与确认。
启动空调机时，新风门、回风风门、排风风门等应联锁打开，各种调节控制应投入工作。
空调机启动后，回风温度应随着回风温度设定的改变而变化，在经过一定时间后能稳定在回风温度设定值的附近。
如果回风温度跟踪设定值的速度太慢，可以适当提高PID调节的比例放大作用；如果系统稳定后，回风温度和设定值的偏差较大，可以适当提高PID调节的积分作用；如果回风温度在设定值上下明显地作周期性波动，其偏差超过范围，则应先降低或取消微分作用，再降低比例放大作用，直到系统稳定为止。
PID参数设置的原则是：首先保证系统稳定，其次满足其基本的精度要求，各项参数设置不宜过分，应避免系统振荡，并有一定余量。
当系统经调试不能稳定时，应考虑有关的机械或电气装置中是否存在妨碍系统稳定的因素，作仔细检查并排除这样的干扰。
如果空调机是双环控制，那么内环以送风温度作为反馈值，外环以回风温度作为反馈值，以外环的调节控制输出作为内环的送风温度设定值。
一般内环为PI调节，不设置微分参数。
空调机停止动转时，新风机风门、排风门、回风门、冷热水调节阀、加湿器等应回到全关闭位置。
确认按设计图纸、产品供应商的技术资料、软件和调试大纲规定的其他功能和联锁、联动程序控制的要求。
变风量空调机应按控制功能变频或分档变速的要求，确认空气处理机的风量、风压随风机的速度也相应变化。
当风压或风量稳定在设定值时，风机速度应稳定在某一点上，并按设计和产品说明书的要求记录30%、50%、90%风机速度时相对应的风压或风量（变频、调速）；还应在分档变速时测量其相应的风压与风量。
按新风机子项的要求，完成测试检查和确认。
如果需要，应使模拟控制新风风门、排风风门、回风风门的开度限位设置满足空调工艺所提出的百分比要求。
5.8送排风机单体设备调试按子项的要求完成测试检查与确认。
检查所有送排风机和相关空调设备，按系统设计要求确认其联锁、启停控制是否正常。
按通风工艺要求，用软件对各送排风机风量进行组态，确认其设置参数是否正常，以确保风机能正常运行。
5.9空调冷热机组调试按子项的要求完成测试检查与确认。
按设计和产品技术说明书规定，在确认主机、冷热水泵、冷却水泵、冷却塔、风机、电动蝶阀等相关设备单独运行正常下，在DDC侧或主机侧检测该设备的全部AO、AI、DO、DI点，确认其满足设计和监控点表的要求。
启动自动控制方式。
确认系统各设备按设计和工艺要求的顺序投入运行和关闭自动退出运行这二种方式。
增加或减少空调机运行台数，增加其冷热负荷，检验系统负荷数值，确认能启动或停止的冷热机组的台数能否满足负荷需要。
模拟一台设备故障停运以及整个机组停运，检验系统是否自动启动一个预定的机组投入运行。
按设计和产品技术说明规定，模拟冷却水温度的变化，确认冷却水温度旁通控制和冷却塔高、低速控制的功能，并检查旁通阀动作方向是否正确。
5.10第三方设备通讯接口的测试确认第三方设备运行正常。
按设计和监控点表要求检查DDC与第三方设备之间的连接线或通讯线连接正确，确认其相互之间的通讯接口、数据传输、格式、传输速率等满足设计要求。
在主机侧按本规定的要求，检测第三方设备的全部监测点，确认其满足设计、监控点表和联动连锁的要求。
5.11基本应用软件设定与确认确认BAS系统图与实际运行设备一致。
按系统设计要求确认BAS中主机、DDC、网络控制器、网关等设备运行及故障状态等。
按监控点表的要求确认BAS各子系统设备的传感器、阀门、执行器等运行状态、报警、控制方式等。
系统功能与监控点表的功能一致。
确认在主机侧对现场设备进行远距控制操作。
系统联动调试5.12.1系统的接线检查。
按系统设计图纸要求，检查主机与网络器、网关设备、DDC、系统外部设备（包括电源UPS、打印设备卜通讯接口（包括与其他子系统）之间的连接、传输线型号规格是否正确。
通讯接口的通讯协议、数据传输格式、速率等是否符合设计要求。
5.12.2系统通讯检查。
主机及其相应设备通电后，启动程序检查主机与本系统其他设备通讯是否正常，确认系统内设备无故障。
5.12.3系统监控性能的测试：在主机侧按监控点表和调试大纲的要求，对本系统的DO、DI、AO、AI进行抽样测试。
系统有热备份系统，则应确认其中一机处于人为故障状态下，确认其备份系统运行正常并检查运行参数不变，确认现场运行参数不丢失。
在主机侧对上述单机设备进行抽样测试。
5.12.4系统联动功能的测试：本系统与其他子系统采取硬连接方式联动，则按设计要求全部或分类对各监控点进行测试，并确认功能是否满足设计要求。
本系统与其他子系统采取通讯方式连接，则按系统集成的要求进行测试。
6重点、难点施工方案本工程线缆量大，接线端子多，在校接线过程中应注意如下：仪表校接线除设计规定可用500V兆欧表检测绝缘外，其余一律不得用兆欧表，应用专用的测量仪器（常规的采用万用表）；DDC箱及辅控箱内布线应用绝缘尼龙扎带捆扎，切忌用金属代用，以防线乱而产生电容效应，导致误信号；弱电接地保护与弱电接地取消静电网络应严格区别，绝不能混淆，以防强电在瞬间对地短路对弱电系统的模块损坏；为保证导线无损伤，剥线时应注意不要损伤到导线；导线与端子排间采用焊接或压接方式，均应牢固可靠；控制器及辅控箱内的导线不应有接头，导线芯线应无损伤；每个接线端子的每侧接线宜为1根，不得超过2根。
