养殖场沼气池设计方案

养殖场沼气池设计方案

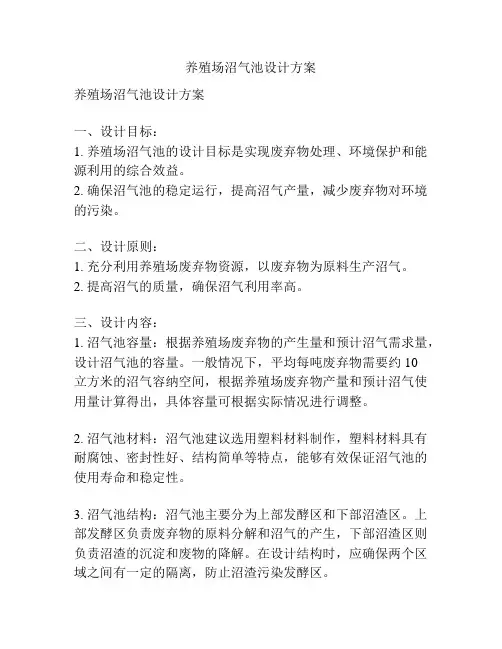

养殖场沼气池设计方案养殖场沼气池设计方案一、设计目标:1. 养殖场沼气池的设计目标是实现废弃物处理、环境保护和能源利用的综合效益。

2. 确保沼气池的稳定运行,提高沼气产量,减少废弃物对环境的污染。

二、设计原则:1. 充分利用养殖场废弃物资源,以废弃物为原料生产沼气。

2. 提高沼气的质量,确保沼气利用率高。

三、设计内容:1. 沼气池容量:根据养殖场废弃物的产生量和预计沼气需求量,设计沼气池的容量。

一般情况下,平均每吨废弃物需要约10立方米的沼气容纳空间,根据养殖场废弃物产量和预计沼气使用量计算得出,具体容量可根据实际情况进行调整。

2. 沼气池材料:沼气池建议选用塑料材料制作,塑料材料具有耐腐蚀、密封性好、结构简单等特点,能够有效保证沼气池的使用寿命和稳定性。

3. 沼气池结构:沼气池主要分为上部发酵区和下部沼渣区。

上部发酵区负责废弃物的原料分解和沼气的产生,下部沼渣区则负责沼渣的沉淀和废物的降解。

在设计结构时,应确保两个区域之间有一定的隔离,防止沼渣污染发酵区。

4. 沼气池进气和出气管道的设计:沼气池应设置进气管道和出气管道,以保证进入沼气池的废弃物能够发酵产生沼气,并将产生的沼气输送到利用设备进行利用。

进气管道应位于沼气池的底部,出气管道则位于沼气池的顶部,并连接沼气收集设备。

5. 沼气收集设备的设计:沼气产生后,应设置沼气收集设备进行收集。

沼气收集设备一般由沼气管道、沼气过滤器、调压阀等组成,其作用是将产生的沼气输送到沼气利用设备,同时过滤掉杂质和调整沼气的压力。

6. 沼气利用设备的设计:沼气池产生的沼气可用于发电、加热、烹饪等多种用途。

根据养殖场的实际需求,选择适合的沼气利用设备,如发电机组、沼气灶具等。

四、风险控制:1. 废弃物的处理应遵守环境保护法律法规,避免废弃物对环境造成污染。

2. 沼气产生过程中应严格控制温度、PH值等因素,以避免产生有害气体。

3. 沼气收集和利用设备应定期检查和维护,确保其正常运行。

养殖场沼气工程设计方案讲解

养殖场沼气工程设计方案讲解

**养猪场沼气工程初步设计建设地点:**县镇村建设单位:**县**养猪场法人代表:联系电话:目录一、概述3二、设计依据与设计范围42.1、设计依据42.2、设计原则42.3、设计范围5三、基本设计参数及要求53.1、基本设计参数53.2、主要设计参数5四、沼气系统规划设计5五、工艺流程设计65.1、设计原则65.2、工艺流程设计65.3、工艺流程描述7六、各单体设计和主要设备选型7七、总平面设计87.1设计依据87.2总平面布置8八、主要仪器设备选型9九、工程造价概算9十、劳动定员和操作管理1010.1、............................................................................................................................. 劳动定员1010.2、............................................................................................................................. 操作管理1010.3、............................................................................................................................. 劳动保护和安全生产11十一、技术经济指标分析1111.1、占地面积:1111.2、运行费用分析:11十二、效益分析1212.1、经济效益分析1312.2、环境效益分析:1312.3、社会效益分析:13一、概述**县**生态农业开发位于**县****八组,是一独资民营企业,主要从事生态安全猪的养殖和饲料加工,公司注册资本金300万元,总资产400万元,其中固定资产310万元,公司拥有员工18人,其中中级职称2人,大专学历以上员工3人。

沼气池技术参数

沼气池技术参数

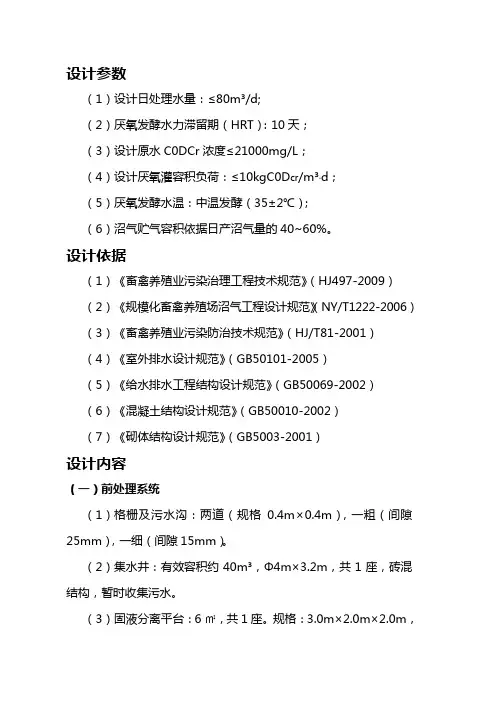

设计参数(1)设计日处理水量:≤80m³/d;(2)厌氧发酵水力滞留期(HRT):10天;(3)设计原水C0DCr浓度≤21000mg/L;(4)设计厌氧灌容积负荷:≤10kgC0D cr/m³〃d;(5)厌氧发酵水温:中温发酵(35±2℃);(6)沼气贮气容积依据日产沼气量的40~60%。

设计依据(1)《畜禽养殖业污染治理工程技术规范》(HJ497-2009)(2)《规模化畜禽养殖场沼气工程设计规范》(NY/T1222-2006)(3)《畜禽养殖业污染防治技术规范》(HJ/T81-2001)(4)《室外排水设计规范》(GB50101-2005)(5)《给水排水工程结构设计规范》(GB50069-2002)(6)《混凝土结构设计规范》(GB50010-2002)(7)《砌体结构设计规范》(GB5003-2001)设计内容(一)前处理系统(1)格栅及污水沟:两道(规格0.4m×0.4m),一粗(间隙25mm),一细(间隙15mm)。

(2)集水井:有效容积约40m³,Φ4m×3.2m,共1座,砖混结构,暂时收集污水。

(3)固液分离平台:6㎡,共1座。

规格:3.0m×2.0m×2.0m,砖混结构。

安装固液分离机的设施。

(4)调节池:有效容积约20m³,共1座,每口规格Φ3m×3.2m,共1座,砖混结构。

利用养殖废水容易产生沉渣和浮渣的特点,去除部分的SS物质;调解水质、水量,将排水时间延长。

(5)沉淀池:有效容积约20m³,共1座,每口规格:Φ3m×3.2m,共1座,砖混结构。

(6)500m³稳定塘。

(二)厌氧处理系统300立方水池及250m³铜制贮气柜,50kw沼气静音发电机组和10万大卡沼气锅炉及余热回收系统。

厌氧处理系统是畜禽粪污水处理沼气工程的核心部分,采用的是800m³UASB+AF厌氧灌及中温加热系统工艺。

养猪场沼气池设计(图解) 500头猪要多大沼气池

养猪场沼气池设计(图解) 500头猪要多大沼气池

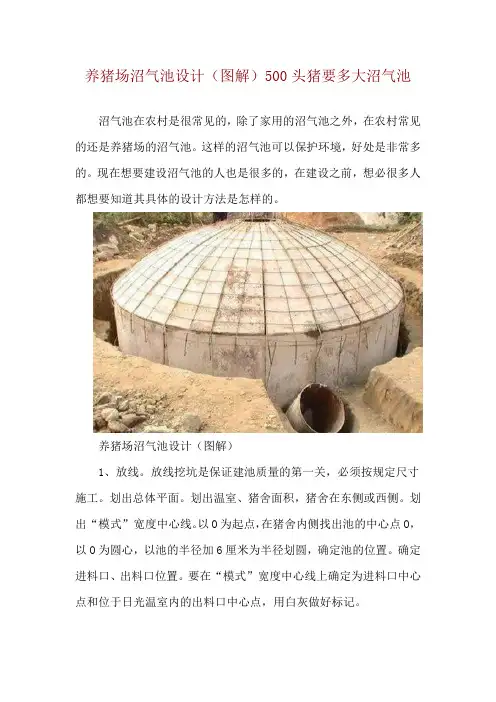

养猪场沼气池设计(图解)500头猪要多大沼气池沼气池在农村是很常见的,除了家用的沼气池之外,在农村常见的还是养猪场的沼气池。

这样的沼气池可以保护环境,好处是非常多的。

现在想要建设沼气池的人也是很多的,在建设之前,想必很多人都想要知道其具体的设计方法是怎样的。

养猪场沼气池设计(图解)1、放线。

放线挖坑是保证建池质量的第一关,必须按规定尺寸施工。

划出总体平面。

划出温室、猪舍面积,猪舍在东侧或西侧。

划出“模式”宽度中心线。

以O为起点,在猪舍内侧找出池的中心点O,以O为圆心,以池的半径加6厘米为半径划圆,确定池的位置。

确定进料口、出料口位置。

要在“模式”宽度中心线上确定为进料口中心点和位于日光温室内的出料口中心点,用白灰做好标记。

2、池坑开挖。

在“模式”内建沼气池均采用地下埋式,沼气池土方工程采用大开挖的施工工艺。

首先,应确定好正负零的高度。

池坑深度按设计图确定,即沼气池的池顶与出料口保持在一个水平面上,并高出猪舍地面10厘米。

进料口超高地面2厘米,如果挖得过深使沼气池低于地平面,影响配套使用,挖得过浅使沼气池突出地面,给养猪和日光温室施肥造成困难。

3、砌筑出料口通道。

出料口通道用红砖及砂灰砌筑,水泥:砂子=1∶2.5。

为了便于施工及出料,其通道口宽50厘米,高70厘米,顶部起拱,但上口距池上拱角不得小于35厘米,防止产气多时水面下返而跑气。

4、池墙及水压间下部的浇筑采用砖模的一般砌法是:先把砖用水浸湿,防止拆模困难。

每块砖横向砌筑,每层砖砖缝错开,不用带泥口或灰口,做到砌一层砖用混凝土浇筑一层,振捣密实后再砌第二层。

混凝土配合重量比为水泥:砂子:碎石=1∶3∶3,池墙高1米,厚0.05米。

5、池拱盖的施工。

目前,“模式”中的沼气池拱盖用砖砌,“模式”中的沼气池一般采用直管进料,在砌筑池拱盖前要安装好进料管,一般利用直径200毫米、长600毫米左右的陶瓷管,管内穿绳拴挂在地面的木桩上,进料管喇叭口朝上,上下垂直,紧贴池壁固定好。

大型养殖场建造生态养殖配套的沼气池的设计方案

大型养殖场建造生态养殖配套的沼气池的设计方案

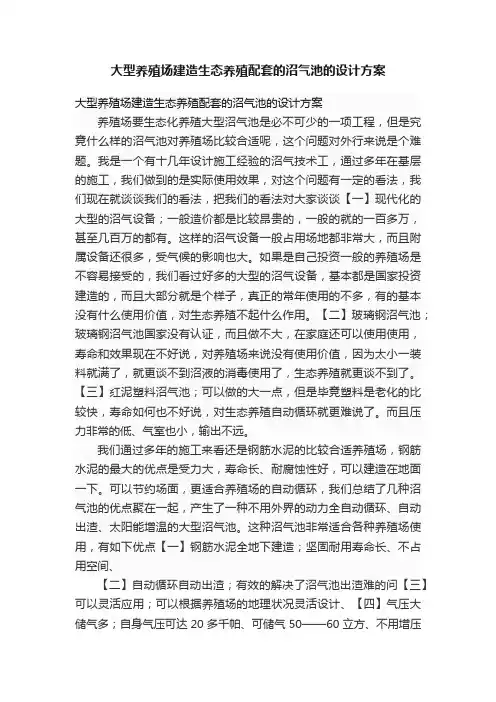

大型养殖场建造生态养殖配套的沼气池的设计方案大型养殖场建造生态养殖配套的沼气池的设计方案养殖场要生态化养殖大型沼气池是必不可少的一项工程,但是究竟什么样的沼气池对养殖场比较合适呢,这个问题对外行来说是个难题。

我是一个有十几年设计施工经验的沼气技术工,通过多年在基层的施工,我们做到的是实际使用效果,对这个问题有一定的看法,我们现在就谈谈我们的看法,把我们的看法对大家谈谈【一】现代化的大型的沼气设备;一般造价都是比较昂贵的,一般的就的一百多万,甚至几百万的都有。

这样的沼气设备一般占用场地都非常大,而且附属设备还很多,受气候的影响也大。

如果是自己投资一般的养殖场是不容易接受的,我们看过好多的大型的沼气设备,基本都是国家投资建造的,而且大部分就是个样子,真正的常年使用的不多,有的基本没有什么使用价值,对生态养殖不起什么作用。

【二】玻璃钢沼气池;玻璃钢沼气池国家没有认证,而且做不大,在家庭还可以使用使用,寿命和效果现在不好说,对养殖场来说没有使用价值,因为太小一装料就满了,就更谈不到沼液的消毒使用了,生态养殖就更谈不到了。

【三】红泥塑料沼气池;可以做的大一点,但是毕竟塑料是老化的比较快,寿命如何也不好说,对生态养殖自动循环就更难说了。

而且压力非常的低、气室也小,输出不远。

我们通过多年的施工来看还是钢筋水泥的比较合适养殖场,钢筋水泥的最大的优点是受力大,寿命长、耐腐蚀性好,可以建造在地面一下。

可以节约场面,更适合养殖场的自动循环,我们总结了几种沼气池的优点聚在一起,产生了一种不用外界的动力全自动循环、自动出渣、太阳能增温的大型沼气池。

这种沼气池非常适合各种养殖场使用,有如下优点【一】钢筋水泥全地下建造;坚固耐用寿命长、不占用空间、【二】自动循环自动出渣;有效的解决了沼气池出渣难的问【三】可以灵活应用;可以根据养殖场的地理状况灵活设计、【四】气压大储气多;自身气压可达20多千帕、可储气50——60立方、不用增压泵可输气300——500米【五】造价低廉;全地下钢筋水泥结构、100立方的大型沼气池造价就30000左右【六】设计灵活使用面广;可以与养殖场配套设计、可使沼液在养殖场循环为畜禽舍消毒杀菌、在循环时有效杀灭有害菌保护有益菌、在循环的同时把畜禽的粪便冲回沼气池厌氧发酵产生沼气杀灭有害菌、使一个养殖场成为一个真正的生态养殖场、又为养殖场省去了一个又脏又累的粪便清理工。

XX村生态养殖场沼气工程设计方案(36页)DOC

XX村生态养殖场沼气工程设计方案(36页)DOC

XX市XX区XX村XX生态养殖场沼气工程方案XXXX环保工程有限公司XX XX Environment Protection engineering Co.,Ltd.目录目录 (1)摘要 (3)1项目概况 (3)2建设内容 (3)3设计目标 (4)4工艺流程 (4)5资金筹措方式 (4)6预算说明 (4)第1章概述 (6)1.1标准化设备设计理念 (6)1.2工程投资范围 (6)1.3粪污处理后去向 (6)第2章编制依据 (7)2.1相关国家法律、法规和政策 (7)2.2相关规范与标准 (8)第3章编制原则 (9)3.1技术先进性、可靠性和适应性原则 (9)3.2经济效益最大化原则 (9)3.3环境和社会效益最大化原则 (9)第4章工艺技术方案选择 (10)4.1设备 (10)4.2工艺技术选择 (11)第5章结构设计 (14)第6章建筑设计 (15)6.1总体布置 (15)6.2平面布置 (17)6.3单元设计 (18)6.4道路及绿化 (20)6.5形象设计 (20)6.6消防和安全设计 (20)第7章电气设计 (22)7.1设计范围 (22)7.2供电负荷 (22)7.3配电系统 (22)7.4电缆敷设 (23)7.5照明 (23)7.6防雷及接地 (23)第8章控制设计 (24)第9章投资估算 (25)第10章效益分析 (27)10.1运行成本 (27)10.2效益分析 (27)第11章安全生产与劳动保护 (29)11.1工程设计措施 (29)11.2安全操作方案 (29)第12章运行管理和劳动定员 (32)12.1运行管理 (32)12.2维护保养 (32)12.3岗位定员 (33)12.4人员培训 (34)12.5使用及维修 (34)第13章工程实施计划 (35)13.1实施进度 (35)13.2 过程控制 (35)摘要1项目概况XX市XX区XX村XX生态养殖场700立方米沼气工程1.1项目名称XX市XX区XX村XX生态养殖场700立方米沼气工程1.2项目承担单位XX市XX区XX村XX生态养殖场1.3建设地点XX市XX区XX村XX生态养殖场院内1.4建设工期3个月1.5工程占地750平方2建设内容2.1建设规模建设1000m³规模的标准化厌氧反应设备1座及附属设施;建设USR厌氧罐容积为1000m³一座,设独立气柜一个300m³;年生产沼渣、沼液肥约45×365(天)=16425吨;年产沼气700×365(天)=25.5万m³,年发电量25.5×1.5=38.25万KWh,用于发电或户用燃烧。

养殖场沼气池设计方案

养殖场沼气池设计方案

养殖场沼气池设计方案1. 引言沼气技术是一种能够将有机废弃物转化为可再生能源的处理方法。

在养殖场中,我们可以利用沼气技术来处理养殖废弃物,同时将产生的沼气用作能源供应。

本文将针对养殖场沼气池的设计方案进行介绍。

2. 设计原则在设计养殖场沼气池方案时,需要考虑以下几个原则:•处理能力:沼气池需要具备足够的处理能力,能够有效处理养殖废弃物产生的有机物质。

•稳定性:沼气池设计应具有良好的稳定性,能够在稳定的环境条件下进行沼气产生。

•安全性:沼气池的设计应符合相关的安全标准,确保设施运行过程中不会造成安全隐患。

•经济性:设计方案应尽量提高沼气池的经济效益,减少建设和运营成本。

3. 设计步骤根据以上原则,我们提出以下设计步骤:3.1 确定养殖场废弃物产生量首先需要准确估计养殖场每天产生的废弃物量,包括动物粪便、剩余饲料等。

这将作为沼气池设计的基础数据。

3.2 确定沼气池容量根据养殖场废弃物产生量,结合相关技术参数,确定沼气池的容量。

一般情况下,沼气池的设计容量应为废弃物产生量的1.5倍左右,以确保沼气产生的稳定性。

3.3 确定沼气池类型根据具体情况选择沼气池的类型,常见的有固态发酵池和混合发酵池两种。

固态发酵池适用于处理固体有机废弃物,混合发酵池适用于处理固体和液体的混合有机废弃物。

3.4 确定沼气池结构和材料根据沼气池的类型和容量,确定沼气池的结构和所使用的材料。

沼气池的结构包括内部隔板、输送系统等,材料选用应考虑到耐腐蚀性和耐压性。

3.5 设计沼气收集系统设计沼气收集系统,包括收集管道、沼气处理装置等。

收集管道应布置合理,确保高效收集沼气。

3.6 设计沼渣处理系统设计沼渣处理系统,将产生的沼渣进行处理利用。

常见的处理方式包括作为有机肥料的基肥利用,或者通过压榨、干燥等方式转化为沼渣颗粒燃料。

4. 结论养殖场沼气池的设计方案需要综合考虑养殖场废弃物产生量、沼气池容量、沼气池类型、沼气池结构和材料以及沼气收集系统和沼渣处理系统等因素。

万头养猪场大型沼气工程设

万头养猪场大型沼气工程设

GY
GY
GY
G Y
G Y
G Y
GY
GY
GY
GY
GY
GY
GY
GY
GY
GY
G Y
G Y
G Y
G Y
G Y
G Y
G Y
GY
GY
GY
GY
GY
GY
GY
GY
GY
GY
GY
G Y
G Y
G Y
图1 工艺流程设计图
N
N
N
N
N
GY
RJ
GY
RJ
GY GY GY GY GY GY GY GY GY GY GY
GY
N
RJ RJ
N
RJ
RH
RH
GAS
GAS
四、工艺参数设计
1、预处理阶段设计
(1)预处理阶段工艺流程
冲洗水 格栅
集水池
除渣池
均浆池
计量增温池
热回 热给 发酵罐
2、干物质量计算
2、产量估算表
表2 产量估算表
参数及产量 TS量(t/d) 进料流量(m3/d) 配水量(m3/d) 沼液回流比 年产沼渣量(t/y) 年产沼液量(m3/y) 沼气产量(m3/y) 计算值 4t/d 40m3/d 20m3/d 25% 511t/y 11169m3/y 365000m3/y 设计取值 4t/d 40m3/d 20m3/d 25% 511t/y 11000m3/y 365000m3/y
万头养猪场大型沼气工程设
——以安徽省兴安农牧科技发展有限公司为例 以安徽省兴安农牧科技发展有限公司为例
姓 名:刘 雨 露 专 业:环境科学 指导教师:肖 新

大型养猪场绿化沼气工程工艺参数设计方案

大型养猪场绿化沼气工程工艺参数设计方案

大型养猪场绿化沼气工程工艺参数设计方案
1.沼气设施规模
根据养猪场的规模和产生的废弃物量,确定沼气设施的容量。

一般推
荐每头猪产生的废物量为0.05-0.1m³/天,根据养猪场的实际情况进行计算。

同时考虑到养猪场未来的发展规划,适当增加一定的冗余量。

2.畜禽粪便处理
养猪场产生的废弃物经过必要的预处理后,可以输送到沼气池发酵产气。

预处理包括废弃物的固液分离,采用机械离心机等设备进行处理。


心机的主要参数包括旋转速度、筛板间距等,根据实际情况进行调整。

此外,还需要考虑废弃物的进料速度和含水率等因素。

3.废水处理
养猪场的废水一般含有大量的有机物和悬浮物,需要进行处理后才能
排放。

常见的废水处理方式包括厌氧处理和好氧处理。

厌氧处理主要是通
过厌氧池进行有机物的分解,产生沼气;好氧处理则是将废水加入到好氧
池中进行生化反应,降解有机物。

具体的工艺参数包括池体容量、进水量、回流比等,根据废水的水质和处理要求进行设计。

4.沼渣利用
沼气池中的沼渣经过沉淀和脱水处理后,可以得到沼渣。

沼渣具有一
定的肥料价值,可以用于农田施肥。

根据沼渣的含水率和肥料需求量,可
以确定沼渣的处理方式和利用途径。

综上所述,一个大型养猪场绿化沼气工程的工艺参数设计方案需要综
合考虑养猪场的规模、废物处理、废水处理和沼渣利用等多个因素。

在设
计过程中,需要根据实际情况进行参数的确定,并且保证各个环节的协调运作,以实现沼气工程的高效运行和可持续发展。

大型养猪场沼气工程设计方案

大型养猪场沼气工程设计方案

大型养猪场沼气工程设计方案受居民的饮食结构、畜禽产品的增殖性能、生产投资等因素影响,中国猪肉食用量在肉食消费中一直占有重要地位,养猪业在畜禽养殖中占有很大的比重。

1983年到2023年猪肉消费占肉食品比例均大于60%。

2023年中国肉猪存栏48189.1万头,出栏61800.7万头,猪肉产量4701.6万吨,居世界第一位,肉类人均占有量达55.73 kg/人,其中猪肉36.17 kg/人,超过世界猪肉人均的15.74 kg/人。

2023年我国全年畜禽养殖业粪便废弃物的产生量为25.76亿吨,其中猪年排泄粪便为12.31亿吨,占总粪便量的47.8%,随着养猪业的发展,必然导致更大量的粪便废弃物,因此猪场粪污水的治理成为畜禽污染治理的关键。

2.1沼气产量计算2.1.1干物质量计算猪场基础母猪存栏量500头,猪场总存栏量为5354头,设计采用干清粪工艺,按《畜禽养殖业污染物排放标准》计算,夏季污水排放量为1.8m3/(百头.d),冬季污水排放量为1.2m3/(百头.d),则排放污水量为64.2~96.4 m3/d。

日产粪便量为5.1t/d,猪粪含水率按82%设计,干物质(TS)量计算见表2-1。

本项目中,干物质量按照0.92 t/d进行设计。

2.1.2物料总量和补充水量计算本设计中采用高浓度反映器设计,养殖场产生的5.1t鲜猪粪所有投放到高浓度反映器,并调配成10%干物质浓度,约需要4.1m3污水,余下猪场排放的污水通过水力筛,将部分存留在污水中的猪粪渣筛除,投入到配料池,与鲜猪粪一同调配(该部分物料包含在5.1t鲜猪粪中),过筛后污水进入储肥池,进行厌氧解决储存。

加水量计算:W=X q(α×m0-W0)式中X q=16t m0=18% W0=1- m0=82%配水比a= 11.5若发酵物料干物质含量m p=8% 含水量w p=92%则X=则α==11.5W=16(11.5×18%-83%)=17.33t≈17t天天进入发酵罐物料总量约16+17=33t(理论和实践测定:TS=8%之物料容重r≈1030㎏/m3).通过有效保温和增温措施,保证全年恒定中温发酵(t=33℃-38℃),则设计容积产气率ξ=0.8—1.2m3/m3.d发酵罐的容积大小与发酵原料的特性、发酵液浓度和水力滞留期有关。

规模化畜禽养殖场沼气工程设计规范

规模化畜禽养殖场沼气工程设计规范

本标准规定了规模化畜禽养殖场沼气工程的设计范围、原则以及重要参数选取等。

本标准合用于新建、改建和扩建的规模化畜禽养殖场沼气工程(参见NY/T667-2023)的设计。

畜禽养殖区沼气工程的设计可参照执行。

下列文献中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文献,其随后所有的修改单 (不涉及勘误的内容) 或修订版均不合用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文献的最新版本。

凡是不注日期的引用文献,其最新版本合用于本标准。

GB12801 生产过程安全卫生规定总则GB18596 畜禽养殖业污染物排放标准GB50028 城乡燃气设计规范GB50052 供配电系统设计规范GB50057 建筑物防雷设计规范GB50058 爆炸和火灾危险环境电力装置设计规范GBJ14 室外排水设计规范GBJ16 建筑设计防火规范GBJ65 工业与民用电力装置接地设计规范CJJ31 城乡污水解决厂附属建筑和附属设备设计标准CJJ55 污水稳定塘设计规范CJJ64 城市粪便解决厂设计规范NY/T667-2023 沼气工程规模分类GB18596-2023、NY/T667-2023 中确立的以及下列术语和定义合用于本标准。

以规模化畜禽养殖场粪便污水的厌氧消化为重要技术环节,集污水解决、沼气生产、资源化运用为一体的系统工程。

3.2畜禽养殖场污水经厌氧消化解决后作为农田水肥运用的解决运用工艺。

3.3畜禽养殖场的畜禽污水解决后达标排放或以回用为最终目的的解决工艺。

4.1 沼气工程的设计应当符合本地总体规划,与本地客观实际紧密结合,可以对的解决集中与分散、解决与运用、近期与远期的关系。

4.2 沼气工程的设计应在不断总结生产实践经验和吸取科研成果的基础上,积极采用新技术、新工艺、新材料、新设备,以提高自动化水平、减少劳动强度、减少投资和运营费用。

4.3 沼气工程的设计应以减量化、无害化、资源化为目的,应一方面考虑养殖场改善生产工艺,实行清洁生产,从源头上减少粪污排放量。

养殖场沼气池·沉淀池·储粪场等配套设施建设标准

养殖场沼气池·沉淀池·储粪场等配套设施建设标准

养殖场沼气池、沉淀池、储粪场等配套设施
建设标准
1.规模养殖场区(年出栏生猪大于等于500头、存栏奶牛大于等于100头、出栏肉牛等于等于100头),需建设不少于100立方米的沼气池、100立方米的防渗漏沉淀池和60平方米的防溢防雨防渗漏储粪场。

采用环保垫料的养殖场户可适当减少沼气池体积。

2.存栏肉牛、黄牛、奶牛50-100头、生猪200-500头的规模养殖场户,需建设不少于50立方米的沼气池、60立方米的防渗漏沉淀池和40平方米的防溢防雨防渗漏储粪场。

采用环保垫料的养殖场户可适当减少沼气池体积。

3.存栏肉牛、黄牛、奶牛50头、生猪200头以下的规模养殖场户,需建设不少于20立方米的防渗漏沉淀池和30平方米的防溢防雨防渗漏储粪场。

4.存栏羊100只、兔500只以上的规模场户,需建设不少于30立方米的防渗漏沉淀池和20平方米的防溢防雨防渗漏储粪场。

5.存栏羊100只、兔500只以下的规模场户,需建设不少于20立方米的防渗漏沉淀池和10平方米的防溢防雨防渗漏储粪场。

6.蛋鸡、肉鸡、肉鸭规模养殖场户按存栏300只建设1立方米的防渗漏沉淀池和1.5平方米的防溢防雨防渗漏储粪场。

7.散养户根据存养量多少可建2-5立方米沉淀池。

8.特种动物养殖根据种属参照以上标准执行。

规模化畜禽养殖场沼气工程设计要求规范

规模化畜禽养殖场沼气工程设计要求规范

规模化畜禽养殖场沼气工程设计规范1 范围本标准规定了规模化畜禽养殖场沼气工程的设计范围、原则以及主要参数选取等。

本标准适用于新建、改建和扩建的规模化畜禽养殖场沼气工程(参见NY/T667-2003)的设计。

畜禽养殖区沼气工程的设计可参照执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB12801 生产过程安全卫生要求总则GB18596 畜禽养殖业污染物排放标准GB50028 城镇燃气设计规范GB50052 供配电系统设计规范GB50057 建筑物防雷设计规范GB50058 爆炸和火灾危险环境电力装置设计规范GBJ14 室外排水设计规范GBJ16 建筑设计防火规范GBJ65 工业与民用电力装置接地设计规范CJJ31 城镇污水处理厂附属建筑和附属设备设计标准CJJ55 污水稳定塘设计规范CJJ64 城市粪便处理厂设计规范NY/T667-2003 沼气工程规模分类3 术语和定义GB18596-2001、NY/T667-2003中确立的以及下列术语和定义适用于本标准。

3.1沼气工程 biogas plant以规模化畜禽养殖场粪便污水的厌氧消化为主要技术环节,集污水处理、沼气生产、资源化利用为一体的系统工程。

3.2 “能源生态型”处理利用工艺 Process of “energy ecological” disposing and using畜禽养殖场污水经厌氧消化处理后作为农田水肥利用的处理利用工艺。

3.3 “能源环保型”处理利用工艺 Process of “energy environment”disposing and using畜禽养殖场的畜禽污水处理后达标排放或以回用为最终目标的处理工艺。

养殖场沼气池设计参数

养殖场沼气池设计参数

一、工艺设计发酵料液经前处理池沉淀、除杂后,从进料口进入装置,经各发酵单元逐级发酵,使养殖粪污得到无害化和减量化处理。

通过设置在各发酵单元的回流搅拌器,进行强制回流搅拌,以提高菌料均匀度和产气率。

在最后一级发酵单元设置储气浮罩,使最后一级发酵单元与整个装置产生的沼气经脱水、脱硫净化处理后,汇集与储气浮罩,供生产和生活使用。

从出料间溢出的沼液和抽出的沼渣储存与贮肥池,用作农作物有机肥料,或淡水养殖营养饵料。

二、设计参数(一)气压沼气发酵工艺及沼气沼气灯炉具都要求沼气气压相对稳定,且宜小不宜大。

对于水压是沼气池,,如果气压过大,容易破坏池体,造成泄漏;气压过小势必水压间面积过大,占地多。

因此,我国农村家用水压池常用设计气压为8千帕;浮罩池设计气压可采用2千帕。

(二)产气率根据我国养殖专业户沼气池发酵产气水平,其设计产气率采用0.2~0.5米3/(米3·天)(三)贮气量水压式沼气池靠池内带有压力的沼气将发酵料液压到出料间(大部分)、进料管(小部分)而贮存沼气。

浮罩池由浮罩的升降来贮存沼气。

贮气容积的确定和用户用气的情况有关。

养殖专业户沼气池的设计贮气量考虑能贮存12小时所产的沼气,即昼夜产气量的一半。

(四)池容沼气池容积指发酵池净空容积。

沼气池的容积应根据用户所拥有的发酵原料(数量和种类)、滞留时间、用气要求等因素合理确定。

(五)投料率投料率指的是最大限度投入的料液所占发酵间容积的百分率。

设计最大投料量一般水压式为沼气池容积的90%,料液上部留适当空间,以免导气管堵塞和便于收集沼气;浮罩式为沼气容积的98%。

最小设计投料量以不使沼气从进、出料管跑掉为原则。

三、建池规模计算(一)参数确定根据小型畜禽养殖场的特点,经过优化设计和工程实践所选定的发酵工艺为无动力自由进料、多旋流布料、回流搅拌、固菌成膜、浮罩储气、常温发酵工艺。

发酵料液温度变化范围为10~28℃,原料在发酵装置内的滞留天数(HRT)为30~90天,南方取低限,北方取高限,一般取60天;适宜于小型畜禽养殖场沼气工程的发酵料液平均浓度(Ts)为6%~10%,一般取8%;发酵装置的有效料液容积(m),浮罩式取98%,水压式取90%;常温条件下的容积产气率(平均)一般为0.20~0.40米3/(米3·天),取平均值0.30米3/(米3·天);浮罩储气压力取2~3千帕。

大型养猪场绿化沼气工程设计方案

大型养猪场绿化沼气工程设计方案

大型养猪场绿化沼气工程设计方案(之四)6.4 沼气净化储存阶段工艺参数设计6.4.1沼气净化系统功能:沼气净化。

设计参数和主要设备参数:(1)生物脱硫塔脱硫效果:大于90%处理能力:20m3/h数量:2套(2)气水分离器型号: 非标数量: 2台(1用1备)(3)水封型号: 非标数量: 1台(4)凝水器型号: 非标数量: 2台(5)干式阻火器型号: 非标数量: 1台(6)沼气流量计型号: 非标数量: 1台6.4.2沼气贮存系统(1)钟罩储气柜功能:贮存厌氧消化罐产生的沼气构造形式:碳钢焊接结构尺寸:Φ8.00x3.3m有效容积:165.79 m3数量:1个(2)储气柜水封功能:贮存厌氧消化罐产生的沼气构造形式:钢筋混凝土结构尺寸:Φ8.80mx3.80m有效容积:231.00m3数量:1个6.5 沉淀池参数设计6.5.1沉淀池(1)功能:沼液沉淀(2)构造形式:钢筋混凝土结构(3)尺寸:1.00mx4.38mx2.0m(4)有效容积:8.76m3(5)池数:1池第七章 其它设计7.1 建筑与结构设计7.1.1设计原则1、根据工艺流程的要求,在满足厂区内工艺要求、交通运输、环保、防火等前提下,使厂区建筑物、构筑物、道路、绿化有机地结合在一起。

2、注重环境保护,使能环工程成为环境优美的示范项目。

7.1.2工程地质情况项目所在地的地质情况为杂地,要求项目所在地原土承载力不小于8吨/ m2。

以钻探地质报告为准。

本沼气工程项目的主要构筑物厌氧消化罐的体积较大,高度较高,对不均匀沉降极为敏感,在地基处理当中要选择合适的持力层。

当场地空间开阔时,基坑可以按一定坡度进行放坡开挖。

当构筑物距离很近且埋深不同时,可采用一些措施进行临时支护。

对深基坑,施工中还应考虑降水及护坡处理。

7.1.3主要构(建)筑物结构设计7.1.3.1构筑物主要构筑物名称、尺寸、结构形式等见下表。

主要构筑物尺寸表表7-1序号构筑物名称结构尺寸规模(mm)数量总规模(m3)结构形式(m3)13.743.74钢砼结构900*2080*20001格栅集水池1钢砼结构1.351.351300*2080*5002集粪池1钢砼结构9.682200*2200*20009.683进料池钢砼结构211.29厌氧反应器Φ6000*8100211.2941钢砼结构225.12厌氧反应器底板φ8000*50025.1258.76钢砼结构18.766沉淀池1000*4380*200018.48钢砼结构1718.48泵房3300*2800*2000其他构筑物体积不大,拟采用普通钢筋混凝土结构或砖混结构。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、工艺设计发酵料液经前处理池沉淀、除杂后,从进料口进入装置,经各发酵单元逐级发酵,使养殖粪污得到无害化和减量化处理。

通过设置在各发酵单元的回流搅拌器,进行强制回流搅拌,以提高菌料均匀度和产气率。

在最后一级发酵单元设置储气浮罩,使最后一级发酵单元与整个装置产生的沼气经脱水、脱硫净化处理后,汇集与储气浮罩,供生产和生活使用。

从出料间溢出的沼液和抽出的沼渣储存与贮肥池,用作农作物有机肥料,或淡水养殖营养饵料。

二、设计参数(一)气压沼气发酵工艺及沼气沼气灯炉具都要求沼气气压相对稳定,且宜小不宜大。

对于水压是沼气池,,如果气压过大,容易破坏池体,造成泄漏;气压过小势必水压间面积过大,占地多。

因此,我国农村家用水压池常用设计气压为8千帕;浮罩池设计气压可采用2千帕。

产气率根据我国养殖专业户沼气池发酵产气水平,其设计产气率采用~米3/(米3·天)(三)贮气量水压式沼气池靠池内带有压力的沼气将发酵料液压到出料间(大部分)、进料管(小部分)而贮存沼气。

浮罩池由浮罩的升降来贮存沼气。

贮气容积的确定和用户用气的情况有关。

养殖专业户沼气池的设计贮气量考虑能贮存12小时所产的沼气,即昼夜产气量的一半。

(四)池容沼气池容积指发酵池净空容积。

沼气池的容积应根据用户所拥有的发酵原料(数量和种类)、滞留时间、用气要求等因素合理确定。

(五)投料率投料率指的是最大限度投入的料液所占发酵间容积的百分率。

设计最大投料量一般水压式为沼气池容积的90%,料液上部留适当空间,以免导气管堵塞和便于收集沼气;浮罩式为沼气容积的98%。

最小设计投料量以不使沼气从进、出料管跑掉为原则。

建池规模计算参数确定根据小型畜禽养殖场的特点,经过优化设计和工程实践所选定的发酵工艺为无动力自由进料、多旋流布料、回流搅拌、固菌成膜、浮罩储气、常温发酵工艺。

发酵料液温度变化范围为10~28℃,原料在发酵装置内的滞留天数(HRT)为30~90天,南方取低限,北方取高限,一般取60天;适宜于小型畜禽养殖场沼气工程的发酵料液平均浓度(Ts)为6%~10%,一般取8%;发酵装置的有效料液容积(m),浮罩式取98%,水压式取90%;常温条件下的容积产气率(平均)一般为~米3/(米3·天),取平均值米3/(米3·天);浮罩储气压力取2~3千帕。

池容计算小型畜禽养殖场一般采用干清粪养殖工艺,每天可收集的粪便及含水量见表17-1表17-1 成年畜禽日排粪量及含水率根据发酵原料的数量、一定温度下发酵原料在装置内停留的时间和投料浓度等工艺条件,沼气发酵装置的容积计算公式为:mt r n v ⨯⨯⨯⨯⨯=HRTTs b (17-1)b----单位畜禽每天的平均排粪量(千克、湿重) n----养殖畜禽的数量(头、只)Ts---畜禽粪便原料中干物质含量的百分比(%) HRT----原料在池中的滞留天数(天) r-----发酵原料浓度(%) t-----发酵料液比重(千克/米3) m----池内装料有效容积(%)根据选定的工艺参数,由式(17-1)和表17-1,计算的装置容积与养殖规模的关系为: V=cn (17-2)式中:c-畜禽类别系数,养猪c=,养牛c=,养鸡c=. 表17-2 小型畜禽养殖场沼气装置容积与养殖规模发酵池容(米3) 20 30 40 50 60 70 80 90 100 养猪规模(头) 养牛规模(头) 养鸡规模(只) 浮罩容积(米3) 22 7 80033 11 120044 14 160056 18 200067 21 240078 25 280089 28 3200100 32 3600111 35 4000四、工艺技术要求 1发酵原料及其预处理单元要求:考虑原料所含杂物对发酵工艺和设备的影响,特别是牛粪中含有大量的砂、杂草以及鸡粪中的砂、鸡毛等。

在原料进入主体发酵工艺前应设置格栅、沉砂池及调节池等预处理设施。

当粪污量较大时可选择机械格栅,格栅的技术要求参照《室外排水设计规范》(GB50014-2006)的有关规定。

当处理养鸡场、散放式牛场粪污时应设置独立的沉砂池;沉砂池设计应符合城市粪便处理厂(场)设计规范(CJJ64-1995)的有关要求。

调节池容量应不小于进水量的50%,调节池应方便去除浮渣和沉砂。

2厌氧消化单元工艺要求:厌氧发酵罐可采用与气柜分体式结构,也可选择产气贮气一体化结构。

厌氧反应器应采用地上式搪瓷拼装罐、Lipp 罐、钢结构罐或钢混结构罐。

高浓度发酵原料厌氧消化应采用高固含率(TS >8%)中温(35℃左右)消化工艺:即完全混合式厌氧反应器(CSTR )、高浓度卧式推流厌氧反应器(HCPF )或升流式固体床反应器(USR)等工艺,年均池容产气率≥ m3·d ,挥发性固形物去除率≥70%。

低浓度发酵原料厌氧消化应采用厌氧复合反应器(UBF )、厌氧接触(AC)、上流式污泥床(UASB )等工艺,年均池容产气率≥ m3·d ,化学需氧量去除率≥70%。

鼓励采用高浓度厌氧消化工艺。

建设地温度条件不能满足工艺要求时,应设置增保温措施;厌氧反应器采用外保温措施,对罐体加热可选择利用发电机组余热、沼气锅炉加热或安装太阳能热水器等方式。

厌氧反应器应设有防止超正、负压的安全装置及措施,安全装置的安全范围应满足工艺设计的压力及池体安全的要求。

厌氧反应器应达到水密性与气密性要求,应采用不透气、不透水的材料建造,内壁及管路应进行内防腐处理。

为保障厌氧反应器运行可靠,应设有取样口、测温点和排空设施,并根据工艺需要配置常用测量仪器、仪表。

厌氧反应器下部应设有检修人孔、排泥管;排泥管管径不宜小于110mm ;人孔直径不宜小于600mm。

3沼气净化单元设计要求:脱硫。

根据设计要求,可选择生物脱硫或化学脱硫工艺,也可同时采用生物脱硫和化学脱硫工艺。

脱水。

不同的温度下沼气中饱和水蒸汽的含量不同,在35℃时水的含量接近5%。

在输入燃气输配管网前,沼气中水的去除率应在80%以上。

4沼气贮存单元设计要求:沼气贮存应有良好的气密性、稳定性和安全性,无沼气泄漏。

根据设计要求,可选用常压双膜干式贮气柜、高压贮气柜或低压湿式贮气柜;贮气柜按设计规范要求使用寿命应达到30年。

贮气柜与周围建、构筑物的防火间距应符合国家标准《建筑设计防火规范》(GB50016-2006)的有关规定。

配套设备齐全,压力稳定。

5燃气输配管网设计要求:燃气输配管网整体设计应遵循《沼气工程技术规范第2部分:供气设计》NY/要求执行。

管材选用应符合-2003和-2005要求,可选用燃气专用埋地聚乙烯管材(即PE管)或无缝钢管,设计使用寿命应达到50年。

PE管安装应符合《聚乙烯燃气管道工程技术规程》(CJJ63-95)要求;钢质沼气管道防腐应按《沼气工程技术规范第2部分:供气设计》NY/要求设计。

室内沼气管道宜采用镀锌无缝钢管。

6配套设备质量要求:沼气工程配套的加热设备、搅拌机、进料泵等设备及装置应达到设计要求。

沉砂/除砂设备的基本要求:鸡粪(蛋鸡)、牛粪原料中含有1%-3%的砂,在预处理阶段应有除砂工艺及设备,将原料中80%以上的砂除去,避免其进入厌氧发酵罐;进料泵/切碎机的基本要求:(1)应满足高浓度发酵原料(TS为8-12%)的输送要求。

(2)对于鸡粪、牛粪、秸秆等,由于其含有鸡毛或草等杂物,还应配置切碎机以切碎鸡毛或秸秆,避免堵塞管道等。

搅拌设备的基本要求:为充分混合罐内发酵原料与菌种,避免罐内死区与浮渣层的产生,机械搅拌常用转速应达到18-20rpm。

常用搅拌装置可选择:(1)罐顶搅拌机。

适用于钢性罐顶;(2)斜搅拌机。

适用于产气贮气一体化发酵罐(柔性顶)。

(3)气体搅拌装置。

可作为主搅拌或辅助搅拌装置。

脱硫塔的基本要求:脱硫后沼气内H2S浓度:沼气发电<200ppm;沼气民用<20ppm。

阀门、仪表等的基本要求:阀门等构件应选择国标产品。

与厌氧罐相连沼液管等宜用刀闸阀。

仪表显示应准确稳定。

7系统运行要求:整套沼气工程能常年稳定运行。

热电肥联产模式常年发酵温度和效率基本一致,采用发电余热给发酵罐加温,而不需要外加热源;系统能耗低,大型沼气工程自身用电占总发电量的5-6%;中型沼气工程自身用电占总发电量的8-10%。

沼气集中供气工程模式发酵系统增温、保温应利用沼气锅炉实现。

8沼渣沼液利用:应优先考虑沼渣、沼液还田。

宜采用沼液减量化生产技术,浓缩沼液中营养物质含量,降低沼液产生量,减少沼液池一次性投资及沼液运输利用成本。

9沼气利用:应优先考虑用于周边农村居民炊事或养殖场生活、生产自用。

无法实现集中供气、或集中供气利用不完的沼气可用于沼气发电上网销售或自发自用,发电余热可用于发酵系统增温、仔猪保温或沼渣烘干。

每头牛(体重500kg),每昼夜排泄粪便约25公斤,含水率为80%左右,含TS 18-20%,年排泄粪便可达7-8吨/头。

每头牛每昼夜排泄牛尿25-30kg,加上挤奶中心污水,每头奶牛约有尿水与污水量40-45kg左右,收集按80%计算,年排放可达14-16吨/头。

该污水COD值多大于2000mg/L,NH3-N 值则在100mg/L 以上。

原料产气率是指原料中单位总体积(Ts)或挥发性固体(Vs)在发酵过程中的产气量。

农村常用发酵原料在不同温度下的产气率沼渣沼液的产生量如何计算按照TS含量计算,一般发酵过程会消耗掉60%的干物质,剩余40%的干物质进入沼渣(约35%)、沼液(约5%)中,以沼渣计算为例,若沼渣的含固率为25%,则沼渣产量为TS*35%/25%。
