直流高压发生器电力电缆耐压试验
10kv高压电缆直流耐压试验标准
标题：深度探讨10kV高压电缆直流耐压试验标准1.引言10kV高压电缆直流耐压试验标准是电力行业中非常重要的一部分，它对于确保电力系统的正常运行和安全供电具有至关重要的作用。
本文将从多个角度深入探讨10kV高压电缆直流耐压试验标准，帮助读者全面了解相关知识。
2.概述10kV高压电缆直流耐压试验标准10kV高压电缆直流耐压试验标准是指在一定的条件下对10kV高压电缆进行直流电压的加速老化试验，以评估其绝缘性能和耐压能力。
这一标准的制定旨在保证电缆的安全可靠运行，减少事故和故障的发生，提高电力系统的可靠性和稳定性。
3.10kV高压电缆直流耐压试验标准的技术要求3.1 电压水平要求在进行10kV高压电缆直流耐压试验时，首先要确定合适的电压水平。
根据标准规定，通常选取额定电压的1.732倍作为试验电压，持续施加一定时间，以模拟电缆在实际运行中的工况。
3.2 试验条件要求除了电压水平外，还需要考虑试验的环境条件，如温度、湿度等因素，以确保试验结果的准确性和可靠性。
3.3 试验设备要求10kV高压电缆直流耐压试验还需要使用合适的试验设备，包括高压发生器、耐压试验变压器、绝缘电阻测试仪等，以确保试验的顺利进行和数据的准确记录。
4.10kV高压电缆直流耐压试验标准的实施过程4.1 试验前的准备工作在进行10kV高压电缆直流耐压试验之前，需要做好充分的准备工作，包括检查试验设备的状态、准备试验样品、制定试验方案等。
4.2 试验中的注意事项在试验过程中，需要注意安全操作，确保试验的顺利进行，同时及时记录和处理试验过程中的异常情况。
4.3 试验后的数据分析和评估试验结束后，需要对试验数据进行分析和评估，以确定电缆的绝缘状况和耐压能力是否符合标准要求。
5.对10kV高压电缆直流耐压试验标准的个人理解我认为10kV高压电缆直流耐压试验标准是电力行业中必不可少的一项技术要求，它能够有效保障电力系统的稳定运行，减少事故风险，提高供电可靠性。

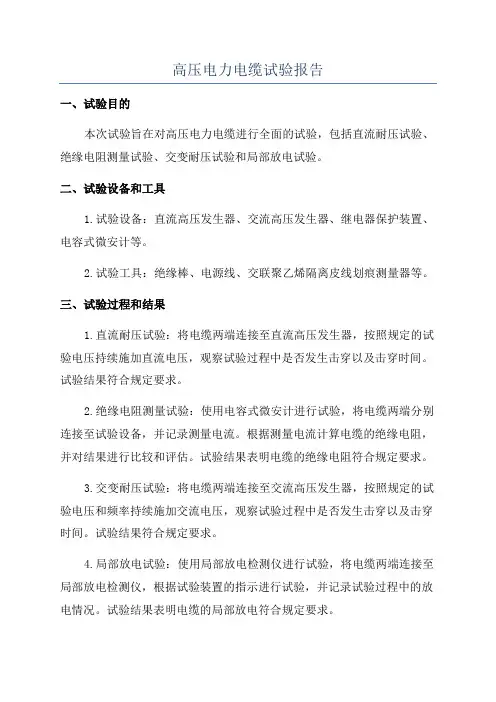

高压电力电缆试验报告
高压电力电缆试验报告一、试验目的本次试验旨在对高压电力电缆进行全面的试验，包括直流耐压试验、绝缘电阻测量试验、交变耐压试验和局部放电试验。
二、试验设备和工具1.试验设备：直流高压发生器、交流高压发生器、继电器保护装置、电容式微安计等。
2.试验工具：绝缘棒、电源线、交联聚乙烯隔离皮线划痕测量器等。
三、试验过程和结果1.直流耐压试验：将电缆两端连接至直流高压发生器，按照规定的试验电压持续施加直流电压，观察试验过程中是否发生击穿以及击穿时间。
试验结果符合规定要求。
2.绝缘电阻测量试验：使用电容式微安计进行试验，将电缆两端分别连接至试验设备，并记录测量电流。
根据测量电流计算电缆的绝缘电阻，并对结果进行比较和评估。
试验结果表明电缆的绝缘电阻符合规定要求。
3.交变耐压试验：将电缆两端连接至交流高压发生器，按照规定的试验电压和频率持续施加交流电压，观察试验过程中是否发生击穿以及击穿时间。
试验结果符合规定要求。
4.局部放电试验：使用局部放电检测仪进行试验，将电缆两端连接至局部放电检测仪，根据试验装置的指示进行试验，并记录试验过程中的放电情况。
试验结果表明电缆的局部放电符合规定要求。
四、试验结论根据以上试验结果，我认为本次高压电力电缆试验结果完全符合规定要求，电缆具有良好的绝缘性能和耐压能力。
但建议在使用电缆时，仍需注意以下几点：1.定期进行绝缘电阻测量试验，以确保电缆的绝缘电阻符合要求。
2.注意电缆的安装和布线方式，避免在安装过程中对电缆造成损伤。
3.避免电缆过载运行，以免对电缆造成损坏。
4.定期进行局部放电试验，以便及时发现电缆的局部放电情况。
综上所述，经过全面的试验，本次高压电力电缆被确认符合规定的试验要求，并具备良好的绝缘性能和耐压能力。
五、试验记录试验记录详见附件。
电缆直流耐压试验标准
电缆直流耐压试验标准电缆直流耐压试验是指在一定的条件下对电缆进行直流高压测试，以检验其在高压条件下的绝缘性能和耐压能力。
这项测试是电缆生产和使用过程中必不可少的环节，对于保障电缆的安全可靠运行具有重要意义。
因此，制定一套科学合理的电缆直流耐压试验标准显得尤为重要。
首先，电缆直流耐压试验应当遵循国家标准和行业规范的要求，确保测试的全面性和准确性。
在进行测试时，应当根据电缆的型号、规格、用途等不同特点，合理确定测试的电压等级和持续时间，以保证测试结果的可靠性和实用性。
同时，还需要考虑到测试设备的精度和稳定性，确保测试过程中的安全可靠性。
其次，电缆直流耐压试验标准应当明确测试的具体步骤和要求，包括测试前的准备工作、测试过程中的操作规程以及测试后的数据处理和分析等内容。
在测试前，应当对测试设备进行检查和校准，确保其工作状态良好；对待测试的电缆进行外观检查和绝缘电阻测试，以排除可能存在的外部缺陷和故障；在测试过程中，操作人员应当严格按照标准要求进行操作，确保测试的准确性和可靠性；测试结束后，应当对测试数据进行统计和分析，制定合理的结论和建议。
此外，电缆直流耐压试验标准还应当包括测试结果的评定标准和处理方法，以及测试过程中可能出现的异常情况和应对措施。
在评定测试结果时，应当根据国家标准和行业规范的要求，对测试数据进行分析和比对，以确定电缆的耐压能力是否符合要求；对于测试过程中可能出现的异常情况，应当及时采取相应的措施，确保测试的顺利进行。
综上所述，制定一套科学合理的电缆直流耐压试验标准对于保障电缆的安全可靠运行具有重要意义。
只有严格遵循标准要求，合理进行测试操作，才能够获得准确可靠的测试结果，为电缆的生产和使用提供有力的保障。
因此，有关部门和企业应当高度重视电缆直流耐压试验标准的制定和执行，确保电缆产品的质量和安全性。
直流高压发生器直流电缆的耐压测试
直流高压发生器直流电缆的耐压测试在电力工程领域中，随着技术的发展，直流高压发生器和直流电缆得到了广泛应用。
为确保设备的安全可靠，需要对直流电缆的耐压进行测试。
本文将介绍直流高压发生器直流电缆的耐压测试。
直流高压发生器直流高压发生器是一种用于产生高电压的设备。
它通过将低电压的直流电源依次升压，产生高电压。
直流高压发生器广泛应用于电力测量、电力试验以及高压绝缘材料的质量检测等领域。
直流电缆直流电缆是一种用于传输直流电能的电缆。
它与交流电缆不同，直流电缆不需要频繁的电场变化，因此无需对电缆进行绝缘破坏的修复。
直流电缆具有传输功率大、传输损耗小、故障率低等优点，逐渐得到了广泛应用。
耐压测试耐压测试是一种电力试验方法，用于测试设备的绝缘性能是否达到指定的标准。
它通过在设备上加上高电压，以测试电器设备是否能承受。
耐压测试是确保电器设备安全可靠的重要手段之一。
通常情况下，耐压测试需要使用到直流高压发生器。
一般的电压测量标准是指对电器设备进行漏水电阻测试和绝缘电阻测试。
对于电缆的耐压测试，需要设置不同的测试条件，例如测试电压和时间等。
耐压测试的主要目的是为检测设备的绝缘可靠性，从而确保设备工作稳定、安全可靠。
直流电缆耐压测试的步骤步骤1：准备测试设备首先需要准备好耐压测试所需的设备，包括高电压电源、绝缘电阻测试仪等。
同时还需要仔细查看电器设备的手册，找出设备的额定电压和测试要求，以便在测试中设置合适的测试条件。
步骤2：设置测试条件根据设备的额定电压和测试要求，设置合适的测试条件。
例如测试电压、测试时间和测试电流等。
在测试电缆时，还需要检查电缆接头是否牢固，防止产生接触电阻。
步骤3：进行测试在完成前两个步骤后，就可以进行测试了。
将测试电缆并接入测试仪设备中，然后连接测试仪并打开设备电源。
接着开始进行电压测试，对电缆进行计时，并记录测试结果。
步骤4：判定测试结果测试完成后，需要对测试结果进行判定。
一般来说，如果测试结果符合测试要求，那么电器设备的绝缘可靠性是能够得到保证的。
110kv电缆直流耐压试验国标号
110kv电缆直流耐压试验国标号摘要：一、110kv电缆直流耐压试验国标简介1.测试目的2.测试方法3.测试标准二、110kv电缆直流耐压试验的流程1.试验前的准备2.试验过程中的操作3.试验结果的判断与处理三、110kv电缆直流耐压试验的重要性1.保障电力系统的安全稳定运行2.确保电力设备的安全可靠3.提高电力系统的运行效率四、110kv电缆直流耐压试验的注意事项1.试验设备的选择与校准2.试验环境的要求3.试验过程中的安全防护正文：110kv电缆直流耐压试验是电力系统中一项重要的试验项目，主要用于检测电缆在直流电压下的耐压能力，以确保电力系统的安全稳定运行。
根据我国相关标准，110kv电缆直流耐压试验的国标号为GB/T 16927.1-2011《高压试验技术第1部分：通用规定》。
在进行110kv电缆直流耐压试验时，首先需要了解测试的目的、方法和标准。
测试目的是为了检测电缆在直流电压下的耐压能力，测试方法主要有直流耐压法和交流耐压法，测试标准为GB/T 16927.1-2011。
试验流程包括试验前的准备、试验过程中的操作和试验结果的判断与处理。
试验前，需要对试验设备进行检查和校准，同时确保试验环境符合要求。
试验过程中，按照标准要求进行操作，记录试验数据。
试验结束后，对试验数据进行判断和处理，判断电缆是否符合耐压要求。
110kv电缆直流耐压试验对于保障电力系统的安全稳定运行具有重要意义。
通过该项试验，可以有效检测电缆在直流电压下的耐压能力，及时发现电缆的潜在隐患，确保电力设备的安全可靠。
同时，试验有助于提高电力系统的运行效率，降低设备故障率，提高供电可靠性。
10kv电力电缆直流耐压试验操作流程
10kv电力电缆直流耐压试验操作流程一、引言10kv电力电缆直流耐压试验是对电力电缆在工作电压下的耐压性能进行评估的重要测试之一。
本文旨在介绍10k v电力电缆直流耐压试验的操作流程，以帮助测试人员正确进行测试，确保电力电缆的安全性和可靠性。
二、准备工作1.确认测试所需仪器设备的完好性，并保证其已经校准。
2.对测试仪器进行功能检查和安全检查，确保仪器满足测试要求。
3.清理测试现场并确保通风良好，排除可能影响测试的干扰因素。
三、测试步骤1.连接测试仪器：将测试仪器按照说明书连接到电力电缆的两端。
2.设置参数：根据被测试电力电缆的额定电压和试验标准要求，在测试仪器上设置合适的测试参数，如电压值、测试时间等。
3.进行预试验：在进行正式测试之前，进行预试验以确认测试仪器和电缆的连接正确，并调整仪器参数，使其稳定。
4.正式测试：根据预先设定的参数，启动测试仪器进行正式测试，记录测试数据并及时分析。
5.观察电缆表面：在测试过程中，观察电力电缆表面是否有击穿、放电等异常现象，及时记录并停止测试。
6.完成测试：测试结束后，关闭测试仪器，断开仪器与电缆的连接，整理记录数据并进行后续分析。
四、注意事项1.在测试过程中，操作人员应穿戴好绝缘手套和绝缘鞋，并确保测试仪器的绝缘部分完好无损。
2.测试过程中，应注意测试仪器的运行状态，如发现异常应及时进行处理。
3.严格按照测试标准和要求进行测试，确保测试结果的准确性和可靠性。
4.在测试过程中，应密切观察电缆表面情况，如有异常应及时停止测试，并做好记录。
5.对于测试结果异常的情况，应进行进一步分析，找出问题原因，并采取相应的措施进行修复。
五、测试结果分析1.根据测试结果和标准要求，对测试数据进行分析和判断，判断电力电缆的耐压性能是否合格。
2.如测试结果不合格，应进行故障定位，并采取相应措施进行修复，直至耐压试验合格。
六、测试报告1.根据测试结果，编写详细的测试报告，包括测试对象、测试参数、测试过程、测试数据以及测试结论等内容。
直流高压发生器试验时需要注意的事项
直流高压发生器试验时需要注意的事项
一、直流高压发生器试验的注意事项
1、试验前检查测试品、直流高压发生器、倍压筒、放电棒、接地线、试品联接线是否接好，检查接地线是否连接无误。
2、高压输出接线必须牢固，试验时防止高压引线脱落，对地直接放电损坏仪器。
3、高压试验时周围物体及人员必须保持足够的安全距离。
3、在工作电源进入试验器前加装两个明显断开点，更换被试品和接线时应先将工作电源断开点明显断开。
4、在电缆耐压试验过程中，升压过程应匀速缓慢，降压过程也应匀速缓慢，同时应在高压输出端加上保护水阻。
否则，反电压易损坏仪器。
5、对大容性被试品的放电应经100Ω/V放电电阻棒对被试品放电，放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声，当无声音时可用放电棒接地端放电，最后直接接上地线放电。
6、直流高压发生器的直流高压在200KV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的体上带有不同的直流电位，试验人员不要互相握手或用手接触接地点等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
7、试验结束后，应该使用放电棒对测试品多次放电，充分放电后才
能接近试品进行后续拆卸作业。
8、两次试验的间隔时间（指断电时间）不应少于5分钟，以保证仪器能得到充分的散热。
高压电缆耐压试验技术
高压电缆耐压试验技术高压电缆耐压试验技术是电力行业中非常重要的一项技术。
它主要用于测试电缆在高电压下的耐压性能，以确保电缆在运行过程中的安全可靠性。
本文将介绍高压电缆耐压试验技术的原理、方法和注意事项。
一、高压电缆耐压试验技术的原理高压电缆耐压试验技术主要基于电场强度的原理。
在高压电场作用下，电缆中的绝缘材料会产生电感应效应，从而形成电介质击穿。
通过测试电缆在不同电压下的耐压性能，可以判断电缆的绝缘状态以及抗击穿能力。
二、高压电缆耐压试验技术的方法1. 直流耐压试验方法直流耐压试验是常用的一种方法。
具体步骤如下：（1）将电缆两端接入高压直流电源和接地装置；（2）逐渐增加电压，直到达到设计要求的电压值；（3）在设定的电压下，保持一段时间，观察电缆是否出现击穿情况。
2. 交流耐压试验方法交流耐压试验是用交流电源对电缆进行测试。
具体步骤如下：（1）将电缆两端接入高压交流电源和接地装置；（2）逐渐增加电压，直到达到设计要求的电压值；（3）在设定的电压下，保持一段时间，观察电缆是否出现击穿情况。
3. 脉冲耐压试验方法脉冲耐压试验是通过向电缆施加短暂的高压脉冲来测试其耐压性能。
具体步骤如下：（1）将电缆两端接入高压脉冲电源和接地装置；（2）施加脉冲电压，并观察电缆是否出现击穿情况；（3）根据击穿情况，判断电缆的耐压性能。
三、高压电缆耐压试验技术的注意事项1. 安全防护措施在进行高压电缆耐压试验时，必须严格遵守相关的安全操作规程，佩戴适当的安全防护用具，确保人身安全。
2. 测试设备的选择选择合适的测试设备对于测试结果的准确性和可靠性非常重要。
应根据电缆的额定电压和规格，选择适当的测试设备。
3. 测试环境的准备测试环境应具备良好的绝缘性能，避免外部电源干扰。
同时，应保持测试环境的干燥和通风，以确保测试的准确性。
4. 观察与记录在测试过程中，要认真观察电缆的状态，记录测试数据，并及时发现异常情况。
如发现电缆有击穿或破损的情况，应及时停止测试并进行维修。
高压电缆直流耐压试验标准
高压电缆直流耐压试验标准
高压电缆直流耐压试验是对电缆的绝缘强度进行检验，以确定电缆能否承受正常运行的工频电压和负荷电压，避免电缆发生绝缘击穿等故障。
以下是高压电缆直流耐压试验的一般标准：
1. 试验温度和湿度：通常以20℃为标准，相对湿度不超过80%。
2. 试验电压和试验时间：试验电压通常为额定电压的两倍加上1千伏，试验时间一般为15分钟。
3. 试验参数的选取：试验参数的选取应根据电缆的额定电压级别和型号，并按照相关标准进行选择。
4. 试验装置：试验应在试验器上进行，具备自动记录电压、电流和时间等参数的功能。
5. 试验方法：试验应在两个电极之间施加直流电压，且电压应逐渐升高至设定的试验电压，并保持一段时间。
试验期间应监测电流和试验时间。
高压电缆直流耐压试验标准可能因地区和行业等因素而有所差异，以上为一般标准，实际应按照相关标准进行操作和判断。
高压发生器耐压试验标准
高压发生器耐压试验的标准主要参照GB/T 24344-2009，这个标准是工业机械电气设备耐压试验规范的现行标准。
在进行高压发生器的耐压试验时，首先需要进行一系列的检查试验，确认设备无异常情况后，才可以进行试品的泄漏及直流耐压试验。
试验过程中一般会采用半波整流电路，并可选用KST-540直流高压发生器进行试验。
对于电缆电容量较大的情况，可以不加装滤波电容。
在35kV以上的电缆试验中，试验电源采用倍压整流方式。
需要注意的是，直流耐压试验所带来的剩余破坏比交流试验小得多，如交流试验因局部放电、极化等所引起的损耗比直流时大。
因此，在直流耐压试验时，一是适当提高试验电压，二是延长外施电压的时间。
此外，还需要注意的是，冲击耐压试验用来检验各种高压电气设备在雷电过电压、操作过电压等冲击电压作用下的绝缘性能和保护性能，试验电压要比设备绝缘正常运行时承受的电压高出很多。
直流耐压实验报告
直流耐压实验报告直流耐压实验报告引言直流耐压实验是一种常见的电气安全检测方法，用于测试电气设备的绝缘性能。
本报告旨在总结我们进行的直流耐压实验，并提供实验结果和分析。
实验目的本次实验的目的是测试一台电动机的耐压性能。
通过施加一定的直流电压，检测电动机的绝缘是否能够承受正常工作条件下的电压。
实验装置1. 直流高压发生器：用于产生可调节的直流电压。
2. 电动机：待测试的电动机。
3. 电压表：用于测量电动机的耐压电压。
4. 电流表：用于测量电动机的绝缘电流。
实验步骤1. 将电动机接入直流高压发生器的输出端，确保电路连接正确。
2. 调节直流高压发生器的输出电压，设定测试电压。
3. 打开电压表和电流表，记录电动机的耐压电压和绝缘电流。
4. 逐渐增加直流电压，直到电动机出现绝缘击穿或电流超过设定范围。
5. 记录电动机的耐压电压和绝缘电流的最大值。
实验结果经过实验，我们得到了以下结果：1. 电动机的耐压电压为5000V，绝缘电流为0.5mA。
2. 在测试过程中，电动机的绝缘电流始终保持在安全范围内，未出现绝缘击穿现象。
3. 通过实验数据，我们可以得出结论：该电动机的绝缘性能良好，能够承受正常工作条件下的电压。
实验分析1. 电动机的耐压电压为5000V，这意味着在正常工作条件下，电动机的绝缘必须能够承受这个电压，以确保设备的安全运行。
2. 绝缘电流为0.5mA，这是绝缘电流的一个重要指标。
绝缘电流过大可能导致设备的绝缘损坏，从而影响设备的正常运行。
3. 通过实验数据可以看出，该电动机的绝缘性能良好，能够满足正常工作条件下的要求。
这对于设备的可靠性和安全性具有重要意义。
结论通过本次直流耐压实验，我们测试了一台电动机的绝缘性能，并得出以下结论：1. 电动机的耐压电压为5000V，绝缘电流为0.5mA。
2. 该电动机的绝缘性能良好，能够承受正常工作条件下的电压。
3. 实验结果对于设备的可靠性和安全性具有重要意义。
总结直流耐压实验是一种常见的电气安全检测方法，通过施加一定的直流电压，测试电气设备的绝缘性能。
电力电缆直流耐压试验说明
电力电缆直流耐压和泄漏电流测试试验说明
一、试验目的
电力电缆直流耐压和泄漏电流测试主要用来反映油纸绝缘电缆的耐压特性和泄漏特性。
直流耐压考验电缆的绝
缘强度，时检查油纸电缆绝缘干枯、气泡、纸绝缘中的机
械损伤和工艺包缠缺陷的有效办法，直流泄漏电流测试科
灵敏的反映电缆绝缘受潮与劣化的状况。
二、试验步骤
1)对电缆进行充分放电，拆除电缆两侧终端头与其他
设备的连接线；
2)选择合适的接线方式，将直流高压发生器高压端引
出线与电缆被试相连接，加压相对地应有足够距离。
电缆金属铠甲及铅护套和非实验相可靠接地。
检查
各试验设备的位置、量程是否合适，调压器指示应
在零位，所有接线应正确无误；
3)合上电源开关开始升压，应从足够低的数值开始缓
慢的升高电压；
4)直流耐压试验和泄漏电流测试一般结合起来进行，
即在直流耐压的过程中随着电压的升高，分段读取
泄漏电流值，最后进行直流耐压试验，按照规程要
求试验电压为37kV，试验时，试验电压分4-6个阶
段均匀升压，每阶段停留1min，打开微安表短路开
关读取各点泄漏电流值；
5)试验结束后，应迅速均匀的降低电压，不可突然切
断电源。
调压器退到零时切断电源，当电缆上的电压降到1/2试验电压后进行放电。
试验完毕必须用放电棒经放电电阻放电，多次放电至无火花时，再直接通过地线放电接地。
高压电力电缆试验方法与检测技术分析
高压电力电缆试验方法与检测技术分析
电力电缆是输送电能的重要设备，为了确保其安全可靠运行，需要进行一系列的试验
和检测。
本文将对高压电力电缆试验方法与检测技术进行分析。
1. a. 直流耐压试验：该试验用于检测电缆绝缘层和金属护套的绝缘强度。
通常使用
直流高压发生器进行试验，设置试验电压和试验时间，评估电缆的耐压性能。
2. 电气特性试验：该试验用于评估电缆的电阻、电容、介质损耗等电气特性。
可使
用高精度电阻计、电容计等仪器进行测量，得到电缆的电气特性参数。
4. 短路试验：该试验用于检测电缆在短路情况下的运行情况，评估电缆的绝缘性能
和可靠性。
一般采用短路电流注入法进行试验，观察电缆的短路时的电流和温升情况。
1. 红外热像技术：该技术可用于检测电缆的热点，即存在异常温升的地方。
通过红
外热像仪观察电缆表面的热分布，可以及时发现电缆的故障和隐患。
2. 超声波检测技术：该技术可用于检测电缆的内部断裂或接头松动等故障。
通过超
声波检测仪观察电缆内部的声波信号，可以定位故障点并判断故障类型。
3. 绝缘电阻测量技术：该技术可用于检测电缆的绝缘性能。
通过绝缘电阻测量仪测
量电缆的绝缘电阻值，可以评估电缆的绝缘状况和可靠性。
高压电力电缆试验方法与检测技术包括直流耐压试验、交流耐压试验、电气特性试验、屏蔽性能试验和短路试验等方法，以及红外热像技术、超声波检测技术、绝缘电阻测量技
术和电缆局放测试技术等检测技术。
通过合理选择试验方法和运用先进的检测技术，可以
全面评估电力电缆的质量和性能，确保其安全可靠运行。
10kv高压电缆直流耐压试验标准
10kv高压电缆直流耐压试验标准10kV高压电缆直流耐压试验标准一、试验目的10kV高压电缆直流耐压试验旨在检验电缆在额定电压下的绝缘性能，确保电缆能够安全可靠地运行。
二、试验范围本试验适用于额定电压10kV的高压电缆。
三、试验设备1. 直流高压发生器：额定输出电压为10kV的直流高压发生器。
2. 电流表：用于测量试验过程中的电流值。
3. 电压表：用于测量试验过程中的电压值。
4. 计时器：用于计时试验过程中的时间。
四、试验步骤1. 将高压电缆两端分别连接到直流高压发生器的输出端和接地端。
2. 将直流高压发生器的输出电压调整至10kV，并记录下此时的电流值和电压值。
3. 在10kV的直流电压下，持续施加试验时间，试验时间为30分钟。
4. 试验结束后，记录下此时的电流值和电压值。
5. 将直流高压发生器的输出电压调整至0kV，并断开电缆与发生器的连接。
五、试验结果评定1. 试验过程中，电缆不得出现击穿现象，否则试验结果为不合格。
2. 试验结束后，电缆两端的电流值和电压值应与试验开始时相比基本一致，若有明显变化，则试验结果为不合格。
六、注意事项1. 在进行试验前，应确保试验设备正常工作，且连接正确可靠。
2. 在试验过程中，应严格按照操作规程进行操作，确保人员安全。
3. 若试验过程中出现异常情况，应及时停止试验，并进行必要的检修和处理。
七、附录1. 直流高压发生器的操作说明书。
2. 电流表、电压表、计时器的使用说明书。
以上为10kV高压电缆直流耐压试验标准，供参考使用。
具体试验操作应根据实际情况和相关标准进行调整。
直流高压发生器进行耐压试验分析处理
直流高压发生器进行耐压试验分析处理直流高压发生器进行直流泄漏试验时的注意事项，以及在进行直流耐压泄漏电试验时，对于反应泄漏电流情况的微安表异常情况的分析及处理方法。
注意，试验前需检查试验设备及试品接地情况，试验完毕后，先将直流高压发生器电压退回零位，切断电源输入，然后使用放电棒将被试品经电阻进行充分的放电，放电时间不得少于2分钟。
根据被试品放电火花的大小，也可初步了解其绝缘的状况。
1、若微安表接在高压侧，则支持微安表的绝缘支架要牢靠，以防操作时发生摇摆和掉落。
2、微安表是精密表计，其过载能力很小，为了防止微安表损坏，应按直流高压发生器说明书所示接线图，设置专门的保护电路。
3、直流高压发生器与被试品连接的试验用导线应尽量短些，且对地和设备外壳及其他接地部分应有足够的绝缘距离，以减小杂散电流。
4、为保护微安表，在升压过程中应合上微安表短路开关，读数时再打开短路开关。
5、直流高压发生器升压速度应均匀、缓慢。
6、对能分相的设备，必须进行分相试验，以便比较各相试验结果。
7、直流高压发生器耐压试验中出现闪络、击穿等异常情况时，应立即降压、切断电源，查明原因，待处理好后再继续进行试验。
直流高压发生器耐压试验中微安表指示异常的分析及处理如下：1)微安表指针抖动，这可能是微安表有交流分量流过。
若不影响读数，可取平均值;若影响读数，应检查微安表保护装置或加大滤波电容。
2)微安表指针突然摆动：若向小的方向摆动，多是电源电压突然下降(如电网突然人大负载时，即发生此情况);若向大的方向摆动，多是试验回路或被试品内有断续放电或闪络发生。
3)微安表指针周期性摆动：这可能是试验回路存在反充电或因被试品绝缘内存在周期性放电。
4)微安表指针指示值过大：应先检查直流高压发生器及各部分试验接线是否正确，屏蔽是否完好，再检查被试品是否有异常，以免发生误判断。
5)微安表指针指示值过小：应先检查接线是否正确，再检查微安表有无分流。
电力电缆通电前耐压试验
电力电缆通电前耐压试验
电力电缆通电前进行的耐压试验是指在电力电缆安装之前，对其绝缘性能进行的一项重要测试。
该测试目的是确保电缆在正常工作电压下能够正常工作，并且在发生过电压或其他异常情况时能够保持其绝缘性能，避免发生电击、火灾等安全事故。
耐压试验的具体步骤如下：
1、准备测试仪器，包括高压发生器、绝缘电阻仪等设备。
2、将电力电缆的两端连接到测试仪器上。
3、开始测试，将测试仪器产生的高电压施加到电缆上，通常测试电压为电缆额定电压的1.5倍。
4、在一定时间内持续施加高电压，通常为15分钟至1小时。
5、观察电缆绝缘的情况，包括是否有放电现象、电缆外皮是否有击穿、绝缘电阻是否稳定等。
6、根据测试结果判断电缆的耐压性能是否符合要求，如果符合则可安装和使用，如果不符合则需要修复或更换电缆。
这一耐压试验是电力电缆安装前的必要工作，能有效保障电力系统的安全稳定运行。
- 1 -。
电力电缆的耐压试验
电力电缆的耐压试验是为了验证电缆在额定电压下能够安全运行，并具备所需的绝缘性能。
以下是一般情况下电力电缆的耐压试验：
直流耐压试验（DC Withstand Test）：在此测试中，电缆通常会在额定电压的直流电压下进行测试。
测试时将电缆两端连接到直流高压电源，保持一定时间，通常为数分钟。
此测试旨在验证电缆绝缘系统的耐电压性能。
交流耐压试验（AC Withstand Test）：此测试中，电缆通常在额定电压的交流电压下进行测试。
测试时将电缆两端连接到交流高压电源，保持一定时间，通常为数分钟。
此测试用于验证电缆绝缘系统在交流电压下的耐压能力。
长时间耐压试验（Long Duration Test）：在某些情况下，可能需要进行长时间的耐压试验，持续时间可以达到数小时或更长时间。
此测试通常用于评估电缆在持续工作负荷下的耐压性能。
这些耐压试验可以帮助验证电力电缆的绝缘系统是否能够承受预定的电压，以确保电缆在正常运行条件下的安全性和可靠性。
测试结果应与适用的标准或规范进行比较，以确定电缆是否符合要求。
直流高压发生器电力电缆耐压试验
一般可选用调频式谐振装置，它是目前做高压电缆耐压试验的首选设备。
它具有品质因数高、试验电流小、输入功率小、输入功率小、击穿时短路电流等优点。
《试验规程》规定：
1）0.1HZ耐压试验（35KV及以下）：
交接时：3U060min
预试时：2.1U05min
2）1~300HZ谐振耐压：
交接时：
电压等级试验电压时间
35KV以下2U05min
110KV 1.7U05min
220KV 1.4U060 min
预试时：
电压等级试验电压时间
35KV以下 1.6U05min
110KV 1.7U05min
220KV 1.12 U05min
（2）交联聚乙烯电缆的常见事故及诊断；
1）水树枝劣化是交联聚乙烯电缆事故的主要原因，约占70%。
对于运行环境恶劣，如散热不良的电缆要特别注意。
2）屏蔽铜带断裂开：在屏蔽铜带一端接地的电缆中，当屏蔽铜带断裂时，非接地端的铜带上将感应出高电压。
导致断裂部位放电，往往破坏绝缘。
其事故特点是弹芯比三芯多，断裂部位冒火、冒烟。
3）铜屏蔽接地故障：多半发生在接头处，由于密封不严，缆头受潮使铜屏蔽和钢铠之间绝缘下降。
电缆护层故障——原电池原理判断，用橡塑电缆护套损伤挥测仪定位，电干电缆线芯在生产过程中易产生尖锐毛刺。
电场畸变导致主绝缘劣化放电。
因此3KV以上的交联聚乙烯电缆都有两层半导体材料构成的线芯屏蔽层和绝缘屏蔽层。
如果屏蔽层带做得厚度不够，厚薄不均、直接影响电缆的安全运行和寿命。
电缆主绝缘直流耐压试验方法
电缆主绝缘直流耐压试验方法1、试验接线及仪器设备的选择根据规程，500kV交流电缆的直流耐压试验电压为775kV，产生直流高电压的方法通常是将工频高电压经整流而变换成直流高电压的方法，而利用倍压整流原理制成的直流高压串级装置能产生出更高的直流试验电压。
如图1-1所示。
图1-1 直流耐压试验原理接线图1.1 交流高压电源这部分包括升压变压器T2、调压变压器T1和控制保护装置等。
T1--调压变压器，输出电压0～400V，容量为20kVA。
T2--升压变压器，采用武汉研创高科生产的YDJ系列试验变压器，输入电压380V，输出电压300kV(具体电压的高低根据所选择的串级直流高压发生器的级数来定)，变压器容量要大于10kVA。
1.2 串级直流倍压整流以选择1000kV多级直流高压发生器，考虑到试品为大电容设备，在设备选择时主要考虑设备的容量，对电压脉动系数可以不做特别要求，要求输出电流大于10mA。
1.3 保护电阻R直流耐压试验在加压的瞬间会产生较大的充电电流。
电流绝缘击穿的瞬间，回路内会有很大的击穿电流流过，试验结束后放电时电缆上大量剩余电会在很短时间里流入大地。
这些电流如果不加限制就会损坏试验变压器、硅堆、微安表等，陡度很大的电流谐波也会导致电缆绝缘的损坏，因此试验回路中必须串联限流电阻将电流限制在允许的范围内。
一般采用水电阻作为保护电阻。
其选用原则是：当试品击穿时，既能将短路电流限制在硅堆的允许电流之内，又能使电源控制箱内的过流继电器可靠动作，同时，电阻表面在全电压作用下不能闪络，而且正常工作时水电阻上的压降不应过大(约在试验电压的1%以下)。
水电阻的阻值根据直流试验电压而定，一般取10Ω/V。
本试验当中水电阻阻值为R=775×10=7.75MΩ。
1.4 滤波电容C滤波电容的作用是使试验电压的波形平稳，一般取0.1μF左右。
如无合适的电容器，可用几个电压较低的电容器串联，以提高耐压强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般可选用调频式谐振装置，它是目前做高压电缆耐压试验的首选设备。
它具有品质因数高、试验电流小、输入功率小、输入功率小、击穿时短路电流等优点。
《试验规程》规定：
1）0.1HZ耐压试验（35KV及以下）：
交接时：3U060min
预试时：2.1U05min
2）1~300HZ谐振耐压：
交接时：
电压等级试验电压时间
35KV以下2U05min
110KV 1.7U05min
220KV 1.4U060 min
预试时：
电压等级试验电压时间
35KV以下 1.6U05min
110KV 1.7U05min
220KV 1.12 U05min
（2）交联聚乙烯电缆的常见事故及诊断；
1）水树枝劣化是交联聚乙烯电缆事故的主要原因，约占70%。
对于运行环境恶劣，如散热不良的电缆要特别注意。
2）屏蔽铜带断裂开：在屏蔽铜带一端接地的电缆中，当屏蔽铜带断裂时，非接地端的铜带上将感应出高电压。
导致断裂部位放电，往往破坏绝缘。
其事故特点是弹芯比三芯多，断裂部位冒火、冒烟。
3）铜屏蔽接地故障：多半发生在接头处，由于密封不严，缆头受潮使铜屏蔽和钢铠之间绝缘下降。
电缆护层故障——原电池原理判断，用橡塑电缆护套损伤挥测仪定位，电干电缆线芯在生产过程中易产生尖锐毛刺。
电场畸变导致主绝缘劣化放电。
因此3KV以上的交联聚乙烯电缆都有两层半导体材料构成的线芯屏蔽层和绝缘屏蔽层。
如果屏蔽层带做得厚度不够，厚薄不均、直接影响电缆的安全运行和寿命。
