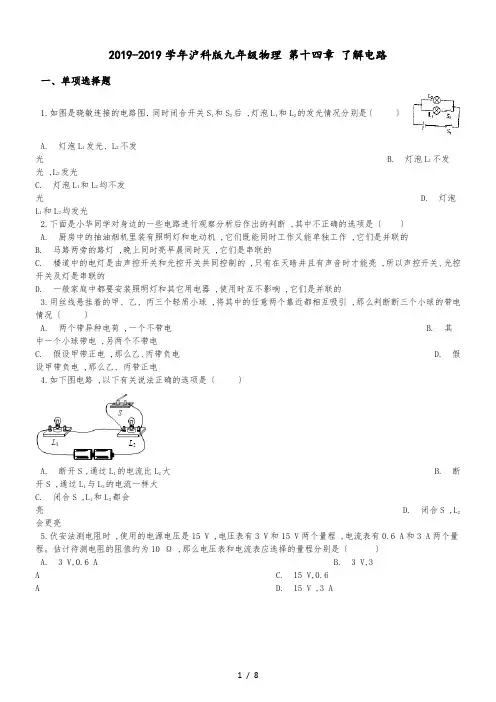

沪科版九年级物理 第十四章 了解电路
2019-2019学年沪科版九年级物理第十四章了解电路一、单项选择题1.如图是晓敏连接的电路图．同时闭合开关S1和S2后 ,灯泡L1和L2的发光情况分别是〔〕A. 灯泡L1发光、L2不发光 B. 灯泡L1不发光 ,L2发光C. 灯泡L1和L2均不发光 D. 灯泡L1和L2均发光2.下面是小华同学对身边的一些电路进行观察分析后作出的判断 ,其中不正确的选项是〔〕A. 厨房中的抽油烟机里装有照明灯和电动机 ,它们既能同时工作又能单独工作 ,它们是并联的B. 马路两旁的路灯 ,晚上同时亮早晨同时灭 ,它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的 ,只有在天暗并且有声音时才能亮 ,所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装照明灯和其它用电器 ,使用时互不影响 ,它们是并联的3.用丝线悬挂着的甲、乙、丙三个轻质小球 ,将其中的任意两个靠近都相互吸引 ,那么判断断三个小球的带电情况〔〕A. 两个带异种电荷 ,一个不带电B. 其中一个小球带电 ,另两个不带电C. 假设甲带正电 ,那么乙、丙带负电D. 假设甲带负电 ,那么乙、丙带正电4.如下图电路 ,以下有关说法正确的选项是〔〕A. 断开S ,通过L1的电流比L2大B. 断开S ,通过L1与L2的电流一样大C. 闭合S ,L1和L2都会亮 D. 闭合S ,L2会更亮5.伏安法测电阻时 ,使用的电源电压是15 V ,电压表有3 V和15 V两个量程 ,电流表有0.6 A和3 A两个量程。
估计待测电阻的阻值约为10 Ω ,那么电压表和电流表应选择的量程分别是〔〕A. 3 V,0.6 AB. 3 V,3A C. 15 V,0.6A D. 15 V ,3 A6.如下图电路 ,电源电压为 5V ,L1、L2发光时的电阻均为 6Ω ,电流表、电压表量程应分别选择〔〕A. 电流表〔0～0.6A〕、电压表〔0～3V〕B. 电流表〔0～0.6A〕、电压表〔0～15V〕C. 电流表〔0～3A〕、电压表〔0～3V〕D. 电流表〔0～3A〕、电压表〔0～15V〕7.某同学在做测量某一灯泡的电流的实验时 ,电流表接的是“-〞和“0.6〞两个接线柱 ,可粗心的他在读数时却按3 A的量程读数 ,读得的值为1.8 A ,那么实际的电流应为多大〔〕A. 1.8 AB. 0.6A C. 0.36A D. 0.4 A8.如下图电路 ,电源电压为10V ,图中两只电表是实验室常用的三个接线柱两个量程的电压表。
物理试题 沪科版九年级综合测试(3)了解电路
综合测试(三) 了解电路一、单项选择题(本大题包括8个小题，每小题3分，共24分．每小题只有一个正确答案)1．学校教室中的六盏灯的连接方式是(A)A．都是并联 B．都是串联C．两两串联后并联 D．两两并联后再串联2．有甲、乙、丙三个泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被吸引；再用乙靠近丙，发现丙被排斥(如图)．则下列判断正确的是(B)A．乙带正电，丙带正电 B．乙带负电，丙带负电C．乙带负电，丙带正电 D．乙带正电，丙带负电第2题图第3题图3．如图所示，关于开关的控制作用，下列说法不正确的是(B)A．当S1、S2都闭合时，灯L2、L3发光 B．只闭合S2，灯L1、L3不发光C．只让灯L3发光，应该只闭合S1 D．当S1、S2都断开时，灯L1、L3发光4．如图所示的四个电路图中，电流表和电压表的接法都正确的是(C)5．如图甲、乙所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则(A)A．V示数等于V1示数 B．V1示数大于V2示数C．A示数大于A1示数 D．A2示数大于A1示数第5题图第6题图6．小北用如图所示的电路研究串联电路特点，闭合开关S后，发现两灯都不亮，小北用导线并联在L1两端，发现L2亮了，L1不亮，由此可以判断小北原来电路的故障是(B)A．L1短路 B．L1断路 C．L2短路 D．L2断路7．某机要室电动门的控制电路有两把钥匙(其实就是控制电路的开关)，分别由两名工作人员保管，单把钥匙无法打开．如图所示的电路，符合上述要求的是(A)A B C D8．如图甲、乙所示电路中，电源电压为3 V．闭合开关后，电压表示数如图乙所示，则下列说法中正确的是(C)甲乙A．灯泡L1两端的电压是2.4 VB．灯泡L2两端的电压是2.4 VC．若L2发生断路，则电压表示数为3 VD．若L2发生短路，则电压表示数为3 V二、填空题(本大题包括5个小题，每空2分，共20分)9．如图所示，验电器的金属箔张开，是因为__同__种电荷相互排斥；要让一段电路中有电流，它的两端就要有__电压__．第9题图第10题图10．在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关__S1__；若同时闭合S1和S2，可以工作的用电器是__电动机__．11．我国家庭电路的电压都是__220__V，对人体安全的电压是__不高于36__V.12．如图所示电路，电源电压恒定，当开关S闭合后，电流表A1的示数__不变____，电流表A2的示数__变大____．(填“变大”“变小”或“不变”)13．如图所示的电路，电源是由标准三节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为2.4 V，则灯L1两端的电压为__2.4__V，灯L2两端的电压为__2.1__V.三、实验、论述及作图题(本大题包括5个小题，14题4分，15题4分，16题8分，17题10分、18题12分，共38分)14．(1)根据如图所示的电路，在虚线框内画出这个电路的电路图．解：(2)在图中添加三根导线，使两灯组成串联电路，并能用电压表测量L2两端的电压．解：15．一人由于思考问题，在铺有地毯的房间里走来走去．在他准备出门，用手去拉门上的金属拉手时，感觉到触电，而且差一点被击倒．试解释这是什么原因造成的？应该用什么方法避免这种现象呢？解：人在地毯上走的时候，人与地毯摩擦生电，人身体积累了静电，碰到金属拉手就会有触电的感觉．要避免也很简单，在开门之前先把双手在墙上摸一下，把静电通过墙壁导入大地即可．16．(怀化中考)小明用如图甲所示实物图来测量小灯泡两端电压，请回答下列问题：(1)在连接电路过程中，开关应处于__断开__状态．(2)在闭合开关前，小明应将滑动变阻器的滑片置于__B__(填“A”或“B”)端，并采用__试触__的方法来确定电压表的量程．(3)如图乙所示，电压表的读数为__2__V.17．为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验．甲乙丙丁(1)在连接电路时，开关应处于__断开__状态．(2)小薇先将电流表接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：__L1或电流表断路__．(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图乙、丙、丁所示，可读出：I1＝0.5 A，I2＝__0.52__A，I＝1 A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__I＝I1＋I2__．(写出关系式即可)(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__改变电源电压继续实验进行验证__．18.小明所在实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1、L2两端的总电压U AC.将第一次测量的电压填入下表：L1两端的电压U AB L2两端的电压U BC L1、L2两端的总电压U AC第一次测量 1.5 1.5 3第二次测量 1.6 1.4 3第三次测量 1.2 1.8 3__错误__(填“正确”或“错误”)的，他得出这样的结论是因为__实验所用的灯泡规格相同__．(2)为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．方法一：改变电源电压(电池个数)．方法二：更换其中一个灯泡(规格不同)．请你根据他们的实验过程和有关数据回答下列问题．①在拆接电路时，开关必须是__断开__的．经检查__电路连接__无误后，再闭合开关．②上面设计的表格中存在的不足之处是__物理量(或电压)没有单位__．③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法二来进行的，实验的结论是：__串联电路中总电压等于各部分电压之和__．四、综合应用题(8分)19．如图1所示电路中，当开关S闭合后，电压表的示数如图2所示，电流表A1、A2、A3的示数分别为1.5 A、1.2 A、1 A，求：图1 图2(1)电源电压是多少？(2)通过L1、L2、L3的电流分别是多大？解：(1)由图可知，电压表所选量程为0～3 V，由指针位置可知，此时的电压U＝1.8 V，根据并联电路的电压特点可得电源电压为1.8 V(2)由并联电路电流规律可知：通过灯L3的电流 I3＝I A3＝1 A通过灯L2的电流I2＝I A2－I A3＝1.2 A－1 A＝0.2 A通过灯L1的电流I1＝I A1－I A2＝1.5 A－1.2 A＝0.3 A。
第十四章+了解电路+专题训练6.电路的识别+课件+2024-2025学年沪科版物理九年级全一册
L2
发光。
(5)闭合S1、S3，若L1不发光、L2发光，则电路可能的故障 是 L1断路 (填“L1短路”或“L1断路”)。
123456
4. [2024·亳州月考]如图甲所示的电蚊拍有灭蚊和照明功能，
其工作原理如图乙所示。闭合开关
时，可以灭蚊；
闭合开关
时，可以既灭蚊又照明。
123456
4. [2024·亳州月考]如图甲所示的电蚊拍有灭蚊和照明功能，
123456
点拨：S闭合后，L1、L2被导线b短路，两灯不亮，故A错 误；要使L1、L2串联，电路中各个元件首尾相连，可去掉 导线b，故B正确；将导线c从接线柱B改接到接线柱A上， 则S闭合后，电流分两支，分别流向L1、L2，则此时L1、 L2并联，故C错误；去掉导线b，在BD间接一个开关S1， 若S、S1闭合，则电源会被短路，两灯都不亮，故D错误。
第十四章 了解电路 专题训练
6.电路的识别
判断生活实例电路连接方式
1. [2023·蚌埠模拟改编]我们要时刻关注安全。如图甲所示， 某城市安装一种“按钮式红绿灯”。当路上车辆不多时，
行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通
过。红灯和绿灯是
的。用如图乙所示的充电桩给
电动汽车充电时，电动汽车与该充电桩必须
123456
2. 小华有一根彩灯发光棒，闭合开关，众多小彩灯齐发光； 一段时间后，其中一小灯珠熄灭，如图所示，关于该小灯 珠灭的原因以及众小灯珠的电路连接方式，下列猜想中合 理的是( B ) A. 若该小灯珠处断路，众小灯珠一定串联 B. 若该小灯珠处短路，众小灯珠一定串联 C. 若该小灯珠处断路，众小灯珠不可能并联 D. 若该小灯珠处短路，众小灯珠可能并联
2024年沪科版九年级物理专题训练5.电路图与实物图的互画
第十四章 了解电路 专题训练
5.电路图与实物图的互画
专题训练
根据实物图画电路图 1. [2023·梅州平远开学考]请根据实物电路，在方框内画出电
路图。 解：如图所示。
12345678
2. 根据如图所示的实物图，画出对应的电路图。(要求连线 横平竖直，尽量使电路图简洁、美观) 解：如图所示。
12345678
3. 根据下面的实物图画出与之对应的电路图。 解：如图所示。
12345678
4. 如图所示的是一辆玩具小车的实物电路图，两个开关分别 控制小车的前进与灯光的亮灭，请根据实物电路在虚线框 中画出小车的电路图。 解：如图所示。
12345678
根据电路图连接实物图 5. [2024·苏州模拟改编]参照图甲的电路图完成图乙中实物图
修改电路 8. 在如图所示的电路中，仅改动一根导线使两灯并联。请在
错误处打“×”，并在原图上加以改正。 解：如图所示。
12345678
的连接。 解甲所示的电路图，将图乙中 各元件连接起来。(导线不允许交叉) 解：如图所示。
12345678
7. 如图所示，请你根据图甲所示的电路图，用笔画线代 替导线，将图乙中未连接好的器材连接起来。(导线不 允许交叉) 解：如图所示。
12345678
沪科版九年级全册物理 第十四章 了解电路 练习题及解析
沪科版九年级全册物理第十四章了解电路练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷3.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电4.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数（）A. 在 a处最大B. 在 b处最小C. 在C处最大D. 三处都是一样5.如图所示电路，以下说法正确的是 ( )A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响6.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象7.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：38.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大9.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。
沪科版九年级物理第十四章了解电路作图题专题(附答案)
沪科版九年级物理第十四章了解电路作图题专题（附答案）沪科版九年级物理《第十四章_了解电路》作图题专题1、在图中电路元件位置不动，将图中L和L连接成串联电路。
122、根据图中的实物接线图，画出电路图。
3、根据如图所示的电路图，把实物元件连接起来。
4、某大型宾馆设有地下停车声场。
地下值班室的工作人员通过操纵室内的开关，使想存车的司机通过入口处的红绿灯便可知停车场内是否有空车位。
要求:红灯亮，无车位;绿灯亮，有车位。
请你设计满足上述要求的电路。
5、根据下图的实物图画出其电路图。
6、将一个固定在绝缘底座上的带电小球靠近一个金属圆筒后，圆筒中带负电的电子几乎集中到圆筒的B端，如图所示。
(1)请在图中画出金属圆筒A端所带电荷的种类。
(2)标出带电小球所带电荷的种类。
17、如图所示，L、L是灯泡，且两灯均正常发光，“O”处可以连接电流表、电压表测量12电路中的电流、电压，请在“O”内画出相应的电表符号。
8、如图所示，请用笔画线代替导线完成电路连接。
要求:L、L并联，电流表测量通过12L的电流，开关控制整个电路中的电流，导线不能交叉。
19、请把图中各元件连接成并联电路，要求导线不交叉(三灯均并联)。
10、图中两灯并联，S是总开关，S只控制灯泡L，请将所缺的导线补上。
1111、在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
补上后要求:闭合开关S后，灯L和L都能发光，且电流表只测量通过灯L的电流。
12212、两块竖直放置并相互平行的金属板分别带有正电荷和负电荷，现从两板之间的上方释放一个带负电的小球，如图所示。
请画出小球从图示位置运动到两板下方这一过程的大致路径。
213、按照甲图所示的电路图，将图乙中各个元件连接起来(用铅笔画线表示导线)。
14、现在小灯泡L和L，开关S和S，电源和导线若干，请在虚线框内设计一个电路图121 2同时满足下列要求。
(1)当S断开时，L和L都不亮; 112(2)当S闭合，S断开时，L、L都亮; 1212(3)当S、S都闭合时，L亮、L不亮。
【最新版】沪科版九年级全一册物理第十四章《了解电路》测试卷(含答案)
【最新版】沪科版九年级全一册物理第十四章《了解电路》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．下列关于家用电器的物理量估测最符合实际的是()A．台灯正常工作时的电流约为5 AB．两节新干电池的串联总电压约为3 VC．电冰箱正常工作时电流约为10 AD．电视机正常工作的电压约为380 V2．如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是()A．汽车电池B．汽车发动机C．导线D．充电桩(第2题)(第3题)3．甲、乙、丙三个轻质泡沫小球用绝缘细绳悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用丝绸摩擦过的玻璃棒所带的电荷相同。
下列判断正确的是()A．甲、乙两球均带正电B．甲、乙两球均带负电C．甲球带负电，乙球一定带正电D．甲球带正电，乙球可能不带电4．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中()(第4题)A．电流方向由A到BB．有电流但方向无法确定C．电流方向由B到AD．始终无电流5．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是()A．两个模块相当于电源，彼此并联B．两个模块相当于电源，彼此串联C．两个模块相当于开关，彼此并联D．两个模块相当于开关，彼此串联6．下列选项中与实物图相对应的电路图是()(第6题)A BC D7．如图所示，能正确地测出通过小灯泡L2电流的电路是()A B。
沪科版-九年级-物理第十四章《了解电路》测试题(含答案)
初三物理第十四章《了解电路》测试题一、选择题1、下列电路中，电流表测L1灯电流的是()2、如右图所示的电路，下列判断正确的是〔〕A、闭合开关S1、S3，断开开关S2时，灯L1、L2串联。
B、闭合开关S2，断开开关S l、S3时，灯L1、L2并联。
C、闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮。
D、同时闭合开关S1、S2、S3时，电源短路。
3、小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是〔〕A B C D4、汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好〔相当于一个开关断开〕，该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是〔〕A B C D5．如图所示，电源电压3V〔保持不变〕。
当开关S闭合时，VSL1只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断( )A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路6、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是〔〕A、灯L1断路B、灯L1短路C、灯L2断路D、灯L2短路7、教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是〔〕A B C D8、有一种“光控开关〞能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关〞能在有声音时自动闭合，无声音时自动断开利用“光控开关〞和“声控开关〞来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是〔〕A B C D9、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是〔〕A、I A＞I BB、I A＜I BC、I A=I BD、无法确定10、如图5所示电路，若要使R1、R2并联，则〔〕A.只闭合S1B.只闭合S2C.只闭合S1、S2D.只闭台合S1、S311、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是〔〕A、冰箱内的照明灯和压缩机串联B、冰箱内的照明灯和压缩机并联，开关S在干路上C、冰箱内的照明灯和压缩机并联，开关S和照明灯串联D、冰箱内的照明灯和压缩机并联，开关S和压缩机串联12、家用电吹风由带扇叶的电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是〔〕A B C D13、小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W〞、D为发光二极管，规格为“1.2V 0.002A〞、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路〔〕A B C D14、如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是〔〕A、乙带负电、丙带正电B、乙带正电、丙带正电C、乙带负电、丙带负电或不带电D、乙带正电、丙带负电或不带电15、小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是〔〕A、灯L2断路B、灯L2短路C、电流表烧坏了D、灯L1断路16、新交通法规于20XX1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯〞，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是〔〕A、 B C D17、如图所示，电路元件与导线连接均完好，闭合开关S1 、S2 ，则( )A、L 1不发光，L2 发光B、L1发光，L 2 不发光C、L 1、L2 都发光D、L 1、L2都不发光《了解电路》测试题参考答案：1、C2、D3、C4、D5、D6、D7、A8、C9、C 10、C 11、C 12、B 13、B 14、D 15、A 16、B 17、B一、选择题(本大题共8小题,每题4分,共32分)1.在干燥的环境中,玻璃棒与丝绸摩擦后与轻小物体靠近,发生了互相吸引的现象,如图所示,根据这一情景可以判断()A.玻璃棒可能带负电B.玻璃棒可能不带电C.轻小物体可能带正电D.轻小物体可能不带电[解析]选D。
沪科版九年级物理第十四章了解电路第五节第一课时电压及电压表的使用练习含答案
第五节测量电压第一课时电压及电压表的使用知能·提升训练知能提升1.下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()2.在如图所示电路中,开关闭合后电压表测量的是()A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压3.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出4.在如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表5.在如图所示的电路中,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路6.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L1短路7.(2022·山东烟台中考)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为2 V。
下列说法正确的是()A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关,只将电压表V2换成电流表,则L1与L2串联D.断开开关,将两个电压表都换成电流表,则L1与L2并联8.如图所示,当闭合开关后,能直接测量小灯泡两端电压或电流的电路图是()9.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若选用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是()A.2.2 VB.2.0 VC.2.1 VD.无法确定10.在家庭电路中,冰箱、空调、彩电等用电器工作时,它们的连接方式是;用电要注意安全,人体的安全电压是。
沪科版九年级物理第十四章了解电路
第十四章 了解电路1、四个悬挂着的通草小球 , 静止时的位置关系如图所示 , 下列说法正确的是 （ ）A. A 球与 C 球一定带有异种电荷B. B 球可能带电 , 也可能不带电C. B 球与 D 球一定带有同种电荷D. D 球可能带电 , 也可能不带电2. 丝绸与玻璃棒相互摩擦后 , 玻璃棒带 电的轻质小球时会相互 （ 选填“排斥”或“吸引” ） 。
3. 如图所示 , 将塑料绳一端扎紧 , 把绳尽可能撕成更多的细丝 , 用手从上向下捋几下 , 观 察到细丝蓬散开来 , 是因为细丝与手摩擦后带上 （选填“同”或“异” ）种电荷 而相互 。
4. 有 A 、B 两个带电体 ,若A 与B 互相排斥 ,而 A 又与带正电的 C 相互吸引 ,那么 A 一定带 电,B 与 C 一定能互相 。
2. 如图电路中 , 用导线连接下列两点后 , 会导致电路短路的是 （ ）A.a 、c B.b 、c C.b 、d（选填“正”或“负” ）电, 将丝绸靠近带负D.d3. 小明设计并制作了一个“盲人水杯”, 其工作原理如图所示。
杯中近杯口处 A 点是水位器 的两个触点 , 当杯中的水位到达 A 位置时 , 水位器会自动发出音乐声 ,表示水已盛满。
杯口处 两个触点的作用相当于 ( ), 要使小灯泡发光 ,a 、 b 两处可连接的电路元件 A. a 、b 两处都接开关B. a 、b 两处都接导线C. a 处接电源 ,b 处接开关D. b 处接电源 ,a 处接开关5. 短路和开路是电路中常见的故障A.导线C.用电4.( 多选 )如图所示的电路中D. 电源列四幅图中有短路现象的是 ( )6.家庭电路中经常出现的故障有 : 灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。
这些现象都属于, 而如图所示的情况属于7. 电风扇中它电路 , 直立时 , 它电路。
（均选填“断开”或“闭合” ）8.如图所示 ,当开关 S1、S2断开时,电路是;当S1闭合、S2断开时 ,电路是;当S1、S2都闭合时 , 电路是。
第十四章+了解电路专题训练(三)+电路的识别与设计课件-2023-2024学年沪科版物理九年级上册+
7.画等效电路图是分析电路常用的方法，请在虚线框内画出 图ZT3-7中电路的等效电路图。
图ZT3-7
[答案] 如图所示
▶类型二 电路的设计
8.（2022梧州）“一盔一带安全常在”，小佳想制作一款智能 头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才 能发出信号，当电动车上的信号接收器 S1 接收到信号，再 转动电动车钥匙 S2 ，电动车才能正常启动，图ZT3-8中电 路符合要求的是( )
√A.
B.
C.
D.
9.（2022常德）常德市在旧城改造中，对空巢老人居住的房 屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了 改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶 说开关要方便且省电。图ZT3-9中符合要求的电路是( )
√A.
B.
C.
D.
10.（2022十堰）如图ZT3-10所示是2022年冬奥会闭幕式上 控制舞台灯光与五环旗升降的电路原理图。闭合开关S1， 舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗 升降；若舞台灯不亮，电动机也不能启动。下列电路符合 要求的是( )
10.C [解析] 由题可知,当开关 S1 闭合时舞台灯亮起,此时电动机不 工作;当开关 S2 闭合时,电动机才能启动,说明舞台灯与电动机互不影 响,即两者是并联的,开关 S1 在干路上,S2 在电动机支路上,故 C 符合题 意。
11.C [解析] 根据题意可知,开关拨至“左”,左转向灯亮、蜂鸣器响; 开关拨至“右”,右转向灯亮、蜂鸣器响,这说明两个灯泡工作时互不影 响,是并联的;由于电路中只有一个蜂鸣器,所以蜂鸣器应该串联接入 电路中;左、右转向灯不能同时亮,说明电路中的开关是单刀双掷开关, 故 C 正确。
图ZT3-5
初中毕业九年级中考物理 沪科版 教材系统复习 第十四章 了解电路
0.28
变式：小波实验时其中某次实验的测量数据如下表，在分析数据时，他
发现这组数据与(3)得出的实验结论不相符，下列分析合理的是 AA (选填
字母代号)
IA/A
IB/A
IC/A
0.14 0.15 0.30
A．可能是因为测量误差造成的 B．可能是因为没有对电流表调零造成的 C．实验结论是错误的 D. 电流从电源正极流向负极的过程中越来越小
流流表表的的位置位，置实，验操实作验更操简便作．
类型 3：根据实物图画电路图 如图所示，请根据实物图在右边方框内画出电路图．(如图所示)
类型 4：根据电路图连接实物图 小胡用如图甲所示的电路做电学实验时，电源电压恒为 3 V，小灯泡
上标有“2.5 V”字样，请你用笔画线代替导线连接图乙中的实物电路图． (如图所示)
类型 5：按要求连接实物图 (2022·贵阳)如图所示是未完成连接的实物电路，请用笔画线代替
使用前指针要调零；电流“□30＋＋进□31－－出”；待测值不能
相同点 超过所选择的量程，不能估计待测值的大小时，可先用□32
使 用 规 则
不同点
大大量程试触，再选用合适的量程 (1)与被测电路□33串串联；(相当于导线) (2)不允许将电流表直接接在电源两端 (1)与被测用电器□34并并联；(相当于断路)
工作 响．当一个用电器开路或损坏 响．一个用电器开路或损坏
状态 时，其余用电器均不能工作 时，其他用电器仍能正常工作
开关和它控制的用电器、小彩 家庭中各用电器、教室里的照
实例
灯等
明灯、路灯等
考点 4：电流和电压及其测量
1．电流和电压
类型 电流
电压
电荷的□15定定向向移移动形成电流， 要让一段电路中有电流，它的 形成 把□16正正电电动荷荷定向移动的方向 两端就要有□17电电压压，电源是提
沪科版九年级物理第十四章了解电路第四节第一课时电流及电流表的使用练习含答案
第四节科学探究:串联和并联电路的电流第一课时电流及电流表的使用知能·提升训练知能提升1.(2022·山东菏泽中考)关于如图所示的电路有以下判断:①L1和L2两灯泡串联,②L1和L2两灯泡并联,③电流表A1测灯泡L1的电流,④电流表A2测电路中的总电流。
其中正确的有()A.①③B.①④C.②③D.②④2.在如图所示的电路中,闭合开关,电流表测量的是()A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流3.如果想用电流表测电铃工作时的电流,下面电路图设计正确的是()4.如图所示,在练习使用电流表的实验中,某同学发现电流表(0~3 A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是()A.0.42 AB.0.44 AC.2.2 AD.2.4 A5.如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是()A.M接a,N接bB.M接c,N接dC.M接d,N接aD.M接d,N接c6.如图所示,粗心的小强把电流表接在了L1的两端。
此时如果闭合开关,一定会发生()A.电源短路B.电流表损坏C.L1不亮D.L2的灯丝烧断7.某同学利用图示电路研究并联电路电流的规律。
闭合开关S再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。
产生这种现象的原因可能是()A.小灯泡L1发生短路B.小灯泡L2发生短路C.电流表使用的量程小了D.电流表的接线柱接反了8.下列电路中,电流表测灯L1电流的是()9.如图所示,小敏同学在某次实验探究中连接的电路。
开关S2控制的是灯,电流表测量的是的电流。
10.下图是实验室常用的一种电流表,其零刻度不在表盘的最左端。
当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。
此时,电流是从导线(选填“a”或“b”)流入电流表,其示数是A。
沪科版九年级全册物理章节练习题：第十四章了解电路
第十四章认识电路一、选择题1.在干燥的天气里，用塑料梳子梳头，发现一些头发跟着梳子飘起来，并且越梳头发越蓬松这类现象是由以下哪一种力惹起的（）A. 磁极间的作使劲B.电荷间的作使劲C.分子间的作使劲D.大气压力2.三个悬挂着的轻质带电小球，相互作用状况如下图，那么甲、乙、丙的带电状况（）A. 甲、乙球带异种电荷B.乙、丙球带同种电荷C. 假如甲球带正电荷，则丙球带负电荷D. 假如甲球带正电荷，则丙球带正电荷3.你见过史上最吝啬的猴子吗如下图，这只猴子吝啬到只需你抢走它手上的香蕉，它就不断地大吵大闹，你把香蕉还给它，他就停止喧华．从物理学的角度剖析，香蕉的作用相当于电路中的（）A. 开关B.导线C.电源 D.发声器4.如下图，在研究“并联电路的电流关系”时，小明用电流表分别测出A、 B、C三处的电流为 I A =0.4A，I B=0.2A，I C=0.2A ，记录数据后，他下一步应当做的最合理的操作是（）A. 剖析数据，得出结论B.改变电源电压，再测出几组电流值C.换用不一样规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值5.如下图，两个灯泡一直完满，当开关S 断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是A. L1不亮， L2亮B. L1和 L2都亮C. L2不亮， L1亮 D. L1和 L2都不亮6.如下图的电路，当开关S 闭合时， L1、L 2都能发光，一会儿后， L 1亮、 L 2熄灭，则电路故障原由可能是A.L 1短路B.L 2短路C.L 1断路D.L 2断路7.在图所示的电路中，电源电压保持不变.因为电阻 R、灯 L 可能出现了故障，电键 S 闭合前后，电流表指针所在的地点不变，以下判断中正确的选项是（）A. 若灯 L 不发光，则只有电阻R 短路B. 若灯 L 不发光，则只有电阻 R断路C. 若灯 L 发光，则只有电阻R 短路D. 若灯 L 发光，则只有电阻R断路8.教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连结时要（）A. 每两盏灯并联为一组，再分别与一只开关串连B. 每两盏灯串连为一组，而后三组并联C. 每三盏灯并联为一组，再与开关串连D. 这些灯都与开关并联9.如下图是酒精浓度检测仪及其原理图，它其实是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表构成．驾驶员呼出的酒精气体浓度越大，则（）A. 气敏电阻 R2的阻值越大，电压表的示数越大B. 经过电阻 R2的电流越小，电压表的示数越大C. 经过电阻 R1的电流越大，电阻R2两头电压越小D. 气敏电阻 R2的阻值越大，经过电阻R1的电流越大10.如下图，当开封闭合后，电路图中两灯泡属于并联的是（）A. B. C. D.11. 如下图，闭合开关后两灯均能犮光，则（）A. 甲为电流表，乙为电压表B.甲为电压表，乙为电流表C. 甲、乙都为电流表D. 甲、乙都为电压表12.以下电路中，电流表测 L1灯电流的是（）A. B. C. D.二、填空题13.如下图，电源电压是 5V 且不变， S 闭合后电压表示数为 1V ，则灯 L1两头的电压为 ________V，灯 L 2两头的电压为 ________V．14.如下图电压表，若选0﹣3Ⅴ的量程，读数为 ________ Ⅴ；若选 0﹣15Ⅴ的量程，读数为 ________ Ⅴ．15.有一种电现象叫“电中和”，发生“电中和”时和摩擦起电同样，其实不是电荷凭空消逝，而是两个带等量异种电荷的物体相互接触时，电子从带________电的物体转移到带 ________电的物体上，进而使两个物体都恢复成不带电的状态．16.街上路灯能够同时亮或同时灭，路灯之间是________；两个灯泡接在同一电路中，若经过两灯泡的电流相等，则这两个灯泡 ________（选填“串连”“并联”“串联或并联”）.17.如下图，当 S1、S2断开时，能亮的灯是 ________，它们是________联的；当 S1、S2闭合时，能亮的灯是 ________ ，它们是 ________ 联的；当 S1闭合， S2断开时，能亮的灯是 ________ ．18.如图是一个能吹冷、热风的电吹风的简化电路，图中 A 是吹风机（电动机），B 是电热丝．若只闭合开关S1吹出的是 ________风；若 S1、S2都闭合，吹出的是________风．19.摩擦起电的原由是 ________从一个物体转移到另一个物体，用丝绸摩掠过的玻璃棒，玻璃棒带 ________电。
2022年精品解析沪科版九年级物理第十四章了解电路必考点解析练习题(精选含解析)
沪科版九年级物理第十四章了解电路必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的四个电路中，开关S闭合后，小灯泡L1、L2并联的电路是（）A．B．C．D．2、如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则灯L1和L2两端的电压之比U1:U2等于（）A．5：1 B．1：5 C．4：1 D．1：43、如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V4、下列事例中，不属于扩散现象的是（）A．墙内开花，墙外可以闻到花香B．长时间堆放煤的墙角，墙壁内部会变黑C．一个人吸烟，满屋子都可以闻到烟味D．扫地时，太阳光下能看到大量灰尘在空中飞舞5、如图所示，开关闭合后，两灯不发光，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A．小灯泡L1短路B．小灯泡L2断路C．电流表短路D．小灯泡L1断路6、2021年9月12日神舟十二号返回舱顺利着陆。
神舟十二号返回舱在返回过程中，在大气层中与空气剧烈摩擦，在返回舱表面形成了静电，造成静电屏蔽。
下列关于摩擦起电说法正确．．的是（）A．任意两个物体相互摩擦，都能使这两个物体分别带电B．摩擦起电的实质是质子的转移C．摩擦起电会产生新的电荷D．丝绸摩擦过的玻璃棒失去了电子7、用电压表测量灯泡L1两端的电压，图所示的四个电路图中正确的是（）A．B．C．D．8、下列现象能说明分子在做无规则运动的是（）A．秋天落叶纷飞B．气体容易被压缩C．百合花散发着浓郁的香气D．把瓶子中的水倒入杯中9、如实物图所示，以下判断正确的是（）A．L1与L2并联，电流表测L1的电流，电压表测L1两端的电压B．L1与L2并联，电流表测干路的电流，电压表测L2两端的电压C．L1与L2串联，电流表测L2的电流，电压表测L2两端的电压D．L1与L2串联，电流表测L1的电流，电压表测L1两端的电压10、小明同学学习了串联电路的电流特点后，连接好如图所示的电路进行观察，发现灯泡 L1较亮，而 L2较暗，他产生了疑惑，请你帮他判断下列说法正确的是（）A．I1＞I2B．I1＜I2C．I1=I2D．无法确定第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、如图甲所示电路，闭合开关，电流表A1的示数为0.8A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 2 页
1
图5
班 级： 姓 名： 号 数：
沪科版九年级物理《了解电路》常见中考题汇总
班级： 姓名： 号数： 成绩： 一、选择题：
1. “每天‘吃’进750吨生活垃圾，每年‘吐’出1亿度电”是对我省第一家垃圾发
电厂——晋江市垃圾发电综合处理厂为社会创造巨大效益的形象说明。
该厂还把焚烧后剩下的残渣加工成建筑材料。
下列关于晋江市垃圾发电综合处理厂的几条说法中，错误的是( )
A.环保节能
B.浪费资源高污染
C.变废为宝
D.合理地利用能量的转化 2. 下列做法中，正确的是( )
A 、为了节约用电，夏天使用空调时把温度调得很低
B 、废旧的干电池不会污染环境，没有必要进行集中分类处理
C 、为了节约用电，要养成随手关灯的习惯
D 、用湿布擦正在发光的白炽灯和日光灯
3. 在下列仪器中,能检验物体是否带电的是( )
A.电压表
B.电流表
C.电能表
D.验电器
4. 把一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球( ) A ．一定不带电 B ．一定带负电 C ．一定带正电 D ．可能不带电
5. 下列物体中属于导体的是( )
A. 硬币
B.橡胶棒
C.玻璃杯
D. 干燥的木棒 6. 下列物体中属于绝缘体的是( )
A.铜钥匙
B.不锈钢杯
C.瓷碗
D.硬币
7. 一部录音机要求电源电压是9V ，如果用干电池作电源，则需要将( ) A ．6节干电池并联 B ．6节干电池串联 C ．3节干电池并联 D ．3节干电池串联
8. 如图3（甲）所示的实物图,与图3（乙）所示电路对应的是（ ）
9. 如图7(a)所示的实物图．与图7(b)所示电路对应的是( )
10. 一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，
有时需要它们同时工作。
评价图7电路，你认为符合上述要求的是（ ）
11. 击剑比赛中，当甲方运动员的剑(图5中用“Ｓ甲”表示)击中乙方的导电服时，电路
导通，乙方指示灯亮。
下面能反映这种原理的电路是( )
12. 如图4所示，在探究并联电路的电流关系时，小明同学用电流表测出a,b,c 三处的电
流分别为I a=0.4A 、I b =0.2A 、I C =0.2A 、在表格中记录数据后，下一步应该做的是( ) A 、整理器材、结束实验 B 、分析数据，得出结论 C 、换用不同规格的小灯泡，再测出几组电流值 D 、换用电流表的另一量程，再测出一组电流值
13. 如图5所示的电路图，与图6实物图对应的是( )
14. 如图3 所示，当开关S 闭合后，可能会造成电流表或电压表损坏的是：（ ）
15. 如图5所示，电源电压一定。
关于电路的工作情况，下列说法正确的是( )
A ．只闭合S 1时，两只灯泡是串联的
B ．若先闭合S 1，再闭合S 2，电压表读数不变、
电流表读数变大
C ．若电压表和电流表位置对调，闭合S 1、S 2后，
则两表都被烧坏
D ．若灯L 1被短路，闭合S 1、S 2后，则灯L 1不亮，
A B
C D
图7（a ） 图7（b ）
D C B A 图7 图4 A B C D
灯L2亮，电流表损坏
二、作图题：
图21
16.在做“探究并联电路的电流特点”实验时，小明已完成如
图21所示的一部分连接，请你用笔线代替导线将电路连接完整，
使灯L1和L2并联连接，电流表测量通过灯L1电流。
第 2 页共2 页 2。
