纸箱知识大全

纸箱知识第一部分最常用的纸箱知识㈠最常用的纸箱知识关于一个纸箱到底抗不抗压，最重要的因素有：纸质、瓦楞、层数、钉法、盖式、尺寸设计，现在来谈谈纸箱关系最大的前五点。

1、什么叫纸质？纸质就是:纸面所选用的材料、厚度、新旧、克数等。

A、按照材料来分，最常见的三种纸是：牛皮纸（又叫牛皮卡）、箱板纸、茶板纸。

区别：①颜色：牛皮纸颜色最自然，箱板纸偏黄，茶板纸偏灰白，且粗糙。

②软硬：牛皮纸富含纤维，韧性、硬度、挺度都最好，箱板纸其实是掺加了旧料的牛皮纸，纤维成分较少，质量一般，茶板纸就是纸箱瓦楞中间那层纸，很软。

鉴别硬度最简单的方法就是用指甲去掐纸面，越容易掐破，纸质越差。

③重量：因为用料是否充足的原因，牛皮纸每平方远重于茶板纸，根据对比，一个12号邮政规格的纸箱，牛皮纸大于45克，而茶板纸小于35克。

④价格：因为选材和用料方面原因，茶板纸价格最具优势。

B、按照纸重来分（参考东部城市分法），K纸,基重200g；A纸,基重160g；B纸，基重120g；W纸（白色）,基重125g。

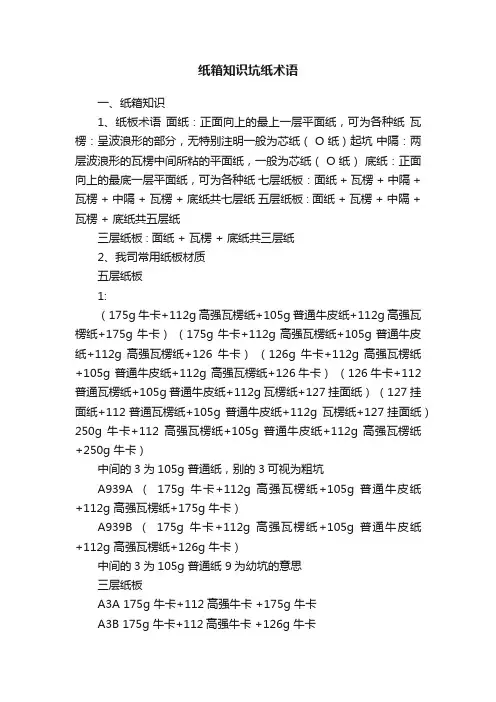

误区一：目前有很大一部分纸箱厂家采用是：A3B、B3C、B5B、B=C等说法，很多买家以为A3B就是质量最好的，B3B就弱一些。

其实，这里所标志的字母，如A，只是表示A纸每一个平方的重量是160克，而将A纸制作成一个具体规格的纸箱后，这个纸箱到底有重，到底质量如何，买家根本看不出来。

并不排除按A3B这种表示方法具有的独特专业型，但是，现今也有很多纸箱厂家利用买家知识盲点，或者说对A3B这种纸箱已经形成的盲目信任，胡乱拔高自己的纸箱质量，混淆买家视听。

2、瓦楞的分类：即使使用同样质量的面纸和里纸，由于楞形的差异，构成的瓦楞纸板的性能也有一定区别。

目前国际上通用的瓦楞楞形分为四种，它们分别是A型楞、C型楞、B型楞和E型楞。

他们的指标要求见下表：区别：A型楞制成的瓦楞纸板具有较好的缓冲性，富有一定的弹性；C型楞较A型楞次之，但挺度和抗冲击性优于A型楞；B型楞排列密度大，制成的瓦楞纸板表面平整，承压力高，适于印刷；E型楞由于薄而密，更呈现了它的刚强度。

误区二：很多厂家表示自己的纸箱是A瓦，按照大家思维习惯，会直觉认为A瓦肯定优于B、C、E。

其实，每个瓦楞之前根本不存在质量上的可比性，他们各有优劣，比如针对规格较小，空间有限的纸箱，采用A瓦无疑过分强化了纸箱的缓冲性，而付出的代价是更加缩减了本身就有限的容积，而B、C两个瓦楞却更加适合此类纸箱的属性。

3、层数、盖式、钉法层数：常用纸箱分为：三层和五层，一般不怕压的产品都选用三层（但必须保证三层纸箱质量要好，密封防水），怕压怕震和贵重电子产品一般才用五层纸箱。

盖式：常见的分为全盖式、半盖式和天地盖，工厂包装纸箱一般采用全盖式，商户货品几乎为半盖式，而天地盖大多为礼品包装盒，手饰盒、鞋盒等。

钉法：最常见的分为胶粘和钉定两种，钉定一般为三枚，在纸质不容易破损的情况下，采用钉定是一种很牢靠的粘合方法。

随着审美观念的重视，目前最流行的是胶粘，胶粘外表看起平整光滑，非常美观，但选胶必须把好关，否则会出现箱子存放一段时间，封合处会裂开。

㈡怎样检查纸箱（四看）【一看实物】一定要看纸箱（主体和纸箱展开），要细看纸质属于哪一种，瓦楞属于哪一种，是否有印字，粘钉情况是哪一种。

值得一提的是，我经过自己实验，发现很多纸箱外观很漂亮，但一刮就破了，这样往往一个纸箱的再用率几乎为0；【二看重量】纸箱每一个规格都具有自身最起码的重量，重量不够只能说明选材粗糙，用料吝啬。

教大家一个硬性指标，如果厂家所标12号三层纸箱重量为35克，那一定是箱板纸以下的纸质，通常为茶板纸，决不可能是牛皮纸，注意查看所标重量与样办是否吻合。

这时要注意一个问题：很多厂家送交的纸箱检测都是很重的，但进去烤箱再出来，风一吹就刮跑了。

【三看价格】看价格主要是两方面作用，一是要针对自己的商品利润，控制自己的包装成本；二是要用厂家自己所标价格核实厂家的制程能力，因本人过去对纸箱供应商有过一段时间工作接触，深知一个12号牛皮纸箱，从用料到人工到运输，低于一个0.32是根本做不出来的，所以要相信自己的眼睛，在节约成本的同时不要贪图小便宜。

【四看运输】购买纸箱最好要就近购买，小规模的纸箱的制造厂家一般为预算生产。

（即接订单后购买材料，加工生产；远程购买无论走哪种运输方式都无法及时满足交期，而且容易造成纸箱长途运输中磨损、受潮等。

㈢我自己的包装观念大家看我写了这么多，不难发现很多字句间我都在价格上轻描淡写，而更注重一个包装的性能和包装。

控制一个包装的成本固然是很重要的一件事，但是，多花几分钱就可以避免一件被压坏事件的发生，一个美观的包装就为您赢得一个回头顾客，选用劣质纸箱，真的是一种丢了西瓜拣芝麻的做法。

第二部分瓦楞纸箱的规格与检测瓦楞纸箱的用纸，是由其用途确定的。

瓦楞纸箱的用途，大致可分为以下几种：一种是用于重型商品运输包装，属于重型瓦楞纸箱；一种是用于一般商品运输包装，属于普通瓦楞纸箱；此外，由于当前许多商品包装纸箱的功能兼顾运输和销售，已经与纸盒难以区分，所以衍生出轻型瓦楞纸箱的概念。

重型瓦楞纸箱的规格重型瓦楞纸箱的制造和使用，可参考GB/T 16717-1996《包装容器重型瓦楞纸箱》，重型瓦楞纸箱的用纸，可参照GB/T 16718-1996《包装材料重型瓦楞纸板》使用，如表1所示：表1由于近几年国产高档瓦楞纸和牛卡纸（AA 级和AAA级）的逐渐普及使用，重型瓦楞纸箱的用纸定量也发生了一些变化。

比如，海山纸业150g/m2AAA级高强瓦楞纸，横向环压指数达到 10.0N*m/g以上（一般达到11.0N*m/g），完全能替代GB/T 13023中规定的180g/m2A级瓦楞纸；280g/m2玖龙优质牛卡纸耐破指数达到3.3KPa*m2/g以上(一般可达到 3.6KPa*m2/g)，完全能替代GB/T 13024中规定的360g/m2A级箱板纸。

普通瓦楞纸箱的规格普通瓦楞纸箱的制造和使用，可参考GB/T 6543-1986《瓦楞纸箱》和GB/T 6544-1999《包装材料瓦楞纸板》；普通瓦楞纸箱的用纸，可参照GB/T 13023-1991《瓦楞原纸》、GB/T 13024-2003《箱纸板》和QB/T 1011-1981《涂布白纸板》使用。

值得一提的是，出口商品运输包装瓦楞纸箱的用纸，可参考中国出入境检验检疫行业标准SN/T 1025-2001《出口商品运输包装瓦楞纸箱用纸检验规程》，如表2、表3和表4所示：表2表3表4轻型瓦楞纸箱的规格轻型瓦楞纸箱，主要是指面纸、里纸和芯纸的定量不超过150g/m2、瓦楞纸的定量不超过125g/m2的瓦楞纸箱。

轻型瓦楞纸箱大多由双面单瓦楞纸板制造，并多采用B型、E型、O型等微瓦楞结构，所以与瓦楞纸盒没有明显的界限。

瓦楞纸箱的配料问题瓦楞纸箱的配料，对纸箱使用商来说，是根据保护、美化内包装商品的要求推定的，而对纸箱制造商来说，则是根据纸箱使用商的要求制定的。

纸箱使用商对瓦楞纸箱的要求，一般可分为如表5所示的六种情况（对面纸颜色、等级要求等情况在此不探讨，可参考这六种情况）：表5 瓦楞纸箱使用商对瓦楞纸箱的要求纸箱制造商根据纸箱使用商对瓦楞纸箱的要求进行配料，必须将质量与成本统筹考虑，在保证质量的前提下努力追求地成本。

以下用实例说明怎样进行合理配料。

第1种情况：纸箱使用商仅对纸箱抗压强度提出要求这种情况比较普遍，因为抗压强度直接影响商品外包装纸箱运输和贮存堆码性能。

由于纸箱在运输或贮存过程中，内装物品可能承担一部分甚至大部分重量，也可能不承担重量，所以，不同的内装物品对纸箱的要求可能有较大的差别，包装设计中一般指的是空箱抗压强度。

配料时，要将纸箱的抗压强度转化为纸板的边压强度，再根据边压强度选择合适原纸。

【实例1】××医药外包装纸箱为AB型双瓦楞纸箱，外尺寸为450×300×310，要求空箱抗压强度不低于300公斤，如何配纸？【解答】根据纸箱外尺寸得到纸箱周长Z＝（450＋300）×2＝1500mm＝1.5mAB型瓦楞纸板的厚度d不少于7.0 mm=0.007m纸箱空箱抗压强度P＝300×9.807＝2942.1N所以根据Makee公式得到瓦楞纸板的边压强度为 E＝P/（5.874×(Z×d)1/2）＝4890N/m根据瓦楞纸板边压强度得到典型的配料如下表：第2种情况：纸箱使用商仅对纸箱耐破强度或（和）戳穿强度提出要求这种情况多见于玻璃瓶装啤酒、聚酯瓶装可乐等饮料以及大型家电等产品的包装。

啤酒纸箱、可乐纸箱因箱内玻璃瓶、聚酯瓶承担了绝大部分堆码压力，所以抗压要求不高；大型家电例如冰箱等产品，因为一般不存在堆码，所以对抗压无要求。

但是，这类纸箱往往对耐破强度或（和）戳穿强度提出要求，以防止运输过程中的冲击造成箱壁破损。

【实例2】××瓶装啤酒包装纸箱为B型单瓦楞纸箱，要求耐破强度不低于7Kgf/cm2。

如何配纸？【解答】7Kgf/cm2＝686KPa典型配料如下：面纸150g/m2白卡纸，耐破指数2.6KPa×m2/g；里纸150g/m2普通箱纸板，耐破指数2.2KPa*m2/g；95g/m2 A等瓦楞纸。

第3种情况：纸箱使用商对纸箱抗压强度、耐破强度、戳穿强度提出要求这种情况目前越来越多。

纸箱使用商将纸箱的要求用量化的方式表达，使纸箱质量便于控制。

【实例3】某种出口重型包装纸箱为AAA型三瓦楞纸箱，要求耐破强度不低于700 lbs/in2，边压强度不低于150 lbs/in，如何配纸？【解答】耐破强度BST＝700 lbs/in2＝4827 KPa边压强度ECT＝150 lbs/in＝26270N/m典型配料如下：面纸和里纸420g/m2国产优等牛皮箱纸板，耐破指数3.0KPa×m2/g，环压指数11.5N×m/g；两层夹芯337g/m2枫叶牛卡纸，耐破指数3.8KPa*m2/g，环压指数11.5N*m/g；三层瓦楞为180g/m2高强瓦楞纸，环压指数11.0N*m/g。

强度计算如下（已知A型楞楞率为1.532）：BST＝(3.0×420×2＋3.8×337×2)×0.95＝4827 KPaECT＝11.5×420×2＋11.5×337×2＋11.0×180×1.532×3＝26510 N/m第4种情况：纸箱使用商对纸箱抗压强度、耐破强度、戳穿强度和纸板厚度提出要求这种情况下，首先要根据厚度要求确定纸板的楞型组合，再进行强度估算。
