H3C交换机配置管理vlan命令

H3c交换机管理配置

snmp-agent target-host trap address udp-domain 211.141.194.20 params securityname public
#
user-interface aux 0
user-interface vty 0 4
authentication-mode scheme
port access vlan 1401
#
interface Ethernet1/0/2
poe enable
port access vlan 1401
#
interface Ethernet1/0/3
poe enable
port access vlan 1401
#
interface Ethernet1/0/4
interface Ethernet1/0/8
poe enable
Port access vlan 1401
q
5.配置snmp（x.x.x.x为服务器网管地址）imc网管服务器地址
snmp-agent
snmp-agent community read public
snmp-agent community write private
#
interface Ethernet1/0/7
poe enable
port access vlan 1401
#
interface Ethernet1/0/8
poe enable
port access vlan 1401
snmp-agent local-engineid 800063A20023898130266877

h3c交换机配置命令

H3C交换机配置命令1. 简介本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN 配置、静态路由配置等内容。

2. 基本配置命令2.1. 登录交换机在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。

2.2. 设置主机名[h3c]sysname Switch2.3. 配置管理员密码[Switch]super password level 3 simple 1234563. 端口配置命令3.1. 配置端口速率和双工模式[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full3.2. 配置端口描述[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]description This is a test port.3.3. 配置端口VLAN成员关系[Switch]vlan 10[Switch-vlan10]port GigabitEthernet 1/0/1 untagged4. VLAN配置命令4.1. 创建VLAN[Switch]vlan 10[Switch-vlan10]name Sales4.2. 配置端口VLAN成员关系[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type access[Switch-GigabitEthernet 1/0/1]port default vlan 104.3. 配置端口TRUNK属性[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type trunk[Switch-GigabitEthernet 1/0/1]port trunk allow-pass vlan 10 to 205. 静态路由配置命令5.1. 配置静态路由[Switch]ip route-static 0.0.0.0 0.0.0.0 192.168.1.15.2. 配置静态路由的下一跳接口[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]ip address 192.168.1.2 255.255.255.06. 总结以上是H3C交换机常用的配置命令的简要介绍，包括基本配置、端口配置、VLAN配置和静态路由配置等内容。

H3C交换机配置命令大全

H3C 交换机配置命令大全1、 system-view 进入系统视图模式2、 sysname 为设备命名3、 display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、 interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建 VLAN 10 并进入 VLAN 10 的视图模式13、 port trunk permit vlan all H3C 路由器1、 system-view 进入系统视图模式2、 sysname R1 为设备命名为 R13、 display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、 interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置 IP 地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router11、 port access vlan 10 12、 port E1/0/2 to E1/0/5 在端口模式下将当前端口加入到 vlan 10 中在 VLAN 模式下将指定端口加入到当前 vlan允许所有的 vlan 通过配配置默认的路1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

华为-H3C-vlan-恢复出厂设置-打开web管理-及常用命令

华为-H3C-vlan-恢复出⼚设置-打开web管理-及常⽤命令1.vlan配置[Huawei]vlan 100 创建⼀个vlan100[Huawei]vlan batch 100 200 300 to 310 400 同时创建多个vlan 100 200 300 to 310 400 ，其中 300 to 310 共创建了10个连续的 301 302 到310 [Huawei-vlan1]dis this 使⽤dis 可以查看ip地址[Huawei]display vlan 显⽰全部vlan[Huawei]undo vlan 100 删除vlan100[Huawei]undo vlan 100[Huawei]undo vlan batch 200 300 删除 200和300两个vlan[Huawei-vlan300]port GigabitEthernet 0/0/1 to 0/0/10 添加多个接⼝[Huawei-vlan300]port GigabitEthernet 0/0/11 添加⼀个接⼝[Huawei-Vlanif300]ip address 168.168.100.1 255.255.255.0 添加ip地址[Huawei-Vlanif300]ip address 168.168.101.1 255.255.255.0 sub 添加⼦接⼝⼀个vlan内配置多个⽹段2.恢复出⼚设置华为恢复出⼚设置<HUAWEI>reset factory-configuration------------------------------------------------------H3C恢复出⼚设置<H3C>reset saved-configurationThe saved configuration file will be erased. Are you sure? [Y/N]:yConfiguration file in flash: is being cleared.Please wait ...MainBoard:Configuration file is cleared.<H3C>reb<H3C>rebootStart to check configuration with next startup configuration file, please wait.........DONE!Current configuration may be lost after the reboot, save current configuration?[Y/N]:yPlease input the file name(*.cfg)[flash:/startup.cfg](To leave the existing filename unchanged, press the enter key):yThe file name is invalid(does not end with .cfg).This command will reboot the device. Continue? [Y/N]:y3.WEB界⾯<H3C>system-view# 进⼊系统视图，并开启web服务。

H3C S5500 V2基本配置及配置命令

H3C S5500 V2 series基本配置一、配置交换的web界面<h3c>sys(进入系统模式）[h3c]int vlan 1(进入虚接口VLAN 1）[h3c-int-vlan 1]undo ip address(清除原地址）[h3c-int-vlan 1]ip add 2.10.3.1 255.255.255.0(配置web界面ip地址）[h3c-int-vlan 1]quit（返回上一级）[h3c]ip http enable(启用web服务）[h3c]local-user admin(设置本地用户名、此处用户名admin）[h3c-admin]password simple admin(设置本地密码、此处密码admin）[h3c-admin]service-type telnet level 3(设置服务等级为3级）[h3c-admin]quit（返回上一级）[h3c]loal-user admin[h3c-admin]service-type terminal telnet http https(安全防护措施、认证方式）[h3c-admin]quit（返回上一级）注：以上配置完成后接入服务器用IE访问IP地址2.10.3.1访问二、交换机划分vlan<h3c>sys（进入系统模式）[h3c]vlan 2(划分vlan 2）[h3c-vlan 2]quit（返回上一级）[h3c]vlan 3(划分vlan 3）[h3c-vlan 3]quit（返回上一级）[h3c]vlan 2（进入vlan 2）[h3c-vlan 2]port g/0/1 to g1/0/12(对vlan 2进行端口划分-此处vlan 2划分到1-12端口）[h3c-vlan 2]quit（返回上一级）[h3c]vlan 3（进入vlan 3）[h3c-vlan 3]port g/0/13 to g1/0/24(对vlan 3进行端口划分-此处vlan3划分到13-24端口）注：以上配置是根据现场要求24口交换机划分两个vlan平分所有端口三、交换机VLAN IP 互通[h3c]int vlan 2[h3c-vlan-interface 2]ip add 192.168.2.1 255.255.255.0[h3c-vlan-interface 2]quit[h3c]int vlan 3[h3c-vlan-interface 3]ip add 192.168.3.1 255.255.255.0[h3c-vlan-interface 3]quit注：以上配置完成后能通过vlan 2 的端口与vlan 3 的端口互通。

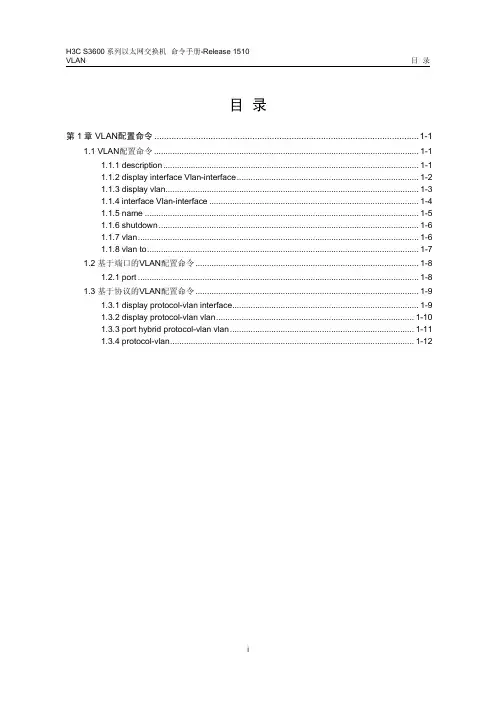

H3C3600交换机配置及说明文档--04-VLAN命令

【参数】 text：描述当前 VLAN 或 VLAN 接口的一个字符串。 z 描述当前 VLAN 的字符串长度范围为 1～32 个字符。 z 描述 VLAN 接口的字符串长度范围为 1～80 个字符。
【描述】 description 命令用来设置当前 VLAN 或 VLAN 接口的描述字符串。 undo description 命令用来恢复当前 VLAN 或 VLAN 接口的描述字符串为缺省值。缺省情况下，VLAN 的描述字符串为该 VLAN 的 VLAN ID，例如“VLAN 0001”； VLAN 接口的描述字符串为该 VLAN 接口的接口名，例如 “ Vlan-interface1 Interface”。相关配置可参考命令 display vlan，display interface Vlan-interface。
1.1.2 display interface Vlan-interface
第 1 章 VLAN 配置命令
【命令】 display interface Vlan-interface [ vlan-id ]
【视图】任意视图
【参数】 vlan-id：指定 VLAN 接口的编号。
【描述】
display interface Vlan-interface 命令用来显示 VLAN 接口的一些相关信息，包括：
VLAN 接口当前状态 Line 协议当前状态 IP 发送帧格式 VLAN 接口对应的 MAC 地址
1-2
H3C S3600 系列以太网交换机命令手册-Release 1510 VLAN
第 1 章 VLAN 配置命令
字段 Internet Address Description The Maximum Transmit Unit

h3c交换机vlan配置命令

h3c交换机vlan配置命令
在交换机技术中,VLAN的配置是一个重要环节。

以下小编将介绍h3c交换机vlan配置命令，不会的小主们赶紧上车!
h3c交换机vlan配置命令
工具/原料
H3C交换机
方法/步骤
首先电脑上远程telnet交换机，在命令行下输入"telnet 192.168.10.1",这里192.168.10.1是H3C交换机的远程管理地址，如图所示：
连接后，输入用户名和密码，进入到““，即用户视图模式，如图所示：
输入“sys"，进入系统视图模式，如图所示：
在系统视图模式下，建立VLAN，输入”vlan 220“，并回车，如图所示：
输入”quit "，返回到系统视图模式，然后输入“interface vlan-interface 220",进入VLAN接口，并配置VLAN接口的IP地址，输入”ip address 192.168.220.1 255.255.255.0",如图所示：。

华为、H3C、锐捷三家交换机配置命令详解

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

H3C配置

1，进入系统配置模式system-view，尖括号变成方括号2，修改交换机名称Sysname xx，将交换机名称改为xx3，进入指定接口[PAD76_SWITCH_1]INT GI1/0/14，释放VLAN 1内部所有接口[hua3c]undo interface vlan-interface 1 (先取消管理vlan 的成员，也就是vlan ID 为1的vlan 1)5，取消管理VLANundo manage-vlan (管理vlan没有成员了,就可以取消管理vlan的设置了，就没有管理vlan存在了)6,创建一个新的VLAN xxVlan xx取消VLAN 5[PAD76_SWITCH_1]UNDO VLAN 5建立管理VLAN 2[PAD76_SWITCH_1]MANAGENMENT-VLAN 2进入管理VLAN 2的设置（与进入vlan 2 不同）[PAD76_SWITCH_1]interface vlan-interface 27，从VLAN退出quit8，设置指定VLAN x为管理vlanmanagement-vlan x9，进入管理VLAN 4,设置管理IP,子网掩码[hua3c]interface vlan-interface 4 (这里是进入管理vlan 4的设置,跟进入vlan 4是不一样的)[hua3c-vlan-interface4]ip address 192.168.4.254 255.255.255.0 (输入设置的ip和子网掩码)[hua3c-vlan-interface4]quit为了使不同vlan的网络都能连接到交换机的管理ip,我们还要设置一下交换机的缺省路由,缺省情况下走vlan 4的网关192.168.4.110，设置缺省路由为 vlan 4的网关地址[hua3c]ip route-static 0.0.0.0 0.0.0.0 192.168.4.1设置Console口登录密码为了便于对设备的维护，有时需要修改登录用户名或密码，配置如下：[H3C] #user-interface aux //进入进入AUX用户界面视图[H3C-ui-aux0] authentication-mode password //设置通过Console口登录交换机的用户进行Password认证[H3C-ui-aux0] set authentication password simple 123456 //设置用户的认证口令为明文方式，口令为123456将指定端口划入指定VLAN,[PAD76_SWITCH_1]VLAN 30[PAD76_SWITCH_1-vlan30]PORT GI1/0/1[PAD76_SWITCH_1-vlan30]QUIT设置端口属性trunk,允许所有VLAN通过[PAD76_SWITCH_1]INT GI1/0/25[PAD76_SWITCH_1-GigabitEthernet1/0/25]PORT LINK-TYPE TRUNK[PAD76_SWITCH_1-GigabitEthernet1/0/25]PORT TRUNK PERMIT VLAN ALL Please wait........................................... Done.显示端口信息[PAD76_SWITCH_1]DISPLAY INT GI1/0/15显示VLAN信息[PAD76_SWITCH_1]DISPLAY VLAN 2下面说说vlan的设置！首先我给大家简单说一下我这台H3C的交换机的接口是怎么样的.。

H3C华为交换机配置命令大全

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 翻开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创立VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口参加到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口参加到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 翻开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static .0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机去除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

H3C S5500-SI交换机 VLAN配置操作

第 2 章 Voice VLAN配置 .........................................................................................................2-1 2.1 Voice VLAN简介 ................................................................................................................ 2-1 2.1.1 Voice VLAN的自动模式和手动模式......................................................................... 2-1 2.1.2 Voice VLAN的安全模式和普通模式......................................................................... 2-3 2.2 配置Voice VLAN ................................................................................................................ 2-3 2.2.1 配置准备 .................................................................................................................. 2-3 2.2.2 配置自动模式下的Voice VLAN ................................................................................ 2-4 2.2.3 配置手动模式下的Voice VLAN ................................................................................ 2-4 2.3 Voice VLAN显示 ................................................................................................................ 2-6 2.4 Voice VLAN典型配置举例.................................................................................................. 2-6 2.4.1 自动模式下Voice VLAN的配置举例......................................................................... 2-6 2.4.2 手动模式下Voice VLAN的配置举例......................................................................... 2-7

H3C交换机划分vlan及配置组播

igmp-snooping querier//使二层设备能够在数据链路层建立并维护组播转发表项
quit
2、限制部分端口加入该组播组。
在超级终端中输入：
//限制端口12加入该组播组
acl number 3001
rule 0 deny ip
quit
interface GigabitEthernet1/0/12
igmp-snooping group-policy 3001 vlan 10
quit
可以通过displaycurrent-configuration来查看当前配置
H3C交换机划分VLAN及配置组播：
一、划分VLAN
1、通过超级终端连接交换机consol口，波特率9600.2、在超级终端中输入:
sys
vlan 10 //划分vlan10
portg1/0/1 to g1/0/20//分配端口1-20
vlan20 //划分vlan20
portg1/0/21 to g1/0/24//分配端口21-24
quit
至此划分vlan完成，其中端口1-20属于vlan10,端口21-24属于vlan20.
可以通过输入：display vlan 10查看vlan10下的端口
二、配置组播
1、开启vlan组播功能。
在超级终端中输入：
sys
igmp-snooping
quit
vlan 10
igmp-snooping enable//开启igmp-snooping功能

h3c划分vlan的实战配置命令

基本配置命令实验目的：掌握交换机基本操作掌握交换机端口安全配置实验需求：配置交换机主机名，密码，网关等。

在交换机fa0/3口上面配置接口安全，规定最大学习MAC地址数量为10，其余丢弃。

实验步骤：步骤一：基本配置主机名，密码等基本配置与路由器相同，在此不做过多讲解。

Switch(config)#ip default-gateway 192.168.1.1 //设置网关地址为192.168.1.1（不设置不能通过IP访问交换机）Switch(config)#interface vlan 1 Switch(config-if)#ip address 192.168.1.2 255.255.255.0 Switch(config-if)#no shutdown //设置交换机管理IP地址为192.168.1.2 Switch(config)#int fa0/1 Switch(config-if)#duplex full Switch(config-if)#speed 100 //手工设置交换机双工模式以及速度步骤二：设置交换机端口安全Switch(config)#int fa0/3 Switch(config-if)#switchport mode access //必须先将交换机接口设置为接入接口Switch(config-if)#switchport port-security //在端口上启用端口安全性 Switch(config-if)#switchport port-security maximum 10 //将接口学习的最大MAC地址数量设置为10，设置可连接到安全端口的最大地址数， Switch(config-if)#switchport port-security violation protect//将超过最大地址数量的数据帧的动作为丢弃Switch(config-if)#switchport port-security mac-addressmac-address//指定可连接安全端口的 MAC 地址交换机常见查看命令： show flash: show mac-address-table show post 显示 IP 地址配置 show interface vlan number查看交换机flash内容产看交换机MAC地址表查看交换机开机自检信息显示交换机的默认网关 show ip default显示接口信息 show interfaces以表格形式显示有关端口的信息 show interface status交换机恢复出厂设置及其基本配置一、实验目的1、了解交换机的文件管理；2、了解什么时候需要将交换机恢复成出厂设置；3、了解交换机恢复出厂设置的方法；4、了解交换机的一些基本配置命令。

H3CVLAN的配置

H3C VLAN的配置VLAN配置实例1,配置VLAN端口类型<h3c>system-view[h3c]interface Ethernet 1/0/2[H3C-Ethernet1/0/2]port link-type Access|trunk|Hybrid[H3C-Ethernet1/0/2]quit2,配置将端口加入指定的vlan<h3c>system-view[h3c]interface Ethernet 1/0/2A,Trunk类型:[H3C-Ethernet1/0/2]port trunk permit vlan XB,Hybrid类型:[H3C-Ethernet1/0/2]port hybird vlan X tagged|untagged[H3C-Ethernet1/0/2]quit3,配置端口的缺省VLAN<h3c>system-view[h3c]interface Ethernet 1/0/2A,Trunk类型:[H3C-Ethernet1/0/2]port trunk pvid vlan XB,Hybrid类型:[H3C-Ethernet1/0/2]port hybird pvid vlan X[H3C-Ethernet1/0/2]quit-------------------------------------------------------------------------------------------------------H3C VLAN配置实例用4台PC（pc多和少，原理是一样的，所以这里我只用了4台pc），华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL）。

方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：<Quidway>sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2 [Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit---------------------------------------------------------------------------------------------------------------------------------------------------H3C E126A是一款专为教育城域网（或校园网）设计的二层智能交换机，作业接入层或汇聚层使用。

H3C交换机配置命令大全

H3C交换机配置命令（在命令行界面，可以直接打“tab”键来补全命令）1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件[Quidway]＞reboot 交换机重启[Quidway]＞display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface Ethernet 0/1 进入交换机接口视图[Quidway]interface vlan x 进入接口视图，一般用于配置VLAN1的管理地址，即inter vlan1[Quidway-vlan-interfacex]ip address 10.65.1.1 255.255.0.0 配置vlan 的IP地址，即交换机管理地址[Quidway]IP route-static 0.0.0.0.0.0.0.0 10.65.1.2 静态路由=网关3、Telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet0/1]duplex｛half|full|auto｝配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi ｛across|auto|normal｝配置端口平接扭接[Quidway-Ethernet0/1]prot link-type｛trunk|access|hybrid｝设置端口工作模式[Quidway-Ethernet0/1]undo shutdown 激活端口（针对每个端口的具体配置时，必须要undo掉）[Quidway-Ethernet0/2]quit 退出系统视图5、链路聚合配置链路聚合（link Aggregation）又称Trunk，是指将多个物理端口捆绑在一起，成为一个逻辑端口，已实现出/入流量在各成员端口的负荷分担，交换机根据用户配置的端口负荷分担策略决定报文从哪一个成员端口发送到对端的交换机。

H3C交换机如何配置？如何一步步的创建vlan？

H3C交换机如何配置？如何⼀步步的创建vlan？最近很多朋友纷纷提到关于h3c的交换机配置，确实问的⽐较多，交换机的配置H3C与华为⽐较类似，这⾥⾯我们本期就来了解下h3c配置命令，会通过基础命令配置与实例两部分来了解H3C的配置，⼤家可以重点看下vlan的划分，这个在项⽬应⽤中较多。

⼀、H3C交换机的基本配置我们先来了解下h3c的配置命令与功能，都是常⽤的，基本上⼤部分⽹络配置都少不了这些命令。

1、基本配置<H3C> //⽤户直⾏模式提⽰符,⽤户视图<H3C>system-view //进⼊配置视图[H3C] sysname xxx //设置主机名成为xxx这⾥使⽤修改特权⽤户密码⼀、⽤户配置<H3C>system-view[H3C]super passwordH3C //设置⽤户分级密码[H3C]undo superpassword //删除⽤户分级密码[H3C]localuser bigheap 1234561 //Web⽹管⽤户设置,1（缺省）为管理级⽤户,缺省admin,admin[H3C]undo localuserbigheap //删除Web⽹管⽤户[H3C]user-interface aux0 //只⽀持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表⽰不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只⽀持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表⽰不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显⽰⽤户[H3C]displayuser-interface //⽤户界⾯状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端⼝加⼊到VLAN2中,此命令只能⽤来加access端⼝,不能⽤来增加trunk或者hybrid端⼝[H3C-vlan2]port-isolateenable //打开VLAN内端⼝隔离特性,不能⼆层转发,默认不启⽤该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上⾏端⼝,⽤于转发⼆层数据,只能配置⼀个上⾏端⼝,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显⽰所有VLAN的详细信息S1550E⽀持基于端⼝的VLAN,通过创建不同的user-group来实现,⼀个端⼝可以属于多个user-group,不属于同⼀个user-group的端⼝不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端⼝加⼊到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显⽰user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进⼊并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接⼝[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接⼝静态IP 地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省⽹关(默认⽆⽹关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接⼝[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显⽰管理VLAN接⼝IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接⼝信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接⼝通过DHCP⽅式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显⽰DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端⼝配置[H3C]interface Ethernet0/3 //进⼊端⼝[H3C-Ethernet0/3]shutdown //关闭端⼝[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull //双⼯,可为half,full和auto(缺省) 光⼝和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制⼴播百分⽐为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接⾃环头,必须为全双⼯或者⾃协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须⼀致)[H3C-Ethernet0/3]port access vlan20 //将当前access端⼝加⼊指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端⼝,可多次使⽤该命令[H3C-Ethernet0/3]mdiauto //设置以太端⼝为⾃动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4⼝加⼊汇聚组,1为主端⼝,两端需要同时配置,设置了端⼝镜像以及端⼝隔离的端⼝⽆法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端⼝汇聚模式为根据⽬的MAC地址进⾏负荷分担,可选为 ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端⼝设置为镜像端⼝,必须先设置镜像端⼝,删除时必须先删除被镜像端⼝,⽽且它们不能同在⼀个端⼝,该端⼝不能在汇聚组中,设置新镜像端⼝时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端⼝3和4设置为被镜像端⼝,both为同时监控接收和发送的报⽂,inbound表⽰仅监控接收的报⽂,outbound表⽰仅监控发送的报⽂[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端⼝的统计信息[H3C]display link-aggregation Ethernet0/3 //显⽰端⼝汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端⼝的电路状况七、集群配置S2100只能作为成员交换机加⼊集群中,加⼊后系统名改为'集群名_成员编号.原系统名'的格式.即插即⽤功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启⽤群集功能,缺省为启⽤[H3C]cluster //进⼊群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC，加⼊switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显⽰集群信息[H3C]management-vlan2 //集群报⽂只能在管理VLAN中转发,同⼀集群需在同⼀个管理VLAN中,需在建⽴集群之前指定管理VLAN⼋、QOS优先级配置QoS配置步骤：设置端⼝的优先级,设置交换机信任报⽂的优先级⽅式,队列调度,端⼝限速[H3C-Ethernet0/3]priority7 //设置端⼝优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报⽂的优先级⽅式为cos(802.1p优先级,缺省值),还可以设为dscp⽅式(dscp优先级⽅式)[H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端⼝进⼝速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显⽰队列调度模式及参数[H3C]displaypriority-trust //显⽰优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加⿊洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端⼝⼀的⼀个mac[H3C]mac-address timer aging500 //设置MAC地址表的⽼化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端⼝邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出⼚默认配置,恢复后需重启才能⽣效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启⽤系统⽇志功能,缺省情况下启⽤[H3C]info-center loghost ip192.168.0.3 //向指定⽇志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启⽇志功能,缺省关闭[H3C]info-center loghost level8 //设置系统⽇志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启⽤控制台对调试信息的显⽰,缺省控制台为禁⽤<H3C>terminallogging //启⽤控制台对⽇志信息的显⽰,缺省控制台为启⽤<H3C>terminaltrapping //启⽤控制台对告警信息的显⽰,缺省控制台为启⽤[H3C]displayinfo-center //显⽰系统⽇志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显⽰⽇志缓冲区最近记录的指定数⽬的⽇志信息[H3C]displaytrapbuffer //显⽰告警缓冲区最近记录的指定数⽬的⽇志信息<H3C>resetlogbuffer //清除⽇志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息⼆、H3C交换机vlan配置案例为了避免⼴播报⽂泛滥和通信的安全性，某公司⽹络中使⽤VLAN技术来隔离部门间的⼆层流量。

H3C交换机常用命令

1、破解密码加电重启，启动时按Ctrl+B，出现启动菜单，password为空，选择7，跳过启动配置文件，Y即可。

接着按0重启，进入后修改密码save 即可。

2、清除交换机配置reset saved-configuration——reboot3、配置密码1）设置console密码user-interface aux 0——authentication-mode password——set authentication password cipher 111111——user privilege level 32）设置telnet密码local-user husl——service-type telnet level 3——password cipher 111111，user-interface vty 0 4——authentication-mode scheme——user privilege level 34、修改管理vlanundo interface Vlan-interface 1——vlan 10——management-vlan 10，int vlan 10——ip add x.x.x.x5、GVRP（相当于vtp）全局模式下gvrp——进入端口，配置为trunk，允许所有vlan——gvrp即可，使用dis vlan dy查看是否学习到vlan。

5、端口汇聚SwitchA交换机配置】进入端口E0/1[SwitchA]interface Ethernet 0/1汇聚端口必须工作在全双工模式[SwitchA-Ethernet0/1]duplex full汇聚的端口速率要求相同，但不能是自适应[SwitchA-Ethernet0/1]speed 100进入端口E0/2[SwitchA]interface Ethernet 0/2汇聚端口必须工作在全双工模式[SwitchA-Ethernet0/2]duplex full汇聚的端口速率要求相同，但不能是自适应[SwitchA-Ethernet0/2]speed 100根据源和目的MAC进行端口选择汇聚[SwitchA]link-aggregation 10 mode manualint e1/0/1——port link-aggregation group 106、端口隔离用于实现同一交换机上不同端口之间不能互访。
