多层工业建筑设计PPT精选文档
工业建筑防腐蚀设计规范精选文档
工业建筑防腐蚀设计规范精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-《工业建筑防腐蚀设计规范》（GB/T 50046-95）条文说明日期：2006-2-6 16:46:42?作者：sally?出处：?点击：1239?点数：0修订说明：??? 本规范是根据国家计委计综合[1991]290号文及建设部（91）建标计字第10号文的要求，由化学工业部负责主编，具体由中国寰环化学工程公司会同有关设计、科研共9个单位对原国家标准《工业建筑防腐蚀设计规范》（GBJ46-82）共同修订而成，经建设部1995年7月3日以建标[1995]390号文批准，并会同国家技术监督局联合发布。
??? 这次修订的主要内容有：以定量和定性相结合的方法进行腐蚀性分级；以提高耐久性的方法进行结构设计；增加了地基、桩基、污水处理池、排气筒和室外管架的防护内容，并增删了某些防腐蚀材料。
在本规范的修订过程中，规范修订组进行了广泛的调查研究，认真总结了我国各工业部门建筑防腐蚀的实践经验，同时参考了有关国家标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛地征求了全国有关单位的意见，最后由我部会同有关审查定稿。
??? 本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送中国寰球化学工程公司《工业建筑防腐蚀设计规范》国家标准管理组（地址：北京和平街北口9824信箱，邮编：100029），并抄送化学工业部建设协调司，以便今后修订时参考。
??? 1 总则??? 工业建筑物或构筑物在腐蚀性介质作用下检修频繁，往往达不到其应用的耐久年限。
制定本规范的目的，是从设计角度对建筑、结构从布置、选型直至表面防护等采取一系列合理有效的措施，着重保证主体结构的耐久性，从而确保建筑结构应有的使用寿命。
??? 腐蚀的范围很广，介质种类也多而复杂。
本规范针对工业生产所形成的常见介质对建筑结构的腐蚀，但不包括杂散电流的腐蚀、农业生产或自然环境介质的腐蚀。
厂房建筑设计要点【精选文档】

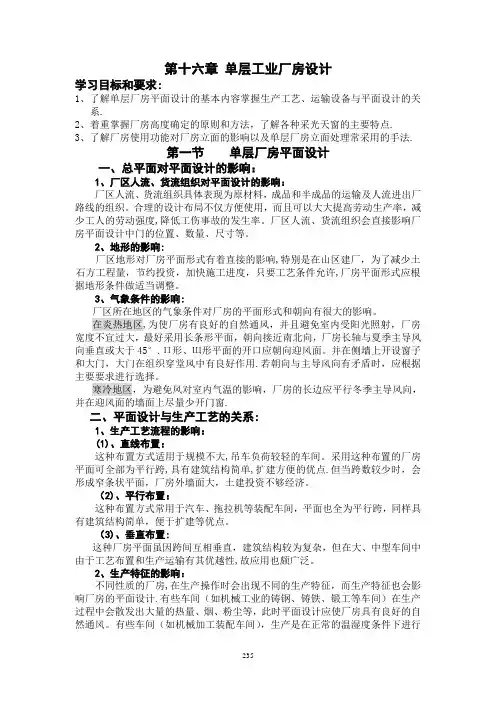

第十六章单层工业厂房设计学习目标和要求:1、了解单层厂房平面设计的基本内容掌握生产工艺、运输设备与平面设计的关系.2、着重掌握厂房高度确定的原则和方法，了解各种采光天窗的主要特点.3、了解厂房使用功能对厂房立面的影响以及单层厂房立面处理常采用的手法.第一节单层厂房平面设计一、总平面对平面设计的影响：1、厂区人流、货流组织对平面设计的影响：厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。
合理的设计布局不仅方便使用，而且可以大大提高劳动生产率，减少工人的劳动强度,降低工伤事故的发生率。
厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。
2、地形的影响:厂区地形对厂房平面形式有着直接的影响,特别是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许,厂房平面形式应根据地形条件做适当调整。
3、气象条件的影响:厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。
在炎热地区,为使厂房有良好的自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于45°.П形、Щ形平面的开口应朝向迎风面。
并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用.若朝向与主导风向有矛盾时，应根据主要要求进行选择。
寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向，并在迎风面的墙面上尽量少开门窗.二、平面设计与生产工艺的关系:1、生产工艺流程的影响：(1)、直线布置：这种布置方式适用于规模不大,吊车负荷较轻的车间。
采用这种布置的厂房平面可全部为平行跨,具有建筑结构简单,扩建方便的优点.但当跨数较少时，会形成窄条状平面，厂房外墙面大，土建投资不够经济。
（2)、平行布置：这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。
（3)、垂直布置:这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置和生产运输有其优越性,故应用也颇广泛。
2019年-建筑制图规范大全-PPT精选文档
第二部分 建筑表现初步
2.3 技法
1）工具－钢笔画（笔、纸） （快速表现）
第二部分 建筑表现初步
2.3 技法
2）线条（白描轮廓） 笔触（以线成面）
第二部分 建筑表现初步
2.3 技法
3）步骤
整体－细部 轮廓－局部 前景－背景
第二部分 建筑表现初步
2.3 技法
4）光影（素描明暗、前后虚实）
第二部分 建筑表现初步
1.9 图样画法－平、立、剖、总平面
平面图－注意问题
1. 平面图的方向宜与总图方向一致；
2. 在同一张图纸上绘制多于一层的平面图时，各层平面图 宜按层数由低向高的顺序从左至右或从下至上布置；
3 .除顶棚平面图外，各种平面图应按正投影法绘制；
4 .建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋 顶平面图应在屋面以上俯视)，图内应包括剖切面及投影方向可 见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、 通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
立面图－注意问题
1）立面图方向，展开立面，平面对应
2）轮廓、构件等，表达主要材料与分隔线等
第一部分 制图规范
1.9 图样画法
3）尺寸、标高等
立面图－注意问题
各主要部位和最高点的标高或主体建筑的总高度；
4）重复构件局部重点表达、图纸表现
1.9 图样画法
室内立面图
为表示室内立面在平面图 上的位置，应在平面图上 用内视符号注明视点位置、 方向及立面编号(图4.1.8)。 符号中的圆圈应用细实线 绘制，根据图面比例圆圈 直径可选择8～12mm。立 面编号宜用拉丁字母或阿 拉伯数字。
2.1 透视画法 注：钢笔线条图
1）画法几何 2）模型 3）计算机
多层工业建筑设计课件
多层厂房的结构形式
（3）现浇钢筋混凝土 框架-剪力墙结构
多层工业建筑设计
●多层工业厂 ●多层工业厂 房设计概述 房平面设计
●多层工业厂 ●多层工业厂 房剖面设计 房立面设计
多层厂房的结构形式
（4）钢框架-支撑结构
（5）钢-混凝土组合结构
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂 筑设计概述 房平面设计 房剖面设计 房立面设计
●多层工业厂 ●多层工业厂 房剖面设计 房立面设计
2.使用范围
（1）工艺流程适于垂直布置的生产厂房。
（2）生产设备、原料及产品质量较轻的厂房。
（3）生产工艺在不同层高上操作的厂房。
（4）对生产环境有特殊要求的的厂房。
多层工业建筑设计
●多层工业厂 ●多层工业厂 房设计概述 房平面设计
●多层工业厂 ●多层工业厂 房剖面设计 房立面设计
不宜分隔成小间布置，这时可采用统间式平面布置。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂 筑设计概述 房平面设计 房剖面设计 房立面设计
3）大宽间式 加大厂房宽度适应生产工段所需大面积、大空间 或高精度的要求。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂 筑设计概述 房平面设计 房剖面设计 房立面设计
1）内廊式 内廊式布置形式适宜于各工段面积不大，生产上既需 相互紧密联系，但又不希望相互干扰的工段。各工段可 按工艺流程的要求布置在各自的房间内，再用内廊（内 走道）联系起来。
多层工业建筑设计
●多层工业建 ●多层工业厂 ●多层工业厂 ●多层工业厂 筑设计概述 房平面设计 房剖面设计 房立面设计
仓库布局与设计-PPT精选文档
例如：在坚硬的地基上采用300mm厚的片石，地 面用200mm厚的混凝土，其建筑承载能力为 5~7t/m2。
四、仓库的典型布置
（1）U型布置
托盘存取系统
货箱拣货系统 散箱拣货系统
入库 进货
物料搬运 越库作业
分类和集中 包装与出货
U型布置特点：物流路线合理，进出口码头资源可以充分
3）计算总共作业时间 进、出货合计作业时间为21000+30780=51780h， 加上25%安全系数为51780×(1+25%)=64725h 4）每年工作时数 52周乘每周工作天数乘每天工作时数， 即52×5×8×2=4 160小时 5）需要门数为总作业时间除年工作时数， 即 64725/4160=15.5≈16 故仓库需要16个收发货门。
仓库的总平面规划
总平面
功能
主要建筑物和构筑物
两 者
仓储作 业区
仓储作业区是仓库的主体。仓库的主 要业务和商品保管、检验、包装、分 类、整理等都在这个区域里进行。
库房、货场、站台，以 及加工、整理、包装场 所等
之
间 要 隔
辅助作 在辅助作业区内进行的活动是为主要 业 区 业务提供各项服务。
维修加工以及动力车间、 车库、工具设备库、物 料库等
⑶不合格品隔离区：
用于暂存质量不合格的商品。处于不合格隔 离状态的商品一般采用红色的标识以区别于其他 状态的商品。
⑷合格品储存区：
用于储存合格的商品。处于合格状态的商品 一般采用绿色的标识以区别于其他状态的商品。
三、仓库的立体规划
⑴库房、货场、站台标高布局。一般汽车站台 高出路面0.9~1.2m，宽度不少于2m；铁路站台高 出轨面1.12m，宽度不少于3m。
《工业建筑供暖通风与空气调节设计规范》GB50019PPT精选文档
编制单位
主编单位:中国有色工程有限公司
中国恩菲工程技术有限公司
参编单位:
中国疾病预防控制中心 中国电子工程设计院 中治京诚工程技术有限公司 上海市机电设计研究院有限公司 中国航空规划建设发展有限公司 广东启源建筑工程设计院有限公司 机械工业第六设计研究院有限公司 中国昆仑工程公司 中国瑞林工程技术有限公司
GBT50466-2008 6化工采暖通风与空气调节设计规范
HGT 20698-2009 7水利水电工程采暖通风与空气调节设计规范
SL 490-2010 8石油化工采暖通风与空气调节设计规范
SHT3004-2011
12
调查研究
1、搜集整理《采暖通风和空气调节设计规范》 （GB50019-2003）执行过程中的反馈意见，并对反馈意
3 立足GB50019-2003的主要结构，扩充、细化工业部分内容，注重规范的完 整性，并形成自己鲜明的特色。
5 增加近年来的新技术、新方法、体现新政策，力求合理完善； 6 协调与现行的本专业各行业规范之间的关系，吸纳他们中先进、通用的内容 7 协调与《民用建筑暖通空调设计规范》的关系，借鉴其先进适用部分，避免
本规范由我部标准定额研究所组织中国 计划出版社出版发行。
住房城乡建设部
2015 年 5 月 11 日
10
1 GB50019-2015修订原则
1 贯彻执行国家有关法律、法规和方针、政策，密切结合自然条件，合理利 用资源，做到技术先进、经济合理、安全适用。
2 编制完性、先进性，要在基础理论水平、工艺技术水平、质量 上、合理性、适应性、可操作性等方面达到较高的高度。
《工业建筑供暖通风与空气调节设计规范》
GB50019-2015
某企业多层员工宿舍楼建筑设计施工图
建筑结构抗震的设计第6章多层砌体房屋抗震的设计-精选文档
§6.2 砌体房屋抗震设计的一般规定
6.2.1 建筑布置及结构体系 1.对于多层砌体结构房屋，应优先采用横墙承重的结构布置 方案，其次考虑采用纵横墙共同承重的结构布置方案，避免采用
纵墙布置方案。不应采用砌体墙和混凝土墙混合承重的结构体系。
2.纵横向砌体抗震墙的布置应符合下列要求：
墙体是主要的抗侧力构件，因此要求纵横墙应对称、均匀布 置，沿平面应对齐、贯通，同一轴线上墙体宜等宽匀称，沿竖向 宜上下连续；
坏；8度区内多数房屋达到中等破坏； 9度区内，多数结构出现严
重破坏；10度及以上地震区内，大多数房屋倒毁。上述事实说明，
多层砖房的抗破坏能力较低，但仍具有较高的抗倒塌能力。通过
抗震设计，使砌体结构在 8度区内保持不出现中等以上的破坏、 在10度区内不出现倒塌的目标是可以实现的。
震 害 现 象 由于地震力的反复作用，多形成交叉裂缝。房屋的纵 墙，则会因出平面的弯曲破坏造成大面积的墙体甩落。而 在扭转地震力的作用下，房屋的端部尤其是墙角处易于产 生应
设置墙体，缝宽应根据烈度和房屋高度确定，可采用70～
100mm： 1）房屋立面高度差在6m以上 ；
2）房屋有错层，且楼板高差大于层高的1/4 ；
3）各部分结构刚度、质量截然不同。 4.楼梯间不宜设置在房屋的尽端和转角处，否则应采取局部加 强措施。 5.不应在房屋转角处设置转角窗。 6. 横墙较少、跨度较大的房屋，宜采用现浇钢筋混凝土楼、 屋盖。
交叉裂缝
图1
整片墙体被甩落
墙体转角的破坏
图 2 砌体房 屋倒塌
图3砌 体房屋 墙体开 裂
图 4 楼梯 间震 害
图 5 楼屋 盖破 坏
图6 突出屋面的女儿墙根部断裂
图7 防震缝两侧墙体碰撞破坏
建筑设计说明【精选文档】
设计说明第一章建筑设计说明一、设计依据1)工程设计任务书2)规划主管部门提供的红线图或控规。
3)《建筑设计防火规范》GB 50016—20144)《民用建筑设计通则》GB 50352—20055)《汽车库、修车库、停车场设计防火规范》GB 50067-20146)《无障碍设计规范》GB 50763—20127)其他国家相关标准和规范二、项目概况本项目为xxxxx。
位于泉州市德化县龙浔镇宝美中小企业创业园（二期）内。
用地面积为5600.4㎡，总建筑面积为15215.93㎡（其中地上建筑面积为12320。
88㎡，地下建筑面积为2895。
05㎡）.方案设计将文化和时代性结合起来，塑造融人文、技术和艺术性一体的具有时代特色的地标建筑.遵循“现代、实用、大气、舒适、高效”的原则，力求功能与造型的和谐统一、体现强烈的时代感和行业气息，体现德化新时代、新城区的发展面貌.三、基地条件分析用地情况本案用地地貌起伏多变,南高北低。
东面接规划道路,北面为山坡,西面及南面与其他规划用地相接。
交通条件基地未来的规划是东接规划道路，基地内设环形消防通道，在南北两头开口。
项目情况本项目位于泉州市德化县龙浔镇宝美中小企业创业园（二期）内，用地性质为工业用地(其他制造业)，建筑主要功能为陶瓷研发厂房及仓库.四、设计理念与目标城市文化德化制瓷历史悠久，是我国陶瓷文化发祥地和三大古瓷都之一，陶瓷产品80%以上外销，销往190多个国家和地区，是福建省十大重点出口县(市）之一、全国最大的工艺陶瓷生产和出口基地。
世界手工艺理事会专家组授予福建德化县“世界陶瓷之都”称号。
设计理念建筑造型吸收国外先进设计理念，运用造型手法，进行表皮设计。
立面材料采用蜂窝砖，仿石面砖，玻璃等材质，充分考虑了当地传统文化与新材料的结合。
五、防火设计该建筑为高度不超过24米的多层厂房，耐火等级为二级、存放物品为泥料，陶瓷制品及相关设备等等，火灾危险性类别为丁类、戊类.地上疏散距离不限，地下疏散距离为60米（地下为戊类厂房）。
篇多层工业建筑设计精品PPT课件
1、建筑物占地面积较小。 2、厂房进深较小。 3、交通运输面积达。 4、由于要在楼层上布置设备，受梁板结构的制约，柱网尺寸 较小，通用性相对受局限。 5、由于布置荷载大、设备大等，结构计算和构造处理复杂。
2020/12/15
2
4章 多层工业建筑设计
多层通用厂房是专门为出租或出售而建 造的没有固定工艺要求的通用性强的多层厂 房，也叫单元厂房或工业大厦。
15
4章 多层工业建筑设计
三、柱网选择
多层厂房的柱网由于受楼层结构的限制，其尺寸一般较单 层厂房小。柱网的选择是平面设计的主要内容之一，选择时首 先应满足生产工艺的需要，并应符合《建筑模数协调统一标准 》和《厂房建筑模数协调标准》的要求。此外，还应考虑厂房 的结构形式、采用的建筑材料、构造做法及在经济上是否合理 等。现结合工程实践，将多层厂房的柱网概括为以下几种类型 。
三、结构方案
厂房结构形式的选择首先应该结合生产工艺及层数的要 求进行。其次还应该考虑建筑材料的供应、当地的施工安 装条件、构配件的生产能力以及基地的自然条件等。
2020/12/15
5
4章 多层工业建筑设计
目前我国多层厂房承重结构按其所用材料的不同一般有 ： l、混合结构
有砖墙承重和内框架承重两种形式。
2020/12/15
16
4章 多层工业建筑设计
2020/12/15
17
4章 多层工业建筑设计
图18－5
2020/12/15
18
4章 多层工业建筑设计
５.４.３ 梯、电梯布置及人、货流组织方式
一.楼、电梯布置 楼梯布置原则： ①人货互不交叉和干扰，布置在行人易于发现的部位； ②在底层最好能直接与出入口相联接。 电梯布置原则： ①方便货运，最好布置在原料进口或成品、半成品出口处； ②尽量减少水平运输距离，以提高电梯运输效率； ③水平运输通道应有一定宽度，在电梯间出入口前，需留出 供货物临时堆放的缓冲地段； ④电梯间在底层平面最好应有直接对外出入口； ⑤电梯间附近宜设楼梯或辅助楼梯，以便在电梯发生故障或 检修时能保证运输。
新编第四章工厂总平面设计精选文档PPT课件
例：
第一节 总平面设计的内 容、原则和步骤
一、基本内容 1、平面布置设计
2、竖向布置设计
3、运输设计
4、管线综合设计
5、绿化设计
❖ 工厂绿化是城镇绿化的一部分。 ❖ 现代化发酵药厂要求高标准卫生条件。
（GMP、FDA认证等）
❖ 主要内容：绿化方式选择、绿化区布置等。
例※2衡：诺生物科技 总平面图
衡诺总布局图（250亩）
※ 华药总厂、丽珠新北江等总平面
例布局3：
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
四、总平面布置的形式分类
1、总平面水平向布置
1）区带式布置（最常用）： ❖ 以发酵/提取车间的定位布置，带起辅
助车间、动力车间的逐一布置。 ❖ 特点：中心突出，各区功能分明。
例：
2）周边式布置：
❖ 有时厂址地形不规则、或厂区两面以上 与城市主干道相邻，出于城市规划要求：
❖ 生产车间环绕在厂区四周，从厂大门处 开始布置，逐一布置辅助车间和动力车 间。
二、总平面设计的原则
三、总平面设计的步骤
1、初步设计阶段
2、施工图阶段
例：
（第一稿）
例：
（第二稿）
第二节 工厂总平面布 置的形式
一、工厂组成
二、厂区划分
三、建、构筑物的布置位置
例：诚志生物工程公司
2、辅助车间建筑物
❖ 应安排在服务对象的最近距离。
❖ 如：原料仓库应靠近发酵/提取车间； 水泵房、循环水站靠近发酵车间； 可布置厂区两侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1 多层工业建筑概论
•随着科学技术的发展、工艺和设备的进步、工业用地的日趋 紧张，多层厂房在机械、电子、电器、仪表、光学、轻工、 纺织、化工和仓贮等行业中已具有举足轻重的地位，多层工 业厂房在整个工业建筑中所占的比重将会越来越大。
4.1 多层工业建筑概论
8
4.1.3 多层厂房结构方案 2．钢筋混凝土结构
钢筋混凝土结构是我国目前采用最广泛的一种结构。 优点：它的构件截面较小，强度较大。能适应层数较 多、荷重较大、需要空间较大的厂房。
9
4.1.3 多层厂房结构方案 2．钢筋混凝土结构 (1) 框架结构
分类：梁板式结构和无梁楼板结构两种。 梁板式结构可分为：横向承重框架、纵向承重框架及纵 横向承重框架三种。
18
4.2 生产工艺流程和柱网选择 4.2.2 平面形式 （三）大宽度式 (c) 环状布置通道（通道在中间）
19
4.2 生产工艺流程和柱网选择 4.2.2 平面形式 （四）混合式
20
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线 设计原则 满足生产工艺的需要 符合《建筑模数协调统一标准》（GBJ2—86） 《厂房建筑模数协调标准》（GBJ6—86） 经济合理性、施工可能性
6
4.1 多层工业建筑概论 4.1.3 多层厂房结构方案 1．混合结构 2．钢筋混凝土结构 3．钢结构
7
4.1.3 多层厂房结构方案 1.混合结构 : 组成：为钢筋混凝土楼（屋）盖和砖墙承重的结构 分类：墙承重和内框架承重二种型式。 适用：一般适用于楼面荷载不大，又无振动设备。层数 在 五层以下的中小型厂房。在地震区亦不宜选用。
• 多层厂房柱网的几种主要类型 (c) 对称不等跨式柱网
（6.0＋7.5＋7.5＋6.0） ×6.0m（仪表类）；
（1.5＋6.0＋6.0＋1.5） ×6.0m（轻工类）；
（7.5＋7.5＋12.0 ＋7.5＋7.5） ×6.0m及（9.0＋12.0＋9.0） ×6.0m（机械类）
25
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
4
通用厂房实例
生产区
生活间、行政办公
5
4.1 多层工业建筑概论 4.1.2 多层厂房的适用范围
（1）生产工艺流程适于垂直布置的企业 （2）楼面荷载小于2t/m2 （3）生产上要求在不同层高上操作的企业 （4）生产工艺对生产环境有特殊要求的企业（如恒温恒
湿、净化洁净、无尘无菌等） （5）当建筑用地紧张及城建规划需要时
人流货流同门进入
29
人流货流分门布置
30
4.3 楼、电梯间和生活间布置 4.3.2 生活间及辅助房间的布置
4.1.1 多层厂房的特点
（1）建筑物占地面积小 （2）厂房宽度较小 （3）交通运输面积大 （4）由于多层厂房在楼层上要布置设备，受梁板结构经济 合理性的制约，厂房柱网尺寸较小，使得厂房的通用性较 小，不利于工艺改革和设备更新
（5）当楼层上布置振动较大的设备时，结构计算和构造处 理复杂
4.1择 4.2.3 柱网选择和定位轴线 跨度（进深）应采用扩大模数15M数列 柱距（开间）应采用扩大模数6M数列
22
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
• 多层厂房柱网的几种主要类型 (a)内廊式
常见的柱距 d——6.0m a、c——6.0m、6.6m 及7.2m等； b——2.4m、2.7m及 3.0m。
12
第4章 多层工业建筑设计
4.2 生产工艺流程和柱网选择 柱网选择 1、满足生产工艺的要求。 2、全面考虑：运输设备、生活辅助用房的布置、地基的形 状、厂房方位。
13
4.2 生产工艺流程和柱网选择 4.2.1 生产工艺特点和平面布置 按生产工艺流向的不同，多层厂房的生产工艺流程的布 置可归纳为以下三种类型
仪表、电子、电器等 类企业中应用较多
23
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
• 多层厂房柱网的几种主要类型 (b)等跨式柱网
d——6.0m， a——6.0m、7.5m、9.0m、
10.5m及12.0m等
适用于机械、轻工、仪表、 电子、仓库
24
4.2 生产工艺流程和柱网选择 4.2.3 柱网选择和定位轴线
多层通用厂房是 专门为出租或出 售而建造的没有 固定工艺要求的 通用性强的多层 厂房，也叫单元 厂房或工业大厦
4.1.1 多层厂房的特点 通用厂房的特点
（1）具有多种单元类型以满足不同厂家需要； （2）具有较大柱距、跨度及层高； （3）有明确的楼面、地面允许使用荷载； （4）厂房内各单元留有水、电、气接口，并分户计量； （5）各单元有独立的厕浴等卫生设施 （6）厂房只做简单装修，厂家租购后做二次装修； （7）厂房有完整的消防设施
10
4.1.3 多层厂房结构方案 2．钢筋混凝土结构 （2）框架—剪力墙结构
框架与剪力墙共同工作的结构形式，具有较大的承载力。 一般适用于层数较多，高度和荷载较大的厂房。
11
4.1.3 多层厂房结构方案 2．钢筋混凝土结构 （3）无梁楼板结构
无梁楼板结构系由板、柱帽、柱和基础组成。 其特点是没有梁。因此楼板底面平整、室内净空可有效 利用。
• 多层厂房柱网的几种主要类型 (d) 大跨度式柱网
跨度a大于12m
26
第4章 多层工业建筑设计 4.3 楼、电梯间和生活间布置
布置原则 人流、货流互不干扰； 位置明显、易找； 数量及布置应满足有关防火安全疏散的要求。
27
4.3 楼、电梯间和生活间布置 4.3.1 楼、电梯间的布置
28
4.3.1 楼、电梯间的布置 常见的楼电梯间与出入口间关系的处理有两种方式
14
4.2 生产工艺流程和柱网选择 4.2.2 平面形式 （一）内廊式
15
4.2 生产工艺流程和柱网选择 4.2.2 平面形式 （二）统间式
16
4.2 生产工艺流程和柱网选择 4.2.2 平面形式 （三）大宽度式 (a) 交通运输枢纽及生活辅助用房布置在厂房
17
4.2 生产工艺流程和柱网选择 4.2.2 平面形式 （三）大宽度式 (b) 环状布置通道（通道在外围）
