单层 多层工业建筑设计
工业建筑设计
PPT文档演模板
工业建筑设计
• 四、其它运输设备
交通车 传送带 提升机等
• 起重运输设备与 平面设计关系
平面布置、平面尺寸与设备适应 平面相关设施配套
PPT文档演模板
工业建筑设计
厂房平面轮廓形式：
• 一般形式：矩形、方形等；特殊形式：L形、 П形、Щ形等；
• （一）矩形平面 –跨度平行布置：适用于直线式的生产工艺 流程和往复式的生产工艺流程 – ①各段之间靠得较紧，运输路线短捷，工 – 艺联系紧密，工程管线较短； – ②形式规整,占地面积少； – ③结构构造简单,造价低,施工快； – ④室内采光通风容易解决。
理性
–①扩大柱网能适应工艺变更和设备更新 –②扩大柱网能扩大生产面积，节约用地 –③扩大柱网能加快建设速度 –⑤利于大型设备的布置及物品运输 –④扩大柱网能提高吊车的服务范围
PPT文档演模板
工业建筑设计
柱网尺寸——跨度
PPT文档演模板
工业建筑设计
柱网尺寸——柱距
• 根据《厂房建筑模数协调标准》规定：
毗连式生活间 独立式生活间 厂房内部生活间
PPT文档演模板
工业建筑设计
单层厂房剖面设计
• 平面设计
–主要从平面形式、柱网选择、平面组合等 方面解决生产对厂房提出的各种要求；
• 剖面设计
–主要从厂房的建筑空间处理上满足生产对 厂房提出的各种要求。
• 剖面设计的内容
–确定厂房高度； –处理车间的采光、通风和屋面排水问题； –合理选择围护的形式及其构造。
PPT文档演模板
工业建筑设计
• 二、工业建筑设计的要求 1、满足生产工艺的要求 2、满足建筑技术要求
1）坚固性、耐久性应符合建筑的使用年限。 2）应具有通用性和改建、扩建的可能性。 3）应遵守《厂房建筑模数协调标准》及《建
单层工业厂房设计
装配式钢筋混凝土骨 架结构厂房示意图
第一章
钢结构厂房示意
01 添 加 标 题
单层工业厂房内部的起重运输设备
0 3 梁式吊车
单击此处添加小标题
02 单轨悬挂式吊车
单击此处添加小标题
0 4 桥式吊车
单击此处添加小标题
单轨悬挂式吊车
W=1~2t
梁式吊车
单层厂房定位 轴线示意
横向定位轴线
中间拄与横向定位 轴线的联系；
横向伸缩缝、防震 缝与横向定位轴线 的联系。
3、山墙 与横向定 位轴线的 联系
承重山墙横向 定位轴线
纵向定位轴线
单层厂房的纵向定位轴线主要用来标注厂房 纵向构件，如屋架的长度(标志尺寸)。墙和 柱与纵向定位轴线的联系方式，要求构造简 单、结构合理、保证吊车运行所需尺寸。
单跨、双跨及 多跨厂房
混合层数厂房
工业建筑的特点：
工艺当先
体型高大
屋顶构造复杂
结构特殊
工业建筑的设计要求 满足生产工艺要求 满足建筑技术的要求 满足建筑经济要求 满足卫生及安全要求
二．单层工业建筑的结构类型
三．骨架承重结构
○ 简称骨架结构，系由柱子、屋架、或屋面大梁（或其他 屋盖结构）等承重构件组成。内外墙一般不承重，只起 维护和分割作用。
第7章 单层
工业建筑设计
工业建筑也称工业厂房，是产品生产及工人操 作的场所，是为工业生产服务的。因此，工业 厂房首先必须满足生产要求，能够布置和保护 生产设备，同时必须创造良好的生产环境和劳 动保护条件，以保证产品质量，保护工人的身 体健康，提高劳动效率。这就要求工业厂房的 设计和构造要做到和民用建筑一样，体现适用、 安全、经济、美观的建筑方针。

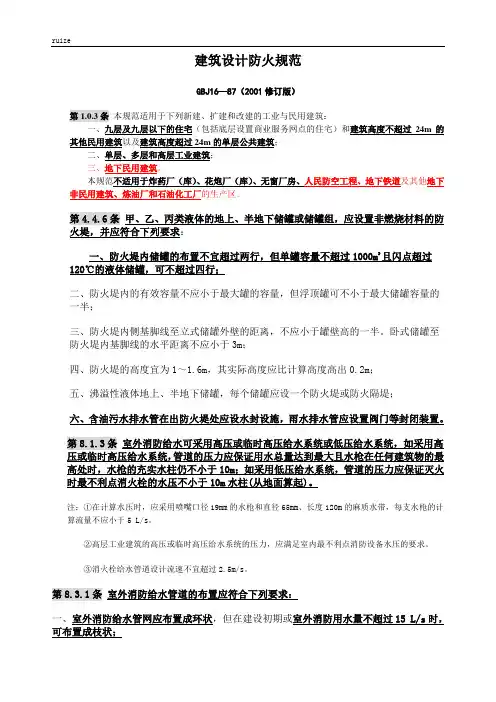

建筑设计防火规范
建筑设计防火规范GBJ16—87（2001修订版）第1.0.3条本规范适用于下列新建、扩建和改建的工业与民用建筑：一、九层及九层以下的住宅（包括底层设置商业服务网点的住宅）和建筑高度不超过24m的其他民用建筑以及建筑高度超过24m的单层公共建筑；二、单层、多层和高层工业建筑；三、地下民用建筑。
本规范不适用于炸药厂（库）、花炮厂（库）、无窗厂房、人民防空工程、地下铁道及其他地下非民用建筑、炼油厂和石油化工厂的生产区。
第4.4.6条甲、乙、丙类液体的地上、半地下储罐或储罐组，应设置非燃烧材料的防火堤，并应符合下列要求：一、防火堤内储罐的布置不宜超过两行，但单罐容量不超过1000m3且闪点超过120℃的液体储罐，可不超过四行；二、防火堤内的有效容量不应小于最大罐的容量，但浮顶罐可不小于最大储罐容量的一半；三、防火堤内侧基脚线至立式储罐外壁的距离，不应小于罐壁高的一半。
卧式储罐至防火堤内基脚线的水平距离不应小于3m；四、防火堤的高度宜为1～1.6m，其实际高度应比计算高度高出0.2m；五、沸溢性液体地上、半地下储罐，每个储罐应设一个防火堤或防火隔堤；六、含油污水排水管在出防火堤处应设水封设施，雨水排水管应设置阀门等封闭装置。
第8.1.3条室外消防给水可采用高压或临时高压给水系统或低压给水系统，如采用高压或临时高压给水系统，管道的压力应保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m；如采用低压给水系统，管道的压力应保证灭火时最不利点消火栓的水压不小于10m水柱(从地面算起)。
注：①在计算水压时，应采用喷嘴口径19mm的水枪和直径65mm、长度120m的麻质水带，每支水枪的计算流量不应小于5 L/s。
②高层工业建筑的高压或临时高压给水系统的压力，应满足室内最不利点消防设备水压的要求。
③消火栓给水管道设计流速不宜超过2.5m/s。
第8.3.1条室外消防给水管道的布置应符合下列要求：一、室外消防给水管网应布置成环状，但在建设初期或室外消防用水量不超过15 L/s时，可布置成枝状；二、环状管网的输水干管及向环状管网输水的输水管均不应少于两条，当其中一条发生故障时，其余的干管应仍能通过消防用水总量；三、环状管道应用阀门分成若干独立段，每段内消火栓的数量不宜超过5个；四、室外消防给水管道的最小直径不应小于100mm。
单层工业厂房构造-PPT
排架结构
纵向连系构件
支撑体系
大家好
6
15.1.3 单层工业厂房起重运输设备
单轨悬挂式吊车
大家好
7
15.1.4 标注厂房定位轴线
纵向定位轴线；横向定位轴线
大家好
8
二、纵向定位轴线 纵向定位轴线在柱身通过处是屋架或屋面大梁标志尺寸端部的位置，也是大型屋面板边缘的位置。 (一) 边柱、边墙与纵向定位轴线 两条定位轴线间距离（厂房跨度）与吊车跨度之间的关系满足： L-LK=2e 对边柱而言，纵向定位轴线的标定与吊车桥架端头长度B、桥架端头与上柱内缘的安全缝隙宽度Cb以及上柱宽度h有关。
单层工业厂房构造
通过学习单层工业厂房的构造，了解单层工业厂房的类型、组成；掌握单层工业厂房主要结构构件及构造做法。
大家好
1
大家好
2
引例
某金工装配车间的平面示意图如图15.1所示，厂房跨度分别为12m、12m、18m，横向装配间跨度为18m，柱距为6m。各跨在△位置设置通行大门，大门尺寸为3300×3000mm。每个柱距内设侧窗，中间跨内设有天窗。吊车采用桥式吊车，分别为10t、20/5、30/5t，中级工作制。 请你分析工业建筑与民用建筑的异同，划分厂房定位轴线，确定厂房构造方案。
大家好
30
墙板的布置1) 横向布置 2) 竖向布置3) 混合布置
大家好
31
2.侧窗特点：构造简单、造价低廉、视野开阔。 单侧采光适合于进深小的厂房。 双侧采光适合于进深大的厂房。 高低侧窗的结合布置采光可改善厂房的采 光均匀度。构造：
大家好
33
大家好
34
4. 地 面
大家好
35
（3）地面细部构造
(完整版)《房屋建筑学》房屋建筑学·第1-9章·习题库
《房屋建筑学》第1章绪论第3章建筑总平面设计第4章建筑平面设计第5章建筑剖面设计第6章建筑体型和立面设计第7章单层工业建筑设计第8章多层工业建筑设计第9章结构与建筑的关系第1章绪论一、单项选择题1、下面全属于建筑物的是（）。
A. 住宅、电塔B. 学校、堤坝C. 工厂、商场D. 烟囱、水塔2、普通建筑物和构筑物的设计使用年限( )。
A. 100年B. 50年C. 25年D. 70年3、建筑高度大于多少米的民用建筑为超高层建筑？（）A. 24mB. 50mC. 100mD. 120m4、普通建筑耐火等级为一级的承重墙燃烧性能和耐火极限应满足（）。
A.难燃烧体，3.0hB. 非燃烧体，2.0hC.难燃烧体，4.0hD. 非燃烧体，3.0h5、如右图所示，该图为风向频率玫瑰图，表示全年主导风向为（）。
A. 西北风B. 南北风C. 西南风D. 东北风二、多项选择题1、我国的建筑方针是全面贯彻（）方针。
A. 适用B. 安全C. 经济D. 美观2、下列属于建筑设计程序的是（）。
A. 初步设计B. 施工图设计C. 技术设计D. 结构设计3、下列数字符合建筑模数统一制要求的是（）。
A. 1200mmB. 300mmC. 130mmD. 1560mm4、分模量的基数（）A. M/5B. M/2C. M/3D. M/105、《高层民用建筑设计防火规范》中规定高层建筑的概念为（）。
A．建筑高度超过24米的公共建筑B. 建筑高度超过100米的公共建筑C．8层以上的居住建筑（包括首层设置商业服务网点的住宅）D．10层和10层以上的居住建筑（包括首层设置商业服务网点的住宅）三、填空题1、从广义上讲，建筑是指与的总称。
2、建筑的基本要素有三个方面,即、和。
3、建筑物的耐火等级是由其组成构件的和来确定。
4、我国现行基本模数的数值，表示符号为。
5、建筑工程设计的内容包括：、、。
参考答案：【单选题】1-5 CBCDD 【多选题】1、ABCD 2、ABC 3、AB 4、ABD 5、AD 【填空题】1、建筑物、构筑物2、建筑功能、建筑技术、建筑形象3、燃烧性能、耐火极限4、100mm、M5、建筑设计、结构设计、设备设计第3章建筑总平面设计一、单项选择题1、规划对用地范围的控制多是由建筑（）与道路（）共同来完成的.A. 红线，蓝线B. 蓝线，绿线C. 红线，红线D. 蓝线，蓝线2、当基地坡度大于（），房屋平行于等高线布置对朝向不利时常采用垂直或斜交于等高线的布置方式.A. 15%B. 17%C. 20%D. 25%3、在建筑总平面图设计中应根据（）的性质和要求进行绿化设计.A. 建筑B. 建筑群C. 人口D. 交通4、（）是场地中活动载体的功能的体现.A. 建筑B. 绿地C. 设施D. 道路5、建筑群体在场地中的布局以（）为核心，建筑围合空间.A. 空间B. 地形C. 建筑D. 环境二、多项选择题1、建筑周围的自然环境，主要包括（）。

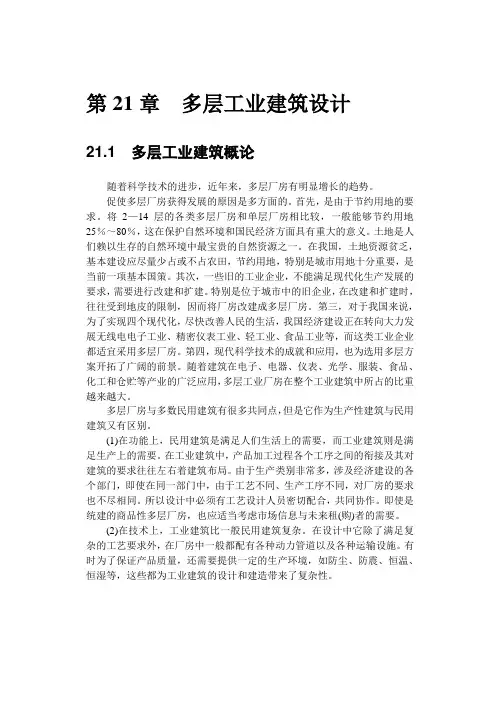

第21章 多层工业建筑设计
第21章多层工业建筑设计21.1 多层工业建筑概论随着科学技术的进步，近年来，多层厂房有明显增长的趋势。
促使多层厂房获得发展的原因是多方面的。
首先，是由于节约用地的要求。
将2—14层的各类多层厂房和单层厂房相比较，一般能够节约用地25％～80％，这在保护自然环境和国民经济方面具有重大的意义。
土地是人们赖以生存的自然环境中最宝贵的自然资源之一。
在我国，土地资源贫乏，基本建设应尽量少占或不占农田，节约用地，特别是城市用地十分重要，是当前一项基本国策。
其次，一些旧的工业企业，不能满足现代化生产发展的要求，需要进行改建和扩建。
特别是位于城市中的旧企业，在改建和扩建时，往往受到地皮的限制，因而将厂房改建成多层厂房。
第三，对于我国来说，为了实现四个现代化，尽快改善人民的生活，我国经济建设正在转向大力发展无线电电子工业、精密仪表工业、轻工业、食品工业等，而这类工业企业都适宜采用多层厂房。
第四，现代科学技术的成就和应用，也为选用多层方案开拓了广阔的前景。
随着建筑在电子、电器、仪表、光学、服装、食品、化工和仓贮等产业的广泛应用，多层工业厂房在整个工业建筑中所占的比重越来越大。
多层厂房与多数民用建筑有很多共同点，但是它作为生产性建筑与民用建筑又有区别。
(1)在功能上，民用建筑是满足人们生活上的需要，而工业建筑则是满足生产上的需要。
在工业建筑中，产品加工过程各个工序之间的衔接及其对建筑的要求往往左右着建筑布局。
由于生产类别非常多，涉及经济建设的各个部门，即使在同一部门中，由于工艺不同、生产工序不同，对厂房的要求也不尽相同。
所以设计中必须有工艺设计人员密切配合，共同协作。
即使是统建的商品性多层厂房，也应适当考虑市场信息与未来租(购)者的需要。
(2)在技术上，工业建筑比一般民用建筑复杂。
在设计中它除了满足复杂的工艺要求外，在厂房中一般都配有各种动力管道以及各种运输设施。
有时为了保证产品质量，还需要提供一定的生产环境，如防尘、防震、恒温、恒湿等，这些都为工业建筑的设计和建造带来了复杂性。
《工业建筑设计》课件
详细描述
车间建筑设计需要考虑生产工艺流程、设备安装和维 护、工作环境等方面的因素，同时要注重车间的安全 性和环保性。在实践中，需要充分了解车间的生产需 求和特点，进行合理的功能布局和空间规划，并采用 适当的建筑形式和材料，以提高车间的生产效率和设 备维护水平。
某实验室的建筑设计实践
总结词
实验室建筑设计的实践经验
详细描述
工业建筑的电气照明系统包括电力系统（ power system）和照明系统（lighting system）两个部分。电力系统负责提供稳 定的电力供应，保障生产设备的正常运行； 照明系统则负责提供足够的照明，确保工作 区域的视线清晰，提高工作效率。
工业建筑的消防安全系统
要点一
总结词
消防安全系统是工业建筑中的重要安全设施之一，它负责 及时发现和处理火灾等安全事故，保障人员和财产安全。
某工厂的建筑设计实践
总结词
工厂建筑设计的实践经验
详细描述
工厂建筑设计需要考虑生产工艺流程、物流运输、环境 保护等方面的因素，同时要注重工厂的安全性和可持续 性。在实践中，需要充分了解工厂的生产需求和特点， 进行合理的功能布局和空间规划，并采用适当的建筑形 式和材料，以满足工厂的生产和安全要求。
某仓库的建筑设计实践
03
CATALOGUE
工业建筑的结构与构造
工业建筑的结构体系
混合结构体系
采用钢筋混凝土和砌体材料混合 构建，具有较好的承载能力和稳
定性。
框架结构体系
以框架结构为主，通过梁、柱等 构件组合形成空间受力体系，提
供较大的使用空间和灵活性。
钢结构体系
采用钢材作为主要结构材料，具 有较高的强度和刚度，适用于大
行车轨道
多层工业厂房结构设计常见问题及解决方法探讨
多层工业厂房结构设计常见问题及解决方法探讨摘要：随着政策的不断调整，当前工业用地日益紧张，为满足生产发展的实际需求，多层工业厂房应运而生。
但是，多层工业厂房在设计时，由于其结构与常规厂房不同，因此存有开洞多、跨度大、荷载大等特点，在设计的过程中必须要规避常见问题，才能保证多层工业厂房结构设计的合理性，并在压缩成本保证质量的同时，提升建设价值。
关键词：多层工业厂房；结构设计；常见问题；解决方法前言伴随经济发展速度的全面提升，单一的厂房结构已经无法满足现代生产的实际需要。
而为迎合工业企业发展的需求，并扩大其生产力，当前工业厂房在设计上以多功能为基础进行了优化，开展了多层工业厂房的设计。
但是，由于其结构具备特色，因此在实际应用时出现了较多问题，只有通过不断总结进行分析，这样才能对当前问题进行有效处理，并提升设计的合理性和科学性。
一、多层工业厂房结构设计的要点在现代化加工生产的过程中，多层工业厂房的设计解决了厂房用地紧张的问题。
但是，由于多层工业厂房楼层较多，因此在厂房结构的设计过程中，必须保证工业厂房有电梯，这样才能满足运输、存储的需求。
同时，工业厂房在布局上必须对电梯间的位置进行优化设计。
在当前工业厂房的设计中，主要以电梯井筒形式进行设计。
虽然具备着较强的刚度，但对其位置有严格的要求[1]。
并且，在设计的过程中，端部位置和角部位置更为合适。
而现代工业厂房在加工生产的过程中会应用到较多的机械设备，并且部分工业厂房的建筑位置处于地震带上，多层工业厂房必须保证抗震等级符合要求。
进而在细节设计上，针对后浇带位置的设置必须放置在结构最小受力影响区段。
在宽度选择上，必须满足规范，不设防震缝或少设防震缝。
与此同时，多层厂房在设计的过程中存有大尺寸跨度需求，只有增大柱距，保证空间的开阔性，才能为生产加工提供保障。
一般来讲，在横向框架的设置上，可以通过控制手段进行优化，而针对纵向框架以及横向框架的整合来看，需要通过周期性控制来满足抗震需求，这种方法也能保证其经济性。
单层多跨厂房课程设计
单层多跨厂房课程设计一、课程目标知识目标：1. 让学生理解单层多跨厂房的基本结构特点，掌握其设计原则和施工要点；2. 使学生掌握厂房内部空间布局的设计方法，包括设备布局、物流动线等；3. 让学生了解单层多跨厂房的建筑材料及其性能，能够合理选择和应用。
技能目标：1. 培养学生运用CAD等软件绘制单层多跨厂房平面图、立面图和剖面图的能力；2. 提高学生分析和解决实际工程问题的能力，能够根据需求进行厂房设计；3. 培养学生团队协作和沟通表达的能力，能够就设计方案进行讨论和修改。
情感态度价值观目标：1. 培养学生对工业建筑设计的兴趣和热情，激发创新意识；2. 培养学生严谨、认真、负责的学习态度，注重实践与理论相结合；3. 增强学生的环保意识，注重绿色建筑设计，降低能耗。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够独立完成单层多跨厂房的设计方案，包括平面图、立面图和剖面图；2. 学生能够在设计方案中合理考虑设备布局、物流动线等因素，提高生产效率；3. 学生能够根据设计需求，选择合适的建筑材料，并说明其性能特点；4. 学生能够在团队协作中发挥个人优势，积极参与讨论和修改设计方案；5. 学生能够关注绿色建筑设计，将环保理念融入到厂房设计中。
二、教学内容1. 厂房建筑概述：介绍厂房建筑的发展历程、分类及单层多跨厂房的特点；教材章节：第一章第一节2. 单层多跨厂房结构设计：讲解厂房结构形式、受力特点及设计原则；教材章节：第二章第一节3. 厂房内部空间布局设计：分析设备布局、物流动线、安全疏散等方面内容；教材章节：第三章第一节4. 建筑材料选择与应用：介绍常见厂房建筑材料（如混凝土、钢材等）的性能及选用标准；教材章节：第四章第二节5. 单层多跨厂房施工技术：讲解厂房施工流程、关键技术及质量要求；教材章节：第五章第三节6. CAD软件应用：培养学生运用CAD软件绘制厂房图纸的能力；教材章节：第六章7. 设计实例分析：分析典型单层多跨厂房设计案例，总结设计经验和教训；教材章节：第七章8. 绿色厂房设计：探讨环保、节能、低碳等方面的设计理念和方法；教材章节：第八章教学内容安排和进度：第一周：厂房建筑概述、单层多跨厂房结构设计第二周：厂房内部空间布局设计、建筑材料选择与应用第三周：单层多跨厂房施工技术、CAD软件应用第四周：设计实例分析、绿色厂房设计教学过程中，将结合课本内容，注重理论与实践相结合，提高学生的实际操作能力。
建筑设计防火规范
建筑设计防火规范第1．0．1条为了保卫社会主义建设和公民生命财产的安全，在城镇规划和建筑设计中贯彻“预防为主，防消结合”的方针，采取防火措施，防止和减少火灾危害，特制定本规范。
第1．0．2条建筑防火设计，必须遵循国家的有关方针政策，从全局出发，统筹兼顾，正确处理生产和安全、重点和一般的关系，积极采用先进的防火技术，做到促进生产，保障安全，方便使用，经济合理。
第1．0．3条本规范适用于下列新建、扩建和改建的工业与民用建筑：一、九层及九层以下的住宅（包括底层设置商业服务网点的住宅）和建筑高度不超过二十四米的其他民用建筑以及建筑高度超过二十四米的单层公共建筑；二、单层、多层和高层工业建筑。
本规范不适用于炸药厂（库）、花炮厂（库）、无窗厂房、地下建筑、炼油厂和石油化工厂的生产区。
注: 建筑高度为建筑物室外地面到其女儿墙顶部或檐口的高度。
屋顶上的了望塔、冷却塔、水箱间、微波天线间、电梯机房、排风和排烟机房以及楼梯出口小间等不计入建筑高度和层数内，建筑物的地下室、半地下室的顶板面高出室外地面不超过1．5m者，不计入层数内。
第1．0．4条建筑防火设计，除执行本规范的规定外，并应符合国家现行的有关标准、规范的要求。
第2．0．1条建筑物的耐火等级分为四级，其构件的燃烧性能和耐火极限不应低于表2．0．1的规定（本规范另有规定者除外）。
第2．0．2条二级耐火等级的多层和高层工业建筑内存放可燃物的平均重量超过200kg/m^2的房间，其梁、楼板的耐火极限应符合一级耐火等级的要求，但设有自动灭火设备时，其梁、楼板的耐火极限仍可按二级耐火等级的要求。
第2．0．3条承重构件为非燃烧体的工业建筑（甲、乙类库房和高层库房除外），其非承重外墙为非燃烧体时，其耐火极限可降低到0．25h：为难燃烧体时，可降低到0．5h。
第2．0．4条二级耐火等级建筑的楼板（高层工业建筑的楼板除外）如耐火极限达到lh有困难时，可降低到0．5h。
上人的二级耐火等级建筑的平屋顶，其屋面板的耐火极限不应低于1h。
单层工业厂房设计(原创)
混凝土结构课程设计任务书单层厂房设计1、设计资料（1）、平面图和剖面图：某金工车间为两跨等高厂房，跨度均为18m,柱距均为6m，车间总长度为72m。
每跨设有200/50kN吊车各两台，吊车工作级别为A5级，轨顶标高为7.8m，柱顶标高为10.5m。
车间平面图和剖面图分别见如下图示。
厂房剖面图（2）、建筑构造：屋面：SBS卷材防水保温屋面维护结构：240mm厚双面粉刷围护砖墙门窗：纵墙窗3.6m*4.2m(低窗)，3.6m*1.8m(高窗)基础：室内外高差－0.15m，基顶标高—1.0m，素混凝土地面(3)、自然条件：建筑地点：衡阳，无抗震设防要求基本风压：0.4kN/㎡地面粗糙度为B类基本雪压：0.35kN/㎡地质条件：修正后的地基承载力特征值为100kN/㎡~300kN/㎡(4)、材料：混凝土：柱混凝土C25~C30，基础C25钢筋：钢筋等级为Ⅱ级或Ⅲ级（5）、组合系数：活荷载组合值系数Ψc=0.7；风荷载组合值系数取0.6。
厂房平面图2、设计要求：（1）、排架内力，设计柱子及基础，整理并打印计算书一份。
（2）、施工图一份（结构设计说明，屋盖柱网及基础布置图，柱及基础等配筋图。
）3、设计期限：两周4、参考资料：（1）、混凝土结构设计规范（GB50010-2002）（2）、荷载规范（GB50009-2001）（3）、基础设计规范（GB50007-2002）（4）、混凝土结构设计原理（5）、屋面板（G410）、屋架（G415）、吊车梁（G426）、基础梁（G320）、柱间支撑（G326)等。
摘要：单层工业厂房是形式简单的建筑结构物之一。
单层工业厂房设计的主要任务是排架柱和基础设计及配筋计算。
首先要充分了解设计任务，并根据相关资料选择合适的构件和确定柱网、基础的平面布置，然后对构件进行内力分析、内力组合进而设计截面、选择配筋并写出计算书，最后根据规范绘制施工图和注写图纸说明。
主要计算内容是排架内力的分析计算与组合。
工业厂房设计规范
工业厂房的特点工业厂房按其建筑结构型式可分为单层工业建筑和多层工业建筑[1]。
多层工业建筑的厂房绝大多数见于轻工、电子、仪表、通信、医药等行业，此类厂房楼层一般不是很高，其工业厂房方案设计-满川照明设计与常见的科研实验楼等相似，多采用荧光灯照明方案。
机械加工、冶金、纺织等行业的生产厂房一般为单层工业建筑，并且根据生产的需要，更多的是多跨度单层工业厂房，即紧挨着平行布置的多跨度厂房，各跨度视需要可相同或不同。
单层厂房在满足一定建筑模数要求的基础上视工艺需要确定其建筑宽度（跨度）、长度和高度。
厂房的跨度B：一般为6、9、12、15、18、21、24、27、30、36m……。
厂房的长度L：少则几十米，多则数百米。
（厂房的跨度在18米和18米以下时，其长度扩大模数应该采用30m数列，在18米以上时应该采用扩大模数60m数列）如图3.1.1：厂房的高度H：低的一般5～6m，高的可达30～40m，甚至更高。
厂房的跨度和高度是厂房照明设计中考虑的主要因素。
另外，根据工业生产连续性及工段间产品运输的需要，多数工业厂房内设有吊车，其起重量轻的可为3～5t，大的可达数百吨（目前机械行业单台吊车起重量最大可达800t）。
因此，工厂照明通常采用装在屋架上的灯具来实现。
工业厂房设计规范工业厂房设计标准是根据厂房结构而制订的，厂房设计根据工艺流程和生产条件的需要，决定厂房的形式才进行设计的。
标准厂房设计规范：一、工业厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。
二、本规范适用于新建和改建、扩建的工业厂房设计，但不适用于以细菌为控制对象的生物洁净室。
本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层工业厂房和地下工业厂房的设计。
三、条在利用原有建筑进行洁净技术改造时，工业厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1.2 单层工业建筑的结构类型
单层工业建筑的结构类型可以分为：
墙承重结构， 骨架承重结构 两类。 只有当厂房的跨度、高度、吊车荷载较小或无吊车时才 采用承重墙承重结构，通常多采用骨架承重结构。
（一）骨架承重结构
骨架承重结构简称骨架结构，系由柱子、屋架或屋面大梁 （或其他屋盖结构）等承重构件组成。在骨架结构中，内外墙一般 不承重，只起围护或分隔作用。
通风和屋面排水防水等技术问题，需在屋顶上开设大面积的天窗及复 杂的排水系统，致使屋顶构造十分复杂。
（3）屋顶构造复杂。单层厂房多数采用多跨形式，为解决室内采光、 （4）结构特殊。单层厂房由于屋顶和吊车荷载大而特殊，生产中还
可能有强振等荷载，只有采用大跨度的骨架结构，才能适应较大复杂 荷载的特殊要求。
（2）双层厂房 （3）多层厂房
用于电子、精密仪器、食品和轻工业。适用于设备、产品较轻、 竖向布置工艺流程的生产项目。 同一厂房内既有多层也有单层，单层或跨层内设置大型生产设 备，多用于化工和电力工业。
（4）混合层数厂房
单层厂房剖面
多层厂房
混合层数厂房
（四）联合厂房
在同一建筑里既有行政办公、科研开发，又有工业生产、 产品储存的综合性建筑，是现代高新产业界出现的新型建筑。 如：某企业一栋近3万平方米的综合体内，设有行政办公， 产品研发设计、生产车间，并在车间隔离出自动化高架仓库， 用以储存产品。
房屋建筑学
第7章
第7章 单层工业建筑设计
7.1 工业建筑概述
7.1.1 工业建筑的类型、特点和设计要求
一、工业建筑的特点
（1）工艺当先。建筑设计是在由工艺设计人员提供的生产工艺设计
图的基础上进行的，建筑设计首先应适应生产工艺方面的要求，其次 应满足适用、安全、经济、美观的建筑方针要求。
（2）体型高大。大多数单层厂房中，由于生产设备多而体形高大，
在稳定的温湿度状态下进行生产的车间。如：纺织车间和精密仪器等 车间。 为保证产品质量，在无尘无菌，无污染的洁净状况下进行生产的车 间。如：集成电路车间、医药工业、食品工业的一些车间等。
（3）恒温恒湿厂房 （4）洁净厂房
（三）按厂房层数分
（1）单层厂房
广泛应用于机械、冶金等工业。使用于有大型设备及加工件， 有较大动荷载和大型起重运输设备、需要水平方向组织工业流程和 运输的生产项目。 这类厂房主要用于机械制造工业、冶金工业、化纤工业等。
各部分生产联系紧密，并伴有多种起重和运输设备通行，因而造成厂 房占地面积大、空间高大、内部敞通的体型特征。
通风和屋面排水防水等技术问题，需在屋顶上开设大面积的天窗及复 杂的排水系统，致使屋顶构造十分复杂。
（3）屋顶构造复杂。单层厂房多数采用多跨形式，为解决室内采光、 （4）结构特殊。单层厂房由于屋顶和吊车荷载大而特殊，生产中还
可能有强振等荷载，只有采用大跨度的骨架结构，才能适应较大复杂 荷载的特殊要求。
二、工业建筑类型 ：
（一）按厂房用途分
（1）主要生产厂房
用于完成产品从原料到成品的加工的主要工艺过程的各类厂房。
（2）辅助生产厂房
（3）动力用厂房 （4）储藏类建筑
为主要生产车间服务的各类厂房，如：机修和工具等车间。 为工厂提供能源和动力的各类厂房，如：发电站、锅炉房等。
（3）满足建筑经济要求
1）在不影响卫生、防火及室内环境要求的条件下，有时将若干个 车间合并成联合厂房，对现代化连续生产极为有利。充分发挥联合 厂房建设用地较少，外墙面积相应减少，管网线路相对集中的优势， 使建筑经济性更趋合理； 2）建筑的层数是影响建筑经济性的重要因素，因此，应根据工艺 要求，建筑技术经济条件等，合理选择厂房层数； 3）在满足生产要求的前提下，应尽量减少结构所占面积，扩大使 用面积，并设法缩小建筑体积，充分利用建筑空间； 4）在不影响厂房的坚固、耐久、生产操作和施工速度的前提下， 应尽量降低材料消耗，减轻构件自重，以降低建筑造价； 5）设计方案应优先采用先进配套的结构体系和工业化施工方法。
三、工业建筑的设计要求
（1）满足生产工艺的要求
生产工艺要求是工业建筑设计的主要依据。因此，其建筑设计 在建筑面积、平面形状、柱距、跨度、剖面形式、厂房高度、结构 方案和构造措施等方面，必须满足生产工艺的要求。
（2）满足建筑技术的要求
1 ）工业建筑的耐久性应符合建筑的使用年限，由于厂房荷载较 大，建筑设计应为结构设计的合理性创造条件，使结构设计更利于 满足坚固和耐久的要求； 2 ）生产工艺不断更新，生产规模逐渐扩大，因此，建筑设计应 使厂房具有较大的通用性和改建扩建的可能性； 3 ）应严格遵守《厂房建筑模数协调标准》及《建筑模数协调统 一标准》的规定，合理选择厂房建筑参数（柱距、跨度、柱顶标 高），以便采用标准通用的结构构件，从而提高厂房建筑工业化水 平。
（4）满足卫生及安全要求
1）应有与生产工艺适应的天然采光，以保证厂房内部工作面上的照度； 还应有良好的自然通风；
2）设法排除生产余热、废气及有害气体，以提供卫生的工作环境；
3）对散发有害气体、有害辐射和存在严重噪声的厂房，应采取净化、 隔离、消声、隔声等措施，以减少或消除不必要的危害； 4）美化室内环境，注意厂房绿及色彩处理，优化生产环境。
二、工业建筑的特点
（1）工艺当先。建筑设计是在由工艺设计人员提供的生产工艺设计
图的基础上进行的，建筑设计首先应适应生产工艺方面的要求，其次 应满足适用、安全、经济、美观的建筑方针要求。
（2）体型高大。大多数单层厂房中，由于生产设备多而体形高大，
各部分生产联系紧密，并伴有多种起重和运输设备通行，因而造成厂 房占地面积大、空间高大、内部敞通的体型特征。
储存各种原料、半成品或成品的仓库，如：材料库、成品库等。
（5）运输工具用房
停放、检修各种运输工具的库房。
（二）按厂房生产状况分
（1）冷加工厂房 （2）热加工厂房
在正常温湿度状况下进行生产的车间，如：机械加工、装配等车间。
在高温或熔化状态下进行生产的车间。在生产中产生大量的热量及有 害气体、烟尘。如：冶炼、铸造、锻造和轧钢等车间。
骨架结构的优越性：
（ 1 ）便于供高大通敞的厂房室内空间，有利于生产工艺及其设备 的布置，也有利于生产工艺的更新和改造。 （ 2 ）由于主要由骨架来承受厂房的各种荷载，内外墙仅起围护或分 隔作用，所以骨架和墙体的材料均能充分发挥其技术性能，能有效 地节省工程造价。
