袋式过滤器参数
中效袋式过滤器f8优势及规格尺寸
中效袋式过滤器f8优势及规格尺寸中效袋式过滤器f8主要阻挡5um以上的灰尘颗粒，具有过滤面积大，容尘量大，低阻力，等优点，采用新型复合无纺布或微细玻璃纤维及进口合成纤维外加被覆补强成型滤料，袋式造型，配以各种金属外框（镀锌板、铝板、铝合金型材），一般所用的滤材为三种，复合无纺布，进口合成纤维和玻璃纤维，具体使用优势一一为您详解：中效袋式过滤器f8以其独特的袋式结构，确保气流均衡地充满整个袋子,袋式中效过滤器被广泛应用于中央空调通风系统、制药、医院、电子、食品等工业净化中，还可作为高效空气过滤器的前端过滤，以减少高效空气过滤器的负荷，延长其使用寿命。
由于袋式过滤器的迎风面大，因此它的容尘量大、风速低，被认为目前最好的中效过滤器结构。
中效袋式过滤器f8框架使用坚固，袋式设计能够更好的捕捉尘埃。
袋子的三边采用超声波密封，防止袋子缩紧或撕裂。
中效袋式过滤器是由一种独有的不脱落，防水，且表层和内层分层的人造纤维构成.较粗的第一层捕捉空气中较大的微粒，较细的第二层增强过滤器的稳定性并防止较小的尘埃漂浮在空中，这种双层滤料设计保证了低初阻力及高容尘量，并延长了过滤器的使用寿命。
主要使用在以下环境：1、洁净室新风空调系统、新风机组的预过滤；2、中央空调系统的二级或末级过滤；3、空气净化设备的主过滤；4、高效过滤器的前端过滤；中效过滤器常规尺寸除了之前介绍过的袋深381的尺寸外，还有以下几种：1、规格：595*495*600，袋数为5，风量是3000m3/h，过滤面积为3.54。
2、规格：595*595*600，袋数为6，风量是3600m3/h,过滤面积为4.32。
3、规格：595*295*600，袋数为3，风量是1800m3/h,过滤面积为2.16。
4、规格：595*259*500，袋数为3，风量是1500m3/h，过滤面积为1.8。
5、规格：495*495*500，袋数为5，风量是2000m3/h，过滤面积为2.45。

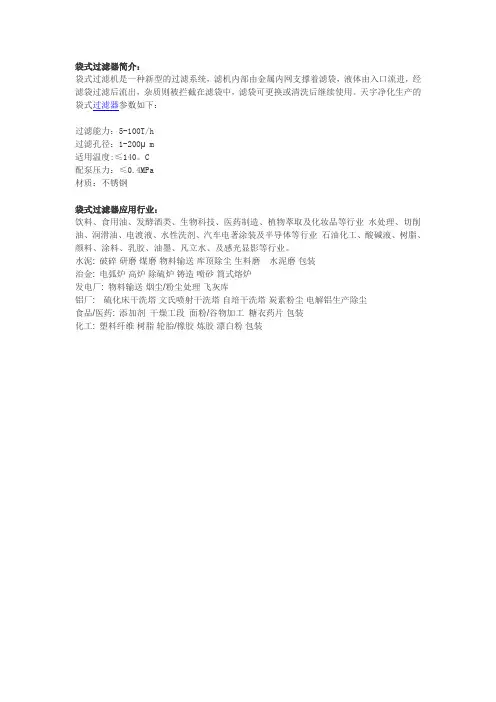

袋式过滤器简介及应用
袋式过滤器简介：
袋式过滤机是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中，滤袋可更换或清洗后继续使用。
天宇净化生产的袋式过滤器参数如下：
过滤能力：5-100T/h
过滤孔径：1-200μm
适用温度:≤140。
C
配泵压力：≤0.4MPa
材质：不锈钢
袋式过滤器应用行业：
饮料、食用油、发酵酒类、生物科技、医药制造、植物萃取及化妆品等行业水处理、切削油、润滑油、电渡液、水性洗剂、汽车电著涂装及半导体等行业石油化工、酸碱液、树脂、颜料、涂料、乳胶、油墨、凡立水、及感光显影等行业。
水泥: 破碎研磨煤磨物料输送库顶除尘生料磨水泥磨包装
治金: 电弧炉高炉除硫炉铸造喷砂筒式熔炉
发电厂: 物料输送烟尘/粉尘处理飞灰库
铝厂: 硫化床干洗塔文氏喷射干洗塔自培干洗塔炭素粉尘电解铝生产除尘
食品/医药: 添加剂干燥工段面粉/谷物加工糖衣药片包装
化工: 塑料纤维树脂轮胎/橡胶炼胶漂白粉包装。
袋式过滤器说明书
袋式过滤系统操作手册袋式过滤原理图上海鑫滤环保设备有限公司一、产品简介袋式过滤系统原理袋式过滤器是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋，强磁棒组成。
液体由入口流进，经磁棒吸附，滤袋过滤后流出，杂质则被拦截在滤袋及磁棒中，如下图所示。
滤袋和磁棒可更换或清洗后继续使用。
二、安装准备警告：开盖后，下落的盖子会伤手。
1、首先，请确认安装袋式过滤系统所需的配件是否已经准备齐全：①袋式过滤器主体②O型密封圈③支撑网④滤袋和磁棒⑤压力表（选配）；2、检查O型密封圈和滤机上的O型槽，若O型密封圈变形，出现划痕或破裂，或O型密封圈接合部位有问题，请更换新的配件。
安装安装时，请按以下步骤作业：1.将袋式过滤器安置在需过滤的工位上，连接进出口法兰或管牙后，加以固定；闷堵排气口，或配置排气阀。
夹套型连接保温热源。
2.将金属内网轻轻放入袋式过滤器中，使内网领口与袋式过滤器口吻合。
3.放置滤袋，使滤袋环口和金属内网领口吻合，然后将带有磁棒的压板放入设备内将滤袋压紧即可。
4.将O型密封圈放入O型槽，O型密封圈不能扭曲或变形，多袋滤机扣上滤袋压环。
5.一手握住上盖把手，一手抓住上盖的另一端（多袋滤机转动顶端手轮），将上盖对准袋式过滤器口，缓缓放下，自然平压于O型密封圈及滤袋环口上。
6.上盖对准后，同时拧紧对角的两个吊帽，将所有吊帽一一拧紧(用短棍插入吊环内绞紧)。
7.关闭安装在袋式过滤器顶部的排气阀。
8.请检查各连接管道是否牢固；工作压力是否在允许范围内。
9.打开输出阀门。
打开热源进入阀，缓慢升温，使滤机温度升到指定温度。
10.慢慢地打开输入阀门，让液体缓缓流入并充满滤机，防止液体突然冲击滤袋，造成破裂，然后观察有无泄漏。
若未出现泄漏，即可开始过滤。
二、日常使用及维护一、日常使用工作中的过滤系统需经常检查进出口的压力差，当压力差达到0.05~0.1MPa时，应及时更换滤袋，以免压差过大使滤袋破裂和支撑网损坏。
二、正确打开过滤后的滤机上盖：警告：不要在袋式过滤器内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。
袋式过滤器说明书(1)
水处理系列设备（袋式过滤器）安装使用说明书袋式过滤器一、产品简介袋式过滤器采用了欧美公司产品标准组织生产、选配了国外进口材料、加工工艺和标准的滤袋，将出色的过滤性能、高度可靠性与操作便捷性完美统一。
二、适用范围广泛适用于石油、化工、食品饮料、微电子、水处理及膜工业、制药及金属加工等领域水质的深度处理。
三、产品特点1.采用独特的过滤设计技术，密封效果极佳，杜绝测漏。
2.合理配置的密封圈环节，无论是单袋还是多袋式过滤器，都能确保系统密封之可靠性。
独特的密封设计既可采用普通型的钢圈缝制滤袋，也可采用全焊缝的热熔滤袋，能确保最大限度的无溢漏现象。
3.单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。
4.用途广泛，可用于粗滤、中滤或精滤；在达到同样过滤效果的情况下比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等投资更低、寿命更长、过滤成本更低。
四、技术参数1.最大流量：1—4000m3/h2.过滤面积：0.1—0.5m23.过滤精度：0.1—2000μm五、工作原理袋式过滤器可分为三部分：过滤容器、支撑滤蓝和滤袋。
滤袋由支撑滤蓝承托，要过滤的液体从滤袋顶端流入，这样液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布恒定一致，没有紊流的负面影响，过滤效果好。
液体从滤袋内表面流向外表面，滤除的颗粒杂质被截留在滤袋内，确保更换滤袋时不致污染下游液体。
以高强度不锈钢丝网支撑的支撑滤蓝，令过滤系统中的过滤表面积大大提高，提供了一个大而畅通的过滤表面。
六、规格型号1. 单袋式过滤器2. 多袋式过滤器七、安装注意事项1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
2. 设备进水口、出水口、排污口均应加装阀门。
3. 设备之间净距离不小于1500mm ；设备与墙体净距离不小于1000mm ；设备型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN25 1 1.6 12 0.1 1-100 Q235 HJ DN50 1 1.6 20 0.2 1-100 Q235 HJDN5011.6400.51-100Q235型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN125 2 1.6 80 1.0 1-100 Q235 HJ DN125 3 1.6 120 1.5 1-100 Q235 HJ DN150 4 1.6 160 2.0 1-100 Q235 HJ DN200 5 1.6 200 2.5 1-100 Q235 HJ DN200 6 1.6 240 3.0 1-100 Q235 HJ DN250 7 1.6 280 3.5 1-100 Q235 HJ DN250 8 1.6 320 4.0 1-100 Q235 HJ DN250 9 1.6 360 4.5 1-100 Q235 HJ DN250 10 1.6 400 5.0 1-100 Q235 HJ DN250 11 1.6 440 5.5 1-100 Q235 HJ DN300 12 1.6 480 6.0 1-100 Q235 HJDN300131.65206.51-100Q235与四周应留出不小于500mm的维修空间。
袋式过滤器计算
℃ 热力学温度(T=t+273.15) NM3/h M3/h
序号
1 2 3 4
名称
滤筒过滤风速 滤袋过滤风速 袋间风速
Hale Waihona Puke 经验值＜0.8 ＜2 ＜1
单位
备注
m/min 粘性小粉料及粒料用滤筒，过滤风速＜ m/min 0.8m/min↘，成本较高。 m/s
粘性大粉料使用布袋，过滤风速＜2 m/min↘，一般选择1.5m/min。成本较 低。
29.27
125
3 滤筒(袋)外径Φ 1
在线过 滤器初 步选型
4 5 5 6 7 8
0.38 52 0 6
1600 0.57
29.6 0
V2=(Q2/3600)/[π*Φ32/4-N*π*Φ12/4]
计算结 果
滤筒(袋)规格尺寸 过滤面积 过滤器尺寸
Φ 125*1500*52 mm*mm*个数 M2 29.6 mm Φ 1600
袋滤器计算表
设计项目： 位号：
基本参数输入
类别 袋滤器 操作参 数 类别 袋滤器 参数设 置 类别 序号
1 2 3 4
名称
操作压力P2 操作温度T2 标况流量 工况流量Q2
参考值
40 2500 2809.90
单位
备注
绝压[P(A)=P(G)+0.1]
计算值
0.102 313.15
0.002 Mpa（G)
序号
1 2
名称
过滤风速V1 需要过滤面积A 每米过滤面积 滤袋个数 滤筒个数 电磁阀个数 过滤器直径Φ 3 袋间风速V2
参考值
1.6
单位
m2 mm m2 个 个 参考 mm m/s

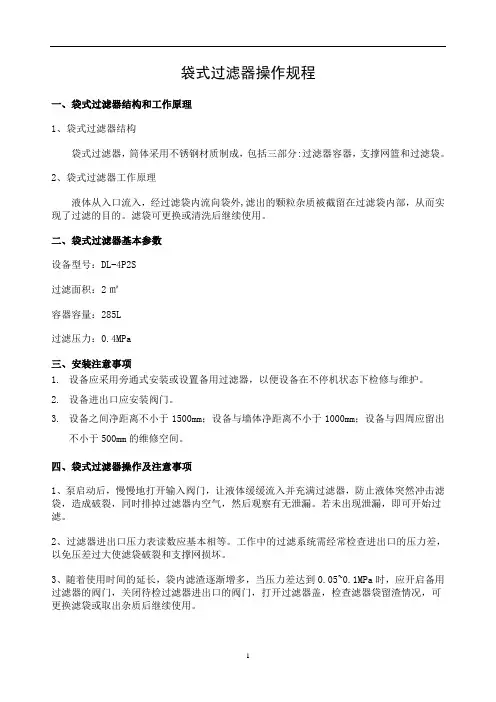

袋式过滤器操作规程
袋式过滤器操作规程一、袋式过滤器结构和工作原理1、袋式过滤器结构袋式过滤器，筒体采用不锈钢材质制成，包括三部分:过滤器容器，支撑网篮和过滤袋。
2、袋式过滤器工作原理液体从入口流入，经过滤袋内流向袋外,滤出的颗粒杂质被截留在过滤袋内部，从而实现了过滤的目的。
滤袋可更换或清洗后继续使用。
二、袋式过滤器基本参数设备型号：DL-4P2S过滤面积：2㎡容器容量：285L过滤压力：0.4MPa三、安装注意事项1.设备应采用旁通式安装或设置备用过滤器，以便设备在不停机状态下检修与维护。
2.设备进出口应安装阀门。
3.设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。
四、袋式过滤器操作及注意事项1、泵启动后，慢慢地打开输入阀门，让液体缓缓流入并充满过滤器，防止液体突然冲击滤袋，造成破裂，同时排掉过滤器内空气，然后观察有无泄漏。
若未出现泄漏，即可开始过滤。
2、过滤器进出口压力表读数应基本相等。
工作中的过滤系统需经常检查进出口的压力差，以免压差过大使滤袋破裂和支撑网损坏。
3、随着使用时间的延长，袋内滤渣逐渐增多，当压力差达到0.05~0.1MPa时，应开启备用过滤器的阀门，关闭待检过滤器进出口的阀门，打开过滤器盖，检查滤器袋留渣情况，可更换滤袋或取出杂质后继续使用。
4、过滤器压力一般调在0.3-0.4MPa比较合适，可通过回流管路或泵上回流阀来调节，过滤压力过高会损坏滤袋以及保护网，需格外注意。
五、袋式过滤器的维护1、经常检查各连接管子道是否牢固，是否有泄漏和损坏。
2、不要在袋式过滤机内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。
3、检查过滤器进出口阀门是否关闭严密，检查压力表，确定内部压力为0，此时袋式过滤器应已与管道系统分开。
打开排空阀，待袋式过滤机中的剩留液体经排空阀流尽再做开盖工作。
4、正确打开过滤器的滤机上盖，拧开上盖吊帽，提起上盖，转过一定角度。
初中效过滤器产品介绍
(一)化纤袋式空气过滤器（中效袋式空气过滤网）产品特性：1、以镀锌铁或铝合金为结构外框。
2、每个滤袋间一金属条固定,增加强度,并防止滤袋于高风速时,因风切之摩擦力而破裂。
3、每个滤袋均有六道隔片平均分布于袋宽中,防止滤袋承受风压时过度膨胀、相互遮蔽,降低有效过滤面积与效率。
4、每个滤袋边均采用超声波方式熔合,具有良好之气密性及结合强度,不产生漏气或裂。
5、采用超细合成纤维以特殊织法制成,避免旧式玻璃纤维材料所可能对人体造成的不适。
6、滤材内含静电纤维,对次微米粉尘过滤效率特别良好, 具有高捕尘能力,高粉尘载量及高透气性,高使用寿命。
7、有35%、45%、65%、85%、95%、98%即G4、F5、F6、F7、F8、F9六种效率的袋型滤网可以选择。
性能参数:效率外形尺寸(mm) 袋数(pcs)过滤面积(m2)初阻力(Pa)建议风量(m3/h)35% 287×592×550 3 2.14 40 1700 490×592×550 5 3.58 40 2800 592×592×550 6 4.29 40 340045% 287×592×600 3 2.34 45 1800 490×592×600 5 3.9 45 3000 592×592×600 6 4.68 45 360065% 287×592×600 3 2.34 60 1700 490×592×600 5 3.9 60 2800 592×592×600 6 4.68 60 340085% 287×592×600 3 2.34 95 1700 490×592×600 5 3.9 95 2800 592×592×600 6 4.68 95 340095% 287×592×600 3 2.34 126 1700 490×592×600 5 3.9 126 2800 592×592×600 6 4.68 126 3400注：接受客户非标定做,欢迎来电咨询！上海台旭净化设备有限公司联系人:周立波先生（工程师）电话: 传真:E-mail:Q Q:85344587地址:上海市松江区泗陈公路518弄10幢(二)中效玻纤袋式空气过滤网（玻纤袋式空气过滤器）简介玻纤袋式空气过滤器发达国家多年的调查研究和经验表明,玻璃纤维袋式过滤器是用户最经济有效的选择。
第三节 袋式除尘器
2. 滤料的种类
根据滤料的材质，可将滤料划分为：
① 天然纤维—棉纤、毛纤、棉、毛混纺、平绸。 价格较低，耐腐蚀性差。使用温度：T<90℃； ② 无机纤维—玻璃纤维。过滤性好、阻力低、抗 水解，价格便宜。机械性能较差。使用温度： T<250℃； ③ 合成纤维—尼龙、锦纶、腈纶、涤纶等。耐磨、 耐酸、耐热性能好，价格便宜。使用温度： T<130℃； ④ 金属纤维。耐高温性能好，价格昂贵。使用温 度：T<450℃；
VF --过滤风速。 μ g --气流粘度。
K --滤料或粉尘层渗透率。
ΔPf
=
xf Kf
⋅VF ⋅ μg
ΔPP
=
xP KP
⋅VF
⋅ μg
由此可见，滤料、过滤风速、气体粘度一定时，滤料 阻力为一常数，故总阻力损失取决于粉尘层阻力损失。
2
时间t内滤料表面粉尘层厚度的计算：
时间t内过滤的粉尘量：
M = A ⋅VF ⋅t ⋅C
4. 滤袋净化效率及出口粉尘浓度
Dennis & Klemm 方程，表示了滤袋出口浓度：
[ ] C2 = Pns + (0.1− Pns ) ⋅ e−aW ⋅C1 + CR
[ ] Pns = 1.5×10−7 exp12.7 ⋅ (1− e1.03VF )
C2 --粉尘出口浓度，g / m3 。 Pns --无量纲常数。
6. 重力沉降作用 气流速度缓慢时，dP、ρP 大的颗粒会因重力而
袋式过滤器使用说明书
袋式过滤器使用说明书袋式过滤器在日常生活中，无论是在家里还是在生产企业、商业楼宇、景观喷泉、农业灌溉的的地方，想必大家都经常会见到各式各样的过滤器或过滤系统，在平时常见的过滤器和过滤设备如：石英砂过滤器、袋式过滤器、篮式过滤器、网式过滤器、不锈钢过滤器、活性炭过滤器、卫生级不锈钢过滤器、反渗透、超滤、微滤、纳滤等。
袋式过滤器的使用注意事项：1、设备的最大设计压力应该为1.0Mpa;2、要选择相同型号的密封圈进行更换;3、如果要更换密封圈的话一定要注意，如果是老化或者破损的设备一定要及时更换;4、设备不使用的时候一定要将o型密封圈取出擦拭干净，避免残留的污染物附着在其表面，导致密封性变差;5、使用的使用一定要注意将o型密封圈准确放入设备，避免挤压导致密封圈变形;袋式过滤器是一种新型的过滤系统，过滤机内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质被拦截在滤袋中，更换滤袋后可继续使用。
在选用袋式过滤器前，需要收集以下工艺参数：介质名称、操作温度、操作压力、设计温度、设计压力、截留颗粒大小、流量、粘度、允许压降、固含量、更换周期等。
滤袋材质的选用是袋式过滤器最先考虑的因素。
滤袋材质选用的成败将直接影响过滤的效果。
错误的滤袋材质将导致物料的污染及过滤效果的下降。
材质选用主要考虑的是滤袋和操作介质兼容性的问题。
一般通过操作介质的特性、设计温度、设计压力、酸碱度和操作条件（如是否需要耐受蒸汽，热水或杀菌化学品等），逐一评估，并剔除不适用之滤材，即初选出可用滤材。
用途也是一个重要的考虑因素，比方药品、食品或化妆品用之滤材必须是FDA 准许的材质；超纯水则须挑选纯净、不含有释出物会影响比阻抗的滤材；过滤气体则须挑选疏水性材质以及是否需要“卫生级过滤”设计等等。
根据工艺提出的截留颗粒大小及厂商提供的滤袋的效率曲线选用合适的滤袋孔径。
再此不得不提到两个过滤的概念，就是绝对过滤和相对过滤。
袋式过滤器的应用广泛，等到了很多行业的亲睐，我们再选择的时候可以参考以上的资料，选择适合自己的过滤器。
多种袋式过滤器说明资料
袋式过滤器的种类分为：单袋式过滤器、多袋式过滤器、塑胶袋式过滤器、顶入式开模袋式过滤器、侧入型不锈钢过滤器、双联袋式过滤器、移动袋式过滤器、保温夹套过滤器等。
单袋式过滤器概述：单袋式过滤器是一种新型过滤系统，其规格有1、2、3、、4、11、12号。
材质：不锈钢（SUS304/316/316L）分类：可分为不锈钢顶入式、侧入式过滤器、塑料单袋式过滤器。
制造工艺：铸造工艺和焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。
应用效果：1、过滤井水、饮用水、河水、海水、工程用水等中的沙子，或者其他细小颗粒，同时，也能和紫外线杀菌器配套使用，来杀灭水中的细菌。
2、在化工行业使用也很广泛，能过滤掉树脂、油漆、油墨、粘胶、涂料、润滑油、酸咸溶剂、洗涤剂中的杂质等，还有化妆品行业、纺织工业、电子工业中的杂质也是可以过滤。
3、汽车行业的电泳除油过滤、超滤的预过滤等，食品饮料行业的食用油脂、酱油、醋、酒类、汽啤酒等杂质过滤。
安装高度（mm）约500 （可根据安装情况，进行调整）多袋式过滤器概述：多袋式过滤器是新型过滤系统，是由不锈钢筒体、支撑网篮、过滤袋组成，可快开式设计，从2袋到24袋式，多袋式的进出口方式有底进底出型和侧进底出型。
多袋式过滤器适用于大流量液体过滤，进出口径为3-18"，单机最大流量：90-1080立方/小时。
材质：不锈钢（SUS304/316/316L）制造工艺：铸造工艺还完焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。
产品细节：多袋式过滤器也称为不锈钢快开式过滤器，顶盖采用气动弹簧方式开启，设计更合理，使开盖更快捷。
适用于食品饮料（食用油脂、汽水、饮料、啤酒、糖浆、酱油、醋等）、水处理（城市供水、工业用水、海水、河水、矿泉水、油田注水、电厂冷凝水、离子交换树脂回收）电子工业、汽车、油漆和涂料、油墨和粘胶、金属加工、化学品、纺织工业等行业固液分离。
塑胶袋式过滤器概述：塑胶袋式过滤器也称为耐酸咸过滤器，其筒体是以聚丙烯（PP）材质一体铸造而成的。
粉煤布袋过滤器简介
粉煤布袋过滤器简介粉煤过滤器为LY-M-3050长袋低压脉冲型除尘器，由上海金由过滤净化技术有限公司和上海市凌桥环保设备厂有限公司提供。
长袋低压脉冲除尘器是一种高效，可靠，经济，处理能力大，使用方便的除尘设备，其滤袋框架是圆形断面，利于减少框架对滤袋的磨损，滤袋靠缝在袋口的弹性涨圈嵌在花板上，滤袋框架靠花版支撑，无需特别固定。
本除尘器通过自动控制仪按程序自动控制各阀的脉冲清灰。
一、技术参数处理风量 210000 m3/h过滤面积 3050㎡过滤风速 1.14～1.125m/min滤袋数量 1152个滤袋尺寸Φ130×6500mm滤袋材质 Ryton防静电覆膜滤料除尘器阻力 <1450Pa入口烟气温度≤130℃排放浓度〈10mg/Nm3除尘器室数 12个喷吹压力 0.25～0.3MPa清灰方式离线清灰二、工作原理1、工作工况含尘气体从灰斗进入装有滤袋的过滤室，粉尘被阻留在滤袋外面，干净气体透过滤袋，并经净气室，排风管、风机和排气筒排入大气中去。
2、清灰工况当滤袋外壁的粉尘层逐渐增厚，使除尘器阻力随之增高，在达到设定的压力值或清灰时间后，即逐渐轮流进行脉冲喷吹清灰，清灰开始时，电磁控制阀打开脉冲阀，喷吹管便与气包相通，减压氮气（P=0.15－0.25MPa）经喷吹口喷向滤袋，在喷吹的瞬间（0.065－0.085s）减压氮气的高速气流在其周围造成负压，形成引射作用，又可从周围吸入约5－7倍于减压氮气的气体，减压氮气和引射气流一道射入滤袋内部，由于喷射时滤袋发生全面抖动和由里向外的反吹气流作用便可有效地清楚掉附着堆积在滤袋外表的粉尘，掉入灰斗中，如此完成全部滤袋的清灰过程，清灰完毕后，恢复正常过滤状态，同时进入周期间隔，如此循环反复进行，落入灰斗的粉尘由空气斜槽排除。
三、粉煤过滤器开、停车1、粉煤过滤器开车：待粉煤过滤器的储气罐气包压力达到0.15～0.25MPa，且滤袋表面建立原始粉尘以及滤袋内外压差达到600～700Pa时，开启清灰的自动控制装置（压差控制）。
高效过滤器阻力
初效（捕集率90%）：80-180帕（G3、G4）建议终阻为3倍的初阻。
中效（F5、F6、F7、F8、F9)（比色法）袋式：50-200建议终阻为250帕；箱式：40-150帕，建议终阻300帕；板式100-175帕，建议终阻375帕。
高效（mpps）（H13、H14、U15、U16）：60-140帕。
过滤器的初阻与风速和滤料厚度有很大关系，一般来说，风速高，阻力大，滤料厚，阻力小（袋式除外）。
KLC科瑞”牌GK系列高效空气过滤器高效空气过滤器主要用于微电子工业、精密仪器仪表、医疗卫生、生物工程、制药及食品等行业使用和各类洁净室、洁净隧道、高效送风口、净化工作台、风淋室等净化设备中的空气末级过滤。
该产品采用超细玻璃纤维滤料，热溶胶为分隔物，专用铝型材外框，聚氨酯双组份密封胶，闭孔海绵密封条，喷塑钢网匀流板等经过严格的工艺精制而成。
1）作用：捕集0.1～0.5um的细小微粒2）型式：铝合金外框，无隔板3）滤料：超细玻璃纤维纸4）效率：99.999%＠0.3 um（DOP法）GK系列高效过滤器分为有隔板高效过滤器和无隔板高效过滤器，有隔板高效过滤器包括GK（有隔板高效过滤器），GKW（耐高温高效过滤器），GKA（耐高湿高效过滤器）；无隔板高效过滤器包括GKYW（组合式组合式高效过滤器），GKYS（无隔板高效过滤器），GKYC（液槽无隔板高效过滤器），GKYL（超低阻无隔板高效过滤器），GKYD（刀架式无隔板高效过滤器），GKUL（0.1um超高效过滤器）。
部分代表客户：广州本田汽车有限公司、广州风神汽车、武汉东风本田、四川丰田汽车、依利安达（广州）电子有限公司、江门荣信电路板、佛岗建滔电路板、汤姆逊显示器件、深圳深爱半导体、旺旺食品集团、内蒙古伊利实业集团股份有限公司、奥林巴斯(广州)公司、广州雅芳化妆品、佐登妮丝（广州）美容化妆品有限公司、广州医药集团、广东丽珠药业集团、广州肿瘤医院、福州华映光电、奥林巴斯（广州）工业有限公司、深圳比亚迪股份有限公司、江西江铃汽车股份公司、广东爱立信科技有限公司、旭东阪田电子有限公司等产品质量保证：A.我司出产的“KLC”空气过滤器系列产品已通过?国家空调设备质量监督检验中心?检验并鉴定合格，并通过国际环保RoHS认证；B.为达到过滤器国家标准要求，我司每一台“KLC”高效空气过滤器都在万级无尘车间内生产，每一项制作、生产流程都在标准无尘室内进行；C.为确保“KLC”产品出厂合格率，我司对每台高效过滤器具进行了逐台渗漏扫描检测，每台初、中效过滤器具经过我司质检员严格检查出厂；D.我司产品如出现质量问题，例如一些参数达不到报价所述，我司将无偿给予退换；.高效过滤器的检漏方法及测试方案.高效过滤器及其试验方法1、高效过滤器1） HEPA过滤器（HEPA Filter）HEPA：High Efficiency Particulate Air 是“高效率空气微粒过滤”之意。
袋式除尘器型号参数
袋式除尘器型号参数袋式除尘器是一种常用的空气过滤设备，广泛应用于各个行业，尤其是在工业生产中净化空气的过程中起到重要作用。
本文将介绍袋式除尘器的型号参数，包括过滤效率、处理能力、压力损失等方面的内容。
一、过滤效率袋式除尘器的主要功能是通过袋式滤材对空气中的颗粒物进行过滤，从而达到净化空气的目的。
过滤效率是衡量袋式除尘器性能的重要指标之一。
过滤效率可以根据袋式除尘器的型号和规格进行区分。
一般来说，袋式除尘器的过滤效率可以分为高效、中效和低效三个等级。
根据不同行业和需求，选择合适的袋式除尘器型号和过滤效率等级是十分重要的。
二、处理能力袋式除尘器的处理能力是指单位时间内袋式除尘器处理空气流量的能力。
处理能力一般以立方米/小时（m³/h）为单位进行表示。
袋式除尘器的处理能力与袋式除尘器的型号和尺寸、滤料的面积、风量等参数密切相关。
通常情况下，处理能力越大，袋式除尘器的过滤效果越好，能够处理的颗粒物尺寸范围也越广。
三、压力损失袋式除尘器在工作过程中，空气通过滤料的阻力会产生压力损失。
压力损失是袋式除尘器工作过程中的一个重要指标，也是影响袋式除尘器性能的关键因素之一。
一般来说，压力损失越小，袋式除尘器的工作效率越高。
因此，在选择袋式除尘器时，需要根据具体的工况要求和使用条件合理选择合适的型号，以达到最佳的压力损失。
四、滤料规格袋式除尘器的滤料是除尘器的核心部件，其质量和性能直接影响到袋式除尘器的过滤效率和使用寿命。
滤料的规格一般包括滤料的材质、纤维直径、过滤精度等参数。
常用的滤料材质有聚酯纤维、涤纶纤维、玻璃纤维等。
不同的滤料材质适用于不同的工况和粉尘颗粒。
此外，滤料的纤维直径和过滤精度也会影响到袋式除尘器的过滤效果。
五、清灰方式袋式除尘器的清灰方式分为手动清灰和自动清灰两种。
手动清灰需要人工干预，清理滤袋上的积尘，适用于处理少量粉尘的场合。
自动清灰通过设备内置的清灰系统，根据设定的时间间隔或压差进行清灰操作，适用于处理大量粉尘和连续工作的场合。
袋式过滤器滤袋
www.jiangqi.co
1、袋式过滤器滤袋常用尺寸规格：
www.jiangqi.co
2、滤布材质
1）、PP 2）、PE 3）、nmo 4）、PTFE 5)、不锈钢网 6）、压力机布
www.jiangqi.co
3、滤布过滤精度
1）、PP 0.1-500u，绝对过滤精度0.45-500u 2）、PE 0.5-200u（300u） 3）、nylon A、涤纶 80-500目 B、锦纶 20-120目 C、乙烯 4-40目 D、PP网 进口：1-25u 国产：25-500u 4）、PTFE 1-200u 5）、不锈钢网 10-50目 6）、压力机布
袋式过滤器滤袋常用材质:
1.聚丙烯纤维（丙纶、PP）： 聚丙烯（Polypropylene，简称PP） 别名：丙纶油剂;丙纶;丙纶FDY;丙纶长丝FDY;丙纶 短纤;丙纶短纤维;聚丙烯短纤维，密度（0.9 g/mLat25°C） 熔点（ºC）：189 溶解性：溶于甲基甲酰胺，硫氰酸盐 对芳香烃（苯）溶剂，氯化烃（四氯化碳）溶液没有抵 抗力，避免强氧化剂，氯，高锰酸钾 使用温度：小于90 ºC 使用酸碱PH值：1-13
www.jiangqi.co
三、滤袋圈
www.jiangqi.co
1、滤袋圈按照材质分类：
1）、PP（聚丙烯） 2）、PE（聚酯） 3）、PET（聚对苯二甲酸乙二醇酯树脂） 4）、PTFE（聚四氟乙烯，teflon） 5）、不锈钢（304,316L） 6）、弹簧钢 7）、普钢+镀锌
常用材质，PH值，滤袋圈，规格-----
www.jiangqi.co
袋式过滤器滤袋简介：
袋式过滤器产品介绍及规格
袋式过滤器产品介绍及规格袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。
广东恒田袋式过滤器是一种新型的过滤系统。
袋式过滤器内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质拦截在滤袋中，更换滤袋后可继续使用。
1. 1 简介2. 2 基本参数3. 3 产品分类4. 4 主要优点5. 5 产品规格6. 6 操作方法简介结构及工作原理：广东恒田袋式过滤机是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。
该机更换滤袋十分方便，过滤基本无物料消耗。
袋式过滤器具备构造合理、密封性好、流通才能强、操作简便等诸多长处。
尤其是滤袋侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降。
滤器内外表面采取机械喷砂抛光解决，平均、易清洗。
袋式过滤器所采取的过滤方法是侧进侧出的方法，也可以采取侧进底出的方法，通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体，要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤，发生变化的固液分别到达液体介质被过滤的结果。
参数♦原理：加压过滤♦用途：液体过滤♦样式：袋式♦性能：精滤♦适用对象：固液分离♦适用对象性质：高卫生要求物料♦滤料类型：针刺无纺布♦主体材质：长纤维无纺布♦适用范围：化工、制药、汽车、轻工、食品、电镀等行业产品分类袋式过滤器有以下几类：单袋过滤器、多袋过滤器，摇臂袋式过滤器、高精度袋式过滤器等，过滤器过滤精度1-10微米范围。
主要优点♦滤袋侧漏机率小，有力地保证了过滤品质。
♦袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。
♦滤袋过滤精度不断提高，已达到0.5μm。
♦袋式过滤处理量大、体积小，容污量大。
袋式除尘器型号
280
96-2×9
121000
168
1728
315
96-2×10
134500
1868
1920
350
128-6
67300
1770
<1300
125
128-9
100900
1402
1152
196
128-10
112100
1558
1280
2053
128-2×6
34600
1869
1536
323
128-2×7
291600
4050
3328
337
128-2×14
314000
4361
3584
352
HCMC型低压长袋脉冲袋式除尘器技术参数：
型号
处理风量m3
总过滤面积㎡
室数个
风速m/min
滤袋规格φ×L
清灰压力Mpa
YLC84-5
61500～73806
61200～79344
1230
6
YLC 84-7
77160～92592
1435
7
YLC 84-8
98400～118080
1640
8
YLC 84-2×4
98400～118080
1640
8
YLC 84-2×5
123000～147600
2050
10
YLC 84-2×6
147600～165888
2460
12
YLC 84-2×7
172200～186624
157000
2181
1792
247
袋式过滤器
袋式过滤器
袋式过滤器广泛适用于腈纶、化纤、聚醋、制药、冶金、食品、化工等生产工艺流程中。
袋式过滤器由壳体、滤板、滤篮、滤袋及附属构件组成。
根据介质、腐蚀性能、毒性、操作温度、粘度、过滤精度、操作压力、流量及流阻等不同要求，选用不同的材质与结构设计的特殊过滤器。
滤袋选用优质有机纤维，超细过滤精度的滤布制成·过滤iH度为3μm—450μm。
滤袋具有耐腐蚀性能强，抗拉强度好，过滤量大一流阻小等特点，以达到生产工艺要求。
袋式过滤系统
快开多袋式过滤器VM3-VM8
快开多袋过滤器在庳来多袋机的基础上增加了快速开关机构及平衡机构，操作简单迅速。
克服了以往普通多袋式过滤器换袋的繁琐，时间冗长问题。
弹簧辅助的平衡机构使顶盖在0~105度任一角度停止，安全可靠。
快速开关机构保证最简单、易用和安全的操作系统，将停机时间缩至最短、促进生产力及减低
操作成本。
特有的压环保证了滤袋的密封。
独有的平衡机构使顶盖的开关轻而易举。
设计紧凑，将液体的损失减至最少。
选用01#、02#尺寸规格的过滤袋或过滤网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中效过滤袋
中效过滤袋产品特性：
中效过滤袋以其独特的袋式结构，确保气流均衡地充满整个袋子。
独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，这样降低了阻力并使容尘量达到最大。
起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形。
中效过滤袋可以作为理想的中效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。
袋式过滤器上市后，他们在制药、汽车及食品制造工业、商业建筑及各种工业和通风系统中的应用，都成功地证明了他们以其价值及性能提升了行业标准。
本公司有各种级别的中效过滤袋可供客户选择，客户可根据不同工作环境来选择不同的滤料和尺寸，以保证过滤系统的有效运行。
中效过滤袋用途:
中效过滤袋适用于精密无尘室（clean room）之二级过滤，高效过滤器之前置过滤。
（40-45 %）桔色、主要用于商业大楼、剧院、车站、航空站；
（60-65%）绿色、主要用于喷漆车室、学校、计算机房；
（80-85%）粉红色、石化工业，塑料工业，制药厂，食品厂，涂装厂，电子厂，，实验室；
（90-95 %）黄色、精密电子工业，国防工厂，无菌室，无菌厂房。
注：可按用户具体要求定做。
F8中效过滤袋用途：
F8中效过滤袋适用于空调通风系统细尘过滤。
F8中效过滤袋产品特性：
F8中效过滤袋选用高性能静电滤料制成。
每个F8中效过滤袋滤袋边采用超声波方式加以熔合，具有良好气密性及结合强度，不至由于风压高时产生漏气或者破裂而影响过滤效率，每个F8中效过滤袋滤袋均有六道不织布隔片以超声波接合平均分布于袋宽中，此隔片除具有均风作用外，其最主要功能是控制滤袋承受风压时不至于过度膨胀相互遮蔽，而降低有效过滤面积与效果。
无旧式玻纤断裂的危险及对人体造成的不适，无导致微生物滋生的条件，而且有较长的使用寿命，最高使用温度可达80℃.
注：可按用户具体要求定做。
F7中效过滤袋设计特点：
外框：以镀锌框、铝框为结构外框。
内框压条：
每个F7中效过滤袋滤袋以一金属条固定，增加滤网强度，并防止滤袋于高风速时，因风切之磨擦力而破裂。
分隔片：
每个F7中效过滤袋滤袋均有六道隔片平均分于袋宽中，防止滤袋随风压过度膨胀、相互遮蔽，降低有效过滤面积与效率。
超音波封边：
每个F7中效过滤袋滤袋边采用超音波方式熔合，具有良好之气密性及结合强度，不产生学习漏气或破裂。
F7中效过滤袋产品特性：
F7中效过滤袋采用超细合成纤维以特殊织法制成，避免旧式玻璃纤维材料所可能对人体造成的不适，滤材内含静电纤维，对次微米（小于1或小于1micron）粉尘过滤效率特别良好，对1微米的粒子的过滤效率85%，具有高捕尘力，高粉尘载量及高透气性，高使用寿命。
注：可按用户具体要求定做。
F6中效过滤袋用途：
F6中效过滤袋适用于空调通风系统细尘过滤。
F6中效过滤袋产品特性：
选用高性能静电滤料制成。
每个滤袋边采用超声波方式加以熔合，具有良好气密性及结合强度，不至由于风压高时产生漏气或者破裂而影响过滤效率，每个滤袋均有六道不织布隔片以超声波接合平均分布于袋宽中，此隔片除具有均风作用外，其最主要功能是控制滤袋承受风压时不至于过度膨胀相互遮蔽，而降低有效过滤面积与效果。
无旧式玻纤断裂的危险及对人体造成的不适，无导致微生物滋生的条件，而且有较长的使用寿命，F6中效过滤袋最高使用温度可达80℃，F6中效过滤袋对1微米的粒子的过滤效率为65%
中效过滤袋应用于风量V型组合式过滤器和高效过滤器之前置过滤。
注：可按用户具体要求定做。
