S型气溶胶说明书
S型气溶胶灭火系统设计及安装说明
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。

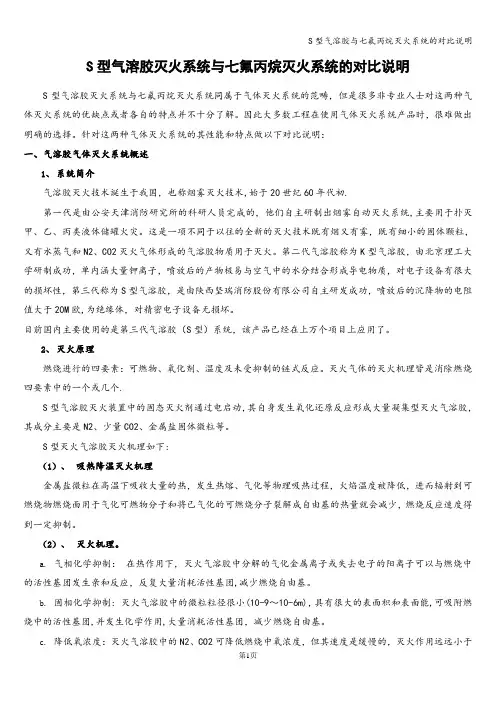

S型气溶胶与七氟丙烷灭火系统的对比说明
S型气溶胶灭火系统与七氟丙烷灭火系统的对比说明S型气溶胶灭火系统与七氟丙烷灭火系统同属于气体灭火系统的范畴，但是很多非专业人士对这两种气体灭火系统的优缺点或者各自的特点并不十分了解。
因此大多数工程在使用气体灭火系统产品时，很难做出明确的选择。
针对这两种气体灭火系统的其性能和特点做以下对比说明：一、气溶胶气体灭火系统概述1、系统简介气溶胶灭火技术诞生于我国，也称烟雾灭火技术,始于20世纪60年代初.第一代是由公安天津消防研究所的科研人员完成的，他们自主研制出烟雾自动灭火系统,主要用于扑灭甲、乙、丙类液体储罐火灾。
这是一项不同于以往的全新的灭火技术既有烟又有雾，既有细小的固体颗粒，又有水蒸气和N2、CO2灭火气体形成的气溶胶物质用于灭火。
第二代气溶胶称为K型气溶胶，由北京理工大学研制成功，单内涵大量钾离子，喷放后的产物极易与空气中的水分结合形成导电物质，对电子设备有很大的损坏性，第三代称为S型气溶胶，是由陕西坚瑞消防股份有限公司自主研发成功，喷放后的沉降物的电阻值大于20M欧,为绝缘体，对精密电子设备无损坏。
目前国内主要使用的是第三代气溶胶（S型）系统，该产品已经在上万个项目上应用了。
2、灭火原理燃烧进行的四要素：可燃物、氧化剂、温度及未受抑制的链式反应。
灭火气体的灭火机理皆是消除燃烧四要素中的一个或几个.S型气溶胶灭火装置中的固态灭火剂通过电启动，其自身发生氧化还原反应形成大量凝集型灭火气溶胶，其成分主要是N2、少量CO2、金属盐固体微粒等。
S型灭火气溶胶灭火机理如下:（1）、吸热降温灭火机理金属盐微粒在高温下吸收大量的热，发生热熔、气化等物理吸热过程，火焰温度被降低，进而辐射到可燃烧物燃烧面用于气化可燃物分子和将已气化的可燃烧分子裂解成自由基的热量就会减少，燃烧反应速度得到一定抑制。
（2）、灭火机理。
a.气相化学抑制：在热作用下，灭火气溶胶中分解的气化金属离子或失去电子的阳离子可以与燃烧中的活性基团发生亲和反应，反复大量消耗活性基团,减少燃烧自由基。
S型气溶胶说明书
尊敬的用户：
感谢您选择和使用我公司生产的 S 型气溶胶灭火装置！ 本说明书介绍了 S 型气溶胶灭火装置的工作原理、动作程序、系统配置、 技术参数、控制系统及其连接、系统安装及日常维护管理要求，为系统的安装 和日常维护管理提供指导。 为了充分发挥系统之效能及避免因操作不当引起的故障或事故，请详细阅 读该说明书，以确保系统发挥正常的工作效能。 本公司地址：成都市蛟龙工业港（青羊园区）B-50 座 邮 编：610091 售后服务部电话： Tel：+86-28-65016112 Fax：+86-28-65016119 声明：如本使用说明书已升级，则同型产品的介绍以最新版本为准；如本 使用说明书所引起的标准已升级，则以最新标准为准，恕本公司不另行通知。
3) S 型气溶胶灭火剂产生的微粒粒径很小。这些微粒量比一个月内封闭 计算机房自然降落的灰尘量还少，而且这些微粒即使在高湿（相对湿度 95%）
5
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
状态下，也无导电性和腐蚀性。不会对电器设备产生任何损害。这是同其它气
溶胶产品的根本区别。
4) 产品应用范围广，适用于各种空间保护，特别适用对精密仪器的保护。
溶胶灭火装置（整机重大约 20kg）相当于 150kg 的 CO2 钢瓶组。所以在有诸多
限制的情况下，如高层建筑的承重限制，气溶胶灭火系统是更为实际的。
� 灭火剂产生的气体物质具有流动特性及绕过障碍物充斥整个空间的
能力，因而不受火源位置的影响。
3、 经济性—系统工程造价低
� 系统无管网，占地空间小，建设投资小，几乎不占用被保护对象的
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
气溶胶自动灭火装置使用说明书
新一代环保洁净型气溶胶自动灭火装置使用说明书广州海安消防设备有限公司目录第一章概述 (1)第二章S型自动灭火装置的灭火原理 (1)第三章适用范围和不适用范围 (1)第四章装置构成及型号编制 (1)第五章S型灭火装置的主要技术参数 (2)第六章简明设计指南 (2)第七章S型灭火系统控制模式 (3)第八章S型灭火装置的安装、日常维护和使用 (4)第一章概述金海安牌（S）环保型自动灭火装置（以下简称S型自动灭火装置）是由广州海安消防设备有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。
在生产过程中无毒、无污染、无公害，实施灭火过程中效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、Cl、Br、CO等有害物质，ODP=0、GWP≤0.35、不破坏大气臭氧层。
是目前消防领域代替哈龙产品的理想产品。
第二章 S型自动灭火装置的灭火原理1、IVS型灭火剂的特性IVS型灭火剂是一种固体含能化学物质，属于烟火药剂。
利用电子气化启动器激活IVs 型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从IVS型自动灭火装置的喷口向外释放喷射，扑灭火灾。
2、S型自动灭火装置的灭火原理S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全淹没灭火形式：a、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，迅速降低自由基的浓度；b、存在抑制链式燃烧反应进行的化学灭火方式；c、水蒸汽冷凝与气化降低燃烧物温度。
第三章适用范围和不适用范围1、适用范围S型气溶胶系统为全淹没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。
a、扑灭A类火灾：如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、图书馆、资料室等场所；b.扑灭B类火灾：适用于生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾；c.扑灭电气电缆火灾：适用于变（配）电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。

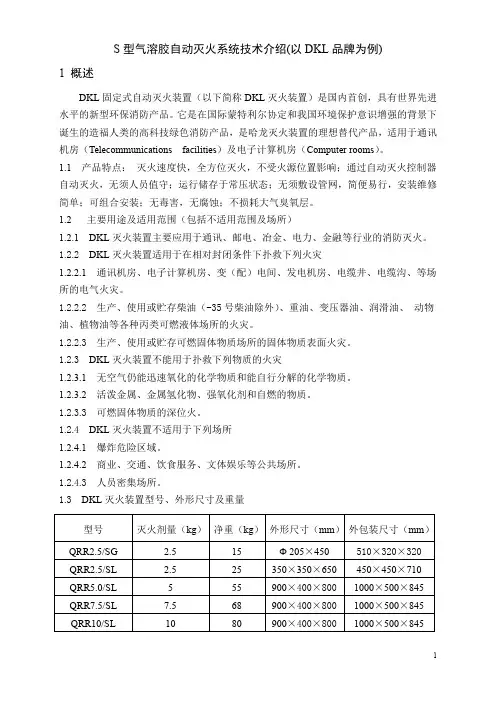

S型气溶胶自动灭火系统技术介绍以DKL品牌为例
S型气溶胶自动灭火系统技术介绍(以DKL品牌为例)1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义L代表落地式，G代表悬挂式，……）S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
JR S型气溶胶自动灭火装置使用说明书要点
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
飓风使用说明书
飓风牌环保 S 型气溶胶自动灭火装置
使用说明书
施工安装使用前请认真阅读使用说明书
江西飓风消防设备有限公司
一、 概述
飓风牌环保 S 型气溶胶自动灭火装置（以下简称 QRR 灭火装置）是江西飓风消防 设备有限公司研制和生产的第三代灭火产品，产品的各项技术和参数均通过了国家固定 灭火系统和耐火构件质量监督检验中心的“型式检验”和灭火剂“型式检验”。
计规范要求。当灭火装置和火灾报警系统及其他消防控制系统联网时，还应符合 GB50166《火灾自动报警系统施工及验收规范》的规定。
c.灭火装置安装的正前方 0.5 米内不允许有任何障碍，其安装不受位置高低的影响， 就地摆放时，宜靠墙壁。
d.灭火装置不宜安装下列位置： ①：临近明水，火源处； ②：临近进风，排风口，门窗及其他开口处； ③：容易被雨淋，水浇，水淹处； ④：疏散通道；
程实行终身维修负责制。 8、每年对客户回访巡查一次，平时可通过多种方式了解客房产品运行状况，填写纪
JR S型气溶胶自动灭火装置使用说明书
®安装、使用产品前，请阅读使用说明书J R悬挂式S 型气溶胶自动灭火装置使用说明书执行标准：GA499.1陕西坚瑞消防股份有限公司目录1 概述 12 外形结构与工作原理 23 技术参数 24 开箱检验 25 安装 26 调试 57 使用、操作注意事项98 运输、贮存109 售后服务1010 联系方式101 概述JR S型悬挂式气溶胶自动灭火装置（以下简称JR灭火装置）是国内首创、具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，特别适用于通讯机房及电子计算机房。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过气体灭火控制器控制从而实现自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层, 是绿色环保产品。
1.2 主要用途及适用范围1.2.1 JR灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 JR灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 JR灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.3 型号、外形尺寸见表1表1 JR灭火装置型号、外形尺寸1.4 工作环境要求工作环境温度范围：-20℃~+55℃工作环境相对湿度：不大于95%1.5 对防护区的要求：防护区应相对封闭。
S型气溶胶灭火系统设计及安装说明..
S型气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。
S型气溶胶灭火装置
S型气溶胶灭火装置
S型气溶胶灭火装置0
S型气溶胶灭火装置是集自动探测火灾报警、灭火为一体并可轻便移动的一种现代化消防设备。
S型气溶胶灭火装置是指含有35%-50%硝酸锶，同时含有10%-20%硝酸钾的气溶胶发生剂的灭火装置。
型号：QRR/SL（落地式）、QRR/SG(壁挂式)
S型气溶胶灭火装置具有施工安装简便、工程投资少等特点。
主要适用于电子计算机房、配电房、变压器房、档案文物资料室、小型油库、电讯中心等小型相对封闭防护区的A、B类火灾以及电气电缆初起火灾。
系统主要技术性能和参数
技术参数：
1、绝缘性能：＞200MΩ
2、相对湿度：≤95%
3、电流电阻：（1~9）Ω
4、最大安全电流、时间：150mA/5min
5、最大启动电流、时间：1A/5ms
6、启动延时：30s
7、灭火剂喷射时间：≤2min
8、喷射滞后时间：≤5s
9、喷口温度：在喷口正前方0.01m处≤180℃，0.05m处≤80℃
10、箱体温度：箱体表面温度≤100℃
11、灭火功能：100g/m3 12、产品使用寿命：6年。
S型气溶胶灭火技术(1)
S型气溶胶自动灭火系统技术介绍一概述气溶胶灭火剂是在蒙特利尔议定书后，提出的一种新型的灭火剂，它是由一种氧化剂、还原剂、燃烧速度控制剂和粘合剂组成的混合物。
热气溶胶灭火剂的释放经过燃烧反映，产物中既有固体颗粒又有气体。
其中大部分是N2，CO2和水蒸气的灭火气体，固体颗粒石钾和锶的极细小的氧化物微粒。
这些纳米级单位的微粒可以高效吸收与中和火焰中的燃烧自由基，从而达到化学抑制灭火作用。
而灭火气体中包含的固体颗粒形成的气溶胶。
可以长时间悬浮，并绕过阻碍物，散布到各个角落，以一种全淹没的方式高效灭火。
进入21世纪，第三代锶盐气溶胶已在中国得到广泛的推广和应用。
陕西坚瑞消防股份有限公司的DKL固定式气溶胶自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，适用于通讯机房及电子计算机房等精密仪器场所的良好灭火装置，是哈龙灭火装置的理想替代产品。
二. S型DKL气溶胶灭火装置灭火机理气溶胶灭火剂发生剂通过电启动后，经过自身的氧化还原反应形成凝集型灭火气溶胶，即气溶胶灭火剂。
气溶胶灭火剂按质量百分比，60%为气体，其成分主要是N2少量的CO2及微量的CO、NOx、O2和碳氢化合物；占灭火剂40%的固体微粒主要是金属碳化物，一般认为由上述方法产生的气溶胶同干粉灭火剂一样是通过若干机理协同发挥灭火作用的，但主要是冷却机理和化学抑制机理。
（1）冷却机理：DKL灭火剂中的固体微粒主要为SrO、SrCO3和Sr(OH)2，这三种物质在火焰上均会发生强烈的吸热反应。
任何火灾在较短的时间内所释放的热量是有限的，如果在较短的时间内，灭火剂中的固体微粒能够吸收火焰的部分热量，那么火焰的温度就会降低，则辐射到可燃物质燃烧面用于可燃物分子和将已经气体的可燃烧分子裂解成自由基的热量就会减少，燃烧反应的速度就会得到一定程度的抑制，这种作用在火灾初期尤为明显。
s型气溶胶说明
S型气溶胶说明1 概述S型自动灭火装置（以下简称S型灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品。
S型气溶胶灭火装置是优良的气体灭火产品, S型气溶胶灭火产品对电器类火灾等场所的保护具有无损害、不导电、不腐蚀、无二次污染等优势，是理想的哈龙替代产品，其低成本，常压储存、设计安装维护简单方便、绿色环保等优点是其它气体灭火产品所不具备的。
《气体灭火系统设计规范》和《热气溶胶灭火装置》对S型热气溶胶定义如下：S型热气溶胶是由含有硝酸锶和硝酸钾复合氧化剂的固体气溶胶发生剂经化学反应所产生的灭火气溶胶。
其中复合氧化剂的组成（按质量百分比）硝酸锶为35%-50%，硝酸钾为10%-20%。
S 型气溶胶灭火剂主要有如下优点：一、S型气溶胶灭火剂是非钾盐类灭火产品，不会产生损害保护区内的电器设备的钾盐微粒。
二、S型气溶胶灭火药剂产生的固体微粒非常少，约为3%（而其它同类气溶胶产品的固体微粒含量约为40%）三、S型气溶胶灭火药剂产生的固体微粒粒径很小。
这些微粒量比一个月内封闭计算机房自然降落的灰尘量还少，而且这些微粒即使在高湿（相对湿度85%）状态下，也无导电性和腐蚀性。
不会对电器设备产生任何损害。
这是同其他气溶胶产品的根本区别。
一、气溶胶灭火剂用量灭火剂用量计算公式W=C·V·Kv式中：W——气溶胶灭火剂设计用量，kg；C——灭火设计密度，kg/m3；固体表面火灾的灭火密度为0.1 kg/m3，C＝0.13 kg/m3；通讯机房和电子计算机房等场所的电气设备火灾，C＝0.13 kg/m3；电缆隧道(夹层、井)及自备发电机房火灾，C＝0.14 kg/m3；V——防护区容积，m3；Kv——容积修正系数。
V＜500m3，Kv =1.0；500m3≤V＜1000m3，Kv=1.1；V≥1000m3，Kv =1.2。
气溶胶使用说明
气溶胶使用说明()————————————————————————————————作者：————————————————————————————————日期：第一章概述永业牌(yy)环保洁净型自动灭火装置（以下简称S型自动灭火装置）是由东莞永业消防设备有限公司利用现代化工技术自动研制和生产的环保型混合气体灭火产品。
本产品无毒、无污染、无公害，灭火效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、C1、Bｒ、C0等有害物质,0DP=０、GWP ≤0．３5、不破坏大气臭氧层。
是目前消防领域代替哈龙产品的理想产品。
第二章 yｙ牌自动灭火装置的灭火原理1、S型灭火剂的特性S型灭火剂是一种固体含能化学物质、属于烟火药剂。
利用电子气化启动器激活S型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体,混合气体从S型自动灭火装置的喷口向外释放喷射，扑灭火灾。
2、S型自动灭火装置的灭火原理S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全淹没灭火形势：ａ、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，迅速降低自由基的浓度;ｂ、存在抑制链式燃烧反应进行的化学灭火方式；c、水蒸汽冷凝与气化降低燃烧温度。
第三章适用范围和不适用范围1、适用范围Ｓ型灭火系统为全淹没系统,适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。
a、扑灭A类火灾：如木材、纸张等固体物质初起火灾,适用于木制品库、档案库、博物馆、图书馆、资料室等现场;ｂ、扑灭B类火灾:适用于生产使用或贮存柴油（﹣35号柴油除外)、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾;c、扑灭电气电缆火灾:适用于变(配)电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。
2、不适用范围Ｓ型自动灭火装置不能用于扑救下列物质引起的火灾:ａ、无空气仍能迅速氧化的化学物质，如硝酸纤维、火药等。
s型气溶胶灭火装置操作规程
S型气溶胶自动灭火装置管理操作规程1.0 系统概述1.1 AS600 S型自动灭火装置是具有世界先进水平的新型环保消防产品，具有灭火速度快、无须值守、常压储存、安装维修简单、无毒害、无腐蚀、不损耗大气臭氧层等特点。
1.2系统主要由火灾自动报警控制系统、S型气溶胶自动灭火装置组成。
该系统具有自动探测火灾、自动报警及控制联动设备、自动灭火等功能，在紧急情况下，可进行自动和手动两种方式启动灭火。
2.0 系统工作原理2.1 自动控制：当防护区发生火警时,火灾报警控制器接到防护区两独立火灾报警信号后立即发出联动信号（关闭通风空调等）。
经过30秒时间延时,火灾报警控制器输出24伏直流电,启动灭火装置,S型气溶胶药剂经短管施放到防护区,控制器面板喷放指示灯亮,同时,报警控制器接收压力讯号器反馈信号。
防护区内门灯显亮,避免人员误入。
2.2 手动控制：当防护区经常有人工作时,可以通过防护区门外的手动／自动转换开关,使系统从自动状态转换到手动状态,当防护区发生火警时,报警控制器只发出报警信号,不输出动作信号。
由值班人员确认火警,按下控制器面板或击碎防护区门外紧急启动按钮,即可立即启动灭火装置,喷放S型气溶胶灭火剂。
当自动、手动紧急启动都失灵时,可进入防护区内实现机械应急操作启动。
只需拔出对应防护区启动瓶上的手动保险销,拍击手动按钮,即可完成整套装置的启动喷放工作,操作简单。
2.3 紧急停止操作：当发生火灾警报，在延时时间内发现不需要启动灭火时，可按下启动/停止盒或火灾自动报警灭火控制器上的紧急停止按钮，即可阻止灭火指令的发出。
3.0 系统使用及操作注意事项3.1 使用单位应建立设备技术档案，对使用状况、维修检查等做详细记录，S型气溶胶气体灭火系统管理操作必须由经过专业训练的人员进行。
3.2 对全部设备组件进行外观检查，灭火装置组件应无碰撞变形及其它机械性损伤，表面保护涂层应完好无锈蚀，铭牌应清晰，操作装置保护罩、铅封和安全标志应完整，灭火装置严禁拆卸及随意移动,装置的正前方1m内，其它各面0.2m内不允许有阻碍物，装置上盖不允许放置其它任何物品；控制器面板指示灯应正常，各开关位置应正确，各连线应无松动现象；火灾探测器表面应保持清洁，应无任何干扰或影响探测性能的擦伤、油渍及油漆。
S型气溶胶
气溶胶灭火技术是在军用烟火技术的基础上发展起来的新型灭火技术。
20世纪60年代，公安部天津消防研究所研究的油罐烟雾灭火技术是最早的气溶胶灭火技术，当时，这一新型灭火技术并未引起广泛关注。
80年代初，随着“哈龙灭火剂”环保问题的出现，寻找哈龙替代物成为重要的研究课题。
80年代末，俄罗斯科学家首先研究成功了可以全淹没方式灭火的气溶胶灭火技术，该技术为哈龙替代研究开辟了一个新的途径。
随后，气溶胶灭火技术得到了国际社会的关注，中国、美国、澳大利亚、马来西亚等国家也都开始了对新型气溶胶灭火技术的研究。
一气溶胶灭火技术发展历程气溶胶通俗说是细小的固体或液体微粒分散在气体中形成的稳定物态体系，专业是指以气体(通常为空气)为分散介质，以固态或液态的微粒为分散质的胶体体系。
自然界常见的气溶胶---云、烟、雾等。
气溶胶中粒子其尺寸多在10－5～10-1μm级，具有气体流动性，可绕过障碍物扩散。
气溶胶灭火装置中的药剂为固态，其药剂通过氧化还原反应喷放出来的组分为气溶胶。
第一代气溶胶灭火技术——烟雾灭火技术第一代气溶胶灭火技术诞生于我国，也称烟雾灭火技术，始于20世纪60年代初。
是由公安天津消防研究所的科研人员完成的，他们自主研制出烟雾自动灭火系统，主要用于扑灭甲、乙、丙类液体储罐火灾。
这是一项不同于以往的全新的灭火技术既有烟又有雾，既有细小的固体颗粒，又有水蒸气和N2、CO2灭火气体形成的气溶胶物质用于灭火。
第二代气溶胶灭火技术——K型K型气溶胶灭火技术也叫钾盐类灭火技术，是气溶胶灭火技术发展的第二阶段，始于20世纪60年代中期前苏联。
我国在这一方面起步较晚，始于20世纪90年代初，第一代产品为由北京理工大学研制成功，此类气溶胶发生剂中主要采用钾的硝酸盐作为主氧化剂,其喷放物灭火效率高，但因为其中含有大量的钾离子，易吸湿,形成一种发黄发黏的强碱性导电液膜，这种物质对电子设备有很大的损坏性，故K型气溶胶自动灭火装置不能使用于电子设备、精密仪器和文物档案场所。
s型气溶胶成分
s型气溶胶成分S型气溶胶成分简介气溶胶是指悬浮在大气中的微小颗粒物质，其成分多种多样。
其中，S型气溶胶是指含有硫元素的气溶胶。
硫元素在大气中的存在主要来源于人类活动和自然过程，如燃煤、石油燃烧、火山喷发等。
S 型气溶胶对大气环境和人类健康都有重要影响，因此其成分的分析和研究具有重要意义。
一、硫酸盐硫酸盐是S型气溶胶中最主要的成分之一。
它们主要来自于硫氧化物在大气中的氧化反应，形成硫酸。
硫酸盐的颗粒物很小，一般在几微米以下，可以长时间停留在大气中。
硫酸盐对大气的光学特性和云的形成起着重要作用，同时也对人体呼吸系统有害。
二、硝酸盐硝酸盐是另一种常见的S型气溶胶成分。
它们主要来自于大气中的氮氧化物与氨等气体的反应，生成气溶胶颗粒。
硝酸盐的颗粒物一般较小，具有较强的吸湿性，能够在大气中形成云雾和雾霾。
三、有机硫化合物有机硫化合物是S型气溶胶中的另一个重要成分。
它们主要来自于生物和化学过程，如植物排放的硫化物和工业废气中的有机硫化合物。
有机硫化合物在大气中可以发生氧化和光化学反应，从而影响大气的化学组成和光学特性。
四、元素硫和硫氧化物除了硫酸盐、硝酸盐和有机硫化合物外，S型气溶胶中还含有元素硫和硫氧化物。
元素硫主要来自于火山喷发和燃煤等过程，而硫氧化物则是硫化物在大气中的氧化产物。
这些硫化物和硫氧化物可以通过大气扩散和混合作用，进一步形成S型气溶胶。
五、其他成分除了上述主要成分外，S型气溶胶中还含有其他一些次要成分。
例如，硫酸铵、硫酸铵钠等盐类化合物，以及含有硫的有机物质等。
这些成分的存在对大气环境和人类健康同样具有一定影响。
结语S型气溶胶成分的分析和研究对于了解大气污染的来源和演化过程，以及制定相应的环境保护措施具有重要意义。
通过深入研究S型气溶胶成分的来源、转化和影响机制，可以为改善大气质量、保护人类健康提供科学依据。
在未来的研究中，我们还需要加强对S型气溶胶成分的监测和分析，以更好地应对大气污染问题。
气溶胶设计说明天津
气溶胶设计说明天津热气溶胶自动灭火系统产品技术说明书威盾科技（中国）有限公司FIREDON SCIENCE & TECHNOLOGY (CHINA) COMPANY LIMITED一、气溶胶自动灭火系统简介气溶胶灭火剂是近年来发展起来的一类新型灭火剂，用于哈龙替代系统的气溶胶灭火剂主要有三种：热气溶胶灭火剂、冷气溶胶灭火剂和细水雾灭火剂。
1.灭火机理气溶胶指的是悬浮于气体介质中、直径必须在1～0.5um之间的一种液体或固定微粒物质。
气溶胶灭火剂属于烟火药的一种，由氧化剂、还原剂和粘合剂构成，通过燃烧反应产生大量的灭火介质，均匀的分布在被保护空间，通过物理、化学的双重协同作用来熄灭火灾。
其灭火机理主要在于物理抑制和化学抑制两个方面的作用。
1.1物理抑制作用气溶胶进入火焰后，由于胶体粒子非常小，表面积非常大，所以极易从火焰中吸收热量而使温度升高，达到一定温度后固体微粒发生溶化、气化直至分解而吸收大量热量，液体微滴也同时吸热升温或气化。
由于灭火气溶胶中固体微粒大多为1um左右，因而具有良好的悬浮能力和绕障能力，扩散迅速，易于进入火焰区并渗透到火焰出现的各种地方（深部火灾），且有效保留时间长。
任何火灾在较短时间内放出的热量都是有限的，而气溶胶中的固体颗粒能在较短的时间内，吸收火源所放出的一部分热量，使火焰温度降低。
1.2化学抑制作用气溶胶的化学抑制作用可以归纳为两个方面；（1）均相化学抑制作用。
在热的作用下，气溶胶中的固体颗粒分解，以蒸汽或者阳离子的形式存在，在瞬间可能与燃烧中的活性基团H·、OH·和O·发生多次链反应，消耗可燃物燃烧热量的反应，从而对燃烧反应起到抑制作用；（2）非均相化学抑制作用。
微米级气溶胶离子有表面能量很高的大比表面积，能够吸附链式反应传播者H·、OH·和O·，并催化它们重新组成稳定的分子，从而使火源中燃烧过程的分枝链式反应中断，其反应快速且反复进行从而产生瞬时灭火并能有效防止再次着火的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川迪威消防设备制造有限公司
1பைடு நூலகம்
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
目
录
S 型气溶胶灭火装置简介..................................................................................... 3 产品特点.................................................................................................................3 产品优点.................................................................................................................5 S 型气溶胶灭火装置技术参数、气溶胶发生剂性能及型号编制方法............. 6 S 型气溶胶灭火系统工作原理、流程及应用范围............................................. 8 灭火装置的组成及型号规格................................................................................ 9 S 型气溶胶灭火系统设计要求........................................................................... 11 S 型气溶胶灭火装置的安装、日常维护和使用............................................... 12 装置接线示意图...................................................................................................13 售后服务...............................................................................................................14 注意事项...............................................................................................................14
� 技术参数 1. 工作环境温度：-20℃— +50℃ 2. 工作环境相对湿度：≦95% 3. 启动延时：30S（可调） 4. 喷射时间：灭火装置充装气溶胶发生剂的质量大于 1kg 时≦120S 5. 喷射滞后时间：在 20℃±5℃时≤5S 6. 直流电阻：1-8Ω 7. 最大安全电流/时间：150mA/5min 8. 启动电流/时间：450mA/5ms 9. 喷口温度：在喷口正前方 5mm 处≤180℃ 10. 11. 接。 箱体温度：箱体表面温度≤100℃ 多台连接方式：启动信号线应采用串联连接，反馈信号采用并联连
技术指标 ≥300 ≤2.0 ≤5.0 ±10 0 0 0 ±0.1
标记示例 QRR5ALW/S 表示为落地式安装，限温型，可灭 A 类表面火，气溶胶发生剂 质标称质量为 5kg 的 S 型热气溶胶灭火装置。
7
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
S 型气溶胶灭火系统工作原理、流程及应用范围
5
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
状态下，也无导电性和腐蚀性。不会对电器设备产生任何损害。这是同其它气 溶胶产品的根本区别。 4) 产品应用范围广，适用于各种空间保护，特别适用对精密仪器的保护。 5) 产品造价相对较低。
S 型气溶胶灭火装置技术参数、气溶胶发生剂性能及型号编制方法
2
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
S 型气溶胶灭火装置简介
S 型热气溶胶灭火装置（以下简称灭火装置）是一种新型灭火设备，其启 动后产生的灭火气溶胶具有无毒、对大气臭氧层无耗损、灭火效能高等特点； 产品安装、维护简便，在某些特定的场所是哈龙类灭火器材较理想的替代品。 灭火装置的配置设计应依据 GB50370《气体灭火系统设计规范》进行，适 用于相对封闭的空间，其灭火方式为全淹没灭火。我公司生产的 S 型热气溶胶 灭火装置，是依据 GA499.1-2010《气溶胶灭火系统 第一部分：热气溶胶灭火 装置》的要求设计、制造。 灭火装置相对常用的洁净气体灭火系统具有以下优点：其灭火剂是以固态 常温储存，不存在泄漏问题，维护方便；属于无管网灭火系统，安装相对灵活， 不需要布置管道，工程造价相对较低。
尊敬的用户： 感谢您选择和使用我公司生产的 S 型气溶胶灭火装置！ 本说明书介绍了 S 型气溶胶灭火装置的工作原理、动作程序、系统配置、 技术参数、控制系统及其连接、系统安装及日常维护管理要求，为系统的安装 和日常维护管理提供指导。 不当引起的故障或事故 ， 为了充分发挥系统之效能及避免因操作 为了充分发挥系统之效能及避免因操作不当引起的故障或事故 不当引起的故障或事故， 请详细阅 读该说明书，以确保系统发挥正常的工作效能。 本公司地址：成都市蛟龙工业港（青羊园区）B-50 座 邮 编：610091 售后服务部电话： Tel：+86-28-65016112 Fax：+86-28-65016119 ：如本使用说明书已升级，则同型产品的介绍以最新版本为准；如本 声明 声明： 使用说明书所引起的标准已升级，则以最新标准为准，恕本公司不另行通知。
1、工作原理 在每个防区内，火灾探测由若干个烟感、温感探测器完成。当防护区火灾 自动报警控制器收到烟感、 温感任何一种火灾信号后， 经火灾自动报警控制 CPU 运算判断后，首先发出火灾预警信号，另一方面输出即时启动信号关闭空调或 自动放下防火卷帘；同时输出延时 30S 的启动信号自动启动 QRR 灭火装置进行 灭火。启动后，QRR 灭火装置将释放信号反馈给报警控制器，点亮释放显示灯， 提示人们切勿进入火灾防区。 手动控制盒供紧急情况下，启动或停止 QRR 灭火装置时使用，无论火灾自 动报警控制器处在自动或手动方式，按此开头（击碎玻璃按下）即可紧急启动 QRR 灭火装置。 2、工作流程：
生产单位自定义 灭火装置类别（S 代表 S 型气溶胶灭火剂，K 代表 K 型气 溶胶灭火剂） 喷口温度类型（非限温型不标注，W 代表限温型） 灭火装置安装方式（L 代表落地式，G 代表悬挂式） 灭火类别，A 代表可灭 A 类表面火，其他可不标注） 气溶胶发生剂质量，单位为（kg） 热气溶胶灭火装置 气溶胶灭火系统
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
★ 重要说明： 、规范的安装 、 S 型气溶胶灭火系统能否长期稳定地运行，取决于产品可靠的质量 产品可靠的质量、 规范的安装、 全面的调试、定期的测试以及适时的维护 ！ 我公司慎重声明： 发现不能排除的异常现象，应及时通知本公司。 ， ， 。 检测和维护时不允许拆装本系统中所有的零部件 检测和维护时不允许拆装本系统中所有的零部件， 若需拆装 若需拆装， 必须与本公司联系 必须与本公司联系。 用户擅自拆卸或更改系统设置引起的错误运行，本公司不承担任何责任。 系统中的零部件需更换，必须联系本公司，不得随意代用。
6
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
� 气溶胶发生剂性能 项目 发气量/（mL/g） 含水率/% 吸湿率/% 热安定性：试验前后发气量变化量/(mL/g) 撞击感度/% 静电感度/% 摩擦感度/% 密度/（g/cm³） � 型号编制方法 QR R X X X X / X X
3
四川迪威消防设备制造有限公司
S 型气溶胶灭火装置安装使用说明书
保要求。 � S 型气溶胶生成物绝缘性好、无腐蚀。 S 型气溶胶灭火剂的沉降物不吸水且不含酸碱物质，经试验检测，对铜、 铝材料无腐蚀性，其沉降物的绝缘性相当于木板的绝缘性，释放后用普通吸尘 器就能清理干净。 2、 灭火效率高，速度快，全淹没全方位灭火 � 气溶胶灭火产品的灭火速度和灭火效率高于哈龙、二氧化碳、七氟 丙烷、IG541 等气体灭火系统。S 型气溶胶发生剂的设计用量为 0.13kg/m³， 同 比大约是二氧化碳的 1/17、哈龙的 1/4、IG541 的 1/13、七氟丙烷的 1/8。 � S 型气溶胶灭火装置比同类产品体积更小、效率更高，4kg 剂量的气 溶胶灭火装置（整机重大约 20kg）相当于 150kg 的 CO2 钢瓶组。所以在有诸多 限制的情况下，如高层建筑的承重限制，气溶胶灭火系统是更为实际的。 � 灭火剂产生的气体物质具有流动特性及绕过障碍物充斥整个空间的 能力，因而不受火源位置的影响。 3、 经济性—系统工程造价低
产品特点
1、 环保效益好
气溶胶灭火剂释放时的烟雾状气体，其灭火对象、适用场所和灭火控制系 统与常规灭火产品基本相同。主要适用于扑救电气火灾、可燃液体火灾和固体 表面火灾。 � S 型气溶胶是固体气溶胶发生剂反应的产物，含有约 98%以上的气 体。几乎无微粒（其微粒量比一个月内封闭计算机房自然降落的灰尘量还少） ， 沉降物极低。气体是氮气、水气、少量的二氧化碳。从生产到使用过程中无毒， 无公害，无污染，无腐蚀，无残留。不破坏臭氧层，无温室效应，符合绿色环
� 系统无管网，占地空间小，建设投资小，几乎不占用被保护对象的 空间，安装、调试维护方便。 � 常温常压储存，运输方便，灭火后现场易清理，费用少。 气溶胶灭火时是由固体气溶胶发生剂通过快速地还原反应气化、冷凝 成气雾的过程将灭火气雾释放到被保护空间。这一特点决定了气溶胶灭火装置 有很高的灭火效率，同时无需管网和高压容器等，也无需设置钢瓶间，而是直 接设置在防护区内， 基于重量， 4kg 剂量的气溶胶灭火装置相当于 150kg 的 CO2
