安装工程识图算量及工程造价 给排水专业
建筑水电安装识图和算量1.2 给排水识图
排
2. 标高标注方法
水
图 例
室内工程应标注相对标高；室外工程应标 注绝对标高，当无绝对标高资料时，可标注相 对标高。
《建筑水电工程计价》
1.2.1 常用图例
2. 标高标注方法
常
用
给水管道应标注管中心标高，排水管道
给
宜标注管底标高。
排
水
图
例
图1 平面图中管道标高标注法
《建筑水电工程计价》
1.2.1 常用图例
《建筑水电工程计价》
1.2.2 识图方法
给
3. 施工详图
排
凡平面布置图、系统图中局部构造因
水
施
受图面比例限制而表达不完善或无法表
工
达的，必须绘出施工详图。如卫生器具
图
安装、排水检查井、雨水检查井、阀门
的
构
井、水表井、局部污水处理构筑物等。
成
《建筑水电工程计价》
1.2.2 识图方法
给
4. 设计施工说明及主要材料设备表
系统图，也称“轴测图” ,是反映管道及设备
排 的空间位置的施工图。系统图上应标明管道的管径
水 、坡度，标出支管与立管的连接处，以及管道各种 施 附件的安装标高等，如下图所示：
工
图
的
构
成
《建筑水电工程计价》
1.2.2 识图方法
2. 系统图
系统图，也称“轴测图” ,是反映管道及设备 的空间位置的施工图。系统图上应标明管道的管径 、坡度，标出支管与立管的连接处，以及管道各种 附件的安装标高等，如下图所示：
给
具、设备等均按照《给水排水制图标准》
排 水
（GB／T 50106—2019）使用统一的图例

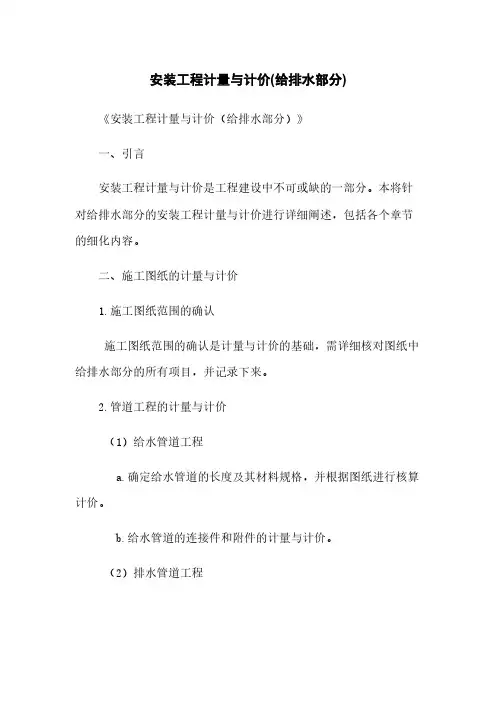

安装工程计量与计价(给排水部分)
安装工程计量与计价(给排水部分)《安装工程计量与计价（给排水部分）》一、引言安装工程计量与计价是工程建设中不可或缺的一部分。
本将针对给排水部分的安装工程计量与计价进行详细阐述，包括各个章节的细化内容。
二、施工图纸的计量与计价1.施工图纸范围的确认施工图纸范围的确认是计量与计价的基础，需详细核对图纸中给排水部分的所有项目，并记录下来。
2.管道工程的计量与计价（1）给水管道工程a.确定给水管道的长度及其材料规格，并根据图纸进行核算计价。
b.给水管道的连接件和附件的计量与计价。
（2）排水管道工程a.核定并计算排水管道的长度及其材料规格，并根据图纸进行核算计价。
b.排水管道的连接件和附件的计量与计价。
3.设备安装工程的计量与计价设备安装工程包括给排水设备的安装计量与计价，需详细核对设备清单并进行计量和计价。
三、工程量的计算与核定1.给水工程量的计算与核定（1）根据给水管道长度、管材规格和连接件的数量进行计算，并核定合理的计量数。
（2）根据给水设备的数量、类型和规格进行计算，并核定设备安装工程量。
2.排水工程量的计算与核定（1）根据排水管道长度、管材规格和连接件的数量进行计算，并核定合理的计量数。
（2）根据排水设备的数量、类型和规格进行计算，并核定设备安装工程量。
四、计价依据的确定与核定1.施工材料的计价依据（1）给水管道材料计价依据a.管材单位价格的确定b.连接件和附件的计价依据确定（2）排水管道材料计价依据a.管材单位价格的确定b.连接件和附件的计价依据确定2.设备安装工程价款的确定设备安装工程的价款通过设备清单和计价依据确定，需按照工程量和设备规格进行核定。
五、附件本所涉及的附件如下：1.施工图纸范围确认表2.给水管道计量与计价表3.排水管道计量与计价表4.设备安装计量与计价表5.施工材料计价依据表6.设备安装工程价款确定表六、法律名词及注释1.施工图纸范围确认表：记录确认施工图纸范围的表格。
2.计量与计价表：记录计量和计价的相关信息的表格。
安装工程识图与预算
安装工程识图与预算一、给排水工程预算的编制方法给排水工程预算编制的主要依据是：施工图、安装工程预算定额、安装工程取费定额等。
给排水工程预算编制的步骤是：熟悉图纸，熟悉定额的主要项目，计算工程量，套定额、取费，计算工程造价。
（一）、计算工程量1．计算项目及计算规定工程量计算包括哪些项目，如何计算，要根据定额的项目划分各工程量计算的有规定。
给排水、采暖定额的主要项目及计算规定如下：（1）管道部分a.各种管道以图示管道中心线长（m）计，不扣除阀门管件（包括减压阀、疏水阀、水表、伸缩器等）所占长度。
b.镀锌铁皮套管的制作以个计，其安装含在管道定额内（指管道穿墙、穿楼板的套管，穿一处计一个）。
c.管道支架的制作与安装。
定额内已含Ф32以下的管道支架的制作与安装，Ф32以上的管道支架的制作与安装按设计以吨计。
d.各种补偿器的制作与安装以个计。
方型管道补偿器则按臂长的两倍以m计，计算合并在同直径的管道安装内。
e.管道消毒、冲洗按管长以m计。
（2）阀门、栓类部分a.阀门以个计。
法兰阀门安装如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈数量减半，其他不变，调整单价。
b.室外消火栓以组计。
水枪、水龙带及附件按设计规定，另列项目计算。
c.室内消火栓的水龙带长以20m为准，设计超过20m，按设计调整单价，其他不变。
d.消防水泵接合器按成套产品以组计。
如设计要求用短管时，另行计算本身价格，并入材料费。
（3）低压器具部分a.减压阀安装，按高压侧的直径计算。
b.减压阀、疏水阀组成安装以组计，如设计组成与定额中不同时，阀门和压力表的数量按设计需要调整。
c.法兰水表安装以组计，定额中的旁通管及止回阀，可按设计规定调整。
（4）卫生器具部分a.洗面器（包括洗面器所配水嘴、带链者、排水栓、存在弯、托架等）。
卫生器具以组计，定额内已按标准图综合了卫生器具与管道连接的人工、材料费用，不得另行计算。
b.浴缸安装，不包括支座和四周侧面砌墙、贴面等费用，这些费用应另列项目，按土建有关定额计算。

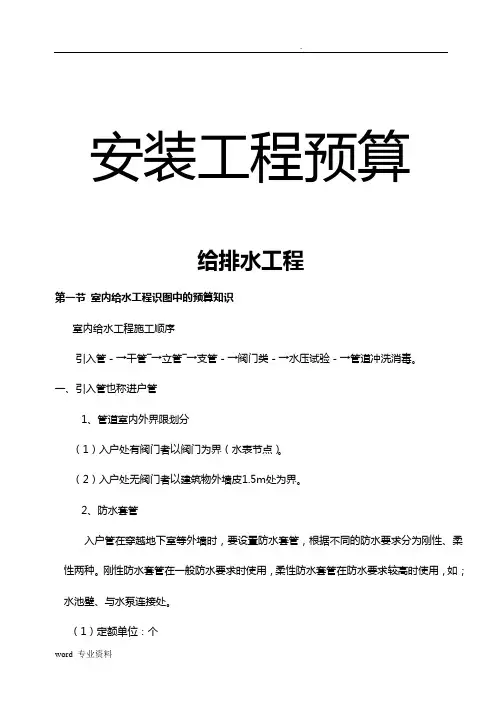

安装工程识图算量及工程造价-给排水专业
安装工程预算给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
首先，查看施工图比例，并复核。

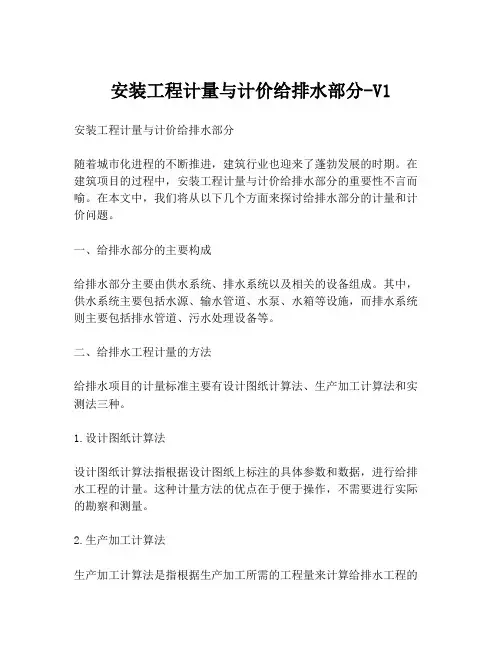

安装工程计量与计价给排水部分-V1
安装工程计量与计价给排水部分-V1安装工程计量与计价给排水部分随着城市化进程的不断推进，建筑行业也迎来了蓬勃发展的时期。
在建筑项目的过程中，安装工程计量与计价给排水部分的重要性不言而喻。
在本文中，我们将从以下几个方面来探讨给排水部分的计量和计价问题。
一、给排水部分的主要构成给排水部分主要由供水系统、排水系统以及相关的设备组成。
其中，供水系统主要包括水源、输水管道、水泵、水箱等设施，而排水系统则主要包括排水管道、污水处理设备等。
二、给排水工程计量的方法给排水项目的计量标准主要有设计图纸计算法、生产加工计算法和实测法三种。
1.设计图纸计算法设计图纸计算法指根据设计图纸上标注的具体参数和数据，进行给排水工程的计量。
这种计量方法的优点在于便于操作，不需要进行实际的勘察和测量。
2.生产加工计算法生产加工计算法是指根据生产加工所需的工程量来计算给排水工程的计量。
这种计量方法适用于规模较小、施工过程中难以进行设计图纸计算的情况。
3.实测法实测法则指对给排水工程进行实地勘察测量，根据实测数据进行计量。
这种方法的优点在于计量准确可靠，但需要保证勘察测量的精度和全面性，同时要耗费较多的时间和人力物力。
三、给排水工程计价的方法1.建设项目预算法建设项目预算法指在项目招标前，根据工程设计和标准规范，依据给排水工程计量结果进行计价。
这种方法的缺点在于只能作为招标文件的参考，无法保证施工过程中的实际成本。
2.实物核验法实物核验法指在项目施工过程中，按照工程进度和实际消耗的材料等进行成本核算。
这种方法的优点在于计价准确可靠，但需要消耗大量的人力物力。
3.综合单价法综合单价法是指综合考虑给排水工程材料、人工和机具成本，计算出每单位工程造价，然后根据标准工程量乘以单价来计算总价。
这种方法比较简单，同时也能够反映出工程的实际成本。
四、结语综上所述，给排水部分是建筑工程中不可或缺的一部分，其计量和计价方法的合理运用，对于项目的顺利进展都有着至关重要的作用。
安装工程计量与计价(给排水部分)
旋翼式水表图片
螺翼式水表图片
5、阀门——给水控制附件
6、水龙头——配水附件
二、室内排水系统
（一）室内排水系统的分类
室内排水系统按所接纳污、废水的性质不同，可以分三类： 1、生活污水排水系统 ，可分为： ①粪便污水排水系统：排除大、小便器及用途与此相似的卫生设 备污水的管道系统。 ②生活废水排水系统：排除盥洗、沐浴、洗涤等废水的管道系统。 2、工业废水排水系统：排除生产污水或生产废水的管道系统。 3、屋面雨水排水系统：排除降落在屋面的雨、雪水的管道系统。
程 建筑小区
（室外）
建
建筑给水 给排水工程
筑
排水工程
建筑内部 （室内）
安 装 工 程
给排水工程
城市给水排水工程与建筑给水排水工程的范围
一、室内给水系统
自建筑物的给水引入管至室内各用水及 配水设施部分，称为室内给水系统。
（一）给水系统的分类 按用途可分三类： 1. 生活给水系统 2. 生产给水系统 3. 消防给水系统
溢流管：可从底部或侧壁接出，溢流管的进水 口宜采用水平喇叭口集水，并应高出水箱最高 水位50mm，溢流管上部允许装设阀门，出口应 装设网罩。
泄水管：应自水箱底部接出，管上应装设闸阀， 其出口可与溢水管相接，但不得与排水系统直 接相连。
水位信号装置：该装置是反映水位控制阀失灵 报警的装置，可在溢流管口（或内底）齐平处 设信号管，一般自水箱侧壁接出，其出口接至 有人值班房间内的洗涤盆上。
通气管：供生活饮用的水箱，当贮水量较大时， 宜在箱盖上设通气管，使箱内空气流通，管口 应朝下并设网罩。
06-安装工程量计量计价给排水专业ppt
造价管理系列实训课程之一安装工程量计量计价实训课程本教材版权归广联达软件股份有限公司所有，翻版必究本课程以实际专业案例工程的工程量计算过程为主线，以达到如下教学目标：1）通过分析《广联达办公大厦》安装施工图纸，对学生加强读图识图训练及相关业务知识讲解分析；2）通过对各专业案例工程的清单项业务分析，加强学生对新清单的应用能力，同时让学生明白算什么量，如何手工算量。
3）通过软件应用学习，掌握算量软件的基本操作技能，软件算量。
在进行本课程教学前，建议先结合当地清单与定额对《广联达办公大厦》所使用的图纸进行识图培训，让学生在读懂图纸的前提下，进一步进行开项练习，确定各专业工程需要计算的项目， 建议用计价软件列出针对本案例各专业需要计算的清单项与定额项，进而为手工软件工程量计算做好准备。
本课程提供了《广联达办公大厦》的CAD电子图纸，采用任务驱动的模式进行实训教学。
本课程主要是通过三大任务五大步骤引领学生完成各个安装专业工程的学习，学生首先对图纸业务识读分析，竟而进行手工列项算量，在掌握相关计算规则的基础上利用安装算量软件完成相应专业工程识别及工程量的计算，从而形成手工计算成果与电算成果的对比分析，竟而掌握安装各专业工程量计算。
本实训课程授课过程引入评分对量环节。
提供各专业工程的参考答案，老师在教学过程中，可以采用安装评分软件对学生完成任务成果和标准答案进行评分，并利用算量软件进行对量分析，从而进一步提高教学效果，方便教学工作成果批阅等；学生可以通过评分对量进一步提高自身积极性，找到自己的不足，充分掌握软件的各功能，提升学习效果。
通过本章的学习，你将能够：1、能够熟练识读给排水专业工程施工图。
2、能够依据图纸手工计算给排水专业工程量。
3、能够依据图纸使用软件计算给排水专业工程量。
任务一 给排水专业工程图纸及业务分析任务二 给排水专业工程手工计算工程量任务三给排水专业工程软件计算工程量任务说明任务分析任务实施任务总结知识链接本章节课程学习，你主要完成以下工作：1、识读给排水工程整体施工图，核查图纸是否齐全；2、查看给排水工程的分类及系统走向，管道材质的种类；3、查找给排水工程中管道支架布置方式及刷油防腐方式；任务说明任务分析任务实施任务总结知识链接本章节课程学习，你主要完成以下工作：4、确定给排水工程卫生器具、阀门及泵的种类，数量、安装位置；5、按照现行工程量清单计价规范，结合给排水专业工程图纸对给排水管道、管道支架、阀门及卫生器具清单列项并对清单项目编码、项目名称、项目特征、计量单位、计算规则、工作内容进行详细描述。
安装工程计量与计价给排水部分(1)
安装工程计量与计价给排水部分(1)安装工程计量与计价给排水部分工程计量与计价是指对工程项目进行定量、定价、核算和控制的一门技术，是施工企业进行经济管理的基础。
在给排水工程中，安装工程计量与计价尤为重要。
下面从几点出发，介绍安装工程计量与计价给排水部分的相关内容。
一、给排水管道的施工给排水管道的施工包括以下内容：管道材料的采购，管道的勘测、定位和布局，挖掘、埋设管道，连接管道等。
在进行工程计量与计价时，需要对以上环节进行精细分析，明确每个步骤所需的人员和设备，以及每个工序的成本。
只有在施工计划中准确预算每个环节的费用和规模，才能控制实际成本，预防亏损的发生。
二、给排水设备的安装给排水设备的安装包括水泵、输水管、水箱、水表等。
在进行工程计量与计价时，需要对设备的规格、型号、价格、数量、安装位置等进行科学的预算和控制。
对于设备的选择，应根据实际情况和性价比考虑。
同时，不能不加限制的决定设备型号，而应按照实际需求进行选择，实现优化性价比，达到经济效益最大化。
三、给排水工程的监测从工程质量的角度出发，对于给排水工程项目的监测也是非常必要的。
通过监测工程中给排水管道和设备的质量，及时发现和解决问题，可以避免后期出现重大质量问题而导致损失。
在进行工程计量与计价时，应该将工程监测费用纳入成本核算范围内，对每个工序进行质量监控，管理者要对施工人员进一步的教育，加强对工程质量的认识，保证工程品质。
总之，对于给排水工程的计量与计价是施工企业必要的管理手段。
在给排水工程的施工过程中，安装工程计量与计价要清晰透彻地把握每个环节所需的成本和费用，进行科学的预算和控制。
只有在工程项目的整个施工过程中进行合理的经济管理，才能实现经济效益最大化和质量安全标准化的目标。
造价员安装工程计量与计价学习给排水工程
内各个用水点上，并满足顾客对水质、水量、水压要求旳 工程。工业与民用建筑工程中，给水工程涉及室内和室外 两个部分。
（二）排水工程 排水工程是将生产废水和生活污水经过管道排入市
政排水管网和废水处理站，经回收处理再利用旳工程。 一般建筑工程中旳排水工程分为室内和室外两部分。
薄膜式减压阀
弹簧薄膜式减压阀
7.安全阀 8.疏水阀 9.蝶阀 10.浮球阀 11.液位控制阀 12.自动排气阀 13.平衡阀 14.倒流预防器
波纹平衡安全阀 蝶阀
浮球式疏水阀 伸缩蝶阀
蒸汽疏水阀 浮球液位控制阀
数字锁定平衡阀
平衡阀
倒流预防器
（五）卫生设备 1.浴盆
2.洗面盆
3.大便器
高水箱蹲式大便器
（三）管道旳连接措施
1.螺纹连接：也称丝扣连接，是经过管端加工旳外螺纹和管件内螺纹， 将管子与管子、管子与管件、管子与阀门等紧密连接。合用于DN≤100镀 锌钢管及较小管径、较低压力旳焊管旳连接及带螺纹旳阀门和设备接管 旳连接。
2.法兰连接：是管道经过连接法兰及紧固件螺栓、螺母旳紧固，压紧 两法兰中间旳垫片而使管道连接旳措施。常用于DN≥100镀锌钢管、无缝 钢管、给水铸铁管、PVC-U管和钢塑管旳连接。
（四）低压器具、水表构成与安装 1.减压器、疏水器，如设计构成与定额构成不同步，阀门和压力表数 量可按设计用量进行调整，其他不变。 2.减压器安装按高压侧旳直径计算。 3.水表旳构成与安装定额项目分螺纹水表安装和焊接法兰水表安装两 种，每种又按不同公称直径 分为若干个子目。螺纹水表安装定额内不但 涉及水表本身安装，而且涉及了水表前旳一种螺纹闸阀旳 安装。法兰水 表安装定额中己涉及阀门、止回阀和旁通管，如实际构成与图集不同步， 阀门、止回阀可按实际调整，其他不变。
建筑设备安装识图与施工——给排水专业识图设计
❖ 平面图中负一层内容的识图
❖ (1) 图3所示，阀门井的中心位置 离E轴墙2000mm。
❖ (2) 生活泵、吸水池位于9轴和E 轴交点的左下角，它们与9轴墙的 尺寸关系也有明确的标注；上屋顶 水箱的JL-4立管的具体位置位于管 道井的左侧，标有“J”的横管在 4根其他系统的水管下沿E轴墙穿 行。
❖ (3) 室外水管(管径DN150)在建筑 物9轴墙穿入室内。在图9中我们 可以看见有明确的标注：“1.500m处预埋A型DN150柔性套 管”；
❖ 把2个圆圈放大，分别 描述。
图4 生活给水系统在负一层和一层都有的内容
建筑设备安装识图与施工 第2章 给排水专业识图
3 生活给水系统施工图识图
1. 右侧圆圈在系统图中内容的识图。
❖ (1) 图5所示的系统图内容，是给排水专业提供给燃气热水锅炉的水源，水经过燃气热水锅炉加 热后，作为卫生热水供应给本楼中需要使用热水的客房卫生间的配水点。因为在进入燃气热水锅 炉之前的水温为常温，所以这一部分管道属于生活给水系统，出现在水施-15中，燃气热水锅炉 出口之后的水为热水，那一部分管道属于热水系统，本教材在本章后面的部分再另行讲述。(另外 按照设计单位专业分工的划分，热水制备一般由暖通专业设计，该部分设计图纸应调阅通设计图)
建筑设备安装识图与施工 第2章 给排水专业识图
3 生活给水系统施工图识图
生活给水系统设计说明回顾 翻阅水施-01的第一张图，(四)管道系统：1、生活给水系统。
❖ 1. 生活给水系统 ❖ 1) 供给办公楼的市政给水管网压力约为0.3MPa。 ❖ 2) 本工程最高日用水量为283m3，最大时用水量为24.5 m3。 ❖ 3) 给水系统分区：本工程给水系统分为高、低两区。-1F~2F为低区，由市政给水管…… ❖ 4) 办公楼消防水池、消防泵站、生活泵站均设置在地下层，按照国家规范要求，生活水
安装工程算量给排水专业实例(含图纸及计算式)
安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
给排水安装的识图与计算
给排水安装的识图与计算文档模板：给排水安装的识图与计算一、引言本文档旨在提供专门针对给排水安装的识图与计算的详细指导。
通过阅读本文档，您将了解到给排水安装的基本原理、常见的识图方法及具体的计算流程。
二、基本原理2.1 给排水系统的定义与作用给排水系统是建筑物中负责供水供气和排水处理的系统。
它起到引水、供水、调压、储水、输水、排水、污水处理等功能。
2.2 给排水系统的分类根据用途的不同，给排水系统可分为供水系统、排水系统和污水处理系统三个部分。
其中，供水系统包括给水设备、供水管道和配水设备；排水系统包括排水设备、排水管道和排水装置；污水处理系统包括污水收集、处理和排放设备。
三、识图方法3.1 给排水系统的图例在进行给排水系统的识图前，需要熟悉给排水系统的图例。
本章节将详细介绍各类设备和管道的符号表示方式，并附上示意图。
3.2 给排水计划图的绘制给排水计划图是给排水系统设计的重要依据，本章节将介绍给排水计划图的绘制要点，包括图纸规格、图例说明、图框标识等。
3.3 给排水细部图的绘制给排水细部图是给排水系统设计的补充图纸，用于展示具体细节。
本章节将详细介绍给排水细部图的绘制方法，包括标注尺寸、使用注意事项等。
四、计算流程4.1 给水管道计算给水管道的计算包括设计流量的确定、供水压力的计算、水头损失的估算等。
本章节将详细介绍给水管道计算的步骤和公式。
4.2 排水管道计算排水管道的计算包括设计流量的确定、排水速度的计算、水头损失的估算等。
本章节将详细介绍排水管道计算的步骤和公式。
4.3 污水处理系统计算污水处理系统计算包括污水的收集、处理和排放。
本章节将详细介绍污水处理系统计算的方法和计算指标。
五、附件本文档所涉及的附件如下：- 图例示意图- 给排水计划图范例- 给排水细部图范例- 计算公式表格六、法律名词及注释本文档所涉及的法律名词及其注释如下：- 建筑法：指《中华人民共和国建筑法》- 环保法：指《中华人民共和国环境保护法》- 建筑标准：指国家规定的建筑施工和设计的相关标准。
