苏泊尔电磁炉使用说明书(型号：C22-ID19)
苏泊尔高压锅说明书
苏泊尔高压锅说明书篇一：苏泊尔电压力锅故障_苏泊尔电压力锅使用方法苏泊尔电压力锅故障_苏泊尔电压力锅使用方法土拨鼠装修百科苏泊尔电压力锅：详细介绍了苏泊尔电压力锅信息。
包括对苏泊尔电压力锅口碑、价格、配件、售后的介绍，以及苏泊尔电压力锅的使用说明和故障排除的介绍。
土拨鼠装修百科让你花最少的钱装最美的家。
苏泊尔电压力锅怎么样苏泊尔电压力锅是苏泊尔股份有限公司生产的小家电产品。
苏泊尔压力锅是苏泊尔的创业产品，而苏泊尔的电压力锅是结合了传统高压力锅跟电饭锅两种产品的特点，然后加以创新形成了市场内第一款电压力锅。
苏泊尔电压力锅具备了电饭煲、汤锅、蒸锅等多功能传统炊具的功能，并且相对压力锅的不安全大大提高了安全系数。
苏泊尔电压力锅的出现被称为中国厨房革命。
作为以压力锅起家的苏泊尔，其生产的电压力锅集结了苏泊尔科技与创新。
独有的专利智能压力感应系统，时刻控制锅内的压力，让食材入味。
引进精准的温控技术，智能感温，根据不同事物所需要的温度与压力设定调节，在不破坏食物的口感的同时，也保证了营养效果。
苏泊尔电压力锅在上市之初就已经将其的安全作为主打宣传。
苏泊尔通过对传统压力锅的研究分析，独创三大安全系数，拟用了电饭煲的弹性压力控制，采用动态密封对开合处进行密封。
保证了密封烹饪。
独创压力智能调节，监控锅内压力，然后不断的调节。
锅内压力超出安全范围，就转换为泄气模式，不让锅内的压力超过临界点从而达到解决压力锅易爆炸的安全问题。
这就是苏泊尔自主研发的可调节式烹饪模式苏泊尔电压力锅按照功能分为精控火候全智能系列、美食家系列、质感系列、美味系列等几个系列。

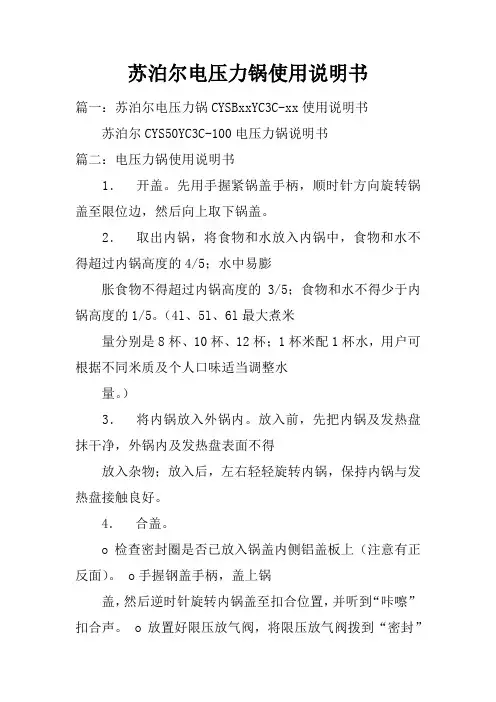

苏泊尔电压力锅使用说明书
苏泊尔电压力锅使用说明书篇一：苏泊尔电压力锅CYSBxxYC3C-xx使用说明书苏泊尔CYS50YC3C-100电压力锅说明书篇二：电压力锅使用说明书1．开盖。
先用手握紧锅盖手柄，顺时针方向旋转锅盖至限位边，然后向上取下锅盖。
2．取出内锅，将食物和水放入内锅中，食物和水不得超过内锅高度的4/5；水中易膨胀食物不得超过内锅高度的3/5；食物和水不得少于内锅高度的1/5。
（4l、5l、6l最大煮米量分别是8杯、10杯、12杯；1杯米配1杯水，用户可根据不同米质及个人口味适当调整水量。
）3．将内锅放入外锅内。
放入前，先把内锅及发热盘抹干净，外锅内及发热盘表面不得放入杂物；放入后，左右轻轻旋转内锅，保持内锅与发热盘接触良好。
4．合盖。
o检查密封圈是否已放入锅盖内侧铝盖板上（注意有正反面）。
o手握钢盖手柄，盖上锅盖，然后逆时针旋转内锅盖至扣合位置，并听到“咔嚓”扣合声。
o放置好限压放气阀，将限压放气阀拨到“密封”位置，并检查浮子是否落下（未加热工作前浮子阀是落下的）。
5．烹调完成后的开盖方法：o按一下“保温/取消”键，退出保温状态。
o将限压放气阀拨到“排气”位置放气，直至浮子阀落下。
﹡如果煮流质食物（粥类、汤类、粘性液体）不能拨动限压阀放气，必须自然冷却至浮子阀落下后才能开盖，否则粘性液体会在排气管喷出。
o拨下电源插头。
o用手握紧锅盖手柄，顺时针方向旋转锅盖至限位边，然后向上提起锅盖，即可取用。
6、设定参数及启动加热。
(以下适合数码显示型)o接通电源，显示器显示“0000” o按“功能选择”键，选择所需功能，相应功能灯点亮，3秒后自动开始工作，时间数码上下跳动，当压力达到5kpa时，压力显示数码窗口显示实时锅内压力，进入保压时，时间数码窗口显示保压时间，并倒计时至完成。
o如需设定预约定时时间（倒计时），先按一下“预约定时”键，显示器递增0.5小时，预约灯亮；循环设置，可设定预约定时最长12小时。
选定所需的功能之后，相应功能灯点亮，预约灯点亮，时间显示窗口显示预约时间。
电磁炉使用说明书
00:00
23:596010来自三组加热体都工作定时二
23:59
23:59
60
10
定时三
23:59
23:59
60
10
5.3系统加热器
系统加热器开启的条件：
a)运行时间在屏幕所显示的工作时段内；
b)显示的水温低于本时段的水温设定下限；
c)系统工作在防冻状态下，低于5度时，开启一组加热器。
系统加热器关闭的条件：
双显双控部分机型设置了出水温、回水温双显双控功能，使用户操作更加方便，使用更加节能。
定时定温根据不同时间段您对室温或水温要求的不同，您可以自由设定各时间段的温度，使能耗降到最低。
假日功能（防冻功能）在您外出度假时，通电状态下可设置设备低温启动防冻功能，以低能耗运行，确保室内不冻。
磁 化 水由于不同地区水质有所不同，加之热水易形成水垢，通过磁场感应后，产生磁化水，有效的控制水垢的生成。
壁挂式设备必须安装在具有承载能力的垂直墙壁上。防止设备滑落损坏或伤人
落地式设备必须水平垂直于地面并紧密接触。防止设备滑落损坏或伤人
3.2 使用注意事项
请勿用电源总开关直接控制设备开关。可能会引起触电或损坏设备
请勿使用破损电源线。可能会引起触电或火灾
请勿在电源线上放置重物或拉伸、加热。可能会导致电源线破损、发热引发触电或火灾
请勿使用容量不正确的保险丝。可能会引起故障或火灾
请勿用湿手操作电源开关或接触设备。有可能引起触电
请勿吊在设备上或攀爬。可能使设备掉下造成伤害事故
请勿将杀虫剂等易燃性喷雾剂放在设备附近，不要直接对设备进行喷射。有可能会引发设备故障或事故
设备下面请勿有积水或潮湿。可能会使设备电子元件受潮引发触电或设备故障
06-7版苏泊尔电磁炉维修手册
06-7版苏泊尔电磁炉维修手册06-7版苏泊尔电磁炉维修手册1、引言本手册提供了苏泊尔电磁炉维修的详细说明和步骤。
通过本手册，您将能够解决苏泊尔电磁炉可能出现的常见问题。
2、注意事项在进行任何维修操作之前，请务必仔细阅读以下注意事项：a) 请确保电磁炉已断开电源，并等待其冷却至安全温度。
b) 维修过程中请佩戴适当的防护手套和眼镜。
c) 如果您对某些维修步骤不确定，请立即停止操作并咨询专业人士。
3、常见故障排除3.1 电磁炉无法启动- 检查电源插头是否插紧，并确保插座供电正常。
- 检查电磁炉控制面板的按键是否响应，如果无响应，请联系售后服务。
3.2 电磁炉无法加热- 检查电磁炉上的加热区域是否干净，无灰尘或杂物堵塞。
- 检查炉盘是否正确放置在加热区域上，并确保两者接触良好。
- 检查炉盘是否具有正确的尺寸和形状，确保其适合电磁炉的加热区域。
4、维修步骤4.1 拆卸电磁炉外壳- 断开电磁炉电源并等待其冷却。
- 使用螺丝刀拧掉电磁炉底部的螺丝，松开外壳。
- 轻轻将外壳从电磁炉本体上取下。
4.2 更换炉盘- 检查炉盘是否损坏，如有损坏需及时更换。
- 将新的炉盘放置在加热区域上，并确保其稳固。
4.3 更换控制面板- 如果电磁炉控制面板损坏，需更换新的控制面板。
- 根据厂家提供的说明书，将新的控制面板正确安装到电磁炉上。
5、附件本文档附带以下附件：a) 电磁炉维修步骤示意图b) 电磁炉技术规格说明书6、法律名词及注释6.1 法律名词- 电磁辐射：指电磁波辐射到周围环境中的现象。
- 电磁波：指电场和磁场以横波形式传播的一种物理现象。
6.2 注释- 电磁炉：一种利用电磁感应原理加热物体的厨房设备。
苏泊尔电磁炉说明书
苏泊尔电磁炉说明书篇一：每一种厨房，都是一面镜子，照映出属于你的最美姿态。
每一种厨房，都是主人生活最真实的写真，照映出内心最真实的表情。
或者尊贵，或者沉稳，或者精炼，或者务实，或者张扬……人生百味，尽在其中。
不过如果家中的厨房被油烟所覆盖，相信下厨将会成为一种煎熬，所以解决厨房油烟机问题成了人们首要的考虑因素。
面对这个问题电磁炉应运而生，由于电磁炉使用方便快捷，安全实用，并且没有明火，受到不少消费者的青睐，而今天万维家电网为大家带来的就是一款具有超强性价比的苏泊尔C19S08电磁炉，这是一款家电下乡中标产品，售价仅为239元，下面我们就来了解一下这款电磁炉。
包装十分精美随机赠送一个专用汤锅苏泊尔C19S08电磁炉随机赠送一个专用汤锅，与电磁炉配合，热能利用率高达93%，有效防止热量流失。
苏泊尔汤锅采用进口优质不锈钢材质，长时加热不发黑，防锈防腐更安全。
电磁炉使用说明书保修卡以及售后网点苏泊尔电磁炉外形设计苏泊尔电磁炉细节特写电磁炉的排气孔电磁炉的侧边排气孔底部采用防滑设计，保证电磁炉的稳固篇二：每一种厨房，都是一面镜子，照映出属于你的最美姿态。
每一种厨房，都是主人生活最真实的写真，照映出内心最真实的表情。
或者尊贵，或者沉稳，或者精炼，或者务实，或者张扬??人生百味，尽在其中。
不过如果家中的厨房被油烟所覆盖，相信下厨将会成为一种煎熬，所以解决厨房油烟机问题成了人们首要的考虑因素。
面对这个问题电磁炉应运而生，由于电磁炉使用方便快捷，安全实用，并且没有明火，受到不少消费者的青睐，而今天万维家电网为大家带来的就是一款具有超强性价比的苏泊尔c19s08电磁炉，这是一款家电下乡中标产品，售价仅为239元，下面我们就来了解一下这款电磁炉。
包装十分精美随机赠送一个专用汤锅苏泊尔汤锅采用进口优质不锈钢材质，长时加热不发黑，防锈防腐更安全。
电磁炉使用说明书保修卡以及售后网点苏泊尔电磁炉外形设计苏泊尔电磁炉细节特写电磁炉的排气孔电磁炉的侧边排气孔底部采用防滑设计，保证电磁炉的稳固篇二：苏泊尔电磁炉维修手册大全苏泊尔电磁炉维修手册大全电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
苏泊尔电磁炉维修手册
顾客服务部
800-8571477
浙江苏泊尔家电制造有限公司
三、电磁炉上关键元器件的介绍
IGBT 功率管、整流桥堆
IGBT 功率管，功率输出控制器件，主要有西门子、仙童等品牌 IGBT 在大致相同工作电流下各品牌一般都可通用，2000W 以下一般使用额定电流在 20~25A 的 IGBT 管。 IGBT 管在工作过程中会发热，应加散热片进行散热。在装配过程中应均匀涂抹散热硅脂，并紧接 触散热片进行安装。 IGBT 是高阻抗器件，对静电特敏感。 整流桥，220V 电源的，2000W 内的，一般使用 15~25A，600V 规格，各品牌均可通用，目前市场上 有很多种品牌，质量较好的有日本新电源，那些质量较差的，主要表现在耐压较差，或外表粗糙、 不平、有凸起现象，在装配时，若不注意螺丝批的力度，就很容易使整流桥打裂。整流桥是微发热 器件。 IGBT 是绝缘栅极双极型晶体管。它是一种新型的功率开关器件，电压控制器件，具有输入阻抗高、 速度快、热稳定性强、耐压高方面的优点，因此在现实电力电子装置中得到了广泛的应用。 通过电磁振荡产生的强大磁场，然后作用在锅具(磁性的)上形成涡流，实现加热功能的。使用这种方 案的器具，凭借其卫生、使用方便可靠，尤其是节能方面优点更显著，热效率一般能够达到 90%多， 所以在人们的日常生活中得到了广泛的应用。目前，这种电磁振荡方案以其结构简单清晰、可靠性 高、成本低的特点，在实际中已经得到了广泛的应用。而且这种 IGBT 驱动保护电路和电磁振荡方 案可以用在家用电器中的电磁炉、电磁电饭锅、电磁热水壶、电磁热水器等。 IGBT 的驱动保护电路 IGBT 的驱动电路 根据不同的功能要求，可以选取不同的驱动电路，在有些重要的大电流或者是昂贵的电子设备中， 我们可以选取专门的 IGBT 驱动及保护芯片，可靠性很高，但是在一些低成本，如家用电器中，这 些驱动模块就不太实用了。 如图 1 所示，其中包括了 IGBT 的具体驱动电路， 满足了 IGBT 的驱动要求，采用的是单电源 15V 供电的方式，IGBT 的栅极电压可以为 15V 和 0V，可以保证 IGBT 的正常导通与关断，电路简单， 实用于低成本的家用电器控制器中。 其中 A 点为 IGBT 的控制输入信号。当输入高电平的时候，Q4 导通，则 B 点为高电平，从而驱动 Q1 导通，Q2 截止，使得 D 点电压为+15V，然后通过电阻 R2 驱动 IGBT，此时 D4 相当于开路，R2 为断开的。D1、D2 为 15V 的稳压二极管，他们可以控制 IGBT 的 G 点在 15V, 控制 IGBT 导通。当 A 点输入的是低电平，Q4 截止，B 点为低电平，从而驱动 Q2 导通，Q1 截止，D 点电平为低的，这 时 R1 与 R2 认为是并联的，使得 IGBT 为截止状态。 图 1 IGBT 驱动保护电路
苏泊尔980电磁炉使用说明书
版本号：DJ12B-P17E-SM:VER1.0执行标准号：GB4706.1-2005GB4706.19-2008GB4706.30-2008Version No.：DJ12B-P17E-SM:VER1.0Execution Standard No.：GB4706.1-2005GB4706.19-2008GB4706.30-2008顾客服务部联系方式：Contact Information of Customer Service Department:地址：浙江省杭州市高新技术产业区滨安路501号Address:No.501,Bin’an road,Hangzhou High-tech Industrial District,Zhejiang province邮编：310052Zip Code:310052电话：400-8899-717Tel.:400-8899-717网址：Website:服务网点联系方式：Contact Information of Service Network:敬请拨打全国服务热线400-8899-717；Please call the National Service Hotline400-8899-717或登录苏泊尔网站查询。
Or log on to the Supor website and inquiry at .商标持有人：浙江苏泊尔股份有限公司Trademark Holder:Zhejiang Supor Co.,Ltd.制造商：浙江绍兴苏泊尔生活电器有限公司Manufacturer:Zhejiang Shaoxing Supor LivingAppliance Co.,Ltd.地址：浙江省绍兴市世纪西街3号Address:No.3,West Century Street,Shaoxing City,Zhejiang Province网址：Website:使用说明书Operating Manual破壁豆浆机Breaking-food Soybean Milk Machine型号：DJ12B-P17EModel：DJ12B-P17E我是电子保修卡扫我码上来I'm an electronicwarranty line. Scan me and add.使用产品前请仔细阅读本使用说明书Please read this manual carefully before using the product.阅读后请妥善保管本使用说明书以备查阅After reading,please take good care of this manual for consultation.SUPOR 苏泊尔有巧思无难事There is nothing difficult if you think it dexterously.安全注意事项图标含义Icon Meani ng禁止标志No禁止淋水No drenching 禁止拆卸No dismantling 指令标志Instruction禁止接触No touching拔出插头Unplug the plug●本产品切勿让儿童、行动不便者、精神上有障碍或不会使用的人独自操作；老年人和残障人士应该在监护和指导下使用。
苏泊尔电饭煲说明书
苏泊尔电饭煲说明书苏泊尔电饭煲说明书篇一：苏泊尔电饭煲说明书联系QQ:1141452800 Email:1141452800@qq.网站备案号:粤ICP备12041130号网站站长：篇二：苏泊尔电饭煲说明书苏泊尔旗下生产的炊具及生活家电产品销往全球41个国家和地区，压力锅、炒锅、煎锅、蒸锅连续多年国内市场占有率稳居第一；电饭煲、电压力锅、电磁炉、电水壶市场占有率也跃居行业第二的领先地位。
内胆之于饭煲犹如心脏之于人体！多年来，苏泊尔一直致力于电饭煲内胆的研发，堪称“电饭煲内胆专家”。
一，陶晶远红外加热技术，米饭均匀受热，更美味。
二，天然陶瓷纳米级晶体，健康不粘，防刮耐磨。
三，表面硬质氧化技术处理，超强耐磨，持久耐用。
四，螺纹技术，提高内胆强度，加大受热面积，受热均匀，米饭更好吃。
苏泊尔创新“聪明火革薪”科技，模拟传统柴火烧饭过程，高温糊化部分持续时间更长，使米饭的香味和营养充分散发出来，辅以高储热聚能厚釜内胆，留住火候，激活米饭营养，让每粒米饭焖至晶莹饱满，更有弹性和嚼头。
一，苏泊尔聪明火烹饪曲线，独有七段加热步骤：快速加热、高温吸水、快速升温烹饪、高温糊化、保温焖煮、升温吸水、自动保温，精确把控米饭烹饪工艺。
二，全环绕立体式加热，实现米粒上、中、下全方位受热，更均匀，更美味。
内置的智能烹煮程序传承传统好吃米饭的精髓，实现分米种，分口感专业化烹煮。
一，针对不同米种的烹饪程序设置，无论是煮东北米、杂交米还是香米都一样好吃。
二，不同口感选择烹饪程序：稍软、稍硬、标准，满足家人不同口感的需求。
让冷饭热出美味，苏泊尔电饭煲特设的“冷饭加热”功能，默认12分钟智能加热程序，轻轻一按，美味米饭手到擒来，让你再也不用为冷饭不好吃或者要扔掉而发愁。
苏泊尔电饭煲的“冷饭加热”功能，采用低功耗间歇性加热，热饭结束后自动转为保温，热饭速度比使用”保温“功能更快，因此“冷饭加热”具有省电、快捷、米饭效果更好的优点。
苏泊尔电饭煲可以按下列几种分类方法分成好几种不同的电饭煲：下面仅以多功能电脑型电饭煲CFXBXXFZ9-SM-A加以说明其用法。
电压力锅、电磁炉操作和功能说明
电压力锅、电磁炉操作和功能卖点电压力锅操作方法：1开盖：先用手握紧锅盖手柄，顺时针方向旋转锅盖至限位边，然后向上提起锅盖2.取出内锅，将食物和水放入锅中,事物和水不得超过内锅高度的4/5，水中易膨胀食物不得超过内锅高度的3/5，食物和水不得少于内锅高度的1/53.将内锅放入外锅内，放入前先把内锅及发热盘抹干净，外锅内及发热盘表面不得放入杂物，放入后左右轻轻旋转内锅，保持内锅与发热盘接触良好4.合盖，检查密封圈是否已经放入锅盖内保温座板，用手左右旋转一下保温座板，使其自由均匀放置在锅盖上，手握锅盖手柄，平放至限位边,然后逆时针旋转锅盖至扣合位置，并听到咔嚓扣合声5.控制好限压阀6.接通电源，电源灯亮，根据食物选择对应功能键，机器开始工作8.开盖取用食物，具体方法如下：1)将安全阀拨到“排气”位置放气，直到浮子阀落下；如果煮流质食物（粥类、粘性液体），保温指示灯亮起时不能马上拨动安全阀放气，必须自然冷却至浮子阀落下，否则粘性液体会在排气管喷出。
2)拔下电源插头。
3)用手握紧锅盖手柄，顺时针方向旋转锅盖至限位边，然后向上提起锅盖，即可取用。
电磁炉操作方法：1、插上电源，电磁炉发出“嘀”的一声响，表示处于接通待机状态。
2、将锅具放置电磁炉的中央位置。
3、按下“开关”键，选择相应的功能项，灯亮起，开始工作。
4、再次按下“开关”键，电磁炉关闭，所有指示灯熄灭，为了延长电磁炉的使用寿命，散热风扇会继续转动30秒后才停止转动。
电磁炉具体功能说明：1.本机采用一键通的功能选择模式，开机后，可直接按相应功能的按键（爆炒、火锅、蒸煮、粥汤等），每选择一种功能，相应功能的背光灯点亮。
2.电压：当选择“电量电压”功能时，电磁炉可自动显示出当时的电压，再按一下电量电压键，即可显示到此时为止电磁炉所消耗的电量。
3火锅：进入“火锅”功能，此过程中可在第1~8档内根据需要调节适当的火力4烧烤：当选择“烧烤”功能时，电磁炉默认烧烤温度为240度，此时可在160度-280度内根据实际要求调节适当的温度。
电磁炉使用说明书
电磁炉使用说明书电磁炉使用说明书篇一：电磁炉使用说明电磁炉使用说明适用的锅类容器1、铁系锅，不锈钢锅注：复合底锅必须是电磁炉专用。
2、底部直径12CM以下，根据不同的功能使用，如煎炒烤炸类要离空1CM为最佳蒸煮类平底为最佳。
不适用的锅类容器：1、铝、铜为材料之容器、锅。
2、容器底部直径不超过12CM者。
3、容器底部凸凹高度大于2CM者。
4、不锈钢双层复合底锅。
如何安全使用电磁炉一、使用之前注意：1、应使用质量好的插座，插座接触不良会导致烧机或电磁炉无法正常工作。
2、在插头电线损坏电线或电源插头未牢固地插入插座时，切勿使用电磁炉。
3、切勿弯曲、捆扎电线或对其施力过度，这会引起损坏。
4、切勿使任何障碍物附在本机插头或电源插座上。
5、切勿将插头插入己插有几个其它电器装置的插座，电流不得超出插座的极限。
6、切勿在可能受潮或*近火焰的地方使用电磁炉。
7、电磁炉在放置了一段时间后，若重新使用电磁炉，请先通电10分钟，使电磁炉内部电子元件稳定后，再开机进行功能操作。
二、使用时注意：1、切勿放置在不平稳的平面上。
2、切勿阻塞吸气口或排气口、避免炉内超温。
3、切勿在儿童可触及电磁炉、或儿童能自行使用的地方使用电磁炉。
4、切勿对空锅加热或加热过度。
5、切勿将诸如刀、*、勺子、锅盖与铝箔等金属物品放置在顶板上，因为它们会受热。
6、切勿在盛放锅具的状态下搬运电磁炉。
7、切勿在四周空间不足的地方使用电磁炉、应使电磁炉的前部与左右两侧保持干净。
8、切勿使用金属丝和异物进入吸气或排气口的缝隙内。
9、切勿使物品跌落在顶板上。
如表面出现裂纹，应立即关掉电源，拔出插头并送往修理。
三、使用之后注意：1、炒菜锅在使用后不要置于炉面上，避免下次使用时难以启动。
2、烹调结束，锅具产生的高温热量会传导至电磁炉顶板，切勿立即触摸该顶板。
3、切勿用拉扯电线的方法拔出插头。
4、在确认不用电磁炉时，切勿使电源线续处于接通状态。
电磁炉的保养A 电源要求使用电磁炉必须使用各项技术指标符合标准带地线的三孔插座，绝对不可自行换用没有地线的两孔插座，因为两孔插座插头插上后易松动、不牢固且不符和国家标准，这样易产生瞬时打火，电流增大，较危险。
电磁炉说明书
30"FREE STANDING ELECTRIC RANGE CONVECTION MODELS:KFEG500EWH3(White)KFEG500EBL3(Black)Illus.No.Part No.Description1Literature PartsW10694003Use and Care GuideW10400064Guide,Quick Start(English)W10694021Tech SheetW11047685InstallationInstructions2CooktopW10697350WhiteW10697351Black3W10607641Bracket,Cooktop(Left)W10607642Bracket,Cooktop(Right)4W10711900Element(3000W)(Left Front)Illus.No.Part No.Description5W10275048Element(3000/1400W)(Right Front)68273994Element(1200W)(Right Rear)7W10799048Element,Warm Zone(Center Rear)8W10342780Element(1300W)(Left Rear)9W10225448Spring,Element103196169Screw113196172Screw12W10691223Pan,Radiant Element13W10306542Bracket,Anti-TipIllus.No.Part No.Description147101P485-60Screw,Anti-Tip KitFOLLOWING PARTSNOT ILLUSTRATEDW11188432Harness,MainW11188424Harness,Cooktop(Left)W11134550Harness,Cooktop(Right)W11212183Harness,SensorW11134592Harness,Warm ZoneIllus.No.Part No.Description1ConsoleW10645847WhiteW10645846Black2Assembly,ActiveOverlayW10645817WhiteW10692149Black39780274Screw4W10437092Switch,Infinite(Left Front&RightFront)W10437094Switch,Infinite(Left Rear)W10578768Switch,Infinite(Right Rear)Illus.No.Part No.Description58523265Light,Indicator(125V)6W10894863Control,Maxwell7EndcapW11130371White(Left)W11130372Black(Left)83196068Lens,Indicator9W10645811Bezel,Knob108272473Cover,Upper Rear11W10134247Shield,Heat12EndcapW11130378White(Right)W11130379Black(Right)13KnobW10823535StainlessIllus.No.Part No.Description143196178Screw15W10362924Screw16W10525121Bracket,ConsoleMountingIllus.No.Part No.Description1Panel,SideW10575396WhiteW10162245Black23196172Screw3W10289145Rack,Oven(Gull-Wing)4W10531060Rack,Oven5Back,Main(NotServiced)63186034Bracket,Service73196548Fuse,Thermal8W10362924Screw9W10756304Assembly,Convection 10W10245259Block,Terminal11W10571723Bulb,Halogen40Watts12W10346153Baffle,Full Convection 13W10273002Bracket,Oven Support 14W10774342Element,Bake15W10346147Pan,Bake Illus.No.Part No.Description16W11175594Assembly,Light17W10031780Screw18W10627802Switch,Door19W10273192Rod,Door Switch20W10341186Assembly,Front Foot21W10058460Foot,Leveling223196172Screw23W10726740Shield,Heat249758701Spacer,Door25W10544951Element,Broil26W10586204Sensor27W10134285Tube,Vent28W10289077Receiver,Hinge29W10774446Bottom,Oven30W10390008Assembly,Base Rail(Left)W10390007Assembly,Base Rail(Right)31W10035900Support,Oven Bottom323196560ScrewIllus.No.Part No.Description33W10326122Cover,Terminal Block34W10281322Kit,Bare Wire AdapterBlock35W10910404Counterweight36W11034869Screw37W10162385Gasket,Door383400029NutFOLLOWING PARTSNOT ILLUSTRATEDW10194393Insulation,WrapW10225524Insulation,Back4820F015-59Insulation,StrapW10225523Insulation,BottomIllus.No.Part No.Description1Trim,VentW10335331WhiteW10294855Black2Glass,Outer DoorW10495962WhiteW10665481Black3W10440013Hinge,Door(Active)4W10031790Screw5W10362924Screw6W10300487Glass,Inner7W10137382Clip,Panel Illus.No.Part No.Description8W10294851Rail,Door9W10241367Screw10W10297318Liner,Door11Trim,LowerW10333990WhiteW10334031Black12W10294853Bracket,Glass Liner13Trim,SideW10334003WhiteW10334004BlackIllus.No.Part No.Description14Handle,DoorW10551000Stainless15W10518672Badge16W10480830Screw17W10772958Insulation,Door18W10327235ScrewDRAWER PARTSDRAWER PARTSIllus.No.Part No.Description1Panel,Drawer W11190202WhiteW11190203Black23196169Screw Illus.No.Part No.Description3W10688022Drawer,StorageIllus.No.Part No.Description4W10441804Slide,Drawer(Left)W10441805Slide,Drawer(Right)5W10318027Bracket,DrawerOPTIONAL PARTS(NOT INCLUDED)REFINISHING MATERIAL Illus.No.Part No.Description242756Oven Liner Touch UpPaintPAINT,TOUCH-UP(1/2OZ.) Illus.No.Part No.Description72017White72032Black511873White Porcelain(2oz.)PAINT,PRESSURIZED SPRAY(12OZ.)Illus.No.Part No.Description350930White285006Black350938Gray Primer350942White PrimerPAINT,BULK(1QT.)Illus.No.Part No.Description799344White(Uncut)ACCESSORIESIllus.No.Part No.Description31605Kit,Cooktop Care31463Protectant,CooktopW10355049Wipes,Stainless SteelCleaningW10355051Cleaner,CooktopW10355016Cleaner,StainlessSteelW10432019Alt Cleaning KitWA906B Scraper,CooktopW10275756Cleaner,Granite31617A Cleaner,Grate&DripPan4396096RB GriddleW10205524Split Oven RackW10289145Rack,Oven(Gull-Wing)4396923Grid,Broiler Pan andW10123240Rack,Broiler Pan&Roasting241430Aluminum Foil。
