钢结构连接方式的选择
钢结构施工细则解读螺栓连接与焊接选择
钢结构施工细则解读螺栓连接与焊接选择钢结构作为一种常见且重要的建筑材料,其施工细节与连接方式具备决定性的作用。
螺栓连接与焊接是常见的钢结构连接方式,本文将对这两种方式进行解读,并根据实际情况进行选择。
一、螺栓连接螺栓连接是一种机械紧固方式,通过螺栓和螺母将两个构件连接在一起。
螺栓连接的特点是拆卸方便,适用于需要拆卸与移动的场合。
在选择螺栓时,需要考虑以下几个因素:1. 强度等级:根据结构设计要求和受力情况,选择合适的螺栓强度等级。
常见的螺栓强度等级有8.8、10.9和12.9,数值越高,强度越大。
2. 防松措施:螺栓连接在受到振动或冲击的情况下容易松动,为了确保连接的可靠性,需要采取相应的防松措施。
常见的防松措施包括使用锁紧垫圈或涂层。
3. 安装预紧力:螺栓连接需要进行预紧,预紧力的大小直接影响连接的强度。
根据规范要求和设计要求,控制预紧力的大小。
二、焊接选择焊接是将两个构件通过熔化材料进行连接的方式,具有连接强度高、连接刚度好的特点。
在选择焊接方式时,需要考虑以下几个因素:1. 焊接方法:根据施工情况和焊接要求,选择合适的焊接方法。
常见的焊接方法包括手工电弧焊、埋弧焊和气保焊等。
2. 焊材选择:根据焊接材料的性能与构件材料的相似性,选择合适的焊接材料。
确保焊接接头的强度和可靠性。
3. 焊工技术:焊接质量受到焊工技术的影响,需要通过培训与考核来确保焊工操作规范、技术熟练。
4. 焊缝设计:根据结构设计要求,合理设计焊缝形式与尺寸。
确保焊缝完全填充,焊接接头的承载能力。
在实际工程中,螺栓连接与焊接选择通常不是孤立的,常常是结合使用,以充分发挥各自的优势。
例如,在构件的永久连接部位使用焊接,而在需要拆卸的部分使用螺栓连接。
综上所述,螺栓连接与焊接是钢结构施工中常用的连接方式。
在实际选择时,需要根据结构设计要求、受力情况和工程实际情况综合考虑,确保连接的强度和可靠性。
合理的连接方式选择可以提高钢结构的施工效率和工程质量,值得工程师和施工人员的重视与研究。
钢结构常用的连接方法

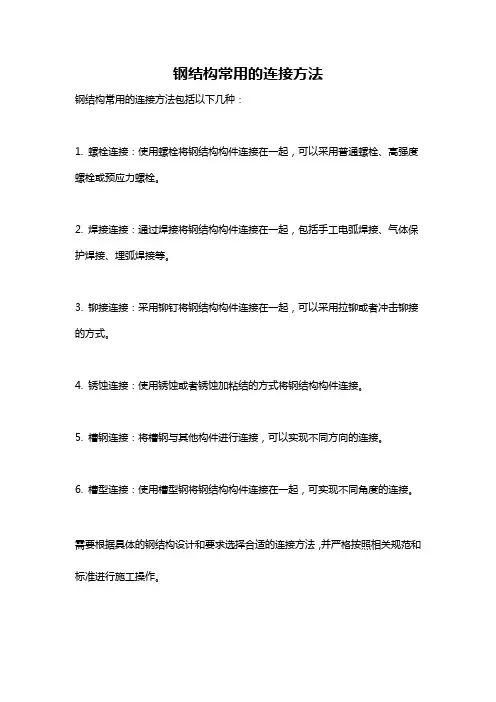

钢结构常用的连接方法
钢结构常用的连接方法包括以下几种:
1. 螺栓连接:使用螺栓将钢结构构件连接在一起,可以采用普通螺栓、高强度螺栓或预应力螺栓。
2. 焊接连接:通过焊接将钢结构构件连接在一起,包括手工电弧焊接、气体保护焊接、埋弧焊接等。
3. 铆接连接:采用铆钉将钢结构构件连接在一起,可以采用拉铆或者冲击铆接的方式。
4. 锈蚀连接:使用锈蚀或者锈蚀加粘结的方式将钢结构构件连接。
5. 槽钢连接:将槽钢与其他构件进行连接,可以实现不同方向的连接。
6. 槽型连接:使用槽型钢将钢结构构件连接在一起,可实现不同角度的连接。
需要根据具体的钢结构设计和要求选择合适的连接方法,并严格按照相关规范和标准进行施工操作。
钢结构的连接方法
钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构,是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
判定没有一个统一的标准,很多有经验的设计师或项目经理也常常不能完全说明白,可以以一些数据综合考虑并加以判断。
三、钢结构以钢材制作为主的结构,是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
钢结构的连接(焊接,螺栓连接)
F N
.
50
三、普通螺栓抗剪连接
(一)工作性能和破坏形式
N
1.工作性能
对图示螺栓连接做抗剪试验,即可 N/2 得到板件上a、b两点相对位移δ 和作用力N的关系曲线,该曲线清 N/2 a
楚的揭示了抗剪螺栓受力的四个 N 阶段,即:
(1)摩擦传力的弹性阶段(0~1段)
直线段—连接处于弹性状态; 该阶段较短—摩擦力较小。
端距 中距
边距 中距 边距
A 并列
B 错列
.
46
3.螺栓排列的要求
(1)受力要求:
垂直受力方向:为了防止螺栓应力集中相互影响、截 面削弱过多而降低承载力,螺栓的边距和端距不能 太小;
顺力作用方向:为了防止板件被拉断或剪坏,端距不 能太小;
对于受压构件:为防止连接板件发生鼓曲,中距不能 太大。
(2)构造要求;
Q390、Q420钢选择E55型焊条(E5500--5518)
B、焊条的表示方法:
E—焊条(Electrode)
第1、2位数字为熔融金属的最小抗拉强度(kgf/mm2)
第3、4适用焊接位置、电流及药皮的类型。
不同钢种的钢材焊接,宜采用与低强度钢材相适应的焊条。
C、优、缺点
优点:方便,特别在高空和野外作业,小型焊接;
第三章
3.1 钢结构的连接方法 一、焊缝连接 优点:不削弱截面,方便施工,连接刚度大;
缺点:材质易脆,存在残余应力,对裂纹敏感。
对接焊缝连接
.
角焊缝连接
2
二、铆钉连接
优点:连接刚度大,传力可靠; 缺点:对施工技术要求很高,劳动 强度大,施工条件差, 施工速度慢。
三、螺栓连接
分为: 普通螺栓连接 高强度螺栓连接
装配式建筑施工的钢结构连接方式

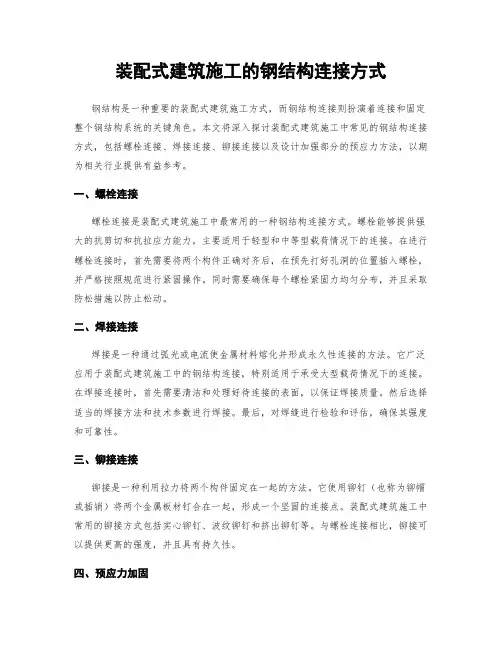

装配式建筑施工的钢结构连接方式钢结构是一种重要的装配式建筑施工方式,而钢结构连接则扮演着连接和固定整个钢结构系统的关键角色。
本文将深入探讨装配式建筑施工中常见的钢结构连接方式,包括螺栓连接、焊接连接、铆接连接以及设计加强部分的预应力方法,以期为相关行业提供有益参考。
一、螺栓连接螺栓连接是装配式建筑施工中最常用的一种钢结构连接方式。
螺栓能够提供强大的抗剪切和抗拉应力能力,主要适用于轻型和中等型载荷情况下的连接。
在进行螺栓连接时,首先需要将两个构件正确对齐后,在预先打好孔洞的位置插入螺栓,并严格按照规范进行紧固操作。
同时需要确保每个螺栓紧固力均匀分布,并且采取防松措施以防止松动。
二、焊接连接焊接是一种通过弧光或电流使金属材料熔化并形成永久性连接的方法。
它广泛应用于装配式建筑施工中的钢结构连接,特别适用于承受大型载荷情况下的连接。
在焊接连接时,首先需要清洁和处理好待连接的表面,以保证焊接质量。
然后选择适当的焊接方法和技术参数进行焊接。
最后,对焊缝进行检验和评估,确保其强度和可靠性。
三、铆接连接铆接是一种利用拉力将两个构件固定在一起的方法。
它使用铆钉(也称为铆帽或插销)将两个金属板材钉合在一起,形成一个坚固的连接点。
装配式建筑施工中常用的铆接方式包括实心铆钉、波纹铆钉和挤出铆钉等。
与螺栓连接相比,铆接可以提供更高的强度,并且具有持久性。
四、预应力加固在装配式建筑施工中,为了增强结构的稳定性和承载能力,预应力加固被广泛采用。
预应力是指通过在施工过程中施加周向拉应力来改善混凝土构件抗拉能力的方法。
这种方法可以使得整个结构系统处于紧绷状态,从而提高了钢结构的整体刚度和强度。
在预应力加固中,钢绞线或钢束被置于混凝土构件之内,然后通过拉紧螺母或液压缸来施加预应力。
当混凝土达到设计强度后,释放应力并形成预应力效果。
这种方法不仅可以增加施工中的工程负荷,并且能够更高效地使用和优化材料,从而提高整个装配式建筑结构的性能。
钢结构构件常用的连接方式

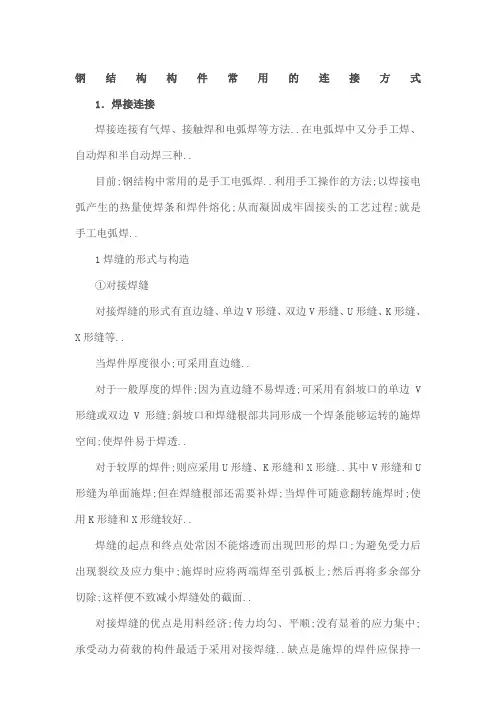

钢结构构件常用的连接方式1.焊接连接焊接连接有气焊、接触焊和电弧焊等方法..在电弧焊中又分手工焊、自动焊和半自动焊三种..目前;钢结构中常用的是手工电弧焊..利用手工操作的方法;以焊接电弧产生的热量使焊条和焊件熔化;从而凝固成牢固接头的工艺过程;就是手工电弧焊..1焊缝的形式与构造①对接焊缝对接焊缝的形式有直边缝、单边V形缝、双边V形缝、U形缝、K形缝、X形缝等..当焊件厚度很小;可采用直边缝..对于一般厚度的焊件;因为直边缝不易焊透;可采用有斜坡口的单边V 形缝或双边V形缝;斜坡口和焊缝根部共同形成一个焊条能够运转的施焊空间;使焊件易于焊透..对于较厚的焊件;则应采用U形缝、K形缝和X形缝..其中V形缝和U 形缝为单面施焊;但在焊缝根部还需要补焊;当焊件可随意翻转施焊时;使用K形缝和X形缝较好..焊缝的起点和终点处常因不能熔透而出现凹形的焊口;为避免受力后出现裂纹及应力集中;施焊时应将两端焊至引弧板上;然后再将多余部分切除;这样便不致减小焊缝处的截面..对接焊缝的优点是用料经济;传力均匀、平顺;没有显着的应力集中;承受动力荷载的构件最适于采用对接焊缝..缺点是施焊的焊件应保持一定的间隙;板边需要加工;施工不便..②角焊缝在相互搭接或丁字连接构件的边缘;所焊截面为三角形的焊缝;叫做角焊缝..角焊缝按外力作用方向可分为平行于外力作用方向的侧面角焊缝和垂直于外力作用方向的正面角焊缝..钢结构中;最常用的是普通直角焊缝;其他形式主要是为了改变受力状态;避免应力集中;一般多用于直接受动力荷载的结构..杆件与节点板的连接焊缝一般宜采用两面侧焊;也可用三面围焊;对角钢焊件还可采用L形围焊;但为不引起偏心;角钢背焊缝长度常受到限制;所以一般只适用于受力较小的焊件..所有围焊的转角处必须连续施焊..角焊缝的优点是焊件板边不必预先加工;也不需要校正缝距;施工方便..其缺点是应力集中现象比较严重;由于必须有一定的搭接长度;角焊缝连接在材料使用上不够经济..2对接焊缝的形式及受力特点对接焊缝有对接接头和T形接头两种..如按焊缝是否被焊透;又分焊透的对接焊缝和未焊透的对接焊缝两种..焊透的对接焊缝;其焊条金属充满整个连接截面并和母材熔成一体;焊缝的强度与被焊构件的强度基本相同..当连接焊缝受力很小甚至不受力;但又要求焊接结构外观平齐时;或连接焊缝受力虽较大;但采用焊透的对接焊缝其强度并不能充分利用时;则应采用未焊透的对接焊缝..钢结构中采用较多的是焊透的对接焊缝..2.普通螺栓连接1粗制螺栓与精制螺栓粗制螺栓是用圆钢热压而成;表面粗糙..由于螺杆与螺孔之间有空隙;所以承受剪力较差;一般用于安装连接中..精制螺栓的螺杆是在车床上加工而成;螺杆直径与孔径基本相同;抗剪能力较好;但制造费工;成本较高;一般很少用..粗制螺栓与精制螺栓不仅螺杆不同;孔壁也不同;螺栓孔壁按质量可分为一类孔与二类孔、粗制螺栓用二类孔、精制螺栓用一类孔..2螺栓的排列螺栓的排列有并列与错列两种形式;并列简单、整齐;比较常用..螺栓在构件上的排列应当满足如下要求:①受力要求:从受力要求出发;螺栓的距离不宜过大或过小..例如:受压构件顺作用力方向的螺栓间距过大时;构件易压屈鼓出;端距过小时;前部钢材可能被挤压破坏等..②构造要求:螺栓间距过大时;构件接触不严密..当空气湿度大时;易造成钢材锈蚀;所以从构造出发;螺栓间距不能过大..③施工要求:布置螺栓时;还要考虑到用扳手拧螺栓的可能性;按扳手尺寸的要求进行..3.高强度螺栓连接高强度螺栓是一种新的连接形式;它具有施工简单、受力性能好、可拆换、耐疲劳以及在动力荷载作用下不致松动等优点;是很有发展前途的连接方法..高强度螺栓是用特制的扳手上紧螺帽;使螺栓产生巨大而又受控制的预拉力;通过螺帽和垫板;对被连接件也产生了同样大小的预压力..在预压力作用下;沿被连接件表面就会产生较大的摩擦力;只要轴力小于此摩擦力;构件便不会滑移;连接就不会受到破坏;这就是高强度螺栓连接的原理..高强度螺栓连接是靠连接件接触面间的摩擦力来阻止其相互滑移的;为使接触面有足够的摩擦力;就必须提高构件的夹紧力和增大构件接触面的摩擦系数..构件间的夹紧力是靠对螺栓施加预拉力来实现的;但由低碳钢制成的普通螺栓;因受材料强度的限制;所能施加的预拉力是有限的;它所产生的摩擦力比普通螺栓的抗剪能力还小;所以如要靠螺栓预拉力所引起的摩擦力来传力;则螺栓材料的强度必须比构件材料的强度大得多才行;即螺栓必须采用高强度钢制造;这也就是称为高强度螺栓连接的原因..高强度螺栓连接中;摩擦系数的大小对承载力的影响很大..试验表明;摩擦系数与构件的材质、接触面的粗糙程度、法向力的大小等都有直接的关系;其中主要是接触面的形式和构件的材质..为了增大接触面的摩擦系数;施工时应将连接范围内构件接触面进行处理;处理的方法有喷砂、用钢丝刷清理等..设计时;应根据工程情况;尽量采用摩擦系数较大的处理方法;并在施工图上清楚注明..应当指出;高强度螺栓实际上有摩擦型和承压型之分..摩擦型高强度螺栓承受剪力的准则是设计荷载引起的剪力不超过摩擦力..而承压型高强度螺栓则是以杆身不被剪坏或板件不被压坏为设计准则;其受力特点及计算方法等与普通螺栓基本相同;但由于螺栓采用了高强度钢材制造;所以具有较高的承载能力..完。
工字钢钢结构对接形式
工字钢钢结构对接形式
工字钢是钢结构建筑中最常用的材料之一,它具有优良的力学性能和耐久性,广泛应用于工业厂房、桥梁、塔机、矿山设备等领域。
工字钢的对接形式是指工字钢在钢结构中的连接方式,对接的形式直接影响结构的稳定性和强度。
常用的工字钢对接形式有以下几种:
1. 对接螺栓连接
对接螺栓连接是工字钢常用的一种连接方式。
在这种连接方式下,两个工字钢通过螺栓连接在一起。
螺栓是将两个工字钢紧密地压紧,使其之间没有间隙,增加了结构的稳定性和强度。
在施工中需要注意的是,螺栓的预紧力应该合适,并且螺栓连接件的数量和布置应该按照设计规定进行。
2. 电焊连接
电焊连接是将两个工字钢通过电焊连接在一起的连接方式。
在这种连接方式下,通过电焊将两个工字钢熔合在一起,形成一体化的结构。
与对接螺栓连接相比,电焊连接可以减少连接件的数量,但焊接技术要求较高,需要考虑电焊热影响区的影响。
对接板连接是将两个工字钢通过对接板连接在一起的连接方式。
在这种连接方式下,两个工字钢的端面切割成同样的角度,然后将对接板焊接在工字钢上,可以增加连接的强度和稳定性。
4. 扣件连接
总的来说,工字钢的对接形式需要根据具体结构设计进行选择,根据使用情况、受力情况、施工要求等多方面因素进行考虑。
在施工中需要注意对连接方式的选择和使用,确保连接件的数量、布置和预紧力都符合设计规定。
钢梁和钢柱连接方式
钢梁和钢柱连接方式钢梁和钢柱是建筑结构中常用的构件,其连接方式直接影响整个结构的安全和稳定性。
本文将介绍钢梁和钢柱的常见连接方式,包括焊接、螺栓连接和铆接。
一、焊接连接焊接是一种常见的连接方式,广泛应用于钢结构工程中。
焊接连接具有高强度、实用性和经济性等优点,其中常用的焊接方式有手工电弧焊、埋弧焊和气体保护焊。
1. 手工电弧焊手工电弧焊是一种常见的焊接方式,适用于小型构件的连接。
手工电弧焊连接的优点是可靠性高,容易掌握和实现,缺点是生产效率低,需要专业人员进行施焊。
2. 埋弧焊埋弧焊是一种自动化焊接方式,适用于大型钢结构构件的生产和安装。
焊接效率高,连接强度也较高,但设备成本较高,对操作人员要求高。
3. 气体保护焊气体保护焊是一种常用的金属材料焊接方式,适用于大型或复杂钢结构构件的连接。
气体保护焊连接的优点是焊接质量高且精度高,缺点是设备成本高,操作难度较大。
二、螺栓连接螺栓连接是一种常用且经济的连接方式,适用于多种类型的钢构件连接。
螺栓连接的优点是便于拆卸和维修,适用范围广泛,缺点是连接强度相对较低,需要进行调整和预紧力的控制,否则在受力状态下容易松动。
螺栓连接分为唧板式和高强度螺栓连接两种方式。
1. 唧板式连接唧板式连接是一种常见的连接方式,常用于简单结构的钢梁和钢柱连接。
唧板式连接的优点是易于装配,具有一定的刚性,缺点是结构强度较低,需要经常进行预紧力调整。
2. 高强度螺栓连接高强度螺栓连接是一种常用的连接方式,用于吊装大型结构件和需要高强度连接的地方。
由于其连接强度较高,可靠性好,适用于承受较大荷载和振动的情况。
铆接连接是一种不易被剪断和拉断的连接方式,尤其适用于连接受到横向和剪切力作用的情况。
铆接连接的优点是连接强度高,不易松动和疲劳,缺点是需要工具特别设计,操作比较复杂。
总的来说,钢梁和钢柱连接方式的选择应根据结构的受力要求、结构的尺寸和采用的钢板厚度等因素进行分析和选择。
只有选择适当的连接方式,才能够确保整个结构的安全和稳定。
钢结构圆柱与工字钢连接方法
钢结构圆柱与工字钢连接方法
钢结构圆柱与工字钢的连接方法主要有以下三种:
1. 焊接连接:这是一种常见的连接方式。
可以通过对工字钢和圆柱的表面进行切割,然后将它们焊接在一起。
这种连接方式牢固,具有较好的抗震性能,适用于大型建筑。
但需要注意的是,焊接需要使用合适的电流和材料,否则会影响连接质量。
2. 栓接连接:这是一种简单而实用的连接方式。
通过在工字钢和柱子之间钻孔,并使用螺栓和螺母将其连接在一起。
这种方式维护方便,但承载能力和抗震能力相对较弱,适用于小型建筑。
3. 钩板连接:这是一种特殊的连接方式。
钩板安装在工字钢底部,与柱子通过钩子进行连接。
这种方式承载能力大,抗震能力强,但连接方式较复杂,需要严格的施工要求,否则可能影响连接质量。
在选择连接方式时,需要考虑建筑的规模、承载能力要求等因素,并对连接方式进行合理安排,确保连接质量和建筑稳固性。
钢结构主要的连接方式
1、焊接是钢结构最主要的连接方式,有对接焊缝和角焊缝两种基本形式。
常用的焊接方法有手工焊、自动(或半自动)埋弧焊。
手工焊焊条型号应与主体金属强度相适应。
施焊过程中可能产生裂纹、气孔、烧穿、弧坑等缺陷。
为保证焊缝质量,应根据焊缝等级按各自不同的检验标准进行质量检查。
2、焊缝为保证焊缝质量和便于施焊,对接焊缝要求按焊件厚度采用不同形式的坡口,坡口形式有I 形、单边V形、V形、U形、K形、X形等。
对于没有采用引弧板的焊缝,计算时焊缝长度要考虑起落弧的影响。
对接焊缝截面上的应力分布与母材相同,强度计算公式也相同,轴力作用下一般采用直缝,强度不足时可采用斜焊缝,当倾斜角度BW56。
时,可不进行焊缝强度计算,在弯矩、剪力共同作用下的计算公式也可采用材料力学公式。
、角焊缝受力复杂,按受力不同分为侧焊缝和端焊缝为保证焊接质量,规范对焊脚尺寸hf及焊缝计算长度lw等都作了构造规定。
角焊缝计算以最小焊缝截面为计算截面,且不论抗拉、抗压及抗剪均采用同一强度设计值£ fw。
对角焊缝在轴心力、弯矩、扭矩、剪力及几个力共同作用下的受力进行了分析并推导出不同情况下的计算公式,应熟练掌握。
4、焊接施焊时,由于不均匀的温度场,使杆件产生焊接变形和焊接应力,这对结构在常温、静载作用下的承载力没有影响,但增大了结构的变形,降低了结构的刚度、疲劳强度以及稳定承载力。
从设计和施工方面应采取不同措施减小或消除残余应力和残余变形,如设计上尽量使焊缝对称布置;施焊时应采用合理的施焊次序等。
5、螺栓排列普通螺栓排列时,规范根据受力、构造和施工三方面的要求规定了容许距离,针对螺栓几种可能的排列形式,提出了不同的防止措施,在确定单个螺栓承载力设计值的基础上,分析了螺栓群在不同荷载作用下的受力和计算方法。
6、高强度螺栓高强度螺栓是通过特制扳手拧紧螺帽,使螺杆产生很大的预拉力,将板件压紧。
在外力作用下,板件间产生很大的摩擦力。
摩擦型高强螺栓就是依靠摩擦力传递剪力的。
钢结构扁管连接方法
钢结构扁管连接方法
1.焊接连接是将两个或多个钢管通过焊接方式连接在一起。
这是一种常用且可靠的连接方式。
常见的焊接连接方法包括电弧焊接、气体保护焊接和电阻焊接等。
焊接连接的优点是连接强度高,结构稳定;缺点是需要专业焊工进行操作,且需要相应的焊接设备和材料。
2.螺栓连接是使用螺栓将两个或多个钢管连接在一起。
螺栓连接是一种可拆卸的连接方式,适用于需要经常拆卸和重装的情况。
螺栓连接的优点是安装方便,拆卸容易;缺点是连接强度相对较低,需要增加螺栓数量以提高连接强度,且需要定期检查螺栓是否松动。
3.插接连接是将一个钢管的端口插入到另一个钢管的孔中,形成一个榫卯连接。
插接连接是一种简单且经济的连接方式,适用于直径较小的钢管连接。
插接连接的优点是连接简便,结构稳定;缺点是连接强度相对较低,不适用于受力较大的结构。
在进行扁管连接时,需要注意以下几个方面:
1.确保连接部位的钢管结构和材料符合设计要求,以保证连接的稳定性和安全性。
2.焊接连接时,需要保证焊接接头的质量,如焊缝的结构连续、焊缝的质量良好等,并进行焊后处理,如打磨、防锈等。
3.螺栓连接时,选择合适的螺栓材料和螺栓规格,确保螺栓的强度满足设计要求,并正确安装和紧固螺栓。
4.插接连接时,需要根据连接部位的孔口形状和尺寸选择合适的插接
连接方式,并确保插接连接的质量良好,如插接部位的准确度和连接材料
的紧密度等。
总之,钢结构扁管连接方法多种多样,适用于不同的工程和结构要求。
在进行扁管连接时,需要根据具体情况选择合适的连接方式,并保证连接
的质量和安全性。
钢结构构件常用的连接方式
钢结构构件常用的连接方式1.焊接连接焊接连接有气焊、接触焊和电弧焊等方法。
在电弧焊中又分手工焊、自动焊和半自动焊三种。
目前,钢结构中常用的是手工电弧焊。
利用手工操作的方法,以焊接电弧产生的热量使焊条和焊件熔化,从而凝固成牢固接头的工艺过程,就是手工电弧焊。
(1)焊缝的形式与构造①对接焊缝对接焊缝的形式有直边缝、单边V形缝、双边V形缝、U形缝、K形缝、X 形缝等。
当焊件厚度很小,可采用直边缝。
对于一般厚度的焊件,因为直边缝不易焊透,可采用有斜坡口的单边V形缝或双边V形缝,斜坡口和焊缝根部共同形成一个焊条能够运转的施焊空间,使焊件易于焊透。
对于较厚的焊件,则应采用U形缝、K形缝和X形缝。
其中V形缝和U形缝为单面施焊,但在焊缝根部还需要补焊,当焊件可随意翻转施焊时,使用K 形缝和X形缝较好。
焊缝的起点和终点处常因不能熔透而出现凹形的焊口,为避免受力后出现裂纹及应力集中,施焊时应将两端焊至引弧板上,然后再将多余部分切除,这样便不致减小焊缝处的截面。
对接焊缝的优点是用料经济,传力均匀、平顺,没有显着的应力集中,承受动力荷载的构件最适于采用对接焊缝。
缺点是施焊的焊件应保持一定的间隙,板边需要加工,施工不便。
②角焊缝在相互搭接或丁字连接构件的边缘,所焊截面为三角形的焊缝,叫做角焊缝。
角焊缝按外力作用方向可分为平行于外力作用方向的侧面角焊缝和垂直于外力作用方向的正面角焊缝。
钢结构中,最常用的是普通直角焊缝,其他形式主要是为了改变受力状态,避免应力集中,一般多用于直接受动力荷载的结构。
杆件与节点板的连接焊缝一般宜采用两面侧焊,也可用三面围焊,对角钢焊件还可采用L形围焊,但为不引起偏心,角钢背焊缝长度常受到限制,所以一般只适用于受力较小的焊件。
所有围焊的转角处必须连续施焊。
角焊缝的优点是焊件板边不必预先加工,也不需要校正缝距,施工方便。
其缺点是应力集中现象比较严重,由于必须有一定的搭接长度,角焊缝连接在材料使用上不够经济。
钢结构吊杆的连接方法
钢结构吊杆的连接方法摘要:一、钢结构吊杆的连接方法概述二、常见钢结构吊杆连接方法的优缺点1.螺栓连接2.焊接连接3.锚栓连接4.胀锚连接三、选择合适连接方法的因素四、连接方法在实际工程中的应用案例五、总结与建议正文:钢结构吊杆的连接方法钢结构吊杆连接方法是建筑钢结构工程中至关重要的环节,它直接影响着整个钢结构建筑的安全性和稳定性。
本文将对常见的钢结构吊杆连接方法进行介绍,分析各种连接方法的优缺点,并探讨选择合适连接方法的因素。
一、钢结构吊杆的连接方法概述钢结构吊杆连接方法主要包括螺栓连接、焊接连接、锚栓连接和胀锚连接等。
这些连接方法在实际工程中有着广泛的应用,但各有优缺点。
二、常见钢结构吊杆连接方法的优缺点1.螺栓连接(1)具有良好的可拆卸性,便于后期维修和更换;(2)连接强度高,受力均匀;(3)适应性强,可用于各种类型的钢结构工程。
缺点:(1)安装较为繁琐,费时费力;(2)需要较高的预紧力,对螺栓材质要求较高;(3)在高温、高压、腐蚀环境下使用受限。
2.焊接连接优点:(1)连接强度高,受力稳定;(2)施工简便,速度快;(3)适应性强,可用于各种类型的钢结构工程。
缺点:(1)焊接过程中会产生应力和变形,可能影响结构性能;(2)焊接质量对连接强度影响较大,需严格把控;(3)焊接连接不可拆卸,后期维修和更换受限。
3.锚栓连接优点:(1)连接强度高,受力稳定;(2)适应性强,可用于各种类型的钢结构工程;(3)施工简便,速度快。
(1)锚栓材质和长度要求较高,成本较高;(2)在土质较软的地基上使用受限;(3)受锚栓长度限制,连接长度有限。
4.胀锚连接优点:(1)连接强度较高,受力稳定;(2)施工简便,速度快;(3)成本较低。
缺点:(1)适用范围有限,主要用于混凝土结构;(2)连接长度受限;(3)受胀锚材质和施工质量影响较大。
三、选择合适连接方法的因素选择钢结构吊杆连接方法时,需综合考虑以下因素:1.工程类型和结构形式;2.受力特性;3.施工条件;4.成本预算;5.后期维修和更换需求。
钢结构连接的三种方法
钢结构连接的三种方法
1.焊接连接:钢结构的焊接连接是最常用的一种连接方式,其优点是结构牢固,稳定可靠,适用于大型工程中,缺点是焊接质量直接影响连接的强度和稳定性,焊接成本和工程施工难度较大。
2.螺栓连接:钢结构的螺栓连接具有连接方便、拆卸方便、重复利用性高的优点,适用于对连接质量要求较高的场合,例如高层建筑等,缺点是需要预留达到一定规格的孔位,需要大量的螺栓和垫片,造价较高。
3.挂钩连接:挂钩连接适用于轻型钢结构的连接,具有方便快捷、施工效率高等优点,而且相对于焊接和螺栓连接,需要的工具少,成本较低。
缺点是承载能力不如焊接和螺栓连接,只适用于一些较小的轻型钢结构。
钢结构的构件连接方式
d e钢结构的构件连接方式钢结构的连接方法大体来看,有以下几种:焊接——是使用最普遍的方法,该方法对几何形体适应性强,构造简单,省材省工,易于自动化,工效高;但是焊接属于热加工过程,对材质要求高,对于工人的技术水平要求也高,焊接程序严格,质量检验工作量大。
铆接——该方法传力可靠,韧性和塑性好,质量易于检查,抗动力荷载好;但是由于铆接时必须进行钢板的搭接,相对来讲费钢、费工。
普通螺栓连接——这种方式装卸便利,设备简单,工人易于操作;但是对于该方法,螺栓精度低时不宜受剪,螺栓精度高时加工和安装难度较大。
高强螺栓连接——此法加工方便,对结构削弱少,可拆换,能承受动力荷载,耐疲劳,塑性、韧性好摩擦面处理,安装工艺略为复杂,造价略高射钉、自攻螺栓连接——较为灵活,安装方便,构件无须预先处理,适用于轻钢、薄板结构不能受较大集中力。
焊接连接 焊接是钢结构较为常见的连接方式,也是比较方便的连接方式,在众多的钢结构中,焊接是最为常见的一种。
根据焊接的形式,焊缝可以分为对接(平接)焊缝、角焊缝、和顶接焊缝三大类。
对接焊缝对接焊缝按受力与焊缝方向分直缝——作用力方向与焊缝方向正交;斜缝——作用力方向与焊缝方向斜交两类。
从直观来看,直缝受拉,斜缝受拉与剪的同时作用。
对接焊缝在焊接上有以下处理形式: a )直边缝:适合板厚t 10mm b )单边V 形:适合板厚t =10~20mmc )双边V 形:适合板厚t =10~20mmd )U 形:适合板厚t > 20mme )K 形:适合板厚t > 20mm b斜缝 直缝f)X形:适合板厚t > 20mm对接焊缝的优点是用料经济、传力均匀、无明显的应力集中1[1],利于承受动力荷载;但也有缺点,需剖口,焊件长度要精确。
对接焊缝需要做以下构造处理:首先,在施焊过程中,起落弧处易有焊接缺陷,所以用引弧板;但采用引弧板施工复杂,除承受动力荷载外,一般不用,计算时将焊缝长度两端各减去5mm。
装配式钢结构的连接方式
装配式钢结构的连接方式一、螺栓连接螺栓连接是装配式钢结构中常用的一种连接方式。
它通过将螺栓穿过连接板、钢梁和钢柱等构件的孔洞,并用螺母紧固,实现构件之间的连接。
螺栓连接具有拆卸方便、灵活性高的特点,适用于需要频繁拆卸和改动的场所。
二、焊接连接焊接连接是装配式钢结构中另一种常用的连接方式。
它通过将连接板、钢梁和钢柱等构件进行熔接,使其形成一个整体结构。
焊接连接具有连接强度高、刚性好的特点,适用于需要承受较大荷载和保持稳定性的场所。
三、组合连接组合连接是一种将螺栓连接和焊接连接相结合的连接方式。
它通过在一部分构件上采用螺栓连接,而在另一部分构件上采用焊接连接,使得整个结构在保证强度和稳定性的同时,具备了一定的拆卸和改动的能力。
四、槽钢连接槽钢连接是一种将槽钢用作连接件的连接方式。
它通过将槽钢与钢梁或钢柱等构件的侧面进行焊接,实现构件之间的连接。
槽钢连接具有连接稳定、刚性好的特点,适用于需要承受较大荷载的场所。
五、剪力连接剪力连接是一种将钢板用作连接件的连接方式。
它通过将钢板垂直于钢梁或钢柱等构件进行焊接,实现构件之间的连接。
剪力连接具有连接强度高、刚性好的特点,适用于需要承受较大剪力力的场所。
六、翼板连接翼板连接是一种将翼板用作连接件的连接方式。
它通过将翼板与钢梁或钢柱等构件的侧面进行焊接,实现构件之间的连接。
翼板连接具有连接稳定、刚性好的特点,适用于需要承受较大荷载的场所。
七、角钢连接角钢连接是一种将角钢用作连接件的连接方式。
它通过将角钢与钢梁或钢柱等构件的侧面进行焊接,实现构件之间的连接。
角钢连接具有连接稳定、刚性好的特点,适用于需要承受较大荷载的场所。
八、法兰连接法兰连接是一种将法兰用作连接件的连接方式。
它通过将法兰与钢梁或钢柱等构件的端面进行螺栓连接,实现构件之间的连接。
法兰连接具有连接强度高、刚性好的特点,适用于需要承受较大荷载的场所。
九、卡口连接卡口连接是一种将构件通过卡口进行连接的连接方式。
钢结构主次梁连接方式
钢结构主次梁连接方式钢结构是一种具有较高强度和稳定性的建筑结构,其主要构件包括主梁、次梁、柱子等。
在钢结构梁的连接方式中,主次梁的连接是一项非常重要的工作。
下面,我们将对钢结构主次梁连接方式进行详细介绍。
主次梁连接方式主要有以下几种:1.焊接连接:焊接是钢结构主次梁连接中最常用的方式之一。
焊接连接可以通过熔接将两个钢结构主次梁连接在一起,形成一个整体结构,使其具有很高的强度和稳定性。
在焊接连接时,需要使用特殊的焊接设备和材料,以确保连接的质量和可靠性。
2.螺栓连接:螺栓连接通常用于连接较大的主次梁,因为使用螺栓可以更容易地进行构件的装配和拆卸。
与焊接连接不同的是,钢结构主次梁之间的螺栓连接可以进行松动或重新固定。
同时,使用螺栓连接可以减少对构件的热影响,以及避免焊接过程中可能会引起的变形。
3.铆接连接:铆接是一种通过钉子连接两个钢结构主次梁的方式,钉子通常采用铆钉。
铆接连接具有一定的优点,如强度高、拆卸方便、工作效率高等。
但是,铆接过程需要使用专业的设备和工具,并且在安装和使用时需要注意安全问题。
4.插接连接:插接连接是一种较新的钢结构主次梁连接方式,其主要原理是将两个钢梁插在一起,形成一个整体。
插接连接的优点是,无需焊接或螺栓,可以快速、轻松地进行构件的连接和拆卸。
但是,插接连接需要使用特殊的连接器件,且连接强度相对较低,需要注意其对结构的影响。
综上所述,钢结构主次梁连接方式不仅需要考虑连接的强度和稳定性,还需要考虑连接速度、方便程度、拆卸方便性等因素。
选择合适的连接方式,可以提高结构的安全性,节省时间和成本,实现钢结构的快速、高效连接。
关于钢结构连接方式优劣的探讨
关于钢结构连接方式优劣的探讨钢结构是一种应用广泛的工业建筑结构体系,其连接方式的优劣直接影响到结构的稳定性、强度和耐震性等方面。
在钢结构设计和施工过程中,选择合适的连接方式是至关重要的。
在钢结构中,常见的连接方式包括焊接、螺栓连接和铆接。
下面将对这三种连接方式的优劣进行探讨。
焊接连接是一种常见且经济高效的连接方式。
焊接连接可以将钢材牢固地连接在一起,并能够满足各种结构要求。
焊接连接的优势有以下几点:首先,焊接连接可以避免连接件的松动和失效。
焊缝能够使结构件紧密地连接在一起,提高结构的刚性和稳定性,减少结构变形和振动。
其次,焊接连接可以提高整体的结构强度。
焊缝能够在连接处形成完整的连续结构,使整个结构具有更高的强度和刚度,提高结构的抗震性能。
再次,焊接连接可以减少材料的使用量。
与螺栓和铆接相比,焊接连接不需要使用连接件,能够减少材料的浪费,降低了成本。
然而,焊接连接也存在一些缺点。
主要有以下几点:首先,焊接连接需要熟练的工人和专业技术。
焊接质量的好坏直接影响到结构的可靠性和安全性。
如果焊缝质量不合格或者焊接操作不当,会导致焊缝的强度减弱,从而影响到整个结构的稳定性。
其次,焊接连接在需要拆除或改动时较为困难。
焊接连接将结构件固定在一起,如果需要更换或调整,必须进行熔断或切割操作,增加了维修和改造的难度。
再次,焊接连接受其工艺性能的限制。
焊接连接只适用于可以进行焊接操作的结构件,对于一些特殊形状和复杂结构的连接,焊接方式可能不太适用。
螺栓连接是另一种常用的连接方式。
螺栓连接的优势有以下几点:首先,螺栓连接具有较高的拆卸性和可调性。
与焊接连接不同,螺栓连接允许结构件进行拆卸和调整,方便后期维修和改造。
其次,螺栓连接适用于各种形状和材料的结构件。
螺栓连接可以连接不同材料和不同形状的结构件,具有较好的适应性和灵活性。
再次,螺栓连接比焊接连接更容易实现自动化。
螺栓连接所需的设备和工艺通常较为简单,易于实现自动化生产,提高了施工效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢结构连接形式介绍与选择
在设计钢结构工程时,构件与构件之间需要进行有效的连接,以形成一个整体,对于构件之间连接的形式,则有很多的方式可以选择。
如何在各种连接节点中选择合理的连接方式,这通常是一个容易模糊的设计盲点,因此在此作一些介绍,以强化钢结构设计概念。
一、连接形式
钢结构中连接节点可分为刚性节点、半刚性节点和铰接节点三种形式,设计时应根据节点的位置及其所要求的强度和刚度,合理确定节点的形式、连接方式、细部构造及其计算方法。
连接形式
刚性节点半刚性节点铰接节点
设计中不考虑此
种节点
在工程实践中,如何判别一个节点属于刚性、半刚性或铰接连接主要是看其转动刚度,刚性连接应不会产生明显的连接夹角变形,即连接夹角变形对结构抗力的减低应不超过5%。
通常定义,连接对于转动约束达到理想刚接的90%以上的连接,可视为刚接;在外力作用下,柱梁轴线夹角的改变量达到理想铰接的80%以上的连接视为铰接。
采用理想较接的假定,意味着梁与柱之间没有弯矩的传递,用较连在一起的梁和柱将互相独立的转动。
这里用柱脚来具体解释下刚接与铰接的区别。
能抵抗弯矩作用的柱脚称为刚性柱脚,相反不能抵抗弯矩作用的柱脚称为铰接柱脚,刚接与铰接的区别在于是否能传递弯矩,从实际看,如果锚栓在翼缘外侧,就是刚接,如果在翼缘内侧,就是铰接。
这两种柱脚的区别就是对侧移的控制,也就是有吊车荷载的单层工业厂房,因为吊车对侧移比较敏感,而且侧移过大会造成吊车卡轨的现象,且门式刚架轻型房屋钢结构技术规程(CECS 102:2002)中3.4.2条规定,刚架柱顶位移设计值的限值,无吊车且采用轻型钢墙板时是h/60,有吊车且吊车仅由地面操作时是h/180,所以把柱脚设计成刚性柱脚,抵抗其侧位移。
在设计中为简化计算,一般均按完全刚接或理想铰接来考虑,因此,半刚性节点在此不做赘述。
二、连接方式
连接根据使用材质不同可分为铆接、螺栓连接和焊接三种方式。
1. 铆接
铆接是通过在构件上打孔,然后用铆钉、铆板将构件连接,因其构造复杂,
用钢量多,现在已极少采用,因此铆接在此不做详细赘述。
2. 螺栓连接
螺栓连接根据螺栓不同,可分为普通螺栓和高强度螺栓。
普通螺栓分为C
级螺栓和A 、B 级螺栓。
高强度螺栓分为摩擦型螺栓和承压性螺栓
普通螺栓用于临时固定的安装连接及可拆卸静载结构的连接,其中A 、B 级
螺栓目前很少采用,多用高强度螺栓所取代。
所以一般所说的普通螺栓均指C
连接方式
铆接
螺栓连接
焊接
普通螺栓 高强度螺栓
C 级 A 、B 级 摩擦型
承压型
级螺栓。
高强度摩擦型螺栓目前广泛使用于工业民用建筑钢结构连接;是各种连接中最适用于承受动力荷载的连接方式;常用于现场拼接和安装连接的重要部位;凡不宜采用焊接连接的结构,均可用高强度螺栓代替。
高强度摩擦型螺栓是钢结构设计中最常见的螺栓形式。
高强度承压型螺栓连接紧密,承载能力较摩擦型螺栓高,其与摩擦型螺栓的区别是在螺栓达到最大承载力时,连接可产生少量的滑移,且施工的费用较高。
因为其在承受荷载作用时的变形远大于摩擦型,所以高强度承压型螺栓主要用于非抗震构件的连接、非承受动荷载构件的连接及非反复作用构建连接,其余连接均为摩擦型螺栓。
3. 焊接
一般构件的连接均采用焊接,其构造简单,便于施工,连接和密封性能好,不会削弱构件的截面,但采用焊接连接,会对构件本身产生残余热应力,对结构产生不利影响,这也是在构件连接角部焊缝处都留有切角的原因。
3.1 焊接的位置
焊接根据焊接位置的不同,分为横焊、立焊、平焊和仰焊。
位置分类详见图1.1.1。
图1.1.1
3.2 焊接的方式
焊接根据焊接方式不同,可分为手工电弧焊、自动埋弧焊、半自动埋弧焊、气体保护焊、电渣焊、电阻焊和气焊等。
对于焊接现场环境及焊接构件位置的不同,相应的各种焊接方式的选择
也是不同的。
在实际钢结构生产
和施工中,最常见的焊接形式是
手工电弧焊和埋弧焊。
手工电弧焊是最常见的一
种焊接方法,由手工操作,适用
于建筑钢结构中长、短焊缝及形
状复杂的焊缝,其施焊灵活,操作简单,适用于不同位置的焊接(平、立、仰、
横焊等)
埋弧焊有自动和半自动之分,一般钢结构加工工厂采用的图1.1.2
均为自动埋弧焊接,适用于有规
则的较长焊缝,局部不连续不规
则的焊缝可用半自动埋弧焊,人
工移动电弧。
其大部分由机械自
动操作,生产效率高,焊缝质量
均匀,塑性好,冲击韧性高,抗
腐蚀性能强,焊件变形小。
施工
过程图见图1.1.2,图1.1.3。
气体保护焊除了仰焊外,
适用于其它各种方位的操作,适图1.1.3
用于较薄焊件的焊接,其过程是利用焊枪喷出的惰性气体和自动送入的焊丝进行焊接,不需要焊剂,可以手工操作,也可自动焊接,优点是焊接较快,生产率高。
(不适用于仰焊)
电阻焊常用于冷弯薄壁型钢的接触点焊,主要承受剪力,其抗
拉能力较弱。
3.3 焊缝的连接形式
图1.1.4
3.4 为减少焊接应力和应力集中,应注意以下几点:
1.焊缝间应有一定的距离,应避免在一处集中大量的焊缝。
2.在采用拼接板的对接接头中,侧面角焊缝的起点至拼缝边的距离不宜小
于25mm。
3.在接头处,不要使截面有突变,应尽量使应力平缓过渡。
4.应尽量避免三向焊缝相交,可使次要焊缝中断,主要焊缝贯通。
三. 小结。
