浪涌保护器安装接线图

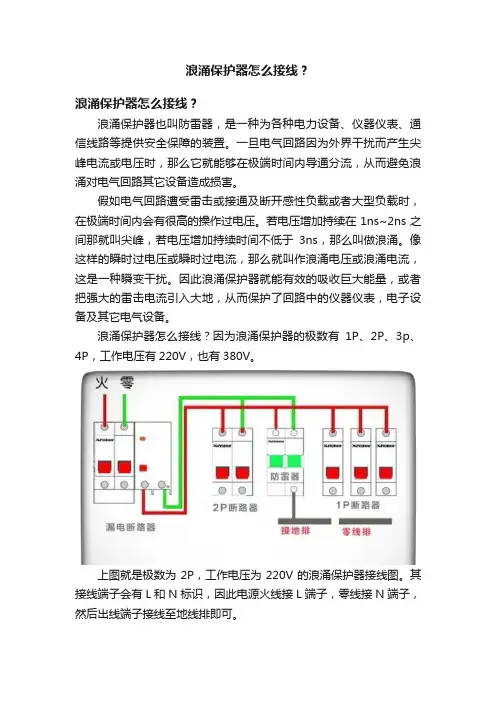

浪涌保护器怎么接线？
浪涌保护器怎么接线？
浪涌保护器怎么接线？
浪涌保护器也叫防雷器，是一种为各种电力设备、仪器仪表、通信线路等提供安全保障的装置。
一旦电气回路因为外界干扰而产生尖峰电流或电压时，那么它就能够在极端时间内导通分流，从而避免浪涌对电气回路其它设备造成损害。
假如电气回路遭受雷击或接通及断开感性负载或者大型负载时，在极端时间内会有很高的操作过电压。
若电压增加持续在1ns~2ns之间那就叫尖峰，若电压增加持续时间不低于3ns，那么叫做浪涌。
像这样的瞬时过电压或瞬时过电流，那么就叫作浪涌电压或浪涌电流，这是一种瞬变干扰。
因此浪涌保护器就能有效的吸收巨大能量，或者把强大的雷击电流引入大地，从而保护了回路中的仪器仪表，电子设备及其它电气设备。
浪涌保护器怎么接线？因为浪涌保护器的极数有1P、2P、3p、4P，工作电压有220V，也有380V。
上图就是极数为2P，工作电压为220V的浪涌保护器接线图。
其接线端子会有L和N标识，因此电源火线接L端子，零线接N端子，然后出线端子接线至地线排即可。
这个就是极数为4P，工作电压为380V的浪涌保护器，与极数为2P，工作电压为220V的接线没任何区别，只是多了两个接线端子。
接线时把三根火线接带有L的端子，零线接带有N的端子。
然后把出线端接在一起，再接线到地排线即可。

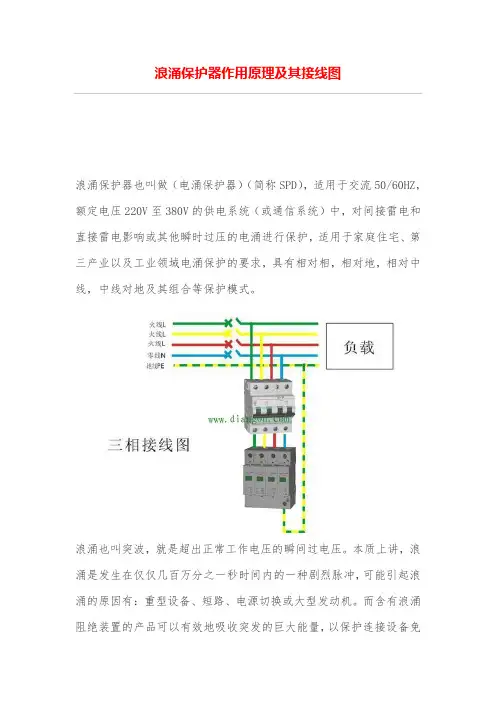

浪涌保护器作用原理及其接线图
浪涌保护器作用原理及其接线图
浪涌保护器也叫做（电涌保护器）（简称SPD），适用于交流50/60HZ，额定电压220V至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
浪涌也叫突波，就是超出正常工作电压的瞬间过电压。
本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。
而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免
于受损。
浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
浪涌保护器，也是随着社会的进步，尤其在新楼房中随处可见它的身影。

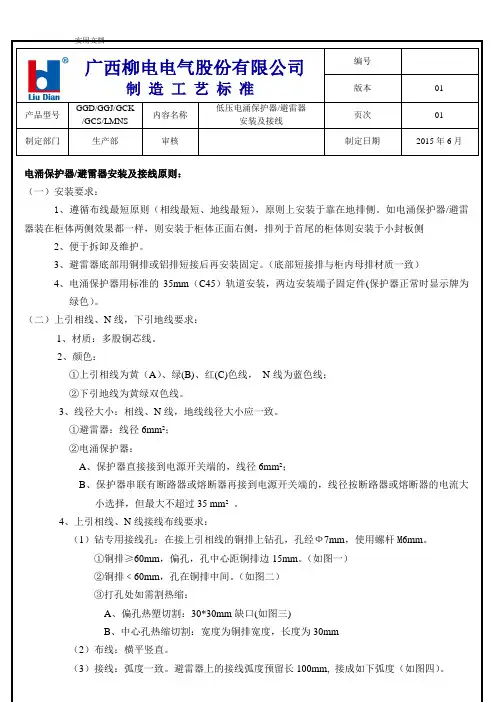

低压电涌保护器、避雷器安装及接线-
GGD/GGJ/GCK 产品型号制定部门广西柳电电气股份有限公司装 配 工 艺 图编号 版本 01 产品型号 GGD/GGJ/GCK /GCS/LMNS 内容名称 低压电涌保护器/避雷器安装及接线 页次 01制定部门 生产部 审核 制定日期 2015年6月制 造 工 艺 标 准5、下引接地线要求：（1）避雷器用黄绿线从短接铜排/铝排引到地排或地桩上。
（有地排优先接地排） （2）浪涌保护器用黄绿线从保护器接地端引到地排或地桩上。
（有地排优先接地排）（3）布线横平竖直。
图一：偏孔 15mm 图二：中心孔 图四：接线要求图三 偏孔热塑切割 30mm 30m m广西柳电电气股份有限公司装配工艺图编号版本01产品型号GGD 内容名称低压电涌保护器/避雷器安装及接线标准图例页次01制定部门生产部审核制定日期2015年6月制造工艺标准一次回路图标准图例正视图上进线上出线背视图广西柳电电气股份有限公司装配工艺图编号版本01产品型号GGD 内容名称低压电涌保护器/避雷器安装及接线标准图例页次01制定部门生产部审核制定日期2015年6月一次回路图标准图例X1,X2,X33X11,X12,X13背视图正视图背视图广西柳电电气股份有限公司装配工艺图编号版本01产品型号箱变GGD 内容名称低压电涌保护器/避雷器安装及接线标准图例页次01制定部门生产部审核制定日期2015年6月一次回路图标准图例HY1.5W背视图正视图背视图广西柳电电气股份有限公司装 配 工 艺 图编号 版本 01 产品型号GCK/GCS/LMNS 内容名称 低压电涌保护器/避雷器 安装及接线标准图例页次 01 制定部门 生产部审核制定日期2015年6月一次回路图 标准图例L1X11 X21 X31OBV1 注：电涌保护器专用螺杆应在下根铜排背视图地排靠此图左边X11 X21 X31OBV1 L1背视图地排靠此图右侧断路器操作杆必须在图。

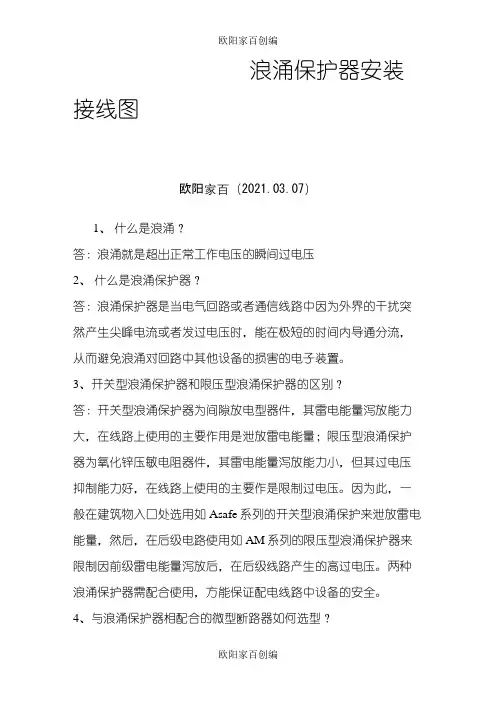

浪涌保护器安装接线图之欧阳家百创编
浪涌保护器安装接线图欧阳家百（2021.03.07）1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
P+F浪涌保护器
灾害性的雷雨气候在气候性自然灾害中，雷电灾害的发生比洪水、地震、龙卷风更为频繁。
亚太地区是全世界雷雨气候发生比较频繁的地区。
在亚太地区，每年带有雷电灾害性的雷雨气候的平均发生次数为：中国190-260印尼、马来西亚180-260新加坡160-220泰国90-200菲律宾90-140印度50-150中国地域辽阔，雷电灾害性的雷雨气候主要分布在华南地区和长江流域。
过去，人们通常只关注陆地上的雷电灾害。
但随着海洋石油工业的发展，渤海、东海、南海、北部湾、台湾海峡发生的雷雨气候也开始对人类活动造成直接危害。
外部雷电防护和内部雷电防护为保护建筑物在遭雷电直接打击时避免损坏，人们利用避雷针、避雷网、空气端子等外部防雷设备将雷击电流按照预先设计的通路引至大地。
但是，即便有了完善的外部防雷措施，经常只有约50%的雷电能量直接进入大地。
其余约50%的雷电能量将以各种方式传入建筑物中的导体，如电缆和金属管道。
为实施内部雷电防护，一方面建筑物内的所有金属管道必须实现等电位接地，另一方面必须采用浪涌保护器保护建筑物内电缆所连接的电气和电子设备。
Pepperl+Fuchs公司致力于为工厂提供先进的浪涌保护器，保护工厂内的电气和电子设备，尤其是过程控制系统。
雷电通过电缆对室内电气和电子设备的危害雷电是如何通过电缆危害到建筑物内的电气和电子设备的呢？1）电阻耦合效应如右图所示，雷击导致附近的地电势急剧升高。
靠近雷击点的建筑物和远离雷击点的建筑物之间产生地电势差。
如果两座建筑物内的电气和电子设备之间有连接电缆，通常电缆的电阻又小于土壤的电阻，于是雷击能量就总是试图以浪涌电流的形式通过两个建筑物之间的电缆从高地电势区流向低地电势区。
从而损坏建筑物内的电气和电子设备。
2） 电感/电容耦合效应如右图所示，雷击将使建筑物外部防雷设备的导体中产生瞬间巨大的电流和电势。
如果外界的电线遭雷击，该电线上也会形成巨大的电势。
该电势和电流都会在建筑物内设备的电缆上感应出有害电压并进而产生浪涌电流。
浪涌保护器安装接线图之欧阳法创编
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN 值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图(20200924012604)
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe 系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：ASafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40,需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-2Q需要选用32A的分断电流能力为6.5KA的CD型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D 型；第三级模块，如AM3-1Q需要选用16A 的分断电流能力为4.5KA的C D 型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对A级防雷等级中的第三、四级和E级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A 的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图之欧阳结创编
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe 系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A 的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA 的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A 的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图
浪涌呵护器装配接线图1. 什么是浪涌？答：浪涌就是超出正常工作电压的刹时过电压2. 什么是浪涌呵护器？答：浪涌呵护器是当电气回路或者通信线路中因为外界的干扰忽然产生尖峰电流或者发过电压时,能在极短的时光内导通分流,从而防止浪涌对回路中其他装备的伤害的电子装配.3.开关型浪涌呵护器和限压型浪涌呵护器的差别？答：开关型浪涌呵护器为间隙放电型器件,其雷电能量泻放才能大,在线路上应用的重要感化是泄放雷电能量;限压型浪涌呵护器为氧化锌压敏电阻器件,其雷电能量泻放才能小,但其过电压制制才能好,在线路上应用的重要作是限制过电压.因为此,一般在建筑物进口处选用如Asafe系列的开关型浪涌呵护来泄放雷电能量,然后,在后级电路应用如AM系列的限压型浪涌呵护器来限制因前级雷电能量泻放后,在后级线路产生的高过电压.两种浪涌呵护器需合营应用,方能包管配电线路中装备的安然.4.与浪涌呵护器相合营的微型断路器若何选型？答：Asafe开关型模块因为其破坏方法为开路,是以可以不必装微型断路器;第一级模块,如AMI-40,须要选用63A的分断电流才能为10KA的D型微型断路器;第二级模块,如AM2-20,须要选用32A的分断电流才能为6.5KA的C.D型微型断路器,因为其工作曲线IN值的不合,是以推举应用D型;第三级模块,如AM3-10,须要选用16A的分断电流才能为4.5KA的C.D型微型断路器,由其工作曲线IN值的不合,是以推举应用D型.5. 是否所有的浪涌呵护器前都装熔断装配？答：不是.开关型模块因为其破坏的方法为开路,是以可不必装微型断路器等熔断装配.电涌呵护器接入模式在ＴＮ制式中,一般情形下电涌呵护器只需作共模接法,即接于相线中性线与呵护地线之间.但在ＴＮ－Ｓ制式的肇端地位,中性线与呵护地线之间无须接入电涌呵护器.只有对Ａ级防雷等级中的第三.四级和Ｂ级防雷等级中的第三级上的特殊重要装备的电源端口,才需做差模接入,即增长接于相线与中性线之间的电涌呵护器. 在ＴＴ制式中,当第一级电涌呵护器位于漏电呵护器之后,可作上述共模接法.当第一级电涌呵护器位于漏电呵护器之前,且高压体系为中间点接地体系,电涌呵护器应作“３＋１”接法,即三个相线对中性线各接一个电涌呵护器,中性线对呵护地线再接一个电涌呵护器.在ＩＴ制式中,电涌呵护器只作共模接法.浪涌呵护器也称为防雷器,是一种为各类电子装备.仪器内心.通信线路供给安然防护的电子装配.尺度浪涌呵护器会未来自电源插座的电流输送给电源板上插接的多个电气和电子装备.假如产生浪涌或尖峰,使电压超出了可接收的级别,浪涌呵护器能在极短的时光内导通分流,从而防止浪涌对回路中其他装备的伤害.依据所选择的浪涌呵护器和预期的情形影响,呵护体系的电源和装备所需的呵护措施被分为三级.B类浪涌呵护器：标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的实验,Iimp 的波形为10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)C类浪涌呵护器：标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的实验,Iimp 的波形为8/25msD类浪涌呵护器：进行混杂波合（开路电压1.2/50 μs 冲击电压,邓路电流8/25 μs）实验浪涌呵护器的好与否直接关系到装备的全安问题,是以在拔取浪涌呵护器以几点可参考：箝位电压——这暗示将导致MOV接通地线的电压值.箝位电压越低,暗示呵护机能越好.此UL标称值有三个呵护程度——330伏.400伏和500伏.平日,箝位电压超出400伏就太高了.能量接收/耗散才能——此标称值暗示浪涌呵护器在销毁前可以或许接收若干能量,单位为焦耳.其数值越高,呵护机能就越好.您购置的呵护器的这一标称值至少要在200至400焦耳之间.若要获得更好的呵护机能,应当查找此标称值在600焦耳以上的产品.响应时光——浪涌呵护器不会连忙断开;它们对电涌做出响应会有略微的延迟.响应时光越长,暗示盘算机（或其他装备）将遭遇浪涌的中断时光越长.请购置响应时光低于一毫微秒的浪涌呵护器.此外,您还应当购置具有指导灯的呵护器,以便断定呵护元件是否在起感化.在遭遇多次电涌之后,所有MOV都将会销毁,但是呵护器仍然会作为一个电源板而工作.没有电源指导灯,就无法得知呵护器是否仍然在正常工作.。
浪涌保护器安装接线图之欧阳音创编
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D 型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器作用原理及其接线图
浪涌保护器作用原理及其接线图
———————————————————————————————— 作者：
———————Βιβλιοθήκη ———————————————————————— 日期：
浪涌保护器作用原理及其接线图
浪涌保护器也叫做（电涌保护器）（简称SPD），适用于交流50/60HZ，额定电压220V至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
浪涌也叫突波，就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
浪涌保护器
浪涌保护器浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
[1]浪涌保护器，适用于交流50/60HZ，额定电压220V至380V的供电系统中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求。
目录.1用途.2基本特点.3专业术语.4发展历程.5分析.6分类.▪工作原理.▪按用途分.7工作原理.8基本元件.9基本电路.10分级防护.▪第一级保护.▪第二级防护.▪第三级保护.▪第四级及以上.11安装方法.12作用用途编辑浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。
本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。
而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。
浪涌保护器基本特点编辑浪涌保护器SPD·带有电源状态指示，指示浪涌保护器工作状态；·结构严谨，工作稳定可靠。
专业术语编辑1、接闪器 Air-termination system用于直接接受或承受雷击的金属物体和金属结构，如：避雷针、避雷带（线）、避雷网等。
2、引下线 Down conductor system连接接闪器与接地装置的金属导体。
3、接地装置 Earth termination system接地体和接地体连接导体的总和。
4、接地体 Earth electrode埋入地中直接与大地接触的金属导体。
也称接地极。
直接与大地接触的各种金属构件、金属设施、金属管道、金属设备等可以兼作接地体，称为自然接地体。
5、接地体连接导体Earth conductor从电气设备接地端子接到接地装置的连接导线或导体，或从需要等电位连接的金属物体、总接地端子、接地汇总板、总接地排、等电位连接排至接地装置的连接导线或导体。
浪涌保护器安装接线图
浪涌保护器安装接线图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]浪涌保护器安装接线图电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。
当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。
在ＩＴ制式中，电涌保护器只作共模接法.1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电了装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为的C、D型微型断路器，由于其工作曲线IN 值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
北京华铁ZFDF-系列浪涌保护器--安装使用及测试
（七） 测试方法
线2 L2 MOV2
L1
L2
L2
M4
L1
GDT
M2 ( M 4) M1( M3) M O V1 线1
PE
C ALeabharlann PEM3B
M2
M1
L1 保护地线 PE
PE
底座正视图 插块底面正视图
测试电路图
1） 压敏电阻：采用防雷元件测试仪压敏电阻测试档在规定的 1mA 测量电流条件下对 MOV1 和 MOV2 进行正、反两个方向的测量，每一方向测量两次，每次时间间隔为 15min，测量时间不得超过 5s； 2） 放电管：采用防雷元件测试仪放电管测试档在规定的 100V/S 测量电压条件下对 GDT1 和 GDT2 进行 正、反两个方向的测量，每一方向测量两次，每次时间间隔为 15min，测量时间不得超过 5s。
鉴别销、防护电路及接线方式见产品本体
（三）安装与维修：
（1） 安装前应检查电源防雷模块外观，用万用表电阻档测量 L1-L3、L2-L3 端子间，应为开路状态。单相电 源防护安装时注意接线为左零（L1�N）右火（L2�L），三相电源防护安装时 L1、L2 分别与相线连接； （2） 电源浪涌保护器安装见示意图。L3 地线端与保护地（PE）相连，单独设置的防雷保护地的接地电阻小 于 4Ω，并不得与避雷针接地体直接相连。在机房任何地方电源线的零线都不可与保护地短接； （3） 电源浪涌保护器与电源线间的配线截面积不小于 2.5mm2 长度不得大于 250mm。接地端配线截面积不小 于 2.5mm2 的 RVV 软铜线。
38 62 L N 1 L2 L L1 L2
34
合格证
Z F D F -系 列
ZF D F -系 列 F-
浪涌保护器安装接线图精选版
浪涌保护器安装接线图 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】浪涌保护器安装接线图1、什么是浪涌答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D 型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D 型；第三级模块，如AM3-10，需要选用16A的分断电流能力为的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图之欧阳与创编
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA 的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图之欧阳德创编
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器安装接线图之欧阳总创编
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe 系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
