电梯布置与识图
5.7.1 曳引驱动电梯的顶部间距 曳引驱动电梯的顶部间距应满足下列要求， 5.7.1.1 当对重完全压在它的缓冲器上时，应同时满足 下面四个条件： a)轿厢导轨长度应能提供不小于0.1+0.035υ2(m)的进一 步的制导行程； 注：0.035υ2表示对应于115％额定速度υ时的重力制停 距离的一半。即
井道平面尺寸如下图
5.机房要求
电梯机房里面的设备有： 曳引机、控制柜、限速器等； 机房开门的尺寸不能小于600*1800 mm； 机房净高度不能小于 2000 mm ； 机房地面的高度差在大于0.5m时，应设置 楼梯或台阶，并设置护栏 机房应有良好的通风和照明，且只允许放置 电梯运行所必须的设备及灭火器和空调等， 不允许放置与电梯无关的东西。
轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
a)底坑中应有足够的空间，该空间的大小以能容纳一 个不小于0.50m×0.60m×l.0m的长方体为准，任 一平面朝下放置即可。
b)底坑底和轿厢最低部件之间的自由垂直距离不小于 0.50m，下述之间的水平距离在0.15m之内时，这 个距离可最小减少到0.10m。 1)垂直滑动门的部件、护脚板和相邻的井道壁； 2)轿厢最低部件和导轨。
电梯 立面 示意
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不 大，其中需要考虑的有以下因素： 轿厢大小及形状、对重形状、开门尺寸、导 轨及导轨支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系： 井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 ≧ 75mm
井道平面尺寸如下图
5.机房要求
电梯机房里面的设备有： 曳引机、控制柜、限速器等； 机房开门的尺寸不能小于600*1800 mm； 机房净高度不能小于 2000 mm ； 机房地面的高度差在大于0.5m时，应设置 楼梯或台阶，并设置护栏 机房应有良好的通风和照明，且只允许放置 电梯运行所必须的设备及灭火器和空调等， 不允许放置与电梯无关的东西。
轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
a)底坑中应有足够的空间，该空间的大小以能容纳一 个不小于0.50m×0.60m×l.0m的长方体为准，任 一平面朝下放置即可。
b)底坑底和轿厢最低部件之间的自由垂直距离不小于 0.50m，下述之间的水平距离在0.15m之内时，这 个距离可最小减少到0.10m。 1)垂直滑动门的部件、护脚板和相邻的井道壁； 2)轿厢最低部件和导轨。
电梯 立面 示意
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不 大，其中需要考虑的有以下因素： 轿厢大小及形状、对重形状、开门尺寸、导 轨及导轨支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系： 井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 ≧ 75mm
电梯土建图讲解资料共32页文档
谢谢！
电梯土建图讲Байду номын сангаас资料
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
电扶梯土建图解读
.上下起吊承载应至少50KN、 起吊预留孔∮100mm
17
.中间支撑其要点
☆.当水平跨度L＞15.3米时需加中间支撑，位置基
本居中。 ☆.土建中间支撑梁高度科学型运算：【单位mm】
斜角度 计算方式
30°
35°
Tg(tan)
1.7321
1.4281
Cos
0.866
0.8192
HM={L1-2599}*tg30－{964/cos30+250｝
☆.如果井道为实心承重砖墙结构，应在每层厅门留洞孔上沿 和下沿均设300mm高与井道同宽的混泥土梁。
☆.当两相邻层门地坎间距超过11米时，其间应设置一不得 向井道内开启的安全门，安全门的尺寸不得小于350mm（宽） *1800mm(高)
7
.井道通风孔设置要求
☆.左图为封闭式井道，所设计该通风孔的 具体尺寸 ☆.封闭式井道根据需要设通风孔（一般在 井道顶部和底部），其面积不得小于井道 水平面面积的1%；
☆.图中标明的所有载荷，除特殊注明外都包 含冲击修正量，井道墙和底坑的强度必 需能承受所示各力。
☆.机房中的温度应保持在5~40°C，机房应平 整且必须能够承受不小于7.0KN每平方米 的楼面标准值均布活载荷。当机房地面高 度不一且相差大于500mm时，应设置楼梯 或台阶，并设置护栏。
☆.用户需设立救援值班室，并每台铺设通往 机房的一根6芯电缆（推荐使用屏蔽/两两 双绞线），每芯至少0.75平方毫米。
880000
600
B
111222333777
11003377
837
C
111555999000
11339900
1190
D
111777000000

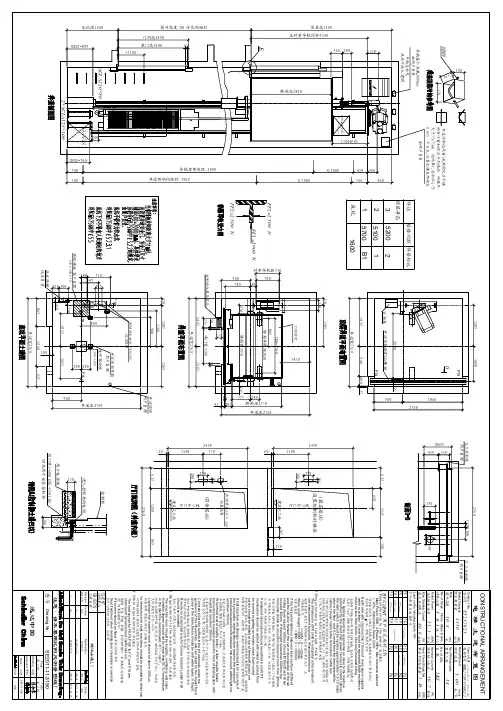

电梯土建图
电梯型号 MRL1350VF100C11
公斤 额定速度
(kg)
Rated Speed
1.00
(m/s)
米/秒
(860)
圆钢
150 1860
井道顶部通风窗(采用固定于外墙 的百叶窗和固定于内墙的 网格不 大于75x75mm 的网罩),面积不小于 0.045 平方米,位置由建筑师确定
350
D
Rise
提升高度
层
3
站
3门
No. of Lifts
台 数
1KS
GBP
Motot Power
马达输出功率
11.3
(KW)
Nominal Current
千瓦 额定输入电流
30.7
(A)
安培
Max.Starting Current
最大启动电流
40.6 安培
(A)
单台平均发热量 1.49 千瓦
Heat From Single Set
注意：请不要用比例尺测量图纸！
865 1260 井道宽2760 635
305(宽)*200(深)*150(高) 凹坑用于安装控制柜
200
图号
Drawing No.
SE2011-11-3190
Page
Total
迅达中国
第 1 张
共 1 张
Drawing
制图
Approved 审核
Date
日期
2011-11-24
10.8
450
(m)
No.of Passengers
米
乘客人数
18
350
吊钩每个承载2000kg 由用户负责 平面坐标见 底坑平面土建图

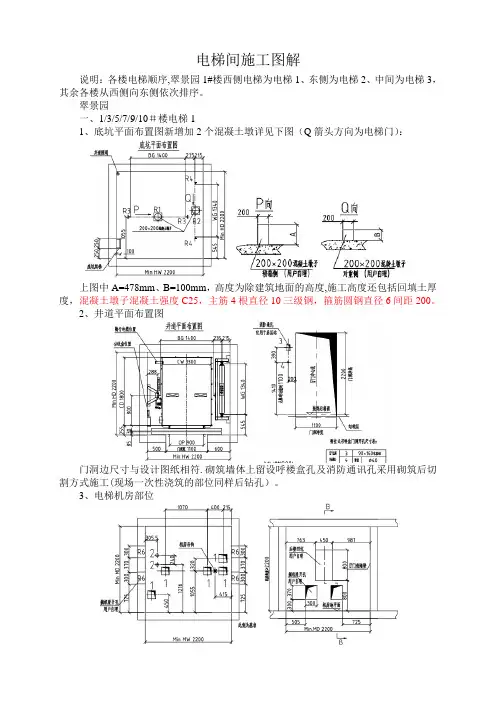

电梯间施工图解
电梯间施工图解说明：各楼电梯顺序,翠景园1#楼西侧电梯为电梯1、东侧为电梯2、中间为电梯3，其余各楼从西侧向东侧依次排序。
翠景园一、1/3/5/7/9/10＃楼电梯11、底坑平面布置图新增加2个混凝土墩详见下图（Q箭头方向为电梯门）：上图中A=478mm、B=100mm，高度为除建筑地面的高度,施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置图门洞边尺寸与设计图纸相符.砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式施工(现场一次性浇筑的部位同样后钻孔）。
3、电梯机房部位机房地板机房侧墙机房地面平面图下手为门洞位置,墙体后壁预留凹坑尺寸见图纸，设置搁机梁的预留洞口，考虑到墙体渗漏，请设计明确处理方案。
通过施工图与电梯厂家提供图纸对比,电梯机房部位没有冲突，且需要留设凹坑。
4、电梯井电梯井壁为砖砌墙时，除门洞侧外其余三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0。
5m布置一道,井道顶部以下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道.砼强度等级C20,配筋参照下图：砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。
配筋参照下图施工时,先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块要求植筋，灌C20细石砼。
5、电梯门口装修预留方案地下室地面处理首层以上地面处理二、5/7/9/10电梯21、底坑平面布置图新增加2个混凝土墩详见下图（Q箭头方向为电梯门）：上图中A=478mm、B=100mm，高度为除建筑地面的高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置门洞边尺寸与设计图纸相符。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑的部位同样后钻孔)。
3、电梯机房机房地板机房侧墙机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁的预留洞口,考虑到墙体渗漏，请设计明确处理方案.本工程电梯机房后壁预留凹坑与建筑图纸中楼梯侧外窗冲突，而凹坑必须做，请设计确认处理。
后对重SDK800电梯土建布置图(1)解读
预留22001200100100L300已装饰楼面23851F :L=520其余:L=450 开门800预留1000用户自理混凝土梁各层厅门留孔图4-200×200900K 向机房楼板面轿厢中线430450450200每隔2.0m —2.5m 一档圈梁(高度:300 A-A 纵剖图井道深2050井道宽2000预留10001260井道平面图机房平面图8304308859452-300×300用Φ25的螺纹钢井道深20504007902402005208859459001301000100150200吊钩投影机房深≥3000机房宽≥35001200×2100机房门业主自理检查用插座(业主自理(动力,照明用开关箱(业主自理业主自理通风窗业主自理排风窗业主自理通风窗4502-φ90≥80≥150维修吊钩2100机房高3.0m承重2T维修吊钩430500底坑深≥1.6m22002200提升高度 m顶层高度≥4.6m1000-1500安装缓冲器后再用水泥堵制:300×300 885R1R3R5R4井道宽2000R2500500400X 向机房楼板面对重中线430210190Guangdong Shengda Elevator Co.,Ltd广东升达电梯有限公司电梯土建布置图技术参数技术要求1.本图根据电梯标准结合用户土建资料绘制,用作井道验收和安装依据。
2.井道及机房应满足本图标准相关载荷。
机房地板应能承受 600kg/m ²均布载荷,机房承重梁搁置支座应用C20素砼现浇且保持水平。
3.用户需将电源线路通至机房,电源要求:三相五线制380伏、50Hz 、电源零线与接地线应分开,允许电压波动±7%,且接地电阻不大于4欧姆。
4.电梯机房吊钩、照明、通风设施、配电箱由客户自理。
必须有隔水层,机房必须设置对流通风和加装散热。
5.电梯井道最好为混凝土结构,当井道为砖混结构时,在导轨支架安装处设置300mm 高的混凝土圈梁,并在厅门留孔洞上沿设300mm 高与井道同宽的混凝土梁。
工程施工电梯图纸讲解
工程施工电梯图纸讲解一、施工电梯是指为施工作业人员和物料提供垂直或近垂直升降的设备，这些设备主要用于在施工现场进行人员和物料的垂直运输。
二、施工电梯图纸是针对施工电梯的设计、制作和安装所需的一种图纸，包括电梯的整体结构、主要零部件、工作原理及相关参数等内容。
三、下面将对施工电梯图纸的主要内容进行详细讲解：1. 电梯主要结构首先，在施工电梯的图纸设计中，需要明确电梯的主要结构，包括电梯车厢、导轨、外壳等。
电梯车厢是施工电梯的主体部分，通常由钢结构制成，具有一定的承载能力和稳定性；导轨是用来支撑和引导电梯运行的组成部分，通常由钢材或铝合金制成，具有较强的耐力和耐磨性；外壳则是用来保护电梯内部结构，同时也可以起到美观和防护作用。
2. 电梯主要零部件除了主要结构外，施工电梯图纸还需要详细设计电梯的主要零部件，包括电动机、驱动系统、控制系统、安全系统等。
电动机是电梯的动力来源，通常采用交流电机或直流电机，具有较高的功率和效率；驱动系统包括传动装置和传动链条，用来将电动机的动力传递给电梯车厢，实现升降功能；控制系统是用来监控和调节电梯的运行状态，包括启停、加减速、楼层选择等功能；安全系统则是为了保障电梯的安全运行，包括限速器、制动器、门锁等。
3. 电梯工作原理在施工电梯的图纸设计中，还需要明确电梯的工作原理，包括电梯的升降机制、驱动原理及控制方法等。
电梯是通过电动机驱动电梯车厢在导轨上上下运行，通过控制系统对电梯的速度、位置和停靠进行控制，实现升降功能；同时，电梯还需要安装安全系统，确保在突发情况下能够及时停靠和保护乘客的安全。
4. 电梯相关参数最后，在施工电梯的图纸设计中，还需要标明电梯的相关参数，包括额定载重、额定速度、提升高度、运行速度等。
这些参数是设计电梯时的重要依据，也是施工电梯的性能指标，对于确保电梯的安全运行和满足使用要求具有重要意义。
综上所述，施工电梯图纸是设计、制作和安装施工电梯所必需的一种设计图纸，包括电梯的整体结构、主要零部件、工作原理及相关参数等内容。
电梯土建知识讲座 PPT
电梯井道土建勘测知识
三、有机房电梯井道土建勘测相关知识 3、井道构造和防护要求 GB7588-2003中之5.3、5.4款对井道壁、井道底及井道顶板的 结构强度做了相应规定。 GB7588-2003之5.5对位于轿厢与对重（或平衡重）下部空间的 防护要求如下： 如果轿厢与对重（或平衡重）之下确有人能够到达的空间，井 道底坑的底面至少应按 5000N/m²载荷设计，且：
电梯一般分为四个空间： 机房部分、井道及底坑部分、轿厢部分、层门部分 按照电梯自身部件构成来分，可分为八大系统： 曳引系统、导向系统、轿厢、门系统、重量平衡系统、 电力拖动系统、电气控制系统、安全保护系统
电梯井道土建勘测知识 三、有机房电梯井道土建勘测相关知识
电梯井道土建勘测需要关注哪些内容呢？ 土勘目的：发现电梯井道存在问题，为电梯生产和安 装做准备。 土勘依据：电梯GAD图纸。 土堪记录表：
轿厢是运载乘客或其他载荷的箱体 部件，对重用来平衡轿厢载荷、减少电动 机功力。补偿装置用来补偿曳引绳运动中
曳
引
轿 厢
轮 导 向
轮
曳 引 绳 对 重
补 偿 装 置
电梯井道土建勘测知识
二、电梯基本原理 而轿厢和对重装置则是通过安装在其上的导靴可以沿着安
装在建筑物井道墙体上的固定导轨运动，防止轿厢和对重在运行中 偏斜或摆动。 2、知识 4、井道顶层空间和底坑要求 GB7588-2003之5.7.3对井道底坑空间也有详细明确要求。 5、井道部分勘测要点： 井道结构
目前井道壁结构一般为全砼结构、砖混结构（砼框架式结 构）、钢架结构三种。
关心井道结构，主要是关心在井道壁上能否安装电梯部件。 需要在井道壁上安装固定的电梯部件主要包括：电梯导轨（主轨和
按照电梯井道的土建构成，将电梯土建分为三部分： 电梯机房部分、电梯井道部分、楼层部分。
日立 乘客电梯井道土建图
A
提升高度 米
门洞高2200 门高2100
2500
2500
底坑深度1500 门洞高2200 门高2100
B
B
1600
底坑检修箱
R3
R4
由电梯公司提供
爬梯
由电梯公司提供
总支反力(N/台)
R1=69500 R2=42000 R6=50000
R3=145000 R4=123000 R7=5000
B-B
(逆时针旋转 90°)
550
300
R1
200 400
2-∅80
K 吊钩投影
150
200
200 400
4-200X200 280
200180 400
通风窗(用户负责)
50
当机房深度=井道深度时,贴地开H=500通孔
R2
550
300
400 250
C
顶层高度4550 门洞高2200 门高2100
2500×N
门洞高2200 门高2100
65
钢牛腿
A 钢牛腿大样
245 2200
85 消防员开关留孔
90 150
楼面装饰完成面 1100
基站层层门口
1080
450
1800
2200
90 150
楼面装饰完成面 1100
其余层层门口
1080
450
图外说明: 注:1.用户应设置电梯设备专用的,与建筑物保护接地体直接连接,并直接送至电梯机
房的地线.该装置的对地电阻不大于4欧姆,地线截面积: 16mm /2台,黄绿色作标识. 主电源(动力)线截面积: 16mm 2/台. 2.图示机房内通风窗、排气扇位置仅为示意，具体位置由建筑设计定。 3.维修吊钩、机房吊装预留孔详见井道设计说明。
电梯布置及识图
(4)机房应防火、防尘，地面应防滑并能承受6000N/m2/ 的均布载荷，机架受力点除外；
(5)电梯井道必须垂直，且垂直误差0～+25mm，井道水 平尺寸为最小净空尺寸；
（6）电梯井道最好为混凝土结构，如果为圈梁结构时，应 按导轨支架间距设300mm高的混凝土过梁，并在每层 门洞上沿设300mm高并与井道同宽的混凝土梁（本公 司图册所示井道结构体均为混凝土结构）；
c)底坑中固定的最高部件，如补偿绳张紧装置位于最 上位置时，其和轿厢的最低部件之间的自由垂直距 离不应小于0.30m，上述b)1)和b)2)除外。
从以上内容我们看到地坑深度的影响因素主要有 地坑内的设备决定，同时也受速度的影响，他的 制定主要考虑轿箱蹲底时地坑内设备的安全、及 地坑内维修人员的安全。
三 业主和土建承包商应完成的工作 1.无机房电梯
（1）电梯井道必须垂直，且垂直误差0～+25mm， 井道水平尺寸为最小净空尺寸；
（2）电梯井道最好为混凝土结构，如果为圈梁结构 时，要求自井道顶部楼板下平面向下2500mm范围 内为钢筋混凝土结构，应按导轨支架垂直间距浇筑 300mm高的混凝土过梁，并在每层门洞上沿设 300mm高并与井道同宽的混凝土梁（本公司图册 上所示井道结构体均为混凝土结构）；
轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
6.电梯施加给建筑物的受力说明
建筑物要能承受电梯各种状况下产生的力， 这个方面经常会被忽略掉，引不起足够的 重视。
(5)电梯井道必须垂直，且垂直误差0～+25mm，井道水 平尺寸为最小净空尺寸；
（6）电梯井道最好为混凝土结构，如果为圈梁结构时，应 按导轨支架间距设300mm高的混凝土过梁，并在每层 门洞上沿设300mm高并与井道同宽的混凝土梁（本公 司图册所示井道结构体均为混凝土结构）；
c)底坑中固定的最高部件，如补偿绳张紧装置位于最 上位置时，其和轿厢的最低部件之间的自由垂直距 离不应小于0.30m，上述b)1)和b)2)除外。
从以上内容我们看到地坑深度的影响因素主要有 地坑内的设备决定，同时也受速度的影响，他的 制定主要考虑轿箱蹲底时地坑内设备的安全、及 地坑内维修人员的安全。
三 业主和土建承包商应完成的工作 1.无机房电梯
（1）电梯井道必须垂直，且垂直误差0～+25mm， 井道水平尺寸为最小净空尺寸；
（2）电梯井道最好为混凝土结构，如果为圈梁结构 时，要求自井道顶部楼板下平面向下2500mm范围 内为钢筋混凝土结构，应按导轨支架垂直间距浇筑 300mm高的混凝土过梁，并在每层门洞上沿设 300mm高并与井道同宽的混凝土梁（本公司图册 上所示井道结构体均为混凝土结构）；
轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
6.电梯施加给建筑物的受力说明
建筑物要能承受电梯各种状况下产生的力， 这个方面经常会被忽略掉，引不起足够的 重视。
电扶梯土建图解读_2022年学习资料
口电梯井道立制面图组成-司-可-欢.井道底坑部分立剖面图-欢.井道提升高度段部分立剖面图-☆.井道顶层高度 机房各段部-130-◇-125-m-并递文制面图-ELEVATION-国-95
SU3HIOL 83d DNIIHDIT AVMISIOH-口，底坑立制面图-☆.应根据底坑内的各梯型变化 增加附件-设备，满足所需底坑深度具体要求信息获取-139-和反馈。-是作楼热租-欢.底坑内应防水，若有积水 ，应设在墙-Ar-LAODER.EYX灯210iS-角处。-亮4，XZGs-多-☆.当底坑底面下有人能到达 空间存在，则-对重缓冲器能安装在一直延伸到坚固地实心桩-墩上，或向电梯厂家询问安装对重安全钳。-R送-井道 制顺圈-ELEVATION-国-96
电扶梯土建图解-1电扶梯土建图解读
课程内容介绍-口.电梯土建图解读-【清晰了解项目信息：型号、规格、井道（底坑、提升高度、顶层高度及机房-高 剖面图、平面图，各层厅门正视图及厅门入口荆面图：机房平面图、楼-板预留孔平面图等】-四.扶梯土建图解读-【 晰了解顶目信息：型号、规格、提升高度、梯级宽度、位置布局为二台-并梯或交叉】-2
四.按1350Kg、4m/s单台电梯-井道平面图为例：-鞋中触城-1308 CWTOBG-62-清浙○解与 须目相关的井道-层楼平面图各规格尺寸要求：-憩慈鞋-种-RR-00E2E膏管版-☆.井道净宽-☆.并道净深 因园-☆.轿厢外宽-转鼇橙-囊旅打榆-☆.轿厢外深-平程到-☆.轿厢净宽-☆.轿厢净深-举们110的0P-625-门舞宽300RCP-☆.轿厢导轨距、其导轨-厢沛赏200CW-型号-经箱卧魏20S0A-1275 ☆.对重导轨距、其导轨-103549-导慈距2165ARD8G-89↓1035-并道净宽2550HW-☆. 晰地了解底坑补偿-井道平百调-轮绳间的配置关系
后对重SDK630 电梯土建布置图
240 160
技术参数
1000-1500 底坑深≥1.6m 维修吊钩
安装缓冲器后再用水 泥堵制：300 × 300
R5
R4
用Φ25的螺纹钢
≥80
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2200 ≥150
检查用插座(业主自理)
技术要求
A-A纵剖图 机房平面图
已装饰楼面
100 开门800 预留1000
2700设置对重隔障
75
400 2200
技术参数
1000-1500 底坑深≥1.6m
底坑爬梯
安装缓冲器后再用水 泥堵制：300 × 300
300
首档支架用地脚安装
1200
轿厢宽1450
630
750
L
2385
轿宽+100
1F：L=520 其余 ：L=450
导轨距1550
500 预留1000 500 井道宽2000
1.本图根据电梯标准结合用户土建资料绘制，用作井道验 收和安装依据。 2.井道及机房应满足本图标准相关载荷。机房地板应能承 受 600kg/m ²均布载荷，机房承重梁搁置支座应用C20素砼 现浇且保持水平。 3.用户需将电源线路通至机房，电源要求：三相五线制380 伏、50Hz、电源零线与接地线应分开，允许电压波动±7 %， 且接地电阻不大于4欧姆。 4.电梯机房吊钩、照明、通风设施、配电箱由客户自理。 必须有隔水层，机房必须设置对流通风和加装散热。 5.电梯井道最好为混凝土结构，当井道为砖混结构时，在 导轨支架安装处设置300mm高的混凝土圈梁，并在厅门留孔 洞上沿设300mm高与井道同宽的混凝土梁。（具体参照图纸 尺寸） 6.井道水平尺寸为最小净空尺寸，允许偏差值为正公差。 2.1当提升高度≤30m时，井道偏差值为0～+25mm 2.2当提升高度≤60m时，井道偏差值为0～+35mm 2.3当提升高度＞60m时，井道偏差值为0～+50mm。 7.电梯机房及门口修补装饰工程均在电梯安装后由客户自 行处理。 8.特殊情况：当上下层门间距超过11m时，其中间应设安全 门。当底坑底面下有人员能到达的空间存在，则对重缓冲 器须安装在一直延伸到坚固地实心桩墩上。 9.其他要求详见《电梯土建技术要求》附件。
电梯土建图讲解.pptx
2
0.25m）最高面积的水平面与位于轿厢投影部份井道顶最低部件(包括梁和固 定在井道顶下的零部件）的水平面之间的自由垂直距离不应小于
1.0+0.035V²
井道顶的最低部件与
3 1）固定在轿顶上的最高部件之间的自由垂直距离不应小于0.3+0.035V²; 2)导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部份之间的垂 直距离不应小于0.1+0.035²；
备注：因为电梯是一个安装在井道里的 设备，前期对井道的充分理解后，才能 够设计出完美的电梯。
电梯土建基础知识—轿厢尺寸设计的依据准则
序号 描述
备注
1 井道尺寸 2 国标规定 3 曳引力的要求
轿厢尺寸的主要依据为井道尺寸，在完成土建 设计的时，须根据工堪表中的数据。
国标中有规定相应载重的最大面积，和乘客数 相对应的最小面积。
导轨距 外呼留孔
图纸内容介绍—机房平面图解释
轿厢绳头板
承重钢梁
挂风扇
（甲方自理）
承重梁预留孔 对重绳头板
限速器
曳引机
机房平面图
通风窗 （甲方自理）
控制柜
限速器孔
图纸内容介绍—机房平面图解释
曳引绳孔
承重梁留孔
机房留孔图
电缆孔
门头梁 的要求
门梁（混凝土） 高度≥240 （用 户自理）
门 洞 尺 寸
电梯土建基础知识—井道突出柱及层梁的突入
序 号
描述
备注
1
构造 柱
2 层梁
3
导轨 支架
必须如图所示注明构造柱所 在位置及尺寸；
层梁突入亦需注明位置及相 关尺寸；
在支架设计时需考虑井道的 最大尺寸；
4
观光电梯井道土建图 全套图下载可套用
