《专题复习：潜水及等潜水位线图的判读》PPT 人教课标版

深度约
A．10米
B．5米
C．2.5米 D．0米
9、地下水流速 A．①＝② B．②＝④ C．①＞③ D．③＞④
10、排水沟位置选择不合理的是
A．①
B．②
C．③
D．④
图二为某地潜水等水位线图，回答11—13题
11.图中潜水的流向主要是: A.自北向南 B.自东向西 C.自西向东 D.自南向北
12.在A. C.D. E.四点中可能发育河流的是: A.A点 B.E点
2．这个高台光滑突兀，陡峭高矗，十分危险。听老人们说，这个高台从来就没行人能上去过，上去的人从来就没有能活着回来的。
3．安南提交的报告如果能够得以通过，日本就有希望获得常任理事国席位。对此，曾经深受日本军国主义之害的中、韩等邻国存有很深的疑虑。
3．甲处水井的水面离地面的距离可能为
A.1.5米 B.2.5米 C.7.5米 D.8.5米
C
4．从图1中内容可知，甲地出现的主要环境
A 问题是:
A.地下水开采过度 B.地下水污染严重 C.有盐碱化趋势 D.有荒漠化趋势
5．甲地环境问题出现的时间可能是
A.4~5月 B.6~7月 C.7~8月 D.12~1月
考点六：人类活动对潜水的影响
潜水更新快，交替周期短，利用后短期内即可恢复更新，属于可再生资源。人们只要合理开采就可保证永续利用。但如果人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和恢复速度，就会引起潜水位下降，形成地下水漏斗区。地下水漏斗区即是指地下水位明显低于周围地区，潜水面呈现漏斗状曲面的地区，如图。更为严重的是，超采地下水还会造成地面沉降、建筑物倾斜或倒塌，如果在沿海地区，还会引发海水倒灌、地下水变咸等。

六、潜水及等潜水位线图的判读解读

(2)如果河流由南向北流，则该河流可能位于北半球，如需建设港口，两岸中东 (东或西)岸更合适。
AC
B●
A
●
●
C
B
● ● ●
C
A
例1.下列水循环最活跃的地区是（ C） A. 南极大陆 B. 长江流域 C. 亚马孙河流域 D. 北非撒哈拉沙漠
例2.读下面潜水等水位线图,判定: 1.河流与潜水间的补给关系: 河流补给河流潜水 2.该河处于汛期 (汛期/枯水期)
●
30米
40米 50米
读甲、乙两图，回答问题：
根据日常生活中的“逆水行舟，船靠岸边走；顺水行舟，船在中央行”知道，岸边流速小，中央流速大。
八、河流流速大小的规律
11：“逆水行舟，船靠岸边行；顺水行舟，船在中央行”，下图为河流剖面等流速分布图。
由图看出：河流剖面等流速线分布图a﹥b﹥c﹥d,河流中间流速大，顺水行舟中央行，流速快；岸边流速小，阻力小，故逆水行舟。水面流速由岸边向最大水深方向增加，流速从 (1)有关河流流速大小的规律是水面向河底减小；。
请问：潜水与承压水在位置(埋藏条件)和水源补给方面有什么区别？
基本概念：
潜水是指埋藏在第一个隔水层之上的地下水，有一个自由水面（即随着潜水量的多少上下浮动），一般由高处向低处渗流。潜水面：即潜水的自由表面. 潜水位（线）：即潜水面上任一点的海拔高度潜水含水层厚度：即潜水面至隔水底板的垂直距离潜水埋藏深度：即潜水面至地表的距离.
1、水井位置的选择 ①水井位置应选在地下水埋藏较浅的地点 ②水井位置应选在潜水汇集区。 ③水井位置应选在潜水汇水面积较大的地点。在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。

等潜水位线专题-

80 70 80 70 8070甲图潜水等水位线专题二、如何判读等潜水位线图【知识归纳】1．潜水位线的概念：潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。

2．等潜水位线的判读①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。

甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。

②潜水埋藏深度。

等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。

③潜水与地表水的相互关系。

俗话说：井水不犯河水。

实际上潜水和地表水特别是河水之间是互补的关系。

主要是根乙图据两者的水位高低对比。

潜水等水位线图及其绘制潜水是指埋藏在地表以下第一个隔水层之上，具有自由水面的重力水，一般埋藏较浅，分布较广，便于开采。

但由于在含水层以上无稳定的隔水层存在，所以容易受到污染。

潜水的自由水面即潜水面，通常是一个起伏的曲面，一般向邻近的低洼地区，即潜水的排泄区，如河谷、冲沟等倾斜。

在地形图上往往用潜水等水位线来表示潜水面的形状。

所谓潜水等水位线图就是潜水的等高线图。

它是根据潜水面上各点的水位高度(海拔)绘制的，绘制的方法与绘制地形等高线的方法类似，但要注意的是：①在绘制潜水等水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间而变化的。

②在绘制潜水等水位线图时，等水位线只能与地形起伏保持一致，在一般情况下决不能与地形等高线垂直。

③在沼泽地区，若地下水出露地表，则等水位线应与地形等高线重合。

④等水位线不应直接穿过河床，只能连到两岸为止。

⑵潜水等水位线圈的应用下图为一潜水等水位线(单位：米)图，通过分析，可以解决下列问题：①潜水的流向。

潜水等水位线图的判读

潜水等水位线图的判读一、基本知识潜水等水位线图即地下水的等值线图。

要对其作出正确的判断，首先必须搞清潜水的几个基本要素。

如图1，潜水面即潜水的自由表面（B）；潜水埋藏深度即潜水面至地表的距离（h）；潜水位即潜水面上任一点的海拔（H）；潜水含水层厚度即潜水面至隔水底板的垂直距离（m）。

图1二、判读方法1. 潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是与潜水等水位线垂直且由潜水位数值大的指向潜水位数值小的短线，如图2中的箭头指向。

图22. 潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。

一般来说，地势越高，潜水的埋藏越深，如图2中P点潜水的埋藏深度为5米，Q点潜水的埋藏深度为10米。

3. 潜水与地表水（如河水）的补排关系：对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。

我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如图3所示，①是潜水补给河水，②是河水补给潜水。

图34. 水井位置的选择：井是开采地下水的管状垂向集水工程的设施。

为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。

如图2中，要获得充足的地下水资源，图示地区打井的最佳地点应是②处。

根据等值线的特点和有关知识可知，等值线向数值大的方向凸出，说明该地的数值小，即该地是集水区。

四个地点中，②处的曲率最大，说明此处变化大，且③④等处的潜水流向②处，所以四个地点相比，②处的地下水资源最为充足。

高中地理：等潜水位线的分析与判读(附答案解析)

高中地理：等潜水位线的分析与判读（附答案解析）一、潜水的特点二、等潜水位线的绘制等潜水位线是指潜水位海拔高度相等的各点连结成的线；等潜水位线的绘制需要注意以下几个方面：1.绘制等潜水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间变化的。

2.在绘制潜水等水位线图时，等潜水位线只能与地形起伏保持一致，在一般情况下绝不能与地形等高线垂直。

3.在沼泽地区，若地下水出露地表，则等潜水位线应与地形等高线重合。

4.等潜水位线不应直接穿过河床，只能连到两岸为止。

三、等潜水位线的应用1.判断某点潜水的埋藏深度潜水的埋藏深度是指潜水面与地表的垂直距离。

它等于该点地表的海拔高度减去该点潜水面的海拔高度，因此任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。

2.潜水位与地势的关系等潜水位线的数值大小可以反映地势的高低，潜水位高低和地形起伏相一致。

等潜水位数值大，表明地势较高；等潜水位线数值小，表明地势较低。

3.判断潜水流向地表水和地下水的流向都垂直于等值线，由高处向低处流动。

地下水从潜水位高处向低处渗流，若在等值线的转折点，流向与其切线垂直，由高处向低处流动。

4.潜水面的坡度确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。

5.判断潜水与河水的补给关系根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。

当河水水位高于潜水水位时，则河水补给潜水；当河水水位低于潜水水位时，则潜水补给河水。

或者是先判断出河流两岸潜水的流向，若潜水流向指向河流，则潜水补给河水；若潜水流向背向河流，则河水补给潜水。

如下图所示。

A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧潜水补给河流水。

在B图中河床两侧潜水位低于河流水位，河水流向两侧潜水，因此河流水补给两侧的潜水。

6.利用潜水等水位线合理布置水井和排水沟为了能最大限度地使潜水流入水井和排水沟，一般应沿等潜水位线布置水井和排水沟。

潜水及等潜水位线图的判读专题

A．①
B．②
C．③
D．④
图二为某地潜水等水位线图，回答11—13题
11.图中潜水的流向主要是: A.自北向南 B.自东向西 C.自西向东 D.自南向北
12.在A. C.D. E.四点中可能发育河流的是:
A.A点 B.E点 C.C点 D.D点
13.如果在BCDE四点打井，考虑地形及地下水水位离地面的距离，最容易打到水是：

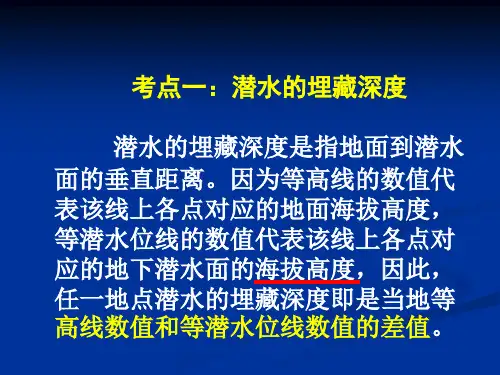

考点一：潜水的埋藏深度
潜水的埋藏深度是指地面到潜水面的垂直距离。因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
考点二：潜水的流向
潜水是一种重力水，它的流动性主要是因受重力作用而形成的，其在流动时总是由高水位流向低水位且沿最大坡度方向流动。因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。
读图，回答 1～2题。
1．关于该图的叙述，正确的是
A．图中箭头正确表示了潜水的流向
B．图中P点潜水的埋藏深度为10米 C．图中Q点的潜水位为20米
A
D．图示地区地形主要为丘陵和山地
读图，回答 1～2题。
2．要获得充足的地下水资源，图示地区打井的最佳地点为
ቤተ መጻሕፍቲ ባይዱA．①
等潜水线最弯曲的最低处
B．② C．③ D．④
考点三：潜水的流速
因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。

如何判读潜水等水位线图

80 70 80 70 80 70 ab c 甲图二、如何判读等潜水位线图【知识归纳】1．潜水位线的概念：潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。

2．等潜水位线的判读①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。

②潜水埋藏深度。

等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。

③潜水与地表水的相互关系。

俗话说：井水不犯河水。

实际上潜水和地表水特别是河水之间是互补的关系。

主要是根据两者的水位高低对比。

乙图【例5】（09年湛江一中质检）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

图中数字表示潜水位（单位：米）。

读图判断。

①. a图河流和b图河流均自北向南流②. a图河流自北向南流，b图河流自南向北流③. a图潜水补给河流，b图河流补给潜水④. a图河流补给潜水，b图潜水补给河流A.①③B.②④C. ①④D.②③【解析】（1）①、②两选项是关于图中河流流向的判断，解题流程：图中等潜水位线数值大小分布→地势高低（两图均为北高南低）→河流流向（两图均为自北向南流）。

故选项①正确，选项②错误。

（2）③、④两选项为河流与潜水补给关系的判断。

垂直于潜水等水位线从高水位指向低水位的方向，即可确定潜水的流向，看它与河流的补给关系，如下图所示，确定选③。

【答案】A右图中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。

读图回答12～14题。

【高中地理】专题复习：潜水及等潜水位线图的判读ppt

A
读下图，回答6—7题（在地形图上，将某一含水层中承压水位相等的各点连接起来，所形成的曲线称等水压线）
6、图中能正确表示承压水流向的箭头是
A
A、① C、③
B、② D、④
7、图中ａ、ｂ、ｃ、ｄ四口井中，水能自动流出的是 A、ａ B、ｂ C、ｃ D、ｄ
C
读图一回答8-10题 8、钻孔井甲的潜水埋藏深度约 A．10米 B． 5米 C．2.5米 D． 0米
考点三：潜水的流速因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
考点四：河流水与潜水的相互补给关系对于河流与等潜水位线的分布有如图三种基本关系。根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。在A 图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水；在 B图中河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水；在C 图中，河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。
考点一：潜水的埋藏深度潜水的埋藏深度是指地面到潜水面的垂直距离。因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。
考点二：潜水的流向潜水是一种重力水，它的流动性主要是因受重力作用而形成的，其在流动时总是由高水位流向低水位且沿最大坡度方向流动。因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。

潜水及等潜水位线图的判读(45张ppt)

9、图中能正确表示承压水流向
的箭头是 A
A、① B、② C、③ D、④
10、图中ａ、ｂ、ｃ、ｄ四口井中，水能自动
流出的是 C
A、ａ B、ｂ C、ｃ D、ｄ
承压水井的井口高度低于承压水位的话，井水将自行喷出地表，形成自流井。
图1中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。读图回答3～5题。
1、水井位置的选择 ①水井位置应选在地下水埋藏较浅的地点 ②水井位置应选在潜水汇集区。 ③水井位置应选在潜水汇水面积较大的地点。
在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。
探讨潜水井的位置
甲处 A.地下水汇集 (潜水位线类似于山谷处)
流向
从高处流向低处
补给分布深度和水质
雨水分布区埋藏浅，易和地与补给开采，易污表水区一致染
潜水示意图
1.地下水按照埋藏条件划分为潜水和承压水
类型
承压水（自流
水）
位置流向
上下两个隔水层之间
从压力大处流向压力小处
补给分布
分布区
潜水
与补给区不一
致
深度和水质
埋藏深，水质好，流量稳定
潜水位与地势起伏相一致：地势高——潜水位高地势低——潜水位低
基本概念：
等潜水位线：潜水位海拔相等的点连成的线
关于等潜水位线：
1、类似于等高线，潜水面相等的点连成线。 2、潜水位高低和地形起伏相一致。 3、潜水流动方向垂直于等潜水位线，由高水位流向低水位。 4、等潜水位线与河流、湖泊相交时，其数值等同于河面、湖面的海拔。

专题复习：潜水及等潜水位线图的判读ppt 人教课标版

3．甲处水井的水面离地面的距离可能为 A.1.5米 C.7.5米 B.2.5米 D.8.5米
C
4．从图1中内容可知，甲地出现的主要环境问题是:
A
A.地下水开采过度 B.地下水污染严重 C.有盐碱化趋势 D.有荒漠化趋势
5．甲地环境问题出现的时间可能是
A.4~5月 C.7~8月
B.6~7月 D.12~1月
考点六：人类活动对潜水的影响
潜水更新快，交替周期短，利用后短期内即可恢复更新，属于可再生资源。人们只要合理开采就可保证永续利用。但如果人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和恢复速度，就会引起潜水位下降，形成地下水漏斗区。地下水漏斗区即是指地下水位明显低于周围地区，潜水面呈现漏斗状曲面的地区，如图。更为严重的是，超采地下水还会造成地面沉降、建筑物倾斜或倒塌，如果在沿海地区，还会引发海水倒灌、地下水变咸等。
13.如果在BCDE四点打井，如果不考虑其它因素，仅考虑地下水水位离地面的距离，最容易打到水是： A.E点 B.B点 C.C点 D.D点
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
考点五：水井和排水沟位置的选择
①水井位置应选在地下水埋藏较浅的地点 ②水井位置应选在潜水汇集区。 ③水井位置应选在潜水汇水面积较大的地点。 ④一般沿等水位线布置水井和排水沟。
在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。

六、潜水及等潜水位线图的判读

9、图中能正确表示承压水流向的箭头是 A A、① B、② C、③ D、④ 10、图中ａ、ｂ、ｃ、ｄ四口井中，水能自动流出的是 C A、ａ B、ｂ C、ｃ D、ｄ
承压水井的井口高度低于承压水位的话，井水将自行喷出地表，形成自流井。
图1中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。读图回答3～5题。 3．甲处水井的水面离地面的距离可能为 3m＜s＜8m A.1.5米 B.2.5米 C C.7.5米 D.8.5米 4．从图1中内容可知，甲地出现的主要环境问题是 A.地下水开采过度 A B.地下水污染严重 C.有盐碱化趋势 D.有荒漠化趋势
2、排水沟位置的选择
建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展（因为地下水是垂直等潜水线流动的）。
读图回答2-4题 2、钻孔井甲的潜水埋藏深度约 A．10米 B ．5 米 C．2.5米 D ．0 米
请问：潜水与承压水在位置(埋藏条件)和水源补给方面有什么区别？
基本概念：
潜水是指埋藏在第一个隔水层之上的地下水，有一个自由水面（即随着潜水量的多少上下浮动），一般由高处向低处渗流。潜水面：即潜水的自由表面. 潜水位（线）：即潜水面上任一点的海拔高度潜水含水层厚度：即潜水面至隔水底板的垂直距离潜水埋藏深度：即潜水面至地表的距离.
七：人类活动对潜水的影响
潜水更新快，交替周期短，利用后短期内即可恢复更新，属于可再生资源。人们只要合理开采就可保证永续利用。但如果人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和恢复速度，就会引起潜水位下降，形成地下水漏斗区。地下水漏斗区即是指地下水位明显低于周围地区，潜水面呈现漏斗状曲面的地区。更为严重的是，超采地下水还会造成地面沉降、建筑物倾斜或倒塌，如果在沿海地区，还会引发海水倒灌、地下水变咸等。

高考地理专题1.7 等潜水位线图的判读-解图释含义含解析

等潜水位线图的判读[知识点拨]等潜水位线图就是潜水面等高线图,它是根据潜水面上各点的水位高低绘制而成的。

一般绘制在地形图上,绘制方法与绘制等高线图的方法类似。

1.判断某点潜水的埋藏深度潜水的埋藏深度就是潜水面与地表的垂直距离,它等于该点地表的海拔减去该点潜水面的海拔。

2.判断潜水流向地表水和地下水的流向都是垂直于等高线,由高处指向低处;地下水从潜水水位高处向低处渗流。

3.判断潜水流速的大小潜水流速取决于潜水面的坡度,坡度越大,流速越快。

同一幅地图上,等潜水位线越密集的地方坡度越大,流速也越快。

4.判断潜水与河水的补给关系当河水水位高于潜水水位时,河水补给潜水;当河水水位低于潜水水位时,潜水补给河水。

如下图所示,a为潜水补给河水,b为河水补给潜水。

[典题示例]地下水埋藏深度对植物影响很大。

假如植物根部长期不能达到地下水位,植物就会因为缺水而死亡。

影响地下水埋藏深度的主要因素是大气降水。

下图中的左图是“青海—四川—江西—台湾”一线的地下水埋藏深度图,右图是左图中乙地的等高线和等地下水位线(单位:m)。

据此回答(1)—(2)题。

(1)左图中的曲线在甲地出现明显的较低值,主要原因是此处A.受海洋影响,降水量增多B.受地形抬升作用的影响,降水量增多C.河道弯曲,排水不畅D.土质疏松,下渗能力强(2)乙区域要对E、F、G、H四地进行绿化,选择4种植物进行种植。

4种植物的根深如下表。

由表可知答案： (1)B (2)A[对点练习]地下水位过高导致会土壤过湿，不利于农业生产，需要排水。

下图示意某地等潜水位线及拟建的排水井和排水沟的位置(图中等潜水位线单位：m)。

据此回答1～3题。

1．土壤过湿对农作物的危害是( )A．气温日较差小，不利营养物质积累 B．土质黏重，不利农作物根系发育C．土壤空气少，不利农作物根系呼吸 D．导致土壤中营养元素减少2．图中排水沟4的排水效率是最低的，其原因最可能是( )A．沟底是倾斜的 B．延伸方向是和等潜水位线垂直的C．沟较浅 D．潜水是向两侧分流的3．综合考虑排水效率和工程量，图中排水沟5的沟底最适宜的海拔高度是( )A． 79m B． 80m C． 81m D． 82m【答案】1．C 2．D 3．C【解析】苋菜，茎叶可作为蔬菜食用，叶色丰富者要供观赏。

潜水等水位线图的判读

潜水等水位线图的判读一、基本知识潜水等水位线图就是潜水面的等高线图，它是根据潜水面上各点的水位标高绘制而成的，一般绘制在地形图上。

绘制的方法与绘制地形等高线的方法类似。

1．确定潜水的流向：潜水是沿着潜水面坡度最大的方向流动的。

因此，垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向。

如右下图：2即得潜水面的实际坡度。

潜水等水位线越密，水力坡度越大，水流速度越快。

3．确定潜水埋藏深度，将地形等高线和潜水等水位线绘于同一张地图上时，则等水位线与地形等高4．确定有无固定的潜水位：由于水位随时间而变，因此无固定的潜水位。

一般地势高的地区潜水位亦高些，潜水位随地形起伏而变化，但变化的幅度往往较地形变化和缓。

5．确定潜水与地表水的相互关系：在邻近地表水的地段编制潜水等水位线图，并测定地表水的水位标高，便可以确定潜水与地表水的相互补给关系，或者画一条水平线，找出潜水与地表水的水位关系，从而确定潜水与地表水的相互补给关系。

如下图所示：图中 a 为潜水补给河流，b为河流补给潜水，c 为右岸潜水补给河流，左岸河流补给潜水。

a b c潜水与地表水（河水）的关系不过上面这些只是针对河床低于地平面的河河流流而言，对地上河（如黄河）等高线则只有河流补给地下潜水的现象了。

如右图：图中等高线向海拔低的方向弯曲，应该为等潜水位线山脊，但等高线中间部分又向海拔高的方向弯图中等潜水位线与等高线弯曲的方向一致，河流水位高于地下潜水位，河水补给两岸地下潜水。

6为了最大限度地使潜水流入水井和排水沟，它们一81m ②⑤般应沿等水位线布设。

当等水位线凹凸不平、疏密不均时，取水井应布置在地下水汇流处，当等水位线由密变稀时，取水井应布置在由密变稀的交界处，并与等水位线平行。

如上图所示，图中①②③是水井，④⑤是排水沟，显然按①③布设水井是合理的，而①②不合理，同理按⑤布设排水沟合理，而④不合理。

二、综合练习51．读右图，回答下列问题：①10 15 20⑴关于该图的叙述，正确的是： 5A．图中箭头正确表示了潜水的流向10 P ②Q B．图中P点潜水的埋藏深度为10米C．图中Q点的潜水位为20米D．图示地区地形主要为山脊和山谷③15 ④⑵要获得充足的地下资源，图示地区打井的最30 25佳地点为25 30 35 20 A．①B．②C．③D．④⑶①②③④4处，潜水资源更新最快的是地形等高线潜水等水位线A．①B．②C．③D．④钻孔或井答案：（1）A （2）B （3）A2．右下图为我国南方某地方简图，比例尺是1/2000000，请据图回答。

潜水位等值线的判读

读数值，判断地势起伏和河流流向
潜水位与地势起伏相一致地势高处潜水位高；地势低处潜水位低
1.上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜
水位（单位：米），可正确反映河流流向的是：
A、a图河流和b图河流均自北向南流
A
B、a图河流和b图河流均自南向北流
C、a图河流自北向南流，b图河流自南向北流
A
成的，其在流动时总
是由高水位流向低水
位且沿最大坡度方向
流动。
考点三：潜水的流速
等潜水位线越密集的地方，潜水面坡度越陡，潜水流速快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。
读疏密，
丁
12.在A. C.D. E. 四点中可能发育河流的是 :
A.A点 B.E点 C.C 点 D.D点
13.如果在BCDE 四点打井，如果不考虑其它因素，仅考
虑地下水水位离地面的距离，最容易打到水是：
A.E 点
B.B点 C.C 点 D.D点
A．① B．② C．③
B D．④
读下图，回答 6—7题（在地形图上，将某一含水层中承压水位相等的各点连接起来，所形成的曲线称等水压线）
6、图中能正确表示承压水流向的箭头是
A
A、① B、② C、③ D、④
7、图中ａ、ｂ、ｃ、ｄ四口井中，水能自动流
出的是 A、ａ B、ｂ C、ｃ D、ｄ
C
读图一回答 8-10题
判断流速
乙丙
甲
2. 图中地下水流速最大处是
D
A. 甲
B. 乙
C.丙
D. 丁
