第二章 干切削加工工艺技术
1、采用便于快速排屑的布局与结构：
干切削机床需要解决的问题就是在切屑的热量传到机床之前， 尽快将切削排除掉，使切屑远离切削区和机床。
2、采取适当的隔热措施：
采取适当的隔热措施，可以减少排屑过程中切屑传递给机床 部件的热量。如对于铸铁床身，采用保护罩来保护陡峭的倾斜壁， 防止切屑与床身之间的直接接触；排屑槽用绝热材料制造；刀具 和工件的安装处用绝热罩来隔离切屑等。
(3)不发生污染环境和与切削液有关的安全及质量事故。
(4)加工质量高 由于干切削没有冷却液对工件的急冷,工件没 有微淬火现象,不会产生表面微裂纹,同时加工后的工件不会因存 在残留切削液而形成腐蚀锈斑,因此提高了工件表面质量。 (5)延长刀具寿命 通常认为,由于切削液的冷却与润滑作用,对 提高刀具使用寿命有利。但美国密歇根技术大学进行的比较性 切削试验表明,在一定的切削速度(尤其在较高速度)下,湿式切削 由于冷却液加注过程中的不连续性与冷却程度的不均匀性,使刀 具产生不规则的冷、热交替变化,容易使刀头产生裂纹,进而引起 刀具破损,反而降低了刀具的使用寿命。高速加工中主轴高速旋 转产生的离心力使切削液难于进入切削区域,加工时在切削区产 生极高的温度,又使切削液在进入切削区之前已经气化,起不到冷 却作用,因而对刀具寿命延长几乎没有帮助。而用于干切削的刀 具经过特殊处理,降低了切削热的产生,耐热性也比普通刀具好,故 有较理想的使用寿命。 (6)高效率 由于干切削自身的特点,为了减小切削热的产生,并 将切削热及时带走,延长刀具使用寿命,在机床及刀具满足条件的 状况下,多采用提高切削速度的方法,从而提高了加工效率。
3、对皮肤的危害。Fra bibliotek极性添加剂氯化合物润滑性能好，但刺激皮肤和眼睛；甲醛 类化合物会使眼睛流泪，且能致癌。矿物油、表面活性剂、防腐 杀菌剂，均会使皮肤干燥、裂口、红肿而发生皮炎。
干式切削技术培训课件
干式切削技术干式切削的基本概念金属切削加工普遍采取使用切削液的湿式方式，因为切削液具有冷却、润滑、清洗、排屑、防锈等功能，同时对延长刀具使用寿命、保证加工表面质量起到重要作用。
切削液所带来的负作用：消耗资源和能源，增加加工成本（据统计，切削液使用费用占总制造成本的16%，而切削刀具费用仅占总制造成本的3%～4%）；切屑上的残留切削液提高了清洁处理成本。
干式切削是指在切削加工过程中不使用切削液的工艺方法，它能从源头上消除切削液带来的系列环境负面效应，符合绿色制造的理念和需求。
干式切削的优点①形成的切屑洁净、无污染、易于回收和处理，可以降低切削残屑的回收成本；②可以省去与切削液有关的供应、回收、过滤、处理等费用；③不污染环境，实现绿色切削，工厂无须承担切削废液污染的责任；④干式切削法加工产品效率高、成本低。
干式切削的局限性①干式切削的切削力会大大增加，刀具与工件之间的振动会加剧，从而导致工件加工表面质量变差，刀具磨损加快，刀具使用寿命缩短；②干式切削会在加工瞬间产生大量热量，这些热量主要集中在切屑中，会影响切屑的成型，导致形成带状缠绕在刀具上，影响后续切削，加剧刀具磨损。
③由于摩擦使工件和刀具的温度升高，导致刀具磨损加快，工件产生残留应力，刀具和工件发生热变形，表面质量下降；④无润滑作用，会使刀具分屑困难，切屑堵塞容屑槽，还可能损坏已加工的工件表面；⑤切屑如不及时排出，残留切屑可能导致夹紧误差、损坏机床导轨等。
干式切削关键技术刀具技术、排屑方法、使用的机床等三项技术①干式切削的刀具技术为了使得在干式切削过程中，产生的热量减少，提高刀具的润滑效果和断屑功能，首先要优化刀具的几何形状：◆减少刀具/工件表面之间的接触面积；◆考虑刀具表面的最大润滑性，防止积屑瘤的产生。
如美国公司把刀片制成超大正前角+34°加强刃，前刀面呈多条弧形沟，以减少切屑与前刀面的接触，使切削温度大大降低，采用常规切削速度加工时，刀具寿命可提高3～4倍。
干式切削加工技术及其应用
2009-5-18
id=zoom>制造业是产生工业污染的主要来源之一，其中传统加工所使用的切削液给环境造成了严重的污染。随着人们对环境保护的日益重视，尤其是环境保护法规的严格实施，对制造业产生的环境污染提出了更高的要求。一种能减少对环境污染、节约资源和能源的绿色制造技术——干切削加工技术，越来越受到人们的重视。近年来，许多发达国家在工厂条件允许的情况下正积极地采用干式切削加工技术，以达到减少切削加工 的润滑污染、降低加工成本的目的。
低温冷风切削
低温冷风切削的概念是由日本人横川和尹首先提出来的是一种在-10～-100℃冷风冷却和非常微量的植物油润滑条件下进行干式切削的技术。有关研究表明，在刀具表面涂一层薄薄的植物油，在切削加上点进行低温冷风冷却，其干式加工的效果很理想。如，在切削条件为：工件直径：?92～?98mm；切削速度45.1～48.Om/min；进给 O.5mm；切削余角：45°；刀具：刀具半径RO.4mm， SKH高速钢不重磨刀片的试验结果：以刀具后刀面磨损宽度达0.2mm为评价严重磨损的指标的话，完全干式切削时刀具切削长度为1000mm、只供给 Acc-Lube精密润滑油的刀具切削长度为1500mm、只用-12℃的冷风，切削长度为2000mm、在供给-12℃冷风的同时，在切削部位注入 1ml/h的Acc-Lube精密润滑油，切削长度为4000mm。
1 干式切削加工相关技术
干式切削加工技术是在无冷却或少许润滑油、剂的条件下，采用高切削速度进行切削加工的方法。在于式切削条件下，失去切削液、冷却、清洗、排屑的作用，切削条件非常恶劣。在切削区域会产生大量的切削热将无法及时的散发，温度和切削力大幅度上升，摩擦力增大，刀具磨损加快，生产效率降低。因此要使干式切削加工工艺得到很好地推广，充分发挥其优势，克服其缺点，就必须要很好地解决干式切削加工相关地技术难题。
金属切削原理与刀具期末复习重点
第一章切削加工：利用刀具切除被加工零件多于材料的方法1. 切削用量：切削加工过程中切削速度，进给量和背吃刀量的总称 Vc=πdn/1000 d 为直径 n 为转速（1）切削速度Vc 指切削刃选定点相对工件主运动的瞬时速度 V f =nf V f 为进给速度（2）进给量f 为刀具在进给方向上相对工件的位移量 a p =（d w -d m ）/2 d w 为待加工表面直径 d m 为已加工表面直径（3）背吃刀量a p 指垂直进给速度方向测量的切削层最大尺寸（4）切削时间T m 指切削时直接改变工件尺寸、形状等工艺过程所需的时间pL 为刀具行程长度 A 半径方向加工 2. 合成切削运动：主运动和进给运动合成的运动 余量合成切削速度：切削刃选定点相对工件合成切削运动的瞬时速度Ve=V c +V f3. 刀具的组成：三面两刃一尖（1）前面：切屑流过的表面（2）后面：与过渡表面相对的表面（3）副后面：与已加工表面相对的表面（4）主切削刃：前、后刀面汇交的边缘（5）副切削刃：除主切削刃以外的切削刃（6）刀尖：主、副切削刃汇交的一小段切削刃4. 刀具角度参考系（1）基面：过切削刃选定点平行或垂直刀具安装面的平面（2）主切削平面：过切削刃选定点与切削刃相切并垂直与基面的平面（3）正交平面：过切削刃选定点同时垂直于切削平面和基面的平面（4）假定进给平面：过切削刃选定点平行于假定进给方向并垂直与基面的平面5.刀具角度（1）前角：正交平面中测量前面与基面间的夹角（2）后角：正交平面中测量后面与切削平面间的夹角（3）副后角：正交平面中测量副后刀面与切削平面间的夹角（4）主偏角：基面中测量主切削平面与假定工作平面间夹角（5）副偏角：基面中测量副切削平面与假定工作平面间夹角（6）刃倾角：切削平面中测量切削刃与基面间夹角6.刀具工作角度的影响（1）刀柄逆（顺）时针转动，主偏角增大（减小），副偏角减小（增大）（2）切削刃选定点高（低）于工件中心，前角增大（减小），后角减小（增大）（3）进给运动方向不平行与工件旋转轴线，主偏角减小，副偏角增大（4）纵向进给，前角增大，后角减小7.切削层：切削部分切过工件的一个单程所切除的工件材料层（1）切削层横截面积（2）切削厚度（3）切削宽度，主偏角减小，切削厚度减小，切削宽度增大切削方式（1）自由切削：只有一个主切削刃参与切削，非自由切削：主、副切削刃同时参与切削（2）正交切削：切削刃与切削速度方向垂直，非正交切削：切削刃不垂直切削速度方向第二章1、刀具材料性能：高硬度、高耐磨性、足够的强度与韧性、高耐热性、较好的工艺性与经济性2、刀具材料类型：工具钢（碳素工具钢、合金工具钢、高速钢），硬质合金，陶瓷（金属陶瓷、非金属陶瓷），超硬材料（立方氮化硼、金刚石），最常用的是高速钢与硬质合金3、高速钢、硬质合金、陶瓷、金刚石、立方氮化硼各有何性能特点，适用于何处？高速钢的特点：耐热温度低，切削速度低；强度高，工艺性最好。
切削加工基础知识

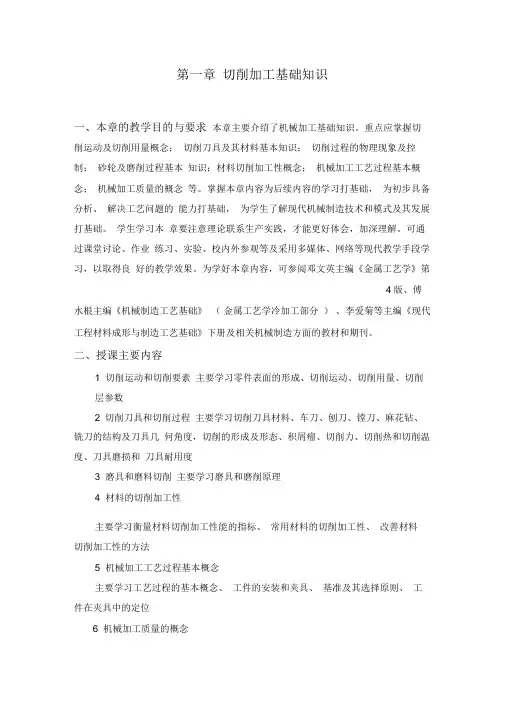

第一章切削加工基础知识一、本章的教学目的与要求本章主要介绍了机械加工基础知识。
