冲击电压发生器说明书武汉国电华美电气设备有限公司目录一、概述二、产品型号编制说明三、使用条件四、主要技术参数五、设备组成六、使用方法七、注意事项八、日常维护一、概述冲击电压发生器是产生冲击电压波的装置,用于检验电力设备耐受大气过电压和操作过电压的绝缘性能,冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波,标准生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。
本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。
二、产品型号编制说明标称电压,单位kV标称容量,单位kJCJDY 系列冲击电压发生器主回路电路如下:CJDY-Ⅰ型T:充电变压器D 1D 2:高压硅整流器K 1K 2:自动接地开关R 01R 02R 03:充电保护电阻R 1、R 2:直流电阻分压器C P :耦合电容器R 0:触发电阻C:主电容器冲击电压发生器R:充电电阻R´:充电箝位电阻R t R,t:波尾电阻R f R,f:波头电阻R´f:操作波外波头电阻C 1´C1´´:截波触发电容分压器C´s0:点火电容C:串联放电球隙R 0´:触发球箝位电阻G´:隔离球R:分压器阻尼电阻C 0C0´:弱阻尼电容分压器C 0´´:电容分压器低压臂C3:陡化电容r1:截波均压电容器的阻尼电阻C´1截波均压电容器R2R´2:截波触发分压电阻G 0´´:截波球隙G:试品Z0:截波延时器三、使用条件3.1安装、使用处海拔高度不超过1000米3.2周围空气温度:-20℃~+40℃,空气相对湿度不大于85%(20℃)3.3无导电尘埃存在3.4无火灾及爆炸危险品3.5不含有腐蚀金属和绝缘的气体和蒸汽3.6无剧烈振动、碰撞和强烈颠簸3.7地平水平面不超过3度,移动式装置地面不平度 1mm/m23.8电源电压的波形为正弦波,波形畸变率小于3%,频率50Hz,电源侧应不遭受来自外部的过电压。
雷电冲击试验资料
![雷电冲击试验资料](https://img.taocdn.com/s3/m/ffd2e225376baf1ffc4fad3e.png)
截波标准规定: (1)波前时间Tf为1.2uS,允许误差 ±30%; (2)截波时间Td为2~5 uS (3)试验电压Um,允许偏差±3%,是 指规定值和实测值之差,不是指测量 误差。 (4)当实际波形波前部分有振荡(过冲) 规定振荡幅值不应超过0.05Um,反冲 波幅值ur/ Um过零系数规定为 0.250.35 波形图画法:以D点与反波峰值的幅值 的30%和90%的两点的联线与反波峰 值的交点为N,与D点横向平行的交点 为M,从M点所作的横轴垂线与O1之 间的距离为截波时间Td。 T1=1.67T
DL/T557《高压线路绝缘子陡波冲击耐受 试验》规定了线路绝缘子陡波冲击耐受试 验的标准冲击波形 (6)Tf=100~200毫微妙的陡波冲击波。 陡度2500KV/uS,最大输出电压幅值 500KV,适用于高压线路B型绝缘子陡波 冲击耐受试验。 JB5892《高压线路用有机复合绝缘子技 术条件》规定了有机复合绝缘子陡波冲击 耐受试验的标准冲击波形 (7)陡度大于1000KV/uS的陡波冲击波 最大输出电压幅值600KV,适用于高压线 路用有机复合绝缘子陡波冲击耐受试验。 DL474.6 《变压器操作波感应耐压试验》 规定了变压器操作波感应耐压试验的标准 冲击波形。 (8) Tcr>100微妙,Tz>1000微妙,Td (90)>200微妙的操作波冲击波 适用电力变压器操作波感应耐压试验。
三、雷电冲击发生器原理介绍
1、雷电波的基本形成
2、雷电波波头波尾时间计算
如图(3)是冲击电压发生器最基本的等值回路。 试验前把C1充好电,当K(或点火球隙)动作后,由C1向C2充电, 则试品两端电压: U1=U0*(1-e(-t /τ)) (充电过程) C1、C2两端电压平衡后,一起又通过R2对地放电,则试品两端电 压: U2=U0*e(-t /τ) (放电过程) 根据雷电波形定义,来推导波头波尾时间公式: (1)求波头Tf: 30%U0= U0*(1-e(-t1/τ1)) (1-1) 90%U0= U0*(1-e(-t2/τ1)) (1-2) 解方程组:0.3 = 1-e(-t1/τ1) 0.9 = 1-e(-t2/τ1) 0.7= e(-t1/τ1) 0.1= e(-t2/τ1)
雷电冲击电压发生器
![雷电冲击电压发生器](https://img.taocdn.com/s3/m/5775956458fafab069dc0270.png)
� 慎重保证
本公司生产的产品,在发货之日起三个月内,如产品出现缺陷,实行包换。一年 (包括一年)内如产品出现缺陷,实行免费维修。一年以上如产品出现缺陷,实行有 偿终身维修。
� 安全要求
(注意:只有专业的技术人员才可执行维修)
请阅读下列安全注意事项, 以免人身伤害,并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险,本产品只可在规定的范围内使用。
本套设备装置满足现行和最新的国际标准(IEC)、国家标准及有关电力行业标 准:
IEC60-1、-2 GB50150 GB/T4109 GB311.1-1997 GB/T16927.1-1997 GB/T16927.2-1997 GB/T16896.1-1997 GB/T16896.1-2005 ZB F24 001-90 GB191 GB4208 GB813-89 JB/T563 GB4704-92 JB/T9641-1999 DL/T557-94 DL/T 846.1-2003 系统 DL/T 846.2-2004 DL/T 848.5-2004 高电压测试设备通用技术条件第二部分:冲击电压测量系统 高压试验装置通用技术条件 第 5 部分:冲击电压发生器 高电压试验技术 电气装置安装工程电气设备交接试验标准 高压套管技术条件 高压输变电设备的绝缘配合 高电压试验技术 高电压试验技术 一般试验要求 测量系统
冲击电压发生器试验装置 GOZ--4000kV/500kJ全自动
使 用 说 明 书
国自电气
Goz Electric
通用说明书
97 .html /product/html/1 /product/html/197 97.html
用户,您好:
很荣幸您使用国自电气GOZ-系列全自动冲击电压发生器试验装置。 在您初次使用本仪器前, 请您详细地阅读 GOZ--4000kV/500kJ 全自动冲击电 压发生器试验装置说明书,将可帮助您熟练地使用本仪器。

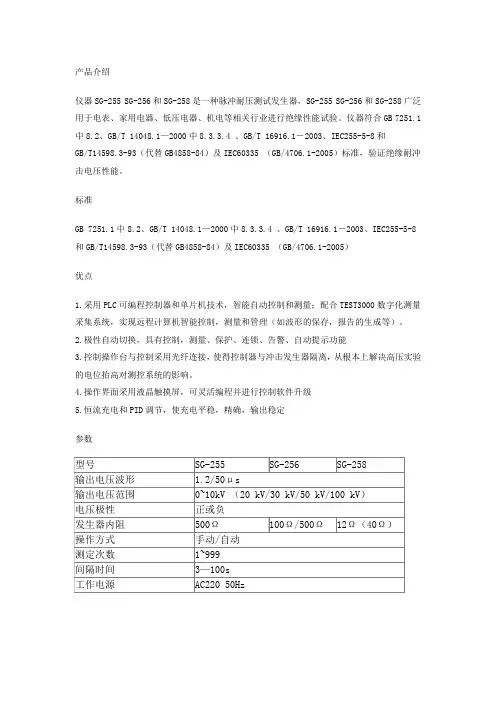

1.2 50us冲击电压发生器(spd测试)
![1.2 50us冲击电压发生器(spd测试)](https://img.taocdn.com/s3/m/add83be25ef7ba0d4a733b5c.png)
产品介绍
仪器SG-255 SG-256和SG-258是一种脉冲耐压测试发生器,SG-255 SG-256和SG-258广泛用于电表、家用电器、低压电器、机电等相关行业进行绝缘性能试验。
仪器符合GB 7251.1中8.2、GB/T 14048.1—2000中8.3.3.4 、GB/T 16916.1-2003、IEC255-5-8和
GB/T14598.3-93(代替GB4858-84)及IEC60335 (GB/4706.1-2005)标准,验证绝缘耐冲击电压性能。
标准
GB 7251.1中8.2、GB/T 14048.1—2000中8.3.3.4 、GB/T 16916.1-2003、IEC255-5-8和GB/T14598.3-93(代替GB4858-84)及IEC60335 (GB/4706.1-2005)
优点
1.采用PLC可编程控制器和单片机技术,智能自动控制和测量;配合TEST3000数字化测量采集系统,实现远程计算机智能控制,测量和管理(如波形的保存,报告的生成等)。
2.极性自动切换,具有控制,测量、保护、连锁、告警、自动提示功能
3.控制操作台与控制采用光纤连接,使得控制器与冲击发生器隔离,从根本上解决高压实验的电位抬高对测控系统的影响。
4.操作界面采用液晶触摸屏,可灵活编程并进行控制软件升级
5.恒流充电和PID调节,使充电平稳,精确,输出稳定
参数
SG-256(100Kv)全自动高压脉冲测试系统,可用风力发电、太阳能发电站、高压变频器等。

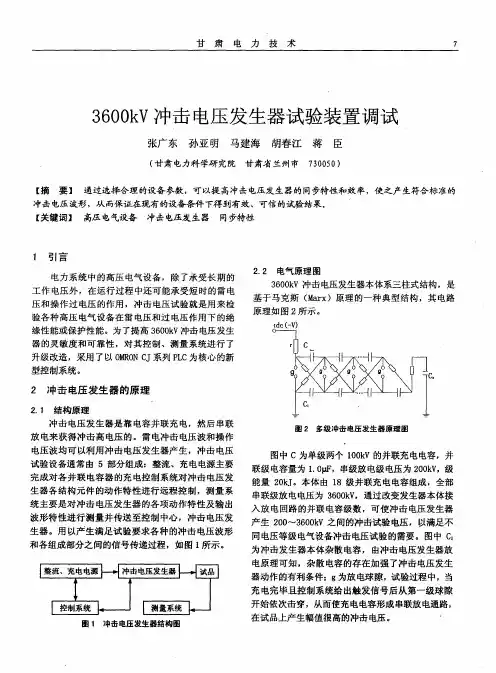

3600kV冲击电压发生器试验装置调试
![3600kV冲击电压发生器试验装置调试](https://img.taocdn.com/s3/m/3e3ed02da5e9856a5612600e.png)
头长 为 1 2 0 s 波尾 长为 5 ±2 % D , . ±3 % , 0 0 S 峰值 处 过冲或 振荡 幅值 不超过 峰值 电压的 5 ,波前 5 % % 0 处 振荡 幅值不 超过 峰值 电压 的 2 % 0。 雷 电全 波 冲击 试验 系 统包 括冲 击发 生 器本 体和 分 压 器 。 由于试 验条 件所 限,主 要考核 设 备 空载情
图 2 多 级 冲 击 电压 发 生 器 原 理 图
图中 c为单级两个 lOV的并联充 电电容 ,并 Ok 联级 电容 量为 1 o  ̄ . m ,串级放 电级 电压为 2 0 V 0 k ,级
能量 2 k 。本 体 由 1 0J 8级并 联充 电电容组 成 ,全 部
串联 级放 电电压 为 30k ,通过 改变 发生 器本体 接 60V 入 放 电回 路 的并联 电容级 数 ,可 使 冲击 电压 发生器 产 生 2 0 60V之 间 的冲击 试验 电压 ,以满足不 0 ̄3 0k
×1 0 0 %
( ) 1
D mn I
从表 1可 以看 出,30k 60V冲击 电压 发生 器在各 级 电压 下的 同步范 围均在 2% 0 以上 , 各级 冲击 电压 下 球 距均 有较 好 的 同步特 性 ,可 以满 足冲 击试 验 的要
求。
4 雷 电冲击 电压 波 的 调试
基 于 马 克斯 ( ax M r )原 理 的一 种 典 型 结构 ,其 电路
原 理如 图 2 示 。 所
升级 改造 ,采 用 了 以 OR NC 列 P C为核 心 的新 M O J系 L 型 控 制系统 。
2 冲 击 电压 发生 器 的 原 理
冲击电压发生器实验报告
![冲击电压发生器实验报告](https://img.taocdn.com/s3/m/9ee5e51869eae009591bec4c.png)
课程设计(综合实验)报告名称:高电压课程设计题目:冲击电压发生器的设计院系:电气与电子工程学院班级:电气1005 班学号: 1101440308学生姓名:李雄指导教师:王伟设计周数: 1周成绩:日期:2013年 2月24日一、实验目的与要求设计一个冲击高压发生器,能够产生符合要求冲击的冲击高压。
掌握冲击电压发生器的工作原理、波形形成过程、波形参数描述与计算方法等。
掌握冲击电压发生器的参数设计、总体结构、器件选型和绝缘设计。
二、实验正文1、试验具体要求及内容1)概述冲击电压发生器是产生冲击电压波的装置,用于试验电力耐受大气过电压和操作过电压时的绝缘性能,本装置主要用于教学及科学研究,冲击电压发生器能产生雷电冲击电压波形、操作冲击电压波形。
2)主要技术参数(1)标称电压:p80kV;(2)额定电压等级:p20kV;(3)标称能量:0.8kJ;(4)每级主电容:0.01uF 20kV;(5)冲击总电容:0.025uF;(6)总级数:受材料所限,只做二级放电(7)能产生以下波形:a.标准雷电冲击电压全波:p1.2/50uS,电压利用系数小于90%;波头时间1.2p±30%uS;b.标准操作冲击波:p250/2500uS,电压利用系数大于80%。
2、试验设计(1)主接线图由于本实验受实验仪器限制,将四级发生器改为两级发生器(2)元件选择本实验我小组设计为操作波,波形要求为波头时间250±20%μs,半波时间2500±60%μs根据公式,波前时间Tf=3.24Rf*C1*C2/(C1+C2) 两级电路C1取0.4980μF,C2取2100pF。
操作波发生器半峰值时间Tf=250μs,带入计算得Rf=102.577k Ω根据公式,半峰值时间Tt=0.693Rt(C1+C2)两级电路C1取0.4980μF,C2取2100pF。
操作波发生器半峰值时间Tt=2500μs,带入计算得Rt=3.6k Ω3、仿真电路与结果根据冲击电压发生器的等效放电原理图,设计仿真电路,利用电力系统电磁暂态分析的仿真软件EMTP进行仿真,按照计算数据设定参数值,电路图如下:仿真输出波形如下图:从中可以读出波头时间为231μs,半波时间为2366μs,均满足要求。
雷电冲击电压发生器试验装置
![雷电冲击电压发生器试验装置](https://img.taocdn.com/s3/m/df9d0f2aa26925c52cc5bf7f.png)
NDCJ系列雷电冲击电压发生器试验装置
简介:
该系列冲击电压发生器试验装置主要用于电力设备等试品进行雷电冲击电
压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。
冲击电压发生器一种模仿雷电及操作过电压等冲击电压的电源装置。
主要用于
绝缘冲击耐压及介质冲击击穿、放电等试验中。
冲击试验装置主要由:发生器
本体、截波、分压器、四组件控制台(控制台分为微机型和普通型)、数字化
波形记录系统等组成。
适用范围:变压器、电抗器、互感器及其它高压电器、高压晶闸管阀
SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击,雷电截断波,操作冲击及用户要求的非标准冲击波的各类冲击电压试验。
一套设备就
可产生多种试验波形(标准的和非标准的波形,用户提出来的波形)。
适用领域:质检鉴定计量检测监督机构,电力设备制造厂,铁路通信,航空航天和航
空航天飞行器,大专院校以及气象等部门的防雷和雷电试验。
特征:
☆、回路电感小,并采取带阻滤波措施,在大电容量负载下能产生标准冲击波,负载能力大。
☆、电压利用系数高,雷电波和操作波分别不低于85%和80%。
☆、调波方便,操作简单,同步性能好,动作可靠。
☆、采用恒流充电自动控制技术,自动化程度高,抗干扰能力强。
技术参数:。
35KV电力变压器雷电冲击试验技术方案
![35KV电力变压器雷电冲击试验技术方案](https://img.taocdn.com/s3/m/03ac03140166f5335a8102d276a20029bd6463fe.png)
35KV电力变压器雷电冲击试验技术方案一、适用范围本发生器用于35kV及以下电压等级的电力变压器、互感器、电抗器、避雷器、开关、及其它试品进行标准雷电冲击电压全波/截波试验。
二、使用条件海拔高度:≤1000m环境温度:-25℃~+45℃相对湿度:≤90%(20℃时)最大日温差:≤25℃抗地震能力:≤8级烈度安装地点:户内电源电压的波形为实际正弦波波形畸变率<3%设有一可靠接地点,接地电阻<0.5Ω三、遵循标准GB7449 电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3-03 电力变压器第三部分绝缘水平和绝缘试验GB/T.311.1-1997 高压输变电设备的绝缘与配合GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求GB/T 16927.2-1997 高电压试验技术第二部分测量系统GB/T 16896.1 高电压冲击试验用数字记录仪DL/T 848.5 高压试验装置通用技术条件第5部分冲击电压发生器四、额定参数值1、额定标称电压:±400kV2、额定级电压:±100kV3、额定能量:20kJ4、冲击总电容:0.25μF5、总级数:4级6、额定级电容量:1μF7、冲击电压波形参数:负荷电容为300~5000PF以下时能产生:标准雷电冲击电压全波 1.2±30%μs /50±20%μs,幅值±3%,峰值处振荡不大于幅值的5%;雷电截波截断时间2-6μs;这2种冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。
8、同步范围:级电压在10%~100%额定电压范围内,正负极性同步范围不小于20%;9、点火范围10%~100%10、同步放电失控率:< 2%11、输出电压:≤10un12、充电电压不稳定度:≤±1.0%13、使用持续时间:>70%un额定电压以上,每90秒充放电一次可连续运行;在<70%un额定电压下,每45秒充放电一次可连续运行。
HDCJ雷击冲击电压发生器技术参数
![HDCJ雷击冲击电压发生器技术参数](https://img.taocdn.com/s3/m/9213cefe49649b6648d747c1.png)
HDCJ雷击冲击电压发生器技术参数
冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。
100~10000kV系列各种容量成套冲击电压(电流)试验装置。
并可提供多种波形系列成套冲击电压(电流)发生器。
冲击试验装置主要由:发生器本体、截波、分压器、四组件控制台(控制台分为微机型和普通型)、数字化波形记录系统等组成。
工作原理编辑
冲击电压发生器
冲击电压发生器通常都采用Marx回路,如图1所示。
图中C为级电容,它们由充电电阻R 并联起来,通过整流回路T-D-r充电到V。
此时,因保护电阻r 一般比R 约大10倍,它不仅保护了整流设备,而且还能保证各级电容充电比较均匀。
在第1级中g0为点火球隙,由点火脉冲起动;其他各级中g为中间球隙,它们调整在g0起动后逐个动作。
这些球隙在回路中起控制开关的作用,当它们都动作后,所有级电容C 就通过各级的波头电阻Rf串联起来,并向负荷电容C0充电。
此时,串联后的总电容为C/n,总电压为nV。
n为发生器回路的级数。
由于C0较小,很快就充满电,随后它将与级电容C一起通过各级的波尾电阻Rt
放电。
这样,在负荷电容C0上就形成一很高电压的短暂脉冲波形的冲击电压。
在此短暂的期间内,因充电电阻R 远大于Rf和Rt,因
冲击电压发生器
而它们起着各级之间隔离电阻的作用。
