最新三菱通用变频器FR-A700
任务操作变频器FR A700系列的操作面板全解

《变频器应用》
任务分析
1、 变频器的4位LED显示器在各种模式下都显示什么内容? 2、FR-DU07面板的工作模式有几种,模式之间如何切换? 3、如何进入参数设定模式,参数设置的步骤是怎样的? 4、变频器的运行模式有哪些种类?各种模式下的功能与区
别是什么?运行模式之间如何实现切换? 5、在操作面板上,如何直接设定变频器的频率? 6、如何清除内部参数?
《变频器应用》
二、基本功能操 作
1、操作面板说明
《变频器应用》
按键
用于切换各设定模式
功能
1、用于确定频率和设定参数 2、在监视运行中,按下该键,监视器将循环显示“运行模式”、 “输出电流”、和“输出电压”
用于设置频率值和改变参数的设定值
1、用于PU与EXT运行模式间的切换; 2、在EXT运行模式下,按下此键,切换到PU模式,此时PU灯亮 PU内部运行模式;EXT外部运行模式
NET
网络运行模式时,灯亮
FWD REV
《变频器应用》
正转运行时,灯闪烁 反转运行时,灯闪烁3 4为LED显示器,用于显示频率、参数编号、电流、和电压等。
二、基本功能操作
2、功能操作 1)按参数单元的【MODE】键,可以改变5个监视显示画面。
2)显示功能操作。
《变频器应用》
3)运行模式切换与频率设定。 《变频器应用》
据。 ? 8)按【MODE】键至“监示模式”。
三菱变频器选型参数

◆安心、宽裕的存储器规格内置8000步EEPROM存储器无需电池,维护轻松
◆丰富的软元件范围辅助继电器:1536点,定时器:256点,计数器:235点数据寄存器:8000点
◆面向海外的产品适合各种安全规格
FX1S系列
售前服务本着“品质为先锋,服务作后盾”的理念,根据客户所提意见与要求,进行综合分析,以最快的速度设计出一个完整的方案,推荐给客户最适合实际需求的产品,并让客户知道所选产品的性能特点。
售中服务有专业化服务意识的服务队伍,将不间断的与客户联系,让客户清楚的知道产品的完成进度。另外,本公司在严格按照合同条款的有关规定进行销售、交货,保证产品完好无损,并在规定的时间内送到客户要求的地点。项目现场实施环境,客户可以直接向现场项目负责人员进行咨询或投诉,由其根据问题的性质判断是否可以在现场解决。如现场能成功解决该问题,则直接将处理结果答复给客户。不适宜在现场解决的问题,则由其转交到客户服务响应中心,客户服务响应中心可以直接接收客户以书面或电话形式提出的问题或由现场项目负责人员转交的不适于在现场直接解决的问题,并进行判断属于何种性质的问题,同时提交相关部门进行处理。
◆PID,15段速度等多功能选择
◆内置独立RS485通讯口
◆柔性PWM,实现更低噪音运行产品简介:FR-E700系列替代FR-E500系列。功能范围:
◆允许短时超载(200%时持续3s);
◆机器本身自带操作面板,毋需另购;
◆提供USB接口与计算机连接,可以使用FRConfigurator软件对变频器进行参数设定或监视;
FR-D700系列
紧凑型多功能变频器
◆功率范围:0.4~7.5KW
三菱工控产品介绍

MR-J2S系列三菱伺服电机:是三菱驱动产品中性能卓越的多功能伺服控制系统。550HZ速度频率响应,131072p/rev高分辨率编码器,配以多种规格的电机,可满足不同场合的控制需要。包括机械性能分析在内的最佳状态调整使使用更回方便。
三菱工控产品介绍
求知 2008-05-30 21:16 阅读51 评论0 字号: 大大 中中 小小 三菱PLC,三菱变频器,三菱伺服电机,三菱触摸屏是三菱电机公司FA产品中重要的产品线。三菱电机自动化在中国的FA事业也得到了日益发展,在各种生活基础领域和生产现场得到了广大的支持。现在从社会基础建设等基干产业到半导体等高科技产业,三菱电机FA技术在全世界支持着生产现场的先进化。
A系列三菱PLC:
使用三菱专用顺控Байду номын сангаас片(MSP),速度/指令可媲美大型PLC;
A2ASCPU支持32个PID回路。而QnASCPU的回路数目无限制,可随内存容量的大小而改变;
程序容量由8K步至124K步,如使用存储器卡,QnASCPU则内存量可扩充到2M字节;
有多种特殊模块可选择,包括网络,定位控制,高速计数,温度控制等模块。
1.三菱PLC
以其高性能,低价格应和了中国工控行业的需要,在国内得到了广泛的应用。三菱PLC产品系列十分丰富,可以广泛的满足不同用户的需要。三菱电机公司的PLC产品主要有以下几个系列:
FX1S系列:三菱PLC是一种集成型小型单元式PLC。且具有完整的性能和通讯功能等扩展性。如果考虑安装空间和成本是一种理想的选择。
F900系列三菱触摸屏:是三菱电机公司推出小型高性能触摸屏,体积小巧性能可靠,在小型机械电子设备中得到了广泛的应用。
变频器的原理与操作

FR-A700系列通用变频器的 FR-A700系列通用变频器的 主要功能与技术指标
5. 控制模式: 控制模式: 恒压频比V/F控制模式, 控制模式, 恒压频比 控制模式 有速度传感器矢量控制模式, 有速度传感器矢量控制模式, 无速度传感器矢量控制模式, 无速度传感器矢量控制模式, 速度控制模式(给定为速度), 速度控制模式(给定为速度), 转矩控制模式(给定为转矩), 转矩控制模式(给定为转矩), 位置控制模式(给定为距离), 位置控制模式(给定为距离), 速度闭环控制模式。 速度闭环控制模式。
变频器内部结构图
控制回路端子排
注意内部结构图中下部的注释文字“ 注意内部结构图中下部的注释文字“控制 回路端子排” 回路端子排”。 对变频器实施控制的一种主要的方法就是 通过控制回路端子排完成的。 通过控制回路端子排完成的。 将外部开关连接到端子排上可以控制变频 器的启停、转向、甚至转速。 器的启停、转向、甚至转速。 各端子的含义参看附录二 FR-A700使用 使用 手册的 P16-P17页。 页
主回路端子排
注意内部结构图中下部的注释文字“ 注意内部结构图中下部的注释文字“主回 路端子排” 路端子排”。 三相交流恒频电源通过主回路端子排接入; 三相交流恒频电源通过主回路端子排接入; 三相交流变频电源通过端子排引出, 三相交流变频电源通过端子排引出,接电 动机。 动机。 各端子的含义参看附录二 FR-A700使用手 使用手 册的 P9页。 页
FR-A700系列通用变频器的 FR-A700系列通用变频器的 主要功能与技术指标
6. 通讯接口: 通讯接口: PU接口(连接计算机,对变频器进行监控) 接口( 接口 连接计算机,对变频器进行监控) RS-485接口(连接计算机与可编程控制器,用 接口( 接口 连接计算机与可编程控制器, 可编程控制器对变频器进行监控) 可编程控制器对变频器进行监控) USB接口(连接计算机与变频器,用计算机进 接口( 接口 连接计算机与变频器, 行参数设定) 行参数设定) CCLIK接口(可插扩展卡) 接口(可插扩展卡) 接口 速度反馈接口(可插扩展卡) 速度反馈接口(可插扩展卡)

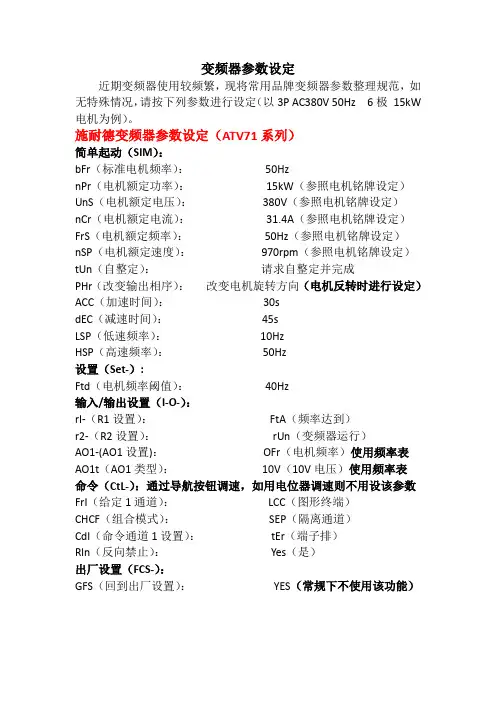

变频器设定使用

变频器参数设定近期变频器使用较频繁,现将常用品牌变频器参数整理规范,如无特殊情况,请按下列参数进行设定(以3P AC380V 50Hz 6极15kW 电机为例)。
施耐德变频器参数设定(ATV71系列)简单起动(SIM):bFr(标准电机频率):50HznPr(电机额定功率):15kW(参照电机铭牌设定)UnS(电机额定电压):380V(参照电机铭牌设定)nCr(电机额定电流):31.4A(参照电机铭牌设定)FrS(电机额定频率):50Hz(参照电机铭牌设定)nSP(电机额定速度):970rpm(参照电机铭牌设定)tUn(自整定):请求自整定并完成PHr(改变输出相序):改变电机旋转方向(电机反转时进行设定)ACC(加速时间):30sdEC(减速时间):45sLSP(低速频率):10HzHSP(高速频率):50Hz设置(Set-):Ftd(电机频率阈值):40Hz输入/输出设置(I-O-):rI-(R1设置):FtA(频率达到)r2-(R2设置):rUn(变频器运行)AO1-(AO1设置):OFr(电机频率)使用频率表AO1t(AO1类型):10V(10V电压)使用频率表命令(CtL-):通过导航按钮调速,如用电位器调速则不用设该参数FrI(给定1通道):LCC(图形终端)CHCF(组合模式):SEP(隔离通道)CdI(命令通道1设置):tEr(端子排)Rln(反向禁止):Yes(是)出厂设置(FCS-):GFS(回到出厂设置):YES(常规下不使用该功能)施耐德变频器参数设定(ATV312系列)bFr(标准电机频率):50HzFrI(给定1通道):AI1设置(Set-):ACC(加速时间):30sdEC(减速时间):45sLSP(低速频率):10HzHSP(高速频率):50HzFtd(电机频率阈值):40Hz电机控制(drc-):UnS(电机额定电压):380V(参照电机铭牌设定)FrS(电机额定频率):50Hz(参照电机铭牌设定)nCr(电机额定电流):31.4A(参照电机铭牌设定)nSP(电机额定速度):970rpm(参照电机铭牌设定)tUn(自整定):请求自整定并完成输入/输出设置(I-O-):Do-(模拟/逻辑输出):Ofr(电机频率)rI-(R1设置):FtA(频率达到)r2-(R2设置):rUn(变频器运行)命令(CtL-):LAC(访问等级):L3CHCF(组合模式):SEP(隔离通道)CdI(命令通道1设置):tEr(端子排)台达变频器参数设定(VFD-B系列)用户参数00-02(重至为出厂值):09(50Hz)00-03(开机预设显示画面):01(输出频率)基本参数01-00(最高操作频率设定):50Hz01-01(电机额定频率设定):50Hz01-02(电机额定电压设定):380V01-08(输出频率下限设定):20Hz01-09(第一加速时间设定):50S01-10(第一减速时间设定):90S01-15(自动加减速): 401-23(加减速时间单位设定):00操作方式参数02-00(第一频率指令来源设定):0100(不用电位器)02-01(第一运转指令来源设定):02输出功能参数03-02(多功能输出端子MO2):0903-04(任意频率到达设定):40Hz保护功能参数06-04(过转矩检出准位设定):170电机参数07-00(电机额定电流设定):(电机额定电流/变频器额定电流)×100 07-04(电机级数设定):默认为4增加制动单元、电阻时修改下列参数06-00(过电压失速防止功能)0006-01(加速中过电流失速防止)120%06-02(运转中过电流失速防止)120%08-16(自动稳压功能)02台达变频器参数设定(VFD-C系列)驱动器参数00-02(重至为出厂值):09(50Hz)00-03(开机预设显示画面):01(输出频率)00-20(频率指令来源设定Auto):02(外部模拟输入)00-21(运转指令来源设定Auto):01(外部端子操作)基本参数01-00(最高操作频率):50Hz01-01(电机1输出最高频率设定):50Hz01-02(电机1输出最大电压设定):380V01-10(上限频率):50Hz01-11(下限频率):20Hz01-12(第一加速时间设定):30S01-13(第一减速时间设定):70S01-45(加减速及S曲线时间单位):01(0.1秒)数字输入/输出参数02-16(多功能输出3 MO1):0102-17(多功能输出4 MO2):0302-22(任意到达频率1):50Hz02-23(任意到达频率1宽度):10Hz保护功能参数06-10(过转矩检出准位OT2):170增加制动单元、电阻时修改下列参数06-01(过电压失速防止功能)0006-03(加速中过电流失速防止)120%06-04(运转中过电流失速防止)120%07-23(自动稳压功能)02三菱变频器参数设定(FR-A700系列)基本功能P1(上限频率):50HzP2(下限频率):10HzP7(加速时间):30SP8(减速时间):45S频率检测P42(输出频率检测):40HzP79(操作方式选择) 32 (采用电位器)电机常数P80(电机容量):15kWP81(电机极数): 6P83(电机额定电压):380VP84(电机额定频率):50Hz参数清除Pr.CL(清除参数) 1Pr161(频率设定/键盘锁定操作)11Pr570(多重额定选择)3(轻载时1)Pr72(PWM频率选择) 6Pr800(控制方式选择)20Pr882(制动回避动作选择) 1Pr883(制动回避动作水平)780VPr.157(OL信号输出延时)2SPr.800(控制方式选择)20注:1)电机声音异常时,可调Pr72参数(6),可以降低噪声;2)oL时,设定P882=1;根据实际需要延长减速时间Pr8;Pr570=13)EOv2时,P883=780V;P882=1东元变频器参数设定(7200GS系列)Bn-01: 40S Bn-02: 90S Bn-10: 02 Sn-02: OF Sn-04: 0000 Sn-21: 05 Cn-01: 440V Cn-02: 50 Cn-03: 380V Cn-04: 50 Cn-05: 2.5 Cn-06: 28V Cn-07: 1.3 Cn-08: 18 Cn-09: 32 Cn-15: 20% Cn-21: 45Hz东元变频器参数设定(7200MA系列)Bn-01: 40S Bn-02: 80S Bn-12: 02 Bn-40: 03 Sn-02: 15 Sn-04: 1Sn-05: 1Sn-32: 05 Cn-01: 440V Cn-02: 50 Cn-03: 380V Cn-04: 50 Cn-19: 20% Cn-29: 45Hz Cn-30: 45Hz Cn-31: 0.1Hz汇川变频器参数设定(MD280系列)F1-00(电机额定功率) 11F1-01(电机额定电压) 380F1-02(电机额定电流) 24.5F1-03(电机额定频率) 50HzF1-18(调谐选择) 1 ENTER键“TUNE”闪烁RUN键“TUNE”不闪烁回到停车状态F0-00(命令源选择) 1F0-01(频率源选择) 1F0-04(最大频率) 50F0-05(上限频率源) 1F0-06(上限频率数值设定) 50F0-07(下限频率数值设定) 10F0-09(加速时间1) 60F0-10(减速时间1) 70F3-03(DO2输出选择) 3F5-15(频率检测值FDT电平) 45特殊功能FP-01(参数初始化) 1FF-00 01430调FF-01 看FF-03F4-00 调1 F1-15 扭矩注:请按上述参数依次设定!汇川变频器参数设定(MD280系列)“TUNE”闪烁RUN键“TUNE”不闪烁回到停车状态F0-00(端子控制有效) 1F0-01(通信给定) 8F0-04(最大频率数值设定) 100F0-06(上限频率数值设定) 60F0-09(加速时间1) 1。
三菱FR-A700通用变频器应用解析

车辆工程技术71机械电子1 变频原理 变频器的发展离不开电力电子器件的发展,电力电子器件的发展经历了从最初的半控型到目前普遍使用的全控型,以及近年来新研制出的智能功率模块IPM,这些器件的电压和电流容量越来越大,响应速度明显提高,所需的驱动功率及器件自身的管耗也越来越小。
目前的变频技术主要使用交—直—交变流原理来实现,交-交变频应用相对很少,即把工频交流电先通过整流器转换成直流电,然后再通过逆变电路把直流电源转换成频率、电压均可控制的交流电,以满足电动机在不同应用场合的速度调节。
其电路结构如图1所示。
图1 变频器的主电路框图 逆变电路是实现变频技术的关键所在,如图2所示,开关V1、V2、V3、V4构成四个桥臂,整流滤波后的直流电压Ud 作为电路的输入,逆变器输出连接的负载是R-L 感性负载。
电路工作时,先将开关V1、V4处于闭合状态,使V2、V3两开关断开,负载上将会得到左正右负的输出电压;经过一段时间后,再把原来接通的开关V1、V4断开,送上触发信号使V2、V3两个开关闭合,此时负载上得到右正左负的输出电压。
在控制过程中,通过改变V1、V4和V2、V3两组开关的通断频率,即可调节输出交流电的频率。
目前桥臂开关主要选用全控型器件IGBT来实现,其容量、响应速度稳定性能相对较好。
图2 全桥逆变电路2 三菱FR-A700通用变频器特点及面板简介2.1 FR-A700变频器特点 (1)吸取了三菱早期各系列变频器的特点,控制功能多样化,过载能力较强,通用性广,可于速度、转矩、位置多种工作模式的切换,同时具备强大的通信功能和信号处理能力,使用方便。
(2)能实现普通电机的功能最大化,驱动无编码器的普通电机能实现精度高、响应快的矢量控制,在超低速工作状态下,可实现200%的输出转矩。
(3) 能实现高性能的矢量控制。
(4)网络通信能力强,有USB、RS-485等通讯接口,通讯实现方便快捷,也可选用各种总线适配器。
三菱变频器产品说明

三菱变频器产品说明:三菱变频器FR-A700系列是高性能矢量通用型三菱变频器■三菱变频器FR-A700系列功率范围:0.4~500kW 。
■闭环时可进行高精度的转矩/速度/位置控制。
■无传感器矢量控制可实现转矩/速度控制。
■内置PLC功能(特殊型号)。
■使用长寿命元器件,内置EMC滤波器。
■强大的网络通讯功能,支持DeviceNet,Profibus-DP,Modbus等协议。
FR-A700型号列表及外形尺寸图三菱变频器A700产品适用于各类对负载要求较高的设备,如起重机、电梯、印包、印染、材料卷取及其它通用场合。
■高水准的驱动性能●具有独特的无传感器矢量控制模式,在不需要采用编码器的情况下可以使各式各样的机械设备在超低速区域高精度的运转。
●带转矩控制模式,并且在速度控制模式下可以使用转矩限制功能。
●具有矢量控制功能(带编码器),变频器可以实现位置控制和快响应、高精度的速度控制(零速控制、伺服锁定等)及转矩控制。
三菱变频器FR-F700系列三菱变频器产品说明:三菱变频器FR-F700系列多功能通用变频器一般负载适用◆功率范围:0.75~630KW◆简易磁通矢量控制方式,实现3Hz时输出转矩达120%◆采用最佳励磁控制方式,实现更高节能运行◆内置PID,变频器/工频切换和可以实现多泵循环运行功能◆内置独立的RS485通讯口◆使用长寿命元器件◆内置噪声滤波器(75K以上)◆带有节能监控功能,节能效果一目了然■三菱变频器FR-F700外形尺寸图FR-F740-2.2K-CHT150260140 3.5FR-F740-3.7K-CHT150260140 3.5FR-F740-5.5K-CHT150260140 3.5FR-F740-7.5K-CHT220260170 6.5FR-F740-11K-CHT220260170 6.5FR-F740-15K-CHT2203001907.5FR-F740-18.5K-CHT2203001907.5FR-F740-22K-CHT25040019013FR-F740-30K-CHT25040019013FR-F740-37K-CHT32555019523FR-F740-45K-CHT43555025035FR-F740-55K-CHT43555025035FR-F740-S75K-CHT43555025035FR-F740-S90K-CHT43555025037FR-F740-S110K-CHT46562030050FR-F740-S132K-CHT46562030057FR-F740-S160K-CHT46574036072FR-F740-S185K-CHT46574036072FR-F740-S220K-CHT4981010380110FR-F740-S250K-CHT4981010380110FR-F740-S280K-CHT6801010380175FR-F740-S315K-CHT6801010380175FR-F740-S355K-CHT6801010380175FR-F740-S400K-CHT7901330400260FR-F740-S450K-CHT7901330400260FR-F740-S500K-CHT9951580440370FR-F740-S560K-CHT9951580440370FR-F740-S630K-CHT9951580440370三菱变频器F700产品除了应用在很多通用场合外,特别适用于风机、水泵、空调等行业。
三菱FR-A700变频器使用手册(基础篇)(可编辑)

三菱FR-A700变频器使用手册(基础篇)(可编辑)三菱FR-A700变频器使用手册(基础篇)三菱通用变频器 FR-A700-CHT 使用手册 //0>. //.三菱通用变频器使用手册FR-A740-0.4K~500K-CHT非常感谢您选择三菱变频器。
此使用手册请务必在使用前仔细阅读。
如需进一步使用的资料,我们准备了另一本FR-A700使用手册应用篇[IBNA-0600247CHN],请与您的产品销售商联系。
目录1产品的确认与各部分名称 12安装和接线 22.1 外围设备的介绍32.2 前盖板的拆卸与安装..42.3 变频器的安装与注意事项.62.4 接线.72.5 电源切断和电磁接触器 MC312.6 连接独立选件单元32MITSUBISHI ELECTRIC AUTOMATION SHANGHAI LTD.2.7 变频器使用上的注意事项362.8 关于使用变频器的故障自动保险系统..38 3电机运行. 3913.1 运行步骤..393.2 操作面板 (FR-DU07)..40 3.3 运行之前..483.4 从控制面板实施启动?停止操作 (PU 运行).72 23.5 从端子实施启动,停止操作 (外部运行)77 3.6 扩展参数一览.844出错对策 1234.1 保护功能的复位方法123 4.2 异常显示一览12434.3 故障原因及其对策..125 4.4 数字与实际符号相对应.1374.5 报警历史的确认和清除.138 4.6 遇到问题时的确认事项.1405维护和检查时的注意事项. 14345.1 检查项目.1436规格. 1517006.1 额定值1516.2 通用规格.15456.3 外形尺寸图..1556.4 散热片的对外排风要领.1676IBNA-0600246CHN-D0705内容如有更改 ? 恕不另外通知 //. //.本手册包括有变频器使用时的操作说明和注意事项。
请将此手册交给昀终用户。
三菱 FR-A700变频器 编程手册

3.11 3.12 3.13 3.14 3.15 3.16 3.17 3.18 3.19 3.20
3.5 3.6
PLC 功能的操作处理方法 .............................. I/O 处理方法 ........................................
72 73
3.6.1 何谓刷新系统? ................................................. 73 3.6.2 刷新系统中的响应延迟 ........................................... 74
37
1.10.1 读取变频器参数 .................................................. 37 1.10.2 写入变频器参数 .................................................. 39
1.11 用户区读取/写入方法.................................
1.8
软元件分布图.........................................
I/O 软元件分布图 ................................................ 内部继电器 (M)软元件分布图 .................................... 数据寄存器 (D)软元件分布图 .................................... 特殊继电器 ...................................................... 特殊寄存器 ...................................................... 可以随时读取的数据 .............................................. 通过控制 (OFF 至 ON)读取命令读取的数据 ........................ 如何通过控制 (OFF 至 ON)写入命令写入数据 ...................... 变频器运行状态控制 .............................................. 变频器参数访问错误 (D9150)..................................... 变频器状态 (D9151).............................................
任务 操作变频器FR-A700系列的操作面板

操作反转启动
1、停止运行 2、在便签发生保护功能动作而输出停止时,操作复位变频器主要 用于故障) 《变频器应用》
2)显示功能,见表4.3。
显示 Hz A 功能 监视器显示频率时,灯亮 监视器显示电流时,灯亮
V
MON
监视器显示电压时,灯亮
处于监视显示模式时,灯亮
PU
EXT
PU运行模式时,灯亮
外部运行模式时,灯亮
《变频器应用》
任务拓展:
故障处理: 故障显示:画面由显示“1”变为显示 闪 烁。 故障判断:运行模式没有切换到PU运行模式。 故障处理: 1)当Pr.79=“0”时,按下 键,键PU灯亮, 将运行模式切换为PU运行模式。 2)按清除参数模式中的清除参数的步骤的第六步 开始重新操作。
《变频器应用》
知识巩固:
NET
FWD REV 《变频器应用》
网络运行模式时,灯亮
正转运行时,灯闪烁 反转运行时,灯闪烁3 4为LED显示器,用于显示频率、参数编号、电流、和电压等。
二、基本功能操作
2、功能操作 1)按参数单元的【MODE】键,可以改变5个监视显示画面。
2)显示功能操作。
《变频器应用》
3)运行模式切换与频率设定。
《变频器应用》
• 2、将加、减速参考频率预置为 50HZ。 • 查表基本参数功能表得:加、减速 参考频率的参数号为Pr.20,预置的 步骤如图3-25所示。
《变频器应用》
图3-35 第一行参数设定的步骤示意图
《变频器应用》
• 四、设置运行频率 • 例如,将运行频率设置为50Hz。设置步骤 如图3-36所示,如下: • 1)按【MODE】键至“PU操作模式”。 • 2)按【MODE】键至“频率设定模式”。 • 3)按【▲/▼】键,修改给定频率为50Hz 。
三菱变频器OC故障原因及解决方法

三菱变频器OC故障原因及解决方法
三菱变频器出现OC(过电流故障)很多时候会是以下几方面原因造成的(我们以
FR-A700系列变频器为例):
1.参数设置问题不当引起的,如时间设置过短.
2.外部因素引起的,如电机绕组短路,包括(相间短路,对地短路等)
3.变频器硬件故障,如传感器损坏,IGBT模块损坏等.
在现在的维修中,我们有时排除以上这些原因可能还是解决不了问题,OC故障仍然存在,当然更换控制板也不是解决问题的办法.这时我们可以考虑一下驱动电路是否存在问题.三菱FR-A700变频器的检测电路做的相当强大,以上这些检测点只要有任何一处有问题都可能会报警,无法正常运行.除了一般性驱动电路所包括的驱动电源,驱动光耦隔离,驱动信号放大电路,还包括输出信号回馈电路等.在以前我们介绍的检测手段无法解决问题的情况下,我们要特别注意驱动电路是否正常,检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分.
欠压故障,相信很多客户在使用中还是会碰到这样的问题,我们常见的欠压检测点都是直流母线侧的电压,经大阻值电阻分压后采样一个低电压值,与标准电压值比较后输出电压正常信号,过压信号或是欠压信号.对于三菱A700系列变频器电压信号的采样值则是从开关电源侧取得的,并经过光电耦合器隔离,在我们的维修过程中,我们发现光耦的损坏在造成欠压故障的原因中占有了很大的比重.这种现象在以前的变频器维修中还是不多见的. 驱动故障对于广大用户来说一定不陌生,这是一个比较常见的三菱变频器典型故障.当然损坏原因也是多方面的:
1.集成电路1302 H02损坏,这是一块集成了驱动波形转换,以及多路检测信号于一体的IC集成电路,并有多路信号和CPU板关联,在很多情况下,此集成电路的任何一路信号出现问题都有可能引起E6,E7报警.
深圳市海蓝机电设备有限公司:吴蔓。
三菱 FREQROL-A700变频器 说明书

2.3 控制块概略图 .........................................................................................................................................3
2.4 专用输入输出信号 ..................................................................................................................................4
4.3 卷径计算功能 ...................................................................................................................................... 23
4.3.1 4.3.2 4.3.3 4.3.4
3 浮动辊控制功能参数设置要领
6
3.1 设置要领 .............................................................................................................................................. 6
材料厚度和卷径的最大值、最小值设置(Pr.720 ~ Pr. 727、Pr.752 ~ Pr.755、 X53 信号、X54 信号)..................................................................................................................... 26 卷径计算值有效开始旋转速度(Pr.797)............................................................................................ 27 卷径计算结果的保存和清除(Pr.781 ~ Pr.783、X55 信号)................................................................. 28 卷径计算取样和卷径计算的增加量限制(Pr.707、Pr. 771、Pr.772、Pr.786)........................................ 29 主速修正旋转速度滤波器处理(Pr.769、Pr.770)................................................................................ 29 始动时的初始卷径计算(Pr.133、Pr. 712、Pr.790 ~ Pr.797).............................................................. 30 收卷 / 放卷长度的保存和清除(Pr.279 ~ Pr.281、X86 信号、Y53 信号)............................................... 33
三菱通用变频器使用手册

三菱通用变频器使用手册FR-A740-0.4K~500K-CHT0 安全注意事项1. 防止触电•当通电或正在运行时,请不要打开前盖板,否则可能会发生触电。
•在前盖板及接线板拆下时请不要运行变频器,否则可能会接触到高电压端子和充电部分而造成触电事故。
•即使电源处于断开时, 除布线, 定期检查外,请不要拆下前盖板。
否则,由于接触变频器带电回路可能造成触电事故。
•布线或检查,请在断开电源,经过10分钟以后,用万用表等检测剩余电压以后进行。
切断电源后一段时间内电容器仍然有电,非常危险。
•变频器请务必良好接地。
•包括布线或检查在内的工作都应由专业技术人员进行。
•应在安装后进行布线,否则会造成触电或受伤。
•请不要用湿手操作开关,以防止触电。
•对于电缆, 请不要损伤它, 对它加上过重的应力, 使它承载重物或对它钳压。
否则可能会导致触电。
•请勿在通电中进行通风扇的更换,否则会发生危险。
•不要用湿手碰触底板,否则可能会导致触电。
2. 防止火灾•变频器请安装在不可燃物体上,直接安装在易燃物上或靠近易燃物品,会导致火灾。
•变频器发生故障时,请在变频器的电源侧断开电源。
若持续地流过大电流,会导致火灾。
•使用制动电阻器时,请用异常信号切断电源。
否则可能由于制动晶体管的故障等导致制动电阻器异常发热,从而可能引起火灾。
•在直流端子P/+,N/-上请勿直接连接电阻器。
否则可能会引起火灾。
3. 防止损伤•各个端子上加的电压只能是使用手册上所规定的电压,以防止爆裂,损坏等等。
•确认电缆与正确的端子相连接,否则会发生爆裂,损坏等等事故。
•始终应保证正负极性的正确,以防止爆裂,损坏等等。
•正在通电或断开电源不久,请不要接触它,因为变频器温度较高,会引起烫伤。
4. 其它注意事项请注意以下事项以防止意外的事故,受伤,触电等:(1) 搬运和安装•当搬运产品时,请使用正确的升降工具以防止损伤。
•变频器包装箱堆叠层数不要高于限定的以上。
•确认安装位置和物体能经得起变频器的重量,安装时应按照使用手册的说明。
三菱PLC介绍

三菱PLC以其高性能,低价格应和了中国工控行业的需要,在国内得到了广泛的应用。
三菱PLC产品系列十分丰富,可以广泛的满足不同用户的需要。
三菱电机公司的PLC产品主要有以下几个系列:FX1S系列:三菱PLC是一种集成型小型单元式PLC。
且具有完整的性能和通讯功能等扩展性。
如果考虑安装空间和成本是一种理想的选择。
FX1N系列:是三菱电机推出的功能强大的普及型PLC。
具有扩展输入输出,模拟量控制和通讯、链接功能等扩展性。
是一款广泛应用于一般的顺序控制PLC。
FX2N系列:是三菱PLC是FX家族中最先进的系列。
具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点,为工厂自动化应用提供最大的灵活性和控制能力。
FX3U:是三菱电机公司新近推出的新型第三代PLC,可能称得上是小型至尊产品。
基本性能大幅提升,晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能,并且增加了新的定位指令,从而使得定位控制功能更加强大,使用更为方便。
FX1NC FX2NC FX3UC三菱PLC:在保持了原有强大功能的基础上实现了极为可观的规模缩小I/O型接线接口降低了接线成本,并大大节省了时间。
Q系列三菱PLC:三菱机公司推出的大型PLC,CPU类型有基本型CPU,高性能型CPU,过程控制CPU,运动控制CPU, 冗余CPU等。
可以满足各种复杂的控制需求。
三菱电机中国事业的快速发展,为了更好地满足国内用户对三菱PLC Q系列产品高性能、低成本的要求,三菱电机自动化特推出经济型QUTE SET型PLC,即一款以自带64点高密度混合单元的5槽Q00JCOU SET;另一款自带2块16点开关量输入及2块16点开关量输出的8槽Q00JCPU-S8 SET,其性能指标与Q00J完全兼容,也完全支持GX-Developer等软件,故具有极佳的性价比。
A系列三菱PLC:1.使用三菱专用顺控芯片(MSP),速度/指令可媲美大型PLC;2.A2ASCPU支持32个PID回路。
三菱变频器FR-A700详解 ppt课件

ppt课件
10
3、三菱变频器的型号介绍
一、型号命名
形式
F R - A 7 4 0 - 0.4 K - (CH)
记号 2 4
电压等级 200V级 400V级
记号 变频器容量
0.4K~ 容量(kW) 500K
记号 无 CH EC UL
INV区域码 日本版 中国版 欧洲版 美国版
ppt课件
11
3、三菱变频器的型号介绍
三菱变频调速器
交流变频器 FR-A700课程
ppt课件
1
三菱变频调速器
FR-700系列
ppt课件
2
课程主要内容
变频器的总体分类 变频器驱动电机的特性 三菱变频器的型号介绍 变频器的构成原理 INV的外观结构及接线 INV操作前的准备及基本操作
参数设定及实验操作 变频器的控制模式
ppt课件
转磁密有相对运动,切割磁力线,导条中有感应电动势,由右手定则
可判断电流方向。导条在磁场中受电磁力作用,形成电磁转矩T,根 据左手定则判断T的方向,在此作用下,转子就“跟着”定子的旋转磁 场旋转起来了。
ppt课件
8
2、变频器驱动电机的特性
三、机械特性(教程P3)
n=f(T)
n
1、理想空载点(no); 2、起动点:TS为起动转矩,
ppt课件
6
1、变频器的总体分类
➢ 节能型变频器
由于节能型变频器的负载主要是风机、泵、二次方率负载,对 调速性能的要求不高,因此控制方法比较单一,一般只有V/F控制, 但价格相对便宜些。
➢ 通用型变频器
主要用在生产机械的调速上,对调速性能的要求(如调速范围, 调速后的动、静态特性等)往往较高,价格也较贵,它的控制方法 除了V/F控制,还使用了矢量控制技术。此外,高性能的变频器还 配备了各种控制功能如:PID调节、PLC控制、PG闭环速度控制等。
关于升降机三菱FR-A700参数设置

所控制电机容量
离线自动调整时电机不运转 转矩检测
升降台6%
升降机4.5%
先进磁通量控制 电机转矩超过设定值时,输出信号。
根据升降机配重不同设置(3%--4.5%
4号22KW升降机4% Pr.800 Pr.359 控制方式 编码器转动方向 0 0/1
带编码器反馈的速度控制 Pg.195 Pg.345 fsp =Nsp×极数/120 Nsp = 同步旋转速度-额定旋转速度 已编码器实际为准
Pr.367
设定速度反馈控制的范围
0.85
Pr.369 Pr.376
设定编码器的脉冲数量 编码器断线检测
1024 1
)端子控制 参考页面
Pg.165 变频器额定电流
Pg.196
Pg.179Pg.84 Nhomakorabea,输出信号。
置(3%--4.5%
带编码器反馈的闭环控制
Mitsubishi FR-A700参数设置表(升降机设置)端子控制 参数类型 设置数值 备注
加速时间 减速时间 电机的额定电流 再生功能选择 输出频率检测 反转时输出频率检测 特殊再生制动器使用率 非三菱公司生产的标准电机 运行模式选择 电机容量 电机级数 电机额定电压 电机额定频率 自动调整状态 FU端子功能选择 制动开启频率 制动开启电流 制动开启电流检测时间 制动动作开启时间 制动动作频率 制动动作停止频率 无制动开启完成信号输入 控制方式 输出转矩的检测 0 6HZ 6HZ 6% 3 3 使用电机的容量 4 400(V) 50(HZ) 101 35 3HZ(默认) 80% 0.3(默认) 0.3(默认) 6(默认) 0.3(默认) 8 20 10 10
参数编号
Pr.7 Pr.8 Pr.9 Pr.30 Pr.42 Pr.43 Pr.70 Pr.71 Pr.79 Pr.80 Pr.81 Pr.83 Pr.84 Pr.96 Pr.194 Pr.278 Pr.279 Pr.280 Pr.281 Pr.282 Pr.283 Pr.292 Pr.800 Pr.864
三菱变频器参数设置

三菱A700 变频器用于升降电机的参数设置一.变频器自整定参数(实时无传感器矢量控制)---皮带升降台参数编号设定值内容450高速频率设定50HZ65低速频率设定5HZ7 1.5加速时间设定1.5秒8 1.5减速时间设定1.5秒300采用内部制动电阻时,再生制动功能选择=“0”1连接外部制动电阻时(制动单元),再生制动功能选择=“1”700当30 号参数=“0”,再生制动使用率=“0”6再生制动使用率=“11KW 及以上:6%”10再生制动使用率=“7.5KW 及以下:10%”713适用电机为标准电机793运行模式选择80 5.5/7.5/11/15电机容量(功率)814电机极数83400电机额定电压8450电机额定频率80010实时无传感器矢量控制96101变频器自整定(电机运行),整定完96 参数为103不要再修改。
7.5 及以下:%二.变频器自整定参数(带编码器反馈的速度控制)---2柱/4柱升降机参数编号设定值内容450高速频率设定50HZ 65低速频率设定5HZ 72.5加速时间设定2.5秒82.3减速时间设定2.3秒300采用内部制动电阻时,再生制动功能选择=“0”1连接外部制动电阻时(制动单元),再生制动功能选择=“1”700当30 号参数=“0”,再生制动使用率=“0”6再生制动使用率=“11KW 及以上:6%”10再生制动使用率=“7.5KW 及以下:10%”再生制动使用率KW 10713适用电机为标准电机793运行模式选择805.5/7.5/11/15电机容量(功率)814电机极数83400电机额定电压8450电机额定频率3590/1编码器转动方向367100设定速度反馈控制的范围3691024设定编码器的脉冲数量3761编码器断线检测8000带编码器反馈的速度控制96101变频器自整定(电机运行),整定完96 参数为103不要再修改。
三菱E700 变频器用于普通电机的参数设置一.变频器参数(实时无传感器矢量控制)参数编号设定值内容450高速频率设定50HZ65低速频率设定5HZ7 1.5加速时间设定1.5秒8 1.5减速时间设定1.5秒300采用内部制动电阻时,再生制动功能选择=“0”700当30 号参数=“0”,再生制动使用率=“0”424输出频率检测793运行模式选择800.75/1.1/1.5/2.2电机容量(功率)814电机极数83400电机额定电压8450电机额定频率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三菱通用变频器F R-
A700
1、操作面板(FR-DU07)的各部分名称
2、基本操作(出厂时设定值)
3、端子接线图
4、操作实例
5、网络通讯启动模式选择. 参见(三菱通用变频器P106页)
变频器为DP总线网络通讯,Pr.79变更为0
Pr.340变更为10,请断电重启变频器,变频器切换为Net模式
功能参数名称单位初始值范围内容
DP网络运行模式340 通讯启动
模式选择
1 0
0 根据Pr.79的设定
1,2
网络运行模式开始。
在设定值为“2”的情
况下发生瞬时停电,
可以维持瞬时停电前
的运行状态
10,12
网络运行模式开始。
可通过操作面板切换
PU运行模式与网络运
行模式。
在设定值为“12”的
情况下发生了瞬时停
电,可以维持瞬时停
电前的运行状态
6、参数写入选择 .参见(三菱通用变频器P106页)
Pr.77变更为2
变频器运行正常后变更为1
7、设置输出频率上限下限 .参见(三菱通用变频器P58页)Pr.1上限频率变更为50Hz
Pr.2上限频率变更为0Hz
8、运行模式选择 . 参见(三菱通用变频器P60,P106页)变频器为网络模式运行时,变更为0
变频器为外部端子运行时,变更为2
9、模拟量输入选择 . 参见(三菱通用变频器P105页)
变频器为外部端子运行
Pr.73变更为2(0~10V)
10、电机容量,电机极数. 参见(三菱通用变频器P107页)电机容量,设置电机功率
电机极数,1500r/min对应4极,3000r/min对应2极
11、电机的选择. 参见(三菱通用变频器P104页)
Pr.71变更为3
12、电机额定电压,额定频率参见(三菱通用变频器P108页)Pr.83变更为380V
Pr.84变更为50Hz
13、加减速时间的设定. 参见(三菱通用变频器P96页)
例:Pr.7变更为300,加速时间延时30s
14、自动调整设定/状态. 参见(三菱通用变频器P63,P108页)参数设置完成,Pr.96变更为1
变频器运行正常后变更为0
15、DP网络,通讯选件的安装 .参见端子接线图(三菱通用变频器
P7页)
网络通讯选件安装于选件接口3
DP总线地址,参见程序组态地址
DP总线接于D+,D-(总线两端加终端模块,使用上拉电阻可增强抗干扰性)
16、外部端子运行 .参见端子接线图(三菱通用变频器P7页)STF——SD(公共端),正转启动信号
2——5(公共端),模拟量信号公共端
17、C1——A1(常开),B1(常闭),继电器输出反馈 .参见(三菱
通用变频器P116页)
择
18、参数清除,全部清除 .参见(三菱通用变频器P51页)
运行模式没有切换到PU运行模式,请按PU/EXT键切换到PU运行模式
通过设定Pr.CL参数清除,ALLC参数全部清除=“1”,使参数将恢复为初始值。
(如果设定Pr.77参数写入选择=“1”,则无法清除。
)19、参数复制 .参见(三菱通用变频器P52页)
20、参数对照.参见(三菱通用变频器P53页)
21、异常显示一览。
