第五节家庭用电介绍
九年级上册物理第十五章第五节家庭电路
家庭电器在实际使用过程中，他们 是如何接地的？
接地线
接零线
接火线
为什么用地线？请同学们解释一下？
家用电器的金属外壳本 来是跟火线绝缘的是不 带电的，人体接触外壳 并没有危险，但是如果 用电器内部的火线的绝 缘皮破损或者失去绝缘 性能，一旦火线与外壳 接通，外壳就带了电， 人接触外壳就会发生触 电事故，但是如果外壳 用导线接地，外壳带的 电会通过接地导线流走， 那么人体接触外壳就没 有危险。
成
一、家庭电路的组成
进户线（电源）→ 电能表→闸 刀开关→保险装置→插座→用电 器+开关等组成
1.进户线： 一根是火线 一根是零线 家庭电路中，火线—零线之间的电压是220V （我国家庭电路的电压为220Ｖ）。 地线——与地相连接的线，叫地线。 正常情况下，零线—地线之间的电压为0V 火线—地线之间的电压为220V
三孔插座中，多的那个 孔是接大地的，当把三脚插头 插入时，在把电器连入电路的 同时，也把电器的外壳连入了 大地。
保险丝的工作原理：
当电路中有过大电流通过，保险丝上产 生较多的热量，使它的温度达到熔点而熔断， 自动切断电路，起到保险作用。
2.电能表
• 电能表要装在家庭电 路的干路上； • 电能表是用来测电功 的仪表，它显示所用 的电能。
用手抓住干电池的两极，会不 会触电？
人体的安全电压:
不高于 36V
学了些什么
1、家庭电路中，电器要 并 联接入电路，开关要接在火线 上， 有 两 根电线，一根是 火 线，另一根是 零 线，可用测电笔 来判 断，其中， 零 线是接大地的，这两线间的电压是 220 伏。 电功的仪表，应装在家庭电路的干 路上，它显示 2、电能表是测 所用的 电能 。 3、保险丝是用电阻率 较大而 熔点 较低的铅锑合金制成的， 熔点 ， 当通过过大电流时，保险丝上产生较多的 热量 ，使它温度达到 从而自动切断电路 ，起到保险的作用。 4、选用保险丝时，应使它的额定电流等于或者略大于 电路正常 工作时的最大电流，不能用铜丝 和铁丝 代替。 5、三孔插座中，多的那个孔是接大地 的，当把三脚插头插入时， 在把电器连入电路的同时，也把电器的 外壳 连入了 大地 。 6、触电有两种类型：一、一只手接触 火 线，另一只手接 触 零 线，电流流过人体，造成触电；二、一只手接触 火 线，身 体的其它部位接触 大地 ，造成触电。发生触电时，应立即切 断 电源。
九年级物理全册 155 家庭用电练习(含解析)沪科版 试题
轧东卡州北占业市传业学校第五节家庭用电精选练习考点一、家庭电路的组成1.〔2021•〕将经常开关的电灯，带保险盒的插座和接冰箱的三孔插座正确的接入图的电路中。
【答案】如下列图【解析】根据开关只准接在火线上，螺丝口灯头的螺旋套只准接零线的规定，和保险丝接在火线上，三孔插座的1孔接地线，3孔接火线，2孔接零线的要求进行连线。
2.〔2021•〕如下列图，电路中打“×〞处表示断路之处，假设开关S闭合后，用试电笔测试电路中A、B、C点，那么不能使试电笔氖灯发亮的点是________。
【答案】C【解析】试电笔氖管假设能发光，那么它必须直接或间接地与火线接触，从题图所示看，A、B均与火线接触，只有C点不发光。
3.〔2021•〕某同学家室内的电灯均正常工作，当他把“220V 8W〞的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A．插座处短路B．台灯插头处短路 C．台灯开关处短路D．台灯灯头处短路【答案】D【解析】从题意可判断，电路是发生了短路故障，由于插入台灯后，闭合台灯开关时，室内电灯才全部熄灭，所以排除插座和台灯插头处的短路；台灯的开关短路，它相当于开关闭合，不会导致电源短路，所以答案为D。
5.〔2021•中考〕如下列图的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
造成这一现象的原因是〔〕A．插座发生短路了 B．进户的零线断了 C．进户的火线断了 D．某盏电灯的灯丝断了【答案】B【解析】试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故B正确；插座处发生短路，会使保险丝熔断，故A错；进户线的火线断了，试电笔的氖管不会发光，故C错；因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错。
6.〔2021•中考〕请同学们将图连成符合平安用电原那么的照明电路．【答案】如下列图【解析】〔1〕三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

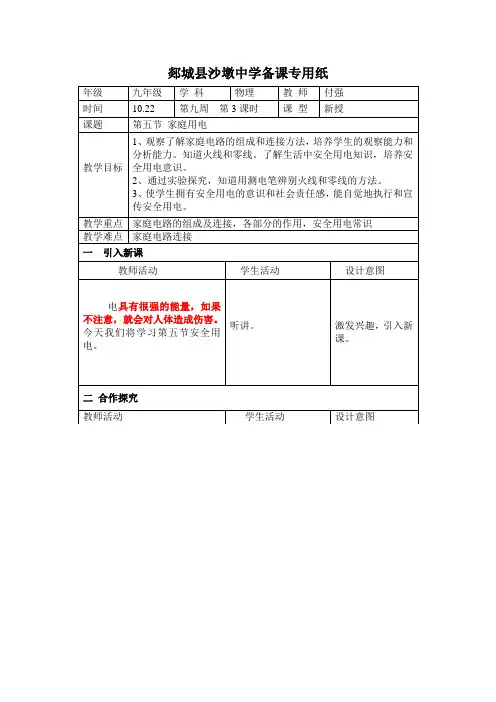

第五节 家庭用电
家庭用电
一家庭电路构成：进户线电能表开关用电器插座
二电灯电路连接
三安全用电常识
4、测电笔
白板展示测电笔的构造。
实验探究《用测电笔辨别火线与零线》。
请大家思考：
①测电笔的构造有哪些？
②为什么人手必须接触金属体笔尾？
（二）电灯
家庭电路的主角是电灯。电灯是一个庞大的家族，包括白炽灯、荧光灯，高压气体放电灯等。
1、白炽灯为什么会发光呢？
（白板展示）
2、实验探究《安装模拟家庭电路》。
要安装的电路如图14-26所示，电路中有一只熔断器、一只带开关的白炽灯和一个插座等。
增强学生勤于思考，乐于观察的习惯。
通过实验探究，让学生了解测电笔的构造，安全使用测电笔的方法。
让学生了解电灯庞大的家族及白炽灯发光的原理，增强学习兴趣，扩大视野。
知道安全用电常识，而且还应让学生自觉地执行和宣传安全用电。
该部分的内容具有较强的实用性和社会性，学生比较容易理解，因而教学方法可采用在教师的引导下，学生阅读和讨论相结合的方式进行。
观看白板，了解灯泡发光的原理：那是因为灯泡内的细钨丝通电后发热，灯丝温度高达2000℃左右，达到白炽状态，于是灯丝发出明亮的白光。
学生认识家庭电路的安装，重点了解灯泡连接情况。
快速自学教材了解触电的原因和对人体的安全电压值
家庭电路中的触电事故，都是人体直接或间接接触火线引起的。
学生看常见的触电事故图。
答：电能表、闸刀开关、保险盒。
讨论分析地线的作用，明确地线的连接方法。
观察白板展示的连接情况，认识家庭电路中的三孔插座的一个孔就是连接在地线上的，另两孔分别接在火线和零线上。
小组交流展示三孔插座的作用。
观察测电笔构造，明确各部件名称：①有金属笔尖、金属笔尾、高电阻、氖管等。
初中九年级(初三)物理 第五节 家庭用电
A.台灯的功率过大 B.台灯内灯泡短路
C.插座原已短路
D.台灯的插头短路
4.如图所示，在家庭电路中，螺丝口灯泡的灯座
及开关连接正确的的是( C ）
A
B
C
D
5.下列有关用电常识的说法，正确的是 ( D )
A.家庭电路中的用电器都是串联的 B.用湿手拔动电路中的开关是安全的 C.保险丝熔断一定是由于电路短路造成的 D.发生触电事故时应首先拉闸切断电路，或用干 木 棒等绝缘物把电线挑开
歙县溪头中心学校 曹福江
观察家庭电路
进户线
闸刀开关
开
关
电能表 熔断盒
用电器
插座
一、家庭电路组成
家庭电路一般由供电线路、电能表、闸刀开关、 熔断器、插座、各用电器和开关等几部分构成的。
二、各组成部分的作用
1.进户线
连接户外的供电电路的电线,通常有两根,一根是 火线,一根是零线.火线和零线之间的电压是220V
（1）短路； （2）用电器的总功率过大。
国家规定的电器安装技术要求：
• 电器名称 • 安装技术要求
• 开关和电灯 • 开关接火线，电灯 接零线
• 目的 • 开关断开后，电灯不带电
• 螺丝口灯泡 • 明处的插座
• 螺口灯头的外壳 （螺旋部分）接在 零线
• 高于地面1.8ｍ
• 三孔插座
• 有金属外壳 的家用电器
再见
图1
2.下列做法中符合安全用电原则的是（ B ）
A．用湿手插电源插头 B．有金属外壳的用电器，电源插头应采用三脚插头 C．当有人触电时，应立即用手将触电者拉开 D．许多大功率用电器的电源插头插在同一插线板上
同时工作
北师大版物理九下13.5家庭电路word教案
演示：测电笔的构造和使用
2、电能表
“220V，5（20）A”表示意义
用电器总功率不能超过电能表的最大允许值（电流）
3、闸刀开关：接通和切断电源，便于更换电器或维修设备
注意：电源线接在静触头上，静触头向上安装
4、熔断器：接保险丝
保险丝的作用：电流过大（过载或短路），保险丝会自动熔断
教学过程：
复习：1、我国交流电的周期、频率
2、样测量电功
新课教学：
一、家庭电路的组成
演示：图3－32
进户线 千瓦时计 闸刀开关 熔断器 用电器
敷线口诀：火线零线并排走，零线直接进灯头
火线接到开关上，通过开关进灯头
开关与灯座要串联，插座与电灯要并联
熔断器与用电器要串联
1、进户线、火线和零线
火线和零线之间的电压为220V
保险丝的规格：通常以额定电流来表示
保险丝的材料：电阻率大、熔点低的铅锑合金
保险丝的选择：保险丝的额定电流等于或稍大于电路中的正常工作电流
5、家用自动开关
介绍自动开关的作用
小结：
练习：教学大楼有三层，每层有四个教室，每个教室有“220V、40W”的日光灯6盏，每层有220V、25W的路灯2盏，计算这座教学楼照明用电的保险丝应选用哪种规格的保险丝。
P661、2
作业：P29一
板书设计
第五节 家庭电路
1、家庭电路的组成
2、进户线、火线和零线
3、闸刀开关和熔断器
保险丝 作用
材料
规格
选择
北师大版13.5《家庭电路》教学设计（一）
课题
第五节 家庭电路
课型
日期
200年月日 午第节
教具
家庭用电常识安全知识

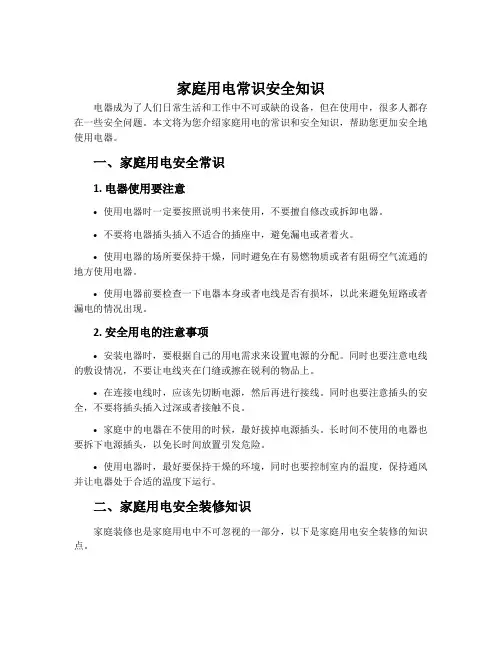

家庭用电常识安全知识电器成为了人们日常生活和工作中不可或缺的设备，但在使用中，很多人都存在一些安全问题。
本文将为您介绍家庭用电的常识和安全知识，帮助您更加安全地使用电器。
一、家庭用电安全常识1. 电器使用要注意•使用电器时一定要按照说明书来使用，不要擅自修改或拆卸电器。
•不要将电器插头插入不适合的插座中，避免漏电或者着火。
•使用电器的场所要保持干燥，同时避免在有易燃物质或者有阻碍空气流通的地方使用电器。
•使用电器前要检查一下电器本身或者电线是否有损坏，以此来避免短路或者漏电的情况出现。
2. 安全用电的注意事项•安装电器时，要根据自己的用电需求来设置电源的分配。
同时也要注意电线的敷设情况，不要让电线夹在门缝或擦在锐利的物品上。
•在连接电线时，应该先切断电源，然后再进行接线。
同时也要注意插头的安全，不要将插头插入过深或者接触不良。
•家庭中的电器在不使用的时候，最好拔掉电源插头。
长时间不使用的电器也要拆下电源插头，以免长时间放置引发危险。
•使用电器时，最好要保持干燥的环境，同时也要控制室内的温度，保持通风并让电器处于合适的温度下运行。
二、家庭用电安全装修知识家庭装修也是家庭用电中不可忽视的一部分，以下是家庭用电安全装修的知识点。
1. 安装电器插座•电器插座的数量及位置要根据用电需求来进行计划和布置。
•插座的尺寸要根据具体需求选择，同时还要注意插座的位置高度和距地高度，让插头顺利插入并且插头并不远离地面，以免发生危险。
•插座在壁板上的安装应该要求有缝隙，这是为了让电路通风，并且便于维修和更换。
2. 安装灯具•现代灯具的配电应该是单开单控或者双控双开。
灯具应该使用相应的灯座和开关，并且开关应该是柿子开关或者压低式开关。
•灯具的选择要根据需求来选择，同时也应该选取合适的安装位置和高度，并且灯具应该安装在承重墙上。
•此外，家庭灯具的线路应该独立开关，方便进行控制。
3. 管理家庭电线•家庭电线应该放置在合适的位置并且保持整齐，避免电线交叉，防止极易产生短路及电缆断裂的情况出现。
沪科版九年级物理第十五章探究电路第五节家庭用电课件
容易接触位置接零线,不易接触位置接
用电器 火线,其开关接在 火线 和白炽灯之 消耗电能
间
知识点二 测电笔
1.作用:用来辨别 火线和零线
。
2.构造:如图所示, 金属体笔尖 、 高值电阻
、 氖管
作导线)、 金属笔卡 (有的测电笔为金属帽)。
3.使用方法:如图所示,手指按住笔尾金属
3.触电情势: 单线触电
。
重难•合作探究
探究问题 家庭电路中主要部分的作用
【例题】 某家庭电路的组成如图所示,下列说法正确的是(
)
A.图中的三个插座是串联的
B.控制灯泡的开关要接在零线与灯泡之间
C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路
D.有金属外壳的家用电器必须用三孔插座,以确保安全
家庭电路的电压U=220 V,人体电阻R=10 kΩ=104 Ω,因此通过人体的电
流
I=
=
220V
3
=0.022 A=22 mA。
10×10 Ω
答案: D
解析:家庭电路中各用电器之间工作时互不影响,在同时工作时,应处于并
联状态,故各插座应并联;控制灯泡的开关应接在火线上,如果两个位置颠
倒,人直接接触灯泡后会有电流通过灯泡和人体,造成触电;小彩灯之间是
串联,如果一个小彩灯短路,其他的彩灯仍然发光;有金属外壳的家用电器
必须使用三孔插座,当金属外壳带电时,可以将电流导入大地,防止人产生
当家电维修人员站在地上接触图中C处时
触电,漏电保护器
(选填“会”或“不会”)切断电路。若人体电阻为10 kΩ,触电时通过人体的电
流为
答案: 会
mA。
家庭安全用电知识范文
家庭安全用电知识范文随着社会的不断发展和科技的飞速进步，电力已成为现代家庭生活中不可或缺的一部分。
电力给我们带来了便捷和舒适，但同时也存在一定的安全隐患。
为了保障家庭安全，我们必须增强对安全用电知识的了解。
本文将就家庭安全用电常见问题进行阐述，以提高大家的安全意识。
一、正确使用插座和电源线1.1选择合格的电源插座：在家庭用电中，插座是电源连接的重要媒介，它直接决定了电器设备的正常运行。
因此，在购买插座时要选择质量可靠、符合国家标准的产品。
安装插座时要注意接地线的连接，确保电器设备能够接受到可靠的接地保护。
1.2插拔电源线要轻柔：当我们需要插拔电源线时，要轻轻地拔下插头，不可用力过猛，以免损坏插头或引起电线脱落，导致触电事故的发生。
插拔时要保持手干燥，防止电线发生漏电。
1.3电线要规范敷设：电源线在家庭中需要穿过墙壁或吊顶时，应选择合适的接线盒和密封盒，以确保连接处的绝缘性能良好。
在敷设电线时要保持线路整洁、有序，防止电线纠缠、过度拉扯，影响电线的使用寿命和安全性。
二、合理使用电器及电器配件2.1不超负荷使用电器：电器设备都有其额定功率，超过额定功率使用电器会导致过载。
家庭中常见的过载情况包括同时开启多个大功率电器，或将大功率电器与其他设备连接在同一插座。
这些操作都可能导致电线过热、发生火灾，因此在家庭使用电器时要注意分时使用，根据电器功率选择合适的插座。
2.2避免使用假冒伪劣电器：市面上存在大量假冒伪劣电器，这些电器存在电路不稳定、绝缘不良等安全隐患。
因此，在购买电器时，要选择正规品牌和有资质的商家，避免购买假冒伪劣产品，以确保家庭用电的安全。
2.3正确使用电器配件：家庭电器中常用的配件包括插座、开关等，在使用这些配件时要注意以下几点：首先，要选择质量可靠、符合国家标准的产品。
其次，使用时要轻柔操作，避免过度插拔或开关频繁操作，以免损坏配件。
最后，在更换配件时要断开电源，并按照说明书正确操作，以免因错误操作导致安全事故的发生。
沪科版九年级物理第十五章探究电路第五节家庭用电练习含答案
第五节家庭用电知能·提升训练知能提升1.以下涉及家庭用电的一些做法,符合要求的是()A.使用绝缘皮破损的插头B.使用试电笔时,手与笔尾金属体接触C.控制电灯的开关接在零线上D.用湿布擦拭插座2.(2022·云南中考)电给我们的生活带来了极大便利,但错误用电也会带来很大危害。
关于安全用电,如图所示的做法正确的是()3.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是()4.电工修理如图所示的照明电路时,发现电灯R不亮,用测电笔测试C、D后,发现这两处都能使氖管发光,而测试A、B两点时,只有A点氖管发光,则故障可能发生在()A.AC段B.CD段C.电灯R短路D.BD段5.在家庭电路中常常发生:在台灯插头插入插座后,闭合台灯开关,室内其他电灯熄灭,保险丝熔断。
有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其他电灯全部熄灭,保险丝熔断。
引起这两种故障的最大可能是()A.前者是插座短路,后者是灯泡短路B.前者是灯泡短路,后者是插头短路C.两者都是插座短路D.两者都是插头短路6.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路7.小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。
为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光。
故障原因可能是()A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开8.家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该。
第五节 家庭用电
第五节
家庭用电
淮阳一高 九年级B物理组
1、学会家庭电路的组成及连接方式。 2、学会分析家庭电路中总电流过大的原因
及危害。
3、学会如何对家庭电路进行保护。
4、掌握安全用电常识。
同学们,观察过你 家里的电路是如何 分布的吗？
想知道它是怎么安装的吗？ 你们会安装这个家庭电路吗？
了解家庭电路的组成和连接方式
选用材料
连接方法
保险丝选用原则 保险丝的额定电流等于或稍大于电
路中正常工作时的电流。
家庭电路中电流过大的原因:
(1) 电路发生短路; (2) 所用用电器总功率过大。
几种常见的保险丝
贴片保险丝 报警保险丝 自复保险丝 微型保险丝
管式保险丝
现在常用空气 开关代替闸刀 开关与保险丝
通常又叫漏 电保护器
安全用电原则：
日常用电注意事项：
不接触低压带电体，不靠近高压带电 体
特别警惕本来是绝缘的物体导了电， 本来是不该带电的物体带了电。
具体的做法
1.防止绝缘部分破损； 2.保持绝缘部分干燥； 3.有金属外壳的家用电器，金属外壳一定 要接地； 4.使用室外天线的电视机时要重视防雷； 5.发现有人触电，应赶快切断电源，或用 干燥的绝缘体将电线挑开，迅速使触电 者脱离电源，然后对触电人进行抢救； 6.发生火灾时，要首先切断电源，绝对不 要带电泼水灭火。
某同学家里由于 ??? 用电不当，经常烧断 保险丝，一气之下，他找了一根 铜丝代替保险丝接上结果这“保险丝” 真的没有烧坏，你觉得他这样做妥当 吗？为什么？ 不行，因为铁丝、铜丝在电流 过大时不熔断，起不到保险的作用。 （该行为千万不能试）
思考：
太小，当电流还未到较大数值时就熔断了，不能使 电路中用电器正常工作；太大，在电流已经达到很 大时仍不能熔断，起不到正常的保护作用
沪科版初中物理九年级第十五章第五节家庭用电练习题及答案
沪科版初中物理九年级第十五章第五节家庭用电练习题及答案基础训练1.家庭中的电灯、电视机等用电器大多是联在电路中的；为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要；家用电器在一段时间内消耗的电能用来测量．2.我国照明电路的电压为伏，许多宾馆都利用房卡取电，如图所示只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的，通电后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的（后两空均选填“电源”、“用电器”或“开关”）．3.家庭电路进户的输电线有火线和零线，用可以判断哪条是火线．我国家庭电路的火线和零线间电压是V．4.在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是．为确保安全用电，控制用电器的开关必须安装在上，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与连接起来．电冰箱内冷藏室内的照明灯与压缩机是联的．5.在电工书上，列出白炽电灯的一项常见故障与检修方法如表：故障现象可能原因检修方法电灯不亮灯泡灯丝断了换新灯泡重新接好灯泡灯头内的电线断了开关、灯头内的检查线路电线等处线头松动，接触不良上述故障的可能原因可以概括成．A．电路出现了开路B．电路出现了短路C．电路组成不完整D．以上三种原因都有可能．6.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．7.晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮．（1）他确定这盏电灯与其他房间的电灯是联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”）．（2）小明决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“A”或“B”）的情况，这种情况（填“容易”或“不容易”）触电．（3）小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的猜想是合理的（填写序号）．序号猜想1 火线断路2 火、零线短接3 火线与电冰箱的金属外壳接触4 电冰箱的金属外壳接了地线（4）排除所有故障后，小明更换了灯泡，发现更换后的灯泡比其它房间的灯亮，这是因为．A．更换后灯泡比其它房间灯泡的电阻大B．更换后灯泡比其它房间灯泡的电压大C．更换后灯泡比其它房间灯泡的消耗的电能多．D．更换后灯泡比其它房间灯泡的电流大．8.8.利用“光控开关”和“声控开关”可以节约居民楼的楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．请把图中这两个开关和螺丝口电灯连入家庭电路中，达到晚上天黑人走过时，灯才亮，人走过后灯不亮的目的．9.小明学习生活用电常识后，在生活中更加注意观察家用电器．如图所示，他发现自己家洗衣机用的是三脚插头，标有“10A 250V”字样，其中的“10A”表示什么意思？仔细观察三只插脚，又有新的发现：标有“E”的脚比其它两脚稍长一些．他查看了其它三脚插头也同样如此，标“E”的脚稍长一些有什么好处？10.提高练习10、（如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断．②开关接通时两插座都能提供220V 电压．11、如图甲是家用插线板．（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．（2）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW•h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？12.如图甲是某电热器的电路示意图．其中R1=R2=60.5Ω（1）正常情况下，零线和地线之间的电压为V．（2）电热器有高、低温两档，当旋纽开关拨至触点“1”时，该电热器处于档，此时电热器消耗的电功率为多少？（3）有金属外壳的用电器，使用的都是三脚插头和三孔插座，目的是．如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的E接到插头的脚．（4）为了辨别火线和零线，选用测电笔时，正确的方法是图（选填“a”或“b”）．（5）当电热器在旋钮开关接触点“0”和“2”时的电功率分别为多少？接触点“2”时通电1min 产生的热量是多少？（6）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好应安装在示意图中A、B、C、D、E中的点处．答案：基础练习1.并；接地；电能表．2220；开关；用电器．3.测电笔；220．4.火线；火线；大地；并．5.A6.断路；短路；正常．7.（1）并；断路；（2）B；容易；（3）3；（4）D．8.9.外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．提高练习10、11、（1）如图所示；（2）①5A；②44Ω；③2.2kW•h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律可知，电暖器工作时放出的大量的热，而与其连接的导线却几乎不发热．（3）可以让电吹风和电暖器同时工作．12.（1）0；（2）低温；（3）金属外壳的用电器漏电时，防止发生触电事故；G；（4）a；（5）当电热器在旋钮开关接触点“0”和“2”时的电功率分别为0W、800W；接触点“2”时通电1min 产生的热量是48000J；（6）C．。
北师大版物理九年级下册第五节 家庭电路教案与反思
第十三章电功和电功率东宫白庶子,南寺远禅师。
——白居易《远师》枫岭头学校张海泉第五节家庭电路首都师范大学附属中学彭志锋一、教学背景分析《家庭电路》是将之前所学电学知识用于实际生活的一节课，充分体现了物理知识与生活实践的密切联系。
面对电气化普及的社会，安全用电知识的学习在以后的生产生活实践中显得十分重要。
通过学习本节教材的知识，学生能了解日常家庭电路，为下一节课安全用电提供了学习基础。
提高学生利用知识解决实际问题的能力。
从表面上看学生每天都接触家庭电路，也离不开家庭电路，但家庭电路的布线是暗线，学生难以体会和理解实际布线的整体结构。
因此教学中要提供家庭电路的实景模拟图和相应的实物器材，让学生接触实物，以便有身临其境的感觉，更利于学生对本节课的学习。
学生参与动手实验、观察现象，这样才更能激发和培养他们的创造性。
二、教学目标1．知道家庭电路的组成和各部分电路元件的作用。
2．知道家庭电路的火线和零线，它们之间的电压是220V。
3．知道家庭电路电流过大的原因。
知道熔丝和空气开关的作用。
（熔丝的选择，熔断电流和额定电流的关系）三、教学重点和难点教学重点：家庭电路的组成和各部分元件的作用。
教学难点：熔丝的作用和工作原理。
教学中要提供家庭电路的实景模拟示教板和相应的实物器材，让学生接触实物，观察开关、灯座、插座、保险盒等。
采用从整体到局部的方式展开，各部分元件的作用通过讲解、提问、必要的演示实验或学生实验（如熔丝熔断的实验）让学生体会观察，使学生认识到各元件的连接顺序、连接方式，不仅关系到各元件的功能实现，更关系到用电安全。
四、教学过程1.教学引入如果你家买了新房，家庭电路如果按漫画的方式连接行吗？会出现什么问题？说明家庭电路必须按照一定的规范、一定的顺序、一定的方式连接，才能实现各种功能，才能保证用电安全。
2.“知识点”教学●家庭电路的组成用示教板展示家庭电路的整体结构和分布：学生观察电能表、总开关、用户保险、用电器和插座的先后次序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、当电器使用太多或者过于频繁的时候可能会造成保
险丝熔断，这时就已经用电过量了，而所换的保险丝不 应越换越粗，以ຫໍສະໝຸດ 短路时不能及时熔断，引起电线着火。
5.静电、雷电的防护措施
静电的防护 静电可以造成多种危害。由于静电电压很高，又易 发生静电火花，所以特别容易在易燃易爆场所中引起火
灾和爆炸。
静电防护一般采用静电接地，增加空气的湿度，在 物料内加入抗静电剂，使用静电中和器和工艺上采用导 电性能较好的材料，降低摩擦、流速、惰性气体保护等 方法来消除或减少静电的产生。
1.电流对人体的伤害 2. 触电
3.防止触电的技术措施
4.电器火灾的防止 5.静电、雷电、电磁危害的防护措施
1.电流对人体的伤害
电流对人体的伤害有三种：电击、电伤和电磁场伤害。 电击是指电流通过人体，破坏人体心脏、肺及神经系统的 正常功能。
电伤是指电流的热效应、化学效应和机械效应对人体的伤
害；主要是指电弧烧伤、熔化金属溅出烫伤等。 电磁场伤害是指在高频磁场的作用下，人会出现头晕、乏 力、记忆力减退、失眠、多梦等神经系统的症状。
第五节
家庭用电
讨论 要安装家庭电路,你该准备些什么材料呢?
活动1：了解家庭电路的组成和连接方式。
进户线、电能表、总开关、保险盒、插座、开关、用电器。
家庭电路中“家庭成员”的自我介绍： 进户线： 我是家庭电路中的电源，由低压 零线 火线
供电线路供给，我有两个成员，一
个叫火线，另一个叫零线。火线和 地之间有220伏的电压，零线和地之 间没有电压，火线和零线之间有220 伏的电压。
4.电器火灾的防止
电器、照明设备、手持电动工具以 及通常采用单相电源供电的小型电器， 有时会引起火灾，其原因通常是电气设 备选用不当或由于线路年久失修，绝缘 老化造成短路，或由于用电量增加、线
路超负荷运行，维修不缮导致接头松动，
电器积尘、受潮、热源接近电器、电器 接近易燃物和通风散热失效等。
避免电器火灾的五种方法
来。瓷、玻璃、云母、橡胶、木材、胶木、塑料、
布、纸和矿物油等都是常用的绝缘材料。 应当注意：很多绝缘材料受潮后会丧失绝缘性 能或在强电场作用下会遭到破坏，丧失绝缘性能。
2 接地
接地和接零
指与大地的直接连接，电气装置或电气线路带电
部分的某点与大地连接、电气装置或其他装置正常时
不带电部分的某点与大地的人为连接都叫接地。
部分国家市电电压和频率
国家
美国、加拿大
电压／V
120
频率／Hz
50
日本
英国、澳大利亚 法国、德国、意大利、 奥地利、西班牙、希腊、 荷兰、中国、泰国 俄罗斯、瑞典
110
240
50，60
50
220
120，127，220
50
50
韩国
挪威、新西兰、新加坡
100
230
60
50
测电笔
测电笔工作原理
错误操作： 正确操作： 手没触笔尾金属体，笔 手触笔尾金属体；笔尖金属 尖金属体触火线时氖管 体触火线时氖管发光，触零 仍不会发光。 线时不发光。 千万不能接触笔尖金属体
思考：同是漏电，为何反差如此大？ 当用电器漏电时，其金属外壳上就有220伏的电压。如果 这个用电器没有接地线，当人触及它时，电流就会通过人 体进入大地，发生触电事故。若外壳接地，电流就会经接 地线进入大地，人体接触用电器外壳时就不再有电流流经 人体。因此，接地线是用电器的安全线。
生活用电安全知识
保护接地 为了防止电气设备外露的不带电导体意外带电造成 危险，将该电气设备经保护接地线与深埋在地下的接地
体紧密连接起来的做法叫保护接地。
由于绝缘破坏或其他原因而可能呈现危险电压的金 属部分，都应采取保护接地措施。如洗衣机、电冰箱、 微波炉等电气设备的金属外壳都应予以接地。 一般低压系统中，保护接地电阻值应小于4欧姆。
闸刀开关
在家庭电路中，能控制所有用
电器的通断。
220V 。。 电 能 表 闸刀开关 火线 零线
..
保险丝
大电流引起火灾
思考 我们应如何防范，保证用电安全呢？
熔断器 电流过大时能自动切断电路
封闭管式熔断器
敞开插入式熔断器（内有 保险丝）
连接方法：串联在火线上
火 线 零 线
保险丝是用什么材料都可以的吗？
为什么手触笔尾金属体时氖管会发
光，而人不会触电呢？
???
因为笔尖金属体接触火线时，220V的电压加在测电笔和
人体构成的串联电路上，通过氖管和人体的电流约为
220V/1000000Ω=0.00022A=0.22mA，这个电流可以使氖 管发光，但对人体是没有危害的。
电
能
表
测量并记录用户用电的多少，
其安装和维修不属于用户的权 利。
一般认为：电流通过人体的 心脏、肺部和中枢神经系统的危 险性比较大，特别是电流通过心
脏时，危险性最大。所以从手到
脚的电流途径最为危险。 触电还容易因剧烈痉挛而摔 倒，导致电流通过全身并造成摔 伤、坠落等二次事故。
2. 触
电
mA
3.防止触电的技术措施
1 1.绝缘 为了防止人体触及，用绝缘物把带电体封闭起 绝缘、屏护和间距是最为常见的安全措施
1.人体发生触电的原因是( C ) A.人体能导电 B.人体带电太多了 C.通过人体的电流超过了一定值 D.人体接触了电池 2.发现有人触电后，应采取的正确措施是( D ) A.迅速把触电人拉离电源
B.迅速去喊电工来处理
C.迅速用剪刀剪断电线 D.迅速用绝缘物使人脱离电源线
3.保险丝在电路中所起的作是（ D ）
3
装设漏电保护装置
为了保证在故障情况下人
身和设备的安全，应尽量装设 漏电保护器。它可以在设备及 线路漏电时自动切断电源，起 到保护作用。 （热水器插头自带）
注意事项
1.不要随便乱动或修理电气设备。
2.经常接触和使用的配电箱、配电板、闸刀开关、按钮
开关、插座、插销以及导线等，必须保持完好，不得有 破损或将带电部分裸露。 3.不得用铜丝等代替保险丝，并保持开关盖面完整，以 防短路时发生电弧或保险丝熔断飞溅伤人。 4.在移动电气设备时，必须先切断电源，并保护好导线， 以免磨损或被拉断。
断路器(空气开关)： 串联在火线上
断路器：现在家庭电路中用它来代替闸刀开关和熔断器。 作用：电流过大时，能自动切断电路，从而起到电路过载 和短路的保护作用；同时也可以手动切断电路，起到一般
开关的作用。
用电器（并联在电路中，相互不受影响）
说明：电灯的开关要先接到火线上，才真正起到控制电
灯的作用。
???
不是的。一般用电阻率大、熔点低的金属合金制成，这 样当电路中因电流过大而使保险丝过热达到它的熔点时， 它就会及时熔断，以切断电路，保证安全。 选用保险丝的原则：保险丝的额定电流等于或稍大于电 路中正常工作时的电流。
???
小明家里由于用电不当，经常烧保险丝，一气之下， 他找了一根铁丝代替保险丝接上,结果这“保险丝”真 的没有被烧坏，你觉得他这样做妥当吗？为什么？ 不妥当。因为铁丝在电流过大时不熔断，起不到保险
安装口诀：
家庭电路的安装
火线零线并排走 零线直接进灯座
火线接进熔断器 再过开关进灯座
一般地,电能表、闸刀开关、熔断器、断路器及开关与灯
泡间串联，各用电器、插座之间并联。
抓着今天，你就会前进一步； 丢弃今天，你就会停滞不动。
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
的作用。（该行为千万不能试）
现已知小明家里各用电器工作时的电流值如下：一台电 脑：1 A，所有电灯:共0.8A,空调:7A，冰箱:0.5A,电视 机:0.5A,请你帮他选择保险丝（ C ） A、额定电流是40A的保险丝 B、额定电流是1.5A的保险丝
C、额定电流是10A的保险丝
D、额定电流越大越好的保险丝
一、电器在关机时都应该用开关切断电源。现在很多居民 在关电视、空调时都是用遥控器关机，致使电源变压器长 时间处于通电状态。 对于许多长时间不用的电器应该拔下插头。特别是冬 天不用空调的时候，如不切断电源，是很危险的“自燃” 隐患。
二、所有家用电器都应避免长时间工作。空调、电视机 都不适合长时间工作。特别是电视机，工作时间不要超 过五个小时；冰箱应放置在通风的地方；对于电热水器 要时常检查其自动调节装置是否损坏，以免过热，引起 爆裂和火灾。
三、所有电器都应该进行清洁和保养，经常清扫灰尘、 添加润滑剂，检查机器的温度，谨防潮湿，检查接线和
螺丝的紧固程度，还要检查有没有被老鼠咬破咬断机内
电线。这些设备检查是必须的，特别是很长时间没有用 过的电器，再次使用的时候应该进行全面的检查和清洁 保养。
四、当电器出现异常情况时应及时切断电源，并提交给 维修部门进行维修，不要自行拆开电器，以防对电器内 部结构及电路系统造成损坏。
A.减小电路中的电流，避免产生危险
B.能使电路中电压降低 C.用电器消耗的电能过多时，自动切断电路 D.在电流过大，超过规定值时能自动切断电路 4.安装家庭电路时，下列做法错误的是 ( C ) A.各电灯之间并联 B.开关与被控制的电灯串联
C.插座与电灯串联
D.保险丝接在闸刀开关之后
5.小明同学在学了有关家庭电路的知识后安装了四 盏电灯，你认为其中正确的是（ C ）
插座
移动式插座
固定式插座
插头
三脚式插头
