家庭电器线路的设计要求

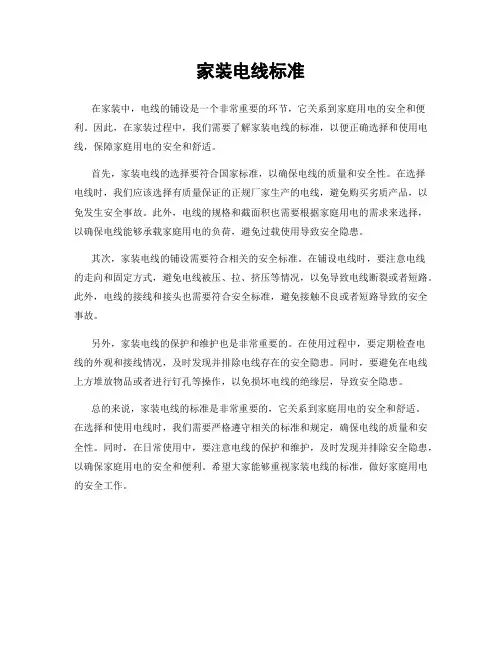

家庭电器线路的设计要求

(1)配电线路应有完善的保护措施。要有短路保护，过负荷保护和接地故障保护。配电箱内的开关均采用功能完善的低压断路器。每栋住宅楼的总电源进线断路器，应具有漏电保护功能，配电用保护管采用热镀锌钢管或聚氯乙烯阻燃塑料管，阻燃塑料管的质量应符合行业标准规定(氧指数不大于27)。吊顶内强电严禁采用塑料管布线。

(2)电气线路采用符合防火要求的暗敷配线。导线采用绝缘铜线，表前线不应小于lOm㎡，户内分支线不小于2.5m㎡。厨房、空调分支线不应小于4m㎡，每套住宅的空调电源插座、与照明电源分路设计，电源插座回路设有漏电保护，分支回路数不少于6回。采用可靠的接地方式，并进行等电位联接，且安装质量合格。主要电器材料设备具有出厂合格证等质量保证资料，电源插座均采用安全型。

(3)导线耐压等级应高于线路工作电压。截面的安全电流应大于负荷电流和满足机械强度要求，绝缘层应符合线路安装方式和环境条件。

(4)线路应避开热源。如必须通过时，应做隔热处理，使导线周围温度不超过35℃。

(5)线路敷设用的金属器件应做防腐处理。

(6)各种明布线应水平垂直敷设。导线水平敷设时距地面不小于2. 5m,垂直敷设时不小于1.5m,否则需加保护，防止机械损伤。

(7)布线便于检修。导线与导线、管道交又时，需套以绝缘管或作隔离处理。

(8)导线最好是减少接头。导线在联接和分支处不应受机械应力的作用。导线与电器端子联接时要牢靠压实。大截面导线联接应使用与导线同种金属的接线端子。

(9)导线穿墙应装过墙管。两端伸出墙面不小于100mm。线路接地绝缘电阻不应小于每伏工作电压1 000Ω。

(10)房屋智能化的布线要求。考虑到智能化的发展，要为住宅智能化布线安装预留线路。可以隐藏在可拆卸的压顶线、挂镜线、踢脚线中，便于更换。结合装修平面设计，在各功能空间内预留数字视频、信息网络接口，且位置恰当。

小型家用断路器该如何选择

小型家用断路器如何选择

主要规格

A 按额定电流分：

63型：1A 3A 6A 10A 16A 20A 25A 32A 40A 50A 63A

100型：63A 80A 100A

B按极数分：单极、二极、三极、四极断路器。

C按瞬时脱扣的型式分：B型(3-5InC型(5-10InD型(10-14In.

DZ47系列小型断路器具有过载与短路双重保护功能，适用于照明配电系统或电动机的配电系统。外型美观小巧、重量轻、性能优良可靠，分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz/60Hz额定电压230/400V.

断路器，全称自动空气断路器，也称空气开关，一种常用的低压保护电器，可实现短路、过载等功能。

断路器在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时，能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；

家庭一般用二极（即2P断路器作总电源保护，用单极（1P作分支保护；

断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。

一般小型断路器规格主要以额定电流区分6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 等；那么一般家庭如何选择或验算总负荷电流的总值呢？

1首先计算各分支电流的值

①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的

公式I=功率/220v

例如20w灯泡，分支电流I=20W/220=0.09A

电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载

②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W

日光灯的分支电流I=20W/220v=0.09A 翻倍为0.09A *2=0.18A 比精确计算值0.15A 多0.03A

日光灯、电冰箱、电视等划为感性类

2总负荷电流即为各分支电流之和；知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；

还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量；

四种类型的短路保护范围是：

Ａ型：特别适用于测量回路中的互感器保护、具有特长导线的回路保护和有限的半导体保护（它的过载长延时保护范围与Ｂ、Ｃ、Ｄ类相同）。短路保护范围是２Ｉｎ～３Ｉｎ，即≤２Ｉｎ不动作（不动作时间应大于０．１ｓ） 大于３Ｉｎ时必须动作（动作时间ｔ＜０．１ｓ）。但Ａ型的用户极少。ＭＣＢ的短

路保护类型一般不提Ａ类，而规定为Ｂ、Ｃ、Ｄ三类（型）。

Ｂ型：用于住宅和插座回路。短路保护范围是３Ｉｎ～５Ｉｎ，即≤３Ｉｎ不动作（不动作时间应大于０．１ｓ） 大于５Ｉｎ时必须动作（动作时间ｔ＜０．１ｓ）。

Ｃ型：优先用于接通大电流的电气设备，如灯和电动机。短路保护范围是５Ｉｎ～１０Ｉｎ，即≤５Ｉｎ不动作（不动作时间应大于０．１ｓ） 大于１０Ｉｎ时必须动作（动作时间＜０．１ｓ）。

Ｄ型：适用于产生脉冲电流的电气设备、电磁阀和电容器。短路保护范围是１０Ｉｎ～５０Ｉｎ，即≤１０Ｉｎ不动作（不动作时间大于０．１ｓ），大于５０Ｉｎ时必须动作（动作时间＜０．１ｓ）。

Ａ型＞２Ｉｎ，＜３Ｉｎ；Ｂ型的＞３Ｉｎ，＜５Ｉｎ；Ｃ型的＞５Ｉｎ，＜１０Ｉｎ；Ｄ型的＞１０Ｉｎ，＜５０Ｉｎ。因而可理解为动作也合格，不动作也合格。

目前看来，选用Ｂ、Ｃ两种型号的较多（对用于路灯的保护，无论是白炽灯、荧光灯、卤钨灯、高压水银灯、高压钠灯、金属卤化灯等，它们的起动电流为额定电流的４倍～７倍，因此必须选择Ｃ型）。

Ｄ型也有用作小型电动机的短路保护的。例如Ｃ４５ＡＤ和ＰＸ２００ＣＡＤ等型号产品。它们的瞬动电流整定值为１０倍～１４倍Ｉｎ（出厂时调在１４Ｉｎ）。这种Ｄ型产品不设过载长延时保护。过电流保护由电动机保护线路中的热继电器承担。电动机的起动和停止，由接触器执行，它们仅起短路保护作用。

空气开关（低压断路器）接线方法

空气开关（低压断路器）接线方法

从大电表到家里有3根线，红蓝花三色的，我用一个带漏电保护的空气开关做总控开关（A0），另外有三个普通的空气开关分别控制家里
