2020高考物理复习专题10交变电流和变压器(解析版)

合集下载

2020版高考物理一轮复习第十章交变电流传感器第2讲变压器远距离输电学案解析版

第2讲变压器远距离输电一、理想变压器1.构造如图1所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.图1(1)原线圈：与交流电源连接的线圈，也叫初级线圈.(2)副线圈：与负载连接的线圈，也叫次级线圈.2.原理电流磁效应、电磁感应.3.理想变压器原、副线圈基本量的关系4.几种常用的变压器(1)自耦变压器——调压变压器，如图2甲(降压作用)、乙(升压作用)所示.图2(2)互感器⎩⎪⎨⎪⎧电压互感器(n 1>n 2)：把高电压变成低电压，如图丙所示.电流互感器(n 1<n 2)：把大电流变成小电流，如图丁所示.自测1 关于理想变压器，下列说法正确的是( ) A.变压器只对变化的电流起作用，对恒定电流不起作用 B.变压器不但能改变交变电流的电压，还能改变交变电流的频率 C.正常工作的变压器，当副线圈与用电器断开时，副线圈两端无电压 D.变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小答案 A 二、电能的输送如图3所示，若发电站输出电功率为P ，输电电压为U ，用户得到的电功率为P ′，用户的电压为U ′，输电线总电阻为R .图31.输出电流I ＝P U ＝P ′U ′＝U －U ′R. 2.电压损失 (1)ΔU ＝U －U ′ (2)ΔU ＝IR 3.功率损失 (1)ΔP ＝P －P ′ (2)ΔP ＝I 2R ＝(PU)2R4.减少输电线上电能损失的方法(1)减小输电线的电阻R .由R ＝ρl S知，可加大导线的横截面积、采用电阻率小的材料做导线. (2)减小输电线中的电流.在输电功率一定的情况下，根据P ＝UI ，要减小电流，必须提高输电电压.自测2 从发电站输出的功率为220kW ，输电线的总电阻为0.05Ω，用110V 和11kV 两种电压输电.两种情况下输电线上由电阻造成的电压损失之比为( ) A.100∶1B.1∶100C.1∶10D.10∶1 答案 A解析由题意知输电线上的电流I ＝P U ，则输电线上由电阻造成的电压损失ΔU ＝Ir ＝Pr U，故ΔU 1ΔU 2＝U 2U 1＝11×103110＝1001，故选A.命题点一理想变压器原理例1 (2018·苏锡常镇二模)如图4所示，理想变压器的原线圈接在u ＝2202sinπt (V)的交流电源上，副线圈接有R ＝55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想交流电表.下列说法正确的是( )图4A.电压表的示数为220VB.电流表的示数为2AC.原线圈的输入功率为440WD.副线圈输出交流电的周期为2s 答案 D例2 (2018·南京市、盐城市二模)如图5所示，理想变压器的原、副线圈的匝数比为2∶1，在原、副线圈的回路中分别接有阻值相同的电阻R ，原线圈一侧接有电压为220V 的正弦交流电源，设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻R 上消耗的功率之比为k ，则( )图5A.U ＝110VB.U ＝440VC.k ＝14D.k ＝4答案 C解析变压器的原、副线圈的匝数比为2∶1，则原、副线圈中的电压之比为2∶1，原线圈与R 串联，则U ≠110V，故A 、B 错误；原、副线圈中的电流之比为1∶2，根据P ＝I 2R 可得原、副线圈回路中电阻R 上消耗的功率之比为k ＝14，C 正确，D 错误.拓展点互感器分为电压互感器和电流互感器，两者比较如下：例3 普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图6中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则( )图6A.ab 接MN 、cd 接PQ ，I ab ＜I cdB.ab 接MN 、cd 接PQ ，I ab ＞I cdC.ab 接PQ 、cd 接MN ，I ab ＜I cdD.ab 接PQ 、cd 接MN ，I ab ＞I cd 答案 B解析高压输电线上的电流较大，测量时需把电流变小，即使副线圈中的电流较小，由I 1I 2＝n 2n 1可知n 2较大，n 1较小，所以ab 接MN 、cd 接PQ ，I ab ＞I cd ，选项B 正确.命题点二变压器的动态分析1.匝数比不变的情况(如图7)图7(1)当U 1不变时，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2不变.(2)当负载电阻发生变化时，输出电流I 2变化，I 2决定输入电流I 1，故I 1发生变化. (3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化. 2.负载电阻不变的情况(如图8)图8(1)U 1不变，n 1n 2发生变化，故U 2变化.(2)R 不变，U 2变化，故I 2发生变化.(3)根据P 2＝U 22R，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化.例4 (多选)(2018·常州市一模)如图9所示，理想变压器原、副线圈匝数比为2∶1，原线圈接交流电u＝202sin100πt (V)，保险丝的电阻为1Ω，熔断电流为2A，电表均为理想交流电表.下列说法正确的有( )图9A.电压表V的示数为14.1VB.电流表A1、A2的示数之比为2∶1C.为了安全，滑动变阻器接入电路的最小阻值为4ΩD.将滑动变阻器滑片向上移动，电流表A1的示数减小答案CD解析原线圈电压有效值为U1＝2022V＝20V，根据变压器原理可得U2＝n2n1·U1＝12×20V＝10V，故电压表V的示数为10V，故A错误；根据变压器原理可知，电流大小与匝数成反比，故电流表A1、A2的示数之比为1∶2，故B错误；保险丝的电阻为1Ω，熔断电流为2A，为了安全，滑动变阻器接入电路的最小阻值为R min＝U2I max －r保＝102Ω－1Ω＝4Ω，故C正确；将滑动变阻器滑片向上移动，接入电路的电阻增大，副线圈电流减小，则原线圈的电流也减小，所以电流表A1的示数减小，故D正确.例5 (多选)(2018·南通市、泰州市一模)如图10所示，理想变压器原线圈接电压为220V 的正弦交流电，开关S接1时，原、副线圈的匝数比为11∶1，滑动变阻器接入电路的阻值为10Ω，电压表和电流表均为理想交流电表.下列说法中正确的有( )图10A.变压器输入功率与输出功率之比为1∶1B.1min内滑动变阻器上产生的热量为40JC.仅将S从1拨到2，电流表示数减小D.仅将滑动变阻器的滑片向下滑动，两电表示数均减小答案AC拓展点含二极管的交流电路分析例6 (多选)(2018·镇江市模拟)如图11所示，理想变压器原、副线圈的匝数比n 1∶n 2＝22∶5，电阻R 1＝R 2＝25Ω，D 为理想二极管，原线圈接u ＝2202sin (100πt ) V 的交流电，则( )图11A.此交流电的频率为100HzB.电阻R 1两端的电压为50VC.通过电阻R 2的电流为2AD.变压器的输入功率为150W 答案 BCD命题点三远距离输电1.理清三个回路远距离输电电网的基本结构如图12所示.输电过程的电路被划分为三个独立的回路，即电源回路、输送回路和用户回路.在每个回路中，变压器的原线圈是回路的用电器，而相应的副线圈是下一个回路的电源，每个回路均可应用闭合电路欧姆定律、串并联电路的规律，而变压器的电压、电流、功率关系则是联系不同回路的桥梁.图122.抓住两个物理量的联系(1)理想的升压变压器联系了电源回路和输送回路，由理想变压器原理可得：线圈1(匝数为n 1)和线圈2(匝数为n 2)中各个量间的关系是U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2.(2)理想的降压变压器联系了输送回路和用户回路，由理想变压器原理可得：线圈3(匝数为n 3)和线圈4(匝数为n 4)中各个量间的关系是U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4.3.掌握一个能量守恒定律发电机把机械能转化为电能，并通过导线将能量输送给线圈1，线圈1上的能量就是远程输电的总能量，在输送过程中，先被输送回路上的导线电阻损耗一小部分，剩余的绝大部分通过理想降压变压器和用户回路被用户使用消耗，所以其能量关系为P 1＝P 线损＋P 用户. 例7 (2018·江苏单科·2)采用220kV 高压向远方的城市输电.当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为( )A.55kVB.110kVC.440kVD.880kV答案 C解析输电功率P ＝UI ，U 为输电电压，I 为输电线路中的电流，输电线路损失的功率为P 损＝I 2R ，R 为输电线路的电阻，即P 损＝⎝ ⎛⎭⎪⎫P U 2R ，当输电功率一定时，若输电线路损失的功率变为原来的14，则输电电压为原来的2倍，即为440 kV ，故选项C 正确.变式 (多选)(2018·第二次全国大联考(江苏卷))如图13为远距离输电示意图.发电机输出功率P 恒定，用户消耗的功率为P 用户，理想升压变压器原、副线圈两端的电压分别为U 1和U 2，输电线总电阻为r .下列说法正确的是( )图13A.升压变压器原、副线圈匝数比n 1n 2＝U 1U 2B.将P 下移，用户获得的电压将升高C.输电线上的功率关系为：P ＝P 用户＋U22rD.若U 2提高为原来的10倍，输电线上损失的功率为原来的1100答案 AD解析理想变压器的原、副线圈两端电压与匝数成正比，选项A 正确；将P 下移，降压变压器的原线圈匝数增大，则用户获得的电压将降低，选项B 错误；输电线损耗的功率为(P U 2)2r ，发电机输出功率P 恒定，若U 2提高为原来的10倍，则输电线上损失的功率为原来的1100，而输电线上的功率关系为P ＝P 用户＋(P U 2)2r ，选项C 错误，选项D 正确.1.(2018·如皋市调研)某理想变压器的原、副线圈匝数比为1∶3，原线圈接在1.5V 的干电池上，如图14所示，则副线圈两端电压为( )图14A.0B.0.5VC.1.5VD.4.5V答案 A解析根据题意可知，原线圈接直流电，变压器不能工作，所以副线圈的输出电压为0，故A 正确，B 、C 、D 错误.2.(多选)(2018·南京市三模)如图15甲所示，不计电阻的矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势随时间变化的图象如图乙所示，经原、副线圈匝数比为1∶10的理想变压器给一灯泡供电，如图丙所示，灯泡上标有“220V22W”字样，则( )图15A.t＝0.01s时刻穿过线框回路的磁通量为零B.灯泡中的电流方向每秒钟改变100次C.灯泡正常发光D.电流表示数为2A答案BC3.(2018·南京市、盐城市一模)变压器线圈中的电流越大，所用的导线应当越粗.如图16所示是理想降压变压器，假设它只有一个原线圈和一个副线圈，匝数分别为n1和n2.下列说法中正确的是( )图16A.n1＞n2，原线圈比副线圈的导线粗B.n1＞n2，原线圈比副线圈的导线细C.n1＜n2，原线圈比副线圈的导线粗D.n1＜n2，原线圈比副线圈的导线细答案 B解析由于是降压变压器，所以原线圈匝数要比副线圈匝数多，即n1＞n2，故C、D错误；输入功率等于输出功率，所以副线圈的电流大于原线圈的电流，则较粗导线的线圈应该作为副线圈，故A错误，B正确.4.(2018·扬州市一模)如图17所示为一理想变压器，原线圈接在输出电压为u＝U0sinωt的交流电源两端.电路中R0为定值电阻，V1、V2为理想交流电压表，A1、A2为理想交流电流表.现使滑动变阻器R的滑动触头P向上滑动，下列说法正确的是( )图17A.电压表V1与V2示数的比值将变大B.电流表A1与A2示数的比值将变小C.电压表V1与电流表A1示数的比值变大D.电压表V2与电流表A2示数的比值变小答案 C解析原、副线圈电压之比即电压表V 1与V 2示数之比一定等于原、副线圈匝数的比值，故两电压表示数的比值不变，故A 错误；原、副线圈电流之比即电流表A 1与A 2示数之比一定等于原、副线圈匝数比的反比，故两电流表示数的比值不变，故B 错误；滑动变阻器R 的滑动触头P 向上滑动，则滑动变阻器接入电路的电阻增大，根据闭合电路的欧姆定律可知A 2示数减小，故A 1示数减小，由于U 1不变，故电压表V 1与电流表A 1示数的比值变大，故C 正确；同理，电压表V 2与电流表A 2示数的比值变大，故D 错误.5.(2018·南京师大附中5月模拟)如图18甲所示，理想变压器原、副线圈的匝数比为10∶1，b 是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R ＝10Ω，其余电阻均不计.从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压.下列说法正确的是( )图18A.当单刀双掷开关与a 连接时，电压表的示数为31.1VB.当单刀双掷开关与b 连接且在0.01s 时，电流表示数为4.4AC.当单刀双掷开关由a 拨向b 时，副线圈输出电压的频率变为25HzD.当单刀双掷开关由a 拨向b 时，原线圈的输入功率变小答案 B解析由题图乙可知，交变电压的最大值为E m ＝311V ，周期为T ＝2×10－2s ，频率为f ＝1T＝50Hz ，有效值为U 1＝E m2＝3112V≈220V，当单刀双掷开关与a 连接时，根据电压与匝数成正比，n 1n 2＝U 1U 2＝101，则副线圈的电压为U 2＝22V ，A 错误；当单刀双掷开关与b 连接时，n 1n 2＝51，副线圈电压为U 2′＝44V ，所以副线圈电流为I 2＝4.4A ，电流表示数为电流的有效值，不随时间的变化而变化，所以电流表的示数为4.4A ，B 正确；变压器不会改变交变电流的频率，所以副线圈输出电压的频率为50Hz ，C 错误；当单刀双掷开关由a 拨向b 时，原线圈的匝数变小，所以副线圈的输出电压要变大，电阻R 上消耗的功率变大，原线圈的输入功率也要变大，D 错误.1.(多选)(2018·东台创新学校月考)理想变压器在正常工作时，原、副线圈中相同的物理量是( )A.每匝线圈中磁通量的变化率B.交变电流的频率C.原线圈的输入功率和副线圈的输出功率D.原线圈的感应电动势和副线圈的感应电动势答案ABC解析理想变压器的原线圈的磁通量的变化率与副线圈中磁通量变化率相同，故A正确；变压器不改变交流电的频率，即频率相同，故B正确；理想变压器是理想化模型，一是不计线圈内阻，二是没有漏磁现象，所以原、副线圈的功率相等，故C正确；原线圈的感应电动势和副线圈的感应电动势由输入电压和匝数比决定，故D错误.2.(2018·江苏省高考压轴卷)如图1所示，半径为L＝1m的金属圆环，其半径Oa是铜棒，两者电阻均不计且接触良好.今让Oa以圆心O为轴，以角速度ω＝10rad/s匀速转动，圆环处于垂直于环面向下、磁感应强度为B＝2T的匀强磁场中.从圆心O引出导线，从圆环上接出导线，接到匝数比为n1∶n2＝1∶4的理想变压器原线圈两端.则接在副线圈两端的理想交流电压表的示数为( )图1A.40VB.20VC.80VD.0答案 D解析由于Oa以圆心O为轴，以角速度ω＝10rad/s匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想交流电压表的示数为零，选项D正确.3.(2019·扬州中学月考)如图2是远距离输电的示意图，下列说法正确的是( )图2A.a是升压变压器，b是降压变压器B.a是降压变压器，b是升压变压器C.a的输出电压等于b的输入电压D.a的输出电压等于输电线上损失的电压答案 A解析因能量损失与输送电压的平方成反比，故为了减小电路能量损耗，要用高压送电，到用户要进行降压，故a为升压变压器，b是降压变压器，故A正确，B错误；因输电线有电阻，会有电压损失，故a的输出电压减去输电线上损失的电压等于b的输入电压，故C、D错误.4.(多选)(2018·苏州市期初调研)如图3甲所示，理想变压器原、副线圈的匝数比为2∶1，原线圈两端的交变电压随时间变化规律如图乙所示，灯泡L的额定功率为22W.闭合开关后，灯泡恰能正常发光.电表均为理想电表，则( )图3A.原线圈输入电压的瞬时值表达式为u ＝2202sin100πt (V)B.灯泡的额定电压为110VC.副线圈输出交流电的频率为100HzD.电压表读数为220V ，电流表读数为0.2A答案 AB解析由题图乙可知：交流电的周期T ＝0.02s ，角速度ω＝2πT＝100πrad/s，则原线圈输入电压的瞬时值表达式：u ＝2202sin100πt (V)，故A 正确；原线圈电压的有效值：U 1＝22022V ＝220V ，根据理想变压器电压与匝数成正比，得副线圈两端的电压：U 2＝U 1n 2n 1＝110V ，故B 正确；周期T ＝0.02s ，频率为：f ＝1T＝50Hz ，变压器不改变交流电的频率，所以副线圈输出交流电的频率为50Hz ，故C 错误；原线圈电压有效值为220V ，则电压表的读数为220V ，副线圈电流：I 2＝P 额U 2＝0.2A ，根据理想变压器电流与匝数成反比得：I 1＝n 2I 2n 1＝0.1A ，即电流表读数为0.1A ，故D 错误.5.(2018·东台创新学校月考)如图4所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.V 1和V 2是理想交流电压表，示数分别用U 1和U 2表示；A 1和A 2是理想交流电流表，示数分别用I 1和I 2表示.下列说法正确的是( )图4A.I 1和I 2表示电流的瞬时值B.U 1和U 2表示电压的最大值C.滑片P 向下滑动过程中，U 2不变、I 1变大D.滑片P 向下滑动过程中，U 2变小、I 1变小答案 C解析 I 1和I 2表示电流的有效值，A 错误；U 1和U 2表示电压的有效值，B 错误；输出电压U 2只与输入电压和匝数有关，所以U 2不变，滑片P 向下滑动过程中，总电阻减小，那么副线圈的电流I 2变大，因此原线圈的电流I 1也变大，故C 正确，D 错误.6.(2018·泰州中学开学考)如图5所示的交流电路中，理想变压器原线圈输入电压为U 1，输入功率为P 1，输出功率为P 2，各交流电表均为理想电表.当滑动变阻器R 的滑动触头向下移动时( )图5A.灯L 变亮B.各个电表读数均变大C.因为U 1不变，所以P 1不变D.P 1变大，且始终有P 1＝P 2答案 D解析理想变压器的输出电压由输入电压和原、副线圈匝数比决定，输入电压和匝数比不变，所以输出电压也不会变，输入功率和输出功率始终相等，当滑动变阻器R 的滑动触头向下移动时，滑动变阻器的电阻减小，总电路的电阻减小，所以总电路的电流会变大，消耗的功率将变大，故P 1变大，R 0上的电压变大，所以灯L 的电压变小，电压表的示数变小，所以灯L 变暗，由于总的电流变大，灯L 的电流变小，所以电流表的示数将变大，所以A 、B 、C 错误，D 正确.7.(多选)(2018·江苏省高考压轴卷)如图6甲所示，理想变压器原、副线圈的匝数之比为44∶5，b 是原线圈的抽头，且恰好位于原线圈的中心，S 为单刀双掷开关，负载电阻R ＝25Ω，电表均为理想交流电表，在原线圈c 、d 两端接入如图乙所示的正弦交流电，下列说法中正确的是( )图6A.当S 与a 连接，t ＝1×10－2s 时，电流表的示数为0B.当S 与a 连接，t ＝1.5×10－2s 时，电压表示数为502VC.将S 由a 拨到b 时，电阻R 消耗的功率为100WD.将S 由b 拨到a 时，1s 内电阻R 上电流方向改变100次答案 CD8.(2018·前黄中学检测)如图7甲是远距离输电线路示意图，图乙是用户端电压随时间变化的图象，则( )图7A.发电机产生的交流电的频率是100HzB.降压变压器输出的电压有效值是340VC.输电线的电流仅由输送功率决定D.仅增加升压变压器的副线圈匝数，其他条件不变，输电线上损失的功率减小答案 D解析由题图乙可知交流电的周期T ＝0.02s ，则频率f ＝1T＝50Hz ，变压器不改变交流电的周期与频率，则A错误.由题图乙可知U m＝340V，有效值U有效＝U m2<340V，则B错误.输电线的电流由输送功率和输送电压共同决定，则C错误.当仅增加升压变压器的副线圈匝数时，则输电电压增大，由P＝UI可知，输电电流减小，再由P损＝I2R可知输电线上损失的功率减小，则D正确.9.(多选)(2018·江苏一模)一自耦变压器如图8所示，其a、b端接到一电压不变的交变电源两端，在c、d间接有一定值电阻R1和热敏电阻R t.已知温度升高时R t的阻值变小.电压表均可视为理想交流电表，输电导线的电阻均可忽略不计.则下列说法中正确的是( )图8A.保持滑动触头位置不变，当温度升高时三个电表的示数均变小B.保持滑动触头位置不变，当温度升高时V1、V2的示数不变而V3的示数变小C.保持温度不变，将滑动触头从M点顺时针旋转到N点的过程中三个电表的示数均减小D.保持温度不变，将滑动触头从M点顺时针旋转到N点的过程中V1示数不变而V2、V3示数均减小答案BD解析电压表V1测量的是输入电压的有效值，不会随外界条件的变化而变化，保持滑动触头位置不变，根据变压器原、副线圈的电压之比等于原、副线圈的匝数之比，知电压表V2的示数不变，当温度升高时R t的阻值变小，根据串并联电路的特点可知，V3示数减小，故A错误，B正确；保持温度不变，将滑动触头从M点顺时针旋转到N点的过程中，由于输入电压不变，故V1不变，副线圈的匝数减小，副线圈两端的电压减小，在副线圈中根据电路的串并联特点可知V2、V3示数均减小，故C错误，D正确.10.(多选)普通交流电流表和交流电压表不能直接接在高压输电线路上测电流和电压，通常要通过互感器来连接，现在在图9高压电路输入端已接入两个互感器，原、副线圈的匝数比分别为1∶200和200∶1，图中甲、乙表示电压表或电流表，已知电路中电压表的读数为11V，电流表的读数为1A，则( )图9A.甲电表是电压表，乙电表是电流表B.甲电表是电流表，乙电表是电压表C.图示高压输送电路输电线的总电阻是11ΩD.图示高压输送电路输入的总功率为440kW答案BD11.(多选)(2017·苏锡常镇四市调研)如图10所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的8倍时，两灯泡均能正常发光.则( )图10A.原、副线圈匝数之比为7∶1B.原、副线圈匝数之比为8∶1C.此时a 和b 的电功率之比为1∶1D.此时a 和b 的电功率之比为1∶7答案 AD解析灯泡正常发光，则其电压均为额定电压U 额，则说明原线圈两端电压为7U 额，副线圈两端电压为U 额，则可知，原、副线圈匝数之比为7∶1，故A 正确，B 错误；根据公式I 1I 2＝n 2n 1可得原、副线圈电流之比为1∶7，由于小灯泡两端的电压相等，所以根据公式P ＝UI 可得a 、b 的电功率之比为1∶7，故C 错误，D 正确.12.(2018·南京市学情调研)如图11甲、乙电路输入交变电流的电压u 相同，图乙中理想变压器的原、副线圈的匝数分别为n 1和n 2，若要求甲、乙电路中的电流i 相同，则n 1、n 2、R 1、R 2应满足的关系是( )图11A.n 1R 1＝n 2R 2B.n 2R 1＝n 1R 2C.n 12R 1＝n 22R 2D.n 22R 1＝n 12R 2 答案 D13.(多选)(2018·泰州中学模拟)如图12所示，理想变压器为降压变压器，原线圈通过灯泡L 1与正弦式交流电相连，副线圈通过导线与两个相同的灯泡L 2和L 3相连，开始时开关S 处于断开状态.当S 闭合后，所有灯泡都能发光.下列说法中正确的是( )图12A.灯泡L 1和L 2中的电流有效值可能相等B.灯泡L 2两端的电压变小C.灯泡L 1变亮，灯泡L 2的亮度不变D.变压器原线圈的输入功率不变答案 AB解析因为是降压变压器，n 1>n 2，根据I 1n 1＝I 2n 2可知I 1<I 2，当S 闭合后，I 1等于灯泡L 1的电流，I 2是灯泡L 2和L 3的电流之和，则灯泡L 1、L 2中的电流有效值可能相等，故A 正确；当S闭合后，副线圈回路总电阻变小，输出功率变大，输出电流变大，变压器的输入功率等于输出功率，所以变压器的输入功率变大，输入电流变大，灯泡L1分担的电压变大，灯泡L1变亮，则原线圈两端电压减小，又原、副线圈匝数不变，故副线圈两端电压变小，灯泡L2两端的电压变小，L2变暗，故B正确，C、D错误.。

交变电流、变压器、远距离输电的综合理解与应用(解析版)—2025年高考物理一轮复习考点通关卷(新高考

交变电流、变压器、远距离输电的综合理解与应用建议用时：60分钟交变电流、变压器、远距离输电的综合理解与应用1．（2024·四川成都·三模）如图甲，风力发电装置呈现风车外形，风轮机带动内部匝数为N 的矩形铜质线圈在水平匀强磁场中，以角速度ω绕垂直于磁场的水平转轴OO ¢，顺时针匀速转动产生交流电，发电模型简化为图乙。

已知N 匝线圈产生的感应电动势的最大值为E m 。

则（）A ．线圈转动的快慢不会影响回路中电流的大小B ．当线圈转到图示位置时产生的感应电流方向为ABCDC ．当线圈转到图示位置时磁通量的变化率最小D ．穿过线圈的最大磁通量为mE w【答案】B【详解】A ．根据：E w =又：E I R r=+解得：I =可知线圈转动的快慢会影响回路中电流的大小。

故A 错误；B ．当线圈转到题图示位置时，根据右手定则判断知产生的感应电流方向为ABCD 。

故B 正确；C ．当线圈转到题图示位置时，线圈与中性面垂直，感应电动势最大，磁通量的变化率最大。

故C 错误；D ．由：m m ΦE NBS N w w ==得：m m ΦE N w=故D 错误。

故选B 。

2．（2024·天津蓟州·模拟预测）如图甲所示，线圈在匀强磁场中绕垂直于磁场方向的固定轴转动，穿过线圈的磁通量Φ随时间t T ，线圈产生的电动势的最大值为m E ．则（）A ．在14t T =时，线圈中产生的瞬时电流最大B ．在12t T =时，线圈中的磁通量变化率最小C ．将线圈转速增大2D ．线圈中电动势的瞬时值m 2πcos eE t T æö=ç÷èø【答案】D【详解】A ．在14t T =时，线圈中磁通量最大，磁通量的变化率最小，则产生的瞬时电流为零，故A 错误；B ．在12t T =时，线圈中的磁通量最小，则磁通量的变化率最大，故B 错误；C ．将线圈转速增大2倍，则角速度增大2倍，根据：m E NBS w =，E =可知线圈中感应电动势的有效值增大2倍，故C 错误；D ．0t =时刻磁通量为零，磁通量的变化率最大，感应电动势最大，则线圈中电动势的瞬时值为m 2πcos e E t T æö=ç÷èø故D 正确。

【高考复习】2020版高考物理单元测试交变电流传感器(含答案解析)

2020版高考物理单元测试交变电流传感器1.一电器中的变压器可视为理想变压器，它将220 V交变电流改为110 V，已知变压器原线圈匝数为800，则副线圈匝数为( )A．200 B．400 C．1 600 D．3 2002.关于生活中遇到的各种波，下列说法正确的是( )A．电磁波可以传递信息，声波不能传递信息B．手机在通话时涉及的波既有电磁波又有声波C．太阳光中的可见光和医院“B超”中的超声波传播速度相同D．遥控器发出的红外线波长和医院“CT”中的X射线波长相同3.现代生活中，人们已更多地与电磁波联系在一起，并且越来越依赖于电磁波，关于电磁场和电磁波，以下说法正确的是( )A．把带电体和永磁体放在一起，即可以在其周围空间中产生电磁波B．手机、电视、光纤通信都是通过电磁波来传递信息的C．医院中用于检查病情的“B超”是利用了电磁波的反射原理D．车站、机场安全检查时“透视”行李箱的安检装置是利用红外线实现成像的4.一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P；若把它接在某个正弦式交流电源上，其消耗的电功率为P2.如果电热器电阻不变，则此交流电源输出电压的最大值为( )A．5 V B．5 2 V C．10 V D．10 2 V5.如图所示,一理想变压器的原、副线圈匝数之比为n1∶n2=55∶1,原线圈接电压u=220sin 100πt V的交流电源,电表均为理想电表。

闭合开关后,在滑动变阻器的滑片P从最上端滑到最下端的过程中,下列说法正确的是( )A.副线圈交变电流的频率是100 HzB.电压表的示数为4 VC.滑动变阻器两端的电压先变大后变小D.电流表的示数变小6.假设所有的汽车前窗玻璃和前灯玻璃均按同一要求设置，使司机不仅可以防止对方汽车强光的刺激，也能看清自己车灯发出的光所照亮的物体．以下措施中可行的是( ) A ．前窗玻璃的透振方向是竖直的，车灯玻璃的透振方向是水平的 B ．前窗玻璃的透振方向是竖直的，车灯玻璃的透振方向也是竖直的C ．前窗玻璃的透振方向是斜向右上45°，车灯玻璃的透振方向是斜向左上45°D ．前窗玻璃的透振方向是斜向右上45°，车灯玻璃的透振方向也是斜向右上45°7.如图所示，面积均为S 的单匝线圈绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动，能产生正弦交变电动势e=BS ωsin ωt 的图是( )8.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0 Ω，则外接一只电阻为95.0 Ω的灯泡，如图乙所示，则( )A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡实际消耗的功率为484 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J9. (多选)在远距离输电时，输送的电功率为P ，输电电压为U ，所用导线电阻率为ρ，横截面积为S ，总长度为l ，输电线损失的电功率为P′，用户得到的电功率为P 用，则下列关系式中正确的是( )A ．P ′=U 2S ρlB ．P ′=P 2ρl U 2SC ．P 用=P －U 2S ρlD ．P 用=P ⎝ ⎛⎭⎪⎫1－P ρl U 2S10. (多选)边长为L 的正方形线框在匀强磁场B 中以角速度ω匀速转动，产生的感应电流的最大值为I m ，设灯泡的电阻为R ，其他电阻不计．从如图所示位置开始计时，则( )A ．电路中电流的最大值I m =BL 2ωRB ．电路中电流的瞬时表达式为i=I m sin ωtC ．电流表的读数为I m2D ．灯泡的电功率为I 2m2R11. (多选)如图所示，理想变压器原线圈匝数n 1=1 210，副线圈匝数n 2=121，原线圈电压u=311sin100 πt (V)，负载电阻R=44 Ω，不计电表对电路的影响，各电表的读数应为( )A ．A 1读数为0.05 AB ．V 1读数为311 VC ．A 2读数为0.5 AD ．V 2读数为31.1 V12. (多选)如图所示为某兴趣小组设计的一种发电装置，在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π，磁场均沿半径方向；矩形线圈abcd(d 点未在图中标出)的匝数为N ，其边长ab=cd=l ，bc=ad=2l ；线圈的总电阻为r ，外接电阻为R ；线圈以角速度ω绕中心轴匀速转动，bc 边和ad 边同时进、出磁场．在磁场中，bc 边和cd 边所经过处的磁感应强度大小均为B 、方向始终与两边的运动方向垂直．则( )A ．bc 边和ad 边在磁场中运动时，线圈的感应电动势的大小为NBl 2ωB ．bc 边和ad 边在磁场中运动时，bc 边所受安培力的大小为4N 2B 2l 3ωR ＋rC ．通过R 的电流有效值为2NBl 2ωR ＋rD ．通过R 的电流有效值为4NBl 2ω＋.13.如图所示，交流发电机电动势的有效值E=20 V ，内阻不计，它通过一个R=6 Ω的指示灯连接变压器．变压器输出端并联24只彩色小灯泡，每只灯泡都是“6 V 0.25 W ”，灯泡都正常发光，导线电阻不计．求：(1)降压变压器原、副线圈匝数比； (2)发电机的输出功率．14.1897年，举世闻名的“尼亚加拉”水电站建成，现已使用100多年．当时世界各地都在使用着费用高昂的直流电．而尼亚加拉水电站采用了特斯拉发明的交流电供、输电技术，用高压电实现了远距离供电．若其中某一发电机组设计为：发电机最大输出功率为P=100 kW，输出电压为U1=250 V，用户需要的电压为U2=220 V，输电线电阻为R=10 Ω，若输电线中因生热而损失的功率为输送功率的4%.(1)画出此输电线路的示意图；(2)求在输电线路中设置的升压变压器的原、副线圈的匝数比；(3)求降压变压器的最大输出电流I2(结果保留整数)．答案解析1.答案为：B ；解析：根据变压器的变压规律U 1U 2=n 1n 2，可求副线圈匝数为400，所以选项B 正确．2.答案为：B ；解析：声波、电磁波都能传递能量和信息，选项A 错误；在手机通话过程中，既涉及电磁波又涉及声波，选项B 正确；可见光属于电磁波，“B 超”中的超声波是声波，波速不同，选项C 错误；红外线波长较X 射线波长长，故选项D 错误．3.答案为：B ；解析：要产生电磁波，必须要有变化的磁场与变化的电场，即电磁场，电磁场在介质中传播产生电磁波，A 错误；通过电磁波可以实现各种通信，B 正确；“B 超”是利用了超声波的反射原理，C 错误；车站、机场安全检查时“透视”行李箱的安检装置是利用X 射线实现成像的，D 错误．4.答案为：C ；解析：根据P=U 2R ，对直流电有P=（10 V ）2R ，对正弦式交流电有P 2=U ′2R，所以正弦式交流电的有效值为U′=PR 2=102V ，故交流电源输出电压的最大值U m ′= 2 U ′=10 V ，故选项C 正确，选项A 、B 、D 错误．5.答案为：B ；解析：由电压公式知交变电流的角速度为ω=100πrad/s,则频率f==50Hz,变压器不改变电流的频率,故副线圈交变电流的频率是50Hz,A 错误;原线圈两端的输入电压有效值为220V,由知,副线圈两端电压为U 2=4V,即为电压表的读数,故B 正确;在滑动变阻器的滑片P 从最上端滑到最下端的过程中,电路中的总电阻减小,根据欧姆定律可知,变压器的输出电流增大,则输入的电流也增大,即电流表的示数变大,定值电阻R 两端的电压变大,副线圈两端电压不变,所以滑动变阻器两端电压变小,故C 、D 错误。

2020年高考物理精选专题(含答案详解)10 交变电流变压器传感器的简单应用

2020年高考物理精选专题（含答案详解）一、单选题（共11题；共22分）1.如图所示的电路中，D1、D2是完全相同的灯泡，线圈L的自感系数较大，直流电阻不计。

先闭合开关S，电路稳定后再断开开关S，此时( )A. D1立刻熄灭B. D2立刻熄灭C. D1闪亮一下逐渐熄灭D. D2闪亮一下逐渐熄灭2.如图所示，理想变压器原、副线圈的匝数比为n1：n2=10:1，a、b两点间的电压为u=220√2sin100πt（V），R为可变电阻，P为额定电流1A、用铅锑合金制成的保险丝．为使保险丝中的电流不超过1A，可变电阻R连入电路的最小阻值是（）A. 2.2ΩB. 2.2√2ΩC. 22ΩD. 22√2Ω3.某实验小组模拟远距离输电的原理图如图所示，A、B为理想变压器，R为输电线路的电阻，灯泡L1、L2规格相同，保持变压器A的输入电压不变，开关S断开时，灯泡L1正常发光，则( )A. 仅将滑片P上移，A的输入功率不变B. 仅将滑片P上移，L1变暗C. 仅闭合S，L1、L2均正常发光D. 仅闭合S，A的输入功率不变4.A、B是两个完全相同的电热器，A通以图甲所示的方波交变电流，B通以图乙所示的正弦式交变电流，则两电热器的电功率P A∶P B等于( )A. 5∶4B. 3∶2C. √2∶1D. 2∶15.如图所示，A、B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计。

当开关S 闭合时，下列说法正确的是（）A. A和B一起亮，然后A熄灭B. A和B一起亮，然后A逐渐熄灭C. A比B先亮，然后A熄灭D. B比A先亮，然后A逐渐变亮6.如图所示为远距离交流输电的简化电路图，升压变压器与发电厂相连，降压变压器与用户相连，两变压器均为理想变压器，发电厂输出发电功率P、升压变压器原线圈两端电压和输电线总电阻保持不变。

当升压变压器原副线圈匝数比为k时，用户得到的功率为P1则当升压变压器的原副线圈匝数比为nk时，用户得到的电功率为（）A. (1−n2k2)P+n2k2P1B. (1−n2)P+n2P1C. (1−1n2k2)P+P1n2k2D. (1−1n2k2)P+P1n2k27.如图所示，一理想变压器的原副线圈匝数分别为n1和n2，原线圈输入电压保持不变，副线圈输出端通过开关S接电阻R1和滑动变阻器R，电流表为理想电表，下列说法正确的是（）A. 若S断开，则副线圈输出端电压为零B. 若S闭合，滑动片P向上滑动，则两电流表示数都变小C. 若S闭合，滑动片P向上滑动，则电流表A1示数变大，A2示数变小D. 若S闭合，滑动片P向上滑动，则电流表A1示数不变，A2示数变小8.如图所示，一理想变压器原线圈匝数n1=500匝，副线圈匝数n2=100匝，原线圈中接一交变电源，交变电电压u=220√2sin100πt(V)。

2020高考物理一轮复习专题10交变电流和变压器(解析版)

专题10 交变电流和变压器1．（2020届河南省焦作市高三第三次模拟）如图所示，理想变压器原、副线圈匝数比n 1 ：n 2＝1 ：2，原线圈接电压恒定的正弦交流电，R 1为定值电阻，R 2为滑动变阻器，已知滑动变阻器R 2的最大阻值为定值电阻R 1的5倍。

在滑动变阻器滑片从中点缓慢向上滑动的过程中，下列说法正确的是（）A ．变压器原、副线圈中的电流之比始终为2 ：1B ．定值电阻R 1消耗的功率逐渐增大C ．滑动变阻器R 2消耗的功率先增大后减小D ．变压器副线圈两端的电压逐渐增大【答案】ACD【解析】变压器原、副线圈中的电流之比之和匝数比有关，匝数不变，电流之比不变，A 正确；设输入的交流电有效值为U,原线圈中的电流为I ，根据1221I n I n =可知，副线圈中的电流为12I ，副线圈两端的电压为212IR ，原线圈两端电压为214IR ，则1214U IR IR =+，当滑动变阻器向上移动时，2R 增大，根据 1214U IR IR =+，可知当原线圈中的电流变小，因此电阻1R 消耗的功率变小，B 错误；滑动变阻器2R 消耗的功率为2222111124U U P UI I R R I R R ⎛⎫=-=--+ ⎪⎝⎭，因此当12U I R =，即214R R =时，2R 消耗功率最大，所以当滑动变阻器滑片从中点缓慢向上滑动时，2R 消耗的功率先变大后变小，C 正确；滑动变阻器滑片从中点缓慢向上滑动时，电阻逐渐变大，所以变压器副线圈两端的电压逐渐增大，D 正确。

故选ACD 。

2．（2020届河南省十所名校高三阶段性测试）如图所示的电路中，变压器为理想变压器，定值电阻R 1、R 2、R 3的阻值大小关系为R 2＝R 3＝29R 1。

现在a 、b 两端输入电压有效值恒定的正弦交流电，R 1消耗的功率等于R 2和R 3消耗的功率之和，则变压器原、副线圈的匝数比为（）A ．1：9B ．9：1C ．1：3D ．3：1【答案】D【解析】设原线圈中的电流为I 1，副线圈中的电流为I 2，根据题意可知：22112119I R I R =⨯ 所以122131n I n I ==，故D 正确，ABC 错误。

2020届高考物理冲刺专项训练24 交变电流、变压器 (解析版)

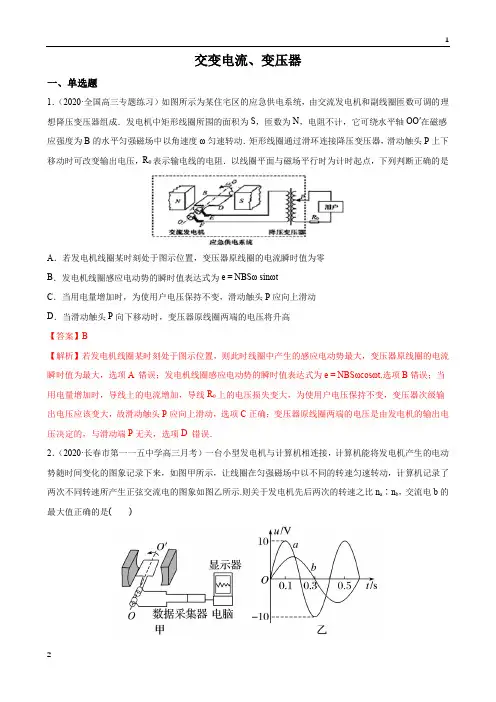

交变电流、变压器一、单选题1．（2020·全国高三专题练习）如图所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R0表示输电线的电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B．发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高【答案】B【解析】若发电机线圈某时刻处于图示位置，则此时线圈中产生的感应电动势最大，变压器原线圈的电流瞬时值为最大，选项A 错误；发电机线圈感应电动势的瞬时值表达式为e = NBSωcosωt,选项B错误；当用电量增加时，导线上的电流增加，导线R0上的电压损失变大，为使用户电压保持不变，变压器次级输出电压应该变大，故滑动触头P应向上滑动，选项C正确；变压器原线圈两端的电压是由发电机的输出电压决定的，与滑动端P无关，选项D 错误．2．（2020·长春市第一一五中学高三月考）一台小型发电机与计算机相连接，计算机能将发电机产生的电动势随时间变化的图象记录下来，如图甲所示，让线圈在匀强磁场中以不同的转速匀速转动，计算机记录了两次不同转速所产生正弦交流电的图象如图乙所示.则关于发电机先后两次的转速之比n a∶n b，交流电b的最大值正确的是()A．3∶2V B．3∶2，20 3VC．2∶3V D．2∶3，20 3V【答案】B【解析】由图可知，a的周期为0.4s；b的周期为0.6s，则由n=1T可知，转速与周期成反比，故曲线a、b对应的线圈转速之比为3：2；曲线a表示的交变电动势最大值是10V，根据E m=nBSω得曲线b表示的交变电动势最大值是203V；故B正确，ACD错误．3．（2019·全国高三专题练习）如图，实验室一台手摇交流发电机，内阻r＝1.0 Ω，外接R＝9.0 Ω的电阻．闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e＝sin10πt(V)，则()A．该交变电流的频率为10 HzB．该电动势的有效值为VC．外接电阻R所消耗的电功率为10 WD．电路中理想交流电流表A的示数为1.0 A【答案】D【解析】交流电的频率，故A错误；该电动势的最大值为102V，故B错误；电压有效值为10V，电路中电流为10119I A A==+，外接电阻R所消耗的电功率为29P I R W==，故C错误，D正确．4．（2020·福建省永春美岭中学高三开学考试）现用电压为380V的正弦式交流电给额定电压为220V的电灯供电，以下电路中不可能使电灯正常发光的有（）A．B．C．D．【答案】D【解析】A、电源电压为380V，由于灯泡与滑动变阻器的部分电阻并联再跟部分电阻串联，则灯泡的电压可能为220V，则灯泡可能正常发光．故A正确．B、同理，灯泡与滑动变阻器的部分电阻并联再跟部分电阻串联，则灯泡的电压可能为220V，则灯泡可能正常发光．故B正确．C、因为原线圈的匝数大于副线圈的匝数，则输出电压小于输入电压，可能小于220V，灯泡可能正常发光．故C正确．D、原线圈的匝数小于副线圈的匝数，则输出电压大于输入电压，则灯泡的电压大于380V，则灯泡被烧坏．故D错误．本题选择不可能正常发光的，故选D．5．（2020·四川省泸县五中高三月考）如图为模拟远距离输电的部分测试电路，a、b端接电压稳定的正弦交变电源，定值电阻阻值分别为R1、R2，且R1<R2，理想变压器的原、副线圈匝数比为k且k<1，电流表、电压表均为理想表，其示数分别用I和U表示。

人教版2020高考物理理想变压器模型试题(含解析)

理想变压器模型李仕才一、理想变压器的几个基本问题（1）理想变压器的构造、作用、原理及特征。

构造：两组线圈（原、副线圈）绕在同一个闭合铁心上构成所谓的变压器。

作用：在办理送电能的过程中改变电压。

原理：其工作原理是利用了电磁感应现象。

特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交流电压。

（2）理想变压器的理想化条件及规律如图所示，在理想变压器的原线圈两端加交流电压U 1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势。

根据法拉第电磁感应定律，有∆∆=∆∆=222111,φεφεn t n 忽略原、副线圈内阻，有 2211,εε==U U 。

另外，考虑到铁心的导磁作用而且忽略漏磁，即认为任意时刻穿过原、副线圈的磁感线条数都相同，于是又有21φφ∆=∆。

由此便可得理想变压器的电压变化规律为2121n n U U =。

在此基础上再忽略变压器自身的能量损失（一般包括了线圈内能量损失和铁心内能量损失这两部分，分别俗称为“铜损”和“铁损”），有21P P =，而111U I P =，222U I P =。

于是又得理想变压器的电流变化规律为1221n n I I =。

由此可见：①理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因素的差别）。

②理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想化条件下的新的表现形式。

（3）多组副线圈理想变压器的规律。

如图所示，原线圈匝数为1n ，两个副线圈的匝数分别为1n 、2n 相应的电压分别为1U 、2U 和3U ，相应的电流分别为1I 、2I 和3I 根据理想变压器的工作原理可得2121n n U U =① 3131n n U U =②可得 3232n n U U =③ 根据出入P P =得：332211I U I U I U +=④将①③代入④得3232221212I n n U I U I n n U +=整理得 332211n I n I n I +=（4）原副线圈的地位原（副）线圈在原（副）线圈回路中所处的地位是充当负载（电源）。

【名师推荐资料】(浙江专版)新2020届高考物理一轮复习第10章交变电流传感器 2 第二节变压器、远距离输

2 第二节变压器、远距离输电及传感器(建议用时：60分钟)一、单项选择题1．用220 V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V ，通过负载的电流图象如图所示，则( )A ．变压器输入功率约为3．9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈匝数比是1∶2D ．负载电流的函数表达式i ＝0．05sin ⎝⎛⎭⎪⎫100πt ＋π2 A 解析：选A ．由题图可知通过负载的电流最大值为I m ＝0．05 A ，周期T ＝0．02 s ，故电流的函数表达式i ＝I m sin 2πTt ＝0．05sin 100πt (A)，D 错误；理想变压器匝数比等于电压比，即 n 1∶n 2＝U 1∶U 2＝2∶1，C 错误；输出电压U 2＝110 V ，其最大值U 2m ＝2U 2＝110 2 V ，B 错误；理想变压器输入功率等于输出功率，即输入功率P ＝I 2U 2＝0.052×110 W ≈3．9 W ，A 正确．2．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流为I 2．则( )A ．用户端的电压为I 1U 1I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 21r D ．输电线路上损失的电功率为I 1U解析：选A ．根据理想变压器的工作原理，得I 1U 1＝I 2U 2，所以用户端的电压U 2＝I 1U 1I 2，选项A 正确；输电线上的电压降U ′＝I 1r ＝U －U 1，选项B 错误；变压器的输入功率P 1＝I 1U －I 21r ＝I 1U 1，选项C 错误；输电线路上损失的功率P ′＝I 21r ＝I 1(U －U 1)，选项D 错误．3．(2018·扬州模拟)如图所示，理想变压器的原线圈接入u ＝11 0002·sin 100πt (V)的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V 880 W ”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50∶1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析：选C ．由题可知，副线圈输出电压U 2＝220 V ＋U r ，n 1n 2＝U 1U 2＝11 000220＋U r ＜501，故A 错误；2πf ＝100π Hz ，f ＝50 Hz ，故B 错误；I 2＝880220A ＝4 A ，故C 正确；由于理想变压器P 入＝P 出＝I 22r ＋880 W ＞880 W ，故D 错误．4．在如图所示的铁芯上绕有4个线圈，匝数之比为n 1∶n 2∶n 3∶n 4＝1∶1∶2∶1，今在线圈1两端接正弦交流电源，下列判断正确的是( )A ．U 1＝U 2＝12U 3＝U 4B ．U 1＝U 2＝12U 3，U 4＝0C ．U 1＝U 2＋U 3＋U 4D ．以上均不对解析：选B ．线圈1、2、3的电压关系遵守变压比公式，线圈4中的磁通量始终为0，不产生感应电动势，故U 4＝0，B 正确．5．(2018·江苏师大附中等四校联考)如图所示是发电厂通过升压变压器进行高压输电，接近用户端时再通过降压变压器降压给用户供电的示意图；图中变压器均可视为理想变压器，图中电表均为理想交流电表；设发电厂输出的电压一定，两条输电线总电阻用R 0表示，变阻器R 相当于用户用电器的总电阻．当用电器增加时，相当于R 变小，则当用电进入高峰时( )A ．电压表V 1、V 2的读数均不变，电流表A 2的读数增大，电流表A 1的读数减小B ．电压表V 3、V 4的读数均减小，电流表A 2的读数增大，电流表A 3的读数减小C ．电压表V 2、V 3的读数之差与电流表A 2的读数的比值不变D ．线路损耗功率不变解析：选C ．因为输入电压和匝数比都不变，电压表V 1、V 2的读数均不变，用电高峰期，电阻减小，电流增大，根据电流比等于匝数比的倒数且匝数比不变知电流都增大，故A 错误；输电线上的电压损失增大，故电压表V 3、V 4的读数均减小，电流表A 2的读数增大，电流表A 3的读数增大，故B 错误；电压表V 2、V 3的读数之差与电流表A 2的读数的比值不变，等于输电线的电阻值，故C 正确；线路上的电流变大，则线路消耗的功率变大，选项D 错误．6．(2018·南通高三调研)如图所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接在频率为50 Hz 的正弦交流电源上，电流表A 为理想电表，副线圈两端接入一只“220 V40 W ”的灯泡，此时灯泡正常发光．则( )A ．电流表的示数为0．18 AB ．电源的输出功率为40 WC ．电源的输出电压为2 200 VD ．副线圈中交变电流的频率为10 Hz解析：选B ．副线圈上的灯泡正常发光，故副线圈上的电流大小为I 2＝P U ＝211 A ，根据I 1I 2＝n 2n 1，可得原线圈上的电流大小为I 1＝255A ≈0．036 A ，故A 项错误；电源的输出功率等于副线圈上消耗的功率，所以电源的输出功率为40 W ，故B 项正确；由U 1U 2＝n 1n 2，输出电压U 2＝220 V ，知U 1＝1 100 V ，故C 项错误；副线圈中电流的频率与原线圈中电流频率相同，故D 项错误．7．如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图象，则( )A ．用户用电器上交流电的频率是100 HzB ．发电机输出交流电的电压有效值是500 VC ．输电线的电流只由降压变压器原副线圈的匝数比决定D ．当用户用电器的总电阻增大时，输电线上损失的功率减小解析：选D ．由u －t 图象可知，交流电的周期T ＝0．02 s ，故频率f ＝1T＝50 Hz ，选项A 错误；交流电的最大值U m ＝500 V ，故有效值U ＝U m2＝250 2 V ，选项B 错误；输电线上的电流由降压变压器副线圈上的电阻和降压变压器原副线圈的匝数比决定，选项C 错误；当用户用电器的总电阻增大时，副线圈上的电流减小，根据I 1I 2＝n 2n 1，原线圈(输电线)上的电流减小，根据P ＝I 21R ，得输电线上损失的功率减小，选项D 正确．8．如图为气流加热装置的示意图，使用电阻丝加热导气管，视变压器为理想变压器．原线圈接入电压有效值恒定的交流电并保持匝数不变，调节触头P ，使输出电压有效值由220 V 降至110 V ．调节前后( )A ．副线圈中的电流比为1∶2B ．副线圈输出功率比为2∶1C ．副线圈的接入匝数比为2∶1D ．原线圈输入功率比为1∶2解析：选C ．根据欧姆定律I ＝U R，U 2由220 V 降至110 V ，副线圈上的电流变为原来的12，即调节前后，副线圈上电流之比为2∶1，选项A 错误；根据P ＝UI 知，U 、I 均变为原来的12时，副线圈上输出的功率变为原来的14，即调节前后副线圈的输出功率之比为4∶1，选项B 错误；根据理想变压器电压与匝数的关系U 1U 2＝n 1n 2，当U 2由220 V 降至110 V 时，n 2变为原来的12，即调节前后副线圈接入的匝数比为2∶1，选项C 正确；根据理想变压器P 入＝P 出，所以原线圈输入功率等于副线圈的输出功率，即调节前后原线圈输入功率之比为4∶1，选项D 错误．9．(2018·江苏八校联考)有一种调压变压器的构造如图所示．线圈AB 绕在一个圆环形的铁芯上，C 、D 之间加上输入电压，转动滑动触头P 就可以调节输出电压．图中A 为交流电流表，V 为交流电压表，R 1、R 2为定值电阻，R 3为滑动变阻器，C 、D 两端接正弦交流电源，变压器可视为理想变压器，则下列说法正确的是( )A ．当R 3不变，滑动触头P 顺时针转动时，电流表读数变小，电压表读数变小B ．当R 3不变，滑动触头P 逆时针转动时，电流表读数变小，电压表读数变小C ．当P 不动，滑动变阻器滑动触头向上滑动时，电流表读数变小，电压表读数变小D ．当P 不动，滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数变大解析：选A ．当R 3不变，P 顺时针转动时，n MN 减小，由U CD U MN ＝n CDn MN，知U MN 减小，则电压、电流表读数均减小，A 项正确，同理知B 项错误；当P 不动时，匝数n MN 不变，输出电压U MN 不变，滑片向上滑动，根据串反并同，得电压表示数变大，电流表示数变小，C 项错误，同理知D 项也错误．二、多项选择题 10．(2018·南京检测)如图，将额定电压为60 V 的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S 后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V 和2．2 A ．以下判断正确的是( )A ．变压器输入功率为484 WB ．通过原线圈的电流的有效值为0．6 AC ．通过副线圈的电流的最大值为2．2 AD ．变压器原、副线圈匝数比n 1∶n 2＝11∶3解析：选BD ．变压器的输入功率P 1＝P 2＝I 2U 2＝2．2×60 W ＝132 W ，选项A 错误；由U 1U 2＝n 1n 2得n 1n 2＝U 1U 2＝22060＝113，选项D 正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2．2 A ＝0．6 A ，选项B 正确；根据I ＝I m2得副线圈上的电流的最大值I 2m ＝2I 2＝2．2 2 A ，选项C 错误．11．如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q 来调节，在副线圈两端连接了定值电阻R 0和滑动变阻器R ，P 为滑动变阻器的滑动触头．在原线圈上加一电压为U 的正弦交流电，则( )A ．保持Q 的位置不动，将P 向上滑动时，电流表读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表读数变小解析：选BC ．保持Q 的位置不动，则U 2不变，将P 向上滑动时，R 接入电路的电阻变大，根据I 2＝U 2R 0＋R知，I 2变小，由I 1I 2＝n 2n 1得I 1也变小，即电流表读数变小，选项A 错误，选项B 正确；保持P 的位置不动，将Q 向上滑动时，U 2变大，则根据P 2＝U 22R 0＋R知副线圈输出功率变大，由P 1＝P 2知，变压器原线圈输入功率P 1变大，而P 1＝I 1U ，输入电压U 一定，I 1变大，即电流表读数变大，选项C 正确，选项D 错误．12．如图所示理想变压器的三个线圈的匝数n 1∶n 2∶n 3＝1∶4∶4，在M 、N 间接正弦交流电源，在a 、b 和c 、d 间接相同的电阻器R ，则( )A ．U 1＝U 2＝4U 3B ．U 2＝U 3＝2U 1C ．I 1＝4I 2＝4I 3D ．P 1＝2P 2＝2P 3解析：选BCD ．由于副线圈有两个相同的铁芯，所以原线圈中的磁通量与副线圈中的磁通量关系为：Φ1＝2Φ2＝2Φ3，磁通量变化率关系为：ΔΦ1Δt ＝2ΔΦ2Δt ＝2ΔΦ3Δt ，故每匝线圈产生的感应电动势关系为：e 1＝2e 2＝2e 3，对理想变压器有：U 1＝n 1e 1，U 2＝n 2e 2，U 3＝n 3e 3，因此，可得：U 1n 1＝2U 2n 2＝2U 3n 3，代入n 1∶n 2∶n 3＝1∶4∶4得U 2＝U 3＝2U 1，故A 错误，B 正确；由能量守恒得：P 1＝P 2＋P 3＝2P 2＝2P 3，D 正确；由I 1U 1＝2I 2U 2＝2I 3U 3得：I 1＝4I 2＝4I 3，C 正确．13．如图，一理想变压器原、副线圈匝数之比为4∶1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R 0，负载电阻的阻值R ＝11R 0，V 是理想电压表．现将负载电阻的阻值减小为R ＝5R 0，保持变压器输入电流不变，此时电压表的读数为5．0 V ，则( )A ．此时原线圈两端电压的最大值约为34 VB ．此时原线圈两端电压的最大值约为24 VC ．原线圈两端原来的电压有效值为68 VD ．原线圈两端原来的电压有效值为48 V解析：选AD ．当负载电阻阻值减小为R ＝5R 0时，根据串并联电路规律，R 两端电压为R 0两端电压的5倍，因为电压表测量R 两端的电压，所以U R 0＝15×5 V ＝1 V ，故副线圈两端电压为U 2＝6 V ，根据公式U 1U 2＝n 1n 2可得此时原线圈两端电压的有效值为U 1＝24 V ，所以此时原线圈两端电压的最大值约为24 2 V ≈34 V ，A 正确、B 错误；因为变化过程中变压器的输入电流不变，所以对于副线圈中变化前后电流也不变，则变化后电压U ′2＝IR 0＋5IR 0，变化前，U 2＝IR 0＋11IR 0＝12IR 0，所以U 2＝2U ′2＝12 V ，根据公式U 1U 2＝n 1n 2可得原线圈两端原来的电压有效值为48 V ，D 正确、C 错误．14．电流互感器和电压互感器如图所示．其中n 1、n 2、n 3、n 4分别为四组线圈的匝数，a 、b 为两只交流电表，则( )A ．A 为电流互感器，且n 1<n 2，a 是电流表B ．A 为电压互感器，且n 1>n 2，a 是电压表C ．B 为电流互感器，且n 3<n 4，b 是电流表D ．B 为电压互感器，且n 3>n 4，b 是电压表解析：选AD ．由题图可知A 为电流互感器，B 为电压互感器，因此a 是电流表，b 是电压表，在A 中，有I 1n 1＝I 2n 2，要把大电流变为小电流，有n 2>n 1；在B 中，有U 3U 4＝n 3n 4，要把高电压变为低电压，则有n 3>n 4；综上所述可知，选项A 、D 正确．15．如图所示的电路中，T 为一降压式自耦调压变压器．开始时灯泡L 正常发光，现在电源电压U 略降低，为使灯泡L 仍能正常发光，可采用的措施是( )A ．将自耦调压变压器的滑片P 适当上滑B ．将自耦调压变压器的滑片P 适当下滑C ．适当增大滑动变阻器R 2的阻值D ．适当减小滑动变阻器R 2的阻值解析：选AC ．若保持负载总电阻不变，电源电压U 略降低时，为使灯泡L 仍能正常发光，只需输出电压U 2保持不变．根据变压比U U 2＝n 1n 2，可得U 2＝n 2n 1U ，由此可知，n 2应增大，自耦调压变压器的滑片P 应适当上滑，选项A 正确，选项B 错误；若保持匝数比不变，根据变压比U U 2＝n 1n 2，可得U 2减小，为使灯泡L 仍能正常发光，加在L 两端的电压应不变，则加在R 1两端的电压应减小，故总电流应减小，负载总电阻应增大，R 2应增大，选项C 正确，选项D 错误．。

2020年高考物理试题分类汇编：交变电流(带详细解析)

2020 年高考物理试题分类汇编：交变电流（带详尽分析）〔全国卷2〕19. 图中为一理想变压器，其原线圈与一电压有效值不变的沟通电源相连：P 为滑动头。

现令P 从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L 两头的电压等于其额定电压为止。

用I 1表示流过原线圈的电流，I 2表示流过灯泡的电流，U 2表示灯泡两头的电压，N 2表示灯泡耗费的电功率〔那个地址的电流、电压均指有效值：电功率指均匀值〕。

以下 4 个图中，可以正确反应相应物理量的变化趋向的是答案： BC分析：副线圈是均匀密绕的且滑动头匀速上滑，讲明副线圈的匝数在均匀增大，由变压器的变压比U 2 n2，得 U 2Ukt 均匀增大〔k为单位时辰增添的匝数〕，C正确。

灯泡两头的电压由零增大时其电U 1 n1 n1阻增大，描绘的伏安特曲线为B。

灯泡的功当先增大的快〔电阻小〕后增大的慢〔电阻大〕，D 错误。

原线圈功率等于灯泡功率是增大的，所以原线圈电流必定增大， A 错误。

【命题企图与考点定位】观察理想变压器和灯泡的伏安特曲线知识。

〔天津卷〕 7.为研究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦沟通电源上，副线圈连结同样的灯泡L 1、 L2，电路中分不接了理想沟通电压表V 1、 V 2和理想沟通电流表A 1， A 2，导线电阻不计，以下列图。

当开关S 闭合后A. A 1示数变大， A 1与 A 2示数的比值不变B. A 1示数变大， A 1与 A 2示数的比值变大C. V 2示数变小， V 1与 V 2示数的比值变大D. V 2示数不变， V 1与 V 2示数的比值不变答案：AD〔重庆卷〕 17. 输入电压为220V，输出电压为36V 的变压器副线圆烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了 5 匝线圈，如题17 图所示，而后将原线圈接到 220V 沟通电源上，测得新绕线圈的端电压为1V，按理想变压器剖析，该变压器烧坏前的原、副线圈匝数分不为：A 1100 、 360B 1100 、180C 2200 、 180D 220 、 360 【答案】 B【分析】对新绕线的理想变压器，依据变压比公式得n3U 1 5 220n1 1100 U 3 1n1U 2 1100 36180 ，B正确。

2020届高考物理计算题复习《变压器综合题》(解析版)

《变压器综合题》一、计算题1.小型水利发电站的发电机输出功率为1000kW，输出电压为500V，输电线总电阻为，为了使输电线损耗功率为发电机输出功率的，需在发电机处设升压变压器，用户所需电压为220V，所以在用户处需安装降压变压器．输电电路图如图所示，求：输电线上的电流．升压变压器的原、副线圈的匝数之比．降压变压器的原、副线圈的匝数之比．2.一台有两个副线圈的变压器，原线圈匝数 100匝．接入电压的电路中．若两副线圈上分别接上“6V，20W”“110V，60W”的两个用电器，并同时正常工作，原线圈的输入电流为多少？3.淮安市某发电厂引进秸秆焚烧发电机设备，该发电机输出功率为40kW，输出电压为400V，用变压比原、副线圈匝数比为：：5的变压器升压后向某小区供电，输电线的总电阻为，到达该小区后再用变压器降为220V．画出输电过程的电路示意图；求输电线上损失的电功率；求降压变压器的变压比：．4.如图所示，矩形线圈abcd匝数匝、面积、电阻不计，处于磁感应强度的匀强磁场中。

线圈通过金属滑环E、F与理想变压器原线圈相连，变压器的副线圈接一只“10V，10W”灯泡。

接在矩形线圈和原线圈间的熔断器允许通过最大电流、电阻忽略不计，现使线圈abcd绕垂直于磁场的轴以角速度匀速转动，灯泡正常发光。

求：线圈abcd中电动势有效值；变压器原、副线圈匝数之比；副线圈中最多可以并联多少盏这样灯泡。

5.一小型发电机通过升压、降压变压器把电能输送给某工厂，已知发电机的输出功率为，输出电压为，升压变压器原、副线圈匝数比为，两个变压器间的输电导线的总电阻为，降压变压器的输出电压为，变压器本身的损耗忽略不计，在输电过程中电抗造成电压的损失不计，求：升压变压器副线圈两端的电压；输电线上损耗的电功率；降压变压器原、副线圈的匝数比。

6.如图所示为理想变压器，三个灯泡、、都标有“6V，6W”，标有“6V，12W”，若它们都能正常发光。

求变压器原、副线圈匝数比；间电压是多少？7.一小型发电机通过升压、降压变压器把电能输送给某工厂，已知发电机的输出功率为为50kW，输出电压为500V，升压变压器原、副线圈匝数比为1：5，两个变压器间的输电导线的总电阻为，降压变压器的输出电压为220V，变压器的损耗忽略，在输电过程中电抗造成电压的损失不计，求：升压变压器副线圈两端的电压；输电线上损耗的电功率；降压变压器原、副线圈的匝数比．该厂安装的都是“220V 40W”的电灯，不考虑其他电器，则允许同时开多少盏灯？8.某学校有一台应急备用发电机，内阻为，升压变压器的匝数比为1：4，降压变压器的匝数比为4：1，输电线的总电阻为，全校22个教室，每个教室用“220V40W”的灯泡6盏，要求所有灯都正常发光，则输电线上损耗的电功率多大？发电机的输出功率多大？发电机的电动势多大？9.如图所示，MN、PQ是两条水平、平行放置的光滑金属导轨，导轨的一端接理想变压器的原线圈，变压器的副线圈与电阻组成闭合回路，变压器的原副线圈匝数之比：：10，导轨宽。

高考物理一轮复习第十章交变电流传感器第二节变压器电能的输送课件

220×0.2 44
A＝1
A，C、D错误；原线圈和副线圈的匝数比nn12
＝II12＝51，A错误，B正确．
答案：B
2．用220 V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图所示，则( )
A.变压器输入功率约为3.9 W B.输出电压的最大值是110 V C.变压器原、副线圈匝数比是1 2 D.负载电流的函数表达式i＝0.05sin(100πt＋π2)A
第十章
交变电流传感器
第二节变压器电能的输送
突破考点01 突破考点02 突破考点03
突破考点04 课时作业高考真题
突破考点01
变压器
自主练透
1.构造和原理(如图所示)
(1)主要构造：由________、________和铁芯组成． (2)工作原理：电磁感应的________现象．
2.基本关系 (1)电压关系：UU12＝________. (2)电流关系：只有一个副线圈时：II12＝________. (3)功率关系：P入＝________. (4)频率关系：原、副线圈中电流的频率相等．
(3)I2变化引起P2变化，根据P1＝P2，可以判断P1的变化．
2.负载电阻不变的情况(如图所示)
(1)U1不变，nn12发生变化，U2变化． (2)R不变，U2变化，I2发生变化． (3)根据P2＝UR22和P1＝P2，可以判断P2变化时，P1发生变化，U1不变时，I1发生变化．
【例1】如下图所示，理想变压器输入端PQ接稳定的交流电源，通过单刀双掷开关S可改变变压器原线圈匝数(图中电压表及电流表皆为理想电表)，则下列说法中正确的是( )
3.几种常用的变压器 (1)自耦变压器——也叫________变压器． (2)互感器 ①电压互感器，用来把高电压变成________； ②电流互感器，用来把大电流变成________．

高考物理新电磁学知识点之交变电流知识点总复习含答案解析

高考物理新电磁学知识点之交变电流知识点总复习含答案解析一、选择题1．如图所示，理想变压器的原线圈接在()2202sin100Vu tπ=的交流电源上，副线圈接有R=110Ω的负载电阻，原、副线圈匝数之比为4∶1，电流表、电压表均为理想电表。

下列说法正确的是A．电流表的读数为2AB．原线圈的输入功率为27.5WC．电压表的读数为77.8VD．副线圈输出交流电的周期为50s2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（）A．线框产生的交变电动势有效值为311VB．线框产生的交变电动势频率为100HzC．0.01st=时线框平面与中性面重合D．0.015st=时线框的磁通量变化率为零3．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEΦB．线框中的电流方向在图示位置发生变化C ．当穿过线框的磁通量为Φm 的时刻，线框中的感应电动势为E mD ．若转动周期减小一半，线框中的感应电动势也减小一半4．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（） A ．55 kV B ．110 kV C ．440 kV D ．880 kV5．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。

已知转动角速度为ω，线圈ABCD 的面积为S ，匝数为N ，内阻为r ，外电路总电阻为R （包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD 为正方向，下列说法正确的是（）A ．线圈产生感应电动势的瞬时值为02sin e NB S t ωω=B ．电路中产生的电流有效值为022()NB S I R r ω=+ C ．外电路的电压峰值为02m NB S R U R r ω=+ D ．1秒内线圈中电流方向改变2ωπ次 6．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ( )A ．t ＝0.005s 时线圈平面与磁场方向平行B ．t ＝0.010s 时线圈的磁通量变化率最大C ．线圈产生的交变电动势频率为100HzD ．线圈产生的交变电动势有效值为311V7．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。

高考物理全国卷2020年高考一轮复习第十四单元交变电流第1讲交变电流的产生和描述练习含解析新人教版

交变电流的产生和描述《交变电流》一章是电磁感应内容的延续,从近几年命题看,高考对本章内容的考查频率一般,主要体现在“三突出”:一是突出考查交变电流的产生过程;二是突出考查交变电流的图象和交变电流的“四值”;三是突出考查变压器及远距离输电。

整体考查难度不大,多以选择题的形式出现。

预计2020年高考对本专题内容的考查仍将通过交变电流的图象考查交变电流的四值、变压器等问题,可能加强对实际问题处理能力的考查,以分值为6分的选择题为主。

第1讲交变电流的产生和描述1 正弦式交变电流的产生及变化规律(1)交变电流的产生①交变电流:电流的大小和方向都做周期性的变化,这种电流叫交变电流,简称交流。

下图为几种交变电流的电流随时间变化的图象。

②正弦式交变电流产生原理:将闭合线圈置于匀强磁场中,并绕垂直于磁场方向的轴做匀速转动,线圈中将产生按正弦规律变化的交变电流。

注意:正弦式交变电流的变化规律与线圈的形状、转动轴处于线圈平面内的位置无关。

③正弦式交变电流产生过程中的两个特殊位置。

图示概念中性面位置与中性面垂直的位置特点B⊥S B∥SΦ=BS,最大Φ=0,最小e=nΔΦΔt=0,最小e=nΔΦΔt=nBSω,最大感应电流为零,方向改变感应电流最大,方向不变(2)正弦式交变电流的变化规律(线圈在中性面位置开始计时) 规律物理量函数表达式图象磁通量Φ=Φm cos ωt=BS cos ωt注意:Φ与线圈匝数无关电动势e=E m sinωt=nBSωsinωt电压u=U m sinωt=REΔR +rsin ωt电流i=I m sinωt=EΔR +rsin ωt宜昌质检)关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是( )。

A.线圈平面每经过中性面一次,感应电流的方向就改变一次,感应电动势的方向不变B.线圈每转动一周,感应电流的方向改变一次C.线圈平面每经过中性面一次,感应电动势和感应电流的方向都改变一次D.线圈每转动一周,感应电动势和感应电流的方向都改变一次【答案】C福州质检)如图所示是某发电机的结构示意图,其中N 、S 是永磁铁的两个磁极,它们的表面呈半圆柱面形状。

[精品]新高考物理专题10交变电流及答案

绝密★启用前高考物专题十考试范围：交变电流一、选择题（本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，有的只有一个选项符合题目要求，有的有多个选项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

）1．如下图所示的四种随时间变的电流图象，其中属于交变电流的是（）2．如右图所示，面积为S 的单匝闭合线框在磁感应强度为B 匀强磁场中，以恒定的角速度ω绕垂直于磁场方向的转轴匀速转动，下列说法中正确的是（）A ．在穿过线框的磁通量为2BS 的时刻，线框中的感应电动势为2ωBS B ．在穿过线框的磁通量为22BS 的时刻，线框中的感应电动势为22ωBS．线框转动四分之一周过程中，感应电动势的平均值为πBS ω2D．线框转动一周过程中，感应电动势的平均值为０3．夏天由于用电器的增多，每年都会出现“用电荒”，只好拉闸限电。

若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是（）A．若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B．若输送电压不变，则用电高峰时输电线损失的功率为正常供电时的2倍．若用电高峰时的输送输电电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D．若用电高峰时的输送输电电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍4．如右图所示，矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框平面处于竖直面内。

下述说法正确的是（）A．当线框由此转过90°时，线框转至中性面，则电流表示为零B．线框通过图中位置瞬间，穿过线框的磁通量最大，感应电流最大．当线框由此转过90°时，穿过线框的磁通量最大，感应电流最大D．若使线框转动的角速度增大一倍，那么通过电流表电流的示也增大一倍5．如右图所示的交变电压是矩形线框在匀强磁场内匀速转动过程中产生的，下列说法中正确的是（）A．交流电压的有效值为25VB．交流电压的最大值为10V，频率为025Hz．001末线框平面平行于磁场，通过线框的磁通量变最快D．002时通过线框的磁通量为零6．如右图甲所示，在闭合的铁芯上绕着两个线圈，两个线圈的匝比1∶∶3。

高考物理纠错笔记交变电流含解析

交变电流一、线圈绕垂直磁场的轴旋转产生的交变电流具有以下特点（1）交变电流的大小与转轴在线圈平面内的具体位置无关,未必是线圈的对称轴；(2）交变电流的最大值与线圈的面积成正比，与线圈的具体形状无关；(3)线圈转动的快慢既影响交变电流的周期和频率，又影响交变电流的最大值。

如图所示，在水平向右的匀强磁场中，一线框绕垂直于磁感线的轴匀速转动,线框通过电刷、圆环、导线等与定值电阻组成闭合回路．t1、t2时刻线框分别转到图甲、乙所示的位置，下列说法正确的是A．t1时刻穿过线框的磁通量最大B．t1时刻电阻中的电流最大,方向从右向左C．t2时刻穿过线框的磁通量变化最快D．t2时刻电阻中的电流最大，方向从右向左【错因分析】分不清线圈是从中性面还是峰值面开始转动的导致错误。

【正确解析】t1时刻,穿过线框的磁通量为零，线框产生的感应电动势最大,电阻中的电流最大，根据楞次定律，通过电阻的电流方向从右向左，A错误,B正确；t2时刻，穿过线框的磁通量最大，线框产生的感应电动势为零，电阻中的电流为零,C、D错误。

【正确答案】B1．图1为一台小型发电机构造示意图，内阻r=5。

0 Ω，外电路电阻R=95 Ω，电路中其余电阻不计。

发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n=100。

转动过程中穿过每匝线圈的磁通量Φ随时间t按正弦规律变化,如图2所示，（π=3。

14,2=1.4）则下列说法不正确的是图1 图2 A．该小型发电机的电动势的最大值为200 VB．t=3.14×10－2s时，磁通量的变化率为2 Wb/sC．t=3.14×10－2s时，串联在外电路中的交流电流表的读数为2 AD．t=3.14×10－2s时，串联在外电路中的交流电流表的读数为1。

4 A2．如图所示，是磁感应强度大小为B 的匀强磁场的左边界，也是一面积为S 的n 匝矩形金属线框的对称轴，若线框以角速度绕与磁感线垂直的转轴匀速转动，并从图示位置（线框与磁感线平行）开始计时，则A ．时，线框中的感应电流最小 B ．时，穿过线框的磁通量变化率最大C ．线框中产生的交变电动势的最大值为D ．线框中产生的交变电动势的有效值为二、对交变电流的理解和应用易出现以下错误（1）只考虑交变电流的产生与规律而忽视了交变电流的结构；（2)不知道计算与热效应有关的物理量时应采用有效值；(3)错误地认为凡是交变电流其电压有效值都可以用m 22U计算。

2020届高考物理计算题复习《交变电流的图像和函数表达式》(解析版)

《交变电流的图像和函数表达式》一、计算题1.如图所示，匀强磁场的磁感应强度B=0.5T，边长L=10cm的正方形线圈abcd共100匝，100匝线圈的总电阻r=1Ω．线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω=2πrad/s，设外电路电阻R=4Ω．求：①转动过程中感应电动势的最大值；②由图示位置（线圈平面与磁感线平行）转过60°角时的瞬时感应电动势；③由图示位置转过60°角的过程中产生的平均感应电动势；④交流电表的示数；⑤转动一周外力做的功．2.如图所示，线圈面积为0.05m2，共100匝，线圈总电阻为1Ω，与阻值为R=9Ω的外电阻相连，线圈在B=T的匀强磁场中绕垂直于磁场方向的OO′轴以转速n=300r/min匀速转动．从线圈处于中性面开始计时，求：（1）线圈转过s时电动势的瞬时值；（2）线圈转过s的过程中，通过电阻的电荷量；（3）线圈匀速转一周外力做的功．3.如图甲为小型旋转电枢式交流发电机的原理图。

其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100，电阻r=10Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与R并联的交流电压表为理想电表。

在t=0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图乙所示正弦规律变化。

求：（1）交流发电机产生的电动势最大值；（2）电路中电压表的示数；（3）R上的热功率。

4.如图所示，矩形线圈abcd的匝数为N=100匝，线圈ab的边长为L1=0.2m，bc的边长为L2=0.25m，在磁感应强度为B=0.4T的匀强磁场中，绕垂直于磁感线且通过线圈中线的OO′轴匀速转动，转动的角速度ω=100rad/s，若线圈自身电阻为r=1Ω，负载电阻R=9Ω。

试求：（1）穿过线圈平面的最大磁通量Φm；（2）感应电动势的最大值E m；（3）设时间t=0时线圈平面与磁感线垂直，写出线圈中感应电动势的瞬时值表达式；（4）1分钟时间内电阻R上产生的焦耳热Q的大小；（5）线圈从图示位置转过90°的过程中，通过R的电荷量。

2020届高考物理考前回顾交变电流与变压器(解析版)

交变电流与变压器知识梳理1. 正弦式交变电流周期与频率（1s ）；表达式：sin （中性面） cos （垂直中性面）；中性面的特点；图像e-t Φ-t E m =NBSω 2. 交变电流的四值峰值（击穿电压）有效值（电功电热电表）瞬时值平均值(计算电荷量)3. 有效值的计算电流的热效应常见电流的有效值4. 电荷量的计算 q ＝N ΔΦR5. 变压器变交流只变电压和电流不变频率和功率（理想）均是有效值6.变压器的基本原理 P 入＝P 出U 1n 1＝U 2n 2 I 1I 2＝n 2n 1P 出决定P 入 U 1决定U 2 I 2决定I 1 即判断电流功率变化先看副线圈，电压变化看原线圈有多个副线圈时,U 1n 1＝U 2n 2＝U 3n 3＝… U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n 。

7. 远距离输电U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，P 1＝P 2I 2＝I 3＝I R ，U 2＝U 3＋ΔU ，P 2＝ΔP ＋P 3U 3U 4＝n 3n 4，I 3I 4＝n 4n 3，P 3＝P 4交变电流与变压器题型梳理<题型1—交变电流的图像规律四值>1. (多选)图甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，Ⓐ为交流电流表，线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图甲所示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是( )A ．电流表的示数为10 AB．线圈转动的角速度为50π rad/sC．t＝0.01 s时，线圈平面与磁场方向平行D．t＝0.02 s时，电阻R中电流的方向自右向左AC[电流表测量的是电路中电流的有效值I＝10 A，选项A正确．由题图乙可知，T＝0.02s，所以ω＝2πT＝100 π rad/s，选项B错误，t＝0.01 s时，电流最大，线圈平面与磁场方向平行，选项C正确．t＝0.02 s时，线圈所处的状态就是图示状况，此时R中电流的方向自左向右，选项D错误．]2.如图所示，矩形线圈abcd与可变电容器C、理想电流表Ⓐ组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，转动的角速度ω＝100πrad/s.线圈的匝数N＝100匝，边长ab＝0.2 m、ad＝0.4 m，电阻不计．磁场只分布在bc边的左侧，磁感应强度大小B＝216πT.电容器放电时间不计．下列说法正确的是()A．该线圈产生的交流电动势峰值为50 VB．该线圈产生的交流电动势有效值为25 2 VC．电容器的耐压值至少为50 VD．电容器的电容C变大时，电流表的示数变小B[该线圈产生的交流电动势峰值E m＝NBSω＝50 2 V，A项错误；因为该线圈产生的交变电流不是完整的正弦式交变电流，只有一半，所以根据有效值的定义E2R×T2＝E′2R T，E＝E m2，联立解得电动势有效值E′＝25 2 V，B项正确，电容器的耐压值至少为50 2 V，C项错误；电容器的电容C变大时，电容器的充放电电流增大，D项错误．]3.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示．产生的交变电动势随时间变化的规律如图乙所示．则下列说法正确的是()A．t＝0.01 s时穿过线框的磁通量最小B．该交变电动势的有效值为11 2 VC ．该交变电动势的瞬时值表达式为e ＝22 2 cos 100 πt (V)D ．电动势瞬时值为22 V 时，线框平面与中性面的夹角为45°D [t ＝0.01 s 时，感应电动势为零，线框位于中性面位置，穿过线框的磁通量最大，A 项错误；由图象知，正弦交变电动势的最大值为U m ＝22 2 V ，故有效值U ＝U m2＝22 V ，B 项错误；t ＝0时，感应电动势为零，故瞬时值表达式应为e ＝22 2 sin 100π t (V)，C 项错误；当e ＝22 V 时，e ＝E m sin θ＝22 V ，解得：θ＝45°，D 项正确．]4. (多选)在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图所示正弦规律变化．设线圈总电阻为2 Ω，则( )A ．t ＝0时，线圈平面平行于磁感线B ．t ＝1 s 时，线圈中的电流改变方向C ．t ＝1.5 s 时，线圈中的感应电动势最大D ．一个周期内，线圈产生的热量为8π2JAD [t ＝0时，穿过线圈的磁通量为零，线圈平面平行于磁感线，故A 正确；每经过一次中性面(线圈平面垂直于磁感线，磁通量有最大值)电流的方向改变一次，t ＝1 s 时，磁通量为零，线圈平面平行于磁感线，故B 错误；t ＝1.5 s 时，磁通量有最大值，但磁通量的变化率为零⎝⎛⎭⎫ΔΦΔt ＝0，根据法拉第电磁感应定律可知线圈中的感应电动势为零，故C 错误；感应电动势的最大值E m ＝NBSω＝N ·Φm ·2πT ＝4π V ，有效值E ＝E m2＝22π V ，一个周期内线圈产生的热量Q ＝E 2RT ＝8π2 J ，故D 正确．] 5. (多选)如图所示，处在垂直于纸面向外、磁感应强度为B 的匀强磁场中的单匝矩形闭合线框MNPQ ，以恒定的角速度ω绕对角线NQ 转动．已知MN 长为l 1，NP 长为l 2，线框电阻为R .t ＝0时刻线框平面与纸面重合，下列说法正确的是( )A ．矩形线框产生的感应电动势有效值为22Bl 1l 2ω B ．矩形线框转过π时的电流为零C．矩形线框转动一周，通过线框任意横截面的电荷量为Bl1l2 RD．矩形线框转过π过程中产生的热量为πB2l21l22ω2RABD[产生正弦式交变电池，最大值为Bl1l2ω，所以有效值E＝22Bl1l2ω，A正确；转过π时，线圈平面与磁场垂直，磁通量最大，感应电动势为0，电流为0，B正确；转过一周通过横截面的电量为0，C错；转过π过程的热量Q＝E2R t＝E2Rπω＝πB2l21l22ω2R，D正确．]6.边长为a的N匝正方形线圈在匀强磁场中绕垂直于磁感线且与线圈在同一平面内的对称轴匀速转动，转速为n，线圈所围面积内的磁通量Φ随时间t变化的规律如图所示，图象中Φ0为已知。

(江浙选考1)2020版高考物理总复习第十二章交变电流第29讲交变电流、变压器课件

通过乙图可以知道电压的最大值为
12
V,故有效值
U=��m2
=
12 2
V=A6 .磁2 铁V,的所转以速B为选1项0 是r/s正确的;周期 T=0.4 s,故 radB/s.,线故圈电两压端的电表达压式的为有效U=值1为2sin6 52πt(VA),所以 C
ω=2��π��
=
2π 0.4
第29讲交变电流、变压器
知识内容
要求
交变电流
c
描述交变电流的物理
量
c
电感和电容对交变电
流的影响
b
变压器
c
电能的输送
c
实验 15:探究变压器
线圈两端的电压与匝
数的关系
-2-
备考方略本章内容考查重点有: 交变电流的有效值、瞬时值,变压器的原理及应用,远距离输电等知识。其中针对变压器的原理及应用的题目出现频率较高,常以选择题的形式考查,也可能与电磁感应知识结合出现在计算题中。
考点一考点二考点三
实验
-10-
A.电流表的示数为10 A
B.线圈转动的角速度为50π rad/s
C.t=0.01 s时,线圈平面与磁场方向平行
D.t=0.02 s时,电阻R中电流的方向自右向左
关闭
电流表测量的是电路中电流的有效值 I=10 A,选项 A 正确;由题图乙可知,T=0.02 s,所以 ω=2��π�� =100π rad/s,选项 B 错误;t=0.01 s 时,电流最大,线圈平面与磁场方向平行,选项 C 正确;t=0.02 s 时,线圈所处的状
-5-
考点一考点二考点三
实验
3.正弦式交变电流的描述

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

故选ACD 。

2．（2020届河南省十所名校高三阶段性测试）如图所示的电路中，变压器为理想变压器，定值电阻R 1、R 2、R 3的阻值大小关系为R 2＝R 3＝29R 1。

故选D 。

3．（2020届吉林省白山市高三二模）在图示电路中，理想变压器原线圈的匝数为220，副线圈的匝数可调，L 1、L 2、L 3和L 4是四个相同的灯泡。

当在a 、b 两端加上瞬时值表达式为2202sin100πu t =(V)的交变电压时，调节副线圈的匝数，使四个灯泡均正常发光。

下列说法正确的是（）A ．变压器副线圈的匝数为440B ．灯泡的额定电压为55VC ．变压器原线圈两端电压为220VD ．穿过变压器原线圈的磁通量变化率的最大值为0.1V【答案】B【解析】四个灯泡均正常发光，说明变压器原、副线圈中的电流相同，根据1221I n I n =。

可得变压器副线圈的匝数12220n n ==，故A 错误；a 、b 两端电压的有效值22022U =V=220V ，设每个灯泡的额定电压为U 0，原线圈两端电压为U 1，则有U=2U 0+U 1，结合11022U n U n =，可得U 0=55V ，U 1=110V ，故B 正确，C 错误；原线圈两端电压的最大值121102m U U ==V ，根据法拉第电磁感应定律有1m U n t ∆Φ=∆，解得穿过原线圈的磁通量变化率的最大值为22t ∆Φ=∆V ，故D 错误。

故选B 。

4．（2020届辽宁省辽阳市高三一模）图甲所示电路中，定值电阻R 1、R 2的阻值分别为20Ω和5Ω闭合开关S 后，通过R 2的正弦交变电流i 随时间t 变化的规律如图乙所示。

下列说法正确的是（）A ．通过R 1的电流的频率为50HzB ．通过R 2的电流最大值为2AC ．R 1两端的电压有效值为20VD ．R 2消耗的电功率为20W【答案】AD【解析】通过R 1的电流的频率等于通过R 2的电流的频率，均为11Hz 50Hz 0.02f T ===，选项A 正确；从图乙可以看出，通过R 2电流的最大值是I m 2A ，有效值为I=2A ，选项B 错误；根据串联电路的特点可知，R 1两端的电压有效值是11220V=40V U IR ==⨯，所以C 错误；R 2消耗的电功率为 222225W=20W P I R ==⨯，故D 正确。

故选AD 。

5．（2020届陕西省渭南市高三质检）一气体放电管，当其两电极间的电压超过5003时，就放电而发光，在它发光的情况下逐渐降低电压，要降到500V 时才熄灭。

放电管两电极不分正负。

现有一正弦交流电源，输出电压峰值为1000V ，频率为50Hz ，若用它给上述放电管供电，则在一小时内放电管实际发光的时间为（）A ．15分钟B ．25分钟C ．30分钟D ．45分钟【答案】C【解析】根据题意该交流电的表达式为sin 2π1000sin100πm U U ft t ==，在前半个周期内，当6T t = 时开始发光，512t T = 时停止发光，发光时间为56124T T t T ∆=-=。

整个周期发光时间为22T t t =∆=，故一个小时内的发光时间为036001800s 30min 2T t T =⨯==，故C 正确ABD 错误。

故选C 。

6．（2020届四川省绵阳市高三四模）如图所示，理想变压器上连接着4个灯泡，灯泡L 1、L 2的额定电压为2U 0，额定电流为2I 0，灯泡L 3、L 4的额定电压为U 0，额定电流为I 0，电压表为理想电压表。

闭合开关K ，4个灯泡刚好正常发光，则（）A ．a 、b 两端的电压为3U 0B ．变压器原、副线圈匝数之比为1：2C ．断开K ，灯泡L 1、L 2都变暗D ．断开K ，电压表的示数不变【答案】BC 【解析】根据理想变压器的匝数比等于电流的反比可得0122102142I n I n I I === 由题意可知，副线圈两端电压为2=U U 0原线圈两端电压为102ab U U U =-根据理想变压器的匝数比等于电压之比可得 00212ab U U U-=解得05ab U U =故A 错误，B 正确；将副线圈等效为原线圈中的回路，则有12212I n I n == 即有1212U U R R= 且112212U n U n == 得等效电阻为1=4R R 由于断开K ，等效电阻变大，等效电路中的电流变小，则灯泡L 1、L 2都变暗，即L 1、L 2两端电压变小，等效电阻两端电压变大，即副线圈两端电压变大，则电压表示数变大，故C 正确，D 错误。

故选BC 。

7．（2020届福建省南平市高三第一次合质检）一矩形导线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的正弦交流电如图甲所示，导线框电阻不计，匝数为100匝，把线框产生的交流电接在图乙中理想变压器原线圈的a 、b 两端，R t 为热电阻(温度升高时，其电阻减小)，R 为定值电阻，电压表和电流表均为理想电表，则A ．线框在匀强磁场中的转速为50r/sB ．在t =1.0×10－2s 时刻，线框平面与磁场方向平行C ．线框转动过程中磁通量变化率最大值为2wb/sD ．R t 处温度升高时，V 1表示数与V 2表示数的比值不变【答案】AC【解析】由图可知线圈产生感应电动势的周期为T=0.02s ，则转速11r/s 50r/s 0.02n T ===，选项A 正确；在t =1.0×10－2s 时刻，感应电动势为零，此时线框平面与磁场方向垂直，选项B 错误；电动势最大值222V m E =，根据m B E n t∆=∆可知线框转动过程中磁通量变化率最大值为 222==0.222Wb/s 100m E B t n ∆=∆，选项C 正确；因为变压器初级电压是不变的，则次级电压不变，当R t 处温度升高时，电阻减小，则次级电流变大，则电阻R 的电压变大，V 2读数减小，而V 1读数不变，则V 1表示数与V 2表示数的比值要变化，选项D 错误；故选AC 。

8．（2020届广东省佛山市高三二模）如图所示，某学习小组模拟远距离输电，手摇发电机产生()102sin8V e t π=稳定的交流电。

通过升、降压比相同（1234::n n n n =）的两个变压器给三个相同的灯泡供电。

若变压器为理想变压器。

则（）A ．闭合开关S 1，灯泡L 1两端电压为10VB ．闭合开关，通过灯泡电流的频率都为4HzC ．开关全闭合时，输电线消耗的电功率最大D ．依次闭合开关S 1、S 2、S 3，直至三个开关全部闭合，在此过程中灯泡L 1越来越亮【答案】BC【解析】升压变压器原线圈电压有效值为11022U =，升压变压器和降压变压器匝数比相同，但因输电导线上有电压损失，可知降压变压器的次级电压小于10V ，即闭合开关S 1，灯泡L 1两端电压小于10V ，选项A 错误；交流电的频率为84Hz 22f ωπππ===，变压器不改变交流电的频率，可知闭合开关，通过灯泡电流的频率都为4Hz，选项B正确；开关全闭合时，降压变压器次级消耗的功率最大，次级电流最大，初级电流也是最大，输电线上的电流最大，根据P=I2r可知，此时输电线消耗的电功率最大，选项C正确；依次闭合开关S1、S2、S3，直至三个开关全部闭合，在此过程导线上的电流越来越大，降压变压器初级电压逐渐减小，次级电压逐渐减小，则灯泡L1两端电压逐渐减小，即L1越来越暗，选项D错误。

故选BC。

9．（2020届广东省茂名市高三第二次综合测试）在匀强磁场中有一不计电阻的单匝矩形线圈，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦交流电；把该交流电输入到图乙中理想变压器的A、B 两端图中的电压表和电流表均为理想交流电表，R t为热敏电阻（温度升高时其电阻减小），R为定值电阻，下列说法正确的是（）A．在图甲的t=0.01s时刻，矩形线圈平面与磁场方向垂直B．变压器原线圈两端电压的瞬时值表达式e=36sin50πt（V）C．R t处温度升高时，电压表V2示数与V1示数的比值变大D．R t处温度升高时，电压表V1示数与电流表A1示数的乘积一定变大【答案】AD【解析】在图甲的t=0．01s时刻，e=0，则磁通量最大，此时矩形线圈平面与磁场方向垂直，故A 正确；根据图甲可知，变压器原线圈两端电压的瞬时值表达式为362sin100V=（），故B错误；u tπ电压表V1的示数为交流电压的有效值即36V不变，副线圈两的电压也不变，在R t处温度升高时, R t 电阻变小，总电阻也变小，总电流变大，R两端电压变大，所以电压表V2的示数变小，所以电压表V2示数与V1示数的比值变小，故C错误；由C项分析要知，由于电流表A2示数变大，所以电流表A1示数变大，电压表V1的示数不变，所以电压表V1示数与电流表A1示数的乘积一定变大，故D正确；故选AD 。
