FM超再生电路
电子管超再生FM收音机操作简单说明
电子管超再生FM收音机操作简单说明：首先请注意，为了运输途中安全，您收到的收音机，大电子管1625（或FU-25）已从机器底板上拔下，是单独包装的。
本机所用耳机，必须使用2200欧母老式高阻抗耳机，不能使用普通低阻耳机。
1．打开收音机包装，小心拆出屏极瓷帽（有连线，注意！），小心打开电子管的包装盒取出1625 (或FU-25)电子管。
注意此电子管有2个比较粗的引脚，请对准底板电子管管座上相应较大的2个插孔，均匀用力将电子管插到底板的插座上（手握住电子管，需用较大的力往下插）。
然后再插上电子管顶部屏极白色瓷帽。
2．参照下面图片提示，在耳机接线柱上接好高阻抗耳机（2*2200欧母,需自备），或用线路输出到功放设备。
这里要注意的是，耳机必须是带有两个香蕉插头的形式，把香蕉插头直接插入接线柱插孔。
如果你的耳机是6.5两芯单插头耳机，需自行改装成两个香蕉插头，或将两条引线直接接入接线柱。
如有问题请旺旺联系我们。
3．在天线接线柱上，接上1米长拖线作为调频接收天线。
4．按图示接线柱位置，接上随机赠送的12V交流电源，注意是交流电源，没有正负之分，所以无需辨别正负极。
5．调节调谐旋钮，并配合屏压调节。
收听FM电台广播。
注：使用高阻耳机时，请将线路输出插头拔出。
电子管调频FM超再生式怀旧收音机频率范围：88~108MHz接收信号：FM调频电路程式：1真空管超再生式+ 1真空管低频放大真空管：6J1-J *1 FU25-J *1输出接口：高阻耳机插口+线路输出（line out 可接电脑声卡)电源：~12V交流输入外形尺寸：190*148*180mm 长*宽*高（含电子管）=====================================================咪咪之影工作室。

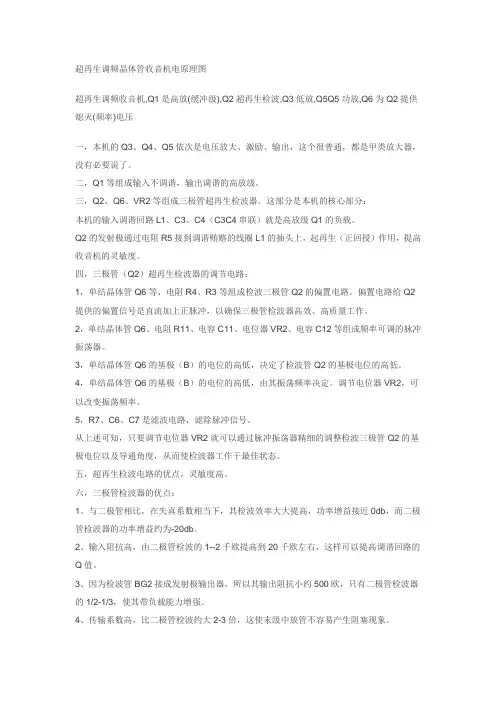

单结超再生调频晶体管收音机电原理图
超再生调频晶体管收音机电原理图超再生调频收音机,Q1是高放(缓冲级),Q2超再生检波,Q3低放,Q5Q5功放,Q6为Q2提供熄灭(频率)电压一，本机的Q3、Q4、Q5依次是电压放大、激励、输出，这个很普通，都是甲类放大器，没有必要说了。
二，Q1等组成输入不调谐，输出调谐的高放级。
三，Q2、Q6、VR2等组成三极管超再生检波器。
这部分是本机的核心部分：本机的输入调谐回路L1、C3、C4（C3C4串联）就是高放级Q1的负载。
Q2的发射极通过电阻R5接到调谐贿赂的线圈L1的抽头上，起再生（正回授）作用，提高收音机的灵敏度。
四，三极管（Q2）超再生检波器的调节电路：1，单结晶体管Q6等、电阻R4、R3等组成检波三极管Q2的偏置电路。
偏置电路给Q2提供的偏置信号是直流加上正脉冲，以确保三极管检波器高效、高质量工作。
2，单结晶体管Q6、电阻R11、电容C11、电位器VR2、电容C12等组成频率可调的脉冲振荡器。
3，单结晶体管Q6的基极（B）的电位的高低，决定了检波管Q2的基极电位的高低。
4，单结晶体管Q6的基极（B）的电位的高低，由其振荡频率决定。
调节电位器VR2，可以改变振荡频率。
5，R7、C6、C7是滤波电路，滤除脉冲信号。
从上述可知，只要调节电位器VR2就可以通过脉冲振荡器精细的调整检波三极管Q2的基极电位以及导通角度，从而使检波器工作于最佳状态。
五，超再生检波电路的优点，灵敏度高。
六，三极管检波器的优点：1、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近0db，而二极管检波器的功率增益约为-20db。
2、输入阻抗高，由二极管检波的1--2千欧提高到20千欧左右，这样可以提高调谐回路的Q值。
3、因为检波管BG2接成发射极输出器，所以其输出阻抗小约500欧，只有二极管检波器的1/2-1/3，使其带负载能力增强。
4、传输系数高，比二极管检波约大2-3倍，这使末级中放管不容易产生阻塞现象。

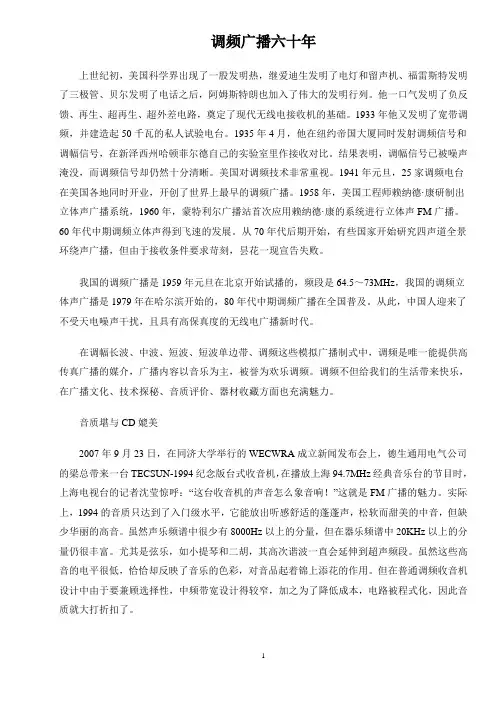

调频广播六十年
调频广播六十年上世纪初，美国科学界出现了一股发明热，继爱迪生发明了电灯和留声机、福雷斯特发明了三极管、贝尔发明了电话之后，阿姆斯特朗也加入了伟大的发明行列。
他一口气发明了负反馈、再生、超再生、超外差电路，奠定了现代无线电接收机的基础。
1933年他又发明了宽带调频，并建造起50千瓦的私人试验电台。
1935年4月，他在纽约帝国大厦同时发射调频信号和调幅信号，在新泽西州哈顿菲尔德自己的实验室里作接收对比。
结果表明，调幅信号已被噪声淹没，而调频信号却仍然十分清晰。
美国对调频技术非常重视。
1941年元旦，25家调频电台在美国各地同时开业，开创了世界上最早的调频广播。
1958年，美国工程师赖纳德·康研制出立体声广播系统，1960年，蒙特利尔广播站首次应用赖纳德·康的系统进行立体声FM广播。
60年代中期调频立体声得到飞速的发展。
从70年代后期开始，有些国家开始研究四声道全景环绕声广播，但由于接收条件要求苛刻，昙花一现宣告失败。
我国的调频广播是1959年元旦在北京开始试播的，频段是64.5～73MHz，我国的调频立体声广播是1979年在哈尔滨开始的，80年代中期调频广播在全国普及。
从此，中国人迎来了不受天电噪声干扰，且具有高保真度的无线电广播新时代。
在调幅长波、中波、短波、短波单边带、调频这些模拟广播制式中，调频是唯一能提供高传真广播的媒介，广播内容以音乐为主，被誉为欢乐调频。
调频不但给我们的生活带来快乐，在广播文化、技术探秘、音质评价、器材收藏方面也充满魅力。
音质堪与CD媲美2007年9月23日，在同济大学举行的WECWRA成立新闻发布会上，德生通用电气公司的梁总带来一台TECSUN-1994纪念版台式收音机，在播放上海94.7MHz经典音乐台的节目时，上海电视台的记者沈莹惊呼：“这台收音机的声音怎么象音响！”这就是FM广播的魅力。
实际上，1994的音质只达到了入门级水平，它能放出听感舒适的蓬蓬声，松软而甜美的中音，但缺少华丽的高音。
超再生原理
超再生接收和ASK发射电路原理超再生接收是编解码电路最常见的一种形式，成本低廉，灵敏度高，电气性能满足一般的应用环境。
除此之外如超外差等也较多见，从根本上说也是一种发展取代的方向。
有一个很重要的概念：超再生接收电路全称“自息/他息灭式再生检波电路”，从这个定义上可以知道1：它归属检波电路的一类；2：它是一个工作在间歇状态的检波电路；3：这个检波电路利用了再生原理。
上图是再生检波的基本图，其中C2起正反馈（再生）作用，R3R2R1共同决定N的工作点。
电路调好时，该检波电路有很高的灵敏度指标。
但当这个检波电路再生分量过强时就会产生高频振荡。
在60、70年代该电路直接用于民用中波收音，该段加上音频放大复用成“再生来复式收音机”。
不敢用于短波，那时的管子fT太低--现在FT大于1G的管子一抓一大把，直接检波效果我看比那些粗制滥造的什么“十波段全球牌收音机”灵敏度指标差不到哪去？（增益值大家可以算出）那时候，不敢用到短波，因是直接检波，故对几M--几十M的信号而言，性能大打折扣。
可以这么理解：干脆把这个电路调到振荡去（增益很高），然后在A点加入个频率低得多的电压，让电路（N）的工作点随该电压的变化简歇振荡工作---这就是超再生电路，这个外加的电压称为熄灭电压。
超再生式接收电路在无信号输入时，由于外界或内在的噪音电压的激发，会产生不规则的杂乱振荡，导致输出极大的噪声，这是超再生电路的一个主要特点。
其原理如下图所示。
超再生电路按熄灭电压来源的不同，可分为他熄式和自熄式两种，这个外加或自生的电压决定了超再生的熄灭频率。
前者采用独立的振荡电路来产生熄灭电压，后者有管子本身兼产生熄灭电压。
自熄式电路简单、经济效率也高相对使用得更为广泛。
以下也主要介绍这种电路形式。
（图2图3图4图6电路参数为对应27MHz，图5对应266MHz频率）。
图2是超再生的祖宗级电路，特点：灵敏度很高，相当于一台有独立本机振荡、一级混频、两级中放的标准超外差接收电路；对晶体管要求不严，允许很低的工作电压（譬如3V）环境仍保持差不多的参数。
用于433MHzISM频带的低功耗超再生接收器
设计师经常选择超再生接收器（super-regenerative receiver）――尽管它的频率不稳定，选择性较差一一用于那些以功耗为主要问题的电池供电短距离无线应用,例如远程无钥匙进入系统、汽车警报、生物医学监视器、传感器网络、计算机外设（参考文献1）。
超再生检测器还能通过斜率检测来解调频率调制信号。
对检测器做调谐，使信号处在检测器电路的选择性曲线的斜面上。
本设计实例介绍了一种功耗低于 1 mW的超再生接收器，它工作在无需许可证的433 MHz ISM（工业/科学/医疗）频带。
在超再生接收器最简单的形式中，它包含一个射频振荡器，该振荡器被一个“猝熄信号"或频率较低的波形定期通断。
当猝熄信号接通振荡器时，振荡开始产生一条指数上升的包络线。
在振荡器的标称频率处施加一个外部信号,就会加快这些振荡的包络线的上升。
从而被猝熄的振荡器的振幅占空比的变化与被施加的射频信号的振幅成比例（图1 ）。
SlGHALOSCIII AlOwOUTPUT帽1,在超即坐检测器中*与无蓿号状况相比.信号的對达会更快堆启动附频攥鵠・超再生检测器能接收调幅信号，并且非常适合于检测OOK（通断键控）数据信号。
超再生检测器构成了一个采样数据系统，即每个猝熄周期都采样并放大射频信号。
为了精确地重新构造原始调制，猝熄发生器的工作频率必须是原始调制信号中最高频率的数倍。
添加一个包络检测器，后面跟一个低通滤波器，就能改善调幅（AM）解调（参考文献2）。
图舊罷再生接收瞩比超外基电路简单许多.图2是超再生接收器电路（图3）的方框图。
该接收器的核心包含一个普通的Colpitts配置LC振荡器,该振荡器的工作频率是由L” L；、C、C、C3的串联共振确定的。
关断晶体管Q的偏置电流，就能猝熄振荡器。
（请注意：增加C和G可改善振荡器的频率稳定性，代价是功耗增加。
）与栅/阴相连的晶体管Q和Q组成了天线放大器，它改善了接收器的噪声系数，并在振荡器和天线之间提供了一定的射频隔离。
超再生接收与超外差接收的异同
超再生接收与超外差接收的异同一、超再生接收电路超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
一般再生检波电路在中波段工作时灵敏度很高，所以常用来制作简易晶体管收音机。
对于工作于短波段的无线遥控或通信设备，再生检波的灵敏度及稳定性都不符合要求。
但超再生检波在短波段却具有很高的灵敏度，在接收弱信号时放大率可达几十万倍。
因此，对于希望电路简单、灵敏度高，而对选择性和信噪比要求不高的简单无线遥控通信设备(如防盗器等产品)，超再生检波电路还是颇有实用价值的。
通常超再生接收机的灵敏度约－85～95DBM，所用器件多，稳定性差，加工复杂。
二、超外差接收电路超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频(一般为465kHz)信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。
超外差接收机灵敏度可达－100～104DBM，而且外围元件少，集成化程度高，适合大规模生产。
超外差接收机有声表稳频和LC稳频的两种，采用LC稳频的灵敏度高可达－104DBM，但是稳定性稍差，而声表稳频的灵敏度约－100DBM，稳定性好。
超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆的，否则对接收灵敏度有很大的影响，要尽可能减少天线根部到发射模块天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连接（天线焊点右侧有一个专门的接地焊点）。
三、超再生与超外差比较超再生式接收机具有电路简单、成本低廉的优点所以被广泛采用，而超外差接收机价格较高，温度适应性强，接收灵敏度更高，而且工作稳定可靠，抗干扰能力强，产品的一致性好，接收机本振辐射低，无二次辐射，性能指标好，容易通过FCC或者CE等标准的检测，符合工业使用规范。
用6K4电子管DIY超再生收音机头，接收范围居然覆盖88
用6K4电子管DIY超再生收音机头，接收范围居然覆盖88春节假期用6K4电子管做了个自灭式超再生收音头（见线路图），接收范围居然覆盖88--108MHz。
过去对“begart”同学多次发贴介绍自己DIY的超再生的调频机接收范围覆盖88~108MHz表示不可理解，经过自己动手制作试听，我彻底服了，有兴趣的同学不妨试试。
天线和调谐线圈：L2用直径2MM裸铜线在直径15MM模具（我用5号电池作模具）上以圈间距离为2MM绕3圈，抽出模具成空芯式线圈，L1用同样线材和同样方法绕1圈，两个线圈之间的距离为2MM（见图4）。
RFC高频阻流圈：用36号漆包线在1W30K的电阻上绕120圈。
C1 5-30P可变电容：我先后用过空气四连中的一个小单连和电台上拆下的空气单连，可能容量大覆盖范围不对收不到台。
后来改用5-30P瓷介微调电容，能收到很多台，覆盖范围可以，但感应电流很大，用起子调台时时大声时沙沙声，漂移相当大，最要命的是起子调好台后正要移开，原先调好的台又沙沙声响了。
最后，我试用“老百姓（广坛名“黑五类”）同学推介的5-20P小空气可变电容（见图5），用塑料管套住动片调谐柄来调谐，效果很好，频率覆盖88-108MHz。
在广州市区收到十多个台。
收音头调试简单，检查接线无误后通电，在L1A点接1米长拖线（我是用50公分长拉杆天线），接着调节R2阻值至最佳点（可先用50K电位器调试），测出阻值后改用接近电阻即可。
我把6K4FM收音头音频输出接到六灯电子管收音机的拾音插座上，而收音头的灯丝和B+电源则从电子管收音机上接过来。
用六灯电子管收音机放音音色悦耳动听。
由于收音头元件少，我把全部元件装到一个交流电插座的底合里。
（见图1、图2、图3、）体会：由于FM收音头调频部分工作在超高频状态，这部分元件宜装在环氧板上，线圈应距离安装板15MM，接点要牢。
全部元件尽量紧靠6K4电子管，且接线尽可能短，以减少分布电容和杂散感应，以利调试6K4.jpg (67.73 KB, 下载次数: 77)线路图6k4-1.jpg (40.66 KB, 下载次数: 49)图16k4-2.jpg (40.35 KB, 下载次数: 47)#p#分页标题#e#图26k4-3.jpg (39.48 KB, 下载次数: 47)图36k4-4.jpg (25.08 KB, 下载次数: 49)图46k4-5.jpg (30.29 KB, 下载次数: 47)图5全机装好后检查接线无误，R2先用100K电位器代替，通电后调节电位器就会听到喇叭有“咝咝”超再生噪声，然后调节可变电容器C 1和调节线圈L2长度（拉长或压短），就会收到广播声，此时“咝咝”的超再生噪声就会被广播声盖去。
超再生接收电路和无线电发射器工作原理
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
这样，在电路的负载上便得到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
超再生接收和ASK发射电路原理
超再生接收和ASK发射电路原理超再生接收是编解码电路最常见的一种形式，成本低廉，灵敏度高，电气性能满足一般的应用环境。
除此之外如超外差等也较多见，从根本上说也是一种发展取代的方向。
有一个很重要的概念：超再生接收电路全称“自息/他息灭式再生检波电路”，从这个定义上可以知道1：它归属检波电路的一类；2：它是一个工作在间歇状态的检波电路；3：这个检波电路利用了再生原理。
上图是再生检波的基本图，其中C2起正反馈（再生）作用，R3R2R1共同决定N的工作点。
电路调好时，该检波电路有很高的灵敏度指标。
但当这个检波电路再生分量过强时就会产生高频振荡。
在60、70年代该电路直接用于民用中波收音，该段加上音频放大复用成“再生来复式收音机”。
不敢用于短波，那时的管子fT太低--现在FT大于1G的管子一抓一大把，直接检波效果我看比那些粗制滥造的什么“十波段全球牌收音机”灵敏度指标差不到哪去？（增益值大家可以算出）那时候，不敢用到短波，因是直接检波，故对几M--几十M的信号而言，性能大打折扣。
可以这么理解：干脆把这个电路调到振荡去（增益很高），然后在A点加入个频率低得多的电压，让电路（N）的工作点随该电压的变化简歇振荡工作---这就是超再生电路，这个外加的电压称为熄灭电压。
超再生式接收电路在无信号输入时，由于外界或内在的噪音电压的激发，会产生不规则的杂乱振荡，导致输出极大的噪声，这是超再生电路的一个主要特点。
其原理如下图所示。
超再生电路按熄灭电压来源的不同，可分为他熄式和自熄式两种，这个外加或自生的电压决定了超再生的熄灭频率。
前者采用独立的振荡电路来产生熄灭电压，后者有管子本身兼产生熄灭电压。
自熄式电路简单、经济效率也高相对使用得更为广泛。
以下也主要介绍这种电路形式。
（图2图3图4图6电路参数为对应27MHz，图5对应266MHz频率）。
图2是超再生的祖宗级电路，特点：灵敏度很高，相当于一台有独立本机振荡、一级混频、两级中放的标准超外差接收电路；对晶体管要求不严，允许很低的工作电压（譬如3V）环境仍保持差不多的参数。
收藏！经典超再生FM接收机电路图，简单到可自制
收藏！经典超再生FM接收机电路图，简单到可自制由分离元件组装的FM接收机中，超再生式具有灵敏度比较高、电路比较简单、制作和调试比较容易。
在很长的一段时间里，超再生式FM接收机，是很多爱好者动手制作必做的机型。
1、电路原理如下图所示，是超再生FM接收机电路图。
超再生FM接收机电路图电路的左边，是高频三极管组成的超再生检波器，能将调频信号变为调幅信号，并检波得到音频信号。
电路的右边，是有VT2和VT3组成的音频放大器，对检波得到的音频信号进行放大，VT3构成射极跟随器输出，以便驱动低阻抗的普通耳机。
超再生的检波原理如下图所示。
超再生的检波原理三极管VT1与极间分布电容C0、谐振回路（L1、C1、C2）、反馈电容C5构成电容反馈式振荡电路。
L2是高频扼流线圈，R2、C6在此处构成阻塞振荡，从而产生控制电压，使电路工作在超再生状态。
调频信号被调谐回路接收后，在回路两端形成与调频信号相对应的电压，经过VT1检波后，在R2上得到音频信号。
2、元器件选择与制作调谐回路L1的自制方法如下图所示。
调谐回路L1的制作用直径1.5mm的镀银铜线（如无法找到，普通单股铜丝也行，只是效果稍差。
）在直径10mm的钻头柄上绕2匝，匝间距1mm，然后脱胎成空心线圈。
高频扼流线圈L2的自制方法如下图所示。
高频扼流线圈L2的自制方法用直径0.1mm左右的高强度漆包线，在一个200kΩ的电阻上，密绕50匝，线圈的引线焊在电阻的引脚上。
其余部分没有特别之处，用常规方法自制即可。
3、电路调试电路调试第一步，调试工作点。
如下图所示，是调节VT3和VT1的工作点。
调节VT3和VT1的工作点调节R3使VT3的集电极电流在10mA左右。
调节R1使VT1的集电极电流在1.8mA左右。
此时转动可变电容C1，应该能听到“丝丝”白噪声，说明VT1已经起振，电路进入工作状态，如果没有起振，可以重新调节R1，直到起振。
电路调试第二步，调整覆盖频率。
这个调整，如果有信号发生器，会比较容易，如果没有，只能配合一台收音机来参照调整。
远距离FM调频发射电路
远距离FM调频发射电路本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。
电路简单易制，只要焊接无误即可工作，电路原理见图１所示。
图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。
如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。
需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。
专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。
电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。
天线一定要架好后再上电。
电路的工作电流约２５±５ｍＡ。
如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。
电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。
新颖的调频接收机本文介绍的调频接收机利用超再生调频接收原理，因采用了高增益微型集成电路，故电路简单新颖。
接收效果达到一般调频接收机的水平，同时克服了超再生接收机选择性差、噪声大等缺点，又保持了灵敏度高、耗电少、线路简单和成本低(元件费用不足5元)等优点。
适合电子爱好者制作。
该机的电路原理图如图所示。
由超再生调频接收、FM-AM变换部分、调幅检波及低放电路组成。
调频波的超再生接收，实际上就是将调频波转换成调幅波，同时对调幅波进行包络检波以得到低频信号。
图中的三极管VTl及外围元件组成典型的超再生调频接收电路，并将调频波信号转换成调幅信号以及进行包络检波输出音频信号。
收藏！超灵敏，1.5V，FM调频收音机电路图。
收藏！超灵敏，1.5V，FM调频收音机电路图。
这个电路图，摘自一本老杂志，个人认为可以收藏起来，以后做来测试一下。
超灵敏，1.5V，FM调频收音机电路图，如下图所示：超灵敏，1.5V，FM调频收音机电路图工作原理：电路工作在超再生检波模式。
主要由VT1、C1、R1、C2和LC回路等组成。
超再生电路其实是一个电容三点式振荡器，由于有C2、R1组成的回路，振荡器处于间歇振荡工作状态。
间歇频率由C2、R1决定。
间歇频率高时，则间歇周期短，间歇振荡很难达到高的振幅，灵敏度低，因此，电路的抗干扰性较好。
间歇频率低时，则间歇周期长，间歇振荡容易达到高的振幅，灵敏度高，因此，电路的抗干扰性较差。
在无外来信号时，C2、R1回路可产生60~100kHz的熄灭频率，因此，当没有电台信号时，听到的流水噪声，主要是电路本身的熄灭频率干扰造成的。
可变电容C0、L1构成并联调谐回路，通过调节C0可以改变谐振频率，使电台频率与LC回路达到谐振状态，此时，LC回路两端输出幅度相应变化的幅调调频波，由于电路本身的LC振荡电压远远大于L1感应到的微弱电台信号，电台信号与强大的LC振荡电压混合在一起，因此无需任何外拉天线，就能获得相当高的接收灵敏度，电路中内置天线L4和印刷板天线，起到增强接收信号的作用。
音频信号由C5耦合到VT2、VT3组成的低频放大电路进行放大，推动耳机发声。
在没有电台信号时，会有较大的“沙沙”噪声，属于正常现象，收到电台信号后就会消失或者明显降低。
由于高频阻流线圈L1的阻断作用，高频成分只能通过C1返回信号输入端VT1集电极，从而加大了输入信号的强度，信号被反复放大，这样的作用，被叫做'超再生’。
用一节电池供电（1.5V）整个电路电流在4mA左右，非常省电。
空芯线圈L1用直径0.6mm的漆包线，在水性笔芯上绕6匝。
高频扼流线圈L2、L3可以使用10uH的色环电感。
可调电容C0用30pF的调频双联可变电容。
超再生数据通讯产品电路结构与调试
一
由 品 大 多 是 工作 在 ３ ５ Ｈ ～ ３ ＭＨ １ Ｍ ｚ ４ ３ ｚ的键 荡 器 或 编 码 ｌ 生 的低 频 脉 冲 信 号 去调 收到 控 制 信 号 时 ， 于 受 外界 杂散 信 号 的 Ｃ产 干扰 和 电路 自身 的热 噪 动 ， 生一 种 特 有 产 控调 制 、 移键 控 、 移 键 控 产 品 ， 以超 制 高 频 ， 一 种 开 关调 制 方 式 ， 为 Ｏ 频 幅 而 是 称 ＯＫ 的噪 声 ，ｑ Ⅱ 超噪 声 ， 这个噪声 的频率范 围 再生检波接收的产品又居于首位 ， 特别是 （ 控 ） 制 方 式 。 １中 Ｑ１ Ｌ 、 ４ Ｒ 、 键 调 图 、２Ｃ 、３ Ｙ ．～ ｋ ｚ 听 沙 组 成 的 Ｓ Ｐ模 式 的振 荡 电路 ，它 能 产 生 为 ０３ ５ Ｈ ， 起 来 像 流 水 似 的 “ 沙 ” Ｗ 声 。 因此 ， 也称 这 种 电路 为超 噪声 再 生 电 超 再 生 电 路 由于 电路 结 构简 单 、 敏 等 幅 振 荡 的 高 频 载 频 信 号 （ 般 在 灵 一 图 ） 度 高、 耗 低、 试简单 、 本低 ， 功 调 成 因此 在 ２ Ｍ Ｈｚ １ ０ Ｈｚ ３１ Ｍ Ｈｚ 及 ４５ Ｍ Ｈ 路 （ ３ 。 ７ 、 Ｍ ５ 、 ５ ０ ｚ 超 再 生 电路 能 接 收 调 幅 信 号 ， 并且 非 。 些低小功率 的产品 中大多使 用这类 电 的几 个频 段 ） （ 数据信号。 路 。正 是 因为 这 种 电路 有 以上优 越 性 ， 很 Ｕ １是 编 码 ｌ 它 内部 输 出 编 码 信号 常适合于检测 ０ＯＫ 通断键控 ） Ｃ， 多 中 小 型 工 厂 及 一 些 作 坊 式 工 厂 都 使 用 《 频 调 制 信 号 ）Ｑ２为调 制 管 。 由 Ｕ１的 超再 生检 波机构成 了一个采样数据系统 ， 低 ， 玩具 类产 品。
单管超再生式调频收音机电路图及制作
单管超再生式调频收音机电路图及制作在50年代末60年代初，出现了几种简单超再生的架构。
作者在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。
这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。
电路布局由于这是个超再生的设计，因此元件的布局相当重要。
调谐电容C3有三个引脚，把它的转轴面对你，引脚朝上，中间这个脚接地，左边的引脚接L1，右边的一个引脚悬空。
将L1尽量地靠近C3，但是尽量远离您的手可能会靠近的位置。
假如您的手过分接近L1的话，调谐起来会非常困难。
电感天线L1的制作L1决定了收音机的频率，就和天线一样，在超再生电路中是一个主要的调整元件。
尽管是个很重要的工作，但是非常容易操作，任意找一个直径0.5英寸圆柱体做模架，用20号的裸铜线，（其他的导线也可以，但是要能保持一定的形状）密绕6圈，然后脱胎，将线圈拉长至1英寸。
在线圈的中点上焊上C2，线圈的引脚焊到PCB板子上的时候，要注意线圈与板子之间要留有空隙。
制作与调试如果接线正确，您可能会碰上四种可能：1 收到电台，2 很大的噪声3 啸叫声4 什么也没有。
如果您听到电台，那么这是个不错的开端。
用另一个FM收音机来比较您的频率误差，可以调节L1和C1来修正。
假如您听到很大的噪声，您大致应该可以收到电台。
仔细调节C3看能收到什么。
如果您听到啸叫声或什么也没听到，，那是电路振荡的太强或太弱。
可将L1拉长或压缩。
再次检查电路是否连接正确，如果没有改善，您就需要改变R4，将R4改为20K或者换上一个50K，最好是一个可变电阻。
调节R4直到可以稳定地接收到电台为止。
一旦电路正常工作了，再将可变电阻换下，换上一个相同阻值的固定电阻。
超再生接收电路详解
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
超再生接收电路详解
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
这样，在电路的负载上便得到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
DIY简易超再生航空频段FM两波段接收机
DIY简易超再生航空频段FM两波段接收机本帖最后由 suhonggui 于 2014-8-5 17:03 编辑
这是在普通超再生接收机电路的基础上将调谐电路稍加修改，就可以使普通超再生接收机成为普通调频段/航空频段的两波段接收机，当波段开关K1闭合时将C3并入调谐回路，此时为普通FM频段，同时通过调整微调电容C2的容量，使普通FM频段覆盖在87--108MHz。
当波段开关断开时，C3退出调谐回路，同时使谐振频率升高，此时为航空频段，其谐振频率为104--140MHz。
由于采用5--20P的可变电容器，从而使FM频段和航空频段的覆盖更加准确和均匀。
为了超再生电路能在87—140MHz较宽频率范围内间歇频率的稳定，通过实验，将C7的容量取值为2200P时，能保证普通FM频段低端不停震，同时也提高了航空频段的振荡强度和稳定性，从而也提升了航空频的灵敏度。
此超再生航空频段/普通FM两波段接收机，其频率范围从87—140MH能准确覆盖，既可以收听普通调频广播，又可以接收机场气象播音和机长与塔台的通话，且航空频段的灵敏度比普通FM频段的灵敏度还要高。
由于航空塔台的功率一般比较小，所以离机场较远的地方就需加简易天线才能接收，加天线方法是：采用一根3-5米长的普通胶皮导线，或网线内的一根导线做天线，但不要将导线的外皮剥掉，将导线的一头夹在镀银线圈的中间，导线的金属千万不要接触镀银线圈，再将另一头丢出窗外，但这个窗外的方位应是机场的方向。
这个接收机的耳机插座是带自锁开关的，当耳机插入时接通电源，当耳机拔出时自动断开电源。
此电路是单声道，用手机耳机听只能一只耳机响。
此电路简单且稳定性好，基本无人体感应，此机既能做普通FM收音机使用，也可以做航空接收机使用，所以可玩性很高。
超再生电路原理和分析
■■■超再生电路原理和分析■■■【原创骚包帖，求授精】看到大家讨论超再生电路，很多人都不明白其具体工作原理，只知道大概，值此长夜漫漫无心睡眠之际，特骚包一把，写点小小的分析心得，希望对初学者有所帮助。
我们知道普通的再生式电路，是利用正反馈来加强输入信号，而超再生电路确实用输入信号来影响本地振荡信号，因此得名。
拿最经典的超再生电路来说吧，如下图所示：超再生电路本质上是一个电容三点振荡器，我们先来分析它。
电路是典型的共基电路，晶体管的B和C之间通过交流连接L3和C12，电容C9和BE之间的结电容构成分压反馈，形成三点式。
振荡器。
L4用来隔绝振荡频率与地之间的连通。
振荡器工作时，随着振荡幅度增加，晶体管电流Ice增加，这个Ice流过R12，会使R12两端电压成增长趋势，而C11两端电压已经建立（静态工作点建立时建立的），无法突变，因此改电流对C11充电，使其两端电压升高，晶体管BE电压下降，工作点开始降低，当降低到一定程度，电路开始停振，Ice随振荡逐渐停止而减小，这使得R12两端电压成减小趋势，C11开始通过R12放电，C11两端电压降低，晶体管工作电提升，振荡幅度开始回升，重复前面的过程，因此振荡器工作在一个间歇振荡状态，振荡的波形类似有三角波或类似方波包络线的调幅信号，间歇频率由C11和R12决定，约为它们乘积的倒数。
C11和R12两端的电压为类似类似方波或三角波（这个与原始静态工作点有关，原始静态工作点高，振荡建立快，C11很快冲点饱和，此时电路为平衡状态，振幅不便，一段时间后振幅开始跌落，如果振荡建立慢，则未到最大振幅就开始跌落，此时为三角波形），经过后面的电感电容网络滤波后，理论上为直流电压（为什么是理论上，后面讲），以下简称R12C11为RC，L2C12为LC。
此电路为自熄式，间歇频率由自身提供，与振荡频率牵连比较大，较难调整，如果间歇频率由外部输入，则称他熄式，这种电路的间歇频率波形可以用标准方波，效果更好。
