超再生原理
超再生接收电路原理
求教！！无线接收电路分析谁能帮我分析一下这张电路图，是一个超再生接收电路，图是网上的，但没什么具体分析（搜无线发射接收电路，或PT2262/2272电路等可找到）。
我想知道这个电路是怎么解调信号的，接收的应该是ASK调制的信号。
前面两个三极管的电路分别有什么做用，还有那个LM358（是一个运放的芯片）这样接有什么作用，最后就是从LM358的1号脚输出到2272芯片，这个就不用管它了，就是求前面电路的分析，谢谢ASK指的是振幅键控方式。
这种调制方式是根据信号的不同，调制信号的幅度。
此处的LM358的123脚及外围下称后比较器（同相滞回电压比较器），LM358的567脚及外围下称前放大器。
超再生接收电路原理：它实际上是一个受间歇振荡控制的高频振荡器（自熄振荡器），这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡又是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
自熄振荡器通俗的说就是有一点震荡，然后马上熄灭，过一会又振荡，这个周期频率一般有上百Khz。
这样脆弱的环境容易让其跟着外加同频率信号的幅度一起增大减小，因此灵敏度高。
但是调试起来就相当麻烦了，可以试试看。
只要工作点找准了，还是好用的。
此电路有很高的增益，在未收到控制信号时，由于受外界及自身，产生一种特有的超噪声，这个噪声的频率范围为0.3~5kHz之间。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号。
当有控制信号到来时，电路谐振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制（是信号的幅度）。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高，后比较器输出1电平；反之，得到的控制电压也低，后比较器输出0电平。
这样，在电路的负载上便得到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
超再生调频收音机(RDS)
制作所需工具表：
工具名称
电烙铁 万用表 焊锡 松香 斜口钳 尖头钳 十字螺丝刀 一字螺丝刀 镊子 电钻 安装过程：
焊接元器件 测量元器件 焊接材料 助焊材料
元件名称
元件型号
元件参数/功能
VT1 VT2 VT3 R1 R2 R3 C1 C2 C3 C4 C7 C5 C6
9018 9014 9012 200K 1K 510K 270Р 43Р 0.01μ 10μ 8Р 1000Р
可调电容
C8 C9 S JACK
4700Р 47μ
小型开关 耳机插座
调谐回路线圈 L1 需自制，如下图 L1。用直径 1.5mm 的镀银铜线（如无镀银线，普通单股铜丝也可，只是 效果稍差些），在直径 10mm 的圆棒上间绕 2 圈 ,匝间间距 1mm ,脱胎成为空心线圈。
所示把打叉的地方断开将万用表置于直流10ma档调节电阻r3的阻值使vt3集电极电流为10ma左右再将万用表如下图的调试点2所示把打叉的地方断开将万用表置于直流10ma档调节电阻r1的阻值使vt1集电极电流为18ma左右这时转动可变电容器c1应能听到咝咝的水流声说明vt1已起振电路工作正常如电路未起振可重新调节r1使其起振

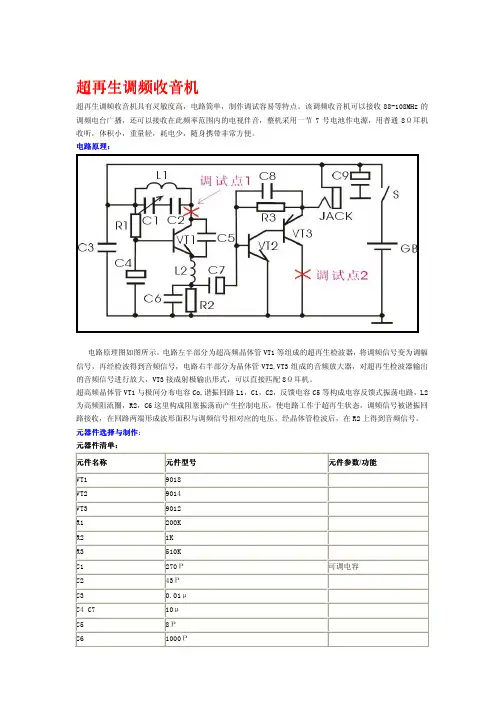

超再生调频收音机
超再生调频收音机具有灵敏度高，电路简单，制作调试容易等特点。该调频收音机可以接收 88-108MHz 的 调频电台广播，还可以接收在此频率范围内的电视伴音，整机采用一节 7 号电池作电源，用普通 8Ω耳机 收听，体积小，重量轻，耗电少，随身携带非常方便。 电路原理：
单结超再生调频晶体管收音机电原理图
超再生调频晶体管收音机电原理图超再生调频收音机,Q1是高放(缓冲级),Q2超再生检波,Q3低放,Q5Q5功放,Q6为Q2提供熄灭(频率)电压一，本机的Q3、Q4、Q5依次是电压放大、激励、输出，这个很普通，都是甲类放大器，没有必要说了。
二，Q1等组成输入不调谐，输出调谐的高放级。
三，Q2、Q6、VR2等组成三极管超再生检波器。
这部分是本机的核心部分：本机的输入调谐回路L1、C3、C4（C3C4串联）就是高放级Q1的负载。
Q2的发射极通过电阻R5接到调谐贿赂的线圈L1的抽头上，起再生（正回授）作用，提高收音机的灵敏度。
四，三极管（Q2）超再生检波器的调节电路：1，单结晶体管Q6等、电阻R4、R3等组成检波三极管Q2的偏置电路。
偏置电路给Q2提供的偏置信号是直流加上正脉冲，以确保三极管检波器高效、高质量工作。
2，单结晶体管Q6、电阻R11、电容C11、电位器VR2、电容C12等组成频率可调的脉冲振荡器。
3，单结晶体管Q6的基极（B）的电位的高低，决定了检波管Q2的基极电位的高低。
4，单结晶体管Q6的基极（B）的电位的高低，由其振荡频率决定。
调节电位器VR2，可以改变振荡频率。
5，R7、C6、C7是滤波电路，滤除脉冲信号。
从上述可知，只要调节电位器VR2就可以通过脉冲振荡器精细的调整检波三极管Q2的基极电位以及导通角度，从而使检波器工作于最佳状态。
五，超再生检波电路的优点，灵敏度高。
六，三极管检波器的优点：1、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近0db，而二极管检波器的功率增益约为-20db。
2、输入阻抗高，由二极管检波的1--2千欧提高到20千欧左右，这样可以提高调谐回路的Q值。
3、因为检波管BG2接成发射极输出器，所以其输出阻抗小约500欧，只有二极管检波器的1/2-1/3，使其带负载能力增强。
4、传输系数高，比二极管检波约大2-3倍，这使末级中放管不容易产生阻塞现象。
再生的原理
再生的原理嘿，朋友！咱今天来聊聊这神奇的“再生的原理”。
你想想啊，大自然里有好多能再生的神奇家伙。
就像壁虎，尾巴断了能重新长出来，这是不是很奇妙？那这背后到底是啥原理呢？其实啊，再生就像是一个神秘的魔法，但它也有自己的规律。
这就好比盖房子，得有合适的材料、精准的图纸，还有熟练的工人。
对于生物来说，细胞就是那盖房子的材料。
细胞可是个厉害的角色！它们有的负责修复受损的部分，有的能分化成新的组织和器官。
就像一支训练有素的军队，每个细胞都知道自己的任务。
比如说，一些低等生物，像蚯蚓，切成几段都能活，为啥？因为它们的身体里有大量的干细胞。
这些干细胞就像一个个万能的建筑工人，哪里需要建设，它们就往哪里去。
再看看人类，咱们的再生能力相对就弱了些。
比如说肝脏，在一定程度上能自我修复，但也没法像壁虎尾巴那样神奇地重新长出来。
这是为啥呢？因为咱们身体的细胞分工太明确啦，不像那些低等生物的细胞那么“全能”。
不过，科学家们一直在努力研究再生的秘密，说不定哪天就能让咱们人类也拥有像壁虎一样强大的再生能力呢！那再生的原理到底能给我们带来啥好处呢？假如我们能掌握再生的技术，那些因为意外失去肢体的人，不就能重新拥有完整的身体了吗？这难道不是一件超级棒的事情？还有啊，如果器官能够再生，那些等待器官移植的病人，不就不用苦苦等待了吗？这就像是在黑暗中突然看到了光明，给了无数人希望。
你说，如果未来我们真的能随意让身体的各个部分再生，那世界会变成啥样？会不会大家都不再害怕受伤和生病？总之，再生的原理是大自然赋予生命的神奇能力，虽然我们还没有完全掌握，但每一次的探索都让我们离这个神奇的秘密更近一步。
让我们期待着那一天的到来，期待着再生的技术能为人类带来更多的福祉！。
超再生接收机原理
超再生接收机原理超再生接收机的原理是基于再生放大器的工作原理。
再生放大器是一种利用正反馈特性来放大电信号的放大器。
它包含一个放大器和一个正反馈回路。
正反馈回路会将一部分被放大的信号返回到放大器的输入端，使得放大器的增益更大。
超再生接收机的电路结构与普通的放大器电路相似，但在电路中引入了一些特殊的元器件和电路节点。
为了提高接收机的灵敏度，超再生接收机使用了高增益的放大器，以放大微弱的信号。
为了降低接收机的噪声指数，超再生接收机还采用了低噪声放大器，以抑制电路中的噪声。
超再生接收机还引入了一个限幅器，用于限制放大器输出的信号幅度，防止过大的信号对后续电路的损坏。
在限幅器的输出信号中，包含了原始信号和由正反馈产生的回执信号。
为了提取原始信号，还需要一个滤波器对信号进行滤波和解调。
在超再生接收机中，信号的解调是通过信号再生来实现的。
当回执信号与输入信号相加时，会产生一个复合信号，再经过放大和滤波处理后，回执信号会被消除，而原始信号则会被放大和提取。
超再生接收机的原理比较复杂，但其最大的优点是可以有效地提高接收机的灵敏度和抗干扰能力。
通过正反馈放大器的结构和高增益放大器的应用，可以加大信号的幅度，提高信号的强度，从而使接收机能够接收到较远距离的信号。
同时，超再生接收机还能够减小接收到的噪声信号对原始信号的影响，提高接收机的信噪比。
总之，超再生接收机通过正反馈放大器和高增益放大器的结构，以及滤波和解调等特殊电路设计和信号处理技术，提高了接收机的灵敏度和抗干扰能力，成为无线通信和广播领域中的重要设备。
它的原理虽然较为复杂，但通过合理的电路设计和信号处理算法，可以实现高性能的接收效果。
超再生接收电路和无线电发射器工作原理
超再生接收电路和无线电发射器工作原理超再生接收电路主要由三个部分组成：前置放大器、检波器和反馈电路。
前置放大器主要负责将接收到的微弱无线电信号放大到合适的水平。
检波器用于将放大后的信号转换为原始的音频或数据信号。
反馈电路则通过正反馈的方式，将一部分输出信号反馈给放大器，以提高整体的增益和灵敏度。
具体来说，当无线电信号经过天线传播到超再生接收电路时，首先会经过前置放大器。
前置放大器会根据输入的信号频率特性进行滤波，以选择性地放大指定频率范围的信号。
放大后的信号进一步通过检波器，该过程也被称为解调。
检波器会根据信号的调制方式，将其转换为原始的音频或数据信号。
在这个过程中，由于信号的幅度会被削弱，因此需要通过反馈电路来增加整体的增益和灵敏度。
反馈电路通过将一部分输出信号反馈给前置放大器，在信号增强的同时，还能进一步提高前置放大器对特定频率范围的选择性。
这种正反馈的方式可以增加整体的增益和灵敏度，使得接收电路能够更好地恢复原始信号。
总体来说，超再生接收电路的工作原理就是通过频率选择、放大和检波等过程，将指定频率范围的无线电信号转换为原始的音频或数据信号。
而反馈电路则起到提高整体增益和灵敏度的作用。
这种接收电路在无线电通信和广播等领域中广泛应用，能够有效地提高信号的接收质量和可靠性。
对于无线电发射器，其工作原理与超再生接收电路正好相反。
无线电发射器主要用于将音频或数据信号转换为无线电信号，并通过天线进行传播。
其主要由以下四个部分组成：音频信号源、调制器、放大器和天线。
首先，音频信号源会提供待发送的音频或数据信号。
这些信号经过调制器，根据调制方式将其转换为模拟调制信号或数字调制信号。
模拟调制方式包括调频调制（FM）和调幅调制（AM），数字调制方式包括频移键控（FSK）和正交幅度调制（QAM）等。
调制器产生的调制信号会经过放大器进一步放大，以提高电平和传播距离。
放大器的功率将根据不同的应用需求进行选择，通常需要满足法规对无线电发射功率的限制。
超再生接收电路及无线电发射器工作原理
超再生接收电路和无线电发射器工作原理超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用 30~450MHz ）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度必定的方波。
若是是多路控制，则能够采用每一路宽度不一样样的方波，或是频率不一样样的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图 2 所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为 1 百 ~ 几百千赫）。
这个频率选低了，电路的抗搅乱性能较好，但接收矫捷度较低：反之，频率选高了，接收矫捷度较好，但抗搅乱性能变差。
应依照本质情况两者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的搅乱和电路自己的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被控制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，初步电平高，振荡过程建立快，每次振荡间歇时间也短，获得的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
调频收音机
超再生式调频收音机
制作和调试
上海青少年《电子通》教研中心 上海纬特科技信息有限公司
电路原理图
天线 大信号输出 放大电路 调 谐 回 路
小信号输出
收音机电路的几种主要模式
直放式：直接把天线接收的无线电信号放大、检波、音频放大、输出。 来复式：把检波后得到的音频信号返回到高频放大电路进行音频放大， 由于两个信号频率差别很大，可以“各行其是”。 再生式：把放大后的高频信号送回一部分到高频回路，使信号重叠起
R3 制作顺序 C8 C7 V2 V3
4
C5：104
C6 电阻R4：2.4K 色环标识：红黄黑黑 棕
制作顺序
5
安装电池盒
使用带垫圈的自攻螺丝
制作顺序
6
电源负极连接
电源正极连接
制作顺序
7
短导线剥线操作技巧
短线连接
工具：小剪刀
把短导线弯折如上图， 然后用小剪刀剥去塑料护套。 如果不弯折，很容易把整条 导线全部抽出，这样就变成 一条裸导线，不宜用于连接。
制作顺序
1
9014
9015
安装三极管
三极管引脚紧靠 螺孔相应的槽口
先固定插有两 条引脚的螺孔
然后拧上所有螺丝
制作顺序
2
电容C8：104（又称为0.1uF）
电容C7：222 （又称为2200pF)
制作顺序
3
电阻R3：2M 色环标识：红黑黑黄 棕
9014 注意： 元件引脚之间不要碰触 C7
电容C6：104 又称为：0.1uF
制作顺序
8
电源负极延长连接
制作顺序
9
用长杆自攻螺丝安装面板
制作顺序
10
超再生接收电路及无线电发射器工作原理
超再生接收电路及无线电发射器工作原理超再生接收电路是一种能够提高接收灵敏度和增强抗干扰能力的电路。
它可以在非常弱的信号条件下工作，并能够成功接收到远处传输的无线电信号。
在本文中，将详细介绍超再生接收电路的工作原理和无线电发射器的工作原理。
1.放大器：接收到的无线电信号经过放大器进行增益。
放大器可以是一个单管放大器或多级放大器。
其目的是将非常微弱的信号增加到足够大的幅度，以便后续的信号处理。
2.反馈回路：在放大器的输出信号中，一部分信号通过反馈回路送回到放大器的输入端。
这个反馈回路提供了一个自激励的机制，通过控制信号的相位和幅度来增强放大器的整体性能。
3.频率选择：超再生接收电路中的一个重要组成部分是频率选择器。
频率选择器通过选择特定频率范围内的信号来抑制其他不必要的频率分量。
这样可以增强接收到的信号，并减少干扰。
4.鉴频：超再生接收电路使用一个鉴频器来将调频(FM)信号转换为调幅(AM)信号。
鉴频器可以是一个经过线性化处理的非线性元件，例如二极管或晶体管。
这一步骤将调频信号的频率变化转换为幅度的变化，方便后续的解调和信号处理。
5.解调和信号处理：接收到的调幅(AM)信号经过解调器进行解调，将其转化为基带信号。
这个基带信号可以进一步被处理，例如音频放大、滤波和解码。
无线电发射器的工作原理：无线电发射器是一种能够将声音、图像或其他信息转化为无线电信号并传输的设备。
它是无线电通信的关键组成部分之一、无线电发射器的工作原理如下：1.调制信号：无线电发射器首先将要传输的信息信号进行调制。
调制是指将信息信号变化的其中一种特性（例如幅度、频率或相位）与载波信号相结合。
常见的调制方式包括调幅(AM)、调频(FM)和调相(PM)等。
2.放大：调制后的信号经过放大器进行增益，以便将其转化为足够大的幅度，以供后续的无线传输使用。
放大器可以是一个单级功放或多级功放。
3.频率选择：发射器中通常设置频率选择器，用于选择特定频率范围内的信号。
超再生接收电路原理
超再生接收电路原理
超再生接收电路是一种有效解决电台接收信号低小难懂的问题，它具有较高的发射放
大能力和精确的信号定向控制。
超再生接收电路的实际作用就是，它可以拾取在某一复杂
干扰条件下的被干扰的声音，并以最原始的形式输出，从而获得很好的发射放大效果。
超再生接收电路受到了大量的电子元器件的影响，比如离子放大器、双平面体微波放
大器、脉冲编码或数字衰减恢复器以及积分反馈放大器等等。
它们都具有较高的放大增益、低噪声和准确高效的运行效率。
特别需要指出的是，超再生接收电路中还有一种解调放大器，它可以将接收到的被干扰信号分解成多种不同频率的单调波形，以提高信号的清晰度。
有了这种放大器，电台的信号就不会出现干扰，听到的信号就会更清晰。
超再生接收电路的接收效果取决于特性元件以及其组成系统的优良工艺和精度。
例如
双平面体微波放大器通常有两个输入结，一个是正式把放大信号传递到当量输出端，另一
个是反向输入段，它起着抑制外部干扰和调节输出信号的作用；另外还有数字衰减恢复器，它能够对被干扰的信号进行校正，使它的定向和可靠性得到极大的改善。
由此可见，超再生接收电路要求使用的各种元器件性能必须具备良好的耐久性和精度，而且必须是正��的设计，以保证其有效的接收效果。
因此，超再生接收电路的设计是一
项非常复杂的工程，应该加以重视。
超量恢复的原理
超量恢复的原理
超量恢复是一种能量恢复技术，其原理是通过超量能量的吸收和转化来恢复物体或生物的能量。
超量能量是一种高能量形式，可以用来补充和恢复物体或生物的能量，类似于给予物体或生物一定的能量供给，从而加速其恢复和修复过程。
超量恢复的原理主要包括以下几个方面：
1. 超量能量吸收：超量能量可以通过特定的技术或设备从环境中吸收。
这些技术和设备可以采集、转化和储存环境中的超量能量，并将其转化为可用于恢复的形式。
2. 能量转化和传递：吸收到的超量能量会被转化为适合被物体或生物吸收和利用的形式。
这些能量会通过特定的途径传递给需要恢复的物体或生物，从而提供能量供给。
3. 细胞吸收和利用：被超量能量供给的物体或生物会通过各种细胞和组织来吸收和利用这些能量。
超量能量的吸收和利用过程可以促进细胞的新陈代谢、修复受损的组织以及增强身体的恢复能力。
4. 自我调节和平衡：超量恢复的过程中，物体或生物会根据自身的需要和状态进行能量的调节和平衡。
这意味着超量能量不会导致过量或不足，而是根据需要进行恰当的供给，从而达到最佳的恢复效果。
总的来说，超量恢复的原理是通过吸收和利用超量能量来加速物体或生物的恢复过程，从而促进身体的健康和修复。
这种方法在医学、能量疗法和健康领域得到了广泛应用。
收藏！经典超再生FM接收机电路图，简单到可自制
收藏！经典超再生FM接收机电路图，简单到可自制由分离元件组装的FM接收机中，超再生式具有灵敏度比较高、电路比较简单、制作和调试比较容易。
在很长的一段时间里，超再生式FM接收机，是很多爱好者动手制作必做的机型。
1、电路原理如下图所示，是超再生FM接收机电路图。
超再生FM接收机电路图电路的左边，是高频三极管组成的超再生检波器，能将调频信号变为调幅信号，并检波得到音频信号。
电路的右边，是有VT2和VT3组成的音频放大器，对检波得到的音频信号进行放大，VT3构成射极跟随器输出，以便驱动低阻抗的普通耳机。
超再生的检波原理如下图所示。
超再生的检波原理三极管VT1与极间分布电容C0、谐振回路（L1、C1、C2）、反馈电容C5构成电容反馈式振荡电路。
L2是高频扼流线圈，R2、C6在此处构成阻塞振荡，从而产生控制电压，使电路工作在超再生状态。
调频信号被调谐回路接收后，在回路两端形成与调频信号相对应的电压，经过VT1检波后，在R2上得到音频信号。
2、元器件选择与制作调谐回路L1的自制方法如下图所示。
调谐回路L1的制作用直径1.5mm的镀银铜线（如无法找到，普通单股铜丝也行，只是效果稍差。
）在直径10mm的钻头柄上绕2匝，匝间距1mm，然后脱胎成空心线圈。
高频扼流线圈L2的自制方法如下图所示。
高频扼流线圈L2的自制方法用直径0.1mm左右的高强度漆包线，在一个200kΩ的电阻上，密绕50匝，线圈的引线焊在电阻的引脚上。
其余部分没有特别之处，用常规方法自制即可。
3、电路调试电路调试第一步，调试工作点。
如下图所示，是调节VT3和VT1的工作点。
调节VT3和VT1的工作点调节R3使VT3的集电极电流在10mA左右。
调节R1使VT1的集电极电流在1.8mA左右。
此时转动可变电容C1，应该能听到“丝丝”白噪声，说明VT1已经起振，电路进入工作状态，如果没有起振，可以重新调节R1，直到起振。
电路调试第二步，调整覆盖频率。
这个调整，如果有信号发生器，会比较容易，如果没有，只能配合一台收音机来参照调整。
超再生接收机原理
普通的再生式电路是利用正反馈增强输入信号，而超再生电路确实用输入信号来影响本地振荡信号，它的系统框图如下：其中，最核心的部分就是超再生振荡器，它实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器的本质是电容三点式振荡器，振荡频率与天线接收的信号频率一致。
在这里间歇振荡的控制信号由两种方式，自熄式和他熄式，自熄时是指间歇频率由自身提供，与振荡频率牵连比较大，较难调整，如果间歇频率由外部输入，则称他熄式，这种电路的间歇频率波形可以用标准方波，效果更好。
如图2所示，是超再生振荡的典型电路，C9和三极管的BE 间电容分压形成反馈，电路的本质是共基极放大电路，其直流通路和交流通路分别如图3和图4所示。
在图3的直流通路中，电容E5和电容C10作为电源滤波电容，用于滤除电源纹波，减小对电路的干扰，电路的静态工作点由电阻R11、R12、R13共同决定，C11是自熄式间歇振荡的关键电容，它与R12共同影响间歇式振荡的间歇频率，间歇频率约等于R12和C11乘积的倒数；在图4的交流通路中，其电路的基本组态是共基极放大组态，振荡信号由三极管的C 极输出，经电容C9和三极管的BE 间电容分压反馈至输入端E 端，L3和C12并联构成振荡电路的负载，由此可见，振荡电路的本质是电容三点式振荡。
关于该电路的间歇式振荡原理，我的理解如下：如图2所示，当电路开始振荡时，振荡信号的幅度增加，导致晶体管的CE 电流Ice 增加，所以，流过电阻R12的电流增加，其上超再生振荡器 天线 低噪声放大器 包络检波 解调 输出熄灭信号（方波） 图1 图2 图3 图4的压降增加，这将导致晶体管的CE压降减小，晶体管逐渐趋于截止，这时Ice又会减小，又会使R12上的压降减小，Vce增加，如此往复，就导致振荡器的振荡过程一会进行，一会停止。
不过，在电流Ice变化导致R12上的压降变化时，由于其上并接的C11的作用，R12两端的电压不会突变，这个电压会随着C11的电容充电作用缓慢地发生变化，所以，振荡器工作在间歇振荡状态，振荡的波形类似有三角波或类似方波（这个与原始静态工作点有关，原始静态工作点高，振荡建立快，C11很快充电饱和，此时电路为平衡状态，振幅不变，一段时间后振幅开始跌落，如果振荡建立慢，则未到最大振幅就开始跌落，此时为三角波形）包络线的调幅信号，间歇频率由C11和R12决定，约等于C11*R12的倒数。
超再生接收机的原理与应用
超再生原理分析与应用高频发信号发射与接收功能模块超再生接收模块原理图：无线超再生接收模块功能模块各功能点分析及要求。
A点:如上图，并联谐振网络。
1:通过公式L=25330/(f^2*c)注：^为平方，频率f单位为Mhz，电容c单位为pf，电感L单位为uH。
2:空心电感（2.5T）估算为95nH左右。
谐振频率为315MHZ时则算出电容用3pf比较合适。
3：选频的带宽要求范围大约正负1.5MHZ。
则对发射的中心频率要求不高（因市场上的发射手柄偏离中心频率有+-200k的也有，要求+-75k是比较好），接收模块产生频偏也不会产生的灵敏下降的影重要提示：上面是在LC值理论上算出的。
但实际应用影响因素比较多，一般都会有些变动。
谐振参数的选定在要求灵敏度不高下是体再不出效果的。
那就是要求你的灵敏度达到接近最高时才会对接收灵敏度产生比明显的变化。
如果要求-80db左右的灵敏度用不用谐振网络都会有这值。
如果你要求-100-1005DB的高灵敏度则谐振网络起关键作用。
B点:1：高频小信号放大器对选率后的高频信号放大5-20DB左右。
选频后的天线信号约为0.2-20mv左右，经过小信号放大器放大10DB则为2-200mv。
具体参数以实际为准。
2：放大器采用高频三极管。
静态工作点可取低，其目的为降低损耗，但一定要工作在放大区。
确定方法则用万用表测量Vce值电压。
实际测量Vce=0.7-1V间交流放大陪数比较大（不同的高频管各不同）。
C点:1：通过不接上1uh的电感后利用电容三点式产生起振（原理请登录： 了解，这里不作讲解），如果你能产生起振并通过调整LC网络参数达到你需要的中心频率，则基本完成核心部分。
2:由上面得到中心频率后接上1uh电感将会产生间歇振荡。
因电感作为振荡器的反馈网络控制高频三极管的静态工作变动点从而另振荡器起振与停振。
重要提示：振荡三极管静态工作点应设定为临界放大区以下，如果处于放大区中，因反馈控制网络弱信号是无法控制高频管静态工作点使其停振。
超再生接收电路详解
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
超再生接收电路详解
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。

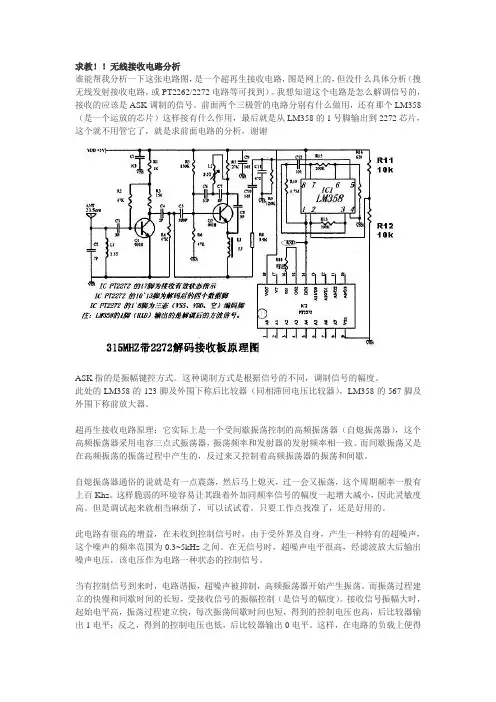

超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
这样，在电路的负载上便得到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
