断路器极数及选择问题
0.4kV断路器极数的选用
0.4kV断路器极数的选用关于四极断路器的应用，目前国内还没能对国家标准或规程之类作硬性的使用要求的规定，虽然地区性四极电器(断路器)的设计规范已经出台，但安装与不安装四极电器的争论还在进行中，某些地区的使用近年来出现一窝蜂的趋势，各断路器制造厂也纷纷设计，制造各种型号的四极断路器投放市场。
笔者同意一种意见，就是用或不用应以是否能确保供电的可靠性、安全性为准，因此大体上是：(1)TN-C系统。
TN-C系统中，N线与保护线PE合二为一(PEN线)，考虑安全，任何时候不允许断开PEN线，因此绝对禁用四极断路器；(2)TT系统、TN-C-S系统和TN-S系统可使用四极断路器，以便在维修时保障检修者的安全，但是TN-C-S和TN-S系统，断路器的N极只能接N线，而不能接PEN或PE线；(3)装设双电源切换的场所，由于系统中所有的中性线(N线)是通联的，为了确保被切换的电源开关(断路器)的检修安全，必须采用四极断路器；(4)进入住宅的单相总开关，宜选用带N极的二极断路器(检修时作隔离器之用)(5)用于380/220V系统的剩余电流保护器(漏电断路器)，中性线必须穿越保护器的零序电流互感器(铁心)，防止无中性线的穿过，使220V的负载有泄漏电流而误动作，此时应选用四极或带中性线的二极剩余电流保护器。
四极断路器的选用于下列情况，有必要选用四极断路器：1、有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；2、住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；3、剩余电流动作保护器（漏电开关），必须保证所保护的回路中的一切带电导线断开，因此，对具有剩余电流动作保护要求的回路，均应选用带N极（如四极）的漏电断路器。
目前，国内市场供应的四极塑料外壳式断路器有六种型式：1、断路器的N极不带过电流脱扣器，N极与其他三个相线极一起合分电路；2、断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个相线极一起断开；3、断路器N极带过电流脱扣器，N极与其他三个相线极一起合分电路；4、断路器的N极带过电流脱扣器，N极始终接通，不与其他三个相线极一起断开；5、断路器的N极装设中性线断线保护器，N极与其他三个相线极一起合分电路；6、断路器的N极装设中性线断线保护器，N极始终接通，不与其他三个相线极一起断开。
断路器级数及选择问题

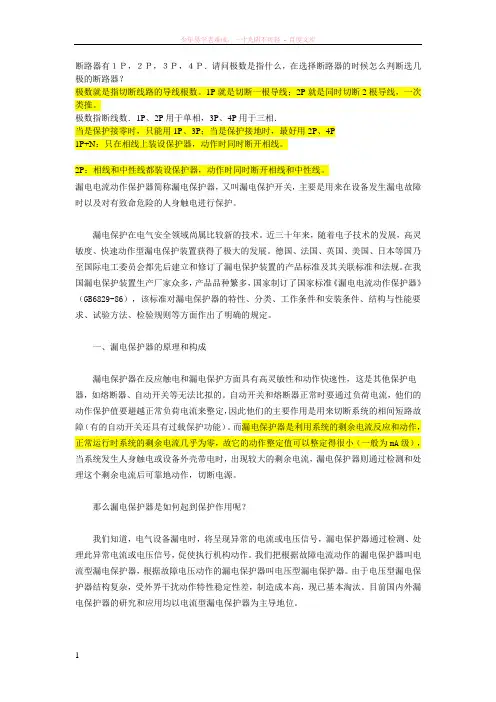

断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推。
极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。
自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

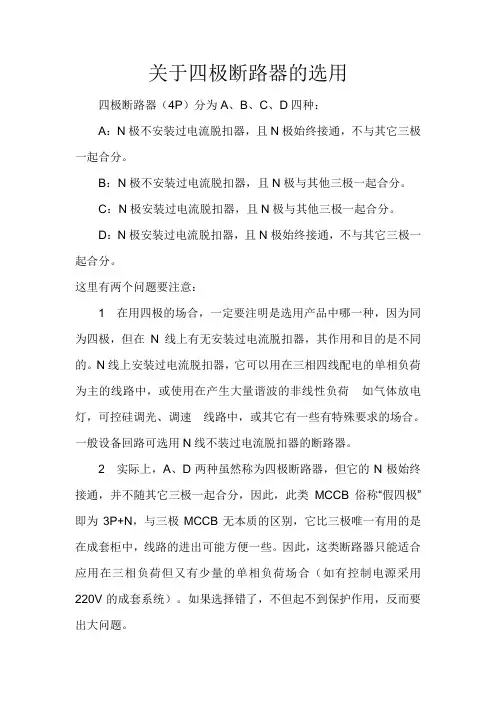

关于四极断路器的选用
关于四极断路器的选用四极断路器（4P）分为A、B、C、D四种：A：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
B：N极不安装过电流脱扣器，且N极与其他三极一起合分。
C：N极安装过电流脱扣器，且N极与其他三极一起合分。
D：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
这里有两个问题要注意：1在用四极的场合，一定要注明是选用产品中哪一种，因为同为四极，但在N线上有无安装过电流脱扣器，其作用和目的是不同的。
N线上安装过电流脱扣器，它可以用在三相四线配电的单相负荷为主的线路中，或使用在产生大量谐波的非线性负荷 如气体放电灯，可控硅调光、调速线路中，或其它有一些有特殊要求的场合。
一般设备回路可选用N线不装过电流脱扣器的断路器。
2实际上，A、D两种虽然称为四极断路器，但它的N极始终接通，并不随其它三极一起合分，因此，此类MCCB俗称“假四极”即为3P+N，与三极MCCB无本质的区别，它比三极唯一有用的是在成套柜中，线路的进出可能方便一些。
因此，这类断路器只能适合应用在三相负荷但又有少量的单相负荷场合（如有控制电源采用220V的成套系统）。
如果选择错了，不但起不到保护作用，反而要出大问题。
对于下列情况，有必要选用四极断路器；一是有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；二是住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；三是剩余电流保护器，必须保证所保护的回路中的一切带电导线断开，因此对具有剩余电流动作保护要求的回路，均应选用带N极的漏电断路器。
目前国内市场供应的四极塑壳式断路器有六种型式；1断路器的N极不带过电流脱扣器，N极与其他三个相线一起合分电路。
2断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个极一起断开。
3、断路器N极带过电流脱扣器，N极与其他三个相线一起合分电路。
4、断路器的N极带过流脱扣器，N极始终接通，不与其他三个相线一起断开。
断路器的极数
断路器的极数断路器的极数是指断路器的插装位置以及断路器的针脚数目。
断路器的极数通常用来描述其最大负载能力以及电气连接方式。
极数越多通常意味着断路器能够处理更大的电流负载。
在电气工程中，断路器是一个非常重要的组件，用于保护电路免受过载、短路以及其他电气故障的损害。
因此，了解断路器的极数对于合理选择和安装断路器是至关重要的。
断路器的极数通常以正整数表示，并且可以根据其应用范围和用途来进行分类。
下面是一些常见的断路器极数和其相关参考内容：1. 单极断路器（Single Pole Circuit Breaker）单极断路器是一种只有一个针脚的断路器，主要用于低电流负载的保护。
一般用于家庭和商业建筑物的照明和插座电路保护。
单极断路器的最常见极数为1，也可以有2、3等。
参考内容：- 电气安装技术规范：GB 50052-2019- 低压电气设备用法和设备的一般要求：IEC 60947-22. 双极断路器（Double Pole Circuit Breaker）双极断路器是一种有两个针脚的断路器，用于保护两相交流电源的电路。
双极断路器主要用于家庭和商业建筑物的电路保护，如空调、电热水器等大功率负载设备的保护。
参考内容：- 电气安装技术规范：GB 50052-2019- 低压电气设备用法和设备的一般要求：IEC 60947-23. 三极断路器（Three Pole Circuit Breaker）三极断路器是一种有三个针脚的断路器，用于保护三相交流电源的电路。
三极断路器主要用于工业和商业建筑物的大功率设备、电机以及电器设备的保护。
参考内容：- 电气安装技术规范：GB 50052-2019- 低压电气设备用法和设备的一般要求：IEC 60947-24. 四极断路器（Four Pole Circuit Breaker）四极断路器是一种有四个针脚的断路器，用于保护三相交流电源及中性线的电路。
四极断路器主要用于工业和商业建筑物的三相和单相负载的保护。
断路器有1P、2P、3P、4P的区别
断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推。
极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。
自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
断路器的选择
断路器的选择1．一般选用原则（1）根据用途选择断路器的型式及极数：根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。
具体内容为：✶断路器的额定工作电压≥线路额定电压；✶断路器的额定电流≥线路计算负载电流；✶断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；另：如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负荷电流选择过电流脱扣器的额定电流。
如果这样还不能满足要求，则可考虑下述三种方案解决：第一，采用联级保护（又称串级保护）方式，利用上一级断路器和该断路器一起动作来提高短路分断能力。
采用这种方案时，需将上一级断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80%左右。
第二，选用限流断路器。
第三，采用断路器加后备熔断器。
✶线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；注：这对负载电流较小，配电线路较长的情况尤为重要。
因为线路较长时，末端短路电流较小，单相对地短路电流就更小。
在三相四线制中相零段路时，对地短路电流还要小些，有时比电流脱扣器整定的电流还要小，不能使过电流脱扣器动作，因而在单相对地时失去保护。
在这种情况下，考虑在零线上装设电流互感器（其二次接电流继电器，对地短路时，继电器动作使断路器分断），或采用带零序电流互感器的线路（或漏电继电器）来解决。
采用这些方法时，变压器中性点均应接地。
✶断路器的欠压脱扣器额定电压等于线路额定电压；注：是否需要欠电压保护，应按使用要求而定，并非所有断路器都需要带欠电压脱扣器。
在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因为电压波动造成不希望的断电。
如必须带欠电压脱扣器，则应考虑有适当的延时。
✶具有短延时的断路器，若带欠电压脱扣器，则欠电压脱扣器必须是延时的，其延时时间大于或等于短路延时时间。
断路器的选型
断路器的选型1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。
具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。
(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1. 35倍（DW系列断路器）或1.7倍（DZ系列断路器）。
(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。
(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。
(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。
2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。
后一类情况需考虑操作条件和电寿命。
电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。
(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。
塑壳断路器选型原则
塑壳断路器选型原则
1.额定电流：选择塑壳断路器时应根据电路的额定电流来确定断路器的额定电流，确保其能够承受电路的负荷。
一般来说，断路器的额定电流应该略大于电路的额定电流，以免断路器过载。
2. 短路能力：短路能力是指断路器在短路时能够承受的最大电流。
选择断路器时应根据电路的短路电流来确定断路器的短路能力，确保其能够承受电路的短路电流，防止短路发生时断路器被烧毁。
3. 极数：极数是指断路器的电极数量，一般有单极、双极、三极等。
选择断路器时应根据电路的极数来确定断路器的极数，以确保其能够与电路兼容。
4. 动作特性：动作特性是指断路器的断电时间与故障电流之间的关系。
根据不同的应用场景，可以选择不同的动作特性的断路器，例如短路保护、过载保护等。
5. 使用环境：断路器在使用时需要考虑环境因素，如温度、湿度等。
在选择断路器时，应根据使用环境来确定断路器的防护等级和材料，以确保其能够适应不同的使用环境。
- 1 -。
家用空气开关和漏电断路器该如何选择？老电工师傅告诉您
家用空气开关和漏电断路器该如何选择？老电工师傅告诉您电路回路设计和空开和漏保选择直接关系到后期居住舒适性和安全性。
家用断路器，只需要在三种参数上进行选择，分别是——极数、附件和电流。
我们一项一项的选，最后将选出来的三种参数综合在一起，就是需要的断路器完整参数了。
1.极数家用空开只有两种极数，1P和2P。
1P的特点是只能断开火线，且只对火线提供相应的保护。
2P的特点是同时断开零火线，对零火线提供保护。
很显然，2P断路器更好一些。
但是一来2P断路器的价格更高；二来2P断路器的宽度太大，因此在狭窄的家用PZ30箱里，我们没有办法全部使用2P断路器。
一般只在两个地方使用2P断路器——主开关和大功率回路（三孔插座回路）。
其余均用1P断路器。
2.附件家用附件常见漏电保护器和过欠压脱扣器。
漏电保护器是必须使用的，过欠压保护器视情况选择，如果用电地区电压不稳定，则需要在主开关安装过欠压保护器，以免对电器造成影响。
漏电保护器，需要安装在所有的插座回路上。
照明回路和主开关，不需要安装漏电保护器。
3.电流断路器的电流，与负载和电线有关。
家庭常用32A，20A和16A断路器。
版权所有！在选择断路器电流时，首先计算插座数量，每一个三孔插座，需要16A 或20A断路器1个以及一组独立的4平方电线；每5~7个五孔插座，需要20A或16A断路器一个以及一组独立的2.5平方电线——如果按照房间设计回路，应保证每个断路器控制的插座不超过7个，如果超过，应增加回路数量。
照明回路使用1~2个16A或20A断路器。
主开关使用32A断路器。
如果家庭内回路数量较多，比如别墅或农村自建房，可以考虑使用63A断路器，但是要相应的增加线方。
断路器的电流，写作Cxx，代表xxA。
其他参数断路器的其他参数不需要我们选择，只要了解即可。
系列内容，多用DZ47系列，也有DZ47s，HDBE和NBE7等断路器厂家自行生产的断路器系列，用途都是一样的。
框架等级，指的是断路器能够承受的最大电流。
250a直流断路器参数
250a直流断路器参数
直流断路器是用于直流电路中的过载和短路保护的电器设备。
在选择直流断路器的参数时，需要考虑以下几个方面：
1. 额定电流（Rated Current），直流断路器的额定电流是指
在正常工作条件下，断路器可以持续安全工作的电流值。
一般来说，直流断路器的额定电流会根据实际电路负载情况来选择，确保能够
满足电路的需求。
2. 极数（Poles），直流断路器的极数表示断路器能够控制的
电路极性数量。
常见的直流断路器极数有单极、双极和多极等，选
择时需要根据实际电路极性需求来确定。
3. 断路容量（Interrupting Capacity），断路容量是指断路
器能够安全地切断电路中的故障电流的能力。
在选择直流断路器时，需要根据电路的短路电流水平来确定断路器的断路容量，确保能够
有效地保护电路。
4. 额定电压（Rated Voltage），直流断路器的额定电压是指
断路器能够安全工作的电压范围。
在选择直流断路器时，需要根据
实际电路的工作电压来确定断路器的额定电压，确保能够匹配电路的工作电压。
5. 触发方式（Tripping Method），直流断路器的触发方式包括热过载保护、短路保护等，需要根据实际需要选择合适的触发方式。
总的来说，选择直流断路器的参数需要结合实际电路的负载情况、工作电压、短路电流等因素进行综合考虑，确保能够提供有效的过载和短路保护。
希望以上信息能够帮助你更好地了解直流断路器的参数选择。
低压断路器设计选型及极数的选择问题
低压断路器设计选型及极数的选择问题低压配电系统中，断路器是非常重要的角色，在其选择上也有一定的原则。
目前，断路器按使用类别分A 类和B 类，A 类为非选择型，B 类为选择型；按设计形式可分为万能式和塑料外壳式（包括微型断路器）；按分断介质分如空气中分断、真空中分断、气体中分断；按操作机构的控制方法分有关人力操作、无关人力操作、有关动力操作、无关动力操作、储能操作；按是否适合隔离分为适合隔离和不适合隔离；按是否需要维修分需要维修和不需要维修；按安装方式分为固定式、插入式、抽出式；按保护对象分为配电保护型，电动机保护型、家用和类似家用场所保护型，剩余电流（漏电）保护型。
关于断路器的保护整定问题，主要有这样几个方面：配电变压器低压侧进线断路器、母联断路器一般设二段保护，为长延时、短延时（或瞬时）过电流脱扣器。
配电线路用断路器一般设三段保护，为长延时、瞬时（或短延时）及接地故障过电流脱扣器。
末级配电线路用断路器一般设三段保护，为长延时、瞬时及接地故障过电流脱扣器。
在低压配电系统的设计中，低压断路器的上下两级之间的选择性配合，必须具有”选择性、快速性和灵敏性”。
选择性则与上下两级低压断路器之间的配合有关，而快速性和灵敏性分别与保护电器本身特点和线路运行方式有关。
上下两级断路器配合得当，则能有选择地将故障回路切除，保证配电系统的其它无故障回路继续正常工作。
反之，则影响配电系统的可靠性。
级联保护是断路器限流特性的具体应用，其主要原理是利用上级断路器的限流作用，在选择下级断路器时，可选择分断能力较低的断路器，以达到降低成本节约费用的目的。
断路器保护的级间配合：当上下级断路器出线端处预期短路电流有较大差别，且均设有瞬时脱扣器时，则上级断路器的瞬时脱扣整定电流应大于下级的预期短路电流，以保证有选择性保护。
当上下级断路器距离较近，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器延时动作，以保证有选择配合。
(完整)低压配电断路器选择
低压配电断路器选择摘要介绍低压供配电系统中断路器的选择方法，断路器的主回路额定值的选取依据，断路器的选择性配合，三相短路电流与断路器脱扣电流间的对应关系关键词断路器选择选择性配合三相短路电流极限分断能力运行分断能力1、断路器的特性断路器的特性包括断路器的型式(极数、电流种类）、主电路的额定值和极限值(包括短路特性)、控制电路、辅助电路、脱扣器型式(分励脱扣器、过电流脱扣器、欠电流脱扣器等）、操作过电压等.现重点讨论断路器主电路的额定值和极限值的选择方法。
2、配电型断路器选择方法配电线路保护的低压断路器选择方法可依据(《工业与民用配电设计手册》（第三版）P631）1）、断路器额定电流的确定。
断路器壳架等级额定电流IrQ和断路器反时限过电流脱扣器的额定电流Irt的确定如下I rQ 〉= Irt>=Ic式中 IrQ --断路器壳架等级的额定电流;Irt—反时限过电流脱扣器的额定电流;Ic—线路的计算负荷电流，A;2）、反时限过电流脱扣器的整定值(Iset1）。
I z >= Iset1>=Ic式中 Ic —线路的计算负荷电流,A;Iz—导体的允许持续载流量，A;另可参照《技术措施》，配电型断路器长延时过电流脱扣器的整定值应大于线路的计算电流，不考虑线路的尖峰电流.Iset1>= Kzd1Ic式中 Kzd1—可靠系数，取1.1；该式在现有设计中成为主要依据。
3）、定时限过电流脱扣器的整定值(I set2)。
定时限过电流脱扣器主要用于保证保护开关动作的选择性.a 、定时限过电流脱扣器的整定电流,应躲过短时间出现的负荷尖峰电流，即I set2>= K rel2［I stM1+ I c （n —1)]式中 K rel2—低压断路器定时限过电流脱扣器可靠系数,取1。
2；I stM1—线路中最大一台电动机的起动电流，A;I c （n-1）-除起动电流最大的一台电动机以外的线路计算负载电流，A ；b 、定时限过电流脱扣器的整定时间通常有0。
直流断路器的选择指南
直流断路器的选择l 根据直流回路的正常负荷电流初步选择相应规格型号的断路器，这与交流回路的选择没有任何区别。
l 根据直流电源的额定电压、接地方式（A、B、C型）和计算所得短路电流值，最终确定断路器的级数和接线方式。
具体确定方法如下：对于A型（负极接地）系统：根据电源电压和计算所得需要分断的短路电流从而确定正极所需串联的极数，考虑到负极的绝缘隔离需另外增加1极接于断路器的负极。
对于B型（中心点接地）系统：将电源电压乘以二分之一得到正、负极上分别施加的电压，以此电压和需要分断的短路电流从而确定正负极均需串接的断路器极数。
对于C型（正负极均不接地）系统：以电源电压和需要分断的短路电流确定所需断路器极数，（我们要求至少两极加入分断，若查得极数为1P则改为2P），将所得极数均匀分配在正负极分别串接。
注意：对于Multi９和NS断路器各极的串联接线，由用户自行实现；而Masterpact断路器各极间的串联接线方式必须在订货时指明，由施耐德生产厂完成。
l 保护脱扣单元的选择对于C65/NC100和NS100-250断路器用于保护直流回路时，脱扣保护单元与用于AC回路时通用，只是短路保护整定时分别有一个校正系数K=1.38和K=1.42，短路脱扣整定值Izd≥Isc/k对于NS400/630配套专用的直流保护脱扣器MP1/MP2/MP3，NW-DC断路器提供专用的MIC DC1.0直流控制单元。
它们仅有短路保护且定值都可以调整，但都没有过载保护，如果需要过载保护，可以提供外加的电流继电器或热继电器。
来源：[]机电之家·机电行业电子商务平台！断路器极数选用对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。
1P------单极断路器，具有热磁脱扣功能，仅控制火线（相线）；1P+N----单极+N断路器，同时控制火线、零线，但只有火线具有热磁脱扣功能；2P------单相2极断路器，同时控制火线、零线，且都具有热磁脱扣功能。
从极数上如何选择空气开关
从开关的极数上如何选择空气开关1）1P是单极，占1位（宽18MM），AC220V,可接一火线，无零线2）1P+N单片双极，占1位（宽18MM）,AC220V,可接一火一零3）2P是双极，占2位（宽36MM）,AC220V/AC380V,可接一火一零,也可接两火4）3P是三极，占3位（宽54MM）,AC220V/AC380V,可接三火线5）3P+N是四极，占4位（宽72MM）,AC220V/AC380V,可接三火线一零线6）4P是四极，占4位（宽72MM）,AC220V/AC380V,可接三火线一零线解析：1）1P开关，进出接线点都只有一个，只接一根相线(火线)，控制一根火线的通断。
且对火线有过载和短路保护。
零线是单独接地零线排上。
家庭电路中用的很多，如照明回路、插座回路、空调回路。
一般都可选1P的单极开关，好处节省空间2）1P+N开关，进出接线点都有两个，一根接相线(火线)，一根接零线。
控制火线和零线的通断。
对火线有过载和短路保护。
对零线是没有过载和短路保护的。
家庭电路中用的很多，如照明回路、插座回路、空调回路。
一般都可选1P+N的单极开关，好处节省空间。
需注意：零、火线不能接反，因为有的1P+N的开关，可能是零线端是直通的。
这样如果接反，即使断开，负载端也可能带电3）2P开关, 进出接线点都有两个，一根接相线(火线)，一根接零线。
控制火线和零线的通断。
对火线和零线都有过载和短路保护。
家庭电路中有选用，如照明回路、插座回路、空调回路。
工厂/船舶上单相电通常选用的是2P的开关.占用空间相对大些4)3P开关, 进出接线点都有三个，三根都接相线(火线)。
控制三根火线的通断。
对三根火线都有过载和短路保护。
通常选用在陆用/船用三相三线制或是三相四线制的配电柜上.也可选用为控制三相负载的电源开关.如控制电动机电源开关等.5) 3P+N开关, 进出接线点都有四个，三根接相线(火线)，一根接零线。
控制三根火线和零线的通断。
断路器的选用原则
断路器的选用原则在电气系统中，断路器是一种重要的电器保护装置，它可以在电路出现故障时自动分离电源，从而保护电器设备和人员的安全。
但是，如何正确选用断路器呢？接下来，我们将介绍几个断路器的选用原则。
1.电路额定电压和电流断路器的额定电压和电流要符合电路的实际情况。
额定电压是指断路器可以承受的电压最大值，而额定电流是指断路器可以通过的电流最大值。
在选用断路器时，一定要根据电路的额定电压和电流进行选择，以确保断路器能够正常工作。
2.短路电流短路电流是指在电路出现短路时流过断路器的电流大小。
在选择断路器时，需要考虑短路电流的大小，以确保断路器能够承受短路电流并可靠地短路保护。
3.断路器的极数断路器的极数是指断路器的触点数，一般有单极、双极、三极和四极等不同类型。
在选用断路器时，需要考虑电路的实际情况，选择合适的极数的断路器。
4.电器保护功能不同的断路器具有不同的电器保护功能，如过载保护、短路保护、地震保护等。
在选择断路器时，需要根据电器设备和电路的保护需求，选择符合实际情况的断路器。
5.环境条件环境条件也是需要考虑的因素之一。
在选用断路器时，需要考虑电路所处的环境条件，如温度、湿度、海拔高度等因素，选择符合环境条件要求的断路器。
6.品牌信誉在选择断路器时，还需要考虑选择的品牌信誉度，选择知名品牌的产品，能够提供更可靠的保护和优质的售后服务。
7.成本成本也是选择断路器时需要考虑的一个重要因素。
在选择合适的断路器时，需要综合考虑断路器的性能和价格因素，既要保证性能合格，同时也要控制成本，达到性价比最优。
综上所述，断路器的选用要考虑多个因素，例如电路额定电压和电流、短路电流、断路器的极数、电器保护功能、环境条件、品牌信誉和成本等多个方面，只有在全面考虑的情况下，才能够选择到适合的断路器，达到安全、可靠、经济、实用的目的。
断路器的极数
断路器的极数断路器的极数是指断路器上允许接入的插入断路器模块的跳线极数。
断路器的极数分为单极、双极、三极和四极等不同类型。
不同极数的断路器适用于不同的电路接入需求，以及对电流负载和故障保护能力的要求。
下面将介绍一些关于断路器极数的相关参考内容。
1. 单极断路器（Single Pole Circuit Breaker）单极断路器是指只有一个电极插座的断路器，适用于单相交流电路的接入。
单极断路器一般用于低电压应用，比如家庭用电、商业建筑和轻型工业设备等。
其工作原理是当电路中电流超过预设值时，断路器会自动断开电路，避免电流过大损坏设备或引起火灾等危险。
2. 双极断路器（Double Pole Circuit Breaker）双极断路器是指有两个电极插座的断路器，适用于单相或两相电路的接入。
双极断路器常用于家庭用电或商业建筑中的空调、热水器、洗衣机等高功率负载设备。
双极断路器可以提供额外的保护，当一个电极触发断路保护时，另一个电极也会自动断开，确保电路完全切断。
3. 三极断路器（Three Pole Circuit Breaker）三极断路器是指有三个电极插座的断路器，适用于三相电路的接入。
三极断路器常用于三相电机、大型工业设备和高功率负载等应用。
三极断路器可以保护三相电路中的每一相，当任何一相出现故障时，断路器能够立即切断故障相，防止故障扩大。
4. 四极断路器（Four Pole Circuit Breaker）四极断路器是指有四个电极插座的断路器，适用于三相电路和中性线的接入。
四极断路器常用于对对称负载和不对称负载进行保护，特别适用于需要同时保护三相电路和中性线的应用。
四极断路器在三相电路中提供了更全面的保护，可以及时检测和切断任何一相或中性线的故障。
除了不同极数的断路器，还有一些其他的参考内容包括：- 断路器的额定电压和额定电流范围- 断路器的短路中断能力和过载中断能力- 断路器的额定分断能力和操作特性时间- 断路器的安装方式和尺寸规格- 断路器的额定使用寿命和维护保养要求最后，购买和安装断路器时，应参考相关的国家和地区的电气安全标准和规范，确保断路器的选型和使用符合法律法规的要求，同时也确保电路的安全和可靠。
断路器的选型标准及参数
断路器的选型标准及参数
断路器的选型标准和参数主要包括以下几个方面：
1. 额定电流：断路器的额定电流是指其能够安全稳定工作的最大电流值，通常根据需要保护的负载电路的额定电流确定断路器的额定电流值。
选择断路器时应确保其额定电流不低于负载电路的额定电流值。
2. 短路容量：断路器的短路容量是指断路器能够承受和分断的最大故障电流值。
一般情况下，短路容量应该大于负载电路的短路电流值，以确保在短路故障时能够可靠地分断电路。
3. 极限短路电流：极限短路电流是指断路器能够承受的最大短路电流值，通常比短路容量要高，适用于一些较为恶劣的电力系统环境。
4. 额定电压：断路器的额定电压是指其可以安全稳定工作的最大电压值。
选择断路器时应确保其额定电压不低于负载电路的额定电压值。
5. 极数：断路器的极数是指其可以接入的电源或负载电路的相数，常见的有单相、三相和四相断路器。
6. 断路器类型：根据不同的应用场合和电路保护的需求，断路器可以选择不同的类型，如空气断路器、真空断路器、油浸式断路器等。
7. 其他特殊要求：如温度、湿度、海拔高度等环境因素以及防护等级、操作方式等特殊要求也需要考虑在内。
总之，在选择断路器时应综合考虑以上各项因素，选择符合实际需求的断路器。
断路器的极数
断路器的极数断路器的极数是指断路器在额定电流下能够承受的最大极数。
极数是衡量断路器功能强大和适用范围的重要指标，不同的应用场景和需求需要选择不同极数的断路器。
本文将介绍断路器的极数及其相关参考内容。
一、断路器的极数定义及分类断路器的极数是指断路器安装时能够连接的电缆或导线的数目。
常见的断路器极数有单极、双极、三极、四极等。
其中，单极断路器一次只能断开一个相线，通常用于直流电路或小型交流电路；双极断路器一次能断开两个相线，适用于低压交流电路；三极断路器一次能断开三个相线，适用于三相交流电路；四极断路器一次能断开三个相线和零线，广泛应用于工业领域。
二、影响断路器极数的因素1. 电路类型：不同类型的电路对断路器的极数有不同要求。
例如，单相交流电路通常采用双极断路器，三相交流电路则需要三极断路器。
2. 电路负载：断路器的极数需根据负载情况选择。
大功率负载通常需要更高的极数来保证正常运行。
3. 安全要求：根据场所的安全要求，选择合适的断路器极数可以有效保护电路和设备。
三、断路器极数选择的参考内容1. 电路负载：首先要了解电路的负载情况，包括负载类型、额定功率、负载个数等。
根据负载情况选择断路器的极数。
2. 电路类型：根据电路的类型选择断路器的极数，确保断路器能够与电路兼容。
3. 安全要求：根据场所的安全要求和电气设备的保护需求，选择合适的断路器极数。
例如，对于需要同时切断所有相线的场合，选择四极断路器。
4. 电源类型：了解电源供电方式，有助于选择合适的断路器极数。
如直流电源通常使用单极断路器。
5. 运行环境：将环境因素考虑在内，选择耐高温、防尘防湿等特殊要求的断路器。
四、总结断路器的极数是衡量其功能强大和适用范围的重要指标。
正确选择断路器的极数可以确保电路的正常运行和设备的安全。
选择断路器极数需考虑电路类型、负载情况、安全要求、电源类型和运行环境等因素。
微型断路器的极数是什么
微型断路器的极数是什么
扣朋友，内夫注；
忠朋友，，，肯仿、客I
G
以移句筠：'78泛伪诊＠眢．乙0¥11
更多低压电气文章谓戳下面
! ! ! ! !
低斥申，气文章列表
微型断路器，简称MCB(Micr o Circuit Breaker) , 是建筑电气终端配电、机电设备、电气成套设备中应用最为广泛的一种终端保护电器。
一般用千线路的的短路、过载、过压、漏电等保护。
在微型断路器的选型过程中，我们通常会遇到极数的选择，那么，断路器的极数到底是什么？跟断路器的尺寸之间有何关系？怎么判别断路器？本文将为大家回答这一问题。
(1)断路器极数概述
断路器极数通常用'P"表示，英文"p o l e",选型表中1P、2P、3P、4P即代表所选断路器分别为1极、2极、3极和4极的断路器。
，气电气设计匿
(1 p、2P、3P、4P断路器）
戏岔计匿l
1P—单极断路器，具有热磁脱扣功能，仅控制火线（相线），模数18mm。
1 P+N—单极+N断路器，同时控制火线、零线，但只有火线具有热磁脱扣功能。
当N线为非保护极或开闭中性极时，模数为2*18mm=36mm;
当N线为不可开断中性线，则模数为18mm。
即单极带剩余电流保护的断路器。
2P—单相2极断路器，同时控制火线、零线，且都具有热磁脱扣功能。
来源：电气设计圈
电气学习芼记
一个于货涡涡的电气等习亏/
点个“在看“心情爽，天天点天天爽！o·阅读208。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推。
极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。
自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。
由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。
目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。
电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。
电流型漏电保护器的构成分四部分：1. 检测元件：检测元件可以说是一个零序电流互感器。
被保护的相线、中性线穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。
如果发生了漏电，相线、中性线的电流向量和不等于零，就使#$上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。
2. 中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。
中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。
3. 执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。
4. 试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。
试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。
二、漏电保护器的分类漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
1. 漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路。
因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。
辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。
2. 漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。
它与熔断器、热继电器配合可构成功能完善的低压开关元件。
目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
（2）同时具有过载保护功能。
（3）同时具有过载、短路保护功能。
（4）同时具有短路保护功能。
（5）同时具有短路、过负荷、漏电、过压、欠压功能。
3. 漏电保护插座是指具有对漏电流检测和判断并能切漏电保护器的工作原理和应用国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故, 具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器) 的工作原理及应用作些介绍。
1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关) 以及试验元件等几个部分。
三相四线制供电系统的漏电保护器工作原理示意图。
TA 为零序电流互感器, GF 为主开关, TL 为主开关的分励脱扣器线圈。
在被保护电路工作正常, 没有发生漏电或触电的情况下, 由克希荷夫定律可知, 通过TA 一次侧的电流相量和等于零, 即：这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下, TL二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较, 当达到预定值时, 使主开关分励脱扣器线圈TL 通电, 驱动主开关GF 自动跳闸, 切断故障电路,从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同, 不赘述。
2 装设漏电保护器的范围1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。
2.1 必须装漏电保护器(漏电开关) 的设备和场所(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘, 而且还包含一个附加的安全预防措施, 如产品外壳接地) ;(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3) 建筑施工工地的电气施工机械设备;(4) 暂设临时用电的电器设备;(5) 宾馆、饭店及招待所的客房内插座回路;(6) 机关、学校、企业、住宅等建筑物内的插座回路;(7) 游泳池、喷水池、浴池的水中照明设备;(8) 安装在水中的供电线路和设备;(9) 医院中直接接触人体的电气医用设备;(10) 其它需要安装漏电保护器的场所。
2.2 报警式漏电保护器的应用对一旦发生漏电切断电源时, 会造成事故或重大经济损失的电气装置或场所, 应安装报警式漏电保护器, 如:(1) 公共场所的通道照明、应急照明;(2) 消防用电梯及确保公共场所安全的设备;(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等;(4) 用于防盗报警的电源;(5) 其它不允许停电的特殊设备和场所。
3 漏电保护器额定漏电动作电流的选择正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作; 另一方面, 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的经济损失。
漏电保护器的额定漏电动作电流应满足以下三个条件:(1) 为了保证人身安全, 额定漏电动作电流应不大于人体安全电流值, 国际上公认30 mA 为人体安全电流值;(2) 为了保证电网可靠运行, 额定漏电动作电流应躲过低电压电网正常漏电电流;(3) 为了保证多级保护的选择性, 下一级额定漏电动作电流应小于上一级额定漏电动作电流, 各级额定漏电动作电流应有级差112～ 215 倍。
第一级漏电保护器安装在配电变压器低压侧出口处。
该级保护的线路长, 漏电电流较大, 其额定漏电动作电流在无完善的多级保护时, 最大不得超过100mA; 具有完善多级保护时, 漏电电流较小的电网, 非阴雨季节为75mA ,阴雨季节为200mA; 漏电电流较大的电网, 非阴雨季节为100 mA , 阴雨季节为300mA。
第二级漏电保护器安装于分支线路出口处, 被保护线路较短, 用电量不大, 漏电电流较小。
漏电保护器的额定漏电动作电流应介于上、下级保护器额定漏电动作电流之间, 一般取30～ 75 mA。
第三级漏电保护器用于保护单个或多个用电设备, 是直接防止人身触电的保护设备。
被保护线路和设备的用电量小, 漏电电流小, 一般不超过10mA , 宜选用额定动作电流为30 mA , 动作时间小于011 s 的漏电保护器。
4 漏电保护器的正确接线方式TN 系统是指配电网的低压中性点直接接地, 电气设备的外露可导电部分通过保护线与该接地点相接。
TN 系统可分为:TN 2S 系统整个系统的中性线与保护线是分开的。
<第4．5．6条在TT或TN－S系统中，N线上不宜装设电器将N线断开，当需要断开N线时，应装设相线和N线一起切断的保护电器。
当装设漏电电流动作的保护电器时，应能将其所保护的回路所有带电导线断开。
在TN系统中，当能可靠地保持N线为地电位时，N线可不需关于TN-C系统中，PEN线严禁接入开关设备”的问题（GB50054-95第2.2.12条）该“条文”违规多发生在TN-C-S系统的电源进户处理上，由于有的设计者对TN-C-S系统的概念不清，在进户开关选用4极的情况下，PEN线重复接地点取在开关后，至使PEN 线接入开关设备，造成违反“条文”。
对于这个问题，经常还附带一个不符合相关专业规范的问题，即在住宅进楼电源开关采用4极漏电开关时，多线画法表达为将PEN线当成零线，接入开关N极并穿过漏电开关后，再重复接地，其结果不符合GB50054-95第4.4.17条规定“PE或PEN线严禁穿过漏电动作保护器中电流互感器的磁回路”，造成漏电开关误动作，正确的接法应将进线PEN线先接入PE接地端子（该端子与地网或MEB连接）完成重复接地后，PE与N线分开，N线再接入四级开关的N极。
