核心机房精密空调配置

机房精密空调产品手册1.2

目录第一章 (2)第二章概述 (2)2.1 机房环境要求 (2)2.2 XXX系列机房专用精密空调 (5)第三章空调产品介绍 (6)3.1 机组外观 (6)3.2 型号说明 (7)3.2.1 室内机 (7)3.2.2 室外机 (7)3.3 机组结构组成 (8)3.3.1 机组部件 (8)3.3.2 智能控制系统 (11)3.3.3 机组其他功能 (12)第四章空调技术参数 (14)4.1 直接膨胀风冷式机组 (14)机组使用环境 (17)4.1.1 机组运行环境 (17)4.1.2 储藏环境 (17)第五章精密空调日常维护管理制度 (18)5.1 精密空调维护管理要求 (18)5.1.1 通信机房环境要求 (18)5.1.2 空调技术要求： (18)5.2 精密空调设备维护细则 (18)5.2.1 空气处理机的维护 (18)5.2.2 风冷冷凝器的维护 (18)5.2.3 制冷部分的维护 (19)5.2.4 加湿器部分的维修 (19)5.2.5 冷却系统的维护 (19)5.2.6 电气控制部分的维护 (19)5.2.7 整机工况检查 (19)5.2.8 专用空调设备的维护周期表 (19)5.3 精密空调控制操作流程 (20)5.3.1 温度设置： (20)5.3.2 湿度设置： (21)5.4 精密空调参数设置规范 (21)第一章概述本章主要介绍数据中心机房特殊的环境要求和XXX机房恒温恒湿精密空调的特点、优势等内容。

1.1 机房环境要求精密的环境控制对计算机的运行非常重要，因此对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下几个方面：应用对象不同：机房专用空调就是为机房设备提供恒温恒湿的运行环境的，而民用空调都是直接服务于人的。

它们的设计理念和功能都完全不同。

精密空调安装规范

精密空调安装规范篇一：机房精密专用空调技术指标及安装要求机房精密专用空调技术指标及安装要求一、机房专用精密空调技术指标（60kw）：1．数量：二台。

2．显热比（SHR）：0.90。

3．能效比（EER）： 3.6。

4．温度控制精度：±0.5°C。

5．湿度控制精度：±2%。

6．双冷源设备双循环（2个压缩机）/台，送风系统应为双风机双电机。

7．制冷功率60KW左右。

8．送风方式：下送风；风量：不小于每小时16000立方米；最大平均机外余压：不小于350帕。

9．噪声：不大于60dB。

10．加湿量：不小于10㎏/h; 加热功率：不小于15kw。

11．室外冷凝器技术要求：转速由压力控制；散热面积大，效果好。

冷凝器配置应满足室外环境工况要求：夏季最高（正西方向）45℃、冬天最低 -20℃。

12．室内机应配备漏水检测装置，对制冷系统、风机系统、电气控制系统、微处理机控制系统、通讯系统、加湿系统、加热系统的异常情况及时报警并保护。

13．设备颜色：灰色。

14．设备保修期：1年。

二、安装技术要求：1．设备由投标方负责运输到用户指定安装地点并安装就位，投标前应考察现场，确定方案，否则为废标。

2．由于管路较长，必要时需对铜管管径进行修正，工艺应采用优质硬直铜管焊接，壁厚度不小于1.5mm。

3．免费提供监控通讯协议。

4．投标时提供安装材料规格、型号、数量明细单。

5．空调安装位置为CDAS一层机房。

投标方负责：空调电源电缆（YJV型电缆沿地板下原有动力线槽敷设并接图中动力配电柜）、上下水管路接入通风机房内、地面防水处理、室内外墙洞及封堵、室内机架及地板处理、室外机放置于楼西侧设备平台上、空调设备之间的管路及线缆连接，空调室内外最长距离为70米。

6. 2008年7月23日（星期三）上午9：00看现场，，电话：三、资质与服务要求1．供应商应提供安装资质和代理品牌资质证明。

2．售后服务期响应时间为3小时以内。

【ups方案】机房精密空调解决方案 (2)

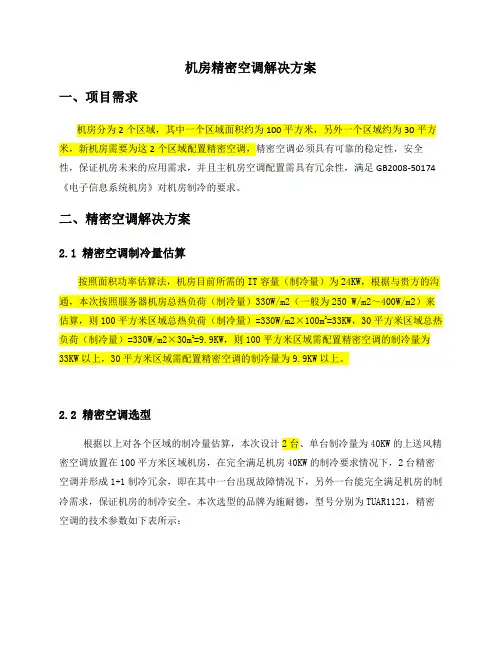

机房精密空调解决方案一、项目需求机房分为2个区域，其中一个区域面积约为100平方米，另外一个区域约为30平方米，新机房需要为这2个区域配置精密空调，精密空调必须具有可靠的稳定性，安全性，保证机房未来的应用需求，并且主机房空调配置需具有冗余性，满足GB2008-50174《电子信息系统机房》对机房制冷的要求。

二、精密空调解决方案2.1 精密空调制冷量估算按照面积功率估算法，机房目前所需的IT容量（制冷量）为24KW，根据与贵方的沟通，本次按照服务器机房总热负荷（制冷量）330W/m2（一般为250 W/m2～400W/m2）来估算，则100平方米区域总热负荷（制冷量）=330W/m2×100m2=33KW，30平方米区域总热负荷（制冷量）=330W/m2×30m2=9.9KW，则100平方米区域需配置精密空调的制冷量为33KW以上，30平方米区域需配置精密空调的制冷量为9.9KW以上。

2.2 精密空调选型根据以上对各个区域的制冷量估算，本次设计2台、单台制冷量为40KW的上送风精密空调放置在100平方米区域机房，在完全满足机房40KW的制冷要求情况下，2台精密空调并形成1+1制冷冗余，即在其中一台出现故障情况下，另外一台能完全满足机房的制冷需求，保证机房的制冷安全。

本次选型的品牌为施耐德，型号分别为TUAR1121，精密空调的技术参数如下表所示：2.3 施耐德精密空调产品介绍施耐德电气房间级恒温恒湿精密空调机具有精密并持续地控制环境，稳定运转，高效节能，噪音值低的特点。

机组可以方便地调节以满足不同的运行参数、性能指标的要求，独到的设计可保证重要电子系统在变化迅速的环境中长时间无故障运行。

整体设计安全可靠，节能，外形美观，满足新一代数据中心对可靠性，可用性和节能特性的要求。

主要产品特性如下：1、外观经专家设计美丽大方，完全衬托出高科技的环境。

2、室内机组采用双层隔音方式，符合低噪音的环保要求。

机房空调配置方案范本

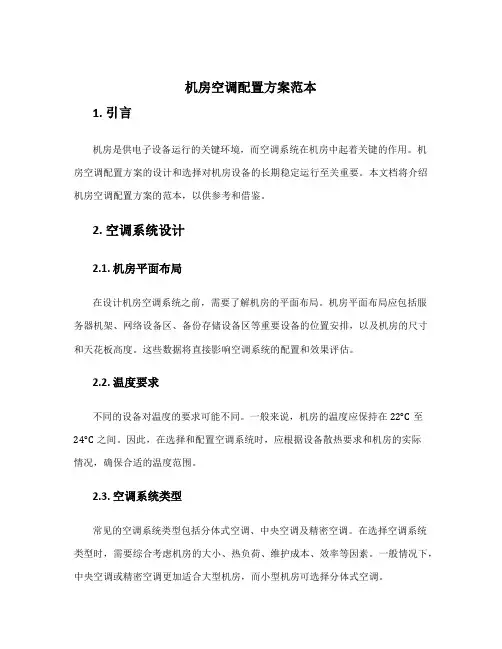

机房空调配置方案范本1. 引言机房是供电子设备运行的关键环境，而空调系统在机房中起着关键的作用。

机房空调配置方案的设计和选择对机房设备的长期稳定运行至关重要。

本文档将介绍机房空调配置方案的范本，以供参考和借鉴。

2. 空调系统设计2.1. 机房平面布局在设计机房空调系统之前，需要了解机房的平面布局。

机房平面布局应包括服务器机架、网络设备区、备份存储设备区等重要设备的位置安排，以及机房的尺寸和天花板高度。

这些数据将直接影响空调系统的配置和效果评估。

2.2. 温度要求不同的设备对温度的要求可能不同。

一般来说，机房的温度应保持在22°C至24°C之间。

因此，在选择和配置空调系统时，应根据设备散热要求和机房的实际情况，确保合适的温度范围。

2.3. 空调系统类型常见的空调系统类型包括分体式空调、中央空调及精密空调。

在选择空调系统类型时，需要综合考虑机房的大小、热负荷、维护成本、效率等因素。

一般情况下，中央空调或精密空调更加适合大型机房，而小型机房可选择分体式空调。

2.4. 空调系统容量空调系统的容量是指其一次性可以处理的冷热负荷。

为了确定合适的空调系统容量，需要计算机房的散热负荷。

散热负荷的计算可以考虑机房的尺寸、设备功耗、人员密度等因素。

根据计算结果，选择合适的空调系统容量，以确保机房的温度稳定。

2.5. 空调系统布局合理的空调系统布局对机房温度均匀分布和冷热风的流通起着重要作用。

通常情况下，空调系统需要设置在机房的角落或屋顶，以减少对机房可用空间的占用。

同时，还需要合理安装通风管道和散热风扇，以确保温度均匀、风量充足。

3. 空调系统选择3.1. 品牌选择选择可靠的空调品牌非常重要，这将直接影响空调系统的性能和故障率。

在选择空调品牌时，可以参考市场上的评测、用户推荐以及专业的机房设计方案。

常见的优秀空调品牌包括大金、美的、日立、志高等。

3.2. 产品选择根据机房的尺寸和热负荷，选择合适的空调产品参数。

精密空调技术要求

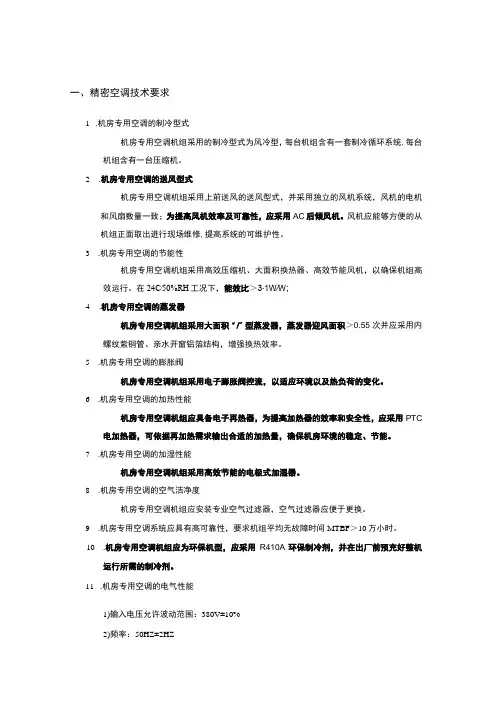

一、精密空调技术要求1.机房专用空调的制冷型式机房专用空调机组采用的制冷型式为风冷型，每台机组含有一套制冷循环系统,每台机组含有一台压缩机。

2.机房专用空调的送风型式机房专用空调机组采用上前送风的送风型式，并采用独立的风机系统，风机的电机和风扇数量一致；为提高风机效率及可靠性，应采用AC后倾风机。

风机应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。

3.机房专用空调的节能性机房专用空调机组采用高效压缩机、大面积换热器、高效节能风机，以确保机组高效运行。

在24C∕50%RH工况下，能效比＞3∙1W∕W;4.机房专用空调的蒸发器机房专用空调机组采用大面积uΓ型蒸发器，蒸发器迎风面积＞0.55次并应采用内螺纹紫铜管、亲水开窗铝箔结构，增强换热效率。

5.机房专用空调的膨胀阀机房专用空调机组采用电子膨胀阀控流，以适应环境以及热负荷的变化。

6.机房专用空调的加热性能机房专用空调机组应具备电子再热器，为提高加热器的效率和安全性，应采用PTC 电加热器，可依据再加热需求输出合适的加热量，确保机房环境的稳定、节能。

7.机房专用空调的加湿性能机房专用空调机组采用高效节能的电极式加湿器。

8.机房专用空调的空气洁净度机房专用空调机组应安装专业空气过滤器，空气过滤器应便于更换。

9.机房专用空调系统应具有高可靠性，要求机组平均无故障时间MTBF＞10万小时。

10.机房专用空调机组应为环保机型，应采用R410A环保制冷剂，并在出厂前预充好整机运行所需的制冷剂。

11.机房专用空调的电气性能1)输入电压允许波动范围：380V±10%2)频率：50HZ±2HZ12.机房专用空调机组应能适应室外环境温度-20t~+45P,如选配低温运行组件，应能适应室外环境温度-40℃~+45℃。

13.机房专用空调的温度、湿度控制性能D机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

2）温度调节范围：+17o C→30o C3）温度调节精度：±1℃,温度变化率＜5℃/小时4）湿度调节范围：20%~80%RH1）湿度调节精度：±5%RH2）温、湿度波动超限应能发出报警信号14.机房专用空调的控制系统D采用多行中英文1CD液晶显示屏，可显示机房内主要参数（温度、湿度）。

数据中心精密空调配置及计算

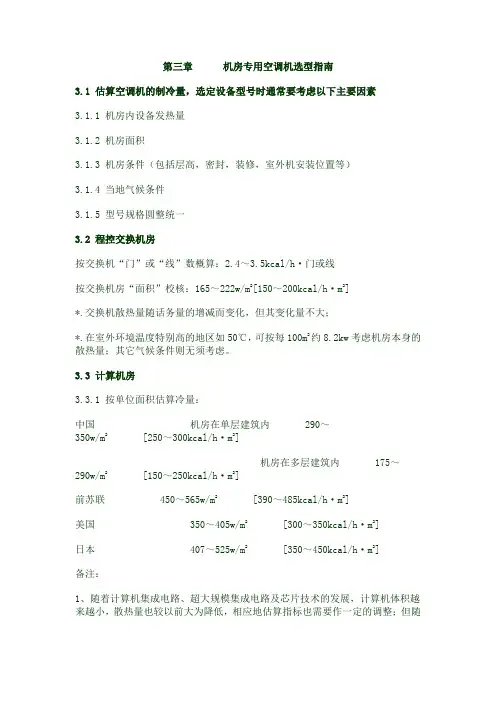

第三章机房专用空调机选型指南3.1 估算空调机的制冷量，选定设备型号时通常要考虑以下主要因素3.1.1 机房内设备发热量3.1.2 机房面积3.1.3 机房条件（包括层高，密封，装修，室外机安装位置等）3.1.4 当地气候条件3.1.5 型号规格圆整统一3.2 程控交换机房按交换机“门”或“线”数概算：2.4～3.5kcal/h·门或线按交换机房“面积”校核：165～222w/m2[150～200kcal/h·m2]*.交换机散热量随话务量的增减而变化，但其变化量不大；*.在室外环境温度特别高的地区如50℃，可按每100m2约8.2kw考虑机房本身的散热量；其它气候条件则无须考虑。

3.3 计算机房3.3.1 按单位面积估算冷量：中国机房在单层建筑内 290～350w/m2 [250～300kcal/h·m2]机房在多层建筑内 175～290w/m2 [150～250kcal/h·m2]前苏联 450～565w/m2 [390～485kcal/h·m2]美国 350～405w/m2 [300～350kcal/h·m2]日本 407～525w/m2 [350～450kcal/h·m2]备注：1、随着计算机集成电路、超大规模集成电路及芯片技术的发展，计算机体积越来越小，散热量也较以前大为降低，相应地估算指标也需要作一定的调整；但随着网络技术的发展，要求计算机的可靠性更高，运行速度更快，相应地散热量又有所增加，因此，冷量的估算应当结合实际情况综合考虑。

2、对于绝大多数机房（设备发热量一般），在无法准确计算机房内的设备发热量的情况下，在进行精密空调选型时可直接按照290～350w/m2即0.29-0.35KW/m2(等同于250～300kcal/h·m2)的标准进行设计，而为了安全起见，大多数情况下都按照0.35KW/m2（即300kcal/h·m2）的标准进行设计。

数据中心机房的环境参数对空调的要求

数据中心机房的环境参数对空调的要求第一篇：数据中心机房的环境参数对空调的要求关键词：机房恒温恒湿调温除湿数据中心是热密度高的环境与场所，数据中心内的计算机服务器等IT设备对机房的环境有较高的要求。

数据中心内的热、湿负荷的特点是，既要求空调系统的制冷能力较强，以便在单位时间内消除机房余热，又要求空调机的蒸发温度相对较高，以免在降温的同时进行不必要的除湿。

同时，数据中心机房应用场地内，其服务对象服务器、交换机、路由器、存储等IT类设备，对机房用的空调有着相同的要求。

本文我们探讨一下数据中心机房环境参数对空调的要求。

大的单位发热量对空调的要求1、大制冷量数据中心机房的热负荷很大，IT类设备的发热严重，致使单位面积热负荷远高于办公区域，即热负荷很大;因为这些设备不产生湿度变化，所以湿负荷较小。

这要求机房的空调制冷能力强，在单位时间内快速消除设备发生的热量。

2、小焓差同时要求空调的蒸发温度相对较高，避免降温的同时进行不必要的除湿。

3、大风量因为机房用空调要求送风的焓差小，避免不必要的除湿，而另外又要求大制冷量，所以必须采取大风量的设计。

大风量的循环也有利于机房的温度、湿度等指标的稳定调节，也能保证机房温度、湿度均衡，达到大面积机房气流分布合理的效果，避免机房局部的热量聚集。

4、大冷风比冷风比是空调设备的风量和冷量之比。

为了提高运行效率、保证机房气流组织、提高过滤空气的洁净度，通信机房要求的空调设备的风量较大，因此数据中心机房、通信机房空调设备比普通舒适性空调的风冷比大，两者相差近2倍。

相对湿度控制的要求虽然数据中心机房的IT设备不产生湿度的变化，但是机房的湿度必须保证在一个范围之内，通常为40%-60%。

湿度过低，容易导致电子元器件的静电产生，造成静电放电乃至击穿;湿度过高，又容易导致设备与元器件的表面揭露而出现冷凝水，发生漏电或短路现象而无法正常工作。

因此，要求数据中心机房空调机具备加湿与除湿功能，并能将相对湿度控制在允许的范围内。

中心机房建设项目机房精密空调新风系统设计方案

中心机房建设项目机房精密空调新风系统设计方案一、空调系统规划数据中心机房区域内分三种空调形式：恒温恒湿型精密空调机组、基站式柜式空调、吸顶式舒适型空调。

中心机房采用精密空调，即恒温恒湿机组形式；UPS配电机房和网络机房采用精密空调；辅类机房采用吸顶式舒适型空调。

恒温恒湿精密空调机组是机房工程中的重要配套设备，其安装使用条件与机房的工程有密切的关系，精密空调送风模式采用下送风恒温恒湿精密空调。

根据《电子计算机场地通用规范》和机房设计的标准等要求，我们建议机房空调采用机房精密空调来控制机房的温度是湿度，这样会使机房更智能化、人性化；以下是精密空调和一般空调的性能以及造价上面的比较：机房精密空调与普通舒适性空调的比较机房精密空调机组普通舒适性空调1 机房精密空调对机房的温度、湿度、洁净度和气流速度，都进行相应的控制。

使机房的温度精密控制在±1 o C，湿度精度在±5%，有利于电气设备的普通空调只控制温度，对其他三个特征度没有太多的控制，为民用设备。

良好稳定运行。

2 机房的特点是全年设备都在运行，设备散热量较大，需要空调机组全年制冷运行，机房空调配置可调速冷凝风扇，冬季可正常制冷运转。

普通空调在冬季的制冷运行，要解决稳定冷凝压力和其它相关的问题，容易低压报警跳空气开关，无法正常运转。

3 机房要求其运行点为：冬季，20±2o C，夏季，23±2o C，机房空调把运行点作为设计点，因而机组始终处于最佳运行点，满足机房的环境要求，使设备稳定运行。

普通空调设计点温度一般为27o C，所以机组的实际供冷能力一般比样本标明的额定值低15-25%；此外，运行点偏离设计点时，机组的部分机件性能由于偏离了最佳运行点，从而影响了机组整体的匹配状态，不利于机组性能的充分发挥和高效率运行。

4 从整体机房散热效果来看，机房空调采用机组底部下送风，通过静电地板下方空间形成普通柜式空调采用上送风，机组正面下方回风，或是四面出风空调静压箱，然后从蜂窝孔地板处均匀送出冷风，带走机器设备发热，变成热空气向上，热空气最后在机组顶部上方吸入被空调机组处理，符合散热气流组织。

精密空调技术参数及功能要求机房专用空调机组的机组性能一

精密空调技术参数及功能要求一、机房专用空调机组的机组性能：（一）、机组选型要求:★机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。

★1、总冷量不低于 26.8KW，显冷量不低于 25.7KW。

机房专用空调机组采用风冷的冷却方式，送风方式为上送风、下回风。

室内机总风量：≥7280m3/h；能效比≥3.60显热比≥0.96加湿量（kg/h）：≥8-13；加热量（kw）：≥5；室外机风量≥12000m3/h膨胀阀类型：热力膨胀阀标准通信接口：RS485 或 RS232★由于机房密集面积有限内机尺寸不能超过：1000*795*1998（MM）。

延长阻建。

且安徽地区必须有全线产品备件库，以便后期维护。

2、单台机组的机外余压：机组的机外余压75~360Pa，并且机外余压通过控制器即可调节。

采用低噪音方式，室内机噪音值≤53dB（A）（离主机2米处）；室外机组：声压级≤58dB(A)；为了有效的吸收压缩机和风机工作时产生的噪音，室内机机壳内壁表面应衬有保温降噪材料，而且要采用阻燃材料，具有AO防火性能。

★3、机房专用空调应具高效节能性，低噪音、高寿命；采用美国谷轮“Copeland”全封闭涡旋式压缩机。

★4、机房空调机组的冷却设备：机房精密空调机组应配置风冷的冷凝器，冷凝器风机应采用德国EBM产品。

★5、风机采用国际著名风机制造商EBM的产品,采用带后弯逆向叶片的径流式风扇及电子转向的直流电机，免维护，运行可靠、噪音低、能耗小。

避免了皮带轮传动风机造成的二次粉尘污染及增加的维护成本、维护量。

★6、机房精密空调机组的加湿要求：具备高性能稳定可靠的加湿功能。

采用先进的意大利卡乐电极式加湿器，能直接使用未经二次软化的自来水水源，能对水垢或污物进行方便的清洗，可重复使用或长期使用。

★7、蒸发器要求：采用“I”字型高效率的蒸发器。

避免V型或A型蒸发器所固有的尖角死区，以及它引发的气流紊乱，从而保障了换热效率。

机房精密空调标准

机房精密空调标准一、温度和湿度要求机房精密空调系统需要维持机房内的温度和湿度在一定的范围内，以保证设备的正常运行和延长设备的使用寿命。

通常，机房的温度应保持在22℃±2℃，湿度应保持在50%±5%。

二、空气过滤系统机房精密空调系统应配备高效的空气过滤器，以去除空气中的尘埃、烟雾和有害气体，保证机房内的空气清洁度。

过滤器的效率应符合相关标准。

三、制冷系统机房精密空调系统应采用高效、低噪音的制冷系统，如冷水机、风冷机组等。

制冷系统应能提供足够的冷量，以满足机房内的散热需求。

此外，制冷系统的能效比应符合相关标准，如IEER或SEER等。

四、加湿系统机房精密空调系统应配备加湿系统，以保持机房内的湿度在适当的范围内。

加湿系统应能够精确控制湿度，并具有防结露功能，以避免设备受到水汽的损害。

五、除湿系统机房精密空调系统应配备除湿系统，以在潮湿的环境下保持机房内的湿度在适当的范围内。

除湿系统应能够精确控制湿度，并具有防结露功能，以避免设备受到水汽的损害。

六、送风系统机房精密空调系统应配备送风系统，以将清洁、新鲜的空气送入机房内。

送风系统应能够均匀地分布空气，以避免形成空气涡流和死角。

送风系统的噪音应控制在较低的范围内。

七、回风系统机房精密空调系统应配备回风系统，以将机房内的空气吸入空调系统中进行处理。

回风系统应能够有效地控制空气流量和方向，以保证空气循环的效率。

回风系统的噪音应控制在较低的范围内。

八、控制系统机房精密空调系统应配备控制系统，以实现自动化控制和监测。

控制系统应能够根据机房内的温度和湿度等参数进行自动调节和控制，以保证机房内的环境稳定可靠。

控制系统还应具备故障报警功能，以便及时发现和处理故障。

九、噪音和振动控制机房精密空调系统应能够控制噪音和振动，以避免对设备和人员造成干扰。

系统的噪音应控制在较低的范围内，通常应不大于60分贝。

此外，系统的振动也应控制在较低的范围内，以避免对设备造成损害。

精密空调方案

精密空调⽅案台达精密空调⽅案⼀、机房情况介绍（⼀）、机房情况现在了解到⽤户场地情况如下：机房⾯积约50平⽅⽶左右，根据机房环境要求建议配置台达风冷型制冷量为13.1KW的精密空调。

（⼆）、机房负荷计算1、计算机房环境条件设计标准计算机房属于重要设备运⾏场所，为了使电⼦计算机机房设计确保电⼦计算机系统稳定可靠运⾏及保障机房⼯作⼈员有良好的⼯作环境，机房内应按照国标GB2887-89《计算机场地安全要求》以及国标GB50174-93《电⼦计算机机房设计规范》来确定计算机机房环境条件。

1）温、湿度要求：根据国标GB50174-93《电⼦计算机机房设计规范》第3.1.2条，电⼦计算机机房内温、湿度应满⾜下列要求：i.开机时电⼦计算机机房内的温、湿度ii.停机时电⼦计算机机房内的温、湿度2）空⽓含尘浓度要求：根据国标GB50174-93《电⼦计算机机房设计规范》第3.1.5条规定，主机房内的空⽓含尘浓度，在表态条件下测试，每升空⽓中⼤于或等于0.5µm的尘粒数，应少于18,000粒。

3）机房噪⾳规定：根据国标GB50174-93《电⼦计算机机房设计规范》第3.2.1条规定，主机房内的噪声，在计算机系统停机条件下，在主操作员位置测量应⼩于68dB（A）。

4）⽓流组织规定：根据国标GB50174-93《电⼦计算机机房设计规范》第5.3.3条规定，采⽤活动地板下送风时，出⼝风速不应⼤于3m/s，送风⽓流不应直对⼯作⼈员。

5）系统设计规定：根据国标GB50174-93《电⼦计算机机房设计规范》第5.4.6条规定，主机房必须维持⼀定的正压。

主机房与其它房间、⾛廊间的压差不应⼩于4.9Pa，与室外静压差不应⼩于9.8Pa。

为满⾜以上所提到的计算机房环境条件规定，应选⽤精密空调。

2、机算机房热、湿负荷计算根据国标GB50174-93《电⼦计算机机房设计规范》第5.2.2条规定，电⼦计算机机房空调的热、湿负荷应包括下列内容：A.计算机和其它设备的散热；B.建筑围护结构的传热；C.太阳辐射热；D.⼈体散热、散湿；E.照明装置散热；F.新风负荷。

核心机房精密空调配置

现场施工
20点
6
下水管安装
现场施工
10米
7
室外机动力电缆敷设
现场施工
23米
8
室外机信号电缆敷设
现场施工
23米
9
管路支撑架安装
现场施工
20米
10
开孔
现场施工
1个
11
地板切割
现场施工
1项
3
管路支撑架
20米
4
橡塑保温管
华美B1-0.9cm
20米
6
下水管
PPR（热熔）
10米
7
制冷剂艾Biblioteka 生厂家提供22.7KG1项
8
减震垫
橡胶
2组
9
阀门
DN25
2个
10
工程辅料
1项
三、工程施工
1
室内机搬运
现场施工
1项
2
室外机搬运
现场施工
1项
3
室内机安装
现场施工
1项
4
室外机安装
现场施工
1项
5
冷媒管路焊接安装费
核心机房精密空调配置
序号
名称
规格/描述
制造商
数量
一、机房精密空调设备
1
精密空调
艾默生P1042UA
艾默生
1台
2
配件
SNMP卡
艾默生
1个
3
配件
管线
艾默生
20米
4
配件
电缆16mm
艾默生
25米
5
配件
吊装费
艾默生
1项
二、工程材料
1
回油弯
180°22、16U型弯2个一套

精密空调配置方案(新天地机房)

精密空调配置建议方案一、机房空调项目状况机房面积：15平米。

二、机房冷负荷估算2.1机房冷负荷估算统计表2.2机房冷负荷计算说明2.2.1机房面积：S2.2.2 机房冷负荷按一般计算机机房400W/m2来估计。

三、机房空调机组选型选型方案：风盘的灵活性送风方式任意选择冷冻水机组（1）机房选用2台GESA 524机组，一用一备。

（2）建议机柜的布局：建议机柜采用冷热通道布局方式，机柜面对面，机柜前端为冷通道，背对背布局，背部为热通道；机柜前端为风口地板，形成送风冷通道；若机房净高度在3.5米左右，机房回风采用天花回风，在热通道上方加装回风格栅（如下图）。

（3）建议机柜的排列方向与机组送风方向一致，有利于送回风气流布局，建议空调布局在短边两端。

四、机组技术参数表五、机组外形尺寸示意图1、GESA524机组室内机外形尺寸示意图2、GESA524 机组室外机外形尺寸示意图六、产品系列特点介绍1产品特点介绍针对此次贵公司机房精密空调的投标要求和项目节能的特殊性，我们特别推出美国特灵GESA产品系列，该产品系列在同行业产品中，技术成熟可靠，性价比高,特灵作为世界知名的机房精密空调品牌，在欧美及日本等高端区域占领了相当大的份额，在国内大型数据中心也有很多成功案例，如交通银行南方数据中心、EMC数据中心、微软数据中心、太平人寿保险有限公司数据中心、以及CCTV等大型数据中心。

GESA 空调产品系列是在保留原有GES以及GEEP等产品系列优点的基础上，采用新的设计理念和创新技术而形成的新一代高可靠性和高科技产品系列。

该系列产品具有独特的主要性能特点：节能、高可靠性、环保、低噪、风量大、方便.2、在机房空调中采用新技术的重要性，尤其是采用节能技术的迫切性：节能的紧迫性：众所周知，随着中国经济的快速发展，我国目前面临比较大的能源问题，尤其是经济发达地区，比如华东地区。

也就是说廉价的能源时代一去不复返了，机房空调作为机房中主要的耗电设备，约占整个机房设备耗电的30%左右，在空调的各运行部件中，风机是365天，每天24小时的不间断运行，对风机的技术进行改进，到达节能的目的，意义十分重大。

机房精密空调技术要求

机房精密空调技术要求：本设备为宁波市气象局高性能计算机机房制冷使用，机房面积大概在80 平方米左右。

根据机房面积及机房内主要的发热设备（UPS、电池、配电瓶、机柜等），同时考虑结构传热、照明发热等，所以在主机房中增加2台机房精密空调作为主机房的制冷设备，以达到机房恒温恒湿要求。

为使机房节能，机房精密空调需能够实现联动，且互为备份。

一、总则1. 本技术规格书只是设备及安装的一些原则性规定，并不是详尽的要求，供应商有责任对该设备设计符合技术规格书要求负责。

2. 采购的设备所涉及的产品标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准，如是国外相应标准应征得采购人认可。

3. 供应商应根据采购文件所提出的技术规格、参数、数量和服务要求，综合考虑货物的适应性，选择具有最佳性能价格比的货物前来报价。

希望供应商以精良的货物、优良的服务和优惠的价格，充分显示自身的竞争实力。

4. 本采购项目机房精密空调采购，包括设备的供货、安装调试、技术服务及售后服务等。

投标人必须根据自己的技术和商务优势对此项目的全部内容进行投标，不得只投其中一部分内容。

二采购内容及要求：1、设计依据：《采用暖通风与空气调节设计规范》GB 50019－2003《电子计算机机房场地技术要求》GB2887-2000《电信机房空调维护规程》电网综1997（472）号文《通信电源、机房空调集中监控管理系统暂行规定》电交网1999（625）号文《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》《电子计算机机房设计规范》GB50174－2008《通风与空调工程施工质量验收规范》GB50243-2002《计算机场地安全要求》GB2887-892、机房精密空调技术规范机房精密空调采购数量2套，需含安装及调试。

参考品牌：艾默生PEX 系列机房专用空调机组的机械性能：1) 外观工艺：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。

机房精密空调系统设计方案

机房精密空调系统设计方案机房精密空调系统设计方案目录第一章精密空调系统配置31.1机房设计要求31.2机房负荷计算5第二章系统设计92.1系统概述92.2系统设计依据102.3系统设计原则及系统特点12第三章Liebert.PEX系列产品介绍133.1Liebert.PEX系列描述133.2Liebert.PEX机组的特点133.3Liebert.PEX机组的设计143.4Liebert.PEX机组的节能设计19第四章施工方案214.1空调及机柜摆放示意图214.2空调室内室外机安装原则224.3空调相关工程建议224.3.1防水工程234.3.2地板工程234.3.3天花工程244.3.4墙柱面工程244.3.5门窗工程244.3.6电气安装24第五章机房动力环境监控系统255.1系统内容255.2各子系统内容35第一章精密空调系统配置1.1机房设计要求根据中心机房的实际情况，我们建议选用恒温恒湿机房专用精密空调。

它可以保证电脑机房拥有一个恒久的良好的机房环境。

机房环境特点：机房中的环境设备在运行中散热量大而且集中，散湿量极小。

即机房设备散热量的95%是显热，热量大，湿量小，热湿比极大。

在这种情况下，空气处理可近似作为一个等湿降温过程。

在这种情况下的焓差小，要消除余热必然是大风量。

此外，因为计算机设备、网络设备24小时不间断运行，所以需要空调系统一年四季不间断地运行。

同时，根据机房的围护结构特点（主要是墙体、顶面、地面，包括：楼层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层结构及缝隙、散热）、人员的发热量，照明灯具的发热量，新风负荷等各种因素，计算出计算机房所需的制冷量，因此选定空调的容量。

数据中心机房空气环境设计参数：机房的环境是靠空调机来实现的。

但是，保证机房的洁净度则要求做到以下几点：1. 机房要密封墙体围护结构清洁。

2. 机房要保持正压，防止脏空气侵蚀。

新风做到两级净化，即初效、亚高效过滤器，从而使输入机房的空气质量大大提高。

机房精密空调配置方案

机房精密空调配置方案1.设计概述由于计算机机房的环境必须满足计算机等各种网络设备和工作人员对温度、湿度、洁净度等要求。

所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房环境系统。

1.1 设计原则中心机房是重要设施，机房空调的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全、可靠灵活的、开放的。

我们在进行设计时，遵循以下设计原则：实用性和先进性：采用先进成熟的精密空调设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息中心的发展和技术升级的需要。

安全可靠性：为保证各项业务应用，精密空调必须具有高可靠性，决不能出现单点故障。

在对数据中心机房精密空调的选择上应当尽量选择可靠性高的机组。

1.2项目需求分析1.2.1工程简介中心机房（设备间）总面积约为40m²，为了满足用户机房要求，建议选择高可靠性、安全性的精密机房空调一台。

1.2.2需求分析需要一台精密机房空调,来满足机房的制冷需求，以及未来精密环境所要求的高可靠性、安全性、洁净性。

1.2.3机房空调选型要求空调负荷的确定计算中心机房主要的热负荷来源于设备的发热量及维护结构的热负荷。

因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。

根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷补充的新风负荷、人员的散热负荷等，可根据计算机房的面积测算。

1.2.4机房冷负荷计算中心机房的用途，可考虑按机房面积所估算的发热量进行估算机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等，可根据计算机房的面积按冷量350 kcal / m²进行估算。

（采用的参数因为未考虑设备散热所以采用350 kcal / m²）中心机房每个面积为约长*宽=100 m²所需制冷量为：100m²*350 kcal / m² = 35000 kcal；机房所需冷量：35000 kcal /860 kcal /KW =40.6kW1.３.１选型描述空调型号推荐以及送回风方式确定根据上述计算的机房所需冷量，推荐选用总制冷量为44.3KW的恒温恒湿机组。

如何配置机房专用空调

(次)
计算机房及交换机房特点
• 焓差小
• 空气处理过程所需焓差的大小，主要取决于室内热湿比和送风温差t。
• 机房余热量大，余湿量小的特性则机房的热湿比可以近似地认为
= + 。
=
(
等湿
降
温
过
程
，
送
风
湿
=
度一
般
= 常数
也要
控
制
小
于
H8
0
%
)
N
M N
机房空调的送风温度s 点
要高于一般民用空调s1点
• 精密空调全面解决方案
• 合作的机房公司(CCCC长城机房、京海、科海、中建电子机房、科技通、华南计算机公司、华东电脑)
如何达到标准机房的要求
• 计算机机房空调系统设计
• 运行可靠 • 留有备用的空调负荷量 • 合理选择气流组织 • 确保机房一定量的新风 • 对空气进行过滤净化 • 合理选择空调系统和机房专用空调机 • 设置自控装置 • 作好安全措施(消防联动等) • 设置必要的事故排风
机房环境要求高，需采用中型精密环境控制系统
单机容量为 10 ~ 30 KW 机房要求N+1冗余配置
如何核算机房负荷容量
• 基站及传输机房
站点分布广，运行环境恶劣直流供电为主，要求基站电源必须有较强的环境适应能力面积小，单位面积发热大一般无人值守
如何核算机房负荷容量
• 基站及传输机房特点及环境需求机房面积及热负荷
• 余湿量小计算机房及交换机房特点
• 计算机运行不产生湿汽 • 湿负荷主要来源于室内外水蒸汽分压力差 • 工作人员的散湿和新风带入的少量的“湿份” • 电子计算机房的散湿量平均8 ~ 16 g/M2

计算机机房精密空调配置

第三章机房专用空调机选型指南3.1 估算空调机的制冷量，选定设备型号时通常要考虑以下主要因素3.1.1 机房内设备发热量3.1.2 机房面积3.1.3 机房条件（包括层高，密封，装修，室外机安装位置等）3.1.4 当地气候条件3.1.5 型号规格圆整统一3.2 程控交换机房按交换机“门”或“线”数概算：2.4～3.5kcal/h·门或线按交换机房“面积”校核：165～222w/m2[150～200kcal/h·m2]*.交换机散热量随话务量的增减而变化，但其变化量不大；*.在室外环境温度特别高的地区如50℃，可按每100m2约8.2kw考虑机房本身的散热量；其它气候条件则无须考虑。

3.3 计算机房3.3.1 按单位面积估算冷量：中国机房在单层建筑内 290～350w/m2 [250～300kcal/h·m2]机房在多层建筑内 175～290w/m2 [150～250kcal/h·m2]前苏联 450～565w/m2 [390～485kcal/h·m2]美国 350～405w/m2 [300～350kcal/h·m2]日本 407～525w/m2 [350～450kcal/h·m2]备注：1、随着计算机集成电路、超大规模集成电路及芯片技术的发展，计算机体积越来越小，散热量也较以前大为降低，相应地估算指标也需要作一定的调整；但随着网络技术的发展，要求计算机的可靠性更高，运行速度更快，相应地散热量又有所增加，因此，冷量的估算应当结合实际情况综合考虑。

2、对于绝大多数机房（设备发热量一般），在无法准确计算机房内的设备发热量的情况下，在进行精密空调选型时可直接按照290～350w/m2即0.29-0.35KW/m2(等同于250～300kcal/h·m2)的标准进行设计，而为了安全起见，大多数情况下都按照0.35KW/m2（即300kcal/h·m2）的标准进行设计。
