变电站一体化电源的应用
智能变电站交直流一体化电源系统的研究与应用
智能变电站交直流一体化电源系统的研究与应用伴随着我国科技水平的发展，智能技术被广泛应用在各个领域中。
交直流电源智能化运行是通过整合交、直流电源实现的，为供电用电的一体化提供了解决方案，能有效地提高运行的稳定安全性，从而提高了变电站电源管理能力。
而交直流一体化电源系统具有集成度高、管理简便等优势，可集中监控和管理多套电源系统，提高了多套站用电源系统蓄电池组的共享性，随着交直流一体化电源系统方案的广泛应用，其所存在的问题急需从根本上进行解决（包括标准化程度不高、各品牌间的兼容性差等）。
为确保变电站的可靠运行，提出全模块化电源系统方案，以期提高维护效率并降低维护成本，为提高交直流一体化电源系统的标准化程度提供参考。
标签：智能变电站;交直流一体化;电源系统;研究;应用引言变电站内部供电系统的稳定运行是供电可靠的前提。
近年来，随着互联网与自动化技术的发展，数字化与智能化设备被大量的应用于变电站中，为提高电源管理的可靠性具有积极的意义。
传统变电站电源系统由直流部分、交流部分、UPS、通信系统等构成。
各个子系统的设计制造到现场的安装调试由不同的生产厂家对应负责，后期运行维护也由相应的专业人员负责检修。
随着智能变电站系统的成熟发展，较多智能变电站在投运后逐步提出了交直流一体化电源设计。
在智能变电站设计运行中，将传统变电站各个子系统实现统一化设计、统一化安装配置、统一化监测控制。
采用直流变换器直接接入直流母线代替了通信蓄电池组，应用智能终端，合并单元等装置，采用庞大的交换机组。
因此，改变传统变电站的不足，使智能变电站的电源更加可靠、合理。
此外，技术更加先进，减少人力资源投入，实现自动化设计具有现代化的意义。
1智能变电站交直流一体化电源系统现状常规变电站中分散设计电源系统逐渐被淘汰，新诞生的智能变电站交直流一体化电源系统得到了广泛应用，很大程度上方便了变电站的使用与管理。
现下，有关智能变电站交直流一体化电源系统的研究包含：（1）如何可靠且稳定的将智能站交流电源启动切换实现的问题;（2）电力专用逆变电源产生能够影响负载设备的一些干扰，如被电气隔离的电源直流、交流输出与输入或动态瞬变、杂讯干扰等。
变电站交直流控制电源一体化整体解决方案
交流电源的作用
1 主电源
交流电源作为变电站的主 电源，为各来自设备提供电 力。2 供电调节
交流电源可以调节电压和 频率，以满足不同设备的 电力需求。
3 故障检测
交流电源具有故障检测功 能，能够及时发现并报告 电力设备的故障。
电源的控制方法
模拟控制
通过模拟信号控制电源输出的电压和电流。
数字控制
通过数字信号控制电源输出的电压和电流，实现精 确的控制。
控制电源的组成
直流电源单元
包括整流、滤波和稳压模块，将交流电转换为稳定的直流电。
交流电源单元
包括变压器、整流和滤波模块，将变电站的输入交流电转换为稳定的直流电。
控制单元
包括逻辑控制、监测和故障检测模块，实现对电源的控制和监测。
系统的稳定性
我们的控制电源系统具有高度的稳定性，能够在各种工作环境和负载情况下 提供稳定的电力供应。
一体化整体解决方案
我们提供一体化整体解决方案，将交直流控制电源集成到一个系统中，以便 更好地管理和控制变电站的电力设备。
直流电源的作用
1 稳定供电
直流电源为变电站提供稳 定的直流电，确保电力设 备的正常运行。
2 精确控制
直流电源可以根据需求精 确调节电压和电流，实现 对电力设备的精确控制。
3 备用电源
变电站交直流控制电源一 体化整体解决方案
本演示将向您展示变电站交直流控制电源一体化整体解决方案的各个方面， 包括作用、控制方法、组成、故障保护和优缺点等内容。
变电站交直流控制电源概述
交直流控制电源在变电站的运行中起着至关重要的作用，它能够提供稳定可 靠的电源供应，并对变电站的电力设备进行精确控制。
交直流一体化电源在智能变电站中应用的优势

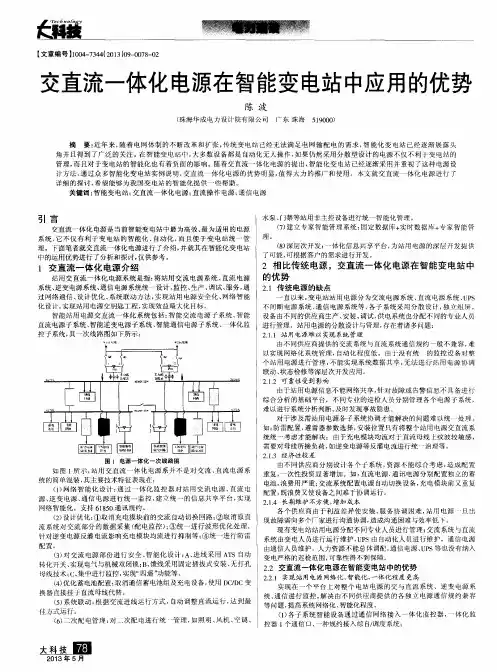

交直流一体化电源在智 能变 电站中应用的优势
陈 波
（ 珠 海 华 成 电 力设 计 院有 限 公 司 广 东 珠海 ５ １ ９ ０ ０ ０ ）
摘 要： 近年来 ， 随着 电网体制 的不断改革和扩 张 ， 传统变 电站 已经无法 满足 电网输 配 电的需求 ， 智 能化变 电站 已经逐 渐展露 头 角并且得到 了广泛 的关注 。在 智能变 电站 中， 大多数设备都 是 自动化无人操作 ， 如果仍然采 用分 散型设计的 电源不仅不利 于变 电站的 管理 ， 而且对于变 电站的智能化也有着 负面 的影响。随着交直流 一体化电源的提 出， 智 能化 变电站已经逐渐采用并重视 了这种 电源 设 计方法 ， 通 过 众 多 智 能 化 变 电站 实 例 说 明 ， 交直 流 一 体 化 电源 的优 势 明 显 ， 值 得 大 力 的 推广 和 使 用 。本 文 就 交 直 流 一 体 化 电源 进 行 了 详细的探讨 ， 希 望 能够 为 我 国 变 电站 的智 能 化 提 供 ‘ 些帮助。 关键词 ： 智能变 电站 ； 交直流一体化 电源 ； 直流操 作电源； 通信 电源
２ 相 比传 统 电源 ，交直 流一体 化 电源在 智 能变 电站 中
的优 势
２ ． １ 传 统 电源 的缺 点
一
直 以来 ， 变 电 站 站 用 电 源 分 为 交 流 电源 系 统 、 直流电源系统 、 Ｕ Ｐ Ｓ
不 间断电源系统、 通 信 电源 系 统等 ， 各子系统采用分散设 计， 独立组屏 ， 设 备 由不 同的 供 应 商 生 产 、 安装、 调试， 供 电 系 统 也 分 配不 同 的专 业 人 员

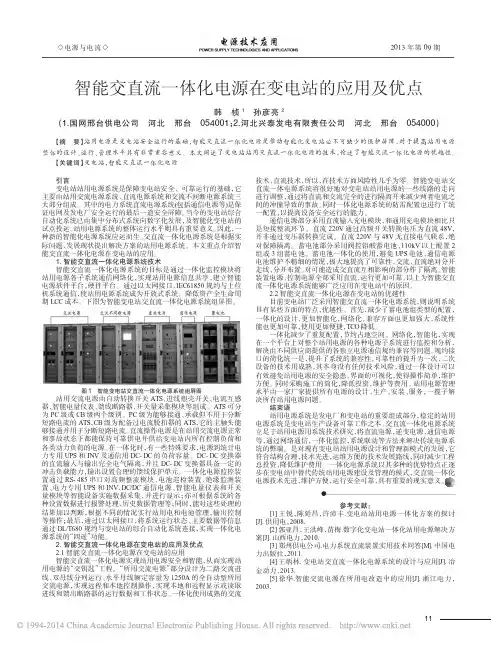

智能交直流一体化电源在变电站的应用及优点_韩桢
站用交流电源由自动转换开关 ATS、进线塑壳开关、电流互感 器、智能电量仪表、馈线断路器、开关量采集模块等组成。ATS 可分 为 PC 级或 CB 级两个级别。PC 级为能够接通、承载但不用于分断 短路电流的 ATS，CB 级为配备过电流脱扣器的 ATS，它的主触头能 够接通并用于分断短路电流。直流操作电源是在站用交流电源正常 和事故状态下都能保持可靠供电并供给变电站内所有控制负荷和 各类动力负荷的电源。在一体化时，有一些特殊要求，电源到统计电 力专用 UPS 和 INV 及通信用 DC- DC 的负荷容量。DC- DC 变换器 的直流输入与输出完全电气隔离，并且 DC- DC 变换器具备一定的 冲击负载能力，输出设置合理的馈线保护单元。一体化电源监控装 置通过 RS- 485 串口对高频整流模块、电池巡检装置、绝缘监测装 置、电力专用 UPS 和 INV、DC/DC 通信电源、智能电量仪表和开关 量模块等智能设备实施数据采集，并进行显示；亦可根据系统的各 种设置数据进行报警处理、历史数据管理等；同时，能对这些处理的 结果加以判断，根据不同的情况实行站用电和电池管理，输出控制 等操作；最后，通过以太网接口，将系统运行状态、主要数据等信息 通过 DL/T680 规约与变电站的综合自动化系统连接，实现一体化电 源系统的“四遥”功能。
2. 智能交直流一体化电源在变电站的应用及优点 2.1 智能交直流一体化电源在变电站的应用 智能交直流一体化电源实现站用电源安全和智能，从而实现站 用电源的“交钥匙”工程。“所用交流电源”部分设计为二路交流进 线、双母线分列运行、水平母线额定容量为 1250A 的全自动型所用 交流电源，实现远程和本地控制操作，实现本地和远程显示或读取 进线和馈出断路器的运行数据和工作状态。一体化使用成熟的交流
一体化的变电站电源系统

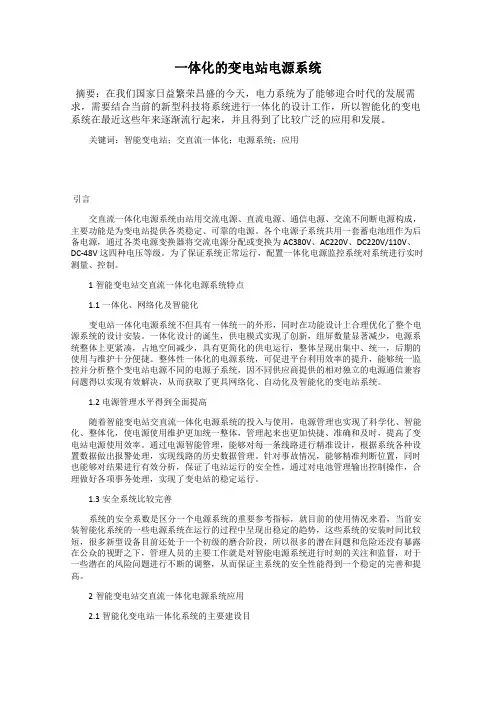

一体化的变电站电源系统摘要：在我们国家日益繁荣昌盛的今天，电力系统为了能够迎合时代的发展需求，需要结合当前的新型科技将系统进行一体化的设计工作，所以智能化的变电系统在最近这些年来逐渐流行起来，并且得到了比较广泛的应用和发展。
关键词：智能变电站；交直流一体化；电源系统；应用引言交直流一体化电源系统由站用交流电源、直流电源、通信电源、交流不间断电源构成，主要功能是为变电站提供各类稳定、可靠的电源。
各个电源子系统共用一套蓄电池组作为后备电源，通过各类电源变换器将交流电源分配或变换为AC380V、AC220V、DC220V/110V、DC-48V这四种电压等级。
为了保证系统正常运行，配置一体化电源监控系统对系统进行实时测量、控制。
1智能变电站交直流一体化电源系统特点1.1一体化、网络化及智能化变电站一体化电源系统不但具有一体统一的外形，同时在功能设计上合理优化了整个电源系统的设计安装。
一体化设计的诞生，供电模式实现了创新，组屏数量显著减少，电源系统整体上更紧凑，占地空间减少，具有更简化的供电运行，整体呈现出集中、统一，后期的使用与维护十分便捷。
整体性一体化的电源系统，可促进平台利用效率的提升，能够统一监控并分析整个变电站电源不同的电源子系统，因不同供应商提供的相对独立的电源通信兼容问题得以实现有效解决，从而获取了更具网络化、自动化及智能化的变电站系统。
1.2电源管理水平得到全面提高随着智能变电站交直流一体化电源系统的投入与使用，电源管理也实现了科学化、智能化、整体化，使电源使用维护更加统一整体，管理起来也更加快捷、准确和及时，提高了变电站电源使用效率。
通过电源智能管理，能够对每一条线路进行精准设计，根据系统各种设置数据做出报警处理，实现线路的历史数据管理。
针对事故情况，能够精准判断位置，同时也能够对结果进行有效分析，保证了电站运行的安全性，通过对电池管理输出控制操作，合理做好各项事务处理，实现了变电站的稳定运行。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨1. 引言1.1 背景介绍随着电力需求不断增长，传统的交流供电系统已逐渐显现出一些局限性：不能有效支持直流负载、能效低、安全性差等问题逐渐凸显。
而随着电气化、智能化、新能源等技术的快速发展，变电站交直流一体化电源系统逐渐成为研究热点。
传统的变电站主要采用交流供电系统，但随着直流负载在电力系统中的广泛应用，传统的交流供电系统已经不能满足需求。
为了有效支持直流负载、提高能效、提升供电系统的安全性和稳定性，变电站交直流一体化电源系统应运而生。
通过将交流和直流电源整合在一起，变电站交直流一体化电源系统能够更好地满足电力系统对不同类型负载的需求，提高能源利用率，减少能源浪费，提升供电系统的整体性能。
对于变电站交直流一体化电源系统的设计与应用进行深入研究具有重要的意义。
1.2 研究意义变电站交直流一体化电源系统的设计与应用探讨，是当前电力系统发展领域的热点之一。
其研究意义主要体现在以下几个方面：交直流一体化电源系统的设计与应用，在促进清洁能源和可再生能源的集成利用方面具有重要意义。
随着可再生能源如风电、光伏等的快速发展，传统交流电源系统已经不能满足其需求，而交直流一体化电源系统具有更好的适应性和灵活性，能够更好地集成和利用可再生能源，实现能源互联互通，推动清洁能源的大规模应用。
交直流一体化电源系统的研究对于提高电网的功率质量、降低能源消耗、减少环境污染等具有重要意义。
通过优化设计和高效运行，交直流一体化电源系统不仅能够提高电网的功率质量，降低能源消耗，减少能源浪费，还能够降低电力系统的运行成本，降低环境污染，促进可持续发展和绿色发展。
变电站交直流一体化电源系统的设计与应用探讨，不仅具有重要的理论意义，还具有重要的实践应用价值。
通过深入研究和实际应用，将为电力系统的高效运行、可靠运行和可持续发展提供重要支持和保障。
1.3 研究目的研究的目的是为了探讨变电站交直流一体化电源系统的设计和应用情况，深入了解该系统在电力领域中的作用和意义。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨随着能源转型和电力系统的升级，变电站的功能和要求也在不断提高。
传统的变电站电源系统采用交流供电的方式，但是随着直流电的优势日益凸显，交直流一体化电源系统开始逐渐被广泛应用。
本文将探讨变电站交直流一体化电源系统的设计与应用。
一、交直流一体化电源系统的设计原理交直流一体化电源系统是将交流电源和直流电源结合到一个系统中，实现统一的电能转换和分配。
其设计原理主要包括以下几个方面：1. 交流电源部分交流电源部分主要包括变压器、开关电源等设备，用于将高压输电线路上的交流电转换为中压或低压的交流电，以满足变电站内部设备的供电需求。
2. 直流电源部分直流电源部分则包括整流器、逆变器、储能设备等，用于将交流电源转换为稳定的直流电，同时利用储能设备对电能进行储存，以应对突发的负荷变化。
3. 电能管理系统电能管理系统是整个交直流一体化电源系统的核心部分，通过监测、控制和管理各个电源设备，实现对电能的高效转换和分配，提高电能利用率和系统的稳定性。
交直流一体化电源系统主要适用于以下几个方面的变电站：1. 新能源接入变电站随着可再生能源的大规模接入电网，变电站需要具备更加灵活和高效的电源系统，以应对不稳定的新能源发电特点。
交直流一体化电源系统可以将不同形式的电能进行高效转换和管理，适合于新能源接入变电站的电源需求。
2. 大型工业厂区变电站大型工业厂区对电能的稳定性和可靠性要求较高，传统的交流电源系统往往难以满足这些需求。
而交直流一体化电源系统能够提供更加稳定和可靠的电能转换和分配，适合于大型工业厂区变电站的电源需求。
交直流一体化电源系统相比传统的交流电源系统具有以下几个明显的优势：2. 灵活可靠交直流一体化电源系统能够根据不同的负荷需求和电源情况自动调整电能的转换和分配，具有更强的灵活性和可靠性。
3. 节能环保由于交直流一体化电源系统能够更加高效地利用电能并减少能量转换过程中的能量损耗，能够降低电能的浪费和减少对环境的影响。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨随着社会的发展和科技的进步，电力系统在发展过程中也在不断改进和完善。
变电站作为电力系统中的重要组成部分之一，其设计和应用对于电力系统的安全稳定运行具有重要意义。
近年来，随着新能源和直流输电技术的发展，变电站交直流一体化电源系统的设计与应用成为了研究的热点之一。
本文将探讨变电站交直流一体化电源系统的设计原理、优势与应用前景，以期为相关研究和工程实践提供一定的参考价值。
交直流一体化电源系统是指在变电站中，通过集成交流和直流电源设备，实现电力系统交、直流电源的互相供电和互相补偿。
其设计原理主要包括以下几个方面：1. 融合交直流设备：交直流一体化电源系统通过融合交流和直流设备，使得电力系统在供电方式和负载要求方面更加灵活可靠。
通过变电站内部的设备互相配合，可以更好地满足电力系统的不同需求。
2. 实现互补供电：交直流一体化电源系统在设计上能够实现交、直流电源的互补供电，并且实现互补运行状态下的平稳切换，保证了电力系统的可靠性和供电质量。
3. 提高系统运行效率：交直流一体化电源系统能够通过优化设备布局和运行模式，最大限度地提高电力系统的运行效率，降低能耗成本。
4. 实现节能减排：通过交直流一体化电源系统的设计，可以实现对于电力系统的能源利用的最大化，减少对于传统能源的依赖，以实现节能减排的目标。
二、变电站交直流一体化电源系统的优势变电站交直流一体化电源系统相比于传统的电力系统具有诸多优势，主要包括以下几个方面：1. 灵活性强：交直流一体化电源系统能够适应不同负载和供电方式的需求，具有更强的灵活性和适应性。
2. 运行可靠：通过交直流电源的互补供电和互补运行方式，提高了电力系统的供电可靠性和运行稳定性。
4. 降低投资成本：相比于传统的电力系统，交直流一体化电源系统在设备布局和使用上更加合理，可降低建设和维护成本。
5. 适应新能源发展：随着新能源的不断发展和应用，交直流一体化电源系统能够更好地适应新能源的接入和利用。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨1.1 交直流一体化电源系统的基本原理传统的变电站电源系统主要是交流电源，然而随着发电技术的不断进步和电力需求的日益增长，直流电源的应用也逐渐增多。
交直流一体化电源系统就是基于这样的背景而发展起来的。
它通过集成交流和直流两种电源系统，实现了电网的双回路供电，具有更高的可靠性和稳定性。
在设计变电站交直流一体化电源系统时，需要考虑以下几个原则：首先是整体性原则，即整个系统需要整体设计，实现交直流电源的协调运行；其次是灵活性原则，即系统需要具有一定的灵活性，可以根据实际需要进行调整和改变；再次是可靠性原则，即系统需要具有高度的可靠性，在各种情况下都能够稳定运行；最后是经济性原则，即在设计和建设过程中需要考虑成本因素，确保系统的高性价比。
2.1 设备选型在变电站交直流一体化电源系统的设计中，设备的选型是非常关键的环节。
需要考虑的主要设备包括变压器、开关设备、逆变器、直流配电柜等。
在选型过程中，需要充分考虑设备的技术性能、可靠性、节能性以及成本等因素，以确保系统的稳定运行和经济性的实现。
2.2 系统布局系统布局是变电站交直流一体化电源系统设计的重要环节。
合理的系统布局能够有效地减少线路损耗，提高系统的运行效率。
良好的系统布局还能够减少设备的占地面积，降低系统的建设成本。
2.3 运行控制在变电站交直流一体化电源系统的设计中，运行控制是至关重要的。
需要设计合理的运行控制系统，实现对系统运行状态的实时监测和调控。
这样可以有效地保障系统的稳定运行，并在出现故障时及时进行处理，降低损失。
2.4 安全保障安全是变电站交直流一体化电源系统设计的首要考虑因素。
需要采取一系列的安全保障措施，包括防雷、防火、防爆等，以保障系统运行过程中的安全稳定。
随着电力系统技术的不断进步和电力需求的日益增长，变电站交直流一体化电源系统的应用前景非常广阔。
交直流一体化电源系统具有更高的可靠性和稳定性，能够满足电力系统对电能的高质量需求。
交直流一体化电源在110kV变电站中的应用
交直流一体化电源在 110kV变电站中的应用摘要：本文首先阐述了交直流一体化电源系统在110kV变电站应用中的促进作用，接着对交直流一体化电源在110kV变电站中的应用要点进行了探讨。
关键词：交直流一体化电源；110kV变电站引言：交流/直流电源在110kV变电站的应用中起着重要作用，是变电站管理的重要创新和重大发展。
通过用集成交流/直流供电系统取代传统的人类供电系统，可以提高变电站的安全运行和可靠性，提高成本效益，保证各个项目的运行。
1交直流一体化电源系统在110kV变电站应用中的促进作用1.1降低成本、节约资源将交流/直流电源集成到110kV变电站中，可将运营成本降低好几倍。
这意味着传统配电系统需要多个电池，例如直流电源、不间断电源和通信电池。
不同类型的电池具有不同的保护机制。
可以看到，在操作过程中使用这些电池可能会导致不必要的资源浪费。
目前我国主要靠火力运作。
要实现环境目标，必须首先启用节能功能。
原因是电源提供巨大的经济效益。
如果在变电站运行期间节约能源，可以通过降低成本来降低成本。
应用交流/直流组合电源可实现成本节约。
在110kV变电站使用交流/直流分拣系统时，可以将不同电源系统的电池集成到单个设备中，以减少运行中的重量比配置问题，另一方面，这些组合电池的科学规划通过减轻变电站的负荷来简化工作。
1.2提高管理效率多功能交流/直流电源系统可提高应用期间的员工工作效率。
传统110kV变电站面临不同的电力负荷时，对于不同的技术和设备，必须具有不同的管理方面。
因此，员工要有效地管理设备，就需要有健全的管理理论和知识储备来处理复杂的任务。
例如，员工不仅要进行正常的维护工作，还要进行维护工作，使得110kV变电站的管理更加复杂。
集成交流/直流电源系统的高效管理不仅降低了管理复杂性，而且减少了员工的工作量。
一方面，集成设备可以了解每个设备的运行状态，从而通过改变以前需要的方面和观点来提高员工的工作效率。
变电站交直流一体化电源系统的设计与应用
６
ＭＥｒ Ａ Ｉ ． Ｉ Ｊ ｌ ｌ ＧＩ Ｃ ＡＬ Ｐ ＯＷＥＲ
２ ０ １ ３ 年第 ５ 期 总第 １ ５ ９期
变电站交直流一体化 电源 系统的设计 与应用
王炳林 ，郭 巍
３ ２ ３ ９ ０ ０ ） （ 浙 江 三 辰 电器 有 限公 司 ， 浙江青 田
ｓ ｕ ｐ ｐ ｌ ｙ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｎｖ ｅ ｎ ｔ ｉ ｏ ｎ ａ ｌ ｓ ｕ ｂｓ ｔ ａ ｔ ｉ ｏ ｎ ，ｔ ｈｅ ｔ ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ ｃ ｈａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｓ ａ ｎｄ ｄｅ ｓ ｉ ｎ ｓ ｇ ｃ ｈ ｅ ｍｅ ｓ ｆ ｏ ｒ
Ｗｉ ｈ ｉ ｔ ｎｃ ｒ ｅ ａ ｓ ｉ ｎ ｇ ｌ ｙ ｈｉ ｇ ｈ ｃ ｏ ｍｐ ｒ ｅ ｈｅ ｎ ｓ ｉ ｖ ｅ ａ ｕ ｔ ｏ ｍａ ｔ ｉ ｏ ｎ ｄ ｅ ｇ ｒ ｅ ｅ ｏ ｆ ｔ ｈ ｅ ｓ ｕ ｂｓ ｔ ａ ｉｏ ｔ ｎ ａ ｎｄ ｃ ｏ ｍｍｉ ｓ ｓ ｉ ｏ ｎ ｉ ｎ ｇ
【 Ｋｅ ｙ ｗ ｏ ｒ ｄ ｓ 】ｓ ｕ ｂ ｓ ａｔ ｔ ｉ ｏ ｎ ；ｉ ｎ ｔ ｅ ｇ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ａ Ｃ ／ Ｄ Ｃ ；ｐ ｏ ｗ ｅ ｒ ｓ ｕ ｐ ｐ ｌ ｙ
１ 引言
站 站综 白化 程 度 的越 来 越 高 以及 大 量 无 人 值 班 站 投
ＡＣ ／ ＤＣ ｉ ｎ ｔ ｅ ｇ ｒ ａ ｔ ｅ ｄ ｐ ｏ ｗ ｅ ｒ ｓ ｕ ｐ ｐ ｌ ｙ ｏ ｆ ｈｅ ｔ ｓ ｕ ｂ ｓ ｔ ａ ｔ ｉ ｏ ｎ ａ ｒｅ ｄ ｅ ｓ ｃ ｒ ｉ ｂ ｅ ｄ ．Ｃｏ ｍｂ ｉ ｎ ｅ ｄ ｗ ｉ ｔ ｈ ｐ ｒ ａ ｃ ｔ ｉ ｃ ｌ 印一 ａ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ，ｔ ｈ ｅ ａ ｄ ｖ ａ ｎ ｔ ｇｅ ａ ｓ ｏ ｆ ｔ ｈ ｅ ｉ ｎ ｔ ｅ ｒａ ｇ ｔ ｅ ｄ ｐ ｏ ｗｅ ｒ ｓ ｕ ｐ ｐ ｌ ｙ ｒｅ ａ ｄ ｉ ｓ ｃ ｕ ｓ ｓ ｅ ｄ ．
智能变电站交直流一体化电源系统的研究与应用
智能变电站交直流一体化电源系统的研究与应用摘要：智能变电站交直流一体化电源系统是将交流电源和直流电源等一些电源系统的进行整合，实现交直流电源一体化，这样不仅可以提高电源系统的安全性能和网络的智能化，还能很好地解决常规变电站电源中存在的一些问题，同时也提高了变电站的管理水平，灵活性和安全可靠性得到了很好的改善。
关键词：变电站；交直流；一体化；电源系统1常规性变电站的电源系统应用现状分析常规性变电站，依旧是我国当前电力事业中最为广泛、普遍设置的一种类型。
特别是对于我国这种地域宽广，技术更新不可能协调一致，所以常规性变电站依旧在我国的变电站运作系统中发挥着重要作用，常规性变电站，它的电源系统通常分为直流、交流、UPS和通信电源等几种不同的类型。
在一般的变电站运营模式下，交流系统是变电站的主要能源供应设备。
例如具体的电能储蓄、电源操作等工作都需要依赖交流系统来予以完成。
这就意味着，交流系统的稳定性能如何，会直接影响到整个变电站的运行是否稳定、可靠。
电源是整个变电站工作和运行的重中之重，当前我们的变电站，一般采用的是各个电源子系统分开设计、分开管理和使用、分开组屏，不同的电源系统由不同的生产商进行研发、生产、组装以及后期的安装、调试等。
这种模式运行下的各种电源子系统存在着很多的弊端。
（1）现有变电站站用电源由不同专业人员进行管理，交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护，除了人力资源不能总体调配，通信电源、UPS等也没有纳入变电站严格的巡检范围。
（2）由不同供应商分别设计各个子系统，资源不能综合考虑，使一次投资显著增加，经济性较差。
（3）从系统设计角度来讲，变电站综合自动化系统已由集中分布式系统向数字化发展。
目前综合自动化系统已成为站用电源信息共享平台，站用电源信息也一直作为综合自动化系统的简单附属信息，因此也难以实现系统管理和信息共享，在相关子系统变化时不能协调整个站用电源以最佳方式运行。
浅谈智能变电站交直流一体化电源系统应用
浅谈智能变电站交直流一体化电源系统应用Summary：交直流一体化电源系统是智能化变电站电源系统的心脏，对电力系统的安全可靠运行起着举足轻重的作用。
本文结合某城区11OkV智能化变电站，对站内交流、直流、UPS(逆变)、通信等电源选择做了详细论述。
Keys：交直流一体化电源系统；智能化变电站前言交直流一体化电源系统是智能化变电站内电源系统的心脏，对电力系统的安全可靠运行起着举足轻重的作用。
一体化电源系统，由交流、直流、UPS(逆变)、通信等电源组成，采用一体化设计、一体化配置、一体化监控，其运行工况和信息数据能通过一体化监控单元显示并通过DL／T860标准数据格式接入站内计算机监控系统。
本文将结合某城区智能化变电站详细介绍站内交直流一体化电源系统。
1、一般情况下电源系统应用原理分析虽然当前我们处于网络智能化时代的背景之下，但是很多的常规性变电站依旧是我国当前社会电力行业中应用比较广泛的方式，特别是在部分经济落后地区。
这种通电方式通常采用直流、交流、通信电源等几种不同的方式，在运营过程中还是存在很多的弊端，主要表现在以下几个方面：首先当前的变电站电源管理工作都是由不同专业背景的工作人员进行维护管理的，对于四种不同的通电电源需要进行分类维护，例如交流和直流电源可以由变电维护人员进行管理，USP部分可以安排专门的自动化人员进行管理，通信电源需要通讯工作人员进行维护。
其次因为系统的内容比较多，需要多个供应商提供子系统，各项资源不能综合在一起考虑，所以一次性的投入资金比较大，后期获得的经济效益比较差。
最后从数字化的发展设计进程而言，工作变电站综合自动化系统当前的安装方式越来越朝着数字化的方向发展，很多的自动化平台已经建立了完善的信息共享平台，但是在实际的管理过程中相关子系统的数字化建设在不断变化的过程中是比较困难的[1]。
2、智能变电站当前在一体电源系统的主要应用方式当前的智能化变电站系统和传统的系统在工作方式上主要不同的一点是电源安装方式的不同，新型智能系统的主要电源特点是能够实现独立的交流、直流和逆流等多个电源系统的独立设计，从而进一步提高变电站的安全运行和科技指数。
智能变电站交直流一体化电源系统的研究与应用
智能变电站交直流一体化电源系统的研究与应用发布时间：2023-01-03T02:12:45.696Z 来源：《科技新时代》2022年17期作者：许立云，高振峰[导读] 变电站是整个电力系统的基础设施，能够为整个系统提供高效的持续供电，智能变电站解决了变电站电源的稳定性与一体化问题，许立云，高振峰国网哈密供电公司，新疆哈密，839000摘要：变电站是整个电力系统的基础设施，能够为整个系统提供高效的持续供电，智能变电站解决了变电站电源的稳定性与一体化问题，这种新型的变电站已经逐渐走入了人们的视野之中，本文分析了智能变电站电源系统的优势，对智能变电站交直流一体化电源系统的研究与应用进行了粗略探讨。
关键词：智能变电站；交直流；一体化；研究应用引言：智能变电站，是一种新兴的概念，是一种同时拥有一个通信网络系统与多个子系统模块共同组成的高度智能化、稳定高效的新型变电站，通过电源系统交直流的一体化，更好地实现智能控电，将变电站的运行融入科学，使人们的日常用电更加方便、可靠。
一、智能变电站交直流一体化电源系统的优势随着科技的不断发展与革新，传统的变电站正逐渐退出历史的舞台，现如今，智能变电站因其优秀可靠的智能化供电，与人工智能等多项技术相结合，逐渐开始取代传统的变电站，一座座智能变电站拔地而起。
与传统的变电站相比，智能变电站有如下优势：（一）电源系统的智能化、一体化与网络化与传统笨重的变电站相比，智能变电站更加趋于数字化与精密化，实现了电源系统的一体化建设。
传统变电站中各种设备多而杂，线路也是格外复杂，这就导致各种设备与线路盘根错节，极易造成各种安全问题，且发生连带反应，十分不利于工作人员的日常维护和管理。
智能变电站则完全不同，其采用先进、可靠、集成和环保的智能设备，不仅实现了全站的数字信息化，更实现了电源系统的一体化、智能化与网络化。
通过电路的重组与安装，将电源系统中各设备置于同一个平面之上，实现了电源的交直流一体化供电。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨随着电力系统的发展和改进，传统的变电站设备逐渐变得过时和不足以满足现代电力需求。
为了提高电力系统的性能和稳定性，越来越多的变电站开始采用交直流一体化电源系统。
这种系统集交流和直流两种电源形式于一体，能够更好地满足变电站对不同电源类型的需求，并提高系统的可靠性和灵活性。
一、设计原则1.多元化电源输入：交直流一体化电源系统应具备多种电源输入接口，可以接入不同类型的交流和直流电源，以保证系统在不同工作环境下的稳定运行。
2.电源管理与控制：系统应具备完善的电源管理和控制功能，能够实现对不同电源的实时监控和调节，以保证系统的稳定性和安全性。
3.流程优化和节能减排：设计时应考虑系统的整体结构和流程，优化系统运行模式，以减少能源消耗和减少排放，达到节能环保的目的。
4.可靠性和可维护性：设计时应考虑系统的可靠性和易维护性，配置多重备份和故障自检功能，以保证系统在任何情况下都能够稳定运行。
二、应用场景1.新能源接入：随着新能源如风能、太阳能等的快速发展，变电站需要具备适应新能源接入的能力，交直流一体化电源系统能够更好地满足这种需求。
2.电力负载大波动需求：在电力负载波动较大的情况下，传统的交流电源系统可能无法满足需求，而交直流一体化系统能够更好地适应负载波动，保证系统的稳定性。
3.特殊环境需求：在一些特殊环境中，如航空、船舶等领域，对电源的要求可能会有所不同，交直流一体化电源系统能够更好地适应这种特殊需求。
4.大型工业生产场所：大型工业生产场所对电力需求往往比较高，需要一个稳定可靠的电源系统来保证生产的正常进行，交直流一体化系统能够更好地适应这种需求。
三、总结交直流一体化电源系统作为电力系统的新兴技术，具有很大的发展潜力和广泛的应用前景。
通过合理设计和部署，可以提高系统的稳定性和可靠性，满足不同环境下的电力需求。
未来随着电力系统的进一步发展，交直流一体化电源系统将会成为主流的电源系统形式，为电力系统的高效运行和发展做出更大的贡献。
交直流一体化电源在110 kV变电站中的应用
交直流一体化电源在110 kV变电站中的应用在我们国家不断繁荣发展的今天，作为新型变电站能源系统的智能变电站交直流一体化电源系统，是在系统性整合交流与直流电源的基础上形成的交直流一体化电源系统，有助于智能变电站安全、稳定运行的实现。
以传统110kV变电站电源系统为基础通过创新发展而形成的交直流一体化电源系统，有着更合理的结构、更先进的技术、更方便的运行维护。
建设并投产的数字化变电站相继增加，加上全面建设的全国智能变电站试点项目，传统变电站电源系统正在被交直流一体化电源系统取代，110kV变电站电源管理水平将会实现巨大提升。
标签：交直流;一体化;电源;110kV变电站;应用引言随着社会的不断进步，科学技术的不断创新，110kV变电站由于其具有一定的安全性、有效性、自动化与智能化水平相对较高等优势，在不断提升变电站电源系统建设质量与建设水平中具有不可或缺的作用，推动了交直流一体化电源系统设计的不断发展与完善。
标签：交直流一体化电源;110 kV变电站;应用1交直流一体化电源简介交直流一体化电源系统采用智能模块化设计，将交流直流电源、U P S、通信电源、事故照明等装置进行一体化组合设计，共同使用直流系统的蓄电池组;微机监控系统实现统一对成套设备的各种模拟和开关信号监控，总监控单元实现统一状态显示和故障处理，能够依据蓄电池组的实际运行情况，实现均、浮充状态的自动转换，从而达到蓄电池智能管理的目的。
该组合方式是以直流电源为核心，因此本文重点介绍了直流装置与蓄电池的施工质量控制。
110 kV 变电站中使用交直流一体化电源系统是对变电站工作方式的一种创新，也是响应时代需求使电力系统重新焕发生机的手段。
这项技术在实践中的应用实例较少。
110 kV 变电站是一体化电源系统发展的开端。
随着技术的进步，这项技术将逐渐拓展到更高级别的变电站中。
交直流一体化电源技术来源于传统电力系统技术，但又利用创新性理念对原有技术进行了改进，使其成为当下的热门，同时也成为我国电力系统改革与创新的指导因素之一。
变电站交直流一体化电源的解决方案百度文库概要
1 引言站用电源是变电站安全运行旳基础, 伴随变电站综自化程度旳越来越高以及大量无人值班站投运, 对应提高站用电源整体旳运行管理水平具有非常重要意义。
笔者认为, 站用电源一直需要立足于系统技术来研究和发展, 根据实际问题、发展现实状况提出发展思绪。
既有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大旳优化空间, 构造紧凑、经济可靠旳变电站交直流一体化电源模式具有广阔旳应用前景。
2 老式站用电源现实状况分析老式变电站站用电源分为交流系统、直流系统、UPS 、通信电源系统等, 各子系统采用分散设计, 独立组屏, 设备由不一样旳供应商生产、安装、调试, 供电系统也分派不一样旳专业人员进行管理。
这种模式存在旳重要问题:（1）、站用电源自动化程度不高。
由不一样供应商提供旳各子系统通信规约一般不兼容, 难以实现网络化管理, 系统缺乏综合旳分析平台, 制约了管理旳提高。
（2）、经济性较差。
站用电源资源不能综合考虑, 使一次投资明显增长。
（3）、安装、服务协调较难。
各个供应商由于利益旳差异使安装、服务协调困难, 远不如站用交直流电源一体化旳“交钥匙工程”模式顺畅。
（4）、运行维护不以便。
站用电源分派不一样专业人员进行管理：交流系统与直流系统由变电人员进行运行维护, UPS由自动化人员进行维护, 通信电源由通信人员维护, 人力资源不能总体调配, 通信电源、UPS等也没有纳入变电严格旳巡检范围, 可靠性得不到保障。
3 变电站交直流一体化电源旳处理方案变电站站用交直流一体化电源系统是使用系统技术, 针对变电站站用交流、直流、逆变、通信电源整体, 根据实际问题、发展现实状况提出处理方案旳站用电源系统。
目前有关生产研发厂家已提出三代产品, 分别是：（1）、智能型站用电源交直流一体化系统重要实现:A.建立站用电源信息共享平台。
站用电源整体网络智能化: 一体化.将交流、直流、逆变、通信电源网络智能化, 对外1个通信接口；B、设计优化。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨1. 引言1.1 背景介绍随着电力系统的快速发展和现代化建设，变电站作为电力传输的重要枢纽，在电网运行中扮演着至关重要的角色。
在传统的变电站设计中，交流供电是主要形式，但随着电力需求的增加及新能源的大规模接入，直流技术在变电站中的应用也日益受到关注。
传统的交流供电系统存在输电损耗大、稳定性差、占地面积大等问题，而直流系统具有输电效率高、稳定性强、占地面积小等优点。
将交流与直流一体化，构建交直流一体化电源系统成为了当前电力系统建设的一个趋势。
通过将交流系统和直流系统相结合，实现电力输送的高效、稳定和可靠运行。
本文旨在对变电站交直流一体化电源系统的设计与应用进行探讨，结合设计原则与方法、关键技术探讨、案例分析和系统优势等方面，探讨交直流一体化电源系统在电力系统中的应用前景和发展趋势。
1.2 研究意义变电站交直流一体化电源系统是当前电力系统中一个重要的技术发展方向，其具有很高的实用价值和研究意义。
随着我国经济的快速发展和电力需求的增加，传统的交流电源系统已经不能满足对电力的高品质、高可靠性和高效率的需求。
引入直流电源技术，将直流与交流系统相结合，可以提高供电系统的灵活性和稳定性，提高电能利用率，提高电网的运行效率。
变电站交直流一体化电源系统的研究可以促进电力系统的智能化和自动化发展，推动智能电力网的建设。
通过对系统优势的深入分析和探讨，可以为电力系统的升级改造提供新的思路和技术支持，推动电力行业的技术创新和发展。
研究变电站交直流一体化电源系统具有重要的现实意义和深远的发展意义，对促进电力系统的现代化建设和可持续发展具有重要的推动作用。
深入研究该领域的设计与应用探讨对于推动电力系统的发展和提升电力供应质量具有重要的意义和价值。
1.3 研究目的研究目的：本文旨在探讨变电站交直流一体化电源系统的设计与应用，通过对系统的概述、设计原则与方法、关键技术探讨、案例分析以及系统优势的分析，以期为相关领域的研究与应用提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站一体化电源的应用
摘要：电力是人们生活工作中非常重要的能源，在变电站中，一体化电源的应
用是很重要的发展趋势。
通过变电站一体化电源的建设，能够解决很多零散问题，大大地提升变电站的运行效率和电力管理水平。
所以，为了实现这样的目标，本
文通过对变电站一体化电源的应用内容进行了分析与论述，从而为有关单位及工
作人员在具体的工作中提供一定的帮助作用。
关键词：变电站；一体化电源；应用
1 引言
变电站交直流电源系统是变电站安全、稳定、可靠运行的基础。
目前，35kV
及以下变电站交直流电源系统普遍采用一体化电源系统。
变电站一体化电源系统
是将站用交流电源、直流电源、电力用交流不间断电源（UPS）和电力用逆变电
源（INV）、通信用直流变换电源（DC/DC）等装置进行组合，共用蓄电池组，并
统一监控的成套设备。
该设备通过监控装置管理变电站交流系统、直流系统、不
间断电源、通信电源、逆变电源等站内电源系统，同时与计算机监控系统实现通信，并将实时数据上传至调度端，实现变电站交直流电源系统的“三遥”功能。
2 一体化电源的优点
2.1统一、集中监管
对各个子系统设备通过通信网络进行一体化监控。
监控系统中心单元和各部
分监控单元通过一体化监控的监控器接入调度系统和自动化系统来进行监管。
监
管人员可以及时通过一个管理系统查看各子系统的各种信息，包括参数、事件信息、开关状态等，也可以以此实现对各种信息的修改和管理，实现站用电源的一
键式遥控功能。
专家可以整合整个电源信息，再进行专业智能系统统一的处理管理。
2.2提高土地使用率和系统安全性
一体化电源可以以组屏形式统一安放在变电站的智能化机房，不用分开安置
而占用变电站很大的空间，提高了系统的安全性。
此外，解决了许多传统通信系
统电源的缺点，如漏液、起火、爆炸和漏电等。
2.3可靠的通信设备供电能力
站用直流系统和通信电源系统的整合，很好地解决了系统单独停电的情况，
提高了社会生产生活的用电质量。
统一的变电站直流系统，方便专业的维护团队
建立，提高了通信设备的供电可靠性。
3 变电站一体化电源的应用
3.1接地隔离问题
在变电站运行过程中，如果出现DC/DC模块被击穿，直流操作电源接地会出
现一些状况。
变电站中，运行电流较小，且变电站本身的设施建设标准不高，容
易出现故障，导致电力系统受损。
发生故障时，需要进行故障隔离，确保发生故
障的不同元件间不会再有各种工作相关联。
变电站各变压器运作中，一旦DC/DC
模块发生故障，就需采用反向变压器方式，利用各自的接地系统降低相互间的联系，防止故障的负面效应扩大。
接地隔离问题是交直流一体化电源在变电站应用
中普遍出现的问题。
解决这一问题的方法比较简单，只要及时发现故障并及时隔
离故障，就能在很大程度上降低随之而来的经济损失。
在变电站中应用一体化电
源系统，应针对接地方面的故障整理出具有理论体系的应对措施，有效降低这一
故障带来的不利影响，保障一体化电源系统有效提升运作的安全性和稳定性。
3.2蓄电池容量选择问题
选择合适的蓄电池容量，是保障整体电力系统正常运行的关键。
蓄电池容量
的选择要遵循交直流一体化电源系统2小时事故放电时间原则，这在国家电网有
关文件中被明确提出。
在《国家电网公司2011年新建变电站设计补充规定》当，针对一体化电源系统中的蓄电池容量进行了明确规定，目的是将变电站运行成本
和安全性控制在合理范围内。
在部分较偏远地区，变电站的蓄电池容量需要按照
4小时事故放电时间进行计算。
不同变电站中，站用直流电源和通信电源在后备
运行上存在一定区别，一定程度上导致成本的浪费。
因此，针对这一缺点将电源
系统变电站中二者的放电时间统一规定为2小时。
这在一定程度上缓解了通信电
源后备时间对直流蓄电池容量造成的影响。
蓄电池容量的选择要满足国家规定，
并结合实际交直流一体化电源系统需求，对变电站蓄电池容量做出最合理的选择，从而在控制成本的前提下保障变电站的稳定和安全运行。
3.3变电站一体化电源系统的管理
3.3.1日常巡视检查管理
（1）正常运行时，交流电源相间电压值应不超过420V，不低于380V，三相
不平衡值应小于10V。
三相负载应均衡分配，各段母线电压正常。
（2）检查蓄电池壳体无裂纹、渗漏、变形鼓肚，连接条无腐蚀、呼吸器无堵塞、密封良好。
（3）各断路器及熔断器位置指示与监控机显示一致。
（4）所有电源指示灯、仪
表显示正常，无异常声响。
（5）每月至少测量1次单体蓄电池电压，每年至少
测试1次蓄电池内阻。
（6）定期开展电缆沟道、动力电缆测温工作。
3.3.2新投及改造验收管理
（1）站用交直流电源柜内各级开关动热稳定、开断容量和级差配合应配置合理。
（2）装设低压脱扣装置时，应将低压脱扣装置更换为具备延时整定和面板
显示功能的低压脱扣装置。
（3）重点信息应上传至调度端，包括交直流母线电
压（并设限值）、蓄电池组总出口熔断告警、小室电源消失告警、直流系统异常
总信号、交流输入异常、直流接地信号、不间断电源告警信号，蓄电池与母线间
开断设备信号等。
（4）直流回路中严禁使用交流空气断路器。
4 一体化电源未来发展趋势
一体化电源将来不仅会在变电站电力系统、电网、发电领域得到运用，而且将
会在家用、商用等领域得到普遍运用，并朝着多元化系统方向发展。
当前的一体
化电源系统主要包含监控单元、直流配电和整流模块等，电源系统的输入一般是
交流输入和直流输出。
其中，交流配电的主要作用是交流电的输入，提供防雷保护，将接口信号提供给监控单元；直流配电的主要作用是提供直流电的输出，为
电源提供持续电能和保护作用，将接口信号提供给监控单元。
整个一体化电源的
管理核心是监控单元。
它根据不同的系统或者不同的控制方式（集中控制和全分
散控制方式），监控联系整个电源，且最大限度地协调着一体化电源管理系统。
这种模块的主要功能是把交流输入转变为直流输出。
随着社会对用电需求量的不
断增加，再加上一体化电源要求的配电相对简单，占用空间面积较小，所以一体
化电源的应用前景广阔。
6 结束语
智能变电站一体化电源系统，是针对智能变电站的特点而开发设计的一体化
电源产品解决方案。
它的诞生不仅是交流和直流电源在传统网站的整合，更是每
一个电源子系统在统一平台的智能管理。
其中，综合监控平台的作用尤为重要，
它不仅是独立的个体、报警装置和简单的显示操作数据，还能实时监测和智能分
析各子系统，从而实现更加智能化的管理。
从目前的情况看，变电站交直流一体
化电源，其技术先进，维护方便，运行安全可靠，具有良好的经济效益和社会效益。
无论是现在还是将来，都会得到广泛的推广和应用，具有良好的发展前景。
参考文献
[1]梁国坚，李福鹏，朱玲芬，等.浅析智能变电站电源系统的设计及应用[J].电源技术，2017，41，（9）：1371-1373.
[2]盛丹红.电力通信设备采用交直流一体化电源系统供电的可靠性[J].电子技术与软件工程，2017，（22）：43-44.
[3]李文彭.基于IEC61850的智能变电站一体化电源系统的通信接口的设计[D].华侨大学,2013.。
