FGC—A+肺功能测试仪使用说明书
肺功能仪操作流程
正确连接电源线
开启机器
第一部分
连接电脑工作站
主界面
输入患者信息评价设置打印项目来自预测公式显示项目
输入患者信息
进入SVC测量界面
反复测量几次，取最佳结果， PRINT打印。
按 键查看结果，按 键查看结论按 键保存数据
STOP
夹鼻，咬纸嘴，正常呼吸….
正常呼吸几次后
最大量地吸气到满肺量
然后最大量地呼气
正常呼吸几次后最大量地吸气到满肺量然后尽量快和尽量多地呼气然后再尽快地吸气
正常呼吸几次后最大量地吸气到满肺量然后尽量快和尽量多地呼气然后再尽快地吸气
正常呼吸几次后最大量地吸气到满肺量然后尽量快和尽量多地呼气然后再尽快地吸气
进行服药前肺量测量
然后按要求测量
药物吸入后按要测量项目的相应键，并按BD键，输入BD测量模式
患者尽快深和尽量快地呼吸12秒钟
HI-205
营业统括本部生理检查仪器部
202X
肺功能仪操作流程
鼠标接口
调节屏幕亮度
01.
USB数据接口
04.
调节屏幕亮度
02.
注意A/B对应
05.
适配器
03.
正确连接传感器
CONTENTS
清洁与消毒
每日工作结束时要清洁传感器。清洁传感器的步骤如下： 流量传感器头是半一次性的。 清洁了15次以后，要换新的。 按照下列步骤清洁 ：1. 从传感器本体上取下流量传感器头。 2. 将传感器头浸在消毒溶液中。 消毒液 ： 戊二醛 2.25W/V% 1小时以上 葡萄糖酸洗必太 0.5% 30分钟以上 杀藻胺 0.1% 30分钟以上 次氯酸钠 0.1% 1小时以上 清洁以后，取出流量传感器头，用清水彻底清洗。 3. 清洗以后，甩掉多余的水，让它自然晾干。 4. 如果观察到压力输出口有水滴出，将校准筒连接到压力输出口上挤出里面的水。5. 在使用前一定要确保流量传感器头完全干燥。 * 绝不要将干净的流量传感器和其它传感器混在一起。
肺功能测试仪操作手册
肺功能测试仪操作手册一、简介肺功能测试仪是一种用于评估肺部功能及诊断呼吸系统相关疾病的设备。
本操作手册将详细介绍肺功能测试仪的使用方法。
二、准备工作1. 确保测试仪处于正常工作状态，检查设备是否有损坏或松动的部件。
2. 确保操作人员已经受过相关培训，了解测试仪的基本原理和操作方法。
3. 将测试仪连接至电源，并确保电源供应稳定。
三、操作步骤1. 患者准备a) 让患者松开紧身衣物，脱掉外套和皮带，并确保患者身体放松。
b) 让患者坐在测试仪的座椅上，并保持正直坐姿。
c) 确保患者的嘴巴清洁，并让患者取下口腔内可能影响测试结果的假牙或口腔装置。
2. 操作步骤a) 打开测试仪的电源开关，并等待设备初始化。
b) 选择适当的测试模式，如静态肺容积、肺功能曲线或呼吸力量等。
c) 根据设备提示，让患者按照指示进行吸气-呼气动作。
d) 观察测试仪上显示的数据，确保测试结果准确可靠。
e) 根据需要，可以进行多次测试以获取更准确的结果。
f) 测试结束后，关闭测试仪的电源开关，并断开电源供应。
四、注意事项1. 在操作测试仪时，应严格按照操作手册的指示进行，确保测试结果的准确性和有效性。
2. 患者在测试前应将个人信息输入测试仪系统，以便记录和管理测试数据。
3. 患者在测试过程中应保持正常呼吸，不要进行过快或过慢的呼吸。
4. 操作人员应注意观察测试仪显示的数据是否稳定，如有异常情况应及时处理或重测。
五、维护保养1. 定期检查测试仪的各个部件是否正常工作，并及时清洁和消毒设备。
2. 确保耗材如呼吸管、口罩等定期更换，以保证测试结果的准确性和患者的卫生安全。
3. 如测试仪有故障或异常情况，应及时联系厂家或维修人员进行处理。
4. 长时间不使用测试仪时，应将其保存在干燥、通风的地方。
六、风险提示在使用肺功能测试仪时，操作人员和患者应注意遵守相关安全规定，避免因操作不当或设备故障导致意外伤害。
如遇到任何问题或怀疑，应及时寻求专业人员的帮助。
肺功能仪操作规程
肺功能仪操作规程
《肺功能仪操作规程》
一、目的
为了确保肺功能仪的安全操作和有效使用，制定本规程，规范肺功能仪的操作流程。
二、适用范围
本规程适用于所有医务人员在使用肺功能仪时的操作行为。
三、操作流程
1. 开机前的准备
（1）检查设备电源线及连接线是否完好。
（2）检查呼吸气流传感器和压力传感器是否干净。
（3）检查加热湿化器的水箱是否有足够的水。
（4）将肺功能仪放置在平稳的地面上，避免受到外界震动。
2. 操作步骤
（1）打开肺功能仪电源开关，等待设备自检完成。
（2）在设备上选择相应的测试项目，并设置相应的参数。
（3）在进行吹气前，进行标定操作，保证传感器准确。
（4）让患者佩戴好口罩或嘴唇夹，用力吸气，然后用力吹气。
（5）根据测试结果，将数据记录在病历上，并进行相应的分
析和判读。
四、注意事项
（1）操作人员要保持手部清洁，避免在操作过程中污染传感
器部件。
（2）操作人员要严格按照操作规程进行操作，不得私自更改设备参数。
（3）使用完肺功能仪后，要对设备进行清洁和消毒，保持设备干净卫生。
五、其他
任何未尽事宜和操作中可能出现的问题，应及时向相关部门报告并寻求帮助。
通过本规程的规范操作，可以保证肺功能仪的精准测试，并确保患者的健康安全。
肺功能仪使用说明
肺功能仪使用说明一、概述肺功能仪（以下简称“肺仪”）是一种专业医疗设备，用于测量和评估人体的呼吸功能。
本文将详细介绍如何正确使用肺仪。
二、准备工作在使用肺仪之前，需要进行以下准备工作：1. 确保肺仪所处的环境安静，无明显噪音和干扰。
2. 检查肺仪的电源是否连接正常，设备是否处于正常工作状态。
3. 准备好肺功能测试所需的相关耗材，如嘴罩、鼻插管等。
三、操作步骤以下是使用肺仪的详细操作步骤：1. 开机准备a. 按下电源开关，等待肺仪启动并进入待机状态。
b. 检查仪器显示屏上的各项参数是否正常。
2. 确定受测者身份a. 在肺仪界面上选择或输入受测者的身份信息，如姓名、年龄、性别等。
b. 点击确认按钮，确保受测者身份信息已正确输入。
3. 准备测试环境a. 将受测者安置在舒适的坐姿或卧姿，并松开衣领，以确保呼吸通畅。
b. 清除受测者口腔、鼻腔内的异物。
4. 开始测试a. 根据需要选择合适的测试模式，如静态肺容积测定、动态肺功能测定等。
b. 如果需要，根据受测者的身高、体重等参数进行个性化设置。
c. 按下开始测试按钮，肺仪将开始采集数据。
5. 测试过程a. 受测者按照肺仪的指示进行吸气和呼气动作，保持自然、稳定的呼吸频率。
b. 在测试过程中，肺仪会自动记录和分析各项呼吸参数，如用力吸气、用力呼气等。
6. 测试完成a. 测试完毕后，肺仪会生成一份测试报告，显示受测者的各项呼吸功能数据。
b. 根据需要，可以打印出测试报告或将其保存在电脑或云端设备中。
四、注意事项在使用肺仪时，需要注意以下事项：1. 确保受测者配合测试，按照仪器提示进行吸气和呼气动作。
2. 遵循操作步骤，确保操作正确、准确。
3. 在测试过程中，应保持稳定的呼吸频率和深度。
4. 如需使用耗材，应根据需要及时更换新的、洁净的耗材。
5. 使用过程中，如出现异常情况或技术故障，请及时联系售后维修人员或厂家。
五、维护保养为确保肺仪的正常工作和延长使用寿命，需要进行定期的维护保养工作：1. 定期清洁肺仪的外壳和触摸屏表面，可使用软布沾水擦拭，切勿使用化学清洁剂。

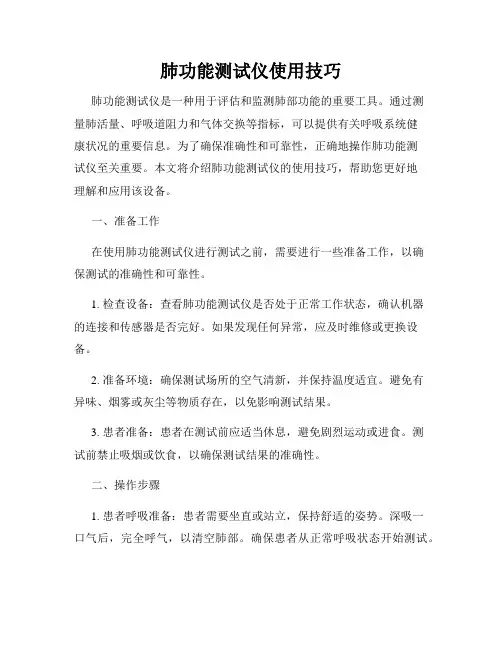

肺功能测试仪使用技巧
肺功能测试仪使用技巧肺功能测试仪是一种用于评估和监测肺部功能的重要工具。
通过测量肺活量、呼吸道阻力和气体交换等指标，可以提供有关呼吸系统健康状况的重要信息。
为了确保准确性和可靠性，正确地操作肺功能测试仪至关重要。
本文将介绍肺功能测试仪的使用技巧，帮助您更好地理解和应用该设备。
一、准备工作在使用肺功能测试仪进行测试之前，需要进行一些准备工作，以确保测试的准确性和可靠性。
1. 检查设备：查看肺功能测试仪是否处于正常工作状态，确认机器的连接和传感器是否完好。
如果发现任何异常，应及时维修或更换设备。
2. 准备环境：确保测试场所的空气清新，并保持温度适宜。
避免有异味、烟雾或灰尘等物质存在，以免影响测试结果。
3. 患者准备：患者在测试前应适当休息，避免剧烈运动或进食。
测试前禁止吸烟或饮食，以确保测试结果的准确性。
二、操作步骤1. 患者呼吸准备：患者需要坐直或站立，保持舒适的姿势。
深吸一口气后，完全呼气，以清空肺部。
确保患者从正常呼吸状态开始测试。
2. 环境噪声控制：在测试过程中，应尽量减少环境噪声的干扰。
关闭门窗，避免他人在旁边说话或发出噪音。
3. 技巧指导：在测试过程中，操作人员应向患者提供正确的技巧指导。
说明测试的目的和流程，告知患者应如何配合操作。
4. 测试顺序：根据需要选择适当的测试项目，如肺活量、呼气峰值流速等。
按照仪器的操作指南进行相应测试。
5. 测量时间：每项测试应按照设备要求进行操作，控制好呼气和吸气的时间，确保数据的准确性。
6. 重复测试：如果测试结果不符合预期或存在异常情况，可以进行重复测试。
确保测试结果的稳定性和可靠性。
三、注意事项1. 清洁与消毒：肺功能测试仪是直接接触患者口腔和呼吸道的设备，每次使用后应进行严格的清洁和消毒，防止交叉感染。
2. 仪器维护：定期进行仪器的维护和巡检，确保设备的正常工作。
如发现任何故障或异常，应及时联系厂家进行维修或更换。
3. 规范操作：操作人员应严格按照仪器的操作指南进行测试，杜绝随意操作或错误操作产生的误差。
FGC-A+型肺功能测试仪操作规程
筠连县疾病预防控制中心预防医学门诊管理体系文件·职业健康检查作业指导书受控印章及分发号：持有者：FGC-A+型肺功能测试仪操作规程文件编号：JLCDC-YM/ ZJ KY 04版号：第1 版编写：刘小秋、扬挺审核：袁昌启批准：彭先志2010年04月03日2010年04月07日2010年04月09日起迄页码：20～24页脚内容1修改记录：FGC-A+型肺功能测试仪操作规程1．目的对EFGC-A+型肺功能测试仪的操作规程进行指导和规范，正确使用仪器，保证在工作中监测数据的准确性，减少误差。
2.适用范围页脚内容22.1.各级医院呼吸内科，胸外科，肺科，气管炎专科临床医师的必备仪器．2.2.广泛应用于职防所，疾控中心的职业病普查，劳动能力鉴定．2.3.运动呼吸生理，病理的科研教学．3. 职责3.1 操作人员：严格按本操作规程使用仪器，确保本设备的安全、正常运行，作好使用登记；定期参与仪器的期间核查，做好记录。
3.2 管理人员：负责监督仪器操作是否符合规程，对设备进行日常管理和定期维护，作好记录；当设备出现无法排除的故障时，应作好记录，并及时向科室负责人汇报，联系维修；定期参与仪器的期间核查，做好记录。
3.3 科长：监督设备的安全正常运行，配合中心质控科组织的每年设备校准／检定工作；监督设备的期间核查。
4、主要技术性能4.1 1 . 完整的肺功能测定包括：用力肺活量（ F V C ），流速体积曲线（ F V L ），肺活量（VC），最大通气量（MVV），用药前后及气道反应性实验。
4.1.2.传感器双向测试，可测吸入和呼出气量和流速，精确度高，稳定性和重复性好，防震动，易于清洗消毒。
4.1.3 .液晶（LCD）显示面积大（105mm × 80mm),高亮度、高清晰度（320 × 240）。
可显示全部检测数据及曲线。
中文多重菜单提示便于操作人员操作。
职业健康检查·作业指导书预防医学门诊20页脚内容34.1.4.内藏高速热敏打印机，稳定可靠，故障少、速度快、低噪音，全部报告打印，仅需3 0 ～4 0 秒。
肺功能仪的使用及操作流程
肺功能仪的使用及操作流程1. 介绍肺功能仪是一种用于测试肺功能的医疗设备。
它可以帮助医生评估患者的呼吸功能，并对肺部疾病进行诊断和监测。
本文档将介绍肺功能仪的基本使用方法和操作流程。
2. 准备工作在使用肺功能仪之前，需要进行一些准备工作：•设备检查：确保肺功能仪处于良好的工作状态，无故障或损坏。
•消毒：肺功能仪应该经过合适的消毒处理，以避免交叉感染。
•患者准备：患者在测试前应该充分休息，并按照医生的要求空腹或饱腹。
3. 操作流程步骤一：设置仪器1.将肺功能仪连接到电源，并打开电源开关。
2.确保仪器与计算机或监护设备连接良好。
3.检查测量管路、传感器和面罩是否正确安装。
步骤二：选择测试类型肺功能仪通常提供多种测试类型，根据需要选择相应的测试类型。
1.肺活量测定：测试患者最大吸气能力。
2.呼气峰流速测定：测试患者呼气过程中的最大流速。
3.最大呼气流量减少率测定：测试患者呼气过程中流速的减少率。
4.弛张容积测定：测试患者息气时肺部的容积。
5.肺顺应性测定：测试肺部对呼气和吸气过程中体积变化的敏感性。
步骤三：为患者进行测试根据选择的测试类型，为患者进行相应的测试。
1.肺活量测定：–引导患者深呼吸并储存最大吸气量。
–引导患者尽量将空气呼出并储存最大呼气量。
2.呼气峰流速测定：–将面罩正确安装在患者的口鼻部位。
–引导患者进行最大力度的呼气，记录最大呼气流速。
3.最大呼气流量减少率测定：–将面罩正确安装在患者的口鼻部位。
–引导患者进行连续呼气，并记录呼气流速变化。
4.弛张容积测定：–将面罩正确安装在患者的口鼻部位。
–引导患者进行自然呼吸，并记录呼气后肺部的容积。
5.肺顺应性测定：–将面罩正确安装在患者的口鼻部位。
–引导患者进行规律的呼吸，记录呼气和吸气过程中的容积变化。
步骤四：记录和分析结果根据测试过程中得到的数据，记录和分析结果。
1.肺活量测定：记录患者最大吸气量和最大呼气量，并计算肺活量。
2.呼气峰流速测定：记录患者的最大呼气流速。
肺功能仪操作简明流程
肺功能仪操作简明流程
1）点击桌面的Medicro图标，进入输入信息界面
2）输入患者信息，编号、性别、人种、吸烟史为必填内容3）点击检查图标，给受检者加好鼻夹
4）点击屏幕左下角第一个曲线图标，开始测量潮气量，让受检者含住流量传感器的空口端，正常地吸气呼气，重复3-5个周期，可见第二个图标上显示绿色，则点击屏幕下派图标中的红色，确认随后屏幕中央出现的提示对话框
5）点击左下角第二个曲线图标，开始测量肺活量，让受检者深吸一口气后，含住硫量创肝气的空口端，用力吐尽气体，则点击屏幕下派图标中的红色，确认随后屏幕中央出现的提示对话框
6）点击左下屏幕第五个曲线图标，流量环的测量，让受检者含住流量传感器的空口端，用力吸气后，用全力快速将气体呼出，以6秒为限进行计量，到屏幕中央的红色上升条变绿后，再用力深吸一口气，则点击屏幕下派图标中的红色，确认随后屏幕中央出现的提示对话框
7）点击左下屏幕第六个曲线图标，开始测量最大通气量，让受检者含住硫量传感器的空口端，用力地快速
吸气呼气反复进行12秒（屏幕右下角有计时）以上，点击屏幕下派图标中的红色，确认随后屏幕中央出现的提示对话框
8）点击屏幕上方打印报告图标，之后选择随后出现对话框中的PDA选项，选择路径保存报告，或打印报告
9）点击屏幕左上方回到其实位置的图标，进入启始界面，点击屏幕中央的增加新对象选项开始熟人新受检查者的信息
注：在检查过程中，不要挡住流量传感器尾部的气栅，以免影响检查结果的精度。
肺功能测试仪操作与维护规程
肺功能测试仪操作与维护规程一.目的检测肺通气功能，判断肺功能损害程度及等级，区分心源性和肺源性哮喘，以及手术适应症等指标。
二. 适用范围支气管哮喘病人，慢支肺气肿肺心病人，外科胸腹部手术病人及职业病病人。
三. 工作职责操作人员按本规程操作仪器，对仪器进行维护作使用登记。
保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护保养科室负责人对仪器负责综合管理四. 操作规程1 开机，在电脑屏幕上双击金山快译，肺功能测试软件。
2 点击3个小人图形。
3 点击加号Q头。
4 输入名字前首先按上档及控制两个切换键，输入病人名字、出身年月、性别、身高、体重，有无抽烟等。
5 点击TEST（菜单）5.1点菜单1，用力肺活量测试（被迫的肺活量）。
操作前按F2，嘱病人取站立位，手拿好传感器，嘴唇咬住咬口1/3。
夹上鼻夹，嘱病人用力吸气，吸到不能吸的为止，然后用最快速度最大力气把气呼出去，呼到不能呼为止，再使劲地吸一口气。
检测完按STOP出现表格，接受或不接受按EXIT（退出或保存）。
表格数字点蓝，按好字存进电脑。
5.2按TEST点菜单3，慢肺活量测试。
嘱病人先正常呼吸（用嘴呼吸）待呼吸基线平稳后吸气，吸到不能吸为止，缓缓把气呼出，呼到不能呼为止，再吸一口气。
测试完毕。
如重复一次，按START，检测完按STOP，出现表格数据点蓝，按好字存进电脑。
5.3按TEST点菜单4，最大通气量测试（最大的无偿通风）。
嘱病人以快速，最大力气吸气呼气十二秒时间，检测完毕按STOP出现表格，接受或不接受按EXIT（退出或保存）。
表格数字点蓝，按好字存进电脑。
6 测试完毕，点击3个小人图形，出现表格点击诊断，进行报告打字。
7 按打印，打出检测数据及诊断报告。
五. 日常维护方法1仪器在移动前，先将电源断开，缓缓移动，以防止受到震动而损坏。
2定期清洁消毒传感器，防止交叉感染。
3仪器不用时应罩上防尘罩。
六、支持性文件COSMED中国技术服务中心。
肺功能测试
肺功能测试系统肺功能检查仪SYSTEM―7操作指导手册请认真阅读本操作说明书里的每个细节确保完全操作和安全使用本仪器保留好本操作手册以便在任何需要时再次查阅ﾐﾅﾄ医科学株式会社版本3STA请在使用本仪器时当心以下的警示：-操作SYSTEM-7需要交流220伏-操作SYSTEM-7需要环境温度是在5到35摄氏度-请不要在高温和高湿度的环境下使用SYSTEM-7-请联系离你购买仪器最近的代理商或经销商提供维修和调试服务-在操作过程中，留意所有危险、警告和注意、状态或提示-千万不要进行未在本操作手册中列出的操作为了正确使用本仪器，请留意以下内容：本章将正确使用仪器时所需要注意的事项，按照想定对人的危害、及时财产的损害的程度「危险」、「警告」、「注意」3个阶段进行表示。
请充分理解本单内容，正确使用仪器。
·本仪器为呼吸机能检查仪。
请不要用作其它用途。
·没有操作资格许可的人员，请不要操作此仪器。
·因有公司相关人员外的人员对仪器进行修理或调试所造成的事故障，其责任由擅自进行修理的人承担。
·请不要擅自改造本仪器。
·在测试过程中，请留意被检查者的情况。
如有认为异常的情况，请立刻终止测试操作。
·因为工作状态下传感器的热丝温度达到400℃，所以严禁在易燃的空气环境下使用，就如，麻醉性气体环境。
·请不要向仪器的输入端插入规定的电线、插头之外的物体。
·电源，请使用铭牌上指示的电压并带接地的插入式3座式插座。
接地连接，可确保本仪器对于电的安全性，请务必在接地状态参数使用。
·发生异常状态时，马上切断电源，并在仪器上作好适当的标示，取下电源插头，将异常状况与购买店或背面封面上的离你最近的公司营业所联系、修理。
·请不要在仪器上擅自加工、过分弯曲、扭曲、及拉扯。
·请不要。
·不要向仪器内部倒洒液体，掉落易燃物及金属物。
肺通气功能的测定Testofpulmonaryventilationfunction
肺容量 (Pulmonary capacity)的组成
深 深 吸 吸 气 气 量 量 （ （
） ）
肺 肺 总 总 量 量 （ （
肺 肺 活 量 （ （ ）
补 吸 气 量 潮 气 量
IC IC
VC VC
）
TLC TLC
）
功 补呼 功 能 气量 能 残 残 残 气 残 气 气 量 气 量 量 量
尽力吸气后，从肺内所能呼出的最大气体量 平静呼气末尚存留于肺内的气体量 从平静呼气末作最大吸气时所能吸入的气体量 肺所能容纳的最大气体量
待屏幕右下角出现“*”号时，操作者根据 受检者肺活量测试曲线正确与否，选择按 0或2键（返回主菜单或重测）。
0
30s
-3L
请选择按键 0）返回 1）开始 2）重测
打印机 显示屏
复位
▲
联机
1 4 7
2 5 8
3 6 9
0
FGC-A+
▼
确认
肺功能测试仪
肺功能测试仪面板
3. 测定最大通气量 (maximal voluntary ventilation，MVV)
VC（肺活量） TV（潮气量） IRV（补吸气量） ERV（补呼气量） IC（深吸气量）
MV（一分钟平静换 气量）
4090 760 2300 950 3140
4290
95.3
ml ml ml ml ml
≥80%
10.6 13.95
TV*RR
L/M T/min
RR（吸频频率）
肺活量（VC）测定的正常值
用力肺活量(forced vital capacity，FVC)的测定指标
用力肺活量(FVC）
肺功能仪操作规程
肺功能仪操作规程
肺功能仪操作规程
1. 主题内容与适用范围：
本规程规定了肺功能仪的操作规程及维护保养注意事项。
本规程适用于肺功能仪的日常使用。
2. 引用文件：
2.1肺功能仪使用说明书
3. 操作程序：
3.1使用前准备：
3.1.1检查电源是否正常。
3.1.2检查电源线、信号线、打印机等连接线是否正确连接。
3.2 打开主机电源，启动计算机。
3.3双击桌面上脑电图标，进入肺功能仪操作界面。
3.4 输入病人资料。
3.5让病人用嘴含住咬嘴对准仪器口呼气。
3.6分析记录，打印报告。
3.7工作完毕后，退出肺功能仪操作界面，关闭计算机和电源。
4．注意事项及维护保养：
4.1保持主机及附件清洁完好，定期用软布沾中性洗涤液擦拭仪器表面，注意
不要让液体渗入仪器内部。
4.2咬嘴用完应及时消毒。
4.3如机器出现故障，及时与设备科联系。
建德市第三人民医院设备科制
1。
肺功能仪使用说明
先确保电脑是在干净的Windows XP 系统中（未装过其他应用软件），否则其他程序会与HI-101接收数据的软件发生冲突，而导致电脑端无法接收数据。
在电脑和HI-101都关机的情况下, 分别接好RS-232C串口。
然后分别打开电脑和HI-101进入菜单后，按向下键到“RS-232C Set”,然后再按HI-101键盘上的回车。
确保机器的设置于左图一致。
然后，将HI-101肺功能仪器关机。
在电脑端，右键单击“我的电脑”，选“属性”，再选“硬件”标签，单击“设备管理器”。
在设备管理器中单击“端口（COM和LPT）”，双击下面的COM1端口，将其中的设置改成上图中的设置。
安装HI-101软件。
双击其中的“SETUP.EXE”，按提示完成安装。
安装完后，启动程序会出现如上提示。
右键单击安装文件中的“LungFun.exe”,选择复制。
如果是将程序安装到C:\Program Files\检验2000，则切换到此目录下，右键单击空白区域，选择“粘贴”。
确认文件替换，选择“是”。
然后，双击桌面上的“检验2000”图标，帐号和口令都是“aaa”。
按上图操作。
电脑端应和上图一致。
按上图操作。
电脑端应和上图一致。
按上图操作。
在其中可输入医院的名称，完成后单击“退出”。
打开HI-101肺功能仪，再按一下“ID”按钮，进入数据库“List”，如右图。
然后再通过上下键，随便选择一条需传输的病人数据再按“SEND DATA”进行数据传输。
在传输过程中，HI-101屏幕上会显示“Data is being transmitted”。
在传输过程中，电脑屏幕右下角的黄色指示灯会变成绿色，表示正在接受数据。
（请耐心等待，大约25-30秒左右）如上图，数据已传到电脑端了。
医生可根据具体数值，单击界面中的“诊断”，进行诊断。
（如上图）单击上图中的打印按钮图标，即可打印肺功能报告了。
肺功能仪使用SOP
肺功能仪使用SOP
目的
本SOP适用于肺功能仪的使用。
旨在规范操作流程和保证操作过程满足安全、可靠和准确的要求。
适用范围
本SOP适用于所有使用肺功能仪的人员。
规范流程
1. 准备：确认设备处于正常状态并已连接电源插座，检查仪器是否处于校准状态。
2. 坐姿测量：通过按照操作指南进行测量操作。
3. 站立测量：对需要进行站立测量的人员，按照操作指南进行测量操作。
4. 数据记录：在完成测量后，确保数据记录完整、准确。
5. 设备清洁：测量后，关闭肺功能仪电源，卸下呼吸管并彻底清洁消毒。
注意事项
1. 必须确保设备处于正常状态才能进行测量。
2. 尽量保证测试服装舒适适宜，穿紧身衣物或高跟鞋等不舒适
的服装可能影响测试结果。
3. 操作前应进行仔细的检查，确保所有器材和物品准备就绪，
以保证测量的准确性和可靠性。
4. 操作人员必须熟悉使用该设备的技巧和操作流程。
5. 完成测量后，及时清洁消毒，以确保下一次使用前设备干净、卫生。
6. 十分重要的是，本SOP适用于SOP规定的操作流程，不适
用于实验室操作。
总结
本SOP详细介绍了肺功能仪的操作流程和注意事项，有助于
使用者正确认识肺功能仪的操作流程，提高操作经验和技能。
同时
也有助于提高测试过程的可靠性、准确性。
肺功能仪使用说明书
肺功能仪使用说明书一、产品概述肺功能仪是一种用于测量和评估呼吸系统功能的医疗设备。
它能够通过各类呼吸参数的测量和分析，帮助医生了解患者的呼吸功能，并对疾病的诊断和治疗提供依据。
二、安全须知1. 本设备仅供医疗专业人员使用，患者和其他人员请勿擅自操作。
2. 在使用本设备之前，请确保设备完好无损，如有损坏或异常情况，请立即停止使用并联系售后服务中心。
3. 本设备为单人使用设备，不得多人共用，以防交叉感染。
4. 在操作过程中，请遵循医疗卫生操作规范，保持仪器与操作环境的清洁与卫生。
5. 请将设备放置在干燥、通风和稳定的环境中，避免阳光直射和潮湿。
6. 请勿将设备接触水或其他液体，以免损坏设备或导致触电事故。
7. 在清洁设备时，请务必先断开电源并等待设备完全冷却之后进行。
8. 如设备长时间不使用，请断开电源并存放于干燥的环境中。
三、设备部件及功能1. 主机：用于测量和分析呼吸参数的核心部件，包括显示屏、操作按钮和数据输入接口。
2. 呼吸管：与主机连接，用于传输患者呼吸信息。
3. 面罩或口鼻夹：根据患者需要选用，用于辅助呼吸参数采集。
4. 数据线和电源线：用于连接主机和电源，提供电力支持。
四、使用步骤1. 将设备放置在水平稳定的工作平台上，并将电源线插入电源插座。
2. 按下电源按钮，等待设备开机并显示主界面。
3. 患者使用面罩或口鼻夹，保持舒适并正确佩戴。
4. 连接呼吸管至设备的相应接口，并确保连接牢固。
5. 在设备的主界面上选择测量模式，如患者呼气流量、肺容积等。
6. 在测量过程中，患者需按照医生的指示进行吹气或呼吸，确保数据的准确性。
7. 测量完成后，设备会自动分析并显示测量结果。
医生可根据结果进行判断和诊断。
8. 在使用完毕后，按下电源按钮关闭设备，断开电源线和呼吸管，并将设备进行清洁和维护。
五、维护保养1. 每次使用完毕后，请使用清洁布或纱布擦拭设备表面，并确保设备无尘垢积。
2. 长时间不使用时，请将设备放置于防尘套中，并放置于干燥、通风的环境中。
体检中心肺功能检查操作规程
体检中心肺功能检查操作规程
1.开机→显示菜单界面。
2.向客人讲解检测项目及注意事项。
3.点击“ID”键（灰色），核对日期，依次输入信息：体检号→性别→年龄→身高→体重。
4.点“回车”键（灰色）进入测试界面（图表）。
5.点“FVC”键（白色），进入动画图示界面。
6.将过滤器一次性口嘴接于传感器手柄上（连接于手柄头部图示的脑后方向），并将传感器手柄置于手柄架上。
7.点“START”键（紫色），传感器流速自动调零状态。
8.给受检者夹鼻夹，嘱其自然呼气后→手握传感器手柄→口唇密封口嘴→深吸气→以最快速度深呼气，动画气球随着呼气会增大。
9.点“STOP”键（粉色），去除鼻夹，传感器归原位。
10.点“PRINT”键，（灰色），自动打印报告。
11.整理用物，嘱客人进行下一项目检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎使用FGC—系列肺功能测试仪一、前 言 FGC-A＋型全自动肺功能测试仪采用先进的微电脑处理系统，通过呼吸流量传感器，测量出人体的呼气功能和吸气功能，再经过分析、处理，由液晶显示器(LCD)显示和图形打印机打印出结果。
可以同时检测出人体的用力肺活量、肺活量、最大通气量、气道阻力、小气道测试、正常值的判定、肺功能障碍分型等方面的一整套数据及其曲线。
该仪器可广泛适用于呼吸科、肺科、手术室、监护室、门诊和外出巡回医疗的肺功能检查，也可作为卫生防疫站、职业病防治所和基层如煤矿、化工等有害环境中对人体肺部疾病的早期预测和检查。
二、特 点 1.完整的肺功能检测包括：用力肺活量（F V C），流速体积曲线（F V L），肺活量（VC），最大通气量（MVV），用药前后及气道反应性实验。
2.传感器双向测试，可测吸入和呼出气量和流速，精确度高，稳定性和重复性好， 防震动，易于清洗消毒。
3.液晶（LCD）显示面积大（105mm×80mm),高亮度、高清晰度（320×240）。
可显示全部检测数据及曲线。
中文多重菜单提示便于操作人员操作。
4.内藏高速热敏打印机，稳定可靠，故障少、速度快、低噪音，全部报告打印仅需30～40秒。
5.特配大容量IC卡（每机配5张），每卡可重复使用，可记忆、提取56名受检者的各种检测数据。
便于大规模体检。
6.具有数据传输功能，通过RS-232输出至IBM兼容的计算机。
选配专用管理系统为档案管理提供方便。
多重菜单提示给操作者提供最大方便。
7.塑料机壳设计重量只有4.5KG，适用于流动检测。
PVC面板美观大方，采用有手感的轻触键，操作方便。
8.对于呼吸病变严重，不能作MVV正常测试者，该仪器提供FEV.1换算的最大通气量MVV1，供医生临床参考。
三、面板及按键1．正面图：液晶(LCD)显示屏 按键 高速热敏打印机2．背面电源板图:F E D C B AA.电源开关按键。
B.电源保险丝 3A（φ3×25）。
C.交流220伏插座（220V 50Hz)。
D.通讯插座（RS232）。
E.传感器插座。
F.液晶L CD显示对比度调节电位器。
注意：肺功仪要使用规定的电源(AC220V/50Hz)，使用具有接地脚的3脚电源插头。
肺功仪电源要接地使用。
四、（测量）准备在充分了解上述各个按键的功能后，就可以对受检者进行测量。
1.先按电源板图将电源、传感器的插头分别插入相应插座内。
2.打开电源按键接通电源，此时屏幕显示:此时系统正在进行初始化及自检程序，并伴有音乐声。
注：首次开机通电必须至少预热15分钟。
3.当音乐停止后，按【确认】进入主菜单显示：4.按主菜单提示选择相应按键操作。
五、受检者参数输入在主菜单状况下，选择按键【1】即进入受检者人体参数输入，根据光标所在行输入相应数值，并使用【键移动光标进入下一项参数输入。
编号:最多输入十位数编号。
如第15号可依次输入【0】【0】【0】【0】【0】【0】【0】【0】【1】【5】。
年龄:只可输两位数（00－99）。
不足10岁的请在实际年龄前加一个【0】。
性别:一位数，男性使用【1】键，女性使用【2】键。
身高:三位数，单位：厘米（CM)。
注：不足100CM的请在实际身高前加一个【0】。
体重:三位数，单位：公斤（KG)。
注:不足100KG的请在实际体重前加一个【0】。
日期:八位数，如2000/4/21可依次按【2】【0】【0】【0】【0】【4】【2】【1】。
注：1.每项参数输入以后都需按键进入下一项参数的输入。
如输入不正确或需要修改时可连续按】键直至光标出现在该项错误行的起始位置，再重新输入正确的参数。
2.参数输入状态下，按【确认】键，可返回主菜单。
六、 用力肺活量测试在主菜单状况下，选择按键【2】，即进入用力肺活量测试。
测试时，受检者取立位，加鼻夹，含吹筒，先平静地呼吸数次适应后, 嘱受检者深吸气到肺总量位，此时按下【1】键，然后让受检者以最大的力气、最快的速度呼气至残气位，此时测试仪同步显示出用力肺活量曲线。
当测试曲线停止移动时，屏幕右下角出现“*”号，操作者可根据受检者FV曲线的正确与否按【0】键通过或按【2】键重新测量。
当需要重新测量时，按【2】键并重复上述步骤。
如测试通过，请按【0】键通过，返回主菜单。
七、 肺活量测试在主菜单状况下，选择按键【3】，即进入肺活量测试。
受检者取立位，加鼻夹，含吹筒，操作者按下【1】键，受检者平静地呼吸至少四次后，在平静呼气末，作最大缓慢呼气达残气位后，一次最大吸气至肺总量位后，再缓慢呼气，此时测试仪同步显示VC曲线。
待屏幕右下角出现“*”号时，操作者可根据受检者VC曲线正确与否来决定是否按【0】键通过或按【2】键重新测量，当需要重新测量时，按【2】键重复上述步骤。
如测试通过，请按【0】键通过，程序返回主菜单。
八、最大通气量测试在主菜单状况下， 选择按键【4】，即进入最大通气量测试。
受检者取立位，加鼻夹，含吹筒，平静地呼吸4-5次后，操作者按下【1】键，让受检者以最大呼吸幅度、最大呼吸速度持续呼吸12秒，其间呼吸次数在10-15次。
此时测试仪同步显示MVV曲线。
操作者可根据受检者MVV曲线正确与否决定是否按【0】键通过或按【2】键重新测量。
当需要重新测量时，按【2】键重复上述步骤。
如测试通过，注：最大通气量测试是较剧烈的呼吸运动，凡严重心肺疾病患者及咯血患者均不宜作此测试。
九、 测试数据显示/打印在主菜单状况下，按【5】键进入测试数据显示及打印子菜单。
选择相应数字键【1】或【2】或【3】即可通过屏幕看到相应数据及曲线。
此时按【2】键可打印此项测试数据及曲线，按【1】键交替显示此项测试数据及曲线。
选择数字键【4】,将打印【1】【2】【3】项完整报告单。
选择数字键【5】,将测试者检测数据传送到IBM兼容的计算机。
（此项需另配备专用管理软件）注：选择各项测试功能或测试数据显示/打印前必须输入受检者参数。
否则，将提示“未输入受检者参数”。
十、 数据管理当需要对IC卡上测试数据进行读取、存储、打印、通讯时，请按主菜单上【6】键,此时屏幕显示数据管理操作子菜单：1、数据读取当需要将存储在IC卡中的检测数据读入测试仪中时，选择按键【1】（数据读取），液晶屏幕（LCD）提示“请插入IC卡”，此时按照提示将存有数据的IC卡按规定的方向插入卡槽中。
LCD显示IC卡中已存有数据的序列号及测试者编号，如图所示，输入要读取数据相应的序列号，如05号，则输入【0】【5】【确认】，L C D显示“正在读取数据”，约几秒钟后，显示“正在读取数据......OK”,按【确认】返回数据管理选择子菜单，同时测试仪已经读取了相应序列号测试者的检测数据。
2、数据存储当需要将测试仪所检测数据存入IC卡中时，选择按键【2】（数据存储），液晶屏幕（LCD) 提示“请插入IC卡”，此时按照提示将专用IC卡按规定的方向插入卡槽中。
此时如是新卡，LCD会显示“新卡”及“正在写卡”；若是IC卡中已存有数据，测试仪将测试数据按照IC卡中已存有的受检者数目加1作为该次序序列号，存入IC卡中，存储完毕显示“正在存储数据..OK”, 输入【确认】返回数据管理操作子菜单。
若IC卡存满了规定的受检者数目，LCD会显示“是否覆盖”认】表示覆盖。
3、数据打印当需要将IC卡中存储的受检者数据按规定格式打印出来，选择按键【3】（数据打印）。
4、数据擦除选择此项操作，测试仪将IC卡上所有存储数据删除，使之成为新卡。
5、数据通讯选择此项操作，测试仪将IC卡上所有数据通讯传送至计算机进行数据库管理。
（此项功能需另配FGC-A+肺功能仪专用数据通信管理软件）。
注：在数据管理选择子菜单下，选择【0】返回主菜单。
十一、测试仪的主要技术参数1.键盘输入的数据项目A.编号B.性别C.年龄D.身高E.体重F.日期2.测试项目A.☆FVC检测:FVCFVCPRED%FVCFEV1.0FEV1.0PRED%FEV1.0FEV2.0FEV3.0FEV1%FEV1%PRED%FEV1%FEV2%FEV3%MMFMMFPRED%MMFMVV1MVV1/BSAB.☆FV检测:PEFPEFPRED%PEFV75V75PRED%V75V50V50PRED%V50V25V25PRED%V25V50/V25V50/V25PRED%V50/V25V25/H 用力肺活量用力肺活量预计值FVC/FVCPRED1秒钟用力肺活量1秒钟用力肺活量预计值FEV1.0/FEV1.0PRED2秒钟用力肺活量3秒钟用力肺活量1秒率1秒率预计值FEV1%/FEV1%PRED2秒率3秒率最大呼气中段流速最大呼气中段流速预计值MMF/MMFPRED由1秒量推算出的最大通气量MVV1与体表面积之比峰值流量峰值流量预计值PEF/PEFPRED呼气至75%肺活量时对应流速值呼气至75%肺活量时对应流速值的预计值V75实测值与预计值之比呼气至50%肺活量时对应流速值呼气至50%肺活量时对应流速值的预计值V50实测值与预计值之比呼气至25%肺活量时对应流速值呼气至25%肺活量时对应流速值的预计值实测值与预计值之比V50与V25之比值V50与V25之比值的预计值V50与V25之实测值与预计值之比V25与身高之比C.☆MVV 检测:MVVMVVPRED%MVVBSAMVV/BSAD.☆VC 检测:VCVCPRED%VCIRVERVTVICMVRR 3．诊断分类及常见原因A.正常 (NORMAL)B.限制性通气障碍 (RESTRICTIVE)·肺腔变小—手术切除后，间质纤维化、肿瘤、矽肺等。
·胸廓活动受限—胸膜积液、增厚、粘连、胸廓畸形等。
·胸腔受压—腹水、妊娠、肥胖等。
·呼吸肌无力—膈力疲劳、肌无力、肌萎缩、营养不良。
C.阻塞性通气障碍 (OBSTRUCTIVE)·慢性阻塞性肺疾病，如哮喘、肺气肿等。
·上呼吸道肿瘤、异物、炎症、气管或支气管肿瘤、狭窄等。
D.混和性通气障碍 (MIXED)·上述疾病兼有或加重或慢性病者。
E.肺功能障碍等级划分F+轻度 F++中度 F+++深度4．性能指标容量检测范围：0—8 L容量检测精度：±3％F·S流量检测范围：0—±14L ／S流量检测精度：±5％F·S 显 示：液晶LCD 显示(320×240)点阵，显示面积105×80MM 打 印 机：40列高速热敏打印机，纸宽57.5MM，厚0.07MM，纸卷 外径不大于40MM实测最大通气量最大通气量预计值MVV/MVVPRED 体表面积实测最大通气量与体表面积之比实测肺活量肺活量之预计值VC/VCPRED 补吸气量补呼气量潮气量深吸气量静息通气量呼吸频率电源：AC 220Ｖ／50Hz ±10%功率：≤35W尺寸：(L×W×H) 380×260×138MM质量：≤4.5KG温度：5o C-30o C湿度：≤80%十二、打 印 机有关操作说明详见附1 (微型打印机说明书)。
