备自投试验方法
110kV分段备自投试验方法
△ 接线图
接线完成后进入继保之星-7000 的IEC61850设置，将输出改为功放输出，光纤量接入备自投光 纤出口，配置GOOSE并映射乙线断路器跳闸出口为开出1，丙线断路器跳闸出口为开出2，分段 开关出口为开出3，设置完成即可关闭IE在分段备自投中，需要注意定值为时间定值，除时间定值外将GOOSE接受软压板及功能软压板
110kV分 段 备 自 投 试 验 方 法
根据电网运行可靠性要求，具备两回线及以上的多回供电线路，在线路失电且短时间无法恢复 供电时，应切换另一条线路供电使得线路恢复供电。110kV备自投分为进线备自投与分段备自投 两种。
进线备自投
母线上的两条电源进线正常时一条工作，一条备用，当工作线路因故障跳闸造成母线失压时， 备自投动作将备用线路自动投入。
分段备自投
两端母线正常时均投入，分段断路器断开，两段母线互为备用，当一段母线因电源进线故障造 成母线失压时，备自投装置动作将分段断路器投入。
下面，我们使用继保之星-7000 数模一体继电保护测试仪对南瑞继保PCS-9653备自投装置进行 分段备自投试验。
1
试验接线 PCS-9654为智能站备自投装置，其采样均为直采电流电压，开关量为GOOSE开入开出，因此 接线时按照常规接线电流电压，光纤接GOOSE量即可。
中的备自投功能投入。
母线无压，主控跳闸发信延时
0.3s
切主供单元等待延时
2.0s
开关跳闸等待延时（动态时间）
1.0s
判备自投成功等待延时（动态时间）
2.0s
备自投功能软压板
1
3 试验流程
接线及装置定值整定完成后设置继保之星-7000 的状态序列。 1）初始状态
设置两条母线均有压，两条进线有压，此时乙线断路器DL1合位，开出1合，丙线断路器合位， 开出2合，分段开关分位，开出3分，设置按键触发，等待充电完成。
备自投实验

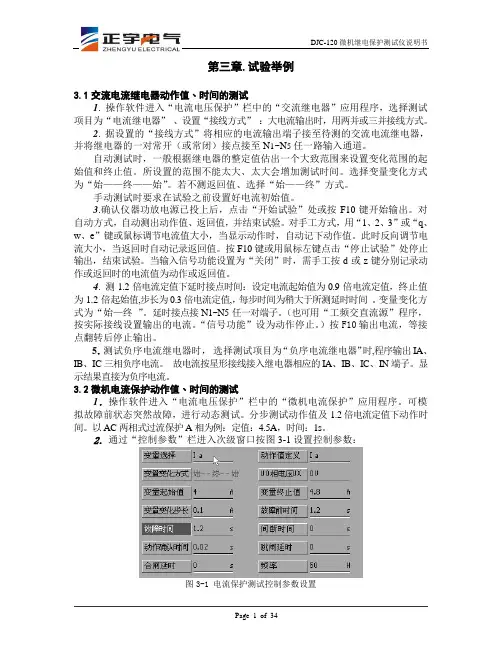

第三章.试验举例3.1交流电流继电器动作值﹑时间的测试1. 操作软件进入“电流电压保护”栏中的“交流继电器”应用程序，选择测试项目为“电流继电器”、设置“接线方式”：大电流输出时，用两并或三并接线方式。
2. 据设置的“接线方式”将相应的电流输出端子接至待测的交流电流继电器，并将继电器的一对常开（或常闭）接点接至N1~N5任一路输入通道。
自动测试时，一般根据继电器的整定值估出一个大致范围来设置变化范围的起始值和终止值。
所设置的范围不能太大、太大会增加测试时间。
选择变量变化方式为“始——终——始”。
若不测返回值、选择“始——终”方式。
手动测试时要求在试验之前设置好电流初始值。
3.确认仪器功放电源已投上后，点击“开始试验”处或按F10键开始输出。
对自动方式，自动测出动作值、返回值，并结束试验。
对手工方式，用“1、2、3”或“q、w、e”键或鼠标调节电流值大小，当显示动作时，自动记下动作值。
此时反向调节电流大小，当返回时自动记录返回值。
按F10键或用鼠标左键点击“停止试验”处停止输出，结束试验。
当输入信号功能设置为“关闭”时，需手工按d或z键分别记录动作或返回时的电流值为动作或返回值。
4. 测1.2倍电流定值下延时接点时间：设定电流起始值为0.9倍电流定值，终止值为1.2倍起始值,步长为0.3倍电流定值,，每步时间为稍大于所测延时时间。
变量变化方式为“始—终”。
延时接点接N1~N5任一对端子。
（也可用“工频交直流源”程序，按实际接线设置输出的电流。
“信号功能”设为动作停止。
）按F10输出电流，等接点翻转后停止输出。
5．测试负序电流继电器时，选择测试项目为“负序电流继电器”时,程序输出IA、IB、IC三相负序电流。
故电流按星形接线接入继电器相应的IA、IB、IC、IN端子。
显示结果直接为负序电流。
3.2微机电流保护动作值﹑时间的测试1．操作软件进入“电流电压保护”栏中的“微机电流保护”应用程序。
可模拟故障前状态突然故障，进行动态测试。
400V厂用备自投试验方案--
400V厂用、坝顶备自投试验方案一、试验目的：考察400V厂用、坝顶备自投动作正常，保证厂用、坝顶电的安全稳定。
二、试验组织措施：运行中进行该试验具有一定的安全风险，应成立专门试验小组，由运行部、检修部、运行当值组成。
试验时各相关人员应到场指导。
试验负责部门如下：运行部检修部运行现场当值三、试验技术措施：1、试验中必须保持试验的严肃性，操作中必须做到行动迅速，处理果断；2、试验前，试验负责人必需指明监护人和操作人，操作人员填写好操作票；3、试验中所需的操作，操作人操作时必须严格按照《安规》规定携带相应工器具，并须保持与设备的安全距离。
监护人必须全程监护，严禁脱岗；4、试验过程中，运行设备出现异常情况，组织人必须立即下令中断试验，所有试验人员听从当值值长安排参与故障处理；5、试验应在10.5Kv厂用Ⅰ、Ⅱ段母线工作电源正常，备自投装置运行正常，试验部分无检修任务时进行；6、严格按危险点分析作好相关控制措施；7、每次备自投试验只做一段母线，试验结束恢复正常运行方式后才能进行另外一段母线试验；8、试验不得影响正常的值班工作；9、试验中，严格遵守安全生产工作规程相关规定。
四、试验任务：400V厂用、坝顶备自投装置为母联备投方式。
母联开关3ZKK为备用，本次试验主要对母联开关3ZKK备自投包含两种逻辑方式进行校验：逻辑1：开关1ZKK、开关2ZKK在合位，母联开关3ZKK在分位，当开关1ZKK失电Ⅰ段母线失压时，母联开关3ZKK自投动作动作。
逻辑2：开关1ZKK、开关2ZKK在合位，母联开关3ZKK在分位，当开关2ZKK失电Ⅱ段母线失压时，母联开关3ZKK自投动作动作。
400V厂用、坝顶Ⅰ、Ⅱ段母线备自投示意图五、危险点分析：六、试验步骤与方法：（一）、400V厂用Ⅰ段母线备自投试验方案1、检查10.5kV厂用Ⅰ、Ⅱ段母线电压正常；2、检查1#厂变61T高压侧断路器961DL运行正常；3、检查2#厂变62T高压侧断路器962DL运行正常；4、检查400V厂用母联断路器401DL在热备用状态，控制方式为“远方”，合闸回路、跳闸回路压板正确投入；5、检查400V厂用备自投装置运行正常，控制方式为“远方”，备自投、自恢复功能投入；6、检查1#厂变61T低压侧断路器461DL运行正常，合闸回路、跳闸回路压板正确投入；7、检查2#厂变62T低压侧断路器462DL运行正常，合闸回路、跳闸回路压板正确投入；8、断开1#厂变61T高压侧断路器961DL，400V厂用备自投动作先跳开1#厂变61T低压侧断路器461DL，后合上母联断路器401DL，备自投成功动作，400V厂用Ⅰ、Ⅱ段母线电压正常；9、备自投成功动作后操作人员到现场复归备自投装置动作信号，合上1#厂变61T高压侧断路器961DL，400V厂用备自投备自投动作先跳开母联断路器401DL，后合上1#厂变61T低压侧断路器461DL，备自投自恢复成功动作；10、试验结束后，恢复400V厂用Ⅰ、Ⅱ段母线至正常运行方式。
10kV备自投试验报告,国电南瑞
Ⅰ母电压、电源 1电压、小于无压定值；电源 1进线无流；ⅠI母电压、电源 2 有压大于有压定值。
动作情况
经跳闸延时 TU1 发跳断路器 1DL 命令和联切跳闸命令。确认断路器 1DL、Ⅰ母联 切（检Ⅰ母联切跳位参数投入）跳开后，经合闸延时 TU5 发合断路器 3DL 的命令。
9)分段（内桥）备自投方式4充放电条件；
动作情况
经跳闸延时 TU2 发跳断路器 2DL 命令和联切跳闸命令。确认断路器 2DL 跳开后， 经合闸延时 TU4 发合断路器 1DL 命令。
7)分段（内桥）备自投方式3充放电条件；
备自投方式 3的充电条件
备自投方式 3的放电条件
1、两段母线电压大于有压定值；
1、两段母线电压均低于有压定值，持续时间大于放电时间 15S；
2)闭锁调试；
1001间隔、开关手动跳闸闭锁自投
闭锁备自投动作。
1002间隔、开关手动跳闸闭锁自投
闭锁备自投动作。
1012间隔、开关手动跳闸闭锁自投
闭锁备自投动作。
1001间隔、1002间隔、开关有流闭锁自投
闭锁备自投动作。
闭锁备自投压板投入
闭锁备自投动作。
3)进线备自投方式1充放电条件；
备自投方式 1 的充电条件
5.07
4.95
4.97
通道
Uab11
Ubc11
Uca11
Uab21
Ubc21
Uca21
UL11
UL21
0.35Un
35.41
ห้องสมุดไป่ตู้34.65
35.39
33.94
34.83
35.22
35.71
35.64
0.70Un
铁路10kV配电所备自投原理及调试方法
铁路10kV配电所备自投原理及调试方法摘要：近年来随着铁路运营里程逐年增加。
截止到2022年底在我国铁路运营里程数已经到了15.5万km，高铁运营里程4.2万km。
而且大部分铁路完成了电气自动化经营。
同时也对供电系统的可靠性给出了更高规定。
为了保证电气自动化铁路电力需求，供电系统自动化水平也在不断提高。
针对维修和校准工作人员必须掌握更多的自动化技术专业知识。
铁路10kV配电所主要承担的铁路沿途通讯、数据信号、站场的供电，确保列车的安全驾驶，对供电的可靠性和协调能力明确提出更高的需求。
配电所加设开关电源备自投设备，确保了供电系统供电可靠性，与此同时对多开关电源供电系统，确保了供电持续性，因而，铁路10kV 配电所备自投调节及典型性故障诊断至关重要。
关键词：铁路10kV配电所；备自投原理；调试方法1铁路电力供电系统组成及原则特点分析1.1供电原则针对高速铁路电力供电系统，在确定供电原理时，应从三个方面进行研究和分析：一方面，供电系统应严格遵守客运线路安全可靠供电的概念要求；另一方面，我们将从免维护、小修和实行休班原则等方面，主动改进和完善现有铁路供电系统，确保铁路供电系统稳定可靠运行。
同时，从可靠、安全、可靠的理念出发，结合各用电装置的实际需要，对不同等级的供配电系统进行比较和分析。
除非是由于不可抗拒的原因或人为的破坏，否则，铁路供电系统的可靠性必须满足24h运行的要求，包括天窗的维护时间。
此外，必须严格遵守铁路供电标准模块化、标准化的原则，尽可能地降低维护和维护费用。
1.2供电特点根据运营经验，铁路供电系统具有以下供电特点：(1）铁道供电系统的电压水平比较低，变电站结构比较单一。
就国内大部分高速铁路的运营工作来说，在电压等级上都是要求比较低的，从实际出发，从电力系统的使用标准来看，高速铁路的电力系统主要是10kV和35kV。
同时，由于其结构特点比较单一，对电力负荷的要求也比较低。
(2）线路电源系统的接线方式比较简单。
备自投装置校验及回路检查的简便方法
试 验 装置 中 ，Ａ相 电压 所 加量 为 ｉ ０ ０ Ｚｏ 。 ，Ｂ相 为 １ ０ ０ ６ ０ 。 ，Ｃ相 为 １ ０ ０ Ｚｏ 。 ，Ｘ相 为 １ ０ ０ ６ ０ 。 。 由图 ３可 知 ，
压启动定值且进线 Ｉ 的电流（ 流过 Ｔ Ａ １的电流） 小于有流闭
收 稿 日期 ： ２ ０ １ ３ — ０ ５ — ０ ６
Ｕ Ｂ ｃ 、Ｕ 均 为
恢复安措时，出口跳 闸、合 闸导线压皮导致变 电站发生故 障时备 自投装置未能正确动作的情况。备 自投装置出 口跳 闸、合 闸回路如图 ４ 所示 ，出口跳 闸、合闸线就是端子 ３
至 操作 机 构 的 电缆线 。
锁定值 ，同时 Ｉ Ｉ 母有压 ，备 自投启动 ，经延时跳开 １ Ｑ Ｆ ， 确认 １ Ｑ Ｆ跳开后 ，再经延时合 ３ Ｑ Ｆ 。
１ ． ３ 放 电条件 （ 闭锁 条件 ）
放 电条 件 ：１ Ｑ Ｆ在 分 位 ；２ Ｑ Ｆ在 分 位；３ Ｑ Ｆ在 合 位 ；Ｉ 母 、Ｉ Ｉ 母同时无 压；外部 闭锁备投信号 ；手跳或遥
备 自投 装 置 校 验 及 回路 检 查 的简 便 方 法
许 琛 雍 ， 刘瑞 华
（ １ ． 苏 州供 电公 司 ， 江 苏 苏 州 ２ １ ５ ０ ０ ４ ；２ ． 江 苏省 电 力 公 司 检 修 分 公 司 苏 州分 部 ， 江 苏 苏 州 ２ １ ５ ０ ０ ４ ）
［ 摘要 ］ 介 绍备 自投装置的工作原理及 其现 场校验过 程 中的常见 问题 ，结合 备 自投 装置 的工作特 点和 常用的校验 方 法 ，提 出 简单 实 用的 Ｖ 型 接 线 试 验 方 法 和 恢 复 安措 后 确 保 二 次 回路 正 确 的检 查 方 法 。
若是遇到这种情况校验前的安全措施检查是平常工作中非常重要却又容易忽略的环节这就必须做得十分到位主要包括断开跳2台主变低压侧开关要求继保工作者能够仔细地检查二次回路不但要从上的跳闸线断开合母联开关的合闸线短接2台主变接入往下还要从下往上只有这样的双向检查才能确备自投的电流回路断开2段母线电压断开2台主变及保回路的完好从而保证电力系统的可靠供电
10kV母分备自投试验方案
期总变10kV系统，母联继保会显示“BZT READY”； ③ 分开10kV 1#进线上级断路器，使1#进线失电，若1#进
线断路器分开，母联断路器合上，则备自投动作成功。 ④ 给1#进线电送电，备自投退出，合上1#进线断路器，分
➢ 备自投是电力系统中为了提高供电可靠性而装设的自动装
置,对提高多电源供电负荷的供电可靠性,保证连续供电有重 要作用。
➢ 10kV母联备自投指的是在10kV配电系统中，正常运行时，
每条进线各带一段母线，两条进线互为暗备用，海南基地 10kV系统备自投绝大部分采用母联备投。
10kV母联备自投概述
10kV母联备自投系统图
10KV母分备自投试验方案
目录
31 10kV母联备自投概述 32 预防性试验10kV备自投试验方案 3 交接试验10kV备自投试验方案
10kV母联备自投概述
➢ 备用电源自动投入装置是当工作电源因故障断开以后，
能自动而迅速地将备用电源投入到工作或将用户切换到备用 电源上去，从而使用户不至于被停电的一种自动装置，简称 备自投装置。
➢ 工作结束后，认真清理工作现场，确认无误后，全体工作人员撤离 现场，拆除临时遮栏，办理工作终结手续。
预防性试验10kV备自投试验方案
项目的技术措施
➢ 组织试验前，组织全体人员学习设备动作原理，熟 悉图纸，并交待技术要求及注意事项；
➢ 试验前应认真对图纸进行审查； ➢ 试验前熟悉操作要领，了解应急措施。
② 查看10kV母联开关柜继保，显示备自投已准备，例如一 期总变10kV系统，母联继保会显示“BZT READY”；
KV母联备自投试验方案
KV母联备自投试验方案1.前言为了保证电力系统供电的可靠性，母线自投方案不仅在电力系统的设计和建设过程中得到广泛应用，而且还是电力系统实际运行中的重要保证措施之一。
本文档主要介绍KV母联备自投试验方案，作为相关研究和实践的参考。
2.试验目的本试验的主要目的是检验KV母联备自投装置的性能指标，以便于监测和保障电力系统的运行可靠性，同时也是为了检验装置的关键参数能否进行自动控制和调控，防止出现设备和系统故障。
3.试验范围KV母联备自投试验范围包括：•电力系统内部的母线自投方案；•自动控制和调节电力系统中的关键参数；•电力系统监测设备和技术装置等。
4.试验计划•第一阶段：准备阶段–说明：厂家或供应商提供设备所需材料和试验方案（具体内容包括：设备检测表、接线图、系统控制逻辑图、设备操作使用方法、设备使用证书等）。
–目标：了解试验方案、了解设备功能、了解设备性能指标。
•第二阶段：设备安装与布线–说明：按照说明书中的设备安装位置图，结合现场情况进行安装、装线、调试。
–目标：正确安装设备，确保设备系统安全可靠。
•第三阶段：设备联调–说明：将试验设备按照接线图联调，通过设备和系统连接实现联调测试，检查设备是否能够正常运作。
–目标：检验设备性能指标，确保设备可以正常运行。
•第四阶段：系统测试–说明：在试验前，关闭所有相关设备，并对所有设备进行必要的维护和检查。
试验过程中需要设置相关参数，并进行手动和自动调节操作。
–目标：检验系统自动控制和调节的准确性和成功率，并在时间和精度上达到设计要求。
•第五阶段：试验记录及报告–说明：记录试验过程中的相关数据，提供试验结果及相关分析报告。
–目标：整理出符合规范的试验记录，确保后续处理工作的准确性和可靠性。
5.试验结果分析通过本次试验，我们发现KV母联备自投试验方案在实际运用中具有以下优点：•能够有效提高电力系统的运行可靠性和稳定性；•能够实现自动控制和调节，减轻工作量和工作压力；•能够大大降低故障率和安全隐患率；•能够提高电力系统整体效率和经济效益。
厂用电工作母线备自投试验方案
厂用电工作母线备自投试验方案一转眼，十年的方案写作经验累积下来，今天要写的这个方案可是个技术活儿。
咱们直接进入主题，关于“厂用电工作母线备自投试验方案”，咱们就按照实际操作流程，一点一点捋一捋。
咱们得明确试验的目的和意义。
简单来说，这个试验就是为了检验母线备自投装置在电力系统发生故障时，能否自动切换到备用电源，确保电力供应的连续性和稳定性。
这个试验可是至关重要，一旦母线出现问题，那整个工厂的电力系统都可能受到影响，所以这个试验必须做到位。
1.试验前期准备（1）试验人员及设备准备咱们先得组织一支专业的试验团队，包括电气工程师、技术人员、试验操作人员等。
人员到位后，要对试验人员进行安全教育和技术培训，确保每个人都知道试验的流程和注意事项。
设备方面，需要准备好试验所需的仪器、工具和备品备件，比如万用表、绝缘棒、试验电源等。
这些设备要提前检查，确保性能良好，避免试验过程中出现故障。
（2）试验现场布置试验现场要选择在电力系统的低压侧，避免对高压侧产生影响。
现场要布置试验线路，包括主电源线路、备用电源线路、母线连接线路等。
同时，要在试验现场设置安全警示标志，提醒人员注意安全。
2.试验流程及操作（1）试验启动试验开始前，先要对试验系统进行一次全面检查，确认所有设备正常运行。
然后，启动试验系统，让母线备自投装置处于待机状态。
（2）模拟故障模拟电力系统发生故障，比如断开主电源线路，使母线电压下降。
此时，母线备自投装置应该能够检测到故障，并在规定时间内自动切换到备用电源。
（3）检查切换效果在母线备自投装置切换到备用电源后，要对切换效果进行检查。
检查备用电源的电压和频率是否稳定，然后检查母线上的负载是否正常运行，确保电力供应没有受到影响。
（4）恢复试验系统检查完毕后，将试验系统恢复到初始状态，包括恢复主电源线路，关闭备用电源等。
此时，母线备自投装置应该自动切换回主电源。
3.试验结果分析及处理（1）试验数据分析试验过程中，要记录各种数据，包括故障发生时间、切换时间、备用电源电压和频率等。
备自投试验内容
变电所 低电压定值 ＿ V ＿ S 备自投切换试验 步骤 备自投转换 开关位置 试验项目 试验内容 A段、B段进线开关在合 位，母联开关在分位 第一步 "投入"位置 切A段进线A相保险 确认 备自投 动作情况 确认 备自投系 统 A段～B段备自投 低电压继电器数量
□
切A段进线B相保险 切A段进线C相保险
"解除"位置 母联开关分闸 第四步
□
B段进线开关合闸 联系上级变电所A、B段 并列 手动合母联开关
第五步
"解除"位置 手动分A段进线开关 手动合A段进线开关 手动分B段进线开关 手动合B段进线开关
□
手动分母联开关 "投入"位置 把备自投转换开关切换 到"投入"位置
□Hale Waihona Puke A段进线开关不分 闸，母联不合闸 A段进线开关不分 闸，母联不合闸 A段进线开关分 闸，母联合闸
"解除"位置 母联开关分闸 第二步
□
A段进线开关合闸 A段、B段进线开关在合 位，母联开关在分位
第三步
"投入"位置 切B段进线A相保险
□
切B段进线B相保险 切B段进线C相保险
B段进线开关不分 闸，母联不合闸 B段进线开关不分 闸，母联不合闸 B段进线开关分 闸，母联合闸
陈站0.4kV备自投试验方案
陈家冲220kV变电站0.4kV备自投试验方案1、试验目的1.1检验陈家冲220kV变电站0.4kV备自投状况。
1.2确保陈家冲220kV变电站0.4kV备自投安全、可靠投运。
2、试验前应具备的条件2.1 保证试验时通讯通畅。
2.2 试验现场的消防和安全措施完善。
2.3 将陈0.4kV备自投至“投入”状态。
3、试验前有关运行方式3.1陈35kV #1站用变陈343DL带陈0.4kV I段（陈4431DL）运行；陈35kV #2站用变陈344DL 带陈0.4kV II段（陈4442DL）运行，陈0.4kV 母联4412开关在断开装置。
3.2 附图：陈站0.4kV 一次接线图4、陈站0.4kV备自投功能4.1充电条件：1）I、II母三相均有电压；2）陈4431DL、陈4442DL在合位，陈4412DL在分位。
4.2动作过程：当充电完成后，其中任一段母线均无压无流，另一段母线有压起动，经延时后，动作跳开无压无流那一段母线开关，确认无压无流那一段母线开关跳开后，且无压或满足同期条件3（检同期3投入时）经延时合上母联开关。
5、陈站0.4kV备自投试验4.1手动分陈4442开关，检验陈站0.4kV备自投动作情况正常（正常动作过程：合上陈4412开关）。
此项工作完毕后，恢复试验前运行方式。
4.2手动分陈4431开关，检验陈站0.4kV备自投动作情况正常（正常动作过程：合上陈4412开关）。
此项工作完毕后，恢复试验前运行方式。
说明:由于陈站0.4kV I母进线备自投所取电压在进线开关上面，所以试验第二项不能完成，待0.4kV I母进线备自投所取电压接线更改后方可进行此项试验。
附图：陈站0.4kV 一次接线图300。
厂用电工作母线备自投试验方案
厂用电工作母线备自投试验方案一、组织措施：运行中进行该试验具有一定的安全风险和实现难度，应成立专门试验小组，由运行部、生产部、电气分场、运行分场组成。
试验时各相关人员均应到场指导。
试验负责单位单如下：运行部生产部安环部电气分场运行一分场二、技术措施：1、试验应在各6KV、380V工作、备用电源正常，现场无检修任务时进行。
2、试验安排在每次停机前进行。
3、严格按试验方案作好安全技术措施。
4、每次母线自投试验只做一段母线试验，试验结实恢复正常方式后才能进行另外一段母线试验。
5、严密监视工作电源开关工作情况，一旦出现异常应立即中断试验。
三、380V工作段备自投假跳真投试验方案：1、投入各380V工作段的备自投联锁开关。
2、拆开380V工作段工作电源开关回路中1XJ、2XJ去启动工作电源开关跳闸的接线端子。
3、短接42、41端子，模拟工作电源开关分闸。
4、查备用电源开关自动合闸，其电流表指示正常。
5、试验结束后，恢复正常运行方式。
6、恢复拆开的端子。
四、6KV工作段（反切柜）备自投假跳真投试验方案：1、投入各6KV工作段的备自投联锁开关。
2、拆开6KV工作段（反切柜）工作电源开关常开辅助接点X1-13、X1-14（1X-9、1X-10），X2-13、X2-14（2X-9、2X-10）[二期X1-13、X1-14（1X-9、1X-10），X2-13、X2-14（2X-9、2X-10）]去启动备用电源开关合闸的接线端子。
3、查备用电源开关自动合闸，其电流表指示正常。
4、试验结束后，恢复拆开的端子。
5、恢复正常运行方式。
五、6KV工作段（正切柜）备自投假跳真投试验方案：1、投入各6KV工作段的备自投联锁开关。
2、拆开6KV工作段（反切柜）工作电源开关常开辅助接点X1-29、X1-30（1X-9、1X-10），X2-29、X2-30（2X-9、2X-10）[二期X1-29、X1-30（1X-9、1X-10），X2-29、X2-30（2X-9、2X-10）]去启动备用电源开关合闸的接线端子。
最新400V机旁动力屏备自投试验方案-汇总
400V机旁动力屏备自投试验方案-机组机旁动力屏备自投试验方案一、试验目的：考察机组动力屏备自投动作正常，保证厂用电的安全稳定。
二、试验组织措施：运行中进行该试验具有一定的安全风险，应成立专门试验小组，由运行部、检修部、运行当值组成。
试验时各相关人员应到场指导。
试验负责部门如下：运行部检修部运行现场当值三、试验技术措施：1、试验中必须保持试验的严肃性，操作中必须做到行动迅速，处理果断；2、试验前，试验负责人必需指明监护人和操作人，操作人员填写好操作票；3、试验中所需的操作，操作人操作时必须严格按照《安规》规定携带相应工器具，并须保持与设备的安全距离。
监护人必须全程监护，严禁脱岗；4、试验过程中，运行设备出现异常情况，组织人必须立即下令中断试验，所有试验人员听从当值值长安排参与故障处理；5、试验应在400V厂用Ⅰ、Ⅱ段母线工作电源正常，备自投装置运行正常，试验部分无检修任务时进行；6、严格按危险点分析作好相关控制措施；7、每次备自投试验只做一段母线，试验结束恢复正常运行方式后才能进行另外一段母线试验；8、试验不得影响正常的值班工作；9、试验中，严格遵守安全生产工作规程相关规定。
四、试验任务：机组机旁动力屏备自投装置为母联备投方式。
母联开关3ZKK为备用，本次试验主要对母联开关3ZKK备自投包含两种逻辑方式进行校验：逻辑1：开关1ZKK、开关2ZKK在合位，母联开关3ZKK 在分位，当开关1ZKK失电Ⅰ段母线失压时，母联开关3ZKK 自投动作动作。
逻辑2：开关1ZKK、开关2ZKK在合位，母联开关3ZKK 在分位，当开关2ZKK失电Ⅱ段母线失压时，母联开关3ZKK 自投动作动作。
机旁动力屏备自投示意图五、危险点分析：六、试验步骤与方法：（一）、1G机旁动力屏Ⅰ段(带负荷)备自投试验方案1、检查400V厂用Ⅰ、Ⅱ段母线电压正常；2、检查400V厂用Ⅰ段至1#机旁动力屏断路器4611DL运行正常；3、检查400V厂用Ⅱ段至1#机旁动力屏断路器4621DL运行正常；4、检查1G机旁动力屏母联断路器4011DL在热备用状态，控制方式为“远方”，合闸回路、跳闸回路压板正确投入；5、检查1G机旁动力屏备自投装置运行正常，控制方式为“远方”，备自投、自恢复功能投入；6、检查1G机旁动力屏Ⅰ段母线进线断路器4111DL运行正常，合闸回路、跳闸回路压板正确投入；7、检查1G机旁动力屏Ⅱ段母线进线断路器4112DL运行正常，合闸回路、跳闸回路压板正确投入；8、断开400V厂用Ⅰ段至1G机旁动力屏断路器4611DL，机旁动力屏备自投动作先跳开Ⅰ段母线进线断路器4111DL，后合上母联断路器4011DL，备自投成功动作，机旁动力屏Ⅰ、Ⅱ段母线带电正常；9、备自投成功动作后操作人员到现场复归备自投装置动作信号，合上400V厂用Ⅰ段至1G机旁动力屏断路器4611DL，机旁动力屏备自投动作先跳开母联断路器4011DL，后合上Ⅰ段母线进线断路器4111DL，备自投自恢复成功动作；10、试验结束后，恢复Ⅰ、Ⅱ段母线至正常运行方式。
10kV、0.4kV备自投试验方案设计
编号：YD-201510kV、0.4kV备自投试验方案批准：审核：编制：编制单位：设备管理部2015年04月01日（本件共17 页）技术文件处理签编号：HPC-YD-2015日期：2015-04-0110kV、0.4kV备自投试验方案一试验目的：1 检查10kV厂用Ⅰ至Ⅳ段在主电源消失情况下，备用电源自动投入功能是否正确，备自投装置是否可靠，二次回路是否正确。
2 检查10KV备自投装置与0.4kV系统备自投装置动作时间配合是否恰当。
二试验方案：1 试验前检查：1.1 核对10kVⅠ～Ⅳ备自投装置定值与定值单一致。
1.2 核对大坝10kV备自投装置定值与定值单一致。
1.3 核对#1公用电备自投装置定值与定值单一致。
1.4 核对#1、2机组自用电备自投装置定值与定值单一致。
1.5 核对照明用电备自投装置定值与定值单一致。
1.6 核对#2公用电备自投装置定值与定值单一致。
1.7 核对#3、4机组自用电备自投装置定值与定值单一致。
1.8 核对大坝自用电备自投装置定值与定值单一致。
2 10kVⅠ段备自投试验检查：2.1 试验前高低压厂用系统运行方式2.1.1 10kV系统运行方式（1）10kVⅠ段由1号高厂变低压侧开关801供电运行；（2）10kVⅡ由2号高厂变低压侧开关802供电运行；（3）10kVⅢ由3号高厂变低压侧开关803供电运行；（4）10kVⅣ段由左岸110kV变电钻10kV外来电源2开关810供电运行；（5）110kV变电站10kV外来电源1带电至809PT，外来电源1开关809断开，并拉至“试验”位置。
（6）断开10kVⅠ、Ⅱ段联络开关12，放置在“工作”位置；（7）断开10kVⅡ、Ⅲ段联络开关23，放置在“工作”位置；（8）断开10kVⅢ、Ⅳ段联络开关34，放置在“工作”位置。
2.1.2 400V系统1号公用电Ⅰ、Ⅱ段”联络运行”。
（1）400V系统1号公用电Ⅰ、Ⅱ段经10kVⅢ段负荷1号公用电段变压器32B 高压侧开关831、1号公用电变压器32B、1号公用电段Ⅱ段电源开关432供电运行；（2）10kVⅠ段负荷1号公用电段变压器31B高压侧开关812断开；（3）400V系统1号公用电段Ⅰ段电源开关431断开；（4）退出400V系统1号公用电Ⅰ、Ⅱ段备自投。
400V厂用备自投试验方案
逻辑 4：400V 厂用Ⅱ段从 2#厂变切至 0#备变供电。 检查 400V 厂用Ⅰ段、400V 厂用Ⅱ段、400V 保安段母线电压正常； 检查 1#厂变 012、401 开关在合位，运行正常； 检查 2#厂变 013、402 开关在合位，运行正常； 检查 0#备变 014、400 开关运行正常，在合位状态； 检查 0#备变 410、420 在工作位置断开状态，处于热备用状态； 检查 1#厂变、2#厂变、0#备变保护压板正确投入，各转换开关位置正确； 检查 400V 保安段、厂用Ⅰ段、Ⅱ段备自投正确投入； 检查 400V 保安段由 400V 厂用Ⅰ段供电； 检查 400V 厂用Ⅰ段备用回路刀闸开关 410-1 在工作位置联通状态； 检查 400V 厂用Ⅱ段备用回路刀闸开关 420-1 在工作位置联通状态； 手动拉开 2#厂变 402 开关或取下 400V 厂用Ⅱ段母线 PT 二次保险，402 开关跳闸； 备自投动作，应先跳开 2#厂变 013 开关，然后合上 420 开关； 检查 400V 厂用Ⅱ段运行正常，检查有无失电跳闸的开关，进行恢复； 检查 1#厂变及 400V 厂用Ⅰ段母线运行正常； 试验结束后，恢复 400V 厂用Ⅰ段、400V 厂用Ⅱ段至原运行方式。
2
光大环保能源（寿光）有限公司
Everbright Environmental (Shouguang) Co., Ltd 400V 备自投试验方案
110kV南涧变电站备自投方案
110kV 南涧变电站二期工程110kV 备自投试验方案110kV 南涧变电站二期工程110kV 备自投试验方案为保证110kV 南涧变电站110kV 备用电源自投装置逻辑功能、回路接线的正确性，确保110kV 南涧变电站110kV 系统的供电可靠性，对110kV 备自投装置进行带一次设备的试验。
一、110kV 南涧变电站110kV 系统主接线图进线1进线21DL2DL 3DL Ⅰ母Ⅱ母Uab1Ubc1IL1IL2Uab2Ubc2二、110kV 备自投动作逻辑a 、进线备投逻辑1、110kV I 段母线运行、Ⅱ段母线由分段代供（即165、112断路器为合位、166断路器为分位），当I 母、Ⅱ母无压条件满足，经延时后跳开165断路器，I 、Ⅱ段母线失压，确认165断路器跳开,165断路器进线间隔进线无流后，合上166断路器。
2、110kV Ⅱ段母线运行、I 段母线由分段代供（即166、112断路器为合位、165断路器为分位），当I 母、Ⅱ母无压条件满足，经延时后跳开166断路器，I 、Ⅱ段母线失压，确认166断路器跳开,166断路器进线间隔进线无流后，合上165断路器。
b、分段备投逻辑1、110kV I、Ⅱ段母线分列运行（即165、166断路器为合位、分段112断路器为分位），当I母无压、Ⅱ母有压且165（1DL）IL1无流，经延时后跳开165断路器，I段母线失压，确认165断路器跳开,165断路器进线间隔进线无流后，合上112断路器。
2、110kV I、Ⅱ段母线分列运行（即165、166断路器为合位、分段112断路器为分位），当Ⅱ母无压、I母有压且166（2DL）IL2无流，经延时后跳开166断路器，Ⅱ段母线失压，确认166断路器跳开,166断路器进线间隔进线无流后，合上112断路器。
三、试验安排1．试验时间根据调度安排时间进行2．试验前准备工作2.1备自投定值按照正式定值通知单整定；2.2 将备自投投入运行，即备自投各出口跳合闸压板投入。
