路灯自动控制
路灯控制器的使用方法

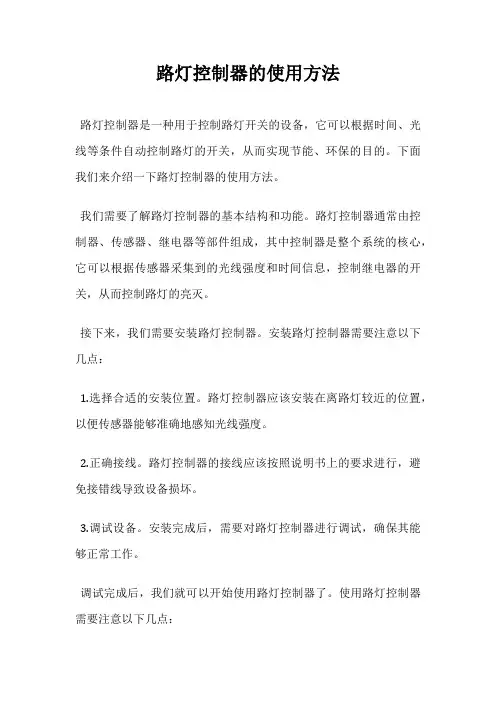

路灯控制器的使用方法
路灯控制器是一种用于控制路灯开关的设备，它可以根据时间、光线等条件自动控制路灯的开关，从而实现节能、环保的目的。
下面我们来介绍一下路灯控制器的使用方法。
我们需要了解路灯控制器的基本结构和功能。
路灯控制器通常由控制器、传感器、继电器等部件组成，其中控制器是整个系统的核心，它可以根据传感器采集到的光线强度和时间信息，控制继电器的开关，从而控制路灯的亮灭。
接下来，我们需要安装路灯控制器。
安装路灯控制器需要注意以下几点：
1.选择合适的安装位置。
路灯控制器应该安装在离路灯较近的位置，以便传感器能够准确地感知光线强度。
2.正确接线。
路灯控制器的接线应该按照说明书上的要求进行，避免接错线导致设备损坏。
3.调试设备。
安装完成后，需要对路灯控制器进行调试，确保其能够正常工作。
调试完成后，我们就可以开始使用路灯控制器了。
使用路灯控制器需要注意以下几点：
1.设置时间。
路灯控制器通常具有时间设置功能，我们需要根据实际情况设置开灯和关灯的时间。
2.设置灵敏度。
路灯控制器的传感器灵敏度可以根据实际情况进行调整，以确保其能够准确地感知光线强度。
3.定期检查。
路灯控制器需要定期检查，确保其正常工作。
如果发现故障，应及时进行维修或更换。
路灯控制器是一种非常实用的设备，它可以帮助我们实现节能、环保的目的。
使用路灯控制器需要注意以上几点，以确保其能够正常工作。
光控路灯原理
光控路灯原理
光控路灯的原理是通过感知周围光线的强弱来自动控制路灯的亮灭。
它利用光敏元件，如光敏电阻或光敏电子管，来检测环境的亮度。
当周围环境变暗时，光敏元件的电阻值会增加或电流会减小，将这种变化转化为电信号后，送入控制电路。
控制电路会将接收到的信号与预设的亮灯亮度阈值进行比较。
当环境亮度低于阈值时，控制电路会自动关闭路灯，以达到节能的目的。
当环境亮度上升到阈值以上时，控制电路会自动开启路灯，确保道路的照明。
在光控路灯的工作过程中，还需要考虑到亮灯的延时时间和照明的稳定性。
通常情况下，亮灯延时时间可以通过控制电路中的延时器来设定，以满足不同场景下对路灯开关的要求。
同时，为了确保路灯的照明稳定性，光控路灯还需要根据实际情况进行光敏元件的灵敏度调节和光敏元件的散热等设计。
总之，光控路灯通过感知周围光线来自动控制路灯的亮灭，实现了智能化的照明控制，节省了能源并提高了路灯的使用效果。
光控路灯自动控制器电路图
光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。
天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。
kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。
其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。
R2为限流电阻。
电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。
二极管vDl为保护二极管。
电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。
电阻R5、电容c3为消火花电路。
二极管vD2、电容c4为半波电流。
智能路灯控制系统方案
对项目相关人员开展培训，包括设备操作、系统维护等。
5.运营维护
建立完善的运营维护体系，确保系统的稳定运行。
五、项目效益
1.节能降耗：通过智能调控，降低路灯能耗，实现节能降耗。
2.提高管理效率：实现路灯的远程监控，提高管理效率。
3.降低护成本：提高路灯使用寿命，降低维护成本。
4.提升城市形象：提高城市道路照明水平，提升城市形象。
（3）远程控制：通过应用层，实现对路灯的远程开关、亮度调节等操作。
（4）故障检测与报警：自动检测路灯故障，并及时发送报警信息。
（5）能耗统计与分析：统计路灯能耗，分析节能效果。
3.技术参数
（1）通信方式：采用有线和无线相结合的方式，实现数据传输。
（2）通信协议：采用国际标准通信协议，确保系统的稳定性和兼容性。
（3）控制系统：采用微电脑控制系统，实现路灯的智能调控。
（4）传感器：采用高精度传感器，实现环境因素的实时监测。
四、实施方案
1.设备选型
根据项目需求，选择合适的路灯、传感器、通信设备等。
2.设备安装
按照设计图纸，对路灯、传感器、通信设备等进行安装。
3.系统调试
在设备安装完成后，进行系统调试，确保系统正常运行。
2.根据环境光线和交通流量，自动调节路灯亮度，降低能耗。
3.提高路灯使用寿命，降低维护成本。
4.确保路灯系统安全可靠，提升城市道路照明水平。
三、系统设计
1.系统架构
本系统采用分层架构，分为感知层、传输层、平台层和应用层。
（1）感知层：负责实时采集路灯的运行状态、亮度、能耗等数据。
（2）传输层：通过有线和无线网络，将感知层的数据传输至平台层。
4.人员培训
路灯智能控制方案
路灯智能控制方案引言随着城市化进程的加速和智能化技术的快速发展，传统路灯控制系统面临着诸多问题，如能耗高、管理不灵活等。
智能路灯控制方案能够通过灵活的控制方式和智能化的管理系统，有效降低能耗、提高管理效率。
本文将介绍一种基于智能控制的路灯控制方案。
方案概述该路灯智能控制方案基于物联网技术，通过对路灯进行智能化控制和管理，实现对路灯的远程监控、精确调节亮度、定时开关等功能。
该方案主要包括三个组件：智能控制器、无线通信模块和云平台管理系统。
智能控制器智能控制器是方案的核心组件，负责实现对路灯的智能化控制和管理。
智能控制器内置有微处理器和各种传感器，可以实时获取路灯的环境数据，如亮度、温湿度等。
控制器还集成了无线通信模块，可以与云平台管理系统进行远程通信。
智能控制器具备以下功能：•亮度感应：智能控制器通过感光传感器实时感知周围环境亮度，并根据设定的亮度标准调整路灯的亮度。
在白天亮度高的情况下，可以降低功率以节能；在夜晚或低亮度环境下，可以增加功率以提供足够的照明效果。
•定时开关：智能控制器支持设置定时开关功能，可以根据设定的时间表，自动控制路灯的开关。
例如，在夜间设定开灯时间为日落后2小时，关灯时间为日出前2小时。
•故障检测：智能控制器可以实时监测路灯的工作状态，如电流、电压等。
一旦发现异常情况，智能控制器将发送警报通知云平台管理系统，并采取相应措施修复问题。
无线通信模块无线通信模块是智能控制方案中的重要组成部分，通过无线技术实现智能控制器与云平台管理系统之间的远程通信。
常见的无线通信技术包括GSM、WIFI、蓝牙等。
在选择无线通信模块时，需要考虑通信距离、稳定性和功耗等因素。
通过无线通信模块，智能控制器可以向云平台管理系统上传路灯的工作状态、亮度数据等信息，并接收云平台管理系统下发的控制指令。
云平台管理系统可以通过无线通信模块监控和控制大量路灯，实现统一的管理和调度。
云平台管理系统云平台管理系统是智能路灯控制方案中的云端部分，负责接收智能控制器上传的数据并进行分析和管理。
路灯集中控制器工作原理
路灯集中控制器工作原理路灯集中控制器是一种智能化的控制系统，它可以对路灯进行集中控制和管理，从而实现路灯的自动化控制。
路灯集中控制器的工作原理是基于传感器和控制器的交互作用，通过传感器采集路灯的环境信息，然后通过控制器对路灯进行控制，从而实现路灯的自动控制。
路灯集中控制器由传感器、控制器和执行机构三部分组成。
传感器是路灯集中控制器的核心部件，它可以采集路灯的环境信息，包括路灯亮度、温度、湿度、风速等参数。
采集到的信息会通过传感器向控制器发送，控制器会根据这些信息进行分析和处理，然后向执行机构发送指令，从而实现对路灯的控制。
路灯集中控制器的工作原理是基于传感器和控制器的交互作用。
当路灯传感器采集到路灯的环境信息后，会将这些信息传输给控制器，控制器会根据这些信息进行分析和处理，然后向执行机构发送指令，从而实现对路灯的控制。
控制器可以根据路灯的环境信息来自动调节路灯的亮度，从而实现节能减排的目的。
例如，在夜晚人车较少的时候，控制器可以自动调节路灯的亮度，从而节约能源。
路灯集中控制器的优点在于可以实现对路灯的智能化控制和管理，从而提高路灯的使用效率和节约能源。
例如，在节假日或特殊活动期间，路灯集中控制器可以自动调整路灯的亮度和开关时间，从而满足不同的需求。
此外，路灯集中控制器还可以实现对路灯的远程监控和管理，从而提高路灯的可靠性和安全性。
路灯集中控制器的应用在城市路灯的智能化管理中具有重要意义。
随着城市化进程的加速，城市路灯的数量不断增加，路灯的管理和维护成本也不断增加。
而路灯集中控制器可以实现对路灯的自动化控制和管理，从而降低路灯的管理和维护成本，提高路灯的使用效率和节约能源。
总之，路灯集中控制器是一种智能化的路灯控制系统，它可以实现对路灯的自动化控制和管理，提高路灯的使用效率和节约能源。
在城市路灯的智能化管理中具有重要意义，是城市化进程中不可或缺的一部分。
照明自动控制使用说明
三利路灯自动控制使用说明
一、将1路、2路“手动开关”置“关”位置。
二、将“延时自动开关”置“开”位置。
三、将“1＃时间继电器”设定1路路灯应开的时间（例开灯由20：
00至24：00，则设定为4小时）。
四、对箱内光控器进行设定，有两种设定方式（注意：不能同时设
定使用，只能分别设定使用）：
a)光控设定方法：
1、按“自动/手动”钮，使屏幕上的▼箭头对准“开”的位
置；
2、将光控头的插头插入光控器“2”的插孔中即可。
b)定时控制设定方法：
1、按“自动/手动”钮，使屏幕上的▼箭头对准“自动”的
位置；
2、按“定时”钮后，分别按“校时”“校分”钮，设定屏幕
上的开灯时间，为“1开”（例设20：00开）；
3、再次按“定时”钮，分别按“校时”“校分”钮，设定屏
幕上的关灯时间，为“1关”（例5：00关）；
4、按上述方法可设定多时间段控制。
设定分别为：1开、1
关，2开、2关、3开、3关……
5、设定完成后，按“时钟”恢复时钟显示即可。
注：按上述例设定，一路灯（钠灯）开灯时间为：20：00－24：00，二路灯（节能灯）开灯时间为：24：00－5：00。
路灯自动控制电路
路灯自动控制电路路灯是校园的一道景色，也是校园照明不行缺乏的设备。
当前好多的学校还要采纳人工控制方式来控制路灯的开关，因为控制人员和控制开关一般处于室内，所以就不免出现了路灯早开、晚开、早关、晚关等一系列问题。
这不只是影响了全校师生的工作活动，同时也会造成电能浪费。
为了能在适合的时候翻开路灯为师生服务同时使控制智能化更安全化，应使用自动控制装置。
本设计采纳光敏电阻和通用集成运放LM324作为光照强度传感器，当光照强度变化的时候光敏电阻的阻值也随着变化，进而使LM324的输入电压变化，当变化到必定值的时候LM324的输出会产生突变，利用LM324的输出去控制继电器，进而达到控制路灯的目的。
而后利用数电集成电路制作一个时钟电路,时钟准时电路能够控制子夜灯，即是清晨时候只点亮50%的路灯，并且路灯功耗降低到本来的70%。
时钟准时电路同时还拥有控制路灯系统的功能，这样就有了故障保护，保证了夜间照明。
本设计还拥有路灯工作时间计时功能、准不时间可调等功能，是多功能路灯自动控制电路，能知足校园照明等需要。
电源部分整流滤波各样电子电路都要求用稳固的直流电源供电，由整流滤波电路可输出较为光滑的直流电压。
整流部分采纳桥式整流，使用1N4001硅整流二极管。
其最高反向工作电压(峰值)为50V，最大整流电流为1A，正向压降小于等于1V，反向电流小于5uA。
所以整流二极管1N4001能知足电路的需要。
本设计采纳3300uF有极性电容进行信号滤波。
直流稳压表17806三端稳压器的参数(Ci=0.33μF,C。
=0.1μF,Ta=25℃)输出电压范围最大输入电最大输出△V0(温度变化引器件压降(Vi-V0)输出电阻（v）压电流起)（mV/℃）（V）MΩ（V）（A）5.75~6.2535 1.5±0.7(I0=50OmA)2~2.5(I0=lA)17本设计采纳大多数CMOS集成CD4000系列集成块，它们的供电电压同意在+3～+18V范围内，还有整个电路运转所需要的最大电流是500mA，最大输出电阻远小于17mΩ。
路灯控制器的原理
路灯控制器的原理
路灯控制器的原理是通过感知环境光强度来自动控制路灯的开关状态，以达到有效节能和延长路灯使用寿命的目的。
其工作原理如下：
1. 光敏元件检测环境光强度：路灯控制器内置光敏元件，如光敏电阻或光敏二极管，通过感知环境光辐射强度来探测周围的光照情况。
2. 信号处理电路：光敏元件产生的微弱光电信号经过信号放大、滤波、调理等处理后，转化为可用的电信号。
3. 控制逻辑处理：处理电路通过设置合适的控制逻辑，根据环境光强度的变化，判断是否需要调整路灯的开关状态。
4. 控制信号输出：当环境光强度低于预定阈值时，控制器会发出控制信号，使路灯自动开启；当环境光强度高于预定阈值时，控制器则发出另一种控制信号，使路灯自动关闭。
5. 执行控制：控制信号经过相应的电路放大和隔离后，送达到路灯控制继电器或智能调光装置，最终控制路灯的通断。
这种自动控制的方式可以实现路灯的智能化管理，根据不同的时间段和实际需要，自动调节路灯的亮度，提供更好的照明效果。
同时，通过感知环境光强度来控制路灯的开关状态，不仅能节省能源消耗，降低维护成本，还能减少对环境的光污染。
智能化路灯控制系统的研究与实现
智能化路灯控制系统的研究与实现随着信息技术的快速发展和城市化进程的不断推进，路灯对于城市安全、环境和谐、节能减排等方面的作用越来越重要。
传统的路灯控制系统大多采用集中控制的方式，效率不高，也不能根据实际情况进行智能调整。
随着智能化技术的不断进步，智能化路灯控制系统已经逐渐成为发展趋势，下面就其研究与实现进行探讨。
一、智能化路灯控制系统的意义智能化路灯控制系统是一种将计算机、网络、传感器等技术应用于路灯控制中的新型系统，其本质是一种智能化配电系统，旨在实现自动控制、集中管理、远程监测、数据采集等功能。
智能化路灯控制系统有着以下的意义：1、提高路灯使用效率：传统的路灯控制系统往往采用时间开关或人工驾驶控制路灯的亮度，不能自适应地根据天气变化或车辆行驶情况来实现路灯亮度的智能控制。
而智能化路灯控制系统则可以通过传感器、摄像头等设备感知周边环境，从而自动控制路灯亮度，提高路灯使用效率。
2、降低维护成本：传统路灯控制系统需要人工维护，如更换灯管、更换电路等，而智能化路灯控制系统具有网络远程监控的功能，可以及时掌握路灯运行状况，降低人工巡查的频率，减少维护成本。
3、促进城市智能化建设：智能化路灯控制系统是智慧城市建设的重要组成部分，实现智能化路灯控制可以为城市节约能源、提高城市安全性和美观度，进一步实现城市智能化建设。
二、智能化路灯控制系统的技术实现智能化路灯控制系统主要包括传感器、控制器、通信网络等多个技术模块，其技术实现主要有以下几种方式：1、无线通信方式：智能化路灯控制系统可以采用无线通信技术实现路灯的远程控制。
该系统通过在路灯杆上安装无线通信设备，将路灯和控制中心进行连接，实现远程控制。
2、光控传感方式：智能化路灯控制系统可以采用光控传感技术，根据周边环境的光强度调整路灯亮度。
光控传感器可以安装在灯杆或者路灯上方，感知周边环境的光强度，并通过信号反馈到智能控制系统中进行智能控制。
3、视频监控方式：智能化路灯控制系统可以采用视频监控技术，通过摄像头感知路面车流情况和人流情况，自动控制路灯亮度，以适应周边环境。
利用Proteus仿真实现路灯自动控制开关电路的设计
路灯自动控制开关电路的设计组员：班级：设计一个路灯自动控制开关电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯。
控制电路用电池供电，熄灯后电路耗电小。
简要具体实现：当傍晚光照强度渐弱或清晨光照强度渐强来控制路灯的通或断开。
主要利用光敏电阻作为光敏传感器，555作为滞后比较器来设计电路，当光线强到一定程度时，555的输出发生跳变，当光线暗到一定程度时，555 的输出也要发生跳变。
一.设计的作用自动控制开关路灯电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯，通过自动控制路灯电路有效的节约了能源，更重要的是减少了人力和物力的浪费。
二.设计的具体实现1. 系统概述设计思想就是通过光敏电阻遇关改变阻值从而影响端电压的特性，利用555定时器构成的施密特触发器来控制继电器的关断与闭合，使路灯亮灭。
施密特触发器是一种整形电路，它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
与普通触发器相比，它有以下特点：（1）具有两个稳定的状态，但没有记忆作用，输出状态需要相应的输入电压来维持。
（2）属于电平触发，能对变化缓慢的输入信号作出响应，只要输入信号达到某一额定值，输出即发生翻转。
(3)具有回差特性，电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压，这种回差特性使其具有较强的抗干扰能力。
利用555定时器构成的施密特触发器，当在白天时，输出产生高电平，继电器触点断开，路灯不亮；当在黑夜时，输出产生低电平，继电器触点闭合，路灯亮。
工作原理：当白天有光照射的情况下，光敏电阻呈低阻状态，2处于高电平，使触发器的输出端输出低电平，继电器断开路灯不亮，控制指示灯LED1亮。
当黑夜无光照射的情况下，光敏电阻呈高阻状态，2处处于低电平，使触发器的输出端输出高电平，继电器得电，触点闭合，路灯亮，控制指示灯LED2亮。
2．单元电路设计与分析仿光电路就是按照光敏电阻有光或无光时，呈现低阻或高阻状态设计的，它采用两个电阻分压来实现。
马路路灯自动控制器实验报告
马路路灯自动控制器实验报告一，实验目的1. 学习8051定时器时间计时处理、光敏电阻、蜂鸣器的应用、按键扫描及LED数码管显示的设计方法。
2. 设计任务及要求，利用实验平台上8个LED数码管，设计带有光线控制、定时控制、检测路灯是否损毁功能的马路路灯自动控制器。
二，实验要求基本要求：1：能够根据环境光线强度自动开、关路灯。
2：能够根据时间自动开、关路灯。
3：能够判断路灯灯泡是否损坏。
4: 自由发挥其他功能.三，实验基本原理利用光敏电阻的电阻值随入射光的强弱而改变的光电效应，控制LED灯的亮灭。
在白天，光敏电阻阻值小，输出低电平，LED灯灭；在晚上，光敏电阻阻值大，输出高电平，LED灯亮。
利用单片机定时器完成计时功能，设计时钟。
定时器0计时中断程序每隔0.05s中断一次并当作一个计数，设定定时1秒的中断计数初值为0，每中断一次中断计数初值加1，当加到20时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。
为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。
由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。
然后设定时钟时间，当时间达到某一区域事，控制LED灯亮，超出这部分时，控制LED 灯灭。
同时利用光敏电阻的光电效应来检测LED路灯是否有损毁，若LED灯损毁，即不亮状态，相当于夜晚，光敏电阻阻值高，输出高电平，控制蜂鸣器响；若LED正常，即点亮状态，相当于白天，光敏电阻阻值低，输出低电平，正常运行程序。
四，实验设计分析针对要实现的功能，采用AT89S52单片机进行设计，AT89S52 单片机是一款低功耗，高性能CMOS8位单片机，片内含8KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 51指令系统及80C51引脚结构。
路灯自动控制器的设计原理
路灯自动控制器的设计原理路灯自动控制器是一种根据外界光照强度自动控制路灯开关的设备。
其设计原理基于以下几个方面：光敏电阻、控制电路、继电器和定时器。
首先，光敏电阻是路灯自动控制器的核心部件之一。
光敏电阻是一种能根据光照强度的变化来改变自身电阻值的元件。
当光强较弱时，光敏电阻的电阻值较高，而当光强较强时，电阻值较低。
这一特性使得光敏电阻能够用来检测环境的光照强度，并作为路灯自动控制器的输入信号。
其次，控制电路是路灯自动控制器的另一个关键组成部分。
控制电路通过输入光敏电阻的电阻值，并与预设的阈值进行比较，以判断当前的光照强度是否需要开启或关闭路灯。
具体来说，当光敏电阻的电阻值低于设定的阈值时，控制电路会被触发，启动继电器进行路灯的开启；反之，当光敏电阻的电阻值高于设定的阈值时，控制电路将关闭继电器并关闭路灯。
第三，继电器是路灯自动控制器用于控制路灯开关的关键设备。
继电器是一种能够通过小电流控制较大电流的电器，其可以将输入信号转换为相应的输出动作。
在路灯自动控制器中，控制电路会通过继电器的控制端来控制继电器的开关状态，进而控制路灯的开启或关闭。
最后，定时器是一种在路灯自动控制器中常见的辅助设备。
通过使用定时器，可以在路灯自动控制器中设置一个时间参数，使得在特定时间段内忽略光敏电阻的输入信号，以实现固定时间开关路灯的功能。
例如，可以通过定时器设置路灯在晚上特定的时间段内始终保持开启或关闭，而不受光敏电阻输入信号的影响。
综上所述，路灯自动控制器的设计原理主要包括光敏电阻的检测光照强度、控制电路的判断和控制、继电器的开关操作以及可选的定时器功能。
通过这些设计原理，路灯自动控制器能够根据环境光照的变化自动调节路灯的亮灭，实现节能、智能化的路灯控制效果。
自动节能控制路灯课程设计
自动节能控制路灯课程设计一、课程目标知识目标：1. 学生能够理解自动节能控制路灯的基本原理，掌握电路组成及各部分功能。
2. 学生能够掌握路灯节能控制的方法，了解传感器的工作原理及应用。
3. 学生能够了解我国节能减排政策及智能照明技术在其中的应用。
技能目标：1. 学生能够运用所学知识，设计简单的自动节能控制路灯电路。
2. 学生能够运用传感器进行路灯亮度的检测，并根据环境光线自动调节亮度。
3. 学生能够通过课程实践，提高动手操作能力和团队协作能力。
情感态度价值观目标：1. 学生能够认识到节能减排的重要性，树立环保意识，关注可持续发展。
2. 学生能够通过课程学习，培养对电子技术的兴趣，激发创新精神。
3. 学生能够通过团队协作，培养合作意识，提高沟通能力。
课程性质：本课程为电子信息类学科，以实践为主，注重理论联系实际。
学生特点：初三学生，具备一定的物理知识和电子技术基础，对新技术充满好奇，动手能力强。
教学要求：结合学生特点，采用讲授、实践、讨论等多种教学方法，注重培养学生的动手能力、创新意识和团队协作能力。
在教学过程中，关注学生的个体差异，充分调动学生的积极性，使学生在实践中掌握知识，提高能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活，为我国节能减排事业作出贡献。
二、教学内容1. 自动节能控制路灯原理- 路灯控制系统组成及功能- 节能控制方法及其优缺点分析- 传感器工作原理及在路灯控制中的应用2. 路灯电路设计- 基本电子元件及其作用- 简单电路图的识别与绘制- 自动节能控制路灯电路设计实例3. 传感器应用与调试- 光敏传感器选型与应用- 传感器信号处理方法- 路灯亮度自动调节实现方法4. 课程实践与案例分析- 设计并搭建自动节能控制路灯模型- 调试与优化电路，实现节能控制功能- 分析实际案例，探讨智能照明技术的应用与发展教学内容安排与进度：第一课时：自动节能控制路灯原理学习第二课时：路灯电路设计与基本元件认识第三课时：传感器工作原理及选型第四课时：传感器应用与调试第五课时：课程实践与案例分析教材章节及内容关联：本课程内容与教材《电子技术基础与应用》第四章“传感器及其应用”相关。
路灯照明智能控制管理系统(单灯控制)
路灯照明智能控制管理系统(单灯控制) 1·引言1·1 编写目的1·2 读者对象本文档适用于项目开发人员、系统维护人员以及相关利益相关方等。
2·系统概述2·1 系统简介路灯照明智能控制管理系统(单灯控制)是一个基于智能控制技术的路灯照明管理系统，旨在通过对路灯的远程控制和智能管理，提高能源利用效率和照明效果。
2·2 功能特点2·2·1 单灯控制该系统支持对每个路灯进行独立的控制，用户可以通过系统进行远程开启、关闭、调光等操作。
2·2·2 定时控制系统支持根据用户设定的时间表来自动开关灯，能够根据不同时间段的需求进行智能控制。
2·2·3 节能模式系统具有节能模式功能，可以根据交通流量、环境亮度等因素自动调整照明亮度，以实现节能效果。
3·系统需求3·1 硬件需求3·1·1 控制器：支持智能控制功能的控制器设备。
3·1·2 传感器：用于感知周围环境亮度、交通流量等参数的传感器设备。
3·1·3 通信设备：支持与控制中心进行远程通信的网络设备。
3·2 软件需求3·2·1 操作系统：支持安装系统软件的操作系统，如Windows、Linux等。
3·2·2 数据库：用于存储系统相关数据的数据库管理系统。
3·2·3 开发工具：用于系统开发和维护的集成开发环境，如Eclipse、Visual Studio等。
4·系统设计4·1 系统架构4·1·1 硬件架构系统的硬件架构包括控制器、传感器和通信设备等组件，通过这些硬件设备实现对路灯的智能控制和管理。
4·1·2 软件架构系统的软件架构包括前端界面、后端服务器和数据库等组件，通过这些软件组件实现对路灯控制和管理的功能。
路灯控制器操作方法
路灯控制器操作方法
路灯控制器的操作方法可以根据具体的型号和功能有所不同，下面是一般常见的路灯控制器的操作方法：
1. 开关控制：路灯控制器通常具有开关控制功能，可以手动控制路灯的开关。
在控制器上有一个开关按钮，按下开关按钮即可打开或关闭路灯。
2. 定时控制：路灯控制器通常具有定时控制功能，可以根据设定的时间自动控制路灯的开关。
在控制器上有一个定时设置按钮，按下后可以进入时间设置界面，可以设置每天几点开启路灯和几点关闭路灯。
3. 光敏控制：路灯控制器通常具有光敏控制功能，可以根据光线的强度自动控制路灯的开关。
在控制器上有一个光敏设置按钮，按下后可以进入光敏设置界面，根据实际需求设置光敏控制的敏感度，当环境亮度低于或高于一定阈值时，路灯会自动打开或关闭。
4. 遥控控制：部分路灯控制器具有无线遥控功能，带有遥控器可以在一定距离内控制路灯的开关、调光等功能。
5. 多段亮度调节：部分路灯控制器具有多段亮度调节功能，可以根据需要调节路灯的亮度。
在控制器上有一个亮度调节按钮，按下后可调节路灯的亮度。
需要注意的是，不同型号和品牌的路灯控制器可能操作方法有所不同，具体操作请参考产品说明书或咨询相关技术支持。
路灯控制原理
路灯控制原理
路灯控制原理可以通过以下方式实现：
1. 光敏电阻：路灯控制系统可以使用光敏电阻来检测环境光的强度。
光敏电阻的电阻值随光照强度的变化而变化。
当环境光暗时，电阻值较高；当环境光亮时，电阻值较低。
通过测量光敏电阻的电阻值，系统可以判断环境光的亮度，并根据设定的亮度阈值来控制路灯的开启和关闭。
如果光照强度低于设定的亮度阈值，路灯将自动打开；如果光照强度高于设定的亮度阈值，路灯将自动关闭。
2. 时钟控制：路灯控制系统可以使用内置的时钟来控制路灯的开启和关闭时间。
通过设置开启和关闭时间，系统可以自动控制路灯的工作状态。
例如，可以设置在夜晚特定的时间点开启路灯，并在早上特定的时间点关闭路灯。
3. 运动传感器：路灯控制系统可以使用红外传感器或微波传感器来检测周围是否有人或车辆经过。
当传感器检测到有人或车辆经过时，系统会自动将路灯开启，从而提供安全的照明。
当一段时间内没有检测到人或车经过时，系统会自动关闭路灯，以节省能源和减少光污染。
4. 网络控制：现代路灯控制系统可以与互联网或无线网络连接，从而实现远程控制和监测。
通过网络控制，用户可以方便地根据需要远程调整路灯的亮度、开启时间等参数。
同时，系统可以实时监测路灯的工作状态和故障情况，提供及时维修和故障排除。
综上所述，路灯控制原理可以通过光敏电阻、时钟控制、运动传感器和网络控制等方法实现。
这些方法能够根据环境光照强度、时间、运动情况和用户需求来控制路灯的开启和关闭，提高能源利用效率和安全性。
2024年全自动跟踪式路灯控制器市场发展现状
2024年全自动跟踪式路灯控制器市场发展现状介绍全自动跟踪式路灯控制器是一种智能化的路灯控制装置，它能够根据环境光线变化自动调整路灯的亮度，以达到节能减排的目的。
随着人们对绿色环保的关注以及科技的进步，全自动跟踪式路灯控制器市场也在逐渐发展壮大。
本文将介绍全自动跟踪式路灯控制器市场的现状，并分析其发展趋势。
市场现状目前，全自动跟踪式路灯控制器市场正处于快速发展阶段。
以下是市场现状的几个方面：1. 市场规模扩大随着人们对节能减排的要求越来越高，全自动跟踪式路灯控制器的需求也随之增加。
市场规模不断扩大，预计未来几年内将继续保持较高的增长率。
2. 技术创新提升随着科技的不断进步，全自动跟踪式路灯控制器的技术不断创新。
目前市场上已经出现了多种类型和功能的控制器，如基于无线通信技术的控制器、基于光敏感器的控制器等。
这些新技术的不断引入，使得全自动跟踪式路灯控制器更加精确和智能化。
随着市场规模的扩大，全自动跟踪式路灯控制器市场竞争也日渐激烈。
越来越多的企业进入到这一领域，推出各种功能和价格各异的产品。
市场竞争的加剧有助于促进产品质量的提升和价格的下降，提高了市场的活力。
4. 政策支持力度加大政府对于绿色节能的政策支持力度不断加大，这也为全自动跟踪式路灯控制器市场的发展提供了良好的环境。
政府出台了一系列鼓励节能减排的政策和资金支持，为企业创新和市场拓展提供了有力支持。
发展趋势在未来几年内，全自动跟踪式路灯控制器市场将继续保持较高的增长态势，同时还将呈现以下几个发展趋势：1. 智能化水平提升随着人工智能、大数据和物联网等技术的快速发展，智能化已经成为了全自动跟踪式路灯控制器的发展方向。
未来，全自动跟踪式路灯控制器将更加智能化，能够通过数据分析和学习算法实现更精准的光控制和能耗管理。
2. 多元化的产品需求随着市场竞争的加剧，消费者对于全自动跟踪式路灯控制器的功能和品质要求也在不断提高。
未来，市场需求将更加多元化，除了满足基本的光控制功能外，还将考虑其他附加功能的需求，如安全监控、环境监测等。
路灯自动控制器的原理与设计PPT演示课件
IB2在0.2mA—3mA之间， 由于UB1=4V， UBE1=0.7V，根据KVL 定律得到UR2=3.3V, 此时UR2为VT2提供电 压，又UBE2=0.7，又 根据KVL定律得 UR3=2.6V，为了计算 方便取IB2=2.6mA
根据欧姆定律R3=UR3/IB2=2.6V/2.6mA=1K
VT1
Vb=4.8v
Vc=8.8v
Ve=4.4v
Vbe=0. 66v
Vce=3.8 v
状态： 放大
VT2
Vb=0.8v Vc=0.03v Ve=0
Vbe=0. 75v
Vce=0.0 2v
状态： 饱和
继电器输入端电压=8.8v Vled Vled=1.8v
20
六、评价
对于该次课程设计，我感触很深，以前的其他课程设计只是 要求理论设计，而这次不仅要设计出原理图还要做出实物。 课题的选择、方案的设计和修改、电路的仿真再到实物的制 作，都是自己亲自动手做的，最后还多亏了秦老师的帮忙， 要不然有些问题我说不定永远找不出原因。最后，方案终于 做好了。通过这次课设，我明白了做什么事都要认真细心， 而且还有信心和耐心，心浮气躁是不行的。
理由
构成的电路为共集放大电路，工作 于放大和截止两种状态，为小功率 管，硅材料NPN型均可。
构成的电路为驱动电路，工作于饱 和和截止两种状态，相当于开关， 故为小功率管，硅材料NPN型均可
结论 可选9011、9013、 9014。在此取9013。
可选9011、9013、 9014。在此取9013确定R2 由VT2的输入回路得到UR2=3.3V，设IR2=1.1mA， 根据欧姆定律得到R2=3K。 确定Rb1、R1 IB1的确定：IB1=IC1/β ，又IC1约等于IE1
欣灵电气 路灯光控开关自动控制仪使用说明 书
HHQ12-A 10A
