汽车发动机橡胶悬置产品结构

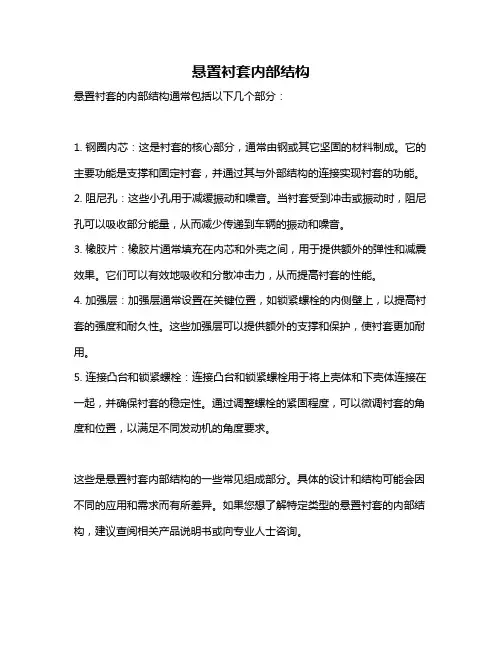

悬置衬套内部结构
悬置衬套内部结构
悬置衬套的内部结构通常包括以下几个部分：
1. 钢圈内芯：这是衬套的核心部分，通常由钢或其它坚固的材料制成。
它的主要功能是支撑和固定衬套，并通过其与外部结构的连接实现衬套的功能。
2. 阻尼孔：这些小孔用于减缓振动和噪音。
当衬套受到冲击或振动时，阻尼孔可以吸收部分能量，从而减少传递到车辆的振动和噪音。
3. 橡胶片：橡胶片通常填充在内芯和外壳之间，用于提供额外的弹性和减震效果。
它们可以有效地吸收和分散冲击力，从而提高衬套的性能。
4. 加强层：加强层通常设置在关键位置，如锁紧螺栓的内侧壁上，以提高衬套的强度和耐久性。
这些加强层可以提供额外的支撑和保护，使衬套更加耐用。
5. 连接凸台和锁紧螺栓：连接凸台和锁紧螺栓用于将上壳体和下壳体连接在一起，并确保衬套的稳定性。
通过调整螺栓的紧固程度，可以微调衬套的角度和位置，以满足不同发动机的角度要求。
这些是悬置衬套内部结构的一些常见组成部分。
具体的设计和结构可能会因不同的应用和需求而有所差异。
如果您想了解特定类型的悬置衬套的内部结构，建议查阅相关产品说明书或向专业人士咨询。
汽车悬置橡胶结构抗疲劳设计
汽车悬置橡胶结构抗疲劳设计摘要：随着世界工业化的快速发展，汽车更新换代的周期也日益缩短。
但样车制造的每个阶段不能节省，这就要求样车试制速度必须加快，需要在有限时间内完成各项测试，从而减低产品开发风险。
主机厂如果所有样件均自制，在人力、时间、场地及项目协调上会有巨大投入，所以大多主机厂样车制作大多采用以散件打包外发或干脆整车打包外发的策略。
橡胶材料寿命预测的研究主要集中在寻找橡胶疲劳寿命与某种力学参数的一一对应关系。
早期的橡胶材料疲劳研究主要选取应变参数(如工程应变、八面体切应变、最大剪应变等)作为疲劳损伤参量。
从20世纪50年代开始，随着断裂力学理论在橡胶疲劳研究方面的应用，应变能密度逐渐被用作橡胶材料的疲劳损伤参量。
与使用应变或等效应力相比，使用应变能密度在估算多轴疲劳寿命方面具有很大的优势。
动力总成悬置作为发动机与汽车车身的关键连接构件，其系统包括橡胶悬置件和支架连接件两部分，其中起隔振作用的橡胶件，不仅要提供良好的隔振性能，而且要满足其系统的耐久性和安全性等要求。
所以对于动力总成悬置系统中的橡胶结构，其疲劳耐久性能显得尤为重要，如何设计满足疲劳耐久性能目标要求的橡胶减振件成为各生产企业迫切要解决的问题。
基于此，本篇文章对汽车悬置橡胶结构抗疲劳设计进行研究，以供参考。
关键词：汽车；悬置橡胶结构；抗疲劳设计引言汽车是橡胶工业最重要的配套服务对象，销售额占到整个橡胶工业的约2/3，耗胶量则占据70%以上的显赫地位。
多年来，汽车橡胶制品在生产技术上，一直发挥橡胶工业领头羊的作用，象征着行业的发展和进步。
汽车上使用的橡胶制品约占其重量的5%，一辆汽车装配着100~200种、数量达200~500件的各类橡胶零部件，遍及汽车的发动机、车身、车桥、车轮各个部位以及减震、密封、刹车、液压、燃料、润滑和空调等系统。
仅以现代普通轿车来说，每辆即要耗用100kg左右的橡胶材料，几乎涉及所有天然和合成橡胶胶种。
现在，汽车橡胶制品正在走上高性能化、多功能化、安全化、节能化、环保化和低成本化，并成为汽车安全、节能、环保的重要一环。
橡胶衬套及悬架
在疲劳试验机上对橡胶衬套进行循环 疲劳测试，测量其疲劳寿命和疲劳强 度等参数。
弯曲疲劳测试
在弯曲试验机上对橡胶衬套进行弯曲 疲劳测试，测量其弯曲疲劳寿命和弯 曲疲劳强度等参数。
05
橡胶衬套及悬架系统的未来
发展
新材料的应用
高性能合成橡胶
随着材料科学的进步，高性能合成橡 胶在橡胶衬套及悬架系统中的应用将 更加广泛，以提高耐久性和性能。
橡胶衬套的应用领域
汽车工业
建筑行业
橡胶衬套广泛应用于汽车的悬挂系统、 转向系统和发动机支撑等部位，提高 车辆的行驶平顺性和稳定性。
在建筑领域，橡胶衬套可用于桥梁、 高层建筑等大型结构的减震和隔震， 提高结构的抗震性能和安全性。
机械制造
在机械制造领域，橡胶衬套可用于各 种机械设备中，起到减震、降噪和缓 冲的作用，提高设备的可靠性和使用 寿命。
减震器悬架
在螺旋弹簧基础上增加减震器，进一 步提高了乘坐舒适性和行驶稳定性。
多连杆和空气悬挂悬架
现代高级车型中广泛采用的多连杆和 空气悬挂系统，能够实现更精确的车 轮定位和更好的舒适性。
03
橡胶衬套在悬架系统中的应
用
橡胶衬套在独立悬架中的应用
总结词
提供稳定性、减震效果
详细描述
在独立悬架中，橡胶衬套被广泛用于连接各个车轮与车身，提供稳定性并减少 振动和冲击。它能够吸收路面不平带来的振动，提高驾驶的舒适性和稳定性。
悬架系统概述
悬架系统的功能
缓冲作用
稳定作用
导向作用
通过减震器和衬套，吸 收和缓冲来自路面的冲 击，提高乘坐舒适性。
通过控制车轮的运动， 保持车辆行驶的稳定性，
减少侧倾和摆动。
汽车动力总成悬置研究发展
２Ｏ 年 第 １ 期 Ｏ７ ２ （ 总第 １６ ６ 期）
黑龙 江交通 科技
ＨＥＩＯＮＧＪＡＮＧ Ｉ Ｌ Ｉ ＪＡＯＴＯＮＧ ｄ ＫＥ Ｉ
Ｎｏ １ ２ ０ ． ２。０ ７
（ ｕ ｏ１ ） Ｓ ｍ Ｎ ．６ ６
汽 车 动力 总成悬 置研 究 发展
器等） 与车架间的弹性支撑。动力总成悬置最主要的作用 是支撑动力总成重量， 同时隔离发动机的振动 向车身的传
递。
但是橡胶悬置由于工艺简单、 性能可靠、 使用和维修方便等
优点 ， 仍在 大部 分汽车上 广泛使用 。 至今
２２ 液压 悬置 。
理想的动力悬 置应 当在不 同的频率 和振 幅下 有不 同的 隔振性能 ： 在发动机低频大振 幅振 动范围 内， 悬置 应有足 够
而液柱在 运动 中产生沿程能量损 失和局部能量损失 ， 从而起 到了衰减振动之 目的。 ２ １２ 液压悬置动特性 ．．
的结构和性质所决定的。传统橡胶悬置结构如图 １ 所示。
液压悬置克服 了普通橡胶悬置 的缺点 ， 良的动特性 其优
主要表现为 ： 在低频域具有大阻尼 、 高刚度 ， 既可有效隔离、 衰
现在汽车发动 机大都是 通 过 弹性支 承安装 在 车架 （ 底
盘） 上的 ， 这种弹性支 承在汽车行 业称之 为“ 悬置” 。动力 总 成悬置是指连接汽车 动力 总成 （ 括发 动机 、 合器 、 包 离 变速
轰鸣声 。动力总成 悬置 理想 的动 特性 （ 阻尼和 刚度 的频 变 特性与幅变特性 ） 曲线如图 ２ 所示。 尽 管橡胶悬置跟理想悬置 比在动特性上还有不少差 距，
２１１ 橡胶 悬置结构 ．．
利用橡胶作 为发动 机 的隔 振元 件 ， 之先前 采用 的皮 较
汽车动力总成典型橡胶悬置结构三向静刚度比的计算与实测
The Calculations and Measurements for the Static Stiffness ratio in Three Directions of Typical Vehicle PowertrainRubber MountsA Dissertation Submitted for the Degree of MasterCandidate：Wu ZhipingSupervisor：Prof. Shangguan WenbinSenior Engineer Ye ZhigangSouth China University of TechnologyGuangzhou, China分类号：U463.1学校代号：10561学号：200620201508华南理工大学专业学位硕士学位论文汽车动力总成典型结构橡胶悬置三向静刚度计算分析方法的研究作者姓名：吴志平指导教师姓名、职称：上官文斌、教授申请学位级别：工程硕士学科专业名称：车辆工程研究方向：车辆设计理论与方法论文提交日期：2013年12月04日论文答辩日期：2013年12月01日学位授予单位：华南理工大学学位授予日期：年月日答辩委员会成员：主席：叶志刚委员：邬晴晖赵学智李旻赵志刚摘要汽车在行驶的过程中，由路面不平度、发动机、传动系统等因素引起的振动严重影响汽车的行驶平顺性和乘坐舒适性，随着消费者对汽车行驶性能提出进一步的要求，悬置系统在车辆减振方面的作用也越来越被人们认识到，无论从主机厂还是零部件商，对悬置系统的开发和设计都增加了重视。
如何开发和设计悬置系统已成为NVH工程师一项重要的工作内容，悬置系统的刚度特性和阻尼特性也已成为一套悬置系统设计好坏的重要评价标准。
本文选取了三种常用结构类型的橡胶悬置模型，对其进行结构及性能分析，并在三维软件，如UG中建立其数学模型，对所建立的数学模型进行有限元仿真分析，主要通过Hypermesh软件进行几何模型简化、网格划分及Abaqus软件进行后处理计算，得到各悬置在其局部坐标系下沿三个坐标轴方向的刚度值，并与测试值作比较，确定仿真分析方法的正确性。

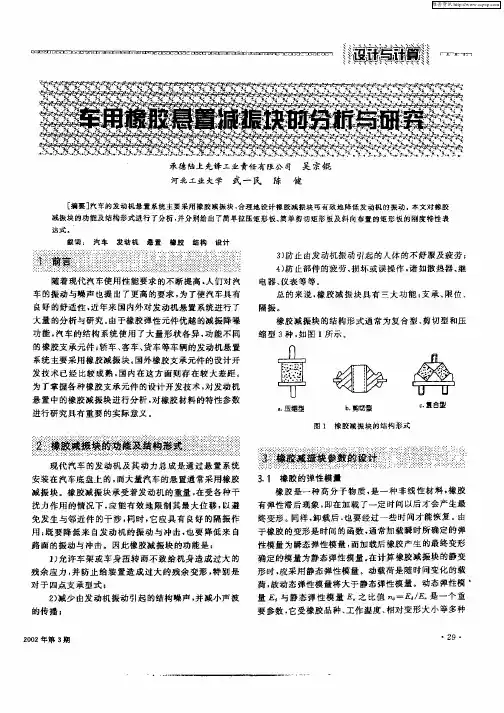

车用橡胶悬置减振块的分析与研究
承 德 陆上 先锋 工业 责任有 限公 司 昊 宗 锟
河北工业大学 武一 民 陈 健
［ 要］ 摘 汽车的发动机悬置系统主要采用橡胶减振块 ， 合理地设计橡胶减撮块可有效地 降低发 动机的振动 。 本文对橡胶 减振块的功能及结构形式进行了分析 ， 并分别给 出了简单拉压矩形板、 简单剪切矩形板及斜 向布置的矩形板 的刚度特性表
达式 。
叙词 ： 汽车
发动 机
最置
樟胶
结构
设 计
垂 囊 囊囊 薹 垂垂至 囊垂 囊囊囊 囊垂垂
随着现 代汽 车使用 性能 要求 的不 断提高 ， 人们 对 汽 车 的振 动与 噪声也 提 出了更 高 的要求 ， 了使 汽 车具有 为 良好 的舒 适性 ， 年来 国 内外对 发 动机 悬置 系统进行 了 近
发 技 术 已经 比较成 熟 ， 国内在 这 方 面则 存 在较 大 差距 。
橡胶 减 振块 的结构 形式 通常 为复 合型 、 切型 和压 剪
缩型 ３ ， 图 ｌ 示。 种 如 所
章
ｂ 剪 切 型 ．
为 了掌握各种 橡 胶支 承元件 的设 计 开发技 术 ， 动 机 对发 悬 置 中的橡胶 减 振块 进行分 析 ， 对橡胶 材料 的特 性参 数
要 参数 ， 它受 橡胶 品种 、 工作 温度 、 相对 变形 大小 等多种
２ ・ ９
２０ ０ ２年 第 ３期
・
维普资讯
因素 的影响 ， 在减振 设计 中， 一般取 ” ＝２ ． 。 ｄ ～２ ５
试验 表Ｌ ， 明 Ｌ 范 围内 ， 在此 弹性模量 的变化 约为 ５ 。
有弹性滞 后 现象 ， 即在加 载 了一 定 时间 以后 才会 产 生最
动力总成悬置的产品结构和开发流程
动力总成悬置的产品结构和开发流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!动力总成悬置系统是汽车工程中的重要组成部分，负责连接动力总成（如发动机或电动机）与车体或副车架，旨在吸收和隔离动力总成产生的振动，提高车辆的行驶平顺性和NVH（噪声、振动与声振粗糙度）性能。
车辆动力总成悬置系统的结构及类型
动力总成悬置系统的结构及类型一、悬置结构及发展历史常见的悬置类型按发展历程来分有橡胶悬置、液压悬置、半主动悬置、主动悬置。
见图1所示。
图1 悬置的结构、性能及发展历程二、橡胶悬置橡胶悬置按结构分，可以分为衬套型悬置，方块形橡胶悬置以及楔形橡胶悬置衬套型橡胶悬置的橡胶元件位于内外两个圆筒形的金属管(内芯和外管)之间，橡胶可以用于承受压力或剪力，或者二者兼而有之。
衬套型橡胶悬置按主簧结构的形状还可以分为八字形，一字型以及X 型（见图2）。
每种类型的衬套型悬置三向刚度比例不一样，适应不同的整车要求。
图2 衬套型橡胶悬置结构图方块形橡胶悬置主要用在前置后驱车的左右悬置上，形成一对V型悬置组，可以通过调整安装角度获得更好的整车状态下的解耦及频率分布效果（见图3）。
具体计算过程的可以参照我发表的在汽车技术杂志上论文《基于动力总成质心位移及转角控制的悬置系统优化设计》。
图3 V型布置悬置系统及块状橡胶悬置结构图楔形橡胶悬置的橡胶元件硫化在金属两侧，主要用于承受剪切力，通常用在前置后驱车的变速器悬置上。
图4展示了两种楔形悬置的结构。
在分析中对于拉得比较开得悬置可以作为两个悬置来计算，相当于又形成了一对V型悬置组。
图4 楔形橡胶悬置结构图三、液压悬置液压悬置按结构分为筒形液压悬置以及梯形液压悬置，一般美系和日系车用筒形液压悬置的较多，欧系喜欢用梯形液压悬置。
液压悬置内部布置有解耦盘/膜,以及形成惯性通道的流道板。
流道板和橡胶主簧之间形成上夜室，底膜（皮碗）与流道板之间形成下液室，用于存储液体。
筒形液压悬置为了降低高频动刚度硬化还装有节流盘。
具体结构见图5所示。
而梯形液压悬置由于结构的限制一般不设节流盘。
被动式液压悬置的发展一共历经了三代，这一部分内容将在后续的文章中做具体的阐述。
图5 筒形液压悬置结构图四、半主动悬置半主动悬置的控体系统由电子控制单元、电磁阀、带有活动阀的悬置主体构成（可以是橡胶悬置或液阻悬置）（见图6），其工作原理为：电子电子控制单元监控发动机转速并在怠速时发出信号开启电磁阀；电磁阀开启后，发动机进气歧管内的负压力促使勾当阀开启，打开节流孔。
发动机悬置的结构、作用、设计要求
目录发动机悬置的结构、作用、设计要求 (2)1.1 悬置的作用 (2)1.2 悬置的设计要求 (2)1.3 悬置的设计结构 (2)1.4 悬置的布置 (5)1.5 悬置系统设计程序 (9)1.1 悬置系统安装要求 (10)发动机悬置的结构、作用、设计要求1.1 悬置的作用悬置元件既是弹性元件又是减振装置，其特性直接关系到发动机振动向车体的传递，并影响整车的振动与噪声。
1.2 悬置的设计要求1.2.1 能在所有工况下承受动、静载荷，并使发功机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其他零部件发生干涉。
同时在发动机大修前，不出现零部件损坏。
1.2.2 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声。
1.2.3 能充分地隔离由于路面不平产生的通过悬置而传向发动机的振动，降低振动噪声。
1.2.4 保证发动机机体与飞轮壳的连接面弯矩不超过发动机厂家的允许值。
1.3 悬置的设计结构1.3.1 发动机悬置软垫的设计-金属板件和橡胶组成1.3.1.1 悬置软垫的负荷通常前悬置位于发功饥机体前端或机体前部两侧，与后悬置相比、远离动力总成的质心，因此动力总成的垂直静负荷主要由后悬置承担，而前悬置主要承受扭转负荷。
对后悬置来说．距离动力总成的主惯性轴较近，承受较小的扭转负荷及振幅。
同时，由于它处于发动机动力输出端，受传动系不平衡力的严重干扰和外部轴向推力的冲击，当发动机输出最大转矩时．支承点出现的最大反作用力也应由后悬挂来承担。
所以后悬置的垂直刚度较大，也起着限制动力总成前后位移的作用。
悬置系统同样还承受了汽车行驶在平平道路上的颠簸、冲击、汽车制动及转向时所产生的动负荷。
1.3.1.2 悬置软垫的机构形式在设计发动机悬置时。
必须充分的考虑悬置的使用日的，例如支承的质量和限制的位移等，选择合理的形状。
悬置的基本形式有三中，即压缩式、剪切式和倾斜式。
给出了这二种悬置的基本特性及用途。
通常采用倾斜式的悬置结构，利用这种悬置的弹性特性，支点设定可以获得较大的自由度。
发动机悬置的结构、作用、设计要求
发念头悬置的结构、作用、设计要求之答禄夫天创作1.时间：二O二一年七月二十九日2.概述：随着以后底盘、发念头技术的日臻完善,车辆的振动、噪声的控制转而成为各个整车厂在研发上的重中之重.据统计分析在一个车辆系统的上万个零部件中,对振动起关键作用的年夜概有二百个.它们又分别在整车的振动系统中起分歧的作用.这里仅对发念头发生的振动经由发念头悬置到车身的振动系统的结构、作用、设计要求给出一定水平的论述和说明.整车分歧的部件都有自己的固有频率,见下表：振动情况及位置频率Hz路面激励的频率范围车体1~3座椅和驾驶员4~8发念头总成5~18前后桥10~16车轮共振11~15排气管机械系统12~22发念头的振动频率范围怠速颤动20~30车体弯曲扭转25~40方向盘颤动25~40基于汽车振动学的相应设计优化,应最年夜可能的防止整车主要部件在各种工况下的振动耦合.悬置的作用概括来说就是对发念头振动和路面激励的隔离和吸收,减少乘客舱中人所受的影响,降低其他零部件因为过多振动发生的疲劳破坏.3.悬置系统的结构3.1安插概念：◆前轮驱动——较低排量,◆后轮驱动——较年夜排量.●动力总成纵置,如海狮、阁瑞斯.●动力总成横置,如尊驰、骏捷等.4G63 4G64 4G93 4G18等动力总成中华 1.8T 宝来等车的动力总成.3.2结构概念：●橡胶悬置悬置结构为橡胶＋金属支架,在低频、年夜振幅的动刚度和滞后角变动小.在高频、小振幅激励下的动刚度和滞后角变动不年夜,容易发生静态硬化现象,经常使用于发念头前后悬置,阻止发念头过渡扭转.●液力悬置悬置结构为橡胶形腔＋液体（乙二醇）＋金属支架,在低频、年夜振幅的激励下具有年夜阻尼；在高频、小振幅的激励下具有小刚度.可根据实际和本钱情况决定采纳一个液压悬置还是采纳多个液压悬置.经常使用于发念头左右悬置.4.发念头悬置系统的设计要求4.1确定发念头悬置系统的主要因数：悬置的位置和静态刚度：自重,加减速,弯道行驶,启动关车及交变载荷.悬置的静态刚度：怠速振动的隔离,加减速和常速行驶,与轮胎车桥的振动耦合.悬置的阻尼：橡胶,液力和空气悬置的阻尼,特性是频率和位移的函数.4.2静刚度曲线,如下图.暗示悬置受载荷与位移的关系.●静态下沉与固有频率有如下图关系.●悬置刚度曲线上各工作区：线性工作区是指在一般载荷下,悬置能对振动起很好隔离和吸收的工作段.设定某一载荷工况为曲线的拐点,橡胶刚度曲线进入非线性区.并最终设定一个限位,以防止在任何工况下发生刚性零件的干涉.约束动力总成在空间运动的最年夜位移和最年夜角度.如下图：限位区三档全载拐点线性工作区最年夜限4.3动力总成的固有频率和振型根据理论力学的理论,当我们视动力总成为一个刚体的时候,它在发念头舱中运动分别包括沿X、Y、Z三轴向的平动及绕X、Y、Z轴的转动,即横向、纵向、垂直、偏转、俯仰、滚转六个自由度.对振动系统来说,它的振动传递率跟振动激励的频率、振动系统自身的频率及系统阻尼有关,振动系统的传递率公式如下：,其中为振动传递率；为频率比；为阻尼比,下图所示为分歧阻尼比的系统传递率曲线.从而可以看出,只有那时,系统才华起到隔振的作用.而发念头的振动激励频率年夜于即是25Hz,也就要求动力总成刚体振动固有频率上限为17.68Hz.为防止振动耦合,所有着六个动力总成的刚体模态必需高于驱动轴固有频率又要低于轮胎的固有频率,在5—15Hz之间.年夜致的分布如下：4.4横置发念头的波动分析.另一方面,作为发念头悬置系统的另一环.路面激励传至发念头再经由悬置反馈于车体,在车内也会发生相应的振动及噪声特征.在轮下加载相应路面激励功率谱,悬置在发念头侧和车身测会发生相应位移,进而在座椅滑轨上将激出相应的加速度.下图是模拟和测试值的分歧.4.5怠速颤动分析怠速是发念头的一个经常使用工况,所以通常情况下,发念头的一阶振动可以通过发念头内部的平横轴等部件消除（有的装有双平衡轴的发念头对二阶的振动也能起到很好的抑制作用）.二阶的振动在怠速区的频率约为2035Hz,这个频率刚好又和车体弯曲和转向系统的固有频率段比力接近,所以发念头的怠速区在二阶的振动一定要避开动力总成的刚体模态,又要和车体弯曲和转向系统的固有频率段由很好的区分.而把分歧防止的振动耦合放到不会引起长时间不适的启动停车阶段.见下图：通过实际工程经验,可以根据悬置力和动刚度在设计之初估算振动和噪声水平.。
车辆橡胶悬置系统的研究进展
车辆橡胶悬置系统的研究进展车辆橡胶悬置系统是指利用橡胶材料作为弹簧来减震和减振的汽车悬挂系统。
随着汽车工业的发展，橡胶悬置系统的研究也在不断深入，以满足人们对舒适性和安全性的需求。
本文将从橡胶材料的优势、系统结构和研究进展三个方面对车辆橡胶悬置系统进行深入探讨。
一、橡胶材料的优势橡胶材料作为车辆悬置系统的主要材料之一，具有许多优势。
橡胶具有良好的弹性和阻尼特性，可以有效地减震和减振。
橡胶材料具有较好的耐疲劳性和耐磨损性，可以满足汽车长时间运行的需求。
橡胶材料的重量轻、成本低、制造工艺简单，可以减轻车辆整体重量，提高燃油效率，并降低生产成本。
橡胶材料在车辆悬置系统中具有独特的优势，为系统的性能提升提供了重要支持。
二、系统结构车辆橡胶悬置系统一般由弹簧、减震器、防倾杆和橡胶支撑等组成。
弹簧承担着支撑车身重量和缓冲路面不平的作用，而橡胶支撑则起到缓冲和隔振的作用。
减震器则主要用于阻尼弹簧振动，提高行车稳定性和乘坐舒适性。
而防倾杆则可以减少车身倾斜，提高车辆操控性。
橡胶材料作为系统的主要弹性元件，起到了至关重要的作用，直接影响着车辆的悬挂性能和舒适性。
三、研究进展随着汽车工业的发展，车辆橡胶悬置系统的研究也在不断深入，涌现出许多新的技术和材料。
在橡胶材料方面，新型的聚合物材料和复合材料被广泛应用于橡胶悬置系统中，具有更高的强度、耐疲劳性和耐磨损性。
在系统结构方面，一些新型的悬挂结构设计被提出，如主动悬挂和半主动悬挂系统，可以根据路况和车速变化实时调节车辆悬挂刚度和减震阻尼，提高行车稳定性和乘坐舒适性。
一些新型的电子控制系统和传感器技术也被应用于车辆悬挂系统中，可以实现对车辆悬挂系统的智能化控制和监测，提高系统的性能。
随着电动汽车的普及和发展，车辆橡胶悬置系统也面临着新的挑战和机遇。
电动汽车的电池重量较大，对悬挂系统的要求更高，需要更高的减震能力和稳定性。
针对电动汽车的橡胶悬置系统研究也日益受到关注，将会有更多的创新技术被应用在此领域。
汽车橡胶材料减震系统设计与应用
汽车橡胶材料减震系统设计与应用摘要：近年来，随着社会的发展和工业技术的进步，汽车舒适度已经成为各汽车厂家市场竞争的核心条件，而减震装置的设计，是提升汽车舒适度的关键。
汽车减震装置广泛存在于汽车的发动机总成、底盘传动系统以及悬挂系统中。
其主要原理是借助于阻尼运动理念，衰减震动动能。
橡胶减震装置，因其成本低、性能好、维护方便等优点被广泛应用于汽车各减震系统中。
橡胶是可逆形变的高弹性聚合物材料。
在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状。
橡胶属于完全无定型聚合物，它的玻璃化转变温度低，分子量往往很大，大于几十万。
