伟肯VACON NX变频器软件介绍
VACON变频器说明书
vacon nxl方便实用的交流驱动器2vacon nxl mf4-mf6, ip21vacon nxl mf4-mf6, ip54接插方便，且极易使用由于设计高度有效，故所有系统部件均为标准配置。
得益于高防 护等级，该产品无需装入机柜就可直接安装在墙壁上。
该系列产 品均内置 RFI 过滤器和制动斩波器。
标准配置系统能适合工业 及住宅区在内的几乎所有应用场合。
内置的交流电抗器是保护 变频器免受过电压峰值影响并降低变压器、电缆及保险丝压力 的最有效手段。
方便的安装和编程利用信用卡大小的快速应用指南，即可方便、快速的实现变频器的安装和编程。
编程通常只需选择负载类型并对电机额定电流和转速进行微调。
尽管和其它 Vacon NX 系列变频器相比，Vacon NXL 的结构显得相对简单，但它却是相同等级变频器中应用最为灵活的。
灵活性意味着控制可能性、可编程特性、安装可能性及模块化的范围更广。
方便易用的 PC 工具可用于诸如编程和参数复制等方面。
有时可以通过 NC1131-3 PC 编程工具向驱动施加控制逻辑，从而取代系统中的可编程控制器（ PLC ）。
Vacon NXL 功率范围 0.25 至 30kW ，适用于工业和商住工程领域，是一种功能强大并且结构紧凑的交流驱动器。
节省空间的书本式设计、高防护等级、灵活的控制和编程能力，使其成为几乎所有使用环境下的最佳解决方案。
使用产品附带的操作指南可以非常迅速和方便地进行安装、连接和调试。
Vacon NXL 的两种负载等级数据及动态开环矢量控制特性使其成为所有负载类型的完美选择，从简单的泵和风机驱动到高难度的物料输送应用。
高开关频率和近似正弦波形的电流曲线使电机的噪声非常低。
更加丰富的特性和功能• 无需配备电气柜• 所有功能均为标配（防尘/防水保护、RFI 过滤器、交流电抗器、制动斩波器）• 安装方便，易于使用• 低噪音（变频器及电机）• 控制源多种多样（通过 I/O 、现场总线或控制面板）• 功能多样（如完全可编程 I/O 、自动识别、PID 控制器、快速启动）• 性能优越可插拔控制面板独立控制系统高电压与控制单元隔离冷却风道与电子部件隔离结构坚固标配内置 EMC于工业和商住领域应用标配内置交流电抗器模块化设计可满足所有 EMC 规范要求标准控制 I/O选件板4mf4-mf6 产品序列vacon nxl mf4-mf6 变频器型号代码* IP21 等级产品的型号代码。
VACON NX 快速帮助说明书

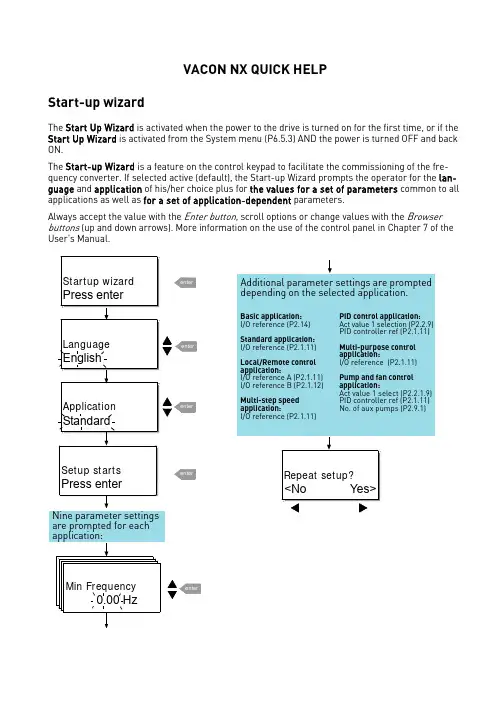

VACON NX QUICK HELPStart-up wizardThe Start Up Wizard is activated when the power to the drive is turned on for the first time, or if the Start Up Wizard is activated from the System menu (P6.5.3) AND the power is turned OFF and back ON.The Start-up Wizard is a feature on the control keypad to facilitate the commissioning of the fre-quency converter. If selected active (default), the Start-up Wizard prompts the operator for the lan-guage and application of his/her choice plus for the values for a set of parameters common to all applications as well as for a set of application-dependent parameters.Always accept the value with the Enter button, scroll options or change values with the Browser buttons (up and down arrows). More information on the use of the control panel in Chapter 7 of the User's Manual.Faults and fault codes Monitoring values1Overcurrent2Overvoltage35Charging switch6Emergency stop7Saturation trip8System fault9101112Brake chopper supervision13Frequency converter under-temperature14Frequency converterovertemperature15161718Unbalance22EEPROM checksum fault24Counter fault25Microprocessor watchdog fault 26Start-up prevented2930Safe Disable31IGBT temperature (hardware) 32Fan cooling34CAN bus communication35Application36Control unit37Device change38Device added39Device removed40Device unknown41IGBT temperature4243Encoder fault44Device change (default param.) 45Device added (default param.) 49Division by zero (application) 5051External fault52Keypad communication fault 53Fieldbus fault54Slot fault56PT100 temperature fault57Identification5859Follower communicationCode Signal name Unit V1.1Output frequency HzV1.2Frequency reference HzV1.3Motor speed rpm V1.4Motor current AV1.5Motor torque%V1.6Motor power%V1.7Motor voltage VV1.8DC-link voltage VV1.9Unit temperatureºCV1.10Motor temperature%V1.11Voltage input VV1.12Current input mA V1.13DIN1, DIN2, DIN3V1.14DIN4, DIN5, DIN6V1.15DO1, RO1, RO2V1.16Analogue output current mA M1.17Multimonitoring itemsNOTE!Different All in One applications embody more monitoring values.60Cooling61Speed error6263Emergency stop64Input switch openActual value special displayThe Actual value special display parameters are used to convert and display the actual value signal in a form more informative to the user.The Actual value special display parameters are available in PID Control Application and Pump and Fan Control Application:Par ID Parameter name Parameter code inPID ctrl applic.Parameter code in Pump&Fan ctrl applic.ID1033 Actual value special display minimum 2.2.46 2.9.29 ID1034 Actual value special display maximum 2.2.47 2.9.30 ID1035 Actual value special display decimals 2.2.48 2.9.31 ID1036 Actual value special display unit 2.2.49 2.9.32 Example:The actual value signal sent from a sensor (in mA) represents the amount of waste water pumpedfrom a tank per second. The signal range is 0(4)…20mA. Instead of receiving the level of the actualvalue signal (in mA) on the display, you wish to receive the amount of water pumped in m3/s. Youthen set a value for par. ID1033 to correspond to the minimum signal level (0/4 mA) and anothervalue for par. ID1034 to correspond to the maximum signal level (20 mA). The number of decimalsneeded can be set with par. ID1035 and the unit (m3/s) with par. ID1036. The level of the actual valuesignal is then scaled between the set min and max values and displayed in the selected unit.The following units can be selected (par. ID1036):Value Unit On keypad Value Unit On keypad0 Not Used 15 m3 /h m3/h1 % % 16 °F °F2 °C °C 17 ft ft3 m m 18 gal / s GPS4 bar bar 19 gal / min GPM5 mbar mbar 20 gal / h GPH6 Pa Pa 21 ft3 / s CFS7 kPa kPa 22 ft3 / min CFM8 PSI PSI 23 ft3 / h CFH9 m / s m/s 24 A A10 l / s l/s 25 V V11 l / min l/m 26 W W12 l / h l/h 27 kW kW13 m3 /s m3/s 28 Hp Hp14 m3 /min m3/mNOTE: The maximum number of characters that can be shown on keypad is 4. This means that insome cases the display of the unit on the keypad does not comply with the standards.Selection of language1. Find the System Menu (M6)2. Enter the Language selection page (S6.1).3. Push the Menu button right to make the name of language blink.4.Browse through the languages with the Browser buttons and select another language with the Enter button.For closer information on language selection, see User's Manual Chapter 7.3.6.Selection of application:1. Find the System Menu (M6)2. Enter the Application selection page (S6.2).3. Push the Menu button right to make the name of application blink.4.Browse through the applications with the Browser buttons and select another application with the Enter button.For closer information on application change, see User's Manual Chapter 7.3.6.Control panel menus Basic parametersKeypad shortcuts1. Quick activation of keypad contolIf you have selected either the I/O terminal control (I/O term) or the fieldbus control (Bus/Comm) as the active control place but wish to take over the control from these to the keypad, this can be done in two different ways.A. Swap between keypad control and another control as active control placeWith the I/O terminals or fieldbus selected as the active control place, it is also possible to change the control to the local keypad and back to the original control place.Irrespective of your location in the menu structure, keep the button pushed down for 5 seconds. This will activate the Start & Stop keypad control. The display will jump to the editing mode of R3.2 Keypad Refer-ence and you will be able to enter the desired frequency on the keypad. Push the start button to start the drive.Pushing the button again for 5 seconds returns the control to the original control place (active control place, P3.1) and its reference. NOTE: The motor starts if the start command of the active control place is ON and run at the formerly set reference. The keypad display will show monitoring value V1.1 Output Frequency. If any of the parameter values in menu M3 is changed in between the swapping the keypad reference will be reset to 0.00 Hz.B. Activate the keypad control and copy the output reference to the keypadWhen motor is running: Keep the startbutton pushed down for 3 seconds. The keypad will become theactive control place and the current frequency reference and direction will be copied to the keypad.When motor is stopped: Keep the stopbutton pushed down for 3 seconds. The keypad will become theactive control place and the current frequency reference and direction will be copied to the keypad.These features will not work unless you are in menu M3.If you are in any other than M3 menu and try to start the motor by pressing the START button when the keypad is not selected as the active control place you will get an error message Keypad Control NOT ACTIVE.If you are in any other than M3 menu and press the STOP button the motor will stop. See point 3 below.2. Copy elsewhere set frequency reference to keypadCopy the frequency reference set elsewhere (I/O, fieldbus) to the keypad by keeping thebutton pushed down for 3 seconds. This shortcut will not change control places.This feature will not work unless you are in menu M3.。
Vacon NX应用手册6
644 转矩速度极限 6选择转矩控制的最大频率。
0最大频率参数ID1021选择频率参考2预置速度7，参数ID130700 对4mA参考值故障的反应234567 (2.7.1)0=没有响应。
1=报警。
2=报警，频率从10秒以前设置为参考值。
3=报警，预设置的频率（参数ID728）作为参考值。
4=故障，故障后根据参数ID506进入停车模式5=故障，故障后始终按惯性方式停车若使用的是4-20mA参数信号且信号降至3.5mA以下并维持５秒或者低于0.5mA维持0.5秒，就会产生一个报警或故障动作和消息。
信息可以被设置到数字输出DO1和继电输出RO1和RO2。
701 对外部故障反应234567 (2.7.3)0=没有响应1=报警2=故障，故障后根据参数ID506进入停车模式3=故障，故障后始终按惯性方式停车在可编程数字输入DIN3的外部故障信号中，会产生一个报警或故障动作和消息。
信息可以被设置到数字输出DO1和继电输出RO1和RO2。
702输出相监控234567 (2.7.6)0=没有响应1=报警2=故障, 故障后根据参数ID506进入停车模式3=故障，故障后始终按惯性方式停车电机输出相监控确保电机相有一个大致相等的电流。
703 接地故障保护234567 (2.7.7)0=没有响应1=报警北京理宏伟控科贸有限责任公司电话: +86-10-84826832 / 67428315 / 586082332=故障，故障后根据参数ID506进入停车模式3=故障, 故障后始终按惯性方式停车接地故障保护确保电机相电流之和为零。
过电流保护始终在工作并保护变频器免受大电流接地故障的危害。
704 电机热保护234567 (2.7.8)0=没有响应1=报警2=故障，故障后根据参数ID506进入停车模式3=故障，故障后始终按惯性方式停车如果选择了跳闸，变频器会停机并且进入故障状态。
释放保护，例如设定参数为0，这会复位电机热状态到0%。
vaconnxl变频器应用手册
Vacon 多目标控制应用(软件 ALFIFF20) Ver.1. 概述................................................................... 错误!未定义书签。
2. 控制I/O ............................................................... 错误!未定义书签。
3. 多目标控制应用参数列表................................................. 错误!未定义书签。
监测值（控制面板：菜单M1）.................................... 错误!未定义书签。
基本参数（控制面板：菜单 P2 ）.............................. 错误!未定义书签。
输入信号（控制面板：菜单 P2 ）.............................. 错误!未定义书签。
输出信号（控制面板：菜单P2 ）.............................. 错误!未定义书签。
驱动控制参数（控制面板：菜单P2 ）.......................... 错误!未定义书签。
禁用频率参数（控制面板：P2 ）............................... 错误!未定义书签。
电机控制参数（控制面板：菜单P2）........................... 错误!未定义书签。
保护（控制面板：菜单P2 ）................................... 错误!未定义书签。
自动重新启动参数（控制面板：菜单P2）........................ 错误!未定义书签。
PID参考参数（控制面板：菜单P2）............................. 错误!未定义书签。
伟肯VACON NX变频器行车调试简介概述
VACON Suzhou Drives Co.Ltd
18
伟肯变频器吊钩调试简介
2、端子接线：
VACON Suzhou Drives Co.Ltd
19
伟肯变频器吊钩调试简介
2、端子接线：
• 正、反向启动采用DIN1和DIN2控制 • 速度选择可采用DIN4、DIN5、DIN6组合选 择 • 数字量输入全可编程 • 抱闸控制由RO1输出
8
伟肯变频器平移调试简介
5、设置电机保护值：
VACON Suzhou Drives Co.Ltd
9
伟肯变频器平移调试简介
6、设置频率给定源：
VACON Suzhou Drives Co.Ltd
10
伟肯变频器平移调试简介
6、设置频率给定源：
VACON Suzhou Drives Co.Ltd
11
15
伟肯变频器平移调试简介
10、设置变频器保护功能：
VACON Suzhou Drives Co.Ltd
16
伟肯变频器吊钩调试简介
吊钩设备运行特点：
• 一、四象限控制 • 多段速应用 • 制动抱闸
VACON Suzhou Drives Co.Ltd
17
伟肯变频器吊钩调试简介
1、应用宏选择：
• 机械抱闸应用宏选择
VACON Suzhou Drives Co.Ltd
7
伟肯变频器平移调试简介
4、电机铭牌参数：
• 自辨识状态步骤： - 电机控制(P2.6.1)方式为“频率控制”
- V/F曲线(P2.6.3)为“线性”，学习完后为“编程”
- 设置“自辨识” - 启动变频器，自动停止
VACON Suzhou Drives Co.Ltd
VACONNXL变频器应用手册

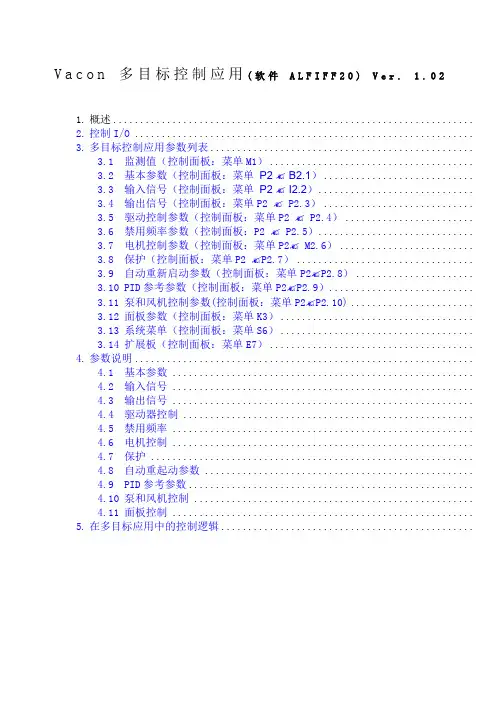

V a c o n多目标控制应用(软件A L F I F F20)V e r.1.021. 概述...................................................................2.控制I/O ...............................................................3.多目标控制应用参数列表.................................................3.1监测值（控制面板：菜单M1）......................................3.2基本参数（控制面板：菜单P2 ✍ B2.1）............................3.3输入信号（控制面板：菜单P2 ✍ I2.2）.............................3.4输出信号（控制面板：菜单P2 ✍ P2.3）............................3.5驱动控制参数（控制面板：菜单P2 ✍ P2.4）........................3.6禁用频率参数（控制面板：P2 ✍ P2.5）.............................3.7电机控制参数（控制面板：菜单P2✍ M2.6）.........................3.8保护（控制面板：菜单P2 ✍P2.7）.................................3.9自动重新启动参数（控制面板：菜单P2✍P2.8）......................3.10PID参考参数（控制面板：菜单P2✍P2.9）...........................3.11泵和风机控制参数(控制面板：菜单P2✍P2.10).......................3.12面板参数（控制面板：菜单K3）....................................3.13系统菜单（控制面板：菜单S6）....................................3.14扩展板（控制面板：菜单E7）......................................4.参数说明...............................................................4.1基本参数 ........................................................4.2输入信号 ........................................................4.3输出信号 ........................................................4.4驱动器控制 ......................................................4.5禁用频率 ........................................................4.6电机控制 ........................................................4.7保护 ............................................................4.8自动重起动参数 ..................................................4.9PID参考参数.....................................................4.10泵和风机控制 ....................................................4.11面板控制 ........................................................5.在多目标应用中的控制逻辑...............................................多目标控制应用1. 概述不使用PID控制器时的直接频率参考，可以从模拟输入、总线、面板、预置速度或者电机电位器中选择。
VACONNXL变频器应用手册
V a c o n多目标控制应用(软件A L F I F F20)V e r.多目标控制应用1. 概述不使用PID控制器时的直接频率参考，可以从模拟输入、总线、面板、预置速度或者电机电位器中选择。
PID控制器参考可以从模拟输入、总线、PID面板参考1或通过数字输入的面板参考2。
PID控制器的实际值，可以从模拟输入，总线，电机的实际值中选择。
PID控制器也可以在变频器经过总线或者控制面板控制时使用。
•数字输入DIN2， DIN3， (DIN4) 和选件板输入DIE1， DIE2， DIE3 可以自由的编程。
•内部和选件板上的继电器以及模拟输出都可以自由编程。
•模拟输入1可以被用作电流输入、电压输入、DIN4数字输入进行编程。
注意！。
附加功能：•控制I/O，面板和总线都可以使用PID控制器•睡眠功能•实际值的监控功能：完全的可编程：关闭，报警，故障•可编程的启动/停止和反转的信号逻辑•参考标定• 2 个预置速度•模拟输入范围选择，信号标定，倒置，和滤波•频率极限监控•可编程的启动和停止功能•启动和停止时的直流制动•禁用频率区域•可编程的U/f 曲线和U/f 的优化•可调节的开关频率•故障之后的重新启动功能•保护和监控(完全的可编程：关闭，报警，故障):•电流输入故障•外部故障•输入和输出相•欠压•接地故障•电机过热，失速和欠载保护•热敏电阻•总线通讯•选件板PID控制器参考值2. 控制I/O表置(带3. 多目标控制应用参数列表下页是对应参数组的参数列表，每个参数包含了对参数描述的链接，在16页到44页中给定了各参数描述。
栏目说明：代码= 参数在面板上的定位; 告诉操作者当前的参数号码参数= 参数名称最小值= 参数的最小值最大值= 参数的最大值单位= 参数的单位值缺省值= 工厂的设置值用户= 用户自己设置ID = 参数的标识(ID)号，使用PC编程工具时应用= 当变频器停机时才能改变参数值监测值（控制面板：菜单M1）基本参数（控制面板：菜单P2 ）输入信号（控制面板：菜单P2 ）CP=控制位置 cc=常闭触点 oc=常开触点输出信号（控制面板：菜单P2 ）驱动控制参数（控制面板：菜单P2 ✍）禁用频率参数（控制面板：P2 ✍）电机控制参数（控制面板：菜单P2✍）保护（控制面板：菜单P2 ✍）自动重新启动参数（控制面板：菜单P2✍）PID参考参数（控制面板：菜单P2✍）3.11 泵和风机控制参数(控制面板：菜单P2✍面板参数（控制面板：菜单K3）下面列出了面板上的用来选择控制位置和方向的参数。
Vacon NXS变频器说明书
VACON NXS/P变频器用户手册在安装和调试过程中，请务必按照以下快速指南操作，并完成如下10个操作步骤。
如有任何问题，请与当地经销商联系。
快速操作指南：1.检查产品是否与定单相符，见第3章。
2.进行任何调试前，请仔细阅读第1章中的安全规程。
3.进行机械安装前，请根据第5章的说明检查变频器外部环境条件及其周围最小空间。
4.根据§6.1.1.1－§6.1.1.5，检查电机电缆、主电源电缆、主电源熔断器的规格和电缆的连接。
5.根据§6.1.5中的说明进行安装。
6.根据§6.2.1中的说明安装控制电缆。
7.如果启动向导功能被激活，则应选择面板语言和需要的应用宏，并按Enter鍵确认；如果启动向导功能没有被激活，请按7a和7b的步骤进行操作。
7a. 在菜单M6中的6.1页选择面板语言。
操作面板的使用说明参见第7章。
7b. 在菜单M6中的6.2页选择所需的应用宏。
操作面板的使用说明参见第7章。
8.所有的参数都有工厂设定的缺省值。
为了确保正确运行，请检查铭牌上以下数据的值及其在参数组G2.1中所对应的参数：•电机额定电压•电机额定频率•电机额定转速•电机额定电流•电机功率因数“ALL IN ONE”应用手册中对所有参数有详细解释。
9.根据第8章的调试步骤进行调试。
10.至此，可以开始使用Vacon NX变频器了。
违反上述操作步骤所造成的任何损失，Vacon Plc概不负责。
VACON NXS/P 用户手册目录1安全指导2EU认证3收货4技术数据5安装6电缆与接线7控制面板8调试9故障跟踪3Vacon China 电话：+86-10-51280006 传真：+86-10-6581373324小时支持热线：+86-133******** 关于VACON NXS/P 用户手册恭喜您选择了Vacon NX 变频器所提供的平滑控制！用户手册将为您提供有关Vacon NX 变频器的安装，调试和操作的必要信息。
伟肯变频器用户手册
伟肯变频器用户手册安装和运行前，请务必遵照如下的起动和运行快速指南操作，并依次完成其中11个操作步骤。
如有任何问题，请与当地经销商联系。
快速指南1. 检查产品是否与定单相符，见第3章。
2. 进行任何调试前，请仔细阅读第1章中的安全规程。
3. 进行机械安装前，请根据第5章的说明检查外部环境条件和变频器周边的最小间距。
4. 按第6章的说明检查电机电缆、主电源电缆、主电源熔断器的规格和电缆的连接情况。
5. 根据第5章中的安装说明进行安装。
6. 根据§6.1.1中的说明检查控制电缆规格及接地系统。
7. 根据第7章中的说明使用控制面板。
8. 所有的参数都有工厂设定的缺省值。
为了确保正确运行，请检查下列电机铭牌数据和参数组P2.1中相应的参数设置。
见§8.3.2。
• 电机额定电压P2.1.6• 电机额定频率P2.1.7• 电机额定转速P2.1.8• 电机额定电流P2.1.9• 电机功率因数P2.1.10所有的参数说明见多目标控制应用手册。
9. 阅读第８章，按照调试步骤进行操作。
10. 至此，可以开始使用Vacon NXL变频器了。
11. 在本手册的结尾，您会看到有关默认I/O，控制面板菜单，监控值，故障代码和基本参数的快速帮助。
违反上述操作步骤所造成的任何损失，Vacon Plc概不负责。
目录VACON NXL用户手册目录1 安全指导2 EU认证3 收货4 技术数据5 安装6 电缆和接线7 控制面板8 调试9 故障跟踪10 选件卡OPT－AA的描述11 选件卡OPT－AI的描述VACON NXL多目标控制应用手册vacon • 3Vacon China电话： +86-10-51280006 传真： +86-10-65813733 24小时支持热线： +86-137******** Email ：***************.cn关于VACON NXL 用户手册和多目标控制应用手册恭喜您选择了Vacon NXL 变频器所提供的平滑控制！用户手册将为您提供有关Vacon NXL 变频器的安装，调试和操作的必要信息。
Vacon NXS变频器说明书
Vacon NXS变频器说明书嘿，朋友们！今天咱们来好好聊聊 Vacon NXS 变频器。
首先呢，这 Vacon NXS 变频器就像是一个神奇的“调速精灵”。
想象一下，你在一个大型的工厂车间里，各种机器轰鸣作响。
其中有一台关键的设备，它的运转速度至关重要。
而 Vacon NXS 变频器就是能精准控制这台设备速度的神器！咱们先看看它的外观。
它的外壳通常是坚固耐用的材质，上面有着清晰的标识和接口。
那些接口就像是一个个小窗口，通过它们，我们能与这个“调速精灵”进行交流和控制。
接下来，讲讲怎么安装它。
这可不能马虎，得像给宝贝找个舒适的家一样仔细。
找一个干燥、通风良好的地方，可别让它受潮或者被灰尘淹没啦。
安装的时候，要把螺丝拧紧，确保它稳稳地待在那里，就像在自己家里一样安心。
操作界面也很重要哦！屏幕上显示着各种参数和信息，就像是它在跟你悄悄说话，告诉你它的状态和想法。
咱们得读懂这些“悄悄话”，才能更好地驾驭它。
比如说，当你看到某个参数异常，就得赶紧想办法调整，就像医生发现病人的指标不正常一样，得赶紧对症下药。
还有啊，设置参数的时候要小心谨慎。
这就好比你在给一位运动员制定训练计划，强度太高或者太低都不行。
得根据实际需求，精确地调整每个参数，让这台变频器发挥出最佳性能。
我记得有一次，在一个工厂里，一台机器突然运转不稳定。
大家都着急得像热锅上的蚂蚁，后来发现是 Vacon NXS 变频器的参数设置出了点小偏差。
经过一番仔细的调整，机器又欢快地运转起来，那场面，真让人松了一口气！再说说维护保养吧。
就像我们要定期保养自己的身体一样，Vacon NXS 变频器也需要我们的关爱。
定期检查线路是否正常，清洁一下表面的灰尘，看看有没有零部件松动。
可别小看这些小细节，它们能让变频器更长久地为我们服务。
总之，Vacon NXS 变频器虽然看起来有点复杂，但只要我们用心去了解它，按照正确的方法使用和维护，它就能成为我们工作中的得力助手。
伟肯VACON NX变频器参数设置简介ppt课件
注：以上参数是参考就地及远程应用宏。
VACON Suzhou Drives Co.Ltd 17
伟肯变频器参数设置步骤
步骤九：设置电机停止方式
注：以上参数是参考就地及远程应用宏。
VACON Suzhou Drives Co.Ltd 18
伟肯变频器参数设置步骤
步骤十：设置变频器保护功能
注：以上参数是参考就地及远程应用宏。
VACON Suzhou Drives Co.Ltd 19
VACON Suzhou Drives Co.Ltd 20
伟肯变频器参数设置步骤
步骤四：设置电机铭牌参数
注：以上参数是参考就地及远程应用宏。
VACON Suzhou Drives Co.Ltd 13
伟肯变频器参数设置步骤
步骤五：设置电机保护值
注：以上参数是参考就地及远程应用宏。
VACON Suzhou Drives Co.Ltd 14
伟肯变频器参数设置步骤
伟肯变频器参数设置步骤
步骤二：确定变频器接线图
1、对于不同的应用 宏，其默认端子功能 设置不一样，按照其 功能接线。 2、如右图所示，是 就地及远程应用的标 准接线图。
VACON Suzhou Drives Co.Ltd 11
伟肯变频器参数设置步骤
步骤三：确定变频器控制源
VACON Suzhou Drives Co.Ltd 12
伟肯变频器简介
应用宏定义：
变频器应用宏只是变频器内部设定好的程序，也就是类似 于块程序，和我们EXCL的宏是一样道理的，可以设定好几个宏， 每个应用宏都有单独的参数设定。当你需要什么功能时候，只 要选择对应的应用宏就可以了。
VACON Suzhou Drives Co.Ltd 6
伟肯变频器软硬件使用指南
伟肯变频器软硬件使用指南一：软件安装1，将我电脑D盘文件“天津交流”全部考走。
2，安装“NCDrive”中的“NCDrive_2.0.10_XP”3，安装“NCLoad”中的“NCLoad_1.0.17”4，将“天津交流”中后缀为“VCN”和”“PAR”文件全部考到安装目录的“Applications”下。
5，将“MechanicalBrake265619”-“ASFIFF17V113”中的“ASFIFF17V113.vcn”复制到安装目录“Applications”下。
6，打开“NCLoad”（下载程序用）软件，选择“system program”，到安装目录下的“Applications”中选择相应的系统软件。
7，打开“NCLoad”（下载程序用）软件，选择“Application”，到安装目录“Applications”中选择“ASFIFF17V113.vcn”文件。
安装过程完毕！软件使用指南1，软件主界面如下图所示M1_M7为主菜单M1为监控菜单：V1.1——输出频率（电机的运行频率）V1.3——电机转速V1.4——电机电流V1.5——电机转矩V1.6——电机功率V1.7——电机电压V1.8——直流母线电压V1.9——变频器温度V1.10——电压输入AI1_VV1.11——电流输入AI2_mAV1.12——数字输入状态（DIN1,DIN2,DIN3）V1.13——数字输入状态（DIN4,DIN5,DIN6）V1.14——数字和继电器输出状态（DO14,RO1,RO2）V1.15——模拟输出mA（AO1）M2为参数菜单具体应用参看附表1（参数设置表）M3为控制面板菜单P3.1选择I/O TeminalM4为故障菜单该菜单显示当前故障号，以及故障的数据记录。
最多可保留10个故障记录M5为历史故障菜单最多可存储30个故障记录M6为系统菜单M7为选件板菜单参数表基本参数：P2.1.1 最小频率0.00HZP2.1.2 最大频率50.00HZP2.1.3 加速时间10SP2.1.4 减速时间10SP2.1.5 电流限制0.4—2.0InP2.1.6 电机额定电压180-690VP2.1.7 电机额定频率8.0-320.0HZP2.1.8 电机额定速度300-20000rpmP2.1.9 电机额定电流0.4—2.0InP2.1.10 电机功率因数默认0.85输入信号：P2.2.1=0 启停逻辑DIN1-正向启动DIN2-反向启动P2.2..7.1 DigN:A.6 备用数字量输入口）P2.2.7.2 DigN:A.3 外部故障闭合触点输出信号：P2.3.1=4 模拟量输出功能（电机电流）P2.3.7=17 继电器输出1功能（松闸）P2.3.8=3 继电器输出2功能（故障）P2.3.11 模拟输出2信号选择（AnOut:C1）P2.3.12=2 模拟输出2功能（电机频率）P2.3.16=100变频器控制参数：P2.4.5=1 制动斩波器（运行的时候使用）(0家里通电) P2..4.6=0 启动功能斜坡启动P2.4.7=1 停车功能（斜坡）制动控制参数：P2.5.1.1 正向开闸电流限制值，额定电流80P2.5.1.2 反向开闸电流限制值，额定电流80P2.5.1.3 正向开闸转矩限制值%P2.5.1.4 反向开闸转矩限制值%P2.5.1.5 正向开闸频率0.5-P2.1.7P2.5.1.6 反向开闸频率0.5-P2.1.7P2.5.1.7 正转打开延时（0-10）P2.5.1.8 反转打开延时（0-10）P2.5.1.9 正转关闭频率4HZ（一般设0-5）P2.5.1.10 反转关闭频率4HZ（一般设0-5）P2.5.1.11 正转闭闸延时(0-10S)P2.5.1.12 反转闭闸延时(0-10S)P2.5.1.13 制动器关闭时的最大频率(0-P2.1.2)P2.5.1.14 机械制动反应时间(0-10S)P2.5.1.15 直流制动电流（0.15-1.5In）P2.5.1.16 启动时直流制动时间(0-600S)P2.5.1.17 停止时直流制动时间(0-600S)P2.5.1.18 斜坡停止期间启动直流制动的频率（0.1-10S）电机控制参数：P2.6.1=0 电机控制模式（开环频率控制）P2.6.16=2 电机参数识别（20S内按启动键）控制方式参数P3.1=1 I/O端子控制在家中通电步骤：1，将380V电源接至电抗器。
VACON NXL变频器应用手册
NXL多目标控制应用1 Vacon 多目标控制应用(软件ALFIFF20) Ver. 1.021. 概述 (2)2. 控制I/O (3)3. 多目标控制应用参数列表 (4)3.1 监测值（控制面板：菜单M1） (4)3.2 基本参数（控制面板：菜单P2 → B2.1） (5)3.3 输入信号（控制面板：菜单P2 → I2.2） (7)3.4 输出信号（控制面板：菜单P2 → P2.3） (9)3.5 驱动控制参数（控制面板：菜单P2 → P2.4） (10)3.6 禁用频率参数（控制面板：P2 → P2.5） (11)3.7 电机控制参数（控制面板：菜单P2→ M2.6） (11)3.8 保护（控制面板：菜单P2 →P2.7） (12)3.9 自动重新启动参数（控制面板：菜单P2→P2.8） (13)3.10 PID参考参数（控制面板：菜单P2→P2.9） (13)3.11 泵和风机控制参数(控制面板：菜单P2→P2.10) (14)3.12 面板参数（控制面板：菜单K3） (15)3.13 系统菜单（控制面板：菜单S6） (15)3.14 扩展板（控制面板：菜单E7） (15)4. 参数说明 (16)4.1 基本参数 (16)4.2 输入信号 (21)4.3 输出信号 (25)4.4 驱动器控制 (28)4.5 禁用频率 (31)4.6 电机控制 (32)4.7 保护 (35)4.8 自动重起动参数 (43)4.9 PID参考参数 (44)4.10 泵和风机控制 (49)4.11 面板控制 (58)5. 在多目标应用中的控制逻辑 (59)lhyj 电话: +86-10-84826832 传真: +86-10-64801132Email: *************.cn12NXL多目标控制应用多目标控制应用1. 概述缺省情况下，Vacon NXL变频器的多目标控制应用使用来自模拟输入1的直接频率参考。
VACON NXP 系统变频器说明书
冶金轧线及其他生产线 熔炼和铸造 轧机应用
纸浆与造纸
分布传动 柜式组合变频器 剥皮鼓
Danfoss Drives · DKDD.PB.915.A1.41 5
VACON® NXP 系统变频器配置器
设置 VACON® NXP 系统变频器相当简单 — 我们的在线 配置工具可以指导您完成整个设计过程，同时还能提 供必要的文档。
柜底部） 控制和监控终端
辅助电压 110 VAC (+AT1) 辅助电源 24 V，10 A (+ADC) 自顶部的布线 (+CIT) UL 认证的设计和组件 (+NAR) 客户专用选件 (+CSO)
* +PAP 将在选定柜体中包含子设备（如果需 要），请参阅电路图。
作为预先设计的标准选件，我们提 供以下内容： 紧急停机 CAT0 (+PES) 紧急停机 CAT1 (+PED) 绝缘故障传感器 (+PIF) 电弧保护 (+PAP)* 柜式加热器 (+ACH) 柜式照明设备 (+ACL) 辅助电压变压器 4000 VA (+AT4)
作为预先设计的标准选件，我们提 供以下内容： UL 认证的设计和组件 (+NAR) 电弧保护 (+ADU) 柜式加热器 (+ACH) 柜式照明设备 (+ACL)
NFS 类型 NFS_1x NFS_2x
NXN 设备数量 1 2
尺寸，宽 x 高 x 深 [mm] 600 x 2100 x 605 1000 x 2100 x 605
* +ILE 需要一个附加柜体。
MIS 类型 MIS_630 MIS_1000 MIS_1250 MIS_1600 MIS_2500 MIS_3200 MIS_4000 MIS_5000
伟肯VACONNX变频器软件介绍
伟肯VACONNX变频器软件介绍
伟肯VACONNX变频器软件还具有先进的故障诊断功能，可以帮助用户
快速检测和解决故障。
它可以监测电机参数和系统运行状况，并生成详细
的故障报告。
用户可以通过软件界面查看和分析这些报告，以便及时采取
措施修复问题，从而保证设备的稳定运行。
伟肯VACONNX变频器软件还支持远程监控和控制功能，用户可以通过
网络连接将变频器与计算机或智能手机等设备相连，实现对变频器的远程
访问。
这样用户可以在任何地方随时监控和控制变频器的运行状况，方便
实时调整参数和解决问题。
此外，伟肯VACONNX变频器软件还具有高级的能源管理功能，可以实
现节能和降低运行成本。
它可以对电机的运行状态进行实时监测，并根据
不同的负载条件和工作周期自动调整变频器的输出功率，以提高能源利用率。
这在工业应用中非常重要，可以有效降低能耗和环境污染，提高企业
的竞争力。
总之，伟肯VACONNX变频器软件是一款功能强大、性能卓越的工业变
频器软件。
它具有先进的PLC技术、故障诊断功能、远程监控和控制功能
以及高级的能源管理功能。
通过使用这个软件，用户可以方便地对变频器
进行配置、编程和故障排除，提高设备的稳定性和可靠性，降低运行成本，实现高效能源管理。
伟肯VACONNX变频器行车调试简介
伟肯变频器平移调试简介
1、应用宏选择：
• 多段速应用宏选择
基本应用 标准应用 本机/遥控应用 多段速控制应用 PID控制应用 多目标应用 电机类与风机应用
VACON Suzhou Drives Co.Ltd 4
伟肯变频器平移调试简介
2、端子接线：
VACON Suzhou Drives Co.Ltd 5
6、设置频率给定源：
VACON Suzhou Drives Co.Ltd 25
伟肯变频器吊钩调试简介
6、设置频率给定源：
VACON Suzhou Drives Co.Ltd 26
伟肯变频器吊钩调试简介
7、设置端子功能：
• 机械抱闸应用宏输出端子的17（制动抱闸打开信号） 为特殊信号
• 参数组G2.5为此信号使能的条件
伟肯变频器吊钩调试简介
7、设置端子功能：
• 机械控制打开逻辑图
VACON Suzhou Drives Co.Ltd 30
伟肯变频器吊钩调试简介
7、设置端子功能：
• 机械控制闭合逻辑图
VACON Suzhou Drives Co.Ltd 31
伟肯变频器吊钩调试简介
8、设置电机控制模式：
VACON Suzhou Drives Co.Ltd 32
伟肯变频器平移调试简介
10、设置变频器保护功能：
VACON Suzhou Drives Co.Ltd 16
伟肯变频器吊钩调试简介
吊钩设备运行特点：
• 一、四象限控制 • 多段速应用 • 制动抱闸
VACON Suzhou Drives Co.Ltd 17
伟肯变频器吊钩调试简介
1、应用宏选择：
• 机械抱闸应用宏选择
伟肯VACONNX变频器调试基础简介 ppt课件
ppt课件 1
一、伟肯变频器面板简介 二、伟肯变频器控制盒简介 三、伟肯变频器选件卡简介 四、伟肯变频器参数简介 五、伟肯变频器故障处理简介
ppt课件 2
伟肯变频器面板简介
特点：
• 用户友好型操作面板； • 多语种图形化或文本式可插拔面板； • 可通过文本方式显示多路监控信息； • 可利用面板内存实现参数备份和复
制；
VACON Suzhou Drpivpest课Co件.Ltd 3
伟肯变频器面板简介
概括：
状态区
设置按键
控制源 参数区 启动停止按钮
ppt课件 4
伟肯变频器面板简介
状态区：
ppt课件 5
伟肯变频器面板简介
控制源：
ppt课件 6
伟肯变频器面板简介
参数区：ppt课件 7来自伟肯变频器面板简介按钮：
方便地插拔； • 大部分同时适用于NXS和NXP变频器； • 端子设计，减少工作量
VACON Suzhou Drpivpest课Co件.Ltd 17
伟肯变频器选件卡简介
简介：
I/O扩展板
通讯板
I/O基本板
变频器间通讯板
VACON Suzhou Drpivpest课Co件.Ltd 18
伟肯变频器选件卡简介
伟肯变频器参数简介
M2 参数菜单：
• 以“多目标应用”宏为例； • 共有10组菜单； • G的含义就是Group；
VACON Suzhou Drpivpest课Co件.Ltd 26
伟肯变频器参数简介
M2.1 基本参数组：
• 最大/最小频率（P2.1.1-P2.1.2)； • 加/减速时间（P2.1.3-P2.1.4) ； • 电机铭牌数据（P2.1.6-P2.1.10) ； • 速度源选择（P2.1.11-P2.1.13) ； • 多段速设置（P2.1.15-P2.1.21) ； • P含义是Parameter；
