PT20热膜式电阻
pt铂电阻技术指标
pt铂电阻技术指标
PT铂电阻是一种用铂丝作为传感元件的电阻器件，常用于测
量温度的传感器中。
其技术指标包括以下几个方面：
1. 额定电阻值：PT铂电阻通常有几种常见的额定电阻值，如100Ω、200Ω、500Ω等，用于适配不同的测量范围和应用需求。
2. 精度等级：PT铂电阻的精度等级通常分为A、B、C等级，表示其测量温度的精度水平。
A级精度较高，一般可达到
0.15%；B级精度较低，一般可达到0.3%。
3. 温度系数：PT铂电阻的温度系数表示单位温度变化时电阻
值的变化量，常用单位是Ω/℃。
一般情况下，PT铂电阻的温
度系数在0℃至100℃范围内较为稳定，约为3850ppm/℃。
4. 使用温度范围：PT铂电阻的使用温度范围是指可以安全运
行和精度保持良好的温度范围。
一般来说，PT铂电阻的使用
温度范围可以达到-200℃至+850℃。
5. 相互替代性：PT铂电阻的相互替代性是指不同品牌或型号
的PT铂电阻之间的互换性。
相互替代性好的PT铂电阻可以
方便用户在维护和更换时的选择。
这些技术指标对于选择和使用PT铂电阻具有重要的参考作用，用户可根据具体需求和应用场景来选择合适的PT铂电阻。
JUMO 薄膜式pt100铂电阻
upon request
90/00417995T 90/00415827B
90/00417996T 90/00415830B
upon request
90/00063260T 90/00415826B
90/00063261T 90/00415829B
90/00464605
upon request 90/00415821B
90/00062566T 90/00415824B
upon request upon request
90/00044789T 90/00415817B
90/00323380T -
90/00048147T 90/00415820B
90/00062565T 90/00415823B
连接线
测量点 长期稳定性
这些温度传感器装备的连接线是纯银制作的。连接线特别适合软焊连接。 为了更好的安装，避免侧面压力负荷对连接器产生作用。保证水平方安装的个别 线不会超过５牛顿。避免连接线的弯曲因为这将损坏材料和导致电缆破坏。 也可以查阅点３”连接技术“在我们的安装说明中。３００毫米以内的长连接线（单 根）可以任意订做。安装要求，作为选择，任意长度的扩展或绝缘线也是可以任 意订做的。
气泡带和包裹封装的温度传感器
型号
温度传感器 R0/Ω B L H S
PCA 1.2005.1L PCA 1.2005.5L PCA 1.2005.10L PCA 1.2010.1L PCA 1.2010.1L PCA 1.2010.5L PCA 1.2010.10L PCA 1.2010.50L
1x100 2.0 5 1.3 0.64 1x500 2.0 5 1.3 0.64 1x1000 2.0 5 1.3 0.64 1x100 2.0 10 1.3 0.64 1x100 2.0 10 1.3 0.64 1x500 2.0 10 1.3 0.64 1x1000 2.0 10 1.3 0.64 1x5000 2.0 10 1.3 0.64
热电阻
± (0.3 + 0.005 · |t|1))
-50 °C...+400 °C
2.0
B
1.5
1.0 0.5
A AA
绕线式 (WW) RTD 的最大误差 温度范围：200...+600 °C Cl. A Cl. AA, former 1/3 Cl. B Cl. B ± (0.15 + 0.002 · |t|1)) ± (0.1 + 0.0017 · |t|1)) -200 °C...+600 °C
!
响应时间
注意 ! 测量误差单位为 °F 时，使用上述 °C 公式计算，将计算结果乘以 1.8 即可。 测试条件符合 IEC 60751 标准：水，流速为 0.4 m/s (1.3 ft/s)，温度变化量为 10 K。 Pt100 热电阻，薄膜式 (TF) / 绕线式 (WW)：
传感器直径 矿物绝缘电缆 6 mm (0.24 in) 3 mm (0.12 in) 绝缘传感器线芯 6 mm (0.24 in) 3 mm (0.12 in) t50 t90 t50 t90 9s 28 s 6s 18 s t50 t90 t50 t90 3.5 s 8s 2s 5s 响应时间
!
绝缘阻抗
注意 ! 上表中的响应时间为未安装变送器时的响应时间。 环境温度下，绝缘阻抗 ( 测量电压：100 V DC) 100 M。
5
自热
RTD 为无源热电阻，测量时，需要外接电流。测量电流会导致 RTD 热电阻产生自热，从而产生测 量误差。除测量电流，测量介质的导热性和流速也会影响误差的大小。连接 Endress+Hauser 的 iTEMP® 温度变送器进行测量时，传感器自热导致的测量误差可以忽略 ( 极小的测量电流 )。 按照国际实用温标 ITS90， Endress+Hauser RTD 热电阻的参比温度标定范围为 -80...+600 °C (-110 °F...1112 °F)。标定可溯源，符合国家和国际标准。 标定报告按照热电阻的序列号查询，仅对热电阻铠装芯子进行标定。
PT100铂电阻
设计原理pt100是铂热电阻，简称为：PT100铂电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
[PT100分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆~~~度~~.~~ 欧姆阻值会随着温度的匀速有规律的增长组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。
薄膜铂电阻薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
pt100铂热电阻技术性能介绍：测量温度范围：-200℃～850℃公称压力：1.6Mpa分度号：Pt10/Pt50/Pt100/Pt200/Pt300Pt500/Pt1000/Pt2000.采用德国ABB薄膜铂热电阻元件，精度等级：A级(0.15＋0.002t) and B级(0.3＋0.005t)电阻类别：薄膜铂电阻/厚膜铂电阻/陶瓷铂电阻云母铂电阻/玻璃铂电阻。
标准安装螺纹：M8,M10,M12,M16....其它等保护管材料:1Cr18NI9Ti、304L、316、Incone1600310、高铝质、刚玉管(1600度)。

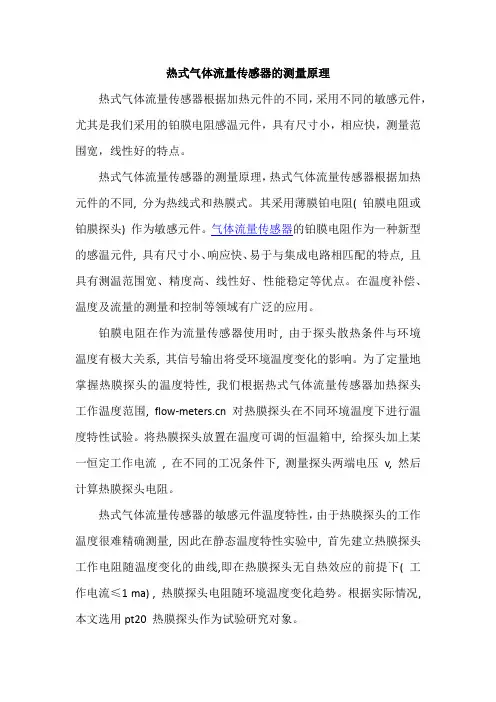

热式气体流量传感器的测量原理
热式气体流量传感器的测量原理热式气体流量传感器根据加热元件的不同，采用不同的敏感元件，尤其是我们采用的铂膜电阻感温元件，具有尺寸小，相应快，测量范围宽，线性好的特点。
热式气体流量传感器的测量原理，热式气体流量传感器根据加热元件的不同, 分为热线式和热膜式。
其采用薄膜铂电阻( 铂膜电阻或铂膜探头) 作为敏感元件。
气体流量传感器的铂膜电阻作为一种新型的感温元件, 具有尺寸小、响应快、易于与集成电路相匹配的特点, 且具有测温范围宽、精度高、线性好、性能稳定等优点。
在温度补偿、温度及流量的测量和控制等领域有广泛的应用。
铂膜电阻在作为流量传感器使用时, 由于探头散热条件与环境温度有极大关系, 其信号输出将受环境温度变化的影响。
为了定量地掌握热膜探头的温度特性, 我们根据热式气体流量传感器加热探头工作温度范围, 对热膜探头在不同环境温度下进行温度特性试验。
将热膜探头放置在温度可调的恒温箱中, 给探头加上某一恒定工作电流, 在不同的工况条件下, 测量探头两端电压v, 然后计算热膜探头电阻。
热式气体流量传感器的敏感元件温度特性，由于热膜探头的工作温度很难精确测量, 因此在静态温度特性实验中, 首先建立热膜探头工作电阻随温度变化的曲线,即在热膜探头无自热效应的前提下( 工作电流≤1 ma) , 热膜探头电阻随环境温度变化趋势。
根据实际情况, 本文选用pt20 热膜探头作为试验研究对象。
工业上的多点式热式气体流量传感器采用薄膜铂电阻作为测温元件, 主要是利用铂电阻在无自热效应前提下r t- t 特性, 一般情况下通过铂电阻的电流不大于1 ma。
热式气体流量传感器是利用薄膜铂电阻作为加热元件, 通以较大的电流, 利用其自身的热效应, 使铂膜探头达到一定的工作温度,作为测量气体流量敏感元件。
E+H Omnigrad M TR12 TC12 一体式温度计技术资料
Products
Solutions
Services
技术资料 Omnigrad M TR12, TC12
一体式温度计
TR12，带热电阻(RTD)铠装芯子 TC12，带热电偶(TC)铠装芯子 带热保护套管和卡套
应用 • 应用范围广泛 • 测量范围： – 热电阻(RTD)铠装芯子：–200…600 °C (–328…1 112 °F) – 热电偶(TC)铠装芯子：–40…1 100 °C (–40…2 012 °F) • 最大压力为 40 bar (580 psi) • 最高防护等级：IP68 模块化变送器 相比于不经过温度变送器而直接接线的测量方法，Endress+Hauser 能为用户提供 高测量精度、高测量可靠性的温度变送器。根据实际工况条件，选择下列信号输出 和通信方式： • • • • 4…20 mA 模拟量输出 HART® PROFIBUS® PA 基金会现场总线(FF)™
Omnigrad M TR12 和 TC12 温度计采用一体式结构设计。接线盒为铠装芯子的机械和电气连接部 件。铠装芯子中的实际温度计位置为铠装芯子提供机械保护。无需中断过程，即可更换和标定铠 装芯子。陶瓷接线端子块或变送器均可安装在接线盒内的垫圈上。通过卡套可以将温度计安装在 管道中或罐体上，卡套螺纹规格可以在常用卡套中选择：(→ 16) 测量范围 • 热电阻(RTD)：–200…600 °C (–328…1 112 °F) • 热电偶(TC)：–40…1 100 °C (–40…2 012 °F)
9 mm (0.35 in) 11 mm (0.43 in) 12 mm (0.47 in)
t50 t90 t50 t90 t50 t90
国标中对于热电阻pt的定义
国标中对于热电阻pt的定义全文共四篇示例，供读者参考第一篇示例：国标中对于热电阻PT（Platinum Resistance Thermometer）的定义是一种用铂作为敏感元件，利用铂的电阻随温度的变化而变化的测温元件。
热电阻PT是一种常用的温度传感器，具有精度高、稳定性好、线性度好等优点，在工业自动化控制、温度测量等领域广泛应用。
热电阻PT的工作原理是基于金属材料的电阻随温度变化而变化的特性。
当热敏元件受到温度的影响时，其电阻值会发生变化，通过测量电阻值的变化即可获得温度值。
铂作为热电阻PT的敏感元件材料，其电阻与温度之间的关系遵循一定的温度-电阻曲线，通常采用索贝尔尔特曼方程进行描述。
热电阻PT的主要特点包括：1. 精度高：铂是一种稳定性高、温度系数小的贵重金属，使得热电阻PT的测量精度相对较高，通常可达到0.1℃以上的精度。
2. 稳定性好：热电阻PT在长期使用过程中，其电阻值变化比较小，稳定性较好，在工业环境中可以保持较长时间的准确测量。
3. 线性度好：热电阻PT的温度-电阻特性曲线通常是一条较为平滑的曲线，具有较好的线性度，便于进行温度数据的转换和处理。
4. 范围广：热电阻PT的测温范围通常较宽，可用于常温到高温的测量，适用于不同工作环境和不同测量要求。
热电阻PT在工业领域的应用十分广泛，主要包括工业自动化控制、温度监测、食品加工、医疗领域等。
在工业自动化控制中，热电阻PT 常用于温度传感器、温度控制系统中，实现对设备、生产过程的实时监测和控制。
在食品加工、医疗领域中，热电阻PT常用于食品、药品的温度监测和测量，确保产品的质量和安全性。
第二篇示例：国标中对于热电阻Pt的定义热电阻Pt是一种常用的温度传感器，被广泛应用于各种工业和科学领域。
国际上对于热电阻Pt的定义一般是指根据铂（Platinum）的电阻值随温度变化的特性，制成的传感器。
在国家标准中，对于热电阻Pt的定义有着详细的说明和规定，以保证其准确可靠地测量温度。
pt100电阻与温度对应表.
pt100电阻与温度对应表设计原理:pt100是铂热电阻,它的阻值会随着温度的变化而改变。
PT 后的 100即表示它在 0℃时阻值为 100欧姆 ,在 100℃时它的阻值约为 138.5欧姆。
它的工业原理 :当PT100在 0摄氏度的时候他的阻值为 100欧姆,它的的阻值会随着温度上升它的阻值是成匀速增涨的。
应用范围:医疗、电机、工业、温度计算、阻值计算等高精温度设备,应用范围非常之广泛。
PT100分度表-50度 80.31欧姆-40度 84.27欧姆-30度 88.22欧姆-20度 92.16欧姆-10度 96.09欧姆0度 100.00欧姆10度 103.90欧姆20度 107.79欧姆30度 111.67欧姆40度 115.54欧姆50度 119.40欧姆60度 123.24欧姆70度 127.08欧姆80度 130.90欧姆90度 134.71欧姆100度 138.51欧姆110度 142.29欧姆120度 146.07欧姆130度 149.83欧姆140度 153.58欧姆150度 157.33欧姆160度 161.05欧姆170度 164.77欧姆180度 168.48欧姆190度 172.17欧姆200度 175.86欧姆组成的部分常见的 pt1oo 感温元件有陶瓷元件,玻璃元件,云母元件,它们是由铂丝分别绕在陶瓷骨架, 玻璃骨架,云母骨架上再经过复杂的工艺加工而成薄膜铂电阻薄膜铂电阻:用真空沉积的薄膜技术把铂溅射在陶瓷基片上, 膜厚在 2微米以内 , 用玻璃烧结料把 Ni (或 Pd 引线固定,经激光调阻制成薄膜元件。
薄膜铂电阻
薄膜铂电阻
Pt thin film resistors是以铂为芯片材料，使用薄膜封装技术制
备的一种电阻器。
它们具有高精度、高可靠性、稳定的特性和低的噪声及
高的热稳定性。
由于其体积小、重量轻，常用于重要性能要求较高或体积
小的储存系统中。
铂薄膜电阻的工作原理是，铂制成的细微带状碎片被均
匀地层叠在芯片上，从而形成芯片表面的金属电阻层，形成一个电阻元件。
铂薄膜电阻产品具有高精度、高可靠性、稳定的特性，铂薄膜电阻可用于
抗激励噪声及抗化学污染，能满足很多要求极为严苛的环境应用。
因此，
铂薄膜电阻成为有源汇流放电电路，电池充电控制电路，卫星通信设备，
电源自动调节电路等电子设备的理想选择。
工业铂、铜热电阻检定规程
工业铂、铜热电阻检定规程1 范围本规程适用于-200℃～+850℃整个或部分温度范围使用的温度系数α标称值为 3.851×10-3℃-1的工业铂热电阻和-200℃～+850℃整个或部分温度范围使用的温度系数α标称值为4.280×10-3℃-1的工业铜热电阻（以下简称热电阻）的首次检定、后续检定和使用中检验。
2 引用文献本规程引用下列文献：IEC 60751(2008) Industrial platinum resistance thermometers and platinum temperature sensors （工业铂热电阻及其传感器）JB/T 8623-1997工业铜热电阻技术条件及分度表 引用时，应注意使用上述引用文献的现行有效版本。
3 定义及术3.1 热电阻 resistance thermometer由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。
3.2 标称电阻值0R nominal resistance 0R热电阻（或感温元件）在0℃时的期望电阻值。
其阻值通常有：10501005001000ΩΩΩΩΩ、、、、，它由制造商申明并标于热电阻上。
感温元件常以其标称电阻值表征，例如一个Pt100的感温元件,其标称电阻值为=100Ω；Cu50的感温元件，其标称电阻值为50Ω。
3.3 工业热电阻电阻比值I t W relative resistance I t W工业热电阻（或感温元件）在温度t 的电阻值t R 与0℃的电阻值0R 之比。
其中100IW 为标称电阻比值，与电阻温度系数α有直接对应关系。
3.4 标准铂电阻电阻比值S t W relative resistance S t W标准铂电阻温度计在温度t 的电阻值t R 与在水三相点的电阻值tp R 之比。
3.5 电阻温度系数 temperature coefficient of resistance 单位温度变化引起电阻值的相对变化。
一体化温度变送器,法兰或焊接 (2)
TI260T/28/zh/07.09技术资料Omnigrad M TR15RTD 热电阻一体化温度变送器，带延长颈和棒材热保护套管法兰连接或焊接应用•应用范围广泛•特别适用于高过程压力和高过程温度的蒸汽和气体测量•测量范围：-200...600 °C (-328...1112 °F)•带焊接热电阻压力等级可达400 bar (5800 psi) •防护等级可达IP 68模块化温度变送器相比于不经过温度变送器而直接接线的测量方法，Endress+Hauser 能为用户提供高测量精度、高测量可靠性的温度变送器。
根据实际工况条件，可以选择下列信号输出和通信方式：•4...20 mA 模拟量输出•HART ®•PROFIBUS ® PA•基金会现场总线(FF™)优势•高灵活性：一体式结构设计、标准接线盒和用户自定义插入深度•高兼容性：设计符合DIN 43772标准•模块化温度变送器自带热保护套管•缩径型或锥管型的热保护套管响应时间短•防爆认证，可在危险区域中使用：- 本安型(Ex ia)- 防火花型(Ex nA)4 0Omnigrad M TR152Endress+Hauser功能与系统设计测量原理热电阻采用符合IEC 60751标准的Pt100温度传感器。
温度传感器为温度敏感性铂热电阻。
0 °C (32 °F) 时，阻抗为100 Ω，温度系数为α = 0.003851 °C -1。
通常，有两种不同类型的铂热电阻：•绕线式(WW)：由两根极细的高纯度铂丝在陶瓷载体内绕制而成，并通过陶瓷保护层在载体顶部和底部对铂丝进行密封处理。
此类热电阻具有高可重现性，过程温度高达600 °C (1112 °F)仍能保证良好的阻抗-温度关系的长期稳定性。
相比于薄膜式(TF)热电阻，绕线式(WW)热电阻的体积较大，抗振性较差。
•薄膜式铂电阻温度计(TF):在真空状态下，将厚度约为1 μm 的超高纯度铂层汽化固定到陶瓷基板上光刻制作而成。
pt00铂电阻温度与电阻值对照表
Pt100铂电阻温度与电阻值对照表
（注：Pt1000铂电阻温度对照表请在此表阻值基础上乘10）PT100/PT1000铂电阻RT曲线图表
组成的部分
pt100/PT1000感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻
薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
供应消息：
品牌Heraeus（贺利氏）｛日本林电
工｝
型号PT100、PT1000
类
型
电阻式输出信号数字型种
类
温度。
铂热电阻
铂热电阻科技名词定义中文名称：铂热电阻英文名称：platinum resistance thermometer定义：以铂作感温材料的感温元件，并由内引线和保护管组成的一种温度检测器，通常还带有与外部测量、控制装置及机械装置连接的部件。
所属学科：机械工程(一级学科) ；仪器仪表材料(二级学科) ；测温材料(仪器仪表)(三级学科) 本内容由全国科学技术名词审定委员会审定公布铂热电阻热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，只要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在6 50℃以上温区不允许有A级误差。
100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻[1]使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。
由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。
近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。
工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
热电阻温度计讲稿
13.8033K～961.78℃温域的标准内插仪器
➢ 铂的电阻值与温度的关系 • 在－200～0℃范围内：
Rt R0 1 At Bt2 Ct3(t 100)
• 在0～850 ℃范围内：
Rt R0(1 At Bt2 )
➢ 铂电阻的纯度 通常用R100/R0表示。 ➢ 铂电阻的分度号: Pt 10、Pt 100、Pt 50 Pt10—表示铂电阻在0℃时的电阻值为R0＝10Ω
电桥安装在仪表室内的，而热电阻Rt安 装在被测对象中，距仪表室有一定的距
离，由于两根导线电阻Ra及Rb在一个桥 臂内，铜导线电阻受温度影响较大，在
热电阻没有任何变化时，导线电阻变化
会使得平衡电阻RD相应移动，标尺上的 读数改变。
平衡状态下，考虑Ra、 Rc和Rb
Rt+ Rc ＝（RA+ Ra）RD/RB
（2）三线制 可以消除引出线电阻的影响；工业上多采用。
（3）四线制 不仅可消除引出线电阻的影响，还可消除连接 导线间接触电阻及其阻值变化的影响。多用于 标准铂热电阻的引出线上。
热电阻在使用中的注意事项：
为减小环境温度对线路电阻的影响，工业上常采用 三线制连接，也可以采用四线制连接。
热电阻引入显示仪表的线路电阻必须符合规定值， 否则将产生系统误差。
学习查“铂热电阻分度表” 铂热电阻分度表
（2）铜热电阻 （Cu）
➢ 铜电阻与温度的关系
• 在－50～＋150℃范围内： Rt R0 (1 At Bt2 Ct3)
薄膜铂热电阻元件的应用及发展
一、概述薄膜铂热电阻元件是一种应用广泛的电子元件，它能够将热量转化为电能，广泛应用于温度测量、温度控制和温度补偿等领域。
随着科技的不断进步，薄膜铂热电阻元件在各个领域的应用也在不断拓展和发展。
本文将对薄膜铂热电阻元件的应用及发展进行探讨，旨在全面了解薄膜铂热电阻元件在当前和未来的发展趋势。
二、薄膜铂热电阻元件的基本原理1.1 薄膜铂热电阻元件的结构薄膜铂热电阻元件由薄膜铂组成，铂膜的材料具有良好的抗氧化性能和稳定的电阻温度特性，能够长期稳定地工作在高温环境下。
薄膜铂热电阻元件的结构简单，可以根据具体的应用要求进行设计和加工，具有较强的灵活性和可塑性。
1.2 薄膜铂热电阻元件的工作原理薄膜铂热电阻元件利用铂膜的电阻随温度变化的特性，将热量转化为电能。
当元件受热时，铂膜的电阻值发生变化，从而产生相应的电压信号。
通过测量电压信号的大小，可以准确地获取元件所在的温度值，实现温度的测量和控制。
三、薄膜铂热电阻元件的应用领域2.1 工业自动化领域在工业自动化领域，温度测量和控制是非常重要的。
薄膜铂热电阻元件具有高精度、稳定性好、响应速度快等优点，适用于工业现场恶劣的环境条件下进行温度测量和控制，广泛应用于工业炉温测量、热处理炉温度控制、注塑机温度控制等领域。
2.2 医疗设备领域在医疗设备领域，薄膜铂热电阻元件常被用于体温计、温度控制器、恒温器等医疗设备中，可准确测量人体温度并进行精确控制，保障了医疗设备的准确性和稳定性。
2.3 汽车电子领域在汽车电子领域，薄膜铂热电阻元件广泛应用于发动机控制系统、空调系统、变速器控制系统等，在汽车零部件的温度测量和控制中发挥着重要的作用。
四、薄膜铂热电阻元件的发展趋势3.1 技术创新随着科学技术的不断进步，薄膜铂热电阻元件的制造工艺和测量技术也在不断创新。
通过引入先进的制造工艺和技术手段，提高薄膜铂热电阻元件的生产效率和产品质量，满足不同领域对温度测量和控制的需求。
3.2 多元化应用随着科技的不断发展，薄膜铂热电阻元件在各个领域的应用也在不断拓展和多元化。
薄膜铂热电阻PT1000在热测试中的应用
薄膜铂热电阻PT1000在热测试中的应用陆心宇;郭庆【摘要】The thermal test of electronic equipment is complete thermal analysis and thermal design in electronic equipment and complete the prototype, the prototype of electronic equipment in the actual test, to verify the effect of the thermal design and thermal analysis. Eight-way real-time temperature measuring device PT1000 is adopted as a temperature sensor. To meet the needs of the hot test, the article gives the eight-way temperature measuring device design process.%电子设备的热测试是在电子设备完成热分析、热设计和完成样机之后，对电子设备样机的实际测试，以检测验证热设计与热分析的正确性。
八路温度实时测量装置采用了薄膜铂热电阻PT1000作为温度传感器，以满足热测试的需求，文章给出了八路实时温度测量装置设计和工作原理。
【期刊名称】《仪器仪表用户》【年(卷),期】2016(000)001【总页数】3页(P73-75)【关键词】热测试;薄膜铂热电阻;测量电桥;单片机【作者】陆心宇;郭庆【作者单位】桂林电子科技大学电子工程与自动化学院，广西桂林 541004;桂林电子科技大学电子工程与自动化学院，广西桂林 541004【正文语种】中文【中图分类】TH811电子设备的热技术包括了热分析、热设计、热测试3个环节。
PT20热膜式电阻
一、整体烧结外绕线式陶瓷铂电阻该产品是杨忠林厂长根据线绕式铂电阻抗过载能力强、自热小、符合计量要求等优点，结合薄膜铂电阻体积小，抗振、响应速度快等优点进行了综合设计，经过大量试验于1998年投入生产的新型铂电。
投产至今（1998年—2009年）从用户的使用情况看已充分证明了该型铂电阻的高可靠、长寿命的优秀品质。
锦州市精微仪表厂已将铂电阻改造成了和热电偶一样的耐用品。
（寿命：≤200℃达10年、200℃～450℃10～3年），特别是精密铂电阻≤0.01Ω/年变化率深得用户称赞，使全球极少的高性能产品。
于2009年6月又研制出了物美价廉的测温范围-200℃—850℃的铂电阻，它能解决头疼的热电偶测温不准问题。
（见用户评价）整体烧结外绕线式陶瓷铂电阻的特点：陶瓷外绕式铂电阻示意图该铂电阻在结构上（如图）采用了引线在反端与电阻体烧结在一起，贯穿电阻体引出，引线与电阻体烧结处的陶瓷避开拉应力使引线坚固，电阻体与引线烧结处在外力作用下不至于开裂；另一方面的优点体现在铂丝绕在电阻体外表面且用陶瓷覆盖，烧为一体，使得该元件的反应速度快；由于铂丝分部在电阻体的外表面，有效散热面积大、皮薄散热快，所以自热系数小；由于铂丝被约束在陶瓷的刚性体内故不怕振动，长期稳定性及寿命都好；又由于元件的烧结温度较高（一般高出使用温度300℃左右）铂丝的膨胀系数远大于陶瓷的膨胀系数，在烧结温度时铂丝取得最大的体积，随着温度的降低陶瓷固化在铂丝外围形成壳体，在使用温度范围内从微观上讲，铂丝属于工作在一丝一腔的无应力的自由状态。
如元件通入较大的电流，只有铂丝加热体积膨胀后仍在壳体容积以内，不破坏壳体，元件的固有参数不变。
这也是该型铂电阻能胜任热线式流量传感器的原因所在（参见热式流量传感器）。
1、与内绕式陶瓷铂电阻相比，抗过载能力、抗振能力、响应速度、长期稳定性、及寿命有明显优势，自热系数相近。
2、与薄膜铂电阻相比，抗过载能力特强、自热小，长期稳定性、线性都优于薄膜电阻，抗振性相当，体积比薄膜电阻稍大，响应时间稍慢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、整体烧结外绕线式陶瓷铂电阻
该产品是杨忠林厂长根据线绕式铂电阻抗过载能力强、自热小、符合计量要求等优点，结合薄膜铂电阻体积小，抗振、响应速度快等优点进行了综合设计，经过大量试验于1998年投入生产的新型铂电。
投产至今（1998年—2009年）从用户的使用情况看已充分证明了该型铂电阻的高可靠、长寿命的优秀品质。
锦州市精微仪表厂已将铂电阻改造成了和热电偶一样的耐用品。
（寿命：≤200℃达10年、200℃～450℃10～3年），特别是精密铂电阻≤0.01Ω/年变化率深得用户称赞，使全球极少的高性能产品。
于2009年6月又研制出了物美价廉的测温范围-200℃—850℃的铂电阻，它能解决头疼的热电偶测温不准问题。
（见用户评价）
整体烧结外绕线式陶瓷铂电阻的特点：
陶瓷外绕式铂电阻示意图
该铂电阻在结构上（如图）采用了引线在反端与电阻体烧结在一起，贯穿电阻体引出，引线与电阻体烧结处的陶瓷避开拉应力使引线坚固，电阻体与引线烧结处在外力作用下不至于开裂；另一方面的优点体现在铂丝绕在电阻体外表面且用陶瓷覆盖，烧为一体，使得该元件的反应速度快；由于铂丝分部在电阻体的外表面，有效散热面积大、皮薄散热快，所以自热系数小；由于铂丝被约束在陶瓷的刚性体内故不怕振动，长期稳定性及寿命都好；又由于元件的烧结温度较高（一般高出使用温度300℃左右）铂丝的膨胀系数远大于陶瓷的膨胀系数，在烧结温度时铂丝取得最大的体积，随着温度的降低陶瓷固化在铂丝外围形成壳体，在
使用温度范围内从微观上讲，铂丝属于工作在一丝一腔的无应力的自由状态。
如元件通入较
大的电流，只有铂丝加热体积膨胀后仍在壳体容积以内，不破坏壳体，元件的固有参数不变。
这也是该型铂电阻能胜任热线式流量传感器的原因所在（参见热式流量传感器）。
1、与内绕式陶瓷铂电阻相比，抗过载能力、抗振能力、响应速度、长期稳定性、及寿命有明显优势，自热系数相近。
2、与薄膜铂电阻相比，抗过载能力特强、自热小，长期稳定性、线性都优于薄膜电阻，抗振性相当，体积比薄膜电阻稍大，响应时间稍慢。
但最小值Φ0.55mm的元件在快速响应场合也满足＜10～20ms要求。
如热线式空气流量计、风速计等（获2008年末锦州市科技攻关一等奖）。
3、在所标量程范围内均为安全可靠,不存在虚报指标量程现象,在200℃～800℃温区中独树一帜。
4、执行标准为《中华人民共和国机械行业标准》JB/T 8622-1997,本标准符合
IEC751:1983的电阻-----温度关系公式及分度表(Pt100分度表、Pt1000分度表)。
5、本专利《高温抗振铂电阻》（ZL200620092605.9）是在《整体烧结线式陶瓷铂电阻》（专利号ZL97244572.2）的基础上改进而成。
获得2008年科技进步二等奖、科学技
术攻关壹等奖。
电阻芯规格表
*Pt20为直接销售元件，其余为封装成品后销售。
膜式铂电阻
从根本上解决了前三种形式铂电阻的弊病，但由于所用金属太少（一般薄膜厚度3μM，厚膜厚度7μM），它的抗过载能力很差，当焊接时电流误通过电阻体构成回路时，将原来的精度改变。
另外，由于100Ω的线条过于集中在3.2×1.6MM的陶瓷基片上，而且单面受热，使得它的自热系数增大，所以它的检测电流只有0.5mA以下，而我国目前生产和使用的二次仪表给一次元件提供的检测电流为1--5mA（一般为3mA），这样一来元件会由于检测电流过大而产生的温度升高超过了标准。
另外膜式电阻易产生曲肤性变形而数值改变，曲肤性变形是由于铂膜的热膨胀系数远大于陶瓷基片的膨胀系数，经长期的往复疲劳而成，此时的膜是时断时续的与陶瓷基片连结，线条的长度增长，数值增大。
这就是膜式电阻在200℃以上环境中易出现数值不稳的主要原因。
另外由于镀膜只有3μm的厚度，引脚与膜的焊接虽然采用较高手段的激光焊接，但其焊接质量仍达不到可靠，一般使用1个月以后就陆续产生断路和接触不良的现象，这是出现断路的主要原因。
而这种现象只是在百分之几的概率内持续发生，人们很难一下判断原因。
往往该元件大多数是进口的，人们又不情愿怀疑进口产品的质量。
经过近十几年来的挫折人们开始认识到薄膜元件的弊端，开始了新的思考和选择。
多数人认为它使用≤100℃B级合适。
如果不是这样，国外早就不生产成本高的线绕式陶瓷铂电阻了。
膜式铂电阻的自热现象往往被人们忽视。
如在多路巡检系统中使用薄膜铂电阻，人们会发现为什么每一路数据的显示时间内数字总是慢慢增长，有人认为表的质量不好或者系统温场不稳，其实不然，它是由于当前显示路数的铂电阻在显示之前是与被检测的环境温度相同的，该路元件没有检测电流，当显示到该路时，由模拟开关给该路的铂电阻接通检测电流，同时产生了Q＝0.24I2Rt的热效应（即自热）。
由于薄膜元件的体积很小，所以它加热效果明显，表上显示数值的增长过程就是薄膜元件体温度高出环境温度的过程。
自热系数大的元件对检测电流的精度要求苛刻，所以它不适合高精密测量。
线绕式铂电阻在这方面之所以好就是由于它的体积较大，散热面积大，自身的热容量也大，在选件时主要是根据您的具体要求，看注重哪一方面。
