金属膜电阻型号及选用方法
RJ系类金属膜电阻器规格书
可焊性
焊料能自由流动并与引线润湿
235±5℃ 2±0.5s
耐焊接电
△R≤（0.5%R+0.05Ω ）
260±5℃ 10±1s
过载 温度快速变化
△R≤（0.5%R+0.05Ω ） △R≤（0.5%R+0.05Ω ）
2.5 VR 5S -55℃/+125℃ 5 次循环
振动
△R≤（0.5%R+0.05Ω ）
10~500Hz 98/s²
长期负荷 稳态湿热
△R≤（2%R+0.05Ω ） △R≤（2%R+0.05Ω ）
+70±2℃ VR 1000h +40±2℃ 温度 95~3% 240h
额定功率（W）
1/6 1/4 1/2 1 2
Dmax 1.80±0.15
2.4±0.2 3.5±0.3 4.5±0.3 4.5±0.3
外形尺寸（mm）
Lmax
d
3.2±0.2
0.45
6.0±0.3
0.52
9.5±0.5
0.60
12±0.5
0.80
15±0.5
0.80
l 27±3
主要技术指标
型号
额定功率 阻值范围
2
主要检验项目、试验方法及性能要求
检验项目
性能要求
试验方法
电阻温度系数
≥±100×10-6 /℃
-55℃/+20℃ 20℃/+125℃
引出端强度
R≤（0.5%R+0.05Ω ）
拉力 5N 或 10N 弯曲连续两次
耐电压
无击穿或飞弧
V 形块法，施加交流电压，其峰值为绝缘电压的 1.42 倍，1min
金属膜电阻规格书
文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。
3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。
3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。
3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。
3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。
即本规范所指的最高使用电压。
3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。
3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。
4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。
5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。
5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。
5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。
压敏电阻型号及选用方法
压敏电阻型号及选用方法
一、压敏电阻的型号
目前常用的压敏电阻型号有普通型、膜结构型、薄膜结构型、贴片结
构型、聚合物结构型等几种。
1、普通型压敏电阻：该类压敏电阻主要由金属箔片和压敏材料两部
分组成，金属箔片用于增加表面积，以便于更好的传递电流；压敏材料就
是压敏材料，正常工作时，金属箔片经由压敏材料间的表面接触作用形成
电导路，随着压力的变化，其电阻值也随之而变化。
它具有表面电阻低，
价格低等优点，缺点是容易产生接触点腐蚀，电阻变化率低，对振动和温
度变化也敏感，受噪声影响较大等。
2、膜结构型压敏电阻：这类压敏电阻主要由压敏材料和金属包覆膜
组成，金属包覆膜是一种特殊形式的绝缘材料，其压力变化引起压敏材料
表面形变，从而产生电阻变化。
（聚氨酯膜、环氧树脂膜、氟塑料膜等）
该类压敏电阻具有高精度、低失效率、高温稳定性等特点，适用于低频及
高精度应用，在轻触性应用中也有一定用处。
3、薄膜结构型压敏电阻：这类压敏电阻主要由薄膜（主要是金属膜）和压敏材料组成，薄膜提供电阻，压敏材料发挥扭曲作用，使薄膜形变而
变化电阻值。
金属膜电阻规格

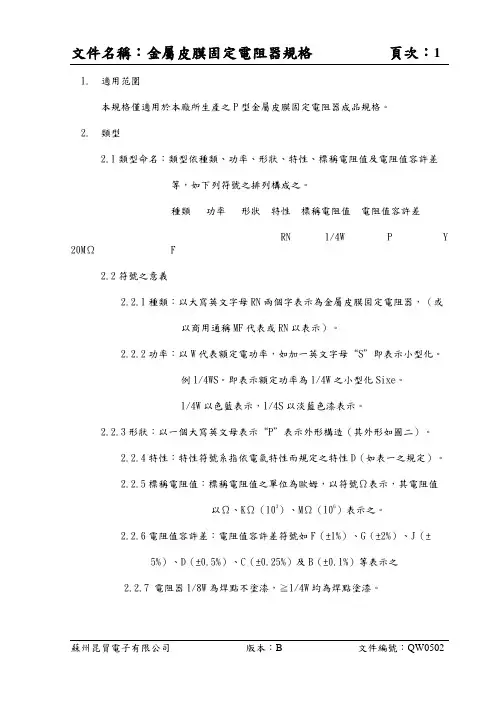

1.適用范圍本規格僅適用於本廠所生產之P型金屬皮膜固定電阻器成品規格。
2.類型2.1類型命名：類型依種類、功率、形狀、特性、標稱電阻值及電阻值容許差等，如下列符號之排列構成之。
種類功率形狀特性標稱電阻值電阻值容許差RN 1/4W P Y 20MΩ F2.2符號之意義2.2.1種類：以大寫英文字母RN兩個字表示為金屬皮膜固定電阻器，（或以商用通稱MF代表或RN以表示）。
2.2.2功率：以W代表額定電功率，如加一英文字母“S”即表示小型化。
例1/4WS。
即表示額定功率為1/4W之小型化Sixe。
1/4W以色藍表示，1/4S以淡藍色漆表示。
2.2.3形狀：以一個大寫英文母表示“P”表示外形構造（其外形如圖二）。
2.2.4特性：特性符號系指依電氣特性而規定之特性D（如表一之規定）。
2.2.5標稱電阻值：標稱電阻值之單位為歐姆，以符號Ω表示，其電阻值以Ω、KΩ（103）、MΩ（106）表示之。
2.2.6電阻值容許差：電阻值容許差符號如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之2.2.7 電阻器1/8W為焊點不塗漆，≧1/4W均為焊點塗漆。
表一額 定 電 功率 （%）155周 圍 溫 度 （℃）3.額定表3.1 額定電功率額定電功率是在周圍溫度70℃以下連續使用所適用電功率的最大值，但周圍溫度超過上述溫度時之額定電功率，依圖一之減輕曲線而遞減之。
3.2 額定電壓額定電壓系指對應於額定電功率的直流或交流（商用頻率之有效值）之電壓，由下式求得。
但所求得之額定電壓超過表一所示之最高使用電壓時則以最高使用電壓為額定電壓。
E：額定電壓（V）E=√P X R P：額定電功率（W）R：標稱電阻值（Ω）4.構造及尺寸4.1構造(圖二)4.2 尺寸4.2.1 成品尺寸（型裝如下圖；尺寸如表二）4.2.2 成型加工尺寸（型状如下图；尺寸如表三）注：1.Z=3±1； K=2±0.5； G=1.25~1.452.P之量取點為導線中心至導線中心點之間距。
金属膜电阻规格书
文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。
3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。
3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。
3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。
3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。
即本规范所指的最高使用电压。
3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。
3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。
4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。
5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。
5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。
5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。
电阻器规格型号的标注和选型正文

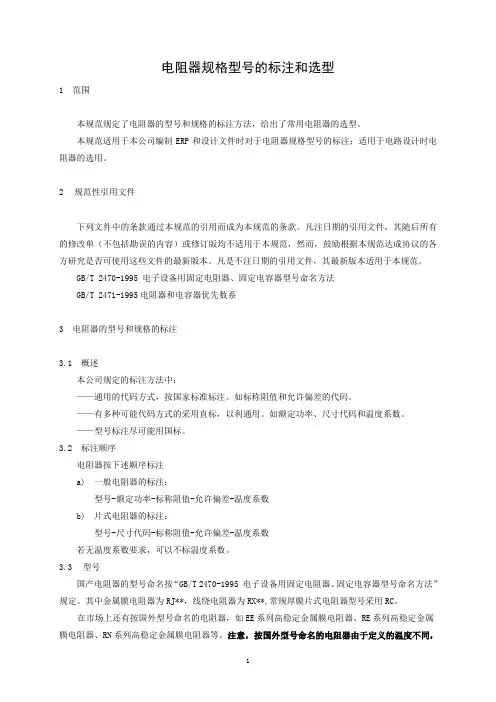

电阻器规格型号的标注和选型1 范围本规范规定了电阻器的型号和规格的标注方法，给出了常用电阻器的选型。
本规范适用于本公司编制ERP和设计文件时对于电阻器规格型号的标注；适用于电路设计时电阻器的选用。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法GB/T 2471-1995电阻器和电容器优先数系3 电阻器的型号和规格的标注3.1 概述本公司规定的标注方法中：——通用的代码方式，按国家标准标注。
如标称阻值和允许偏差的代码。
——有多种可能代码方式的采用直标，以利通用。
如额定功率、尺寸代码和温度系数。
——型号标注尽可能用国标。
3.2 标注顺序电阻器按下述顺序标注a) 一般电阻器的标注：型号-额定功率-标称阻值-允许偏差-温度系数b) 片式电阻器的标注：型号-尺寸代码-标称阻值-允许偏差-温度系数若无温度系数要求，可以不标温度系数。
3.3型号国产电阻器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。
其中金属膜电阻器为RJ**，线绕电阻器为RX**,常规厚膜片式电阻器型号采用RC。
在市场上还有按国外型号命名的电阻器，如EE系列高稳定金属膜电阻器、RE系列高稳定金属膜电阻器、RN系列高稳定金属膜电阻器等。
注意，按国外型号命名的电阻器由于定义的温度不同，不同厂生产的同型号电阻器的额定功率表示的数据可能不一样，可以参考有关手册比对确定（例如比较外形尺寸）。
电阻器的具体型号和技术参数可参考有关手册。
3.4 额定功率或尺寸代码额定功率用直标法，如0.25W。
有些电阻器型号确定后，额定功率也定，如RJ14额定功率为0.25W。
常见的电阻及选型
2014-3-15
六、电阻的选用指南
选择哪一种材料和结构的电阻，这是困扰了许多工程师多 年的问题。在电子电路设计的时候，应根据电子设备的技 术指标、电路的具体要求和电阻的特性参数“因地制宜” 地来选用电阻的型号和误差等级，下面是我们整理的有关 电阻的选用指南： 1、 高频电路应选用分布电感和分布电容小的非线绕电阻。 2、普通线绕电阻常用于低频电路或中作限流电阻、分压 电阻、泄放电阻或大功率管的偏压电阻。精度较高的线绕 电阻多用于固定衰减器、电阻箱、计算机及各种精密电子 仪器中。所选电阻的电阻值应接近应用电路中计算值的一 个标称值，应优先选用标准系列的电阻。一般电路使用的 电阻允许误差为 ± 5%~ ± 10% 。精密仪器及特殊电路 中使用的电阻，应选用精密电阻。
2014-3-15
金属膜电阻（湖绿色）（MFR/CMF）
1、低温度系数、精度高、高频性能好 2、使用环境温度：-55—155℃ 3、功率：1/8、1/6、1/4、1/2、1、2、3、5 4、精度：1%、5% 5、阻值：0.1~22M 总结：要求较高的电子系统中
2014-3-15
2014-3-15
五、电阻的作用
电阻是表示导体对电流阻碍作用的大小，其在电路中的作用一般有四 种，包括限流、分压、分流、转化为内能，特殊的0 欧姆电阻还具有 其独特的功能。 1、限流作用 为使通过用电器的电流不超过额定值或实际工作需要的规定值，以保 证用电器的正常工作，通常可在电路中串联一个可变电阻。当改变这 个电阻的大小时，电流的大小也随之改变。我们把这种可以限制电流 大小的电阻叫做限流电阻。 2、分压作用 一般用电器上都标有额定电压值，若电源比用电器的额定电压高，则 不可把用电器直接接在电源上。在这种情况下，可给用电器串接一个 合适阻值的电阻，让它分担一部分电压，用电器便能在额定电压下工 作。我们称这样的电阻为分压电阻。
电阻规格型号及性能介绍
1. 电阻器种类: 晶片电阻, 碳素皮膜电阻, 金属膜电阻, 氧化金属膜电阻, 线绕电阻, 功率型线绕电阻, 水泥电阻, 厚膜排列电阻, 保险丝型金属膜电阻.晶片电阻种类: 依照其尺寸及额定功率区分为0402, 0603, 0805, 1206等. (需注意其尺寸为英制, 如0402即长乘宽为0.04in*0.02in) 其本体上有3位数码为电阻值代号如472为4.7K Ohm, 2R7 为2.7 Ohm. 其他规格如附表.碳素皮膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W, 3W等. 其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7K Ohm 5 %, 红紫金红为2.7 Ohm 2 %. 其他规格如附表.金属膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W 等. 其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7K Ohm 5 %, 红紫黑银红为2.7 Ohm 2 %. 其他规格如附表.氧化金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.保险丝型金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.线绕电阻种类: 依照其尺寸及额定功率区分为1/2W, 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.水泥电阻种类: 依照其尺寸及额定功率区分为2W, 3W, 5W, 7W, 10W, 15W, 20W等. 其本体直接标示阻值, 功率值及误差值代号如4K7 J 2W为4.7 K ohm 5 % 2W . 其他规格如附表.功率型线绕电阻种类: 依照其尺寸及额定功率区分为5W 至50W等. 其本体直接标示阻值, 功率值及误差值代号如水泥电阻. 其他规格如附表.厚膜排列电阻种类: 依照其排列电阻型式, 数量, 及额定功率区分. 其本体直接标示阻值, 功率值及误差值代号. 其他规格如附表.2. 电阻器主要电气规格电阻器色码代号: 黑=0, 棕=1或1%, 红=2或2%, 橙=3, 黄=4, 绿=5, 蓝=6, 紫=7, 灰=8, 白=9, 金=-1或5%, 银=-2 或10%电阻器英文代号: 电阻值R为0.1, K为1000, M为1000,000. 误差值E为+/-0.5%, F 为+/-1%, G为+/-2%, J为+/-5%, K为+/-10%, M为+/-20%.如上所述, 电阻器之电阻值及误差值规格, 一般均视电阻器类别, 以英文代号或色码代号, 直接标示於本体上.电阻器之误差值受限於本身温度系数之变化, 例如100ppm在+/-25℃变化下, 即产生0.5%之误差值.电阻器之过负载试验标准规格为加额定电压2.5 倍5秒后, 阻值变化在1% 范围内.电阻器之最高额定工作电压, 与其种类及额定功率有关, 需特别注意. 一般工程人员仅考虑实际使用功率, 未注意工作电压之上限.保险丝型金属膜电阻熔断时间规格为(16倍额定功率下2 Min.) (24倍额定功率下1 Min.) (32倍额定功率下30 Sec.)晶片电阻Chip Resistor型号0402060308051206尺寸inch0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W 额定功率1/16W1/16W1/10W1/8W温度系数200ppm/℃200ppm/℃100ppm/℃100ppm/℃额定电压25V50V100V100V过载电压50V100V200V200V温度范围-55℃--+125℃-55℃--+125℃-55℃--+125℃-55℃--+125℃零阻电流1Amp1Amp2Amp2Amp阻值误差F/G/JF/G/JF/G/JF/G/J种类Carbone FilmMetal FilmMetal Oxide FilmFusible Metal Film额定功率1/8 1/4 1/2 1 2 3 W1/8 1/4 1/2 1 2W1/4 1/2 1 2 3 4 5 7 10W1/4 1/2 1 2 3 W温度系数+300/_1000 ppm+/_25/50/100ppm+/_100/200/300ppm+/_50/100/200ppm额定电压200/250/350/500/--/--V200/250/350/--/500V250/350/--/--/500/--/750/--/--V 200/250/350/500/-- V过载电压2 * Rated 1% 2 * Rated 2 % 2 * Rated 0.5% 2 * Rated 2% 阻值误差G, J.E, F, G, J. F, G, J.F, G, J.阻值范围1 Ohm1 Ohm-5.1M Ohm0.1 Ohm-150K Ohm0.22 Ohm-100K Ohm种类Resistor NetworkWire WoundCementPower Wire Wound额定功率1/8 1/4 W (4-14 Pins)1/2 1 2 3 4 5 6 7 8 10W2/3/5/7/10/15/20 W5W-500W温度系数+/_100-250ppm+/_100/200/300ppm+/_100/200/300ppm+/_20-400ppm额定电压100/200V150/350/--/500/750/1000/--V 过载电压2.5 * Rated 0.5%2.5 * Rated 2%2.5 * Rated 2%2.5 * Rated 2%阻值误差F, G, J.F, G, J, K.F, G, J, K.F, G, J, K.阻值范围10 Ohm0.01 Ohm-10K Ohm0.01 Ohm-150K Ohm0.5 Ohm-150K Ohm碳素皮膜电阻金属膜电阻金属膜电阻氧化金属膜电阻水泥电阻Carbone-film Metal-film Metal-film Metal-oxide film Cement功率型线绕电阻厚膜排列电阻晶片电阻线绕电阻保险丝型金属膜电阻Power Wire-wound Resistor Network Chip Wire-wound Fusible Metal-film133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.2 5%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
1206 0欧姆 金属膜电阻
1206 0欧姆金属膜电阻金属膜电阻是一种常见的电子元件，具有较低的电阻值和良好的性能特点，被广泛应用于电子设备和电路中。
本文将从以下几个方面介绍金属膜电阻。
一、金属膜电阻的基本原理金属膜电阻是利用金属薄膜的电阻特性来实现电阻功能的。
金属膜电阻通常由金属薄膜层、底片和引线组成。
金属薄膜层通过蒸镀、溅射、喷涂等工艺在底片上制作成薄膜形状，并通过引线与电路连接。
当电流通过金属膜时，金属薄膜层的电阻会导致电压降，从而实现电阻的作用。
二、金属膜电阻的特点1.电阻值稳定性好：金属薄膜层均匀细致，制作工艺成熟，能够得到较为稳定的电阻值，电阻稳定性好，适用于精密电路应用。
2.温度系数小：金属膜电阻的温度系数通常在百分之几左右，较为稳定，温度变化对电阻值的影响相对较小。
3.频率特性良好：金属膜电阻在高频电路中有较好的特性，表现出较低的串扰和噪声。
4.功率承受能力强：金属膜电阻能够承受较大的功率，不易烧坏，可以用于大功率电路。
5.尺寸小、重量轻：金属膜电阻相比其他电阻形式，具有小尺寸、轻重量的特点，适用于微型电子设备。
三、金属膜电阻的应用领域1.通信领域：金属膜电阻广泛应用于通信设备中，如手机、无线路由器等。
其稳定的电阻值和良好的频率特性可以确保通信信号的质量和稳定性。
2.汽车电子领域：金属膜电阻用于汽车电子控制系统中，如车载娱乐系统、汽车音响等。
稳定性好的特性可以有效提升音质效果。
3.工控领域：金属膜电阻适用于各种工业控制设备中，如变频器、PLC等。
其耐高温、耐腐蚀的特性可在恶劣环境中长期可靠运行。
4.功率电子领域：金属膜电阻适用于功率电子器件中，如逆变器、电源等。
其能够承受较大功率的特点，保证了设备的稳定工作。
5.消费电子领域：金属膜电阻应用于各种消费电子产品中，如电视机、电脑、数码相机等。
小尺寸、轻重量的特点使得其适用于微型设备。
四、金属膜电阻的制作工艺金属膜电阻的制作工艺主要包括以下几个步骤：1.底片制备：选择合适的材料作为底片，如陶瓷、玻璃等。
电阻器型号有哪些？ 怎么选择？
电阻器型号有哪些？怎么选择？电阻器型号有很多种，电阻器在日常生活中一般直接称为电阻。
是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。
下面小编带大家去了解下电阻器型号及相关知识。
一、电阻器型号RT碳膜电阻器、RTL测量用碳膜电阻器、RTX小型碳膜电阻器、RTCP超高频碳膜电阻器、RTZ高阻碳膜电阻器、RU硅碳膜电阻器、RY氧化膜电阻器、RJ金属膜电阻器、RJJ精密金属膜电阻器、RS实心电阻器、RR热敏电阻器、RXY被釉线绕电阻器、RXJ精密线绕电阻器、RH合成膜电阻器。
二、电阻器选择1、固定电阻器的选用有多种类型，选择哪一种材料和结构的电阻器，应根据应用电路的具体要求而定。
高频电路应选用分布电感和分布电容小的非线绕电阻器，例如碳膜电阻器、金属电阻器和金属氧化膜电阻器，薄膜电阻器，厚膜电阻器，合金电阻器，防腐蚀镀膜电阻器等。
高增益小信号放大电路应选用低噪声电阻器，例如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。
所选电阻器的电阻值应接近应用电路中计算值的一个标称值，应优先选用标准系列的电阻器。
一般电路使用的电阻器允许误差为±5%~±10%。
精密仪器及特殊电路中使用的电阻器，应选用精密电阻器，对精密度为1%以内的电阻，如0.01%，0.1%，0.5%这些量级的电阻应采用捷比信电阻。
所选电阻器的额定功率，要符合应用电路中对电阻器功率容量的要求，一般不应随意加大或减小电阻器的功率。
若电路要求是功率型电阻器，则其额定功率可高于实际应用电路要求功率的1~2倍。
2、熔断电阻器的选用熔断电阻器具有保护功能的电阻器。
选用时应考虑其双重性能，根据电路的具体要求选择其阻值和功率等参数。
既要保证它在过负荷时能快速熔断，又要保证它在正常条件下能长期稳定的工作。
电阻值过大或功率过大，均不能起到保护作用。
电阻器选用的三项基本原则：选择通过认证机构认证的生产线制造出的执行高水平标准的电阻器。
金膜电阻规格书
金膜电阻规格书摘要：一、金膜电阻的基本概念与特点二、金膜电阻的规格参数1.电阻值2.功率3.工作温度范围4.电压范围三、金膜电阻的应用领域四、金膜电阻的选型与使用注意事项五、总结正文：一、金膜电阻的基本概念与特点金膜电阻，顾名思义，是一种采用金膜材料制成的电阻器。
金膜电阻具有优异的电性能和化学稳定性，是目前电子领域中应用广泛的一种电阻。
其主要特点是高精度、高稳定性、低噪声、抗干扰能力强等。
二、金膜电阻的规格参数1.电阻值：金膜电阻的电阻值范围广泛，可以从几欧姆到数百万欧姆。
根据实际需求，可以选择不同电阻值的金膜电阻。
2.功率：金膜电阻的功率范围较大，可以满足各种功率需求。
一般来说，金膜电阻的功率分为0.1W、0.5W、1W、2W等几个等级。
3.工作温度范围：金膜电阻的工作温度范围较宽，通常为-55℃至150℃。
这使得金膜电阻在不同环境条件下都能保持良好的性能。
4.电压范围：金膜电阻的电压范围也很广，可适用于低压、中压和高压电路。
三、金膜电阻的应用领域金膜电阻凭借其优异的性能，广泛应用于各种电子设备、仪器仪表、通信设备、计算机等领域。
特别是在高精度、高稳定性要求的场合，金膜电阻更是成为了首选元器件。
四、金膜电阻的选型与使用注意事项1.选型时，应根据实际电路需求，合理选择电阻值、功率、工作温度范围等参数。
2.使用金膜电阻时，注意电压和电流不要超过其额定值，以免损坏电阻。
3.在安装金膜电阻时，应尽量避免暴力拆装，以免损坏电阻内部结构。
4.金膜电阻在储存和使用过程中，应尽量避免高温、潮湿、有害气体等环境，以确保电阻性能稳定。
五、总结金膜电阻作为一种高性能电阻器，凭借其优良的电性能和稳定性，在电子领域具有广泛的应用。
在实际应用中，合理选型和使用金膜电阻，可以确保电路的正常运行，提高设备性能。
电阻型号参数
电阻型号参数电阻是电子元器件中常用的 passives 元件之一，其主要作用是限制电流或调整电路的电压和电流。
电阻的参数是选择电阻型号的重要依据，不同的电阻型号有不同的参数，下面将介绍几种常见的电阻型号及其参数。
1. 电阻型号：08050805是一种常见的表面贴装电阻型号，其尺寸为0.08英寸×0.05英寸（2.0mm×1.25mm）。
这种电阻常用于电子产品中，如手机、电脑等。
它具有小尺寸、高密度安装和良好的高频性能等特点，适用于高速电路和高频电路。
2. 电阻型号：12061206是另一种常见的表面贴装电阻型号，其尺寸为0.12英寸×0.06英寸（3.0mm×1.5mm）。
与0805相比，1206尺寸稍大一些，因此在功率承受能力和电流容量上略有提高。
这种电阻广泛应用于通信设备、汽车电子等领域。
3. 电阻型号：25122512是一种较大尺寸的贴片电阻型号，其尺寸为0.25英寸×0.12英寸（6.3mm×3.2mm）。
这种电阻具有较高的功率承受能力和电流容量，适用于一些高功率电子设备，如电源、医疗设备等。
4. 电阻型号：02010201是一种微型贴片电阻型号，其尺寸为0.02英寸×0.01英寸（0.5mm×0.25mm）。
这种电阻非常小，适用于一些体积小、重量轻的电子产品，如智能手表、耳机等。
5. 电阻型号：MELFMELF是一种金属膜电阻的封装形式，其外形呈圆柱形，两端带有金属引线。
这种封装形式可以提供更好的散热性能和机械强度，适用于一些高温、高压或振动环境下的电子设备。
6. 电阻型号：热敏电阻热敏电阻是一种根据温度变化而改变电阻值的电阻元件，常用于温度测量和控制电路中。
根据温度系数的不同，热敏电阻又可分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）两种。
以上是几种常见的电阻型号及其参数的介绍。
在选择电阻型号时，需要根据具体的应用场景和要求来确定合适的型号和参数。
金属膜电阻
金属膜电阻1. 简介金属膜电阻是一种常用的电子元件，用于限制电流、调整电压和测量电阻等应用。
它由金属膜材料制成，具有一定的电阻值。
本文将介绍金属膜电阻的工作原理、特点、应用以及相关的参数选型等内容。
2. 工作原理金属膜电阻的工作原理基于金属的电阻性质。
金属膜电阻常使用金属材料如镍铬合金、钨、铂等作为导电层，通过在导电层上制作一层薄膜，形成电阻元件。
当电流通过金属膜电阻时，金属膜的导电层会产生一定的电阻，从而限制电流的流动。
3. 特点金属膜电阻具有以下特点：•高精度：金属膜电阻具有较高的精度，可以达到0.1%或更高的精度要求。
•稳定性：金属膜电阻的电阻值在一定的温度范围和工作电压下具有较好的稳定性。
•耐久性：金属膜电阻具有较好的机械强度和耐久性，适合长时间稳定工作。
•温度系数：金属膜电阻的电阻值会随温度的变化而变化，温度系数可以根据实际需求进行选择。
4. 应用金属膜电阻广泛应用于各种电子设备和电路中，主要包括以下方面的应用：4.1. 电流限制金属膜电阻可以用于限制电流的流动，保证电路的正常运行。
通过选择合适的电阻值，可以限制电流在所需范围内，防止电路过载或短路。
4.2. 电压分压金属膜电阻可以用作电压分压器，将输入电压分压为所需电压。
通过选择适当的电阻比例，可以实现对电压的精确调节和控制。
4.3. 电阻测量金属膜电阻可以用作电阻测量的标准元件。
它具有较高的精度和稳定性，可以作为电阻测量仪表的校准元件，提供准确的电阻值。
4.4. 传感器金属膜电阻在传感器中也有广泛的应用。
例如，用作温度传感器时，金属膜电阻的电阻值会随温度的变化而变化，可以通过测量电阻值来获取温度信息。
5. 参数选型在选择金属膜电阻时，需要考虑以下参数：•电阻值：根据实际需求选择合适的电阻值，通常可以在产品规格中找到所需的电阻范围。
•精度：根据应用要求选择合适的精度，通常有0.1%、1%等不同精度级别可选。
•温度系数：根据应用环境和温度要求选择合适的温度系数，常见的温度系数有50ppm/°C、100ppm/°C等。
MF金属膜电阻
MF金属膜电阻东莞市河美实业有限公司承認書(APPROV AL SHEET)客戶名稱Client品名Description METAL FILM RESISTORS 規格Specification系列承认料號Part No備注Remark核準Approval校對Check By主辦Prepared By李平邓云平彭滿意核準Approval校對Check By主辦Prepared By公司章公司章精密金属皮膜电阻器（MF）1.适用范围此基准是供家电、电脑、资讯用之精密型金属皮膜电阻器之规格。
2.形名依据其种类、额定电力、端子形状、特性、公称电阻值及容许误差等分别注明例:MF W P(M) T (±100PPM/℃) ΩF(±1%)种类额定电力端子形状特性公称电阻值容差2-1种类精密型金属皮膜电阻器以MF表示之2-2额定电力额定电力(W)以数字表示,如1/6W、1/4W、1/2W、1/2WS, 1W、1WS, 2W、2WS, 3W、5W…2-3端子形状视其端子区分为P型、M型、F型2-4特性温度系数以“T”表示之.如: T-0：±200PPM/℃T-1：±100PPM/℃T-2：±50PPM/℃T-3：±25PPM/℃2-5公称电阻值Ω、KΩ为单位,依据JIS-C6402为选用原则(E-96Series)2-6电阻值及容许差在室温中依电桥法测量,应在指定电阻值之容许差以内F±1% G±2% J±5% K±10%3.额定功率额定电力是周围温度70℃以下,可连续使用之负载电力最大值数,且应使机械性能与电气性能满足，如周围温度超越上记温度时,依照图一电力减轻曲线而定.图一1:电力减轻曲线周围温度依公式E=√PR 求出连续使用额定电压,如额定电压超出最高使用电压,则以最高使用电压为连续使用额定电压.E=连续使用额定电压P=额定功率R=公称电阻值3-1最高使用电压所谓最高使用电压,是指依电压所规定可以外加于电阻的直流或交流电压的最大值(商用频率的有效值).一般超过临界电阻值的电阻，都限制在最高使用电压以下，而非依公式E=√PR的额定电压３-2过载电压所谓过载电压,是指可以在额定周围温度下所规定的时间(5秒)外加的直流电壓或交流电压的最大值,通常以额定压的2.5倍为过负载电压,但以不超过最高过负载电压为原则4.构造CONSTRUCTIONc b a e fada高温传道瓷心CERAMIC ROD (HIGH CONDUCTIVITY)b高稳定性金属皮膜METAL FILM (HIGH STABILITY)c压合度良好之高信赖性端帽END CAP(HIGH RELIABILITY FITTING BY ORIGINAL CAPPRESSING METHOD) d绝缘及耐溶剂之环气树脂涂漆EPOXY RESIN(INSULATIVE LACQUER.SOLVEN-PROOF)e符合MIL&EIA规定之标准色码带COLOR CODE(PER MIL＆EIA STANDARDS PERMANENT)f 镀锡导线LEAD WIRE5.定格及尺寸SPECIFICATIONS额定电力POWER RATING70℃尺寸DIMENSION (mm)最高使用电压MAXIMUNWORKINGVOLTAGE最高过负荷电压MAXIMUNOVERLOADVOLTAGEMF MFS L I D H d±0.02 MF MFS MF MFS 1/6W 1/4W 60 3.2±0.2 1.8±0.2 28±2.0 0.33 200 150 400 300 1/4W 1/2WS 60 6.0±0.5 2.3±0.3 28±2.0 0.33 250 200 500 400 1/2W 1WS 60 9.0±0.5 3.2±0.5 26±2.0 0.50 350 250 700 500 1W 2WS 60 11.0±1.0 4.2±0.5 25±2.0 0.65 500 300 1000 600 2W 3WS 70 15.0±1.0 5.0±0.5 28±2.0 0.68 500 350 1000 700 3W 81 17.0±1.0 6.0±0.5 32±2.0 0.68 500 350 1000 700 5W 81 24.0±1.0 8.0±0.5 29±2.0 0.68 500 350 1000 700LΦDφdHl6．阻值范围容差温度系数15-25PPM温度系数50PPM温度系数100PPMMF-1/6W±1.0% 100Ω～100KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 100Ω～100KΩ±0.25% 100Ω～100KΩMF-1/4W±1.0% 51.1Ω～511KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～511KΩ±0.25% 100Ω～100KΩ±0.1% 100Ω～300KΩMF-1/2W±1.0% 51.1Ω～1KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～1KΩ±0.25% 100Ω～511KΩ±0.1% 100Ω～330KΩMF-1W, 1/2WS±1.0% 51.1Ω～1KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～1KΩ±0.25% 100Ω～511KΩ±0.1% 100Ω～330KΩMF-2W 1WS±1.0% 51.1Ω～1KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～1KΩ±0.25% 100Ω～511KΩ±0.1% 100Ω～330KΩ表5-1:阻值范围备注:除了标准阻值范围10Ω～1MΩ外,可以依客户的要求阻值制造7. 使用温度: -40℃～155℃8．机械性能8-1端子电阻器之端子确实焊接在电阻体，并有良好焊锡性能8-2 端子弯曲强度一手持电阻体，另一手将端子线弯曲900后，恢复原位，继续再向反方向弯曲900，如此三次而接头不可脱落或折断。
金属薄膜电阻型号
金属薄膜电阻型号
金属薄膜电阻，是一种常见的电子元器件。
它由金属薄膜材料制成，具有一定的电阻值。
金属薄膜电阻的型号众多，每种型号都有其特定的性能和应用范围。
下面将介绍几种常见的金属薄膜电阻型号。
1. 金属薄膜电阻MF-1K：MF-1K是一种1千欧姆的金属薄膜电阻。
它采用优质金属材料制成，具有高精度、低温漂移和稳定性好的特点。
MF-1K广泛应用于精密测量、医疗设备和通信设备等领域。
2. 金属薄膜电阻MF-10K：MF-10K是一种10千欧姆的金属薄膜电阻。
它具有高精度、低噪声和温度稳定性好的特点。
MF-10K常用于仪器仪表、音频设备和汽车电子等领域。
3. 金属薄膜电阻MF-100K：MF-100K是一种100千欧姆的金属薄膜电阻。
它具有高精度、低温漂移和耐高温的特点。
MF-100K广泛应用于工控设备、电力系统和照明设备等领域。
4. 金属薄膜电阻MF-1M：MF-1M是一种1兆欧姆的金属薄膜电阻。
它具有高阻值、高精度和稳定性好的特点。
MF-1M常用于高压电源、测试仪器和太阳能系统等领域。
以上是几种常见的金属薄膜电阻型号。
它们在不同领域具有广泛的应用，能够满足各种电路设计的需求。
选择适合的金属薄膜电阻型号，可以提高电路的性能和稳定性，确保电子设备的正常运行。
RE系列精密金属膜电阻器
RE 系列精密电阻器
产品特点
产品尺寸
规格参数 注：①标称阻值符合E24，超出上述范围，可协商订货；
金属膜电阻，采用磁控溅射成膜工艺 环氧涂敷封装，环境适应性强
阻值精度高，最高可至0.01% 低温度系数，最好可至2ppm/℃
产品满足国军标GJB-244A（等同美军标MIL-R-55182）
产品用途：精密及可靠要求的电压采集、电流采集
RE 系列精密金属膜电阻器，采用环氧涂敷封装，金属薄膜磁控溅射成膜工艺，具有高精度，低温漂，高稳定性和高可靠性等特点，主要用于电力系统、轨道交通、医疗设备、仪器仪表等精密/可靠要求的电压/电流采集领域。
降功率曲线
注：横轴为环境温度（自然冷却）,高于70℃按上述曲线降功率使用
②温度系数测试温度范围为25℃～85℃，超出此测试温度范围要求的可协商供货； ③标称阻值偏差为常温25℃测量绝对偏差，超出上述指标可协商供货。
性能指标
订货示例
型号 阻值 精度 温漂 包装方式 RE70 150K A5 C7 散装/编带。
电阻器型号介绍及其选购方法
号的管理，国际上统一规定其各大型号命名方法和标准。 国产电阻器的型号命名规则一般是按照|GB/T2470-1995 电子设备用固定电阻器、规定电容器型号命名方法”规 定。其中，金属膜电阻器为
RJ**，线绕电阻器的RX**，常规厚膜片式电阻器型号采 用RC。在市场上还有按照国外型号命名的电阻器，如EE 系列高稳定金属膜电阻器、RE系列高稳定金属膜电阻器、 RN系列高温的金属膜电阻
器等。请注意，按照国外型号命名规则的电阻器由于定 义的温度不同，因而不同厂家生产的同一型号电阻器的 额定功率表示的数据可能不一样。工程师选购电阻器时， 可以参考厂家的产品手册，货比三家(如外
形、尺寸、电阻器，简称电阻，是电子行业中应用得最 为普遍的元件之一。阻值的只有电阻体。阻值不能改变的称 为固定电阻器，阻值可变的称为电位器或可变
电阻器。其按功率和阻值可以形成不同系列，每一系列 又有不同的型号，以供电路设计者选用。如安装了合适 的电阻型号，则可以限制通过其支路电流的大小，以满 足电路的需求。电阻器的型号多种多样，为了
规范各种型号的管理，国际上统一规定其各大型号命名 方法和标准。国产电阻器的型号命名规则一般是按照 |GB/T2470-1995电子设备用固定电阻器、规定电容器型 号命名方法”规定。其中，金属
同的型号。国际上已对不同型号的电阻器命名方法进行 了规范，只要熟记其命名规则，则可以分辨到具体的型 号。电路设计者在使用的过程中，建议按照实际的电路 需求，并同时参考厂家的产品型号和技术参数
等来确定自己需要的型号。 铜截止阀的简介地插规格介 绍
版权所有 禁止转载 谢谢
vpn
0PPM/*C、RJ23-0.167W-***-F-±50PPM/*C、RJ250.251W-***-F-±50PPM/*C(3)片式电阻器RC-0805-***-F±100PPM
500k金属膜电阻器
500k金属膜电阻器
摘要：
1.500k 金属膜电阻器的概述
2.500k 金属膜电阻器的特点
3.500k 金属膜电阻器的应用领域
4.500k 金属膜电阻器的使用注意事项
正文：
【1.500k 金属膜电阻器的概述】
500k 金属膜电阻器是一种电阻值固定的电阻器，它的电阻值为500kΩ。
金属膜电阻器是利用金属薄膜制成的，具有精度高、稳定性好、噪声低等优点，广泛应用于各种电子设备中。
【2.500k 金属膜电阻器的特点】
500k 金属膜电阻器具有以下特点：
（1）精度高：金属膜电阻器的精度可以达到±1%，满足大多数应用场景的需求。
（2）稳定性好：金属膜电阻器具有较好的耐热性、耐腐蚀性和抗氧化性，能够在各种环境下保持稳定性能。
（3）噪声低：金属膜电阻器的噪声指标较低，适用于对噪声敏感的电子设备。
（4）体积小：金属膜电阻器体积较小，便于安装和携带。
【3.500k 金属膜电阻器的应用领域】
500k 金属膜电阻器广泛应用于以下领域：
（1）通信设备：如电话机、传真机、调制解调器等。
（2）电子仪器：如示波器、频谱分析仪、信号发生器等。
（3）家用电器：如电视机、收音机、录像机等。
（4）计算机及其周边设备：如计算机电源、显示器、打印机等。
【4.500k 金属膜电阻器的使用注意事项】
在使用500k 金属膜电阻器时，应注意以下几点：
（1）根据电路要求选择合适的电阻器规格。
（2）注意电阻器的安装位置，避免与其他元件相互干扰。
（3）在焊接电阻器时，应确保焊接牢固，避免电阻器松动或损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属膜电阻
详细信息：
详细信息：
详细信息：
详细信息：
金属膜电阻器就是以特种金属或合金作电阻材料，用真空蒸发或溅射的方法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。
这类电阻器一般采用真空蒸发工艺制得，即在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。
金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，常常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。
