厚膜电阻和金属膜电阻
厚膜电阻和金属膜电阻电阻是电路中最基本的元器件之一，它用于限制电流的流动，从而控制电路的功率和温度。
在电子设备中，常用的电阻有厚膜电阻和金属膜电阻。
本文将详细介绍这两种电阻。
一、厚膜电阻厚膜电阻是指将导体材料通过印刷、喷涂等方式直接印刷在绝缘基板上形成的一种电阻。
其特点是具有较高的功率承受能力、较低的价格和较好的可靠性。
厚膜电阻主要应用于大功率、高频等场合。
厚膜电阻的制作过程包括以下几个步骤：1. 基板选择：通常采用陶瓷基板或玻璃纤维基板，因为它们具有良好的耐热性和耐化学性。
2. 导体材料选择：通常采用银浆或铜浆作为导体材料，因为它们具有良好的导电性和可加工性。
3. 印刷工艺：将导体材料通过印刷、喷涂等方式直接印刷在基板上，并通过加热使其与基板牢固结合。
4. 制程检验：对印刷后的电阻进行测试，以保证其符合要求。
厚膜电阻的优点是功率承受能力强，价格低廉，可靠性高。
但是它也存在一些缺点，如精度不高、温度系数大、频率响应差等。
二、金属膜电阻金属膜电阻是指将金属材料通过真空镀膜技术直接镀在绝缘基板上形成的一种电阻。
其特点是具有较高的精度、稳定性和频率响应能力。
金属膜电阻主要应用于精密仪器、计算机等领域。
金属膜电阻的制作过程包括以下几个步骤：1. 基板选择：通常采用陶瓷基板或玻璃纤维基板，因为它们具有良好的耐热性和耐化学性。
2. 金属材料选择：通常采用铬、镍铬等材料作为导体材料，因为它们具有良好的导电性和可加工性。
3. 真空镀膜工艺：将金属材料通过真空镀膜技术直接镀在基板上，并通过加热使其与基板牢固结合。
4. 制程检验：对镀膜后的电阻进行测试，以保证其符合要求。
金属膜电阻的优点是精度高、稳定性好、频率响应能力强。
但是它也存在一些缺点，如价格昂贵、功率承受能力较弱等。
综上所述，厚膜电阻和金属膜电阻都是常见的电阻类型。
它们各自具有不同的特点和应用场合。
在选择电阻时，需要根据实际需求进行选择，以达到最佳的性能和成本效益。
超精密金属膜电阻军用标准(RE)规格书
D
50 0 -55 70 175 (°C) (RE)功率 - 温度曲线
型号 额定功率 (W) 最大工作电压(V) 尺寸(Unit: mm) 阻值范围(Ω) 工作溫度范围 标称阻值误差
70 °C L ± 0.3 D ± 0.4 A ± 0.05
RE50 0.125 200 4.0 1.4 0.40
1 ~ 3M
RE55 0.25 200 6.9 2.05 0.60
0.05 ~ 10M
RE60 0.5 250 9.8 3.2 0.60
0.05 ~ 10M
RE65 0.75 300 12.5 3.6 0.60
0.05 ~ 10M
RE70 1.0 350 14.1 4.65 0.80
0.05 ~ 10M
RE75 1.5 500 17.8 7.2 0.80
长期
无机械损伤，飞弧，绝缘击穿 短期
GJB244A (MIL-PRF-55182) 3.17/3.22/3.23 ΔR≤±(0.20%R+0.01Ω)
无机械损伤
GJB244A (MIL-PRF-55182)3.20 ΔR≤±(0.10%R+0.01Ω)
无机械损伤
Version 2014
德键电子工业股份有限公司
要求
GJB244A (MIL-PRF-55182) 3.24 ΔR≤±(0.5%R+0.01Ω) ΔR≤±(2%R+0.01Ω) GJB244A (MIL-PRF-55182)3.21 ΔR≤±(0.4%R+0.01Ω) GJB244A (MIL-PRF-55182)3.25 ΔR≤±(2.0%R+0.01Ω) GJB244A (MIL-PRF-55182) 3.18/3.29/3.16 ΔR≤±(0.15%R+0.01Ω)
金属膜电阻和碳膜电阻 薄膜点尊
金属膜电阻和碳膜电阻是电子元件中常见的两种薄膜电阻。
它们都是由一层薄膜材料覆盖在电阻材料上制成的。
薄膜电阻通常用于精密仪器、汽车、电子设备和通讯设备等领域。
然而，金属膜电阻和碳膜电阻在性能、制造工艺和应用范围上都有所不同。
本文将从几个方面对金属膜电阻和碳膜电阻进行比较。
一、性能比较1. 电阻精度：金属膜电阻的精度通常比碳膜电阻高，金属膜电阻的精度一般可达1。
而碳膜电阻的精度一般为5。
2. 温度系数：金属膜电阻的温度系数较低，温度稳定性好。
而碳膜电阻的温度系数较高，温度稳定性差。
3. 长期稳定性：金属膜电阻的长期稳定性较好，使用寿命长。
碳膜电阻的长期稳定性较差，使用寿命短。
4. 散热性能：金属膜电阻的散热性能较好，能够快速散热。
碳膜电阻的散热性能较差，不易散热。
二、制造工艺比较1. 制造工艺：金属膜电阻的制造工艺较为复杂，需要多道工序。
碳膜电阻的制造工艺相对简单，成本较低。
2. 耐久性：金属膜电阻的耐久性较好，不易受潮氧化。
碳膜电阻的耐久性较差，容易受潮氧化。
3. 尺寸稳定性：金属膜电阻的尺寸稳定性好，尺寸不易变形。
碳膜电阻的尺寸稳定性差，易变形。
三、应用范围比较1. 金属膜电阻广泛应用于精密仪器、高端通讯设备等领域，对电阻的精度和长期稳定性要求较高的场合。
2. 碳膜电阻常用于一些对成本要求较低、温度变化较小的场合，如家用电子产品、低端通讯设备等领域。
在选择金属膜电阻和碳膜电阻时，需要根据实际的使用环境和要求来进行综合考虑。
不同的电子元件可能需要不同性能的薄膜电阻，只有在了解其特性的基础上，才能更好地选择合适的薄膜电阻，以满足电路设计的要求。
随着科技的不断发展，薄膜电阻的研究和制造技术也在不断改进和提高，未来薄膜电阻将不断向更高的性能和更广泛的应用领域发展，为电子行业的发展做出更大的贡献。
在现代电子工业中，金属膜电阻和碳膜电阻的应用范围广泛，它们在电路设计和制造中发挥着重要作用。
随着科技的不断发展，这两种薄膜电阻的性能和制造工艺也在不断改进和提高，为电子行业的发展做出了重要贡献。

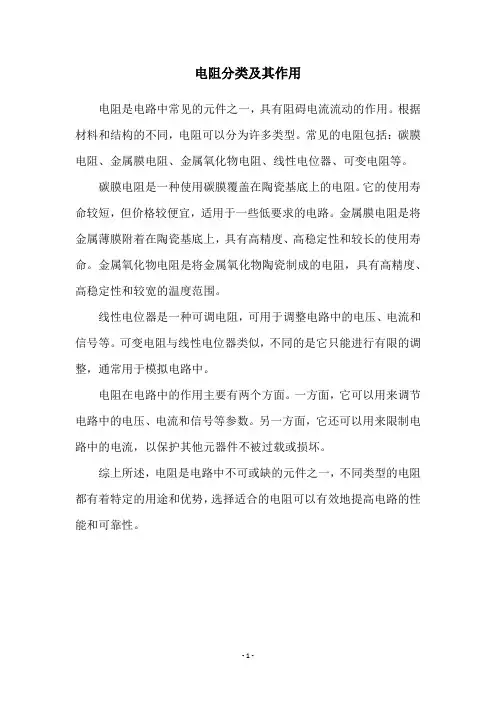

电阻分类及其作用
电阻分类及其作用
电阻是电路中常见的元件之一，具有阻碍电流流动的作用。
根据材料和结构的不同，电阻可以分为许多类型。
常见的电阻包括：碳膜电阻、金属膜电阻、金属氧化物电阻、线性电位器、可变电阻等。
碳膜电阻是一种使用碳膜覆盖在陶瓷基底上的电阻。
它的使用寿命较短，但价格较便宜，适用于一些低要求的电路。
金属膜电阻是将金属薄膜附着在陶瓷基底上，具有高精度、高稳定性和较长的使用寿命。
金属氧化物电阻是将金属氧化物陶瓷制成的电阻，具有高精度、高稳定性和较宽的温度范围。
线性电位器是一种可调电阻，可用于调整电路中的电压、电流和信号等。
可变电阻与线性电位器类似，不同的是它只能进行有限的调整，通常用于模拟电路中。
电阻在电路中的作用主要有两个方面。
一方面，它可以用来调节电路中的电压、电流和信号等参数。
另一方面，它还可以用来限制电路中的电流，以保护其他元器件不被过载或损坏。
综上所述，电阻是电路中不可或缺的元件之一，不同类型的电阻都有着特定的用途和优势，选择适合的电阻可以有效地提高电路的性能和可靠性。
- 1 -。
贴片电阻的材料
贴片电阻的材料
贴片电阻的主要材料是炭膜和金属膜。
炭膜电阻采用炭粉与聚合物混合成薄膜，然后通过精确的切割和蚀刻工艺制成电阻元件。
它具有良好的电阻稳定性、低噪音、良好的频率特性和较高的功率容量。
金属膜电阻使用金属材料（如镍铬合金）在陶瓷基片上蒸镀成薄膜，然后通过光刻工艺和腐蚀工艺制成电阻元件。
金属膜电阻具有高精度、低温漂移、高稳定性和良好的频率特性。
除了炭膜和金属膜，还有其他材料如厚膜电阻（通过压印或喷涂工艺制成）、薄膜电阻（通过化学气相沉积或物理气相沉积工艺制成）等。
这些材料的选择取决于电阻元件的要求和应用领域。
精密电阻
山东航天正和电子有限公司 精密电阻何为精密电阻，一般指精度高（万分之一以上）、温漂低（10ppm 以下）及长期稳定性（年变化率小于50ppm ）。
从品种上讲可以有金属膜电阻、线绕电阻、金属箔电阻。
但从整体指标上看，金属箔电阻明显要比其它几类电阻精密得多。
第一只金属箔电阻是1962年由物理学家 Felix Zandman 博士发明的，在随后发展的五十多年间，金属箔电阻在要求高精度、高稳定性、高可靠性的应用方面远远超越其他电阻技术，满足了各种行业的高端应用需求，如航空航天、军用装备、精密测量、医疗设备等领域。
目前世界上有三家公司掌握着这种电阻的生产技术，分别是以色列的Vishay （威世精密测量集团，包括被Vishay 收购的AE ）、中国的山东航天正和电子有限公司（原济宁元器件三厂）、中国的北京718友晟电子有限公司（原北京718厂）。
从金属箔电阻的整体技术水平上来说，威士精密测量集团占有绝对的优势。
尤其是新研发的Z-Foil 金属箔电阻技术，使各项技术指标又有了大幅提高，如在-55℃～+125℃温度范围内、+25℃参考温度下，Z 箔电阻具有±0.2 ppm/°C 典型TCR 。
下面讲一讲其作为精密电阻的一些主要技术参数⏹ 温度系数(TCR)● ±5 ppm/ºC 典型(-55 ºC to +125 ºC, +25 ºC ref.)⏹ 额定功率● 1Wat +125 ºC⏹ 负载寿命稳定性: ±0.005 % (50ppm) at +70 ºC, 5000 小时⏹ 精度: 0.005 % (十万分之五)⏹ 阻值范围: 0.5Ω to 1 M Ω⏹ 静电放电负荷 (ESD) 至少25, 000 V⏹ 无感无容设计⏹ 上升时间: 1 ns 无振铃⏹ 热稳定时间< 1 sec (常规阻值的稳态值在10ppm 以内)⏹ 电流噪声: 0.010 μV (RMS)/Volt 加载电压(< - 40 dB)⏹ 热EMF: 0.05 µV/ºC⏹ 电压系数: < 0.1 ppm/V在图是一无封装外壳的金属箔电阻，阻值是由覆着在基板上的金属箔经过激光刻蚀形成的。
厚膜电阻和金属膜电阻
厚膜电阻和金属膜电阻引言电阻是电学中常见的一个基本元件，用于控制电流的流动和调节电路的性能。
厚膜电阻和金属膜电阻是常用的两种电阻类型，它们在电子元器件中具有重要的应用。
本文将深入探讨厚膜电阻和金属膜电阻的特点、制造工艺、性能比较以及应用领域等方面的内容。
一、厚膜电阻1. 厚膜电阻的概念厚膜电阻是指将厚度在几个微米至数十微米之间的电阻膜沉积在非导电材料的基底上制成的电阻元件。
其特点是具有较高的电阻值，广泛应用于各类电子电路中。
厚膜电阻的制作工艺相对简单，成本较低，能够满足大批量生产的需求。
2. 厚膜电阻的制作工艺厚膜电阻的制作主要包括以下几个步骤： - 基底制备：选择非导电材料作为基底，如陶瓷、玻璃等。
基底的表面需要进行特殊处理，以提高膜层的附着力。
- 电阻膜的沉积：利用溶液或气相传送的方法，在基底表面沉积电阻膜，如采用丝网印刷、喷涂、蒸镀等技术。
沉积的膜层的厚度可以通过控制沉积时间和溶液浓度来实现。
- 烧结和热处理：将沉积的膜层进行烧结或热处理，使其结合更牢固，提高耐久性和稳定性。
- 电阻值调整：通过控制电阻膜的厚度和尺寸，以及选择适当的电阻材料，可以实现不同的电阻值。
3. 厚膜电阻的特点厚膜电阻相比其他类型的电阻具有如下特点： - 较高的电阻值：厚膜电阻的电阻值范围广泛，可以达到几欧姆至几兆欧姆，适用于不同的电路应用。
- 较好的稳定性：经过烧结和热处理后的厚膜电阻具有较好的耐久性和稳定性，在长期使用中电阻值变化较小。
- 较低的温度系数：厚膜电阻的温度系数一般较低，可以在一定范围内适应温度变化的要求。
- 较低的成本：相比于金属膜电阻等其他类型的电阻，厚膜电阻的制作成本较低。
二、金属膜电阻1. 金属膜电阻的概念金属膜电阻是将金属薄膜沉积在基底上制成的电阻元件。
金属膜电阻具有较高的精度和稳定性，广泛应用于高精度电子设备中。
2. 金属膜电阻的制作工艺金属膜电阻的制作工艺相对较为复杂，包括以下步骤： - 基底制备：选择适当的基底材料，如硅、玻璃等，并进行表面处理以提高金属薄膜的附着力。
电阻的分类与特点
1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。
（1）金属膜电阻（型号：RJ）。
在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。
其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。
且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。
目前是组成电子电路应用最广泛的电阻之一。
常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。
（2）金属氧化膜电阻（型号：RY）。
在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。
该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。
但阻值范围窄，温度系数比金属膜电阻差。
（3）碳膜电阻（型号：RT）。
在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。
碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。
常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。
2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。
将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。
线绕电阻具有高稳定性、高精度、大功率等特点。
温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。
但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。
（2）精密合金箔电阻（型号：RJ）。
在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。
该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。
这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。
金属膜电阻,金属氧化膜电阻
金属膜电阻,金属氧化膜电阻金属膜电阻和金属氧化膜电阻是两种常见的薄膜材料电阻器件，具有许多优异的特性和应用潜力。
金属膜电阻由金属材料制成，具有稳定性好，温度系数小等优点，广泛应用于电子、通信、航空航天等领域。
而金属氧化膜电阻则是在金属表面氧化形成绝缘层后制成，具有更高的电阻率和较好的环境适应性，被广泛应用于传感器、测量仪器等领域。
金属膜电阻和金属氧化膜电阻在电子技术领域中都占据着重要地位。
金属膜电阻是一种基本被动元件，它的电阻大小由金属膜的长度、宽度和厚度决定，因此可以通过控制金属膜的加工工艺来实现不同的电阻值。
金属膜电阻具有很好的线性度和稳定性，能够在广泛的工作温度范围内保持稳定的电阻值，因此被广泛应用于电路中的电压分压、电流限制等功能。
金属氧化膜电阻则是在金属膜表面形成一层氧化膜后制成，氧化膜具有较高的电阻率和更好的环境适应性，使得金属氧化膜电阻能够在极端条件下工作。
金属氧化膜电阻具有较高的工作温度和较低的漏电流，适用于需要高精度的电阻测量和稳定性要求高的场合。
因此，金属氧化膜电阻被广泛应用于传感器、测量仪器等领域，是实现高精度电路的重要组成部分。
金属膜电阻和金属氧化膜电阻的制备工艺对其性能和应用有着重要的影响。
金属膜电阻的制备通常采用物理气相沉积、溅射等技术，通过控制工艺参数和膜的结构来实现对电阻值的调控。
而金属氧化膜电阻则需要在金属膜表面形成一层氧化膜，氧化膜的厚度和性质对电阻的稳定性和环境适应性有重要影响，因此氧化工艺的优化对于金属氧化膜电阻的性能至关重要。
在金属膜电阻和金属氧化膜电阻的研究中，人们还不断探索新的材料和技术，以实现更高的性能和更广泛的应用。
近年来，一些具有特殊功能的金属膜电阻和金属氧化膜电阻相继问世，如可调电阻、高温电阻等，为电子技术的发展带来了新的机遇。
总的来说，金属膜电阻和金属氧化膜电阻作为常见的薄膜材料电阻器件，在电子技术领域具有重要的应用价值。
它们具有稳定性好、温度系数小、环境适应性强等优点，为电路设计和研发提供了有力支撑。
电阻的材料和特性
电阻的材料和特性电阻是电子元件中常见的一种被动元件，广泛应用于电路中。
它的存在使电流受到限制，起到调节和控制电流的作用。
电阻的材料和特性对于电流的流动和电路的正常工作起着重要的影响。
本文将探讨电阻的材料和特性，并解释它们在电路中的作用和影响。
一、电阻的材料电阻的材料多种多样，常见的有碳膜电阻、金属膜电阻、金属氧化物电阻、线圈电阻等。
其中，碳膜电阻被广泛应用于电子产品中，主要由碳元素制成，具有体积小、价格低廉等优点。
金属膜电阻由金属膜制成，具有高精度、稳定性好等特点。
金属氧化物电阻是以金属氧化物为主要成分，能够在高温环境下工作，具有承受高功率和长寿命的特性。
线圈电阻由金属线绕成，主要用于高功率电路。
二、电阻的特性1. 阻值：电阻的阻值是指电阻对电流的限制能力。
其数值由电阻的材料和尺寸决定。
阻值越大，对电流的限制能力就越强。
2. 精度：电阻的精度是指电阻值与标称值之间的偏差。
精度高的电阻能够提供更准确的电阻值，对于一些对电流精度要求较高的电路非常重要。
3. 温度系数：电阻的温度系数是指电阻阻值随温度变化的程度。
温度系数可正可负，常见的有正温度系数和负温度系数。
正温度系数表示随温度升高电阻值增加，负温度系数表示随温度升高电阻值减小。
温度系数的特性决定了电阻能否在不同的温度环境下稳定工作。
4. 功率耐受度：电阻的功率耐受度是指电阻能够承受的最大功率。
功率耐受度越高，说明电阻在工作时能够承受更大的电功率，不易受损。
三、电阻在电路中的作用和影响电阻在电路中起到了调节和控制电流的作用。
不同阻值的电阻可以将电流限制在一定范围内，保护其他电子元件不受高电流烧坏。
电阻还可以用于改变电路的电压和电流大小，如分压电阻、限流电阻等。
此外，电阻的材料和特性也会对电路的性能产生影响。
如电阻的精度决定了电路的工作精度，温度系数决定了电路在不同温度环境下的性能稳定性。
正确选择和应用电阻，可以保证电路的正常工作，提高整个电子设备的可靠性和性能。
电阻种 类及应用
电阻种类及应用电阻是电路中常见的元件之一，用于控制电流的大小和限制电路的功率。
根据电阻的特性和材料，可以分为多种类型的电阻。
下面将介绍一些常见的电阻种类及其应用。
1. 碳膜电阻：碳膜电阻是一种采用印刷方式在陶瓷基片上制作的电阻。
它具有体积小、价格便宜的优点，主要用于一般的低功率应用，如电子设备的电压分压、电流限制和消耗功率等。
2. 金属膜电阻：金属膜电阻是在陶瓷基片上镀上金属膜形成的电阻。
它具有较高的精度和稳定性，广泛应用于精密仪器仪表、工业自动化控制和各类高精度电子设备中。
3. 电感电阻：电感电阻是由线圈中的线圈电感和其自身电阻组成的。
它广泛应用于滤波电路、共振电路、变频电路和功率电路中，用于限制电流、分离信号和改变信号特性等。
4. 变压器电阻：变压器电阻是一种变阻器，可以通过改变电流或电压的大小来改变电路的特性。
它常用于实验室、工业设备和电源调节器中，用于调节电流和电压以达到所需的功率和电压。
5. 热敏电阻：热敏电阻是一种根据温度的变化而改变电阻值的元件。
它具有灵敏度高、响应速度快的特点，广泛应用于温度测量、温度补偿和温度控制等领域。
6. 铁氧体电阻：铁氧体电阻是一种利用铁氧体材料具有的磁性和电阻性质制成的电阻。
它具有高频带通和滤波的功能，广泛应用于无线通信、雷达系统、无线电设备和电子测量仪器等领域。
7. 光敏电阻：光敏电阻是一种依据光照强度变化而改变电阻值的元件。
它通常由导电性很强的半导体材料制成，广泛应用于光敏电路、光电测量、光控制开关和自动亮度调节等领域。
这只是一部分常见的电阻种类及其应用，还有一些其他类型的电阻，如电容性电阻、电力电阻、网络电阻等。
不同类型的电阻在电路中起到不同的作用，能够满足不同的需求。
在实际应用中，需要根据具体的电路设计和要求选择合适的电阻类型及其参数。
高精度金属膜电阻
高精度金属膜电阻
高精度金属膜电阻是一种精确测量电阻值的器件，通常用于各种电路和精密仪器中。
它们有能够提供稳定、精确和可靠的电阻值的特性。
这些电阻通常采用金属薄膜技术制造，其中金属薄膜被沉积或覆盖在陶瓷或玻璃基板上，并通过精确的工艺加工来实现所需的电阻值。
以下是一些关于高精度金属膜电阻的特点和应用：
1. 高精度和稳定性：这些电阻器提供非常精确的电阻值，并且在温度变化或长期使用中能保持稳定性。
2. 低温漂移：与其他类型的电阻器相比，金属膜电阻器通常具有较低的温度漂移，这意味着在不同温度下，其电阻值变化较小。
3. 精密仪器和测量仪表：由于其高精度和稳定性，这些电阻器常用于各种需要准确测量电阻的仪器和设备中，如多用途测量仪器、精密电子设备等。
4. 精密电路：在需要高精度、稳定电阻的电路中，例如放大器、传感器、精密控制系统等，常常会采用高精度金属膜电阻器。
在选择高精度金属膜电阻器时，通常会考虑其额定功率、额定电阻值、温度系数、精度等参数，并确保选用符合要求的型号和规格，以满足具体应用的需求。
金属膜电阻特点范文
金属膜电阻特点范文1.高稳定性：金属膜电阻具有较高的稳定性，可以在广泛的温度范围内保持恒定的电阻值。
这使得金属膜电阻特别适用于要求精确和稳定的电路中，如精密仪器、测量设备等。
2.低温漂移：金属膜电阻在工作温度下具有较低的温度漂移特性。
温度漂移是指电阻值随温度变化而发生的变化。
金属膜电阻能够减小这种温度漂移，从而提高精度和稳定性。
3.高精度：金属膜电阻的工艺制造技术较为成熟，可以实现高精度的电阻值。
一般来说，金属膜电阻的精度可以达到1%或更高，较其他类型的电阻元件具有更高的精度。
4.宽电阻范围：金属膜电阻可以根据需要制造不同阻值的电阻器，从几个欧姆到几十兆欧姆不等。
这使得金属膜电阻适用于各种应用场景，包括低阻值的大功率电路和高阻值的传感器电路等。
5.耐高温性：金属膜电阻能够在较高的温度下工作，通常可在150℃或更高的温度下保持正常工作。
这使得金属膜电阻适用于高温环境下的电路设计，如汽车电子、航空航天等领域。
6.耐腐蚀性：金属膜电阻通常使用不锈钢或镍铬合金制造，具有较好的耐腐蚀性能。
这使得金属膜电阻能够在潮湿、腐蚀性环境下长时间工作。
7.快速响应：金属膜电阻的响应速度相对较快，可以快速地响应电路中的变化。
这使得金属膜电阻适用于要求高频率响应的应用，如通信设备、高速计算机等。
总之，金属膜电阻通过其高稳定性、低温漂移、高精度、宽电阻范围、耐高温性、耐腐蚀性和快速响应等特点，成为了电子电路中常用的元件之一、其优越的性能使其能够适用于各种应用场景，包括消费电子、工业控制、医疗设备等领域。
国巨电阻标签详解
国巨电阻标签详解一、国巨电阻品牌简介国巨电阻，成立于1977年，是一家拥有超过40年历史的台湾知名电阻制造商。
国巨电阻致力于为客户提供高品质、高稳定性电阻产品，以其优良的性能和精湛的工艺赢得了广泛的市场认可。
二、国巨电阻产品分类与特点国巨电阻产品线丰富，包括碳膜电阻、金属膜电阻、薄膜电阻、厚膜电阻、功率电阻等多种类型。
其产品具有以下特点：1.高精度：国巨电阻产品精度可达±0.01%，满足高精度需求。
2.高稳定性：国巨电阻具有优异的温度系数和老化性能，保证了电阻值的长期稳定。
3.宽电压范围：国巨电阻可承受电压范围广泛，适用于各种电压环境。
4.可靠性强：国巨电阻采用高品质材料和精湛工艺制造，具有良好的抗干扰性能和抗氧化性能。
5.应用范围广：国巨电阻广泛应用于电子设备、仪器仪表、通讯设备、家电等领域。
三、国巨电阻标签含义与解读国巨电阻标签上通常包含以下信息：1.电阻值：电阻标签上会标注电阻值，单位为欧姆（Ω）。
2.功率：电阻标签上会标注功率，单位为瓦特（W）。
3.精度：电阻标签上会标注精度，如±0.01%。
4.温度系数：电阻标签上会标注温度系数，表示电阻值随温度变化的程度。
5.封装类型：电阻标签上会标注封装类型，如0603、0805等。
6.品牌：电阻标签上会标注品牌，如国巨（Yageo）。
四、选购国巨电阻注意事项1.根据实际需求选择合适类型的电阻。
2.注意电阻的功率、精度、温度系数等参数，确保符合使用要求。
3.考虑电阻的稳定性，长期使用不会出现性能下降。
4.选购时关注封装类型，以便于安装和使用。
5.选择正规渠道购买，确保购买到正品国巨电阻。
五、国巨电阻应用领域及优势1.电子设备：国巨电阻广泛应用于各种电子设备中，如智能手机、平板电脑、电视等。
2.通讯设备：国巨电阻在通讯设备中具有优异的表现，如基站、路由器等。
3.仪器仪表：国巨电阻用于仪器仪表，可确保测量结果的准确性。
4.家电领域：国巨电阻在家电产品中有广泛应用，如冰箱、洗衣机、空调等。
金属膜_melf_电阻_0102_解释说明以及概述
金属膜melf 电阻0102 解释说明以及概述1. 引言1.1 概述在现代电子设备制造中，金属膜MELF (Metal Electrode Leadless Face) 电阻是一种常见的元器件。
它具有小型化、高精度和稳定性等特点，在广泛的应用领域有着重要的地位。
本文将对金属膜MELF 电阻进行解释说明及概述，从物理特性、应用领域到规格以及常见问题与注意事项等方面进行详细介绍，以帮助读者更好地了解和使用这一关键元器件。
1.2 文章结构本文共分为五个部分。
首先是引言部分，包括概述、文章结构和目的；其次是金属膜MELF 电阻的解释说明和物理特性；然后是针对规格的讨论，深入探究其定义和标准、特点与优势以及应用案例；接下来是解决常见问题与注意事项，包括针对常见问题提供的解答、使用时需要注意的事项以及维护与保养方法；最后是结论与展望部分，总结论文内容，并展望金属膜MELF 电阻未来的发展前景，并提出研究方向建议。
1.3 目的本文的目的是全面介绍金属膜MELF 电阻，包括其解释说明、物理特性、应用领域、规格定义和标准、特点与优势以及应用案例等方面的内容，同时解决读者在使用过程中可能遇到的常见问题，并提供相应的注意事项和维护保养方法。
最后，通过对金属膜MELF 电阻未来发展前景和研究方向进行展望，希望能为相关领域的研究人员提供一些建议。
2. 金属膜melf 电阻:2.1 解释说明:金属膜MELF 电阻是一种表面贴装器件，用于电子电路中，常用于限流、分压和过滤等应用。
MELF 是Metal Electrode Leadless Face 结构的简称，它在设计上采用了无引线的结构，使得其具备更好的功率容量、低感性和超高频特性。
2.2 物理特性:金属膜MELF 电阻的主体部分由一层金属薄膜组成，通常为镍铬或镍铬合金，在精密印刷工艺下均匀沉积在陶瓷基体上。
这种结构使得金属膜MELF 电阻具有较高的精度和稳定性。
此外，金属膜具有较低的温度系数、优异的耐久性以及对湿度和振动等环境因素的良好适应能力。
合金电阻1r5m
合金电阻1r5m
合金电阻1r5m中的1r指的是阻值为1欧姆，5m指的是长度为5毫米。
合金电阻是一种金属膜电阻，由合金粉和金属箔膜制成。
它具有低阻值、高精度、高稳定性和高可靠性等特点，常用于电路中的电流采样、分压、限流等。
合金电阻的阻值通常用三位数字表示，前两位数字表示有效数字，第三位数字表示倍率。
因此，1r5m 表示的阻值为1.5欧姆。
在实际应用中，合金电阻的阻值和精度会受到多种因素的影响，如温度、湿度、电流、电压等。
因此，在选择和使用合金电阻时，需要考虑其工作环境和应用需求，选择合适的型号和规格，并注意使用方法和注意事项，以确保电路的稳定性和可靠性。
电阻分类介绍
1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。
（1）金属膜电阻（型号：RJ）。
在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。
其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。
且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。
目前是组成电子电路应用最广泛的电阻之一。
常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。
（2）金属氧化膜电阻（型号：RY）。
在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。
该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。
但阻值范围窄，温度系数比金属膜电阻差。
（3）碳膜电阻（型号：RT）。
在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。
碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。
常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。
2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。
将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。
线绕电阻具有高稳定性、高精度、大功率等特点。
温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。
但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。
（2）精密合金箔电阻（型号：RJ）。
在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。
该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。
这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。
金属模电阻的额定功率
金属模电阻的额定功率电阻是电子电路中非常重要的元件之一，它的作用是通过自身产生热量来消耗输入电流，从而控制电路中的电压和电流。
而金属膜电阻则是电阻中的一种，它具有高精度、高稳定性、低温度系数等优点，因此在许多高精度电子设备中得到广泛应用。
在选择金属膜电阻时，额定功率是一个非常重要的参数。
额定功率是指电阻在正常工作时所能承受的最大功率。
如果在实际使用中，电阻所承受的功率超过其额定功率，就会导致电阻过热，甚至烧坏。
因此，选择合适的额定功率对于保证电阻的正常工作和电子设备的可靠性非常重要。
金属膜电阻的额定功率通常由电阻的几何尺寸、材料、散热条件等因素决定。
一般来说，电阻的额定功率可以通过查看产品规格书或制造商提供的技术规格表来确定。
在这些资料中，制造商会给出不同规格的金属膜电阻的额定功率值。
在选择金属膜电阻的额定功率时，需要考虑以下几个因素：1.电路的工作电压和电流：在电路中，电阻需要承受的电压和电流是确定其功率消耗的重要因素。
因此，选择额定功率时需要考虑电路的工作电压和电流。
通常情况下，电阻的额定功率应该大于其在电路中可能承受的最大功率。
2.电阻的散热条件：电阻的散热条件对其额定功率也有很大影响。
如果电阻的散热条件不好，其热量无法及时散去，会导致温度升高，从而影响其性能和使用寿命。
因此，在选择额定功率时需要考虑电路的散热条件。
3.电阻的尺寸和材料：不同尺寸和材料的电阻具有不同的热容量和热导率，因此其额定功率也会有所不同。
在选择额定功率时需要考虑电阻的尺寸和材料。
4.电路的可靠性要求：不同的应用场景对电路的可靠性要求有所不同。
在某些高可靠性应用场景中，需要选择更高额定功率的电阻以保证其正常工作和稳定性。
综上所述，金属模电阻的额定功率是一个非常重要的参数，它直接影响到电阻的工作性能和使用寿命。
在选择额定功率时需要考虑电路的工作电压和电流、电阻的散热条件、尺寸和材料以及电路的可靠性要求等因素。
只有选择合适的额定功率，才能保证电阻的正常工作和电子设备的可靠性。
高精密电流采样电阻
高精密电流采样电阻
高精密电流采样电阻是一种能够精确测量电流的电子元件，通常用于电路中的电流监测、保护和控制等方面。
这种电阻具有高精度、低温漂、高稳定性等特点，能够准确地测量电流的大小和方向，并将其转化为可读的电信号输出。
高精密电流采样电阻的精度通常可以达到 0.1%或更高，温度系数也非常低，通常在几十 ppm/℃以内，能够保证在不同温度环境下的稳定性和准确性。
此外，高精密电流采样电阻还具有良好的线性度和频率响应特性，能够在宽频率范围内保持稳定的性能。
它通常采用金属膜或金属箔等材料制成，具有良好的耐腐蚀性和耐磨性，能够在恶劣的环境下长期稳定工作。
高精密电流采样电阻广泛应用于电子仪器、医疗设备、工业控制、电动汽车等领域，对于保证电路的稳定性和可靠性具有重要作用。
高精度直插电阻
高精度直插电阻高精度直插电阻是一种常见的电子元件，它在电路设计和实验中起着重要的作用。
本文将从以下几个方面介绍高精度直插电阻的特点、应用和选用注意事项。
一、高精度直插电阻的特点高精度直插电阻具有以下几个特点：1. 精度高：高精度直插电阻的精度通常可以达到0.01%甚至更高，能够满足对电阻值精度要求较高的应用场景。
2. 稳定性好：高精度直插电阻的温度系数和长期稳定性较低，能够在不同温度和环境条件下保持较稳定的电阻值。
3. 耐高温：高精度直插电阻通常采用金属膜电阻材料，具有较好的耐高温性能，能够在高温环境下长时间工作。
4. 低噪声：高精度直插电阻的噪声水平较低，适用于对噪声要求较高的应用场景。
5. 多种封装形式：高精度直插电阻可以采用不同的封装形式，如贴片封装、直插封装等，方便在不同的电路板上使用。
高精度直插电阻广泛应用于各种电子设备和电路中，主要用于以下几个方面：1. 电路校准：高精度直插电阻可以作为标准电阻，用于电路测试和校准，保证电路的精确度和准确性。
2. 电压和电流分压：高精度直插电阻可以作为分压电阻，用于测量和调节电压和电流信号，保证电路的稳定性和精度。
3. 模拟信号处理：高精度直插电阻可以用于模拟信号的滤波、放大和衰减等处理，提高信号的质量和精度。
4. 传感器电路：高精度直插电阻在传感器电路中常用于调节传感器的输出电压和电流，提高传感器的灵敏度和精度。
5. 自动化控制：高精度直插电阻在自动化控制系统中广泛应用，用于测量和控制各种参数，保证系统的稳定性和精确性。
三、高精度直插电阻的选用注意事项在选用高精度直插电阻时，需要注意以下几个问题：1. 精度要求：根据实际应用需求确定电阻的精度要求，选择合适的精度等级。
2. 温度系数：根据工作环境的温度变化范围，选择合适的温度系数，以保证电阻值的稳定性。
3. 功率容量：根据电路中电阻的功率消耗，选择合适的功率容量，以防止电阻过热损坏。
4. 封装形式：根据电路板的尺寸和安装方式，选择合适的封装形式，方便安装和布局。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子知识日前，Vishay Intertechnology, Inc.宣布，推出采用2012和4527外形尺寸的新系列表面贴装的高精度、高稳定性金属膜电阻--- PSF系列。
该系列电阻具有±5 ppm/℃的极低温度系数和0.01%的容差，在各种环境条件下均具有优异的稳定性。
PSF器件是Vishay的轴向引线PTF系列电阻的表面贴装版本，为精密测试和测量系统，以及军工、航天和工业设备和仪表中的高精度应用进行了优化。
PSF2012的尺寸为0.200英寸x 0.125英寸(5.08mmx 3.18mm)，厚度为0.096英寸(2.44 mm)，功率等级为0.125W，工作电压为200V。
PSF4527的尺寸为0.455英寸x 0.275英寸(11.56mmx6.98mm)，厚度为0.167英寸(4.24 mm)，具有0.25W的功率等级和300V的工作电压。
器件具有规范的包覆式接头，避免由于热膨胀系数不同而导致焊锡圆角破裂的风险，坚固耐用的模压密封优化了恶劣环境中的产品性能。
电阻工作温度范围：-55℃～+150℃。
器件规格表：IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为：在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构；提供比结构化方法更快仿真速度；可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括：串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况；模型可以免费从半导体厂商处获取，用户无需对模型付额外开销；兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为：在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构；提供比结构化方法更快仿真速度；可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括：串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况；模型可以免费从半导体厂商处获取，用户无需对模型付额外开销；兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为：在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构；提供比结构化方法更快仿真速度；可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括：串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况；模型可以免费从半导体厂商处获取，用户无需对模型付额外开销；兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为：在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构；提供比结构化方法更快仿真速度；可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括：串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况；模型可以免费从半导体厂商处获取，用户无需对模型付额外开销；兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为：在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构；提供比结构化方法更快仿真速度；可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括：串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况；模型可以免费从半导体厂商处获取，用户无需对模型付额外开销；兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作：获取有关芯片驱动器和接收器原始信息源；获取一种将原始数据转换为IBIS格式方法；提供用于仿真可被计算机识别布局布线信息；提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
