电子管功放的整机复调及故障检测

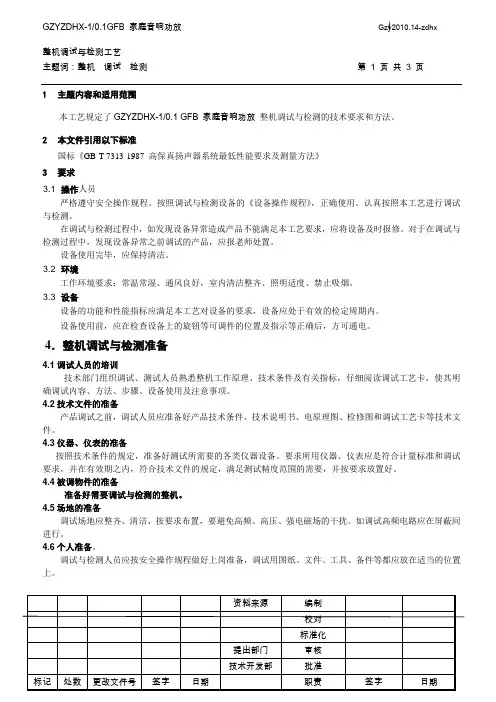

家庭音响功放整机调试与检测工艺.
1主题内容和适用范围本工艺规定了GZYZDHX-1/0.1 GFB 家庭音响功放整机调试与检测的技术要求和方法。
2本文件引用以下标准国标《GB-T 7313-1987 高保真扬声器系统最低性能要求及测量方法》3要求3.1 操作人员严格遵守安全操作规程。
按照调试与检测设备的《设备操作规程》，正确使用。
认真按照本工艺进行调试与检测。
在调试与检测过程中，如发现设备异常造成产品不能满足本工艺要求，应将设备及时报修。
对于在调试与检测过程中，发现设备异常之前调试的产品，应报老师处置。
设备使用完毕，应保持清洁。
3.2 环境工作环境要求：常温常湿、通风良好，室内清洁整齐、照明适度、禁止吸烟。
3.3 设备设备的功能和性能指标应满足本工艺对设备的要求，设备应处于有效的检定周期内。
设备使用前，应在检查设备上的旋钮等可调件的位置及指示等正确后，方可通电。
4．整机调试与检测准备4.1调试人员的培训技术部门组织调试、测试人员熟悉整机工作原理、技术条件及有关指标，仔细阅读调试工艺卡，使其明确调试内容、方法、步骤、设备使用及注意事项。
4.2技术文件的准备产品调试之前，调试人员应准备好产品技术条件、技术说明书、电原理图、检修图和调试工艺卡等技术文件。
4.3仪器、仪表的准备按照技术条件的规定，准备好测试所需要的各类仪器设备。
要求所用仪器、仪表应是符合计量标准和调试要求，并在有效期之内，符合技术文件的规定，满足测试精度范围的需要，并按要求放置好。
4.4被调物件的准备准备好需要调试与检测的整机。
4.5场地的准备调试场地应整齐、清洁、按要求布置，要避免高频、高压、强电磁场的干扰。
如调试高频电路应在屏蔽间进行。
4.6个人准备。
调试与检测人员应按安全操作规程做好上岗准备，调试用图纸、文件、工具、备件等都应放在适当的位置上。
5．调试安全操作规程5. 1测试环境的安全措施：无裸露的带电导体（如电源线、插头、电源开关等）。
5. 2 测试仪器的安全措施：①仪器及附件的金属外壳应接地良好。

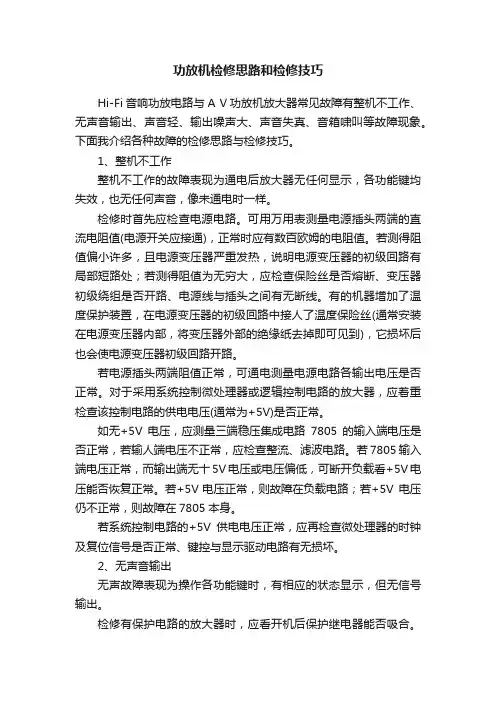

功放机检修思路和检修技巧
功放机检修思路和检修技巧Hi-Fi音响功放电路与A V功放机放大器常见故障有整机不工作、无声音输出、声音轻、输出噪声大、声音失真、音箱啸叫等故障现象。
下面我介绍各种故障的检修思路与检修技巧。
1、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。
检修时首先应检查电源电路。
可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。
若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。
有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。
若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。
对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压(通常为+5V)是否正常。
如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输人端电压不正常，应检查整流、滤波电路。
若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。
若+5V电压正常，则故障在负载电路；若+5V 电压仍不正常，则故障在7805本身。
若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。
2、无声音输出无声故障表现为操作各功能键时，有相应的状态显示，但无信号输出。
检修有保护电路的放大器时，应看开机后保护继电器能否吸合。
若继电器无动作，应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。
若中点输出电压偏移或过流检测电压异常，说明功率放大电路有故障，应检查正、负电源是否正常。
若正、负电压不对称，可将正、负电源的负载电路断开，以判断是电源电路本身不正常还是功放电路有故障所致。

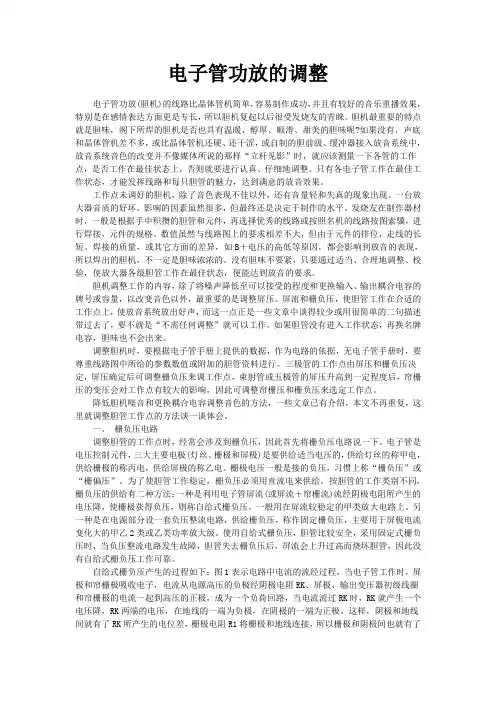

电子管功放的调整
电子管功放的调整电子管功放(胆机)的线路比晶体管机简单，容易制作成功，并且有较好的音乐重播效果，特别是在感情表达方面更是专长，所以胆机复起以后很受发烧友的青睐。
胆机最重要的特点就是胆味，阁下所焊的胆机是否也具有温暖、醇厚、顺滑、甜美的胆味呢?如果没有，声底和晶体管机差不多，或比晶体管机还硬、还干涩，或自制的胆前级、缓冲器接入放音系统中，放音系统音色的改变并不像媒体所说的那样“立杆见影”时，就应该测量一下各管的工作点，是否工作在最佳状态上，否则就要进行认真、仔细地调整。
只有各电子管工作在最佳工作状态，才能发挥线路和每只胆管的魅力，达到满意的放音效果。
工作点未调好的胆机，除了音色表现不佳以外，还有音量轻和失真的现象出现。
一台放大器音质的好坏，影响的因素虽然很多，但最终还是决定于制作的水平。
发烧友在制作器材时，一般是根据手中积攒的胆管和元件，再选择优秀的线路或按照名机的线路按图索骥，进行焊接，元件的规格、数值虽然与线路图上的要求相差不大，但由于元件的排位，走线的长短、焊接的质量，或其它方面的差异，如B＋电压的高低等原因，都会影响到放音的表现，所以焊出的胆机，不一定是胆味浓浓的。
没有胆味不要紧，只要通过适当、合理地调整、校验，使放大器各级胆管工作在最佳状态，便能达到放音的要求。
胆机调整工作的内容，除了将噪声降低至可以接受的程度和更换输入、输出耦合电容的牌号或容量，以改变音色以外，最重要的是调整屏压、屏流和栅负压，使胆管工作在合适的工作点上，使放音系统放出好声，而这一点正是一些文章中谈得较少或用很简单的二句描述带过去了，要不就是“不需任何调整”就可以工作。
如果胆管没有进入工作状态，再换名牌电容，胆味也不会出来。
调整胆机时，要根据电子管手册上提供的数据，作为电路的依据，无电子管手册时，要尊重线路图中所给的参数数值或附加的胆管资料进行。
三极管的工作点由屏压和栅负压决定，屏压确定后可调整栅负压来调工作点，束射管或五极管的屏压升高到一定程度后，帘栅压的变压会对工作点有较大的影响，因此可调整帘栅压和栅负压来选定工作点。

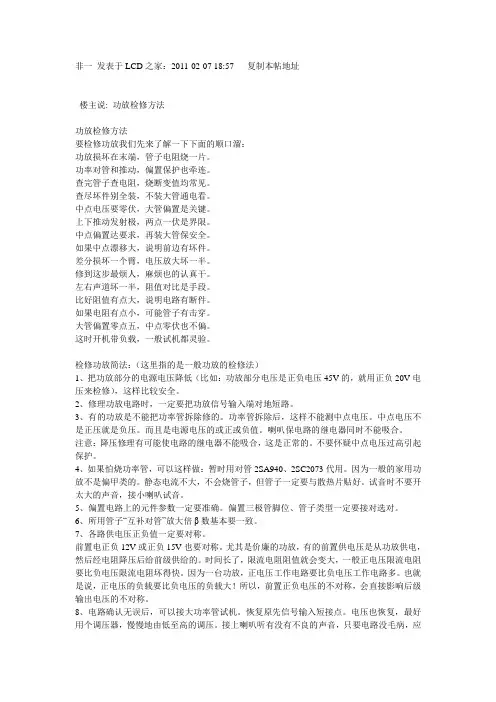

功放检修方法文档
非一发表于LCD之家：2011-02-07 18:57 复制本帖地址楼主说: 功放检修方法功放检修方法要检修功放我们先来了解一下下面的顺口溜：功放损坏在末端，管子电阻烧一片。
功率对管和推动，偏置保护也牵连。
查完管子查电阻，烧断变值均常见。
查尽坏件别全装，不装大管通电看。
中点电压要零伏，大管偏置是关键。
上下推动发射极，两点一伏是界限。
中点偏置达要求，再装大管保安全。
如果中点漂移大，说明前边有坏件。
差分损坏一个臂，电压放大坏一半。
修到这步最烦人，麻烦也的认真干。
左右声道坏一半，阻值对比是手段。
比好阻值有点大，说明电路有断件。
如果电阻有点小，可能管子有击穿。
大管偏置零点五，中点零伏也不偏。
这时开机带负载，一般试机都灵验。
检修功放简法：（这里指的是一般功放的检修法）1、把功放部分的电源电压降低（比如：功放部分电压是正负电压45V的，就用正负20V电压来检修），这样比较安全。
2、修理功放电路时，一定要把功放信号输入端对地短路。
3、有的功放是不能把功率管拆除修的。
功率管拆除后，这样不能测中点电压。
中点电压不是正压就是负压。
而且是电源电压的或正或负值。
喇叭保电路的继电器同时不能吸合。
注意：降压修理有可能使电路的继电器不能吸合，这是正常的。
不要怀疑中点电压过高引起保护。
4、如果怕烧功率管，可以这样做：暂时用对管2SA940、2SC2073代用。
因为一般的家用功放不是偏甲类的。
静态电流不大，不会烧管子，但管子一定要与散热片贴好。
试音时不要开太大的声音，接小喇叭试音。
5、偏置电路上的元件参数一定要准确。
偏置三极管脚位、管子类型一定要接对选对。
6、所用管子“互补对管”放大倍β数基本要一致。
7、各路供电压正负值一定要对称。
前置电正负12V或正负15V也要对称。
尤其是价廉的功放，有的前置供电压是从功放供电，然后经电阻降压后给前级供给的。
时间长了，限流电阻阻值就会变大，一般正电压限流电阻要比负电压限流电阻坏得快。
因为一台功放，正电压工作电路要比负电压工作电路多。

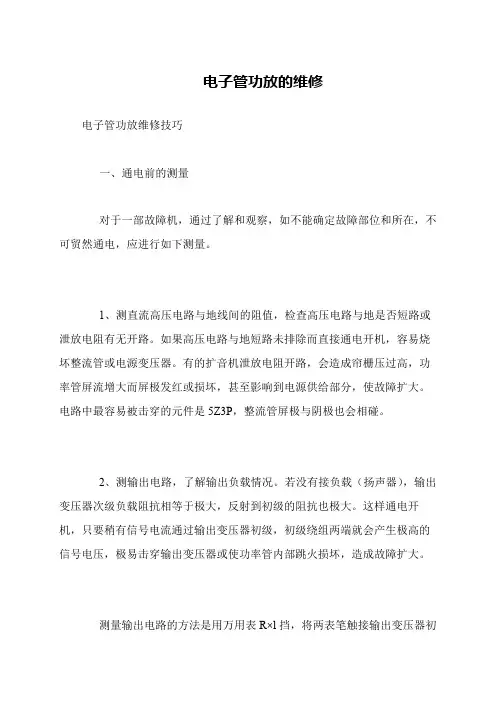

电子管功放的维修
电子管功放的维修
电子管功放维修技巧
一、通电前的测量
对于一部故障机，通过了解和观察，如不能确定故障部位和所在，不可贸然通电，应进行如下测量。
1、测直流高压电路与地线间的阻值，检查高压电路与地是否短路或泄放电阻有无开路。
如果高压电路与地短路未排除而直接通电开机，容易烧坏整流管或电源变压器。
有的扩音机泄放电阻开路，会造成帘栅压过高，功率管屏流增大而屏极发红或损坏，甚至影响到电源供给部分，使故障扩大。
电路中最容易被击穿的元件是5Z3P，整流管屏极与阴极也会相碰。
2、测输出电路，了解输出负载情况。
若没有接负载（扬声器），输出变压器次级负载阻抗相等于极大，反射到初级的阻抗也极大。
这样通电开机，只要稍有信号电流通过输出变压器初级，初级绕组两端就会产生极高的信号电压，极易击穿输出变压器或使功率管内部跳火损坏，造成故障扩大。
测量输出电路的方法是用万用表R×l挡，将两表笔触接输出变压器初。

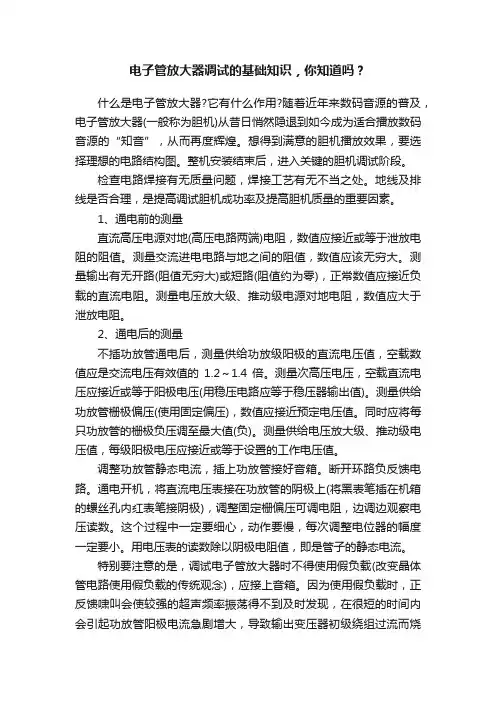

电子管放大器调试的基础知识，你知道吗？
电子管放大器调试的基础知识，你知道吗？什么是电子管放大器?它有什么作用?随着近年来数码音源的普及，电子管放大器(一般称为胆机)从昔日悄然隐退到如今成为适合播放数码音源的“知音”，从而再度辉煌。
想得到满意的胆机播放效果，要选择理想的电路结构图。
整机安装结束后，进入关键的胆机调试阶段。
检查电路焊接有无质量问题，焊接工艺有无不当之处。
地线及排线是否合理，是提高调试胆机成功率及提高胆机质量的重要因素。
1、通电前的测量直流高压电源对地(高压电路两端)电阻，数值应接近或等于泄放电阻的阻值。
测量交流进电电路与地之间的阻值，数值应该无穷大。
测量输出有无开路(阻值无穷大)或短路(阻值约为零)，正常数值应接近负载的直流电阻。
测量电压放大级、推动级电源对地电阻，数值应大于泄放电阻。
2、通电后的测量不插功放管通电后，测量供给功放级阳极的直流电压值，空载数值应是交流电压有效值的1.2～1.4倍。
测量次高压电压，空载直流电压应接近或等于阳极电压(用稳压电路应等于稳压器输出值)。
测量供给功放管栅极偏压(使用固定偏压)，数值应接近预定电压值。
同时应将每只功放管的栅极负压调至最大值(负)。
测量供给电压放大级、推动级电压值，每级阳极电压应接近或等于设置的工作电压值。
调整功放管静态电流，插上功放管接好音箱。
断开环路负反馈电路。
通电开机，将直流电压表接在功放管的阴极上(将黑表笔插在机箱的螺丝孔内红表笔接阴极)，调整固定栅偏压可调电阻，边调边观察电压读数。
这个过程中一定要细心，动作要慢，每次调整电位器的幅度一定要小。
用电压表的读数除以阴极电阻值，即是管子的静态电流。
特别要注意的是，调试电子管放大器时不得使用假负载(改变晶体管电路使用假负载的传统观念)，应接上音箱。
因为使用假负载时，正反馈啸叫会使较强的超声频率振荡得不到及时发现，在很短的时间内会引起功放管阳极电流急剧增大，导致输出变压器初级绕组过流而烧毁，同时功放管也因超过最大阳极耗散功率导致阳极发红。
电子管检测方法及其参数
电子管检测方法及其参数电子管检测方法一外观检查1．观察电子管顶部的颜色正常的电子管，其顶部的颜色是银色或黑色。
若顶部已变成乳白色或浅黑色，则说明该电子管已漏气或老化。
2．观察管内是否有杂物轻轻摇动或用手指轻弹电子管玻壳，再上下颠倒几下仔细观察内是否有碎片、白色氧化物、碎云母片等杂物。
若电子管内有杂物，则说明该管经过居中烈振动，其内部极间短路的可能性较大。
二用万用表检测1．测量灯丝电压用万用表R×1档，测量电子管的两个灯丝引脚的电阻值，正常值只有几欧姆。
若测得阻值为无穷大，则说明该电子管的灯丝已断。
2．检测电子管是否衰老通过用万用表测量电子管阴极的发射能力，即可判断出电子管是否衰老。
检测时，可单独为电子管的灯丝提供工作电压（其余各极电压均不加），预热2min 左右，用万用表R×100档，红表笔接电子管极阴，黑表笔接栅极（表内1.5V 电池相当于给电子管加上正偏栅压），测量栅、阴极之间的电阻值。
正常的电子管，栅、阴极之间的电阻值应小于3kΩ。
若测得电子管栅、阴极之间的阻值大于3kΩ，则说明该电子管已衰老。
该电阻值越大，电子管的衰老程度越严重。
电子管的主要参数有哪些电子管的主要参数有灯丝电压、灯丝电流、屏极电流、屏极内阻、屏极电压、帘栅极电压、极间电容、放大系数、电导、输出功率等。
（一）灯丝电压灯丝电压VF 是指电子管灯丝的额定工作电压。
不同结构和规格的电子管，其灯丝电压也不相同。
通常，电子二极管的灯丝电压为1.2V 或2.4V（双二极管），三极以上电子管的灯丝电压为6.3V、12.6V（复合管），部分直热式电子管、低内阻管、束射管等的灯丝电压还有2.5V、5V、6V、7.5V、10V、26.5V 等多种规格。
（二）灯丝电流灯丝电流IF 是指电子管灯丝的工作电流。
不同结构和规格的电子管，其灯丝电流也不同。
例如，同样是束射四极管，FU-7 的灯丝电流为0.9mA，而FU-13 的灯丝电流却为5A。
电子管功放的快速检修
电子管功放的快速检修
袁世琪
【期刊名称】《家庭电子（维修版）》
【年(卷),期】2004(000)006
【摘要】电子管功率放大器工作在高电压状态，与晶体管相比。
检修有所不同，检修时应首先弄清机器的使用情况，故障发生的前后过程和故障的表现特征等。
因为有的故障并非在功放内部，有的故障时有时无，有的要通电一段时间后才出现，还有的是使用不当等。
笔者在实践中，通过对功放通电前和通电后的几个关键部位的测量，能迅速找出故障点，从而提高了检修的速度。
在此作一简单介绍，供读者参考。
【总页数】2页(P44-45)
【作者】袁世琪
【作者单位】无
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.一款2×10w甲类电子管功放2×10w甲类电子管功放 [J], 程嘉豪
2.电子管功放的快速检修 [J], 袁世琪
3.OCTAVEV40SE合并式电子管功放 [J],
4.万元级的大功率单端电子管功放丽磁LM-508 IA [J], 尧辰;小路
5.智创激越音韵非凡 JOLIDA CONCERTO协奏曲KT120合并式电子管功放赏析[J], 战羽
因版权原因，仅展示原文概要，查看原文内容请购买。
功放机故障的检测与修理
功放机故障的检测与修理作者：糜长根来源：《中国教育技术装备》2007年第03期句容市教育装备与勤工俭学管理中心功放是指功率放大器，这里是指音频放大器, 常称扩音机，常见的有定压功放、AV功放等。
每所学校都有几台,天天用于广播操、会议的扩音。
虽然功放电路设计了多种保护措施,但是因种种原因还是会出现功放损坏的事故。
从本人的修理记录中显示,多数是大功率三极管烧坏。
现象是开机后机内有嗡嗡的声响，或无声响,（扬声器正常）,却无放大信号输出。
进一步判断,可将万用表置交流10V电压档，两表笔接在扩音机输出的两个端子上，在有信号输入时，音量控制在适当位置时，万用表表针无摆动,则功放无信号输出，说明功放已坏。
拆开机壳后首先要检查功放管是否损坏。
方法是断开功放管与主板的连接线，用万用表欧姆档测量功放管的三个极间电阻值，就可以知道功放管的好坏。
在原来位置,换上同型号的功放管后，一般就能修复。
但是在试机通电之前,一定要检测一下电源电压是否正常，以及无信号输入时功率放大级激励管的基极电压是否小于1.5V，否则会出现屡次烧坏后级大功率管事故。
下面将1台功放的修理过程与大家交流:某学校送来1台HSNP一I型50w扩音机,拆机壳后发现,4只大功率三极管中,2只为3DD102损坏,另外两只为3DD15D,这说明此台扩音机已被拆机修理过。
还发现集成稳压器7824已被SD401代替,对照电路图,还有几只电阻也被换过。
先将新的7824集成稳压器换去SD401,和将几只电阻恢复成原装阻值的电阻。
直观检查，电容器无凸顶，其它元器件未发现明显的烧焦的迹象后,断开大功率放大管，通电检测,前级供电电压为+24V,后级供电电压为+33V, 属正常。
测得4V9和4V10的b极点的电压都大于1.5V, 不正常。
从两只大功率三极管损坏的迹象来看,有可能是前级差分放大级输出不平衡,造成4只大功率管中的2只损坏的。
这时先测量第二级差分放大级的4V5和4V6的C极间电压是否为0V,实际测得电压不为零,这时调整差分放大管4V3和4V4的平衡电位器4W3,使4V5和4V6的C极间电压为0V。
电子管的调整
电子管的调整电子管功放(胆机)的线路比晶体管机简单，容易制作成功，并且有较好的音乐重播效果，特别是在感情表达方面更是专长，所以胆机复起以后很受发烧友的青睐。
胆机最重要的特点就是胆味，阁下所焊的胆机是否也具有温暖、醇厚、顺滑、甜美的胆味呢?如果没有，声底和晶体管机差不多，或比晶体管机还硬、还干涩，或自制的胆前级、缓冲器接入放音系统中，放音系统音色的改变并不像媒体所说的那样“立杆见影”时，就应该测量一下各管的工作点，是否工作在最佳状态上，否则就要进行认真、仔细地调整。
只有各电子管工作在最佳工作状态，才能发挥线路和每只胆管的魅力，达到满意的放音效果。
工作点未调好的胆机，除了音色表现不佳以外，还有音量轻和失真的现象出现。
一台放大器音质的好坏，影响的因素虽然很多，但最终还是决定于制作的水平。
发烧友在制作器材时，一般是根据手中积攒的胆管和元件，再选择优秀的线路或按照名机的线路按图索骥，进行焊接，元件的规格、数值虽然与线路图上的要求相差不大，但由于元件的排位，走线的长短、焊接的质量，或其它方面的差异，如B＋电压的高低等原因，都会影响到放音的表现，所以焊出的胆机，不一定是胆味浓浓的。
没有胆味不要紧，只要通过适当、合理地调整、校验，使放大器各级胆管工作在最佳状态，便能达到放音的要求。
胆机调整工作的内容，除了将噪声降低至可以接受的程度和更换输入、输出耦合电容的牌号或容量，以改变音色以外，最重要的是调整屏压、屏流和栅负压，使胆管工作在合适的工作点上，使放音系统放出好声，而这一点正是一些文章中谈得较少或用很简单的二句描述带过去了，要不就是“不需任何调整”就可以工作。
如果胆管没有进入工作状态，再换名牌电容，胆味也不会出来。
调整胆机时，要根据电子管手册上提供的数据，作为电路的依据，无电子管手册时，要尊重线路图中所给的参数数值或附加的胆管资料进行。
三极管的工作点由屏压和栅负压决定，屏压确定后可调整栅负压来调工作点，束射管或五极管的屏压升高到一定程度后，帘栅压的变压会对工作点有较大的影响，因此可调整帘栅压和栅负压来选定工作点。
FC-732F(10FT)电子管功放常见故障及维修
FC-732F(10FT)电子管功放常见故障及维修
齐爱梅;王纪发
【期刊名称】《电视技术》
【年(卷),期】2002(000)002
【摘要】@@ 由FC-732F电子管组成的线性功率放大器应用较为广泛,其故障现象及维修方法具有多样性.现将笔者多年使用维护电视发射机过程中积累的经验介绍给大家.
【总页数】3页(P34-35,50)
【作者】齐爱梅;王纪发
【作者单位】山西广播电视局技术中心,山西,太原,030012;山西广播电视局技术中心,山西,太原,030012
【正文语种】中文
【中图分类】TN94
【相关文献】
1.焊接与切割设备的使用和维修(十五)--ZX7系列逆变式直流弧焊机的功能和常见故障及检查维修 [J], 何立
2.小家电维修系列文章之三十六电熨斗常见故障维修技巧 [J], 王德沅
3.小家电维修系列文章之十三电饭煲常见故障维修技巧(上) [J], 王德沅
4.小家电维修系列文章之十四电饭煲常见故障维修技巧(下) [J], 王德沅
5.小家电维修系列文章之十五电火锅常见故障维修技巧(上) [J], 王德沅
因版权原因，仅展示原文概要，查看原文内容请购买。
电子管功放的业余调试
第三节电子管功放的业余调试全部安装焊接完毕后，应先将新装机与电路图仔细对照一遍，是否存在漏焊或接错之处，屏极与栅极之间的元件不可紧贴，导线不可平行，全部检查无误，即可开始进行初调。
对初装电子管功放机的朋友来说，由于电子管功放的工作电压比晶体管功放高得多，而且其金属底板即为负极，为防止疏忽而被电击，调试与测量时最好单手操作，切勿用另一只手扶住底板。
电源关断后，机内的高压滤波电容器内仍有储存的高压电荷，一旦触及电容引线会遭电击。
每次关断电源后，应将电容器正极通过低阻值电阻（直接对地短路会产生火花）对底板放电后，再检测其他部分元件。
调试前功放尚未进入正常工作状态，为保护音箱不致意外受损必须在输出端子上先接上假负载代替音箱，其阻值为8-16 Q /20W。
开机三分钟后，密切注视机内是否有跳火或冒烟等异常现象，所有零部件的温升是否正常。
1测量各级电压先测量电源变压器各档交流电压数值，全部测量无误后再测量直流高压。
初学者可先将万用表负极用鳄鱼夹与接地线或底板夹牢，再用正极表棒测量各级电压。
直流高压在轻载时应为交流高压的1.4倍左右。
测高压时先将万用表拨到直流500V档。
如交流高压为320V时，经桥式整流后在滤波电容器两端的直流高压应为440V左右。
2测量各电子管屏极电压图8 —14是测量各屏极电压示意图测量各屏极电压为简便起见，可按照图8—14进行。
准确的屏极电压数值,应为该电子管屏极与阴极之间的电压。
如功放管的屏极对地电压为400V左右，而阴极电阻对地的压降仅为数伏，故可忽略不计。
但对采用屏阴分割式倒相管来说，由于屏极与阴极的负载电阻均为22k Q，对地压降很大，故必须测量屏阴之间的电压才行。
3栅极负压的测量图8—15是功放管栅极负压测量示意图[21功放管的栅极负压是随着推动情号大小而变化的。
测量功放管自给栅负偏压时，必须在注入音频信号后测量。
准确的栅极负压值应为栅极与阴极之间的数值，由于功放管对地压降较小，往往可以忽略不计。
电子管功放调试
电子管功放调试
电子管功放
电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。
市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。
60年代以前，在声频领域占统治地位的一直是用电子管装置的各种音响设备，放大器也不例外。
60年代后期，特别是70年代，可说是电子管最不幸的年代。
由于其自身的缺点（体积大、功耗高等），使其渐成淘汰状态，尤其是在国内更是如此。
70年代末期，在国外电子管又开始活跃起来。
进入80年代电子管放大器越来越盛行。
特别是高音质的音源CD机发明后，随着制约电子管放大器的输出变压器技术的进步，电子管放大器能“中和”CD 唱机生硬的“数码声”，电子管放大器的地位在提高。
加之老年发烧友当年均领略过其优美的放声，它的复出首先得到了这些人的欢迎。
在国内外，电子管放大器有时甚至是一种身份的象征。
电子管功放调试要点
（1）通电前测量：直流高压电源对地（高压电容两端）电阻，数值应接近或等于泄放电阻的阻值。
测量交流进电电路与地间的阻值，数值应为无穷大。
测量输出有无开路（无穷大）或短路（阻值等于零）。
正常数值应接。
电子管放大器的调整与校声
电子管放大器的调整与校声作者：实用影音技术戴洪志欢迎访问e展厅展厅8 家庭影院/音响/耳机展厅耳机, 音箱, 音响, 迷你音响, 扬声器, ...一部电子管放大器组装完成，试音正常，还只是完成了工作量的一部分，要想出好声，还有大量细致的工作要做，那就是调试和校声，因为只有经过仔细、合理的调整、校验，使放大器各级放大管均工作在最佳的工作点上，并且再经过校声，使放大器的音色圆润，音乐感丰富，动态凌厉、频响宽阔，才会乐声细致、清澈、悦耳动听。
校声工作需要多花精力，需要的时间较长，甚至几个月才能完成，因此要有毅力，有耐心。
下面就谈谈电子管放大器的调试和校声的方法。
发烧友焊机时，一般是根据手中现有的元件，再选择优秀线路或照名机的线路按图索骥，进行焊接，元件的规格、数值虽然与线路图上的要求相差不大，甚至有的元件档次还要高级一些，但元件的排、走线的长短、焊接的质量，或其他方面的差异，如B+电压的高低，电流的大小等，都会影响放音的效果，所以焊出胆机不一定开声就靓，需要经过精心的调试，使各放大器工作在量佳的工作状态，才能充分发挥每只胆管和线路的魅力，达到满意的放音效果。
胆机的调整和校声的内容包括：将噪音、交流声降低到可以接受的水平；调整电子管的屏压、屏流和栅负压，使电子管工作在较佳的工作点上；更换级间耦合电容的容量和品牌，更换B+滤波电容的容量和品牌，甚至更换机内小信号线、电阻、电子管的品牌等，使放音系统放出好声。
关于交流声的消除方法，过去已有较多文章介绍，本文不再重复。
如果音量电位器开大后有“咝、咝”声，说明电路有激的现象，是元件排列、走线不合理引起的交连感应。
可拨动某些导线或元件听有无反应，要逐根引线，逐个元件的查找，然后改换位置消除感应。
当音量由位器开度小时放音系统并无噪音，但扭到某一位置时突然有噪音，过了这个位置再开大，噪音反而消失，这是输入部分的元件排列不合理造成的。
消除的办法是输入部分的元件重新排列，改变走线。
电子管功放制作技巧和要领.
电子管功放制作技巧和要领电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。
市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。
爱好者说得好：自己动手，丰衣足食”。
只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。
电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。
除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。
本章先对自制电子管功放的元件选配、安装程序、调试技巧及关键制作要领作一简要介绍。
当你胸有成竹，跃跃欲试时，就可以动手操作了。
第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。
因为，搭棚式接法的优点是布线可走捷径，使走线最近，达到合理布线。
另外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。
只要布局合理，易收到较好的效果。
图8—1为搭棚式接法示意图。
第二层第一层搭棚式接法一般将功放机内的各种元器件分为 3 —4层，安装元件的步骤是由下而上。
接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。
注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各放大级之间的耦合电容等元件；最上层则为以高压架空接法连接的阻容等元件。
高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。
二、关于一点接地一点接地，在电子管功放电路的布线中是一项值得重视的措施。
图8 —2为一点接地示意图。
对于输入级与电压放大级的元件接地问题尤为重要。
需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。
最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。
功放故障维修的常用方法
功放故障维修的常用方法一、直观检查法直观检查法是本着先简后繁的原则，通过眼看、耳听、鼻闻、手摸等手段，对故障机进行大体的检查,以发现产生故障的部位和原因.此方法对处理一些简单而明显的故障十分有效.用直观检查法检修时，可先查看外部旋钮、开关及各信号线连接是否正确，机内电路中有无明显烧毁、变色、断裂和接触不良的元件与线路。
若未见异常，可通电试机。
若发现机内有冒烟、跳火，或闻到元器件烧焦的糊味、听到异常的响声时,应立即切断电源，并检查其原因所在，以免扩大故障。
在检修电子管放大器时，通过观察电子管灯丝是否发亮，可判断灯丝或其供电是否正常。
另外，断电后手摸可疑元件,根据该元件是否发烫可判断它是否损坏。
二、万用表测量法检修时，在确定了故障发生的大致部位后，可用万用表对故障电路与元器件进行电压、电流或电阻值的测量，再通过与正常工作时的数值相比较,从而判断出故障所在.其中，电压测量法用来检查电源各输入输出电压及晶体管、电子管、集成电路等元器件的工作电压，根据电压的有无及高低变化，来判断故障是在被测元件本身，还是在其外围元件或供电电路.电阻测量法用来测量各种电子元件的直流电阻值，看其有无开路、短路或性能变差,还可测量某一线路是否断路。
电流测量法用来测量某？部分电路或电子元件的电流值，推断该电路或元件本身有无故障.通常是把万用表置于适当电流挡，将两表笔串接在电路中，根据表针指示或数字显示值读出电流的大小。
也可用电压法测某电阻两端的电压降，然后根据欧姆定律计算出通过该电阻的电流。
三、信号干扰法信号干扰法主要用于音频模拟电路的检修.将人体感应信号、直流断续信号或信号发生器的输出信号从放大器某级电路的输入端加入,根据扬声器发声的强弱来判断故障发生的大致部位。
信号干扰法适用于查找各单元（或各级)电路直流工作状态正常但无声或声小的故障,一般是从后级逐级向前检查.应该注意的是：在检修后级功率放大器(尤其是分立元件放大器)时，应将音量电位器关小，然后在音量电位器前加入干扰信号。
用EL34制作的合并式电子管功放调整
用EL34制作的合并式电子管功放（上）电子管功放音色纯真而柔美，谐韵丰富，胆味浓郁，深受广大发烧友青睐。
今特推荐一款适合普通家庭使用和欣赏音乐的电子管合并式功放。
本机通用性强，制作简便，成功率高，升级换代方便。
电子管功放的负载能力很强，当额定输出功率能达到30W+30W时，其音乐功率可达120W+120W，可带动一对中型音箱，完全能满足家庭影院和欣赏各种室内乐的要求。
本功放电路采用通用型设计方案，功率放大管可采用6L6、6P3P、EL34、6CA7、KT88、6550等，工作状态根据制作者的偏爱，可分别制成A类或AB类放大形式，电路基本不变，只要调整功放栅极负压与部分元件参数即可。
常用功率管作A类与AB类推挽功放应用参考数据表:一、合并式功放电路简析图1 电子管合并式功放电原理图图l为电子管合并式功放电原理图。
输入电压放大级采用目前最流行的SBPP电路，由双三极电子管6N11担任，该管屏流与跨导值大，屏极线性范围宽，输入动态范围大。
输入的音频信号由下管栅极输入，工作于共阴极方式；上管工作于共栅极方式，经放大后的音频信号由上管阴极输出。
本输入级的特点是：输入阻抗高，输出阻抗低，因此，本前级放大具有传输损耗小，抗干扰性能好，频率响应特性好，特别是高频特性极佳，高频瞬态响应特性好的优点。
倒相放大级采用长尾式倒相电路，将输入级的音频信号直接耦合至倒相级。
这样不但拓宽了频响；同时又减少了因极间耦合电容带来的相位失真。
本电路由双三极电子管6N1l或6N6来担任。
上管为激励管；下管为倒相管。
两管共用阴极电阻，并具有深度电流负反馈的作用，故稳定性能好，相移失真小，共模抑制能力强。
对上管来说是串联输入；对下管来说是并联输入。
当有音频信号输入时，利用两管阴极的互耦作用，使屏极与阴极电流均随之变化，由于两管屏极负载电阻的阻值相同，两管输出电压的幅值相等，而两管屏极的输出电压方向相反，从而完成了倒相放大工作。
值得注意的是：前级输入放大管与倒相级放大管的阴极电位均接近100V，所以在选用双三极电子管代用时不能忽视，因为一般的双三极电子管，其阴极与灯丝之间的耐压均不超过100V，超过此极限电压时，将会导致灯丝与阴极间的击穿。
＃检修功放电路的方法,音响大功率管测试仪
＃检修功放电路的方法,音响大功率管测试仪安全检修功放电路的方法大家如道，在检修功放时，假定功放管损坏，在没有排除前级电路故障的前提下，若盲目换为新的功放管，往往会导致功放管再次损坏。
那么，怎样解决这一难题呢?笔者通过摸索，得出的方法是：碰触+耳机+断开功放管b极(或G极，指场效应管)。
因为在断开功放管b(G)极后，功放管失去偏置，即使功放电路有故障(当然，c、e或S、D极击穿情况除外)，在通电的情况下检测，一般不会损坏功放管，从而可以大胆、从容地从前至后进行检查，具体步骤是：将耳机的信号端串入一只1uF／100V无极电容，耳机的地端通过小号鳄鱼夹与功放的地端相连。
接下来左手持改锥，从输入级开始连续碰触输入端三极管的b极，右手捏着1uF／100V电容，将电容的一级与该极的输出端接触，在改锥碰触输入端时，如果耳机中不能听到“喀喀”声或“嗡嗡”声，说明本级电路有故障：如果能听到响亮的“喀喀”声或“嗡嗡”声，表明该级正常，故障在该级的后面。
可采用同样的方法对下一级进行检查，直到功放级。
需要说明的是，使用该法检查，须在整机电源电压输出正常的前提下进行。
如果某级电路严重短路(比如功放管击穿)而不能进行供电时，应排除短路故障或将该级供电支路断开，才能使用本方法检查。
另外需注意的是，由于不少功放有过压过流输出保护功能，如果电源不能输出正常电压，在确认负载无短路，电源无过压输出的情况下，则要对保护电路进行认真检查。
在未确认前，不要随意断开保护电路。
此方法实际是常用的信号循迹法，笔者用此法已快速检修了多台功放，均收到了立竿见影的效果。
最后还补充一点，全晶体管式直流功放级间往往采用无变压器式或无电容式的直流耦合，只要有一处发生故障，往往前后级整个电路均不能工作。
在这种情况下。
就要求熟悉电路，巧妙地断开它们之间相连的反馈电路，用电压表测得本级相关点电压基本正常后，才能用此法顺利检查。
功放的快速检修方法1．对不通电或者无屏显的功放机，属电源部分故障，可用万用表测电源线、保险管是否断路，测单电源、双电源、电子滤波电源组件有无坏零件，输出电压正常后可进行下一个环节检修。
功放检测与故障维修
功放的印制电路板
1.1.2双声道功放的调试
将万用表测量双声道功放电路的主要元件阻值填入表中
元件名称 元件标号
阻值
元件名称 元件标号
阻值
注意：电阻、二极管和三极管是指电路中的主要器件。
1.1.2 双声道功放的调试
[工作任务2] 双声道功放电路的调试
① OTL低频功放大器的调试技术指标
工作任务
能测量功放的质量指标； 能检验功放的质量。
1.1.1 功放的组成与技术要求
功放，是各类音响器材中最主要的产品之一，如图1-1所 示是一种典型的功放外形实物图。其作用主要是将音源器 材输入的较微弱信号进行放大后，产生足够大的电流去推 动扬声器进行声音的重放。
图1-1 典型的功放外形图
1.1.1 功放的组成与技术要求
1.1.2 双声道功放的调试
表1-1 双声道功放大器的主要技术指标
序号
技术参数
要求
1
静态工作电流
≤25mA
2 最大不失真输出功 ＞2W（最大不失真输出电压
率
＞5V）
3
电压增益
26-45dB
4
通频带
5
噪声电压
0.05-5kHz ＜0.2V
1.1.2 双声道功放的调试
表1-2 双声道功放大器测试的仪器仪表选择
1.1.1 功放的组成与技术要求功放的基本Fra bibliotek成Vi
电压放大级
推动级
功率输出级
图1-2 常用功放的框图
1.1.2 双声道功放的调试
[工作任务1] 测量双声道功放电路中的关键器件
注意：在线测量电阻时有分布元件的影响，阻值 与原值有一定的区别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节电子管功放的整机复调及故障检测
整机初调后，如输入音频信号时，出现无声、交流声、杂声、声小、失真等一系列不正常现象时、说明功放机中存在某些故障，因此必须进行仔细的复调，找出故障所在，从而才能获得满意的音响效果，
1 无声故障检查
功放整机电压，电流检测无误，但从输入端注入音频信号后扬声器毫无声
响，则应进行逐级检查。
先关断功放机电源，并将扬声器音箱接线卸下，确定扬声器及喇叭线完好无损。
用万用表测量功放机输出端子是否有接触不良现象。
继而检查各输入端的插头、插座、电位器接点及音频信号线的屏蔽层与芯线等是否有短路、开路现象。
如无误可开启功放电源，将音量电位器中心臂置于中间位置，用单手持旋凿直接接触输入管栅极，如果仍然毫无声响，则须进行逐级检查。
一般故障寻迹多采用自输出终端，逐级向前检测的方法，这种方法能较快地找到故障点。
先检查功放级与输出变压器之间的回路，再检查功放管脚是否按错。
也可接一个0.1uF隔直电容直接在功放级的输入端输入较强的音频信号，如输出信号正常，可将经隔直电容器的音频信号直接送至推动放大管的栅极，如果扬声器有正常声音发出，则表明故障出在输入级与倒相级之间，应仔细向前查找输入电路
级中各元件是否有接错或开路现象。
因单只功放管的放大倍数很有限，而且常要较强的推动电压，故将音源信号注入功放管栅极时，扬声器中只有轻微的声响；
2 严重交流声故障分析
电子管功放的交流声级比晶体管功放显著，一般晶体管功放成品机的信噪比可达90—100dB；国产各牌斯巴克电子管功放信噪比为85dB，而—般业余制作的电子管功放信噪比达到70-80dB已能令人满意。
自制电子管功放，音量开大时，音箱中若有轻微的交流声属正常现象。
如果交流声比较显著时，也要作
为一种故障来查找、排除。
先将音量电位器关小，如交流声随着减小，音量增大，交流声亦加大，则表明此故障发生在输入级。
发生这种现象，最常见的原因是输入信号的金属屏蔽线接地不实、音量电位器外壳通地不良、输入管栅极与阴极接地回路布局不当、输入电子管本身灯丝与阴极间有轻微的漏电现象等。
倒相与推动级的栅极电阻通地不良，或阻值偏大容易产生交流声。
级间耦合电容器装置位置不当，受到附近其他元件杂散电磁场的感应干扰，亦会引起交流声，应仔细检查元件布局和接地点是否合理。
前级故障排除后，可将前级放大管与推动级电子管全部拔去，只留下功放管。
如仍存在较大交流声，可能是功放管灯丝电压不足，或者电子管陈旧轻微漏电所引起。
应用电压表先测量灯丝电压，如压降较大时应及时采取补救措施。
如怀疑功放管本身质量有问题时，可以调换其他功放管一试。
电源部分引起交流声的概率最大。
滤波电容器的容量不足或存在漏电时均会导致交流声。
当第一级滤波电容严重漏电时，不但交流声大，而且直流高压输出偏低；第二级滤波电容严重漏电时，不但交流声大，而且伴有啸叫声。
电源变压器一次侧与二次侧中间的静电屏蔽隔离层引出线焊接不良或通地不良时，也会引起交流声，如无法拆开重绕时，其补救办法是在交流电源进线
与地线之间跨接一只0.01uF/400V以上的电容器，可以起到一定抑制作用；但缺点是触及功放机壳会有轻微的麻电现象。
此外，电源变压器或阻流圈在装置时，如果铁芯直接与底板接触，则铁芯内所产生的涡流磁场会延伸到铁底板上，从而诱发交流声。
所以在装置电源变压器时、必须在变压器与底板之间加装防震垫片；高档胆机采用全密封式的罩壳，
这样即可较彻底地消除交流声。
3 噪声故障分析
功故机在正常放音时，伴随着不规则的喀喀声或吱吱声等异常声音可分
为：内部噪声与外部噪声；
图8-17是功放内部噪声干扰示意图：
一)内部噪声干扰
当功放机内的电源变压器、输出变压器、高压阻流圈等内部层间绝缘不良，高压电通入后，由于电位差增大，而产生级间跳火，引起整机的噪声干扰。
功放所选用的电子管，如属珍藏品、陈旧品，日久真空度不良，阴极与灯
丝间出现漏电等均会引起噪声干扰。
当采用质量不佳的碳质电阻时，该电阻由于内部阻值不均、接触不良而造
成阻值不稳定
时，通电工作后会产生断续的噪声。
当功放机内所选用的耦合电容、滤波电容等内部绝缘性能不良或严重漏电
时，均会导致产生各种噪声干扰。
二)外部噪声干扰
图8—18是功放外部噪声干扰示意图。
在灵敏度较高的电路中，如MIC传声与AUX拾音输入端，经常会受到外来高频电磁波干扰，干扰信号通过输入管栅极经逐级放大后，即会形成严重的杂
声干扰。
现代各种大功率的电器设备、调光调速等设备，还可以通过交流电网窜入功放机的电源内，造成各种电磁波的干扰。
功放机中的电源变压器、输出变压器等，当电源接通后，也会产生各种电
磁场的辐射干扰。
此外，如输入插座接地不良、布线与布局不当也会使外来的各种杂波信号通过信号线与机内高压线串入功放机各级，经逐级放大后，形成干扰噪声。
三)噪声的抑制措施
图8—19为抵抗杂波干扰的示意图。
为防止高灵敏度的功放机受内部与外部的各种杂波干扰，以提高功放机的信噪比，可采取如下措施：
输入级加屏蔽装置。
对高灵敏度传声器输入的卡农插座，其外壳与机箱及机内母线接地，信号地线应在输入管外接地。
并可采用低阻抗、平衡式的输入方式，这样即可有效地杜绝噪声电平及各种杂波信号的干扰。
为防止电磁场的辐射，电源变压器与输出变压器，应加上隔离罩或封闭式外壳、并将屏蔽罩接地。
接地线可采用母线接地方式。
对高灵敏度的前级元件应采用一点接地的方式，这样可减少电位差，防止噪声电平干扰。
高压走线应尽量避开各电子管的栅极。
采用高压元件的架空接法，并加强高压直流电源的滤波与去耦。
机内所用的电容、电阻器宜选用质量可靠产品，并在上机以前进行仔细的检测。
为防止外来电磁波通过电源网络串入机内，有条件的可采用成品电源滤波器，也可在交流电源进线回路内串入自制的抗干扰网络线圈。
线圈简单的制法是用高频磁芯两只，用直径0.2-0.5mm的漆包线各绕30-50匝，分别串接在交流进线的回路中，即可有一定的抑制外来干扰作用。
