热电偶用补偿电缆

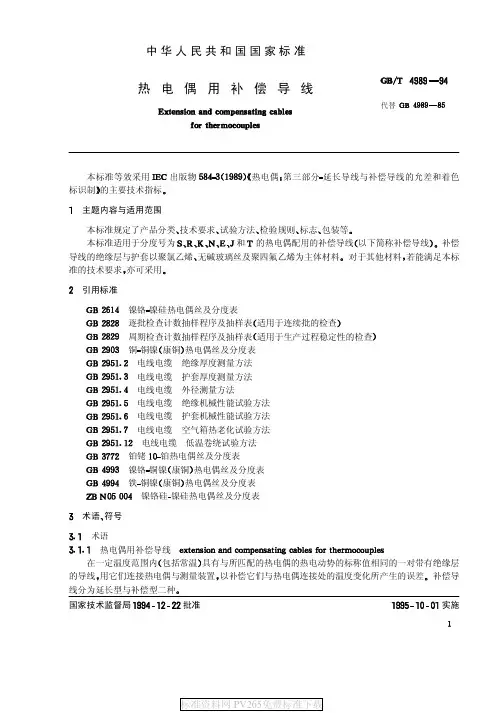

GBT 热电偶用补偿导线
一般用补偿导线的绝缘层是以聚氯乙烯为主体材料 耐热用补偿导线的绝缘层是以聚四氟乙烯为主体材料 若耐热性能符合本标准技术要求 则允许用 其他材料 如高温橡皮绝缘等
护套 一般用补偿导线的护套是以聚氯乙烯为主体材料 耐热用补偿导线的护套是以聚四氟乙烯或无碱玻璃丝为主体材料 用无碱玻璃丝编织做护套必须 表面涂有机硅漆或聚四氟乙烯分散液烧结 若耐热性能符合本标准技术要求 则允许用其他材料 如高 温橡皮等
ｗｗｗ．ｂｚｆｘ一般用ｗ精密级．ｃｏｍ
一般用普通级 耐热用普通级 一般用精密级
耐热用精密级 一般用普通级
耐热用普通级 一般用精密级
耐热用精密级
标标准准分资享料网网wwPwV.b2z6f5x免w.c费om标免准费下下载载
热电偶分度号 补偿导线型号
续表
代号
等级
一般用普通级
绝缘层材料 及护套材料
使用温度范围
在型式试验时 应测头 尾的热电动势值 两
端合格后 取其最大热电动势偏差值
着色
补偿导线的绝缘层 护套着色用目力观察
结构尺寸测量
补偿导线的外径测量 绝缘层厚度测量和护套厚度测量按
的规
定进行
标志试验
标志试验用一块浸泡在水中的棉花或棉布在印有标志的补偿导线护套上轻轻擦试十次后 标志仍
能清晰辨认
绝缘电阻试验
补偿导线的绝缘电阻试验在本标准第 条规定的试验环境中进行 用准确度为 级的
标标准准分资享料网网wwPwV.b2z6f5x免w.c费om标免准费下下载载
新产品或老产品转厂生产的试制定型鉴定
正式生产后 如结构 材料 工艺有较大改变时
正常生产时 每年应不少于一次检验
产品长期停产后 恢复生产时
热电偶与DCS连接的2种方法
热电偶与DCS连接的2种方法
点击次数：307 发布时间：2014-10-17
热电偶，是日常我们经常使用的一种温度传感器。
但是有些用户在使用时，对于热电偶的冷端温度补偿导线是不是连到DCS上有一定的疑问。
如果中间没有温度变送器，DCS卡件就是热电偶的，那么补偿导线一定要连接到卡件上；可如果有温度变送器，那么补偿导线接到温度变送器，从温度变送器到DCS就是4-20mA信号了。
为了帮助大家更好的理解和利用，小编接下来将介绍热电偶与DCS连接有2种方法：
1、热电偶使用补偿导线，中间可以有节点，但是必须用相应的补偿电缆，直接接到DCS热电偶模块，比如
HONEYWELLTPS中LLMUX卡件。
尽量减少节点，以减少干扰。
另外DCS组态中需选定对应热偶型号，及补偿方式。
2、热电偶在现场使用变送器，(温度变送器)，转变为4~20mA标准信号，然后接到室内安全栅(有必要的话，比如化工环境)，然后接入DCS的标准模拟量卡件(普通AI卡件)。
注意热偶到变送器之间需使用补偿电缆，变送器需设定补偿方式，热偶型号，定标量程等，DCS需设置量程，信号类型等。
补偿导线补偿电缆系列型号的分类

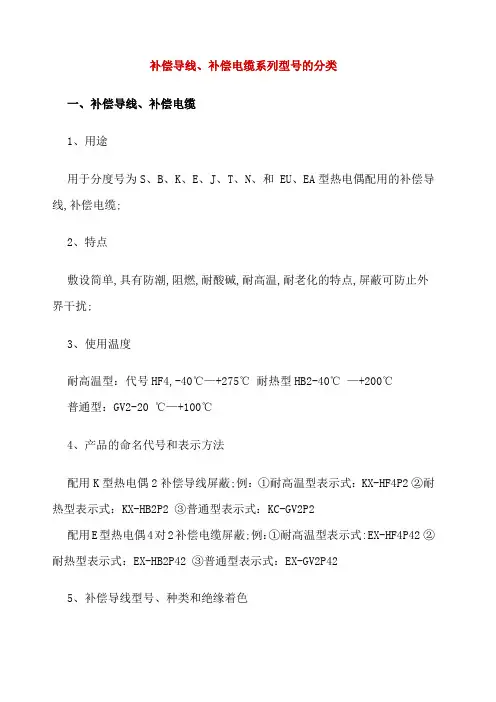

补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线,补偿电缆;2、特点敷设简单,具有防潮,阻燃,耐酸碱,耐高温,耐老化的特点,屏蔽可防止外界干扰;3、使用温度耐高温型：代号HF4,-40℃—+275℃ 耐热型HB2-40℃ —+200℃普通型：GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2补偿导线屏蔽;例：①耐高温型表示式：KX-HF4P2 ②耐热型表示式：KX-HB2P2 ③普通型表示式：KC-GV2P2配用E型热电偶4对2补偿电缆屏蔽;例：①耐高温型表示式:EX-HF4P42 ②耐热型表示式：EX-HB2P42 ③普通型表示式：EX-GV2P425、补偿导线型号、种类和绝缘着色二、本安型补偿导线补偿电缆1、产品用途：适用于本质安全电路中热电偶与仪表间的信号传输,通常成为本安型补偿导线,本安型补偿电缆;2、使用温度：电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍;3、产品结构说明：1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽7、隔离层外护套4、产品的命名和表示方法：本安型KX补偿电缆5对10芯线芯截面可表示为：•一般用普通级对屏蔽软线芯：ia-kx-GBPJR5×2ו一般用精密级总屏蔽：ia-kx-GAPJR5×2ו一般用心普通级对屏总屏：ia-kx-GBPJR5×2ו耐热用精密级多股软线芯屏蔽：ia-kx-HAPJR5×2×5、主要技术数据注：R型热电偶：铂铑13-铂补偿导线可用SC代替;。
补偿导线

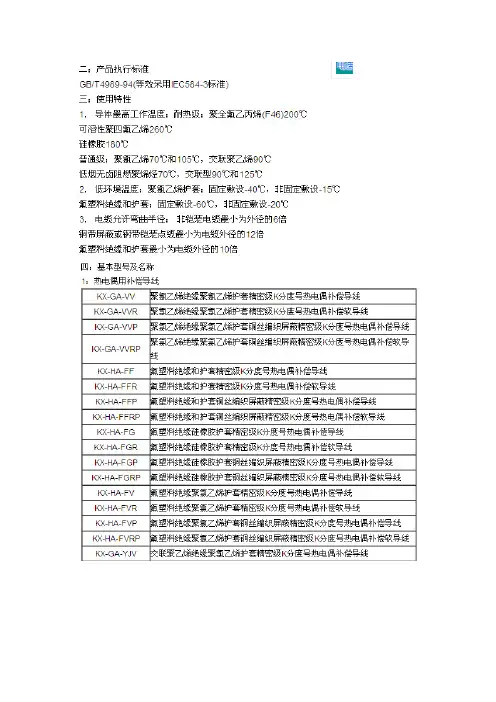

一、概述：热电偶用补偿导线及补偿电缆产品特点及用途:一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度—60—205—260℃，属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
二、产品执行标准：热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)三、产品特性：1．导体最高工作温度：耐热级：聚全氟乙丙烯(F46)200℃可溶性聚四氟乙烯260℃硅橡胶180℃普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃2．低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃3．电缆允许弯曲半径：非铠装电缆最小为外径的6倍铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍四、型号表示：五、主要技术指标：补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC 其中：a)型号第一个字母与热电偶的分度号相对应；b)字母“X”表示延伸型补偿导线(型别)；c)字母“C”表示补偿型补偿导线(型别)。
热电偶用补偿导线及补偿电缆
热电偶用补偿导线及补偿电缆Compensating Wire and Cable for Thermocouples一 、执行标准： StandardGB/T4989—1994 《热电偶用补偿导线》JB/T7495--1994 《热电偶用补偿电缆》The products is manufactured according to the standards of GB/T4989—1994 “Compensating Wire for Thermocouples” and JB/T7495—1994 “Compensating Cable for Thermocouples”二 、适用范围：Application本产品主要用于冶金、化工、石油、发电、国防及科研等采用热电偶测量温度的场合，用于热电偶与温度显示仪表之间的连接线。
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
This kind of products are mainly used as the connect wire in the automatic measure instruments in the electronic power industry, chemical industry, petroleum industry, metallurgy industry and national defense industry, etc.General PVC insulation and jacket compensation wire or cable with excellent moisture-resistant, wear-resistant and fire-retardant properties; fluoroplastic high temperature insulation and jacket compensation wire or cable is used by continuous extrusion process with resistance high temperature, resistance cold , resistance acid and basic ,resistance water, extension of combustion , anti-aging superiority, properties ,the quality of products is higher than international requirements GBGB/T4989-94 (equivalent using IEC584-3).三、使用特性：Operating characteristics2.1 一般用补偿导线、补偿电缆允许工作温度为-20℃～ 100℃，耐热用补偿导线、补偿电缆允许工作温度为-25℃～ 200℃。

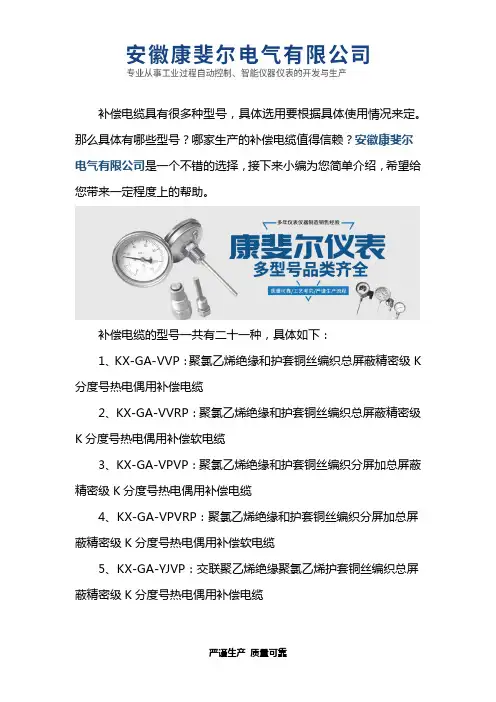

补偿电缆类型
补偿电缆具有很多种型号，具体选用要根据具体使用情况来定。
那么具体有哪些型号？哪家生产的补偿电缆值得信赖？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
补偿电缆的型号一共有二十一种，具体如下：1、KX-GA-VVP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K 分度号热电偶用补偿电缆2、KX-GA-VVRP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆3、KX-GA-VPVP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆4、KX-GA-VPVRP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆5、KX-GA-YJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆7、KX-GA-YJVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆8、KX-GA-YJPVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆9、KX-GAYJPVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆10、KX-HA-FFP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆11、KX-HA-FFRP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆12、KX-HA-FPFP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆13、KX-HA-FPFRP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆14、KX-HA-FVP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆15、KX-HA-FVRP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆16、KX-HA-FPVP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆17、KX-HA-FPVRP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆18、KX-HA-FGP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆19:、KX-HA-FGRP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆20、KX-HA-FPGP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆21、KX-HA-FPGRP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
热电偶的冷端补偿方法
热电偶的冷端补偿方法热电偶是一种常用的温度测量装置，由两种不同金属材料组成。
热电偶测量温度差异产生的电动势，并将其转化为温度值。
热电偶的测量结果往往受到冷端温度的影响。
为了减小或消除这种影响，可以采用一些冷端补偿方法。
以下是关于热电偶的10种冷端补偿方法：1. 理想冷端参考法：使用一个恒定温度恒定电压源作为冷端参考点，将热电偶的冷端与该参考点连接。
这种方法能够提供精确的冷端补偿，但需要额外配置恒温电源。
2. 冷端补偿电缆法：利用具有相同热电效应的电缆将热电偶的冷端与参考温度相连。
这种方法适用于短距离的温度测量，但长距离情况下电缆的温度梯度会导致测量误差。
3. 冷端冰浴法：将冰浴或低温热源与热电偶的冷端相连，以提供稳定的冷端温度。
这种方法适用于需要精确测量低温的应用，但仅适用于特定温区范围内。
4. 冷端温度补偿器法：使用冷端温度补偿器进行线性补偿，通过一个补偿电路来校正热电偶测量结果。
这种方法虽然可以在一定程度上减小冷端温度影响，但补偿电路的稳定性和准确性可能会影响测量精度。
5. 冷端绝缘套管法：将热电偶的冷端与一个绝缘套管相连，以减小冷端温度的变化对测量结果的影响。
这种方法适用于环境温度变化较大的情况下，但绝缘套管的稳定性和接触问题可能会影响测量精度。
6. 冷端过热维持法：通过采取一些措施保持冷端温度超过环境温度，减小环境温度变化对测量的影响。
在冷端附近加热，使用热电偶头盖子等方法。
7. 冷端对地维持法：将热电偶的冷端与地面相连，利用地面温度相对稳定的特性来补偿测量结果中的冷端温度变化。
这种方法适用于地面温度较为稳定的场合。
8. 冷端温度测量法：在热电偶的冷端加入一个额外的温度传感器，用于测量冷端温度，并对测量结果进行修正。
这种方法能够精确测量冷端温度，但额外的传感器可能会引入其他误差。
9. 自动补偿法：采用自动补偿器进行冷端温度补偿，监测冷端温度的变化并实时校正测量结果。
这种方法可以实现自动化的冷端补偿，但仍然受到补偿器的稳定性和准确性的影响。
k分度补偿电缆
k分度补偿电缆
K分度补偿电缆是一种热电偶补偿电缆，主要用于热电偶温度传感器的信号传输和温度补偿。
这种电缆具有较高的精度和稳定性，能够实现对温度的精确测量和补偿。
K分度补偿电缆的特点包括：
1.高精度：K分度补偿电缆的精度较高，能够实现对温度的精确测量和补偿。
2.稳定性好：K分度补偿电缆的稳定性较好，能够在不同的环境和条件下稳定工作。
3.传输距离长：K分度补偿电缆的传输距离较长，能够满足长距离传输的需要。
4.耐高温：K分度补偿电缆能够承受较高的温度，适用于高温环境下的温度测量和补偿。
K分度补偿电缆的应用范围包括：
1.温度测量：K分度补偿电缆可用于各种温度测量仪器，如热电偶温度计、红外线温度计等。
2.工业控制：K分度补偿电缆可用于各种工业控制系统中，实现对温度的精确控制和补偿。
3.科学研究：K分度补偿电缆可用于科学研究中，如材料科学、物理化学等领域。
总之，K分度补偿电缆是一种高精度、稳定性好、传输距离长、耐高温的热电偶补偿电缆，广泛应用于温度测量、工业控制和科学研
究等领域。
e型热电偶补偿导线电阻
e型热电偶补偿导线电阻
在热电偶温度测量中，为了提高温度测量的准确性，常常使用热电偶补偿电缆来进行测量。
热电偶补偿电缆由导线和绝缘材料组成，常常使用铜、镍等金属材料制成。
但是，在实际应用中发现，热电偶补偿电缆的电阻也会对温度测量结果产生影响，因此需要使用e型热电偶补偿导线电阻来进行补偿。
那么，e型热电偶补偿导线电阻是什么？它又是如何进行补偿的呢？
首先，需要了解一下e型热电偶的结构和工作原理。
e型热电偶是一种由铬和镍组成的热电偶，它的工作原理是基于温度差产生的电动势。
当热电偶两端温度不一致时，就会产生一个电动势，这个电动势可以通过连接到示数器或控制器上来进行温度测量或控制。
由于热电偶补偿电缆电阻对温度测量结果产生影响，因此需要使用e型热电偶补偿导线电阻来进行补偿。
这个e型热电偶补偿导线电阻通常由铜、锌、锡等材料制成，它的阻值通常是非常小的，只有几十毫欧左右。
e型热电偶补偿导线电阻补偿的步骤如下：
第一步，将e型热电偶两端分别连接到温度控制器的温度检测端口和补偿端口上。
第二步，将e型热电偶补偿导线的两端分别连接到控制器的另一组检测端口和补偿端口上。
第三步，设定热电偶的工作温度，并将控制器的测量范围调节到相应的温度范围。
第四步，等待温度稳定后，记录控制器显示的温度值。
第五步，用已知的e型热电偶补偿导线电阻来进行修正，具体方法是先将热电偶断开连接，然后连接已知电阻，再根据已知电阻的阻值进行修正，最后再连接回热电偶并重新测量温度。
通过e型热电偶补偿导线电阻的修正，可以大大提高温度测量的准确性，特别是在高精度的温度测量中更为重要。
热电偶的冷端补偿
热电偶的冷端补偿1. 引言热电偶是一种常用的温度测量仪器，通过测量热电偶的热电势来确定温度。
然而，由于测量过程中存在一些误差和影响因素，需要对热电偶的冷端进行补偿来提高测量精度。
本文将深入探讨热电偶的冷端补偿问题，包括其原理、方法和应用实例。
2. 热电偶的原理热电偶是由两种不同金属导线通过焊接端点形成的，故也称为热电耦对。
当两个焊点温度不同时，就会产生一个热电势，即热电动势。
该热电势与热电偶的冷端温度相关。
3. 热电偶的冷端效应由于热电偶测温时需要接入仪器电路，而电路通常工作在室温下，所以热电偶的冷端会与室温相接触。
这个冷端温度对热电偶本身的测量结果会产生影响，称为热电偶的冷端效应。
3.1 影响因素热电偶的冷端效应受多个因素的影响，主要包括以下几个方面：1.热电偶与引线的连接方式：不同的连接方式会导致不同的冷端效应，例如直接焊接、插头连接、冷端补偿电缆等。
2.引线温度梯度：引线与环境温度存在差异，会影响整个电路的温度分布，从而影响冷端效应。
3.冷端温度变化：冷端温度的变化会导致热电势的变化，从而影响温度测量结果。
3.2 冷端效应的表现热电偶的冷端效应表现为温度测量值的误差。
当冷端温度变化时，热电势也会发生变化，进而影响到测温结果的准确性。
为了减小冷端效应的影响，需要进行冷端补偿。
4. 热电偶的冷端补偿方法为了准确测量温度，需要对热电偶的冷端进行补偿。
以下是几种常用的冷端补偿方法：4.1 使用冷端补偿电缆冷端补偿电缆是由特殊材料制成的电缆，其热电势与热电偶的冷端温度相关。
通过将冷端补偿电缆连接到热电偶的冷端，可以实现对冷端效应的补偿。
4.2 使用冷端补偿装置冷端补偿装置是一种特殊的电路装置，可以根据冷端温度的变化自动调整补偿电压。
该装置会测量冷端温度，并根据补偿算法计算出相应的补偿电压，从而减小冷端效应的影响。
4.3 矫正冷端温度另一种常用的方法是通过矫正冷端温度来进行补偿。
测量冷端温度的方法可以采用独立的温度传感器，如热敏电阻或热电偶，并将测量结果输入到温度测量仪器中进行补偿。
热电偶补偿导线使用方法
热电偶补偿导线使用方法摘要:探讨热电偶补偿导线的应用机理,热电偶补偿导线的补偿作用与导线的连接、选材、温度及导线长度有关。
众所周知,热电偶补偿导线是一对化学成分不同的金属导线,在一定温度范围内与其所配接的热电偶具有相同的温度———热电势关系。
热电偶与二次仪表之间利用补偿导线连接,如果极性接得正确,就相当于热电极延长,使热电偶的冷端延长到温度较低(最理想的温度是0℃)且稳定的场合,以便进行冷端温度补偿,从而达到精确测温的目的。
而补偿导线的价格却比相应的热电极便宜得多。
目前,热电偶补偿导线在工业测温中已得到广泛的应用,且收到了比较满意的效果,但仍存在一些问题。
为此,本文作者就补偿导线的应用机理从几个不同的角度进行分析论证。
1补偿导线的补偿作用补偿导线的补偿可用中间温度定律证明。
设热电偶两热电极的材料分别为a与b,补偿导线的材料分别为a′和b′,4种材料与二次仪表构成一个闭合的测温回路,正确的接线方法应是a′与a相接,b′与b相接,如图1所示。
回路的总热电势包括两部分,即各结点的接触电势(也称珀尔贴电势)和各种材料自身两端温度不同而出现的温度差电势(也称汤姆逊电势)。
由电子理论可知,a与b结点在t温度下的接触电势为pab(t)=(kt/q)ln(na/nb),依此类推可得b与b′、b′与a′、a′与a诸结点在相应温度下的接触电势分别为式中:t、tn、t0为各结点的温度(k)。
na、nb、na′、nb′为热电极和补偿导线各自的自由电子密度。
q为电子电荷量(4.802×10-10绝对静电单位)。
k为波尔滋曼常数,1.38×10-16尔格/度。
回路中热电偶和补偿导线的汤姆逊电势的代数和分别为:式中:σ为汤姆逊系数,表示温差为1℃时所产生的电势值。
实验证明,回路中汤姆逊电势的代数和很小,可忽略不计,故整个测温回路中只考虑珀尔贴电势。
由中间温度定律可得回路总热电势为:而又:上式的结果说明,热电偶和补偿导线组成的回路中,在结点温度为t、tn、t0时,其总热电热等于热电偶在两端温度为t与tn时的热电势和补偿导线在两端温度为tn与t0时的热电势之代数和,因在一定温度范围(0~100℃)内,补偿导线的热电特性与所配电偶的热电特性一致,即ea′b′(tn,t0)=eab(tn,t0),可得:eabb′a′(t,tn,t0) =eab(t,tn)+eab(tn,t0)=eab(t,t0)。
补偿电缆CompensationalCable
补偿电缆Compensational CableAnhui Tiankang (Group) Shares Co., Ltd.热电偶用补偿导线、补偿电缆Compensational Wire & Cable for Thermocouple补偿导向与补偿电缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
Compensational wire & cable are cables & wires with one pair or multi-pair and insulated layer with the same Pyro-EMF value of matched thermocouple within certain temperature. They are used to connect thermocouple and measuring devices to compensate the error resulting from temperature change on connection part. They are divided into two type including extension type and compensa-tional type.一、生产执行标准GB/T4989-94及JB/T7495-94Executive standard: GB/T4989-94 & JB/T7495-94二、使用条件Working Condition1、工作温度：Working Temperature耐热用：最高200℃和260℃两种。
一般用：最高70℃和105℃两种。
Max. 200℃&260℃ for heat resistant cableMax. 70℃&105℃ for common cable2、最低环境温度：Min Environment Temperature氟塑料绝缘和护套线缆：固定敷设-60℃，非固定敷设-20℃。
热电偶的补偿
热电偶的补偿热电偶的补偿是在温度测量过程中常用的技术，用于消除长导线传输信号时由于热电偶温度补偿引起的误差。
在热电偶测量中，温度传感器与显示器之间的导线长度可能会很长，导致温度传输信号时存在一定的损耗。
为了提高测量的准确性，我们需要进行热电偶的补偿。
热电偶的补偿是通过连接一个补偿导线来实现的。
补偿导线通常由与热电偶相同的材料制成，其作用是在被测温度点与仪表的连接电缆之间提供电压补偿。
由于补偿导线与热电偶具有相同的特性参数，当温度变化时，补偿导线与热电偶的电动势变化趋势相同，可以互相抵消，减小测量误差。
在热电偶的补偿过程中，需要注意以下几个关键因素。
首先，选择合适的补偿导线材料。
补偿导线的材料应与热电偶的材料相同或相似，以确保二者的热电势变化趋势相同。
其次，补偿导线的长度应与热电偶连接电缆的长度一致。
如果导线长度不一致，可能会导致测量误差增大。
此外，热电偶的补偿还需要考虑温度补偿电阻的影响。
热电偶的补偿电阻是在补偿导线中添加的一段电阻，用于补偿由于连接电缆电阻产生的误差。
补偿电阻的阻值应根据实际情况选择，并根据需要进行校准。
热电偶的补偿过程中还需注意一些其他的技术细节。
例如，需注意补偿导线与热电偶的连接方式，应采用可靠的连接方式来确保信号传输的稳定性。
同时，还需防止外部干扰对信号的影响，例如，要避免补偿导线与其他电缆或电源线发生干扰。
总的来说，热电偶的补偿是为了消除由于长导线传输信号时引起的温度测量误差。
通过选择合适的补偿导线材料、补偿电阻和连接方式，可以有效降低测量误差，提高温度测量的准确性。
在实际应用中，需要根据具体情况进行补偿设计，并注意细节，以确保补偿效果的可靠性。
耐高温补偿导线 规格
补偿导线中，“X”—代表延长型补偿导线；“C”—代表补偿型电缆；延长型材质与热电偶一致，补偿效果优于补偿型。
一般工厂常用KX 型把热电偶的冷端延伸至控制室内（此时零端温度易实现控制参考），就只把热电偶的冷端迁移到一个温度相对稳定的场所，没有补偿的作用；根据所用材料，补偿导线分为补偿型导线（C ）与延伸型导线（X ）两类。
一般补偿型补偿导线材料与热电极材料不同，因此常用于贵金属热电偶，它只能在一定的温度范围内与热电偶的热电特性一致。
延伸型补偿导线是采用与热电极相同的材料制成，适用于廉价金属热电偶；应该注意，无论是补偿型还是延伸型的，补偿导线本身并不能补偿热电偶冷端温度的变化，只是起到了热电偶冷端的延伸作用，改变热电偶的冷端位置，以便于采用其他补偿方法。
另外，即使在规定使用温度范围内，由于补偿导线热电特性不可能与热电偶完全相同，因而仍存在一定的误差。
▲执行标准：GB/T4989/94等效采用IEC584.3▲用途：适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。
其用于测温仪器冷端和测温仪器之间的连接。
耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。
使用温度在-60～205℃，属国际先进水平。
▲使用特性：补偿电缆使用特性类型最小弯曲半径最低温度最高温度无铠装有铠装固定敷设非固定敷设一般型型号中有“105"型号中有“90"高温型电缆外径6倍电缆外径10倍电缆外径12倍≥-40℃≥-60℃≥-15℃≥-20℃≤70℃≤105℃≤90℃≤250℃▲产品代号及含义：。
工业现场十种错误使用热电偶补偿导线案例分析
工业现场十种错误使用热电偶补偿导线案例分析热电偶是工业现场使用广泛的温度传感器，热电偶、补偿导线和显示仪表、PLC系统或DCS系统构成热电偶测温系统，热电偶回路中使用补偿导线后热电偶电势值仅与测量端温度和补偿导线与仪表连接处温度有关系，热电偶补偿导线的作用是延长热电极（即移动热电偶参考端）又节省高成本热电偶材料。
热电偶测温系统构成。
热电偶补偿导线是在一定温度范围内与所匹配的热电偶有相同热电势标称值的导线。
以下是工业现场常见的十种错误使用补偿导线案例，希望大家在看完案例分析后会有所收获。
1、使用普通电线做热电偶信号线，未使用补偿导线某热处理企业热电偶信号直接由两芯铜电缆连接到控制室显示仪表，使用中频繁出现热处理工件不合格品，经云南云润仪表制造有限公司现场检查，出现次品原因为淬火温度偏差所致，淬火温度测量不准确是因为热电偶测温系统未按要求使用补偿导线。
根据热电偶测温原理可知，热电偶回路的热电势与测量温度和热电偶参考端温度有关，安装在使用现场的热电偶参考端温度（指热电偶接线盒处温度）随环境温度变化而变化，不能恒定。
在热电偶参考端温度波动情况下，使用补偿导线将参考端延长到温度较稳定的环境或远离热源的环境来补偿热电偶参考端温度变化所产生的误差。
普通电线能传送热电偶测温时产生的mV信号，但不能补偿将热电偶参考端温度延长到仪表控制室，从而导致热电偶测温系统出现温度补偿不准确。
正确方法：热电偶信号传送必须使用热电偶补偿导线，禁止用电缆替代补偿导线。
2、不同分度号热电偶和热电偶补偿导线混用，引入测量误差某单位使用S型热电偶测量炉膛温度，工作人员知道热电偶必须使用补偿导线，便用库存K型热电偶补偿导线将铂铑10-铂热电偶信号连接到显示仪表（如图2所示），使用中发现实际炉温与测量值偏差很大，后经云润公司将补偿导线更换更换为SC后测温恢复正常。
按照国家质量技术监督局规定，热电偶补偿导线的热电势及允许误差应符合JJG 351-1996工作用廉金属热电偶检定规程及有关标准的规定，不同分度号对应的热电偶补偿导线在同一环境温度下的所产生的热电势不同，将不同分度号热电偶与热电偶补偿导线混用，必然给热电偶测量系统引入热电偶参考端温度补偿误差。
冷端温度补偿方法
冷端温度补偿方法
冷端温度补偿方法是用来校正测量温度的影响因素，其中一个重要的因素是热电偶的冷端温度。
以下是常用的冷端温度补偿方法：
1. 中点补偿：将热电偶的冷端连接到一个中点温度相同的点，通常是使用一个冷端补偿电缆或冷端补偿器件来实现。
这样可以消除热电偶冷端的温度变化对温度测量的影响。
2. 冷端温度补偿电路：在测量电路中添加一个冷端温度传感器，用于测量冷端温度。
根据冷端温度和热电偶的特性曲线，通过计算或查表得到补偿值，以校正测量温度。
3. 数字补偿技术：使用数字补偿技术，通过测量冷端温度和热电偶的特性曲线，进行数学计算得到补偿值，以校正测量温度。
这种方法可以通过微处理器或专用芯片实现。
4. 温度梯度补偿：针对冷端温度不均匀分布的情况，可以根据实际情况进行温度梯度补偿。
例如，使用多个冷端温度传感器，在热电偶冷端位置进行多点测量，并考虑温度梯度进行补偿。
以上是一些常见的冷端温度补偿方法，具体选择适合的方法需要根据测量环境和要求来确定。
补偿导线型号规格
补偿导线是在一定温度范围内(0~100℃)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
1.补偿导线型号规格KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电线KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆2.补偿导线的作用（1）补偿导线可以降低热电偶的高温，从而可以将需要传输的电流传送到更加远的地方。
（2）补偿导线可以让原本的线使用的时间更加长久，以此可以节省材料，最大限度的保留传输过程中的电流。
（3）使用补偿导线以后有利于降低灾害的发生，降低高温以后能够让线路更加的适用于环境的考验。
（4）如果是长时间热电偶的高温，就可以使用粗一点的补偿导线，这样根据物理的原理，直径越大能够减少的热电偶回路电阻就更加的小。
本产品适用于分度号为S、E、K、N、E、J和T型热电偶配用...
本产品适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。
一、生产执行标准采用企业标准二、产品名称、型号如表1所示表1三、使用条件环境温度：-60～275℃。
四、技术条件1、当周围空气温度为15～35℃，相对温度不超过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ；2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；3、热电势允差如表2表2五、电缆的型号规格及外径参考如表3表3注：1、屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm；2、线芯为多股线芯（R）或带屏蔽（P），其型号应加“R”或“P”或“RP”。
六、交货要求1、交货长度为100m或其整数倍，成盘长度应不小于100m,长度计量误差应不超过±0.5%；2、根据双方协议允许任何长度交货。
执行标准本产品执行GB/4989-94等效用IEC584-3标准阻燃特性符合GB/T1830.3(IEC60332-3)规定要求产品型号及名称型号产品名称ZR-KX-GsFV氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体，K分度号热电偶用补偿导线ZR-KX-GsFVR 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体，K分度号热电偶用补偿软导线ZR-KX-GsFVP 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆ZR-KX-GsFVRP 氟塑料绝缘阻燃聚氯乙烯护套精密级单多导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆ZR-KX-GsFPVP 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆ZR-KX-GsFPVRP 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆ZR-KX-GsFVP l氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆ZR-KX-GsFVRP l 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆ZR-KX-GsFP l VP l 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆ZR-KX-GsFP l VRP l 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆ZR-KX-GsFVP2氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆ZR-KX-GsFVRP2氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆ZR-KX-GsFP2VP2氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿电缆ZR-KX-GsFP2VRP2氟塑料绝缘阻燃聚氯乙烯护套精密级多导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿软电缆KX-HsFGP 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆KX-HsFGRP 氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆KX-HsFPGP 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏总屏，K分度号热电偶用补偿电缆KX-HsFPGRP 塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏总屏，K分度号热电偶用补偿软电缆KX-INHsFGP 进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆KX-INHsFGRP 进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆KX-INHsFPGP 进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆KX-INHsFPGRP 进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 使用温度
耐热级: 最高 200℃ 和 260℃ 两种
普通级: 最高 70℃ 、90℃ 和 105℃ 三种
2 最低环境温度
聚氯乙烯绝缘和护套导线、电缆: 固定敷设
非固定敷设
氟塑料绝缘和护套导线、电缆: 固定敷设
非固定敷设
3 电缆安装敷设温度
聚氯乙烯护套导线、电缆不低于
0℃
氟塑料护套导线、电缆不低于
Application
It is widely used in the field such as metallurgy, chemical, petroleum, energy industry and scientific department where measure temperature by thermocouples. It is used for connection between thermocouple and the instrument, which displays the measured temperature.
±60
EX
6319
±200
±120
JX
5269
±140
±85
TX
4279
±60
±30
2 补偿导线(电缆)的往复电阻见表 4。
热电动势 标称值
1441 8138 －－ 5913 13421 10779 9288
表3
200℃ （μV)
允差
普通级
精密级
±60
－－
±100
±60
－－
－－
±100
±60
±200
常州八益电缆有限公司
CHANGZHOU BAYI CABLE CO.，LTD.
热电偶用补偿电缆
标准
补偿导线按照 GB/T 4989 标准制造。 补偿电缆按照 JB/T 7495 标准制造。
适用范围
本产品广泛适用于冶金、化工、石油、发电以及科研等部门采用热电偶方法测量温度的场合。用于热电偶与 测温显示仪表之间的连接。
成束阻燃
/SB
低烟低卤成束阻燃
/SC
低烟无卤成束阻燃
导体种类 规格
常省略
R 线对数×2×导体标称截面积(mm2)
单根导体结构 绞合结构 (1～12)×2×(0.5、1.0、 1.5、2.5)
备注：根据上述所列的型号说明，可以选择各种组合以满足需要。
表2
表示方法举例
热电偶用补偿导线、电缆由型号、线组数、线组芯数及导体的标称截面表示 。 举例如下： 1 KCA型耐热用精密级补偿电缆，氟塑料绝缘，镀锡铜丝编织对绞屏蔽，镀锡铜丝编织总屏蔽，钢丝铠装、聚
CHANGZHOU BAYI CABLE CO.，LTD.
Compensating wire and cable for thermocouples
Standard
Compensating wire for thermocouples is manufactured according to GB/T 4989 Standard. Compensating cable for thermocouples is manufactured according to JB/T 7495 Standard.
0.94
0.70
0.47
0.69
0.52
0.35
1.46
1.10
0.73
1.00
0.75
0.50
1.90
1.43
0.95
1.66
1.25
0.83
0.86
0.65
0.43
0.70
0.52
0.35
2.5 mm2 0.02 0.28 0.21 0.44 0.30 0.57 0.50 0.26 0.21
使用特性
型号、名称、分度号及配套用热电偶类型
型号
名称
分度号
配套用热电偶类型
表1 绝缘层颜色 正极 负极
SC RC KCA KCB KX NC NX EX JX TX
铜－铜镍 0.6 补偿型电缆 铜－铜镍 0.6 补偿型电缆 铁－铜镍 22 补偿型电缆 铜－铜镍 40 补偿型电缆 镍铬 10－镍硅 3 延长型电缆 铁－铜镍 18 补偿型电缆 镍铬 14 硅－镍硅延长型电缆 镍铬 10－铜镍 45 延长型电缆 铁－铜镍 45 延长型电缆 铜－铜镍 45 延长型电缆
铜丝编织 镀锡铜丝编织 铜塑复合带绕包 铝塑复合带绕包 无屏蔽
总屏蔽
C
铜丝编织
C1
镀锡铜丝编织
C2
铜塑复合带绕包
C3
铝塑复合带绕包
Y
聚乙烯
内衬层
V
聚氯乙烯
E
低烟无卤阻燃聚烯烃
F
氟塑料
( 省略 )
无铠装
铠装
2
钢带铠装
3
细钢丝铠装
外护套
2
聚氯乙烯
3
聚乙烯
E
低烟无卤阻燃聚烯烃
( 省略 )
无要求
阻燃特性
/SA
CHANGZHOU BAYI CABLE CO.，LTD.
型号中各代号说明
项目
代号
说明
补偿导线型号
(见表 1 )
见表 1
耐温等级
G(常省略) H
普通型 耐高温型
允差等级
(省略) S
普通级 精密级
Y
聚乙烯
绝缘
V
聚氯乙烯
YJ
交联聚乙烯
E
低烟无卤阻燃聚烯烃
F
氟塑料
( 省略 )
无屏蔽
线组屏蔽
P
P1 P2 P3 ( 省略 )
CHANGZHOU BAYI CABLE CO.，LTD.
产品特性
1 补偿导线(电缆)的热电动势及允差值见表 3。
补偿导线 型号
热电动势 标称值
100℃ （μV)
允差
普通级
精密级
SC 或 RC
646
±60
±30
KCA 或 KX
4096
±100
±60
KCB
4096
±100
±60
NX 或 NC
2774
±100
型号说明
S
铂铑 10－铂热电偶
红
绿
R
铂铑 13－铂热电偶
红
绿
红
蓝
K
镍铬－镍硅热电偶
红
蓝
红
黑
红
灰
N
镍铬硅－镍硅热电偶
红
灰
E
镍铬－铜镍热电偶
红பைடு நூலகம்
棕
J
铁－铜镍热电偶
红
紫
T
铜－铜镍热电偶
红
白
－
－
/
×2×
导体截面积(mm2)
对数
阻燃特性
导体结构
外护套
铠装
内衬层
总屏蔽
分屏蔽
绝缘
允差等级
耐温等级
补偿导线型号
1
常州八益电缆有限公司
－25℃
4 电缆允许弯曲半径
非铠装电缆不小于电缆外径的 6 倍
铜带屏蔽或铠装电缆不小于电缆外径的 12 倍
氟塑料绝缘和护套电缆不小于电缆外径的 8 倍
－40℃ －15℃ －60℃ －20℃
补偿导线(电缆)结构尺寸
1 一般用补偿电缆结构尺寸见表 5。 2 耐热用补偿电缆结构尺寸见表 6。
3
常州八益电缆有限公司
±120
±140
±85
±90
±48
表4
型号
SC 或 RC KCA KCB KX NC NX EX JX TX
0.5mm2 0.10 1.40 1.04 2.20 1.50 2.86 2.50 1.30 1.04
20℃时往复电阻 ≤Ω/m
0.75 mm2
1.0 mm2
1.5 mm2
0.06
0.05
0.03
氯乙烯护套屏蔽软电缆，12 对，导体截面积为 1.5mm2 ， 表示为：
KCA-HS-FP1 C1VR32 12×2×1.5 2 TX型普通级，聚氯乙烯绝缘聚氯乙烯护套无屏蔽硬结构钢丝铠装电缆，7 对，导体标称截面积为 1.0mm2,表
示为：
TX – G –VV32-ia
7×2×1.0
2
常州八益电缆有限公司
