标注尺寸的基本规则.
标注尺寸的基本规则
（1） 尺寸数字一般
ห้องสมุดไป่ตู้
注在尺寸线的
尺
上方或中断处
寸
（2）直线尺寸的数字 应按图 a 所示方向填 数 写．并尽量避免在图 示 30° 范围内标注 字 尺寸。当无法避免 时．可按图 b 标注
项 说明 目
(3)尺寸 数字不可 被任何图 线所通过 当不可避 免时，必 须把图线 断开
（4）数字 要按标准 字体书写 工整，不 得潦草， 在同一张 图上，数 车及箭头 的大小保 持一致
标注尺寸的基本规则
项
说明
图例
目
（1） 完整的尺寸由
下列内容组成
1) 尺寸线 （细 实线）
总 2) 尺寸界线
3) 尺寸数字
4) 箭头
（2） 图样中所标注
的尺寸，为该
图样最后完工
的尺寸，否则
另加说明
（3） 机件的真实大
小应以图样上
则
标注
尺寸为依据，与绘图 的小及绘图的准确度 无关
（4）尺寸单位是 mm 时不需注明，采用其 它单位时，必须注明 单位的代号或名称。 在同一图样中，每一 尺寸一般只标注一 次．并应标注在反映 结构最清晰的图形上
（a 为圆锥角）．符 号的方向应与斜 度、锥度的方向 一致，符号线宽 为 b/1O,h 为字 高,锥度也可注 在轴线上
（3）在 光滑过渡 处标注尺 寸，必须 用细实线 将轮廓线 延长．从 它们的交
点引出尺 寸界线
项目
说 明 （1）标注直径 尺寸时应在尺 寸数字前加注 符号“ “，标 让半径尺寸时
直 加注符号”R”
（2）半径尺 寸必须注在投 影为圆弧处．且 尺寸线应通过 径 圆心
与 半
径
（3）半径过大， 圆心不在图纸 内时，可按图 a 的形式标注；若 圆心位置不需 注明，尺寸线可 以中断如图 b （4）标控球面 的直径或半径
机械制图尺寸标注
A
A
A
A
R
R 4×
4×
好！
不好！
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
好！
不好！
机械制图尺寸标注
2020年5月24日星期日
一、尺寸标注的基本规则与要求
（一）标注尺寸的基本要求
正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺寸，不遗漏，
不重复。 清晰： 尺寸布置要整齐、清晰，便于阅读。 合理： 标注的尺寸要符合设计要求及工艺要求。
（二）标注尺寸的基本规则
错误标注形式
正确标注形式
★ 应避免注成封闭尺寸链
首尾相连的链状尺 寸组称为尺寸链
其它尺寸都加工完后 自然得到的尺寸：尺 寸链的封闭环
将尺寸链中最不重要 的那个尺寸作为封闭 环：不注写尺寸
尺寸标注方法
一、基本方法 形体分析法
将组合体分解为若干个基本体和简单体，在形 体分析的基础上标注三类尺寸。
⑴ 定形尺寸 确定各基本体形状和大小的尺寸。
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。
要标注定位尺寸，必须先选定尺寸基准。零件有长 、宽、高三个方向的尺寸，每个方向至少要有一个基准 。
通常以零件的底面、端面、对称面和轴线作为基准 。
⑶ 总体尺寸 零件长、宽、高三个方向的最大尺寸。
总体尺寸、定位尺寸、定形尺寸可能重合，这时需 作调整，以免出现多余尺寸。
⒈ 尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
⒉ 以毫米为单位，如采用其它单位时，则 必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸。
⒋ 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。

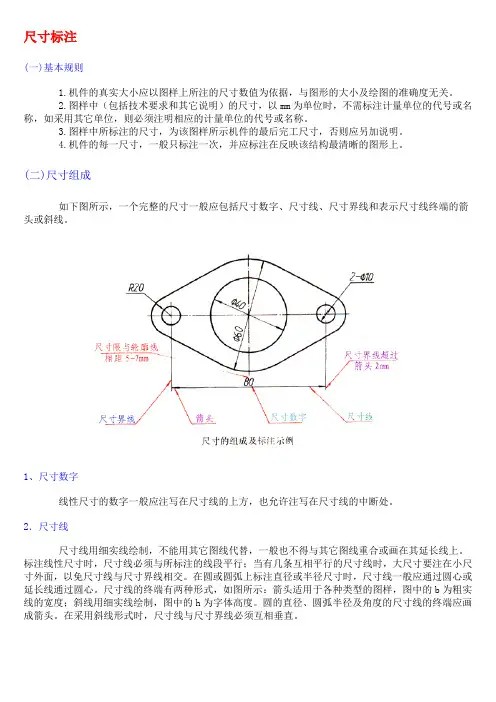

制图标准的有关规定 尺寸标注
尺寸标注(一)基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2.图样中（包括技术要求和其它说明）的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。
3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
(二)尺寸组成如下图所示，一个完整的尺寸一般应包括尺寸数字、尺寸线、尺寸界线和表示尺寸线终端的箭头或斜线。
1、尺寸数字线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
2．尺寸线尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
标注线性尺寸时，尺寸线必须与所标注的线段平行；当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面，以免尺寸线与尺寸界线相交。
在圆或圆弧上标注直径或半径尺寸时，尺寸线一般应通过圆心或延长线通过圆心。
尺寸线的终端有两种形式，如图所示：箭头适用于各种类型的图样，图中的b为粗实线的宽度；斜线用细实线绘制，图中的h为字体高度。
圆的直径、圆弧半径及角度的尺寸线的终端应画成箭头。
在采用斜线形式时，尺寸线与尺寸界线必须互相垂直。
3．尺寸界线尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端2mm左右。
(三)尺寸注法示例下面列出了国标规定的一些尺寸注法。
线性尺寸的数字方向第一种方法：尺寸数字应按左上图所示方向注写，并尽可能避免在图示30范围内标注尺寸，当无法避免时可按右上图的形式标注。
第二种方法：在不致引起误解时，对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处，如下面的两图所示。
在一张图样中，应尽可能采用同一种方法，一般应采用第一种方法注写。
视图的尺寸标注
清晰
不清晰
不清晰
不清晰
同轴的圆柱、圆锥的径向尺寸，一般注在非圆视图 上，圆弧半径应标注在投影为圆弧的视图上。
不允许这种注法
(a)清晰
(b)不清晰
以支架为例说明组合体尺寸标注的步骤。
1、对支架进行形体分析
40 80
4- 18
2、选择尺寸基准
平齐
对称
3、从基准出发，确定各组成部分之间的相对 位置尺寸 宽度方向尺寸基准
60° 60° 30° 75° 45° 90° 65° 15° 20° 5° 90° 60° 55° 4° 25° 20°
(4)尺寸数字要符合书写规定，且要书写准确、清楚 要特别注意，任何图线都不得穿过尺寸数字。 当不可避免时，应将图线断开，以保证尺寸数字的 清晰。
6 14 3XM6-6H
26
36
（5）直径和半径的标注
直 径 尺 寸尽量注 在非圆视 图上
半 径 尺 寸必须注 在圆形视 图上
R80
图3-10 圆和圆弧尺寸的标注
பைடு நூலகம்
R72
( ) ( ) ( )
( )
图3-12 圆球面的尺寸标注
图3-11 半径过大的圆弧尺寸标注
（6）弧长的标注：
2）标注弧 长时，尺寸 线画成圆弧， 要在尺寸数 字左方加注 “ ”。
80 φ40 φ80
20 130 120 高度方向尺寸基准 68 长度方向尺寸基准 4-φ18 55
45
110
50 18
18
常见柱体类形体的尺寸注法
11 60°
10 19
15
6
10
19
7
24
10
24
10
标注尺寸规则
图形及图样上的尺寸，是加工制造 零件的主要依据。如果尺寸标注错误、 不完整或不合理，将给生产带来困难， 甚至生产出废品而造成浪费。
一、基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的 大小及绘图的准确度无关。 2、图样中的尺寸，以mm为单位时，不需标注计量单位的代号或 名称，如果采用其他单位，则必须注明相应的计量单位的代号或名 称。 3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否 则应另加说明。 4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最 清晰的图形上。
φ10 .0 2
45.73
. φ9
5 3. 25
8.73 67.53
25.32
60 . 17
31
二、尺寸的构成
每个完整的尺寸，一般由尺寸界线，尺寸线和尺寸数字组成。 1、尺寸界线 用细实线绘制，表示尺寸的度量范围。 由图形的轮廓线、轴线或中心线引出，也可利用这些线作为尺寸 界线。 2、尺寸线 表示尺寸的度量方向，必须用细实线绘制，而不能用图中的任何图 线来代替，也不得画在其他图线的延长线上。 线性的尺寸线应与所标注的线段平行；尺寸线与尺寸线之间、或 尺寸线与尺寸界线之间应尽量避免相交。
51.23
20
20
20
91.11
51.55
20
三、常用的尺寸注法
1、圆、圆弧及球面尺寸 标注半径尺寸时，应在尺寸数字前加注半径符号“R”。半径尺寸必 须标注在投影为圆弧的圆形上，且尺寸线必须通过圆心。半圆或小于半 圆应标注半径。
标注直径尺寸时，应在尺寸数字前加注直径符号“φ”，圆或大于半圆应标 注直径。
4
/
2 3
/
4、对称图形的尺寸 对于对称图形，应把尺寸标注为对称分布；当对称图形只画出一般或略大 于一半时，尺 9 .48
尺寸标注的基本规则
尺寸标注的基本规则在设计和工程领域中，尺寸标注是非常重要的一项工作。
尺寸标注的准确与否直接影响到产品的质量和可行性。
因此，了解尺寸标注的基本规则是每个设计师和工程师都应该掌握的技能。
本文将介绍尺寸标注的基本规则，并提供一些实用的技巧和建议。
1. 尺寸标注的目的和意义尺寸标注是将设计图纸上的长度、宽度、高度等尺寸信息以标准的方式表达出来的过程。
它的主要目的是为了使读者方便理解设计图纸上的尺寸，并准确地重现设计。
尺寸标注不仅能提供准确的信息，还能帮助设计人员和工程师在设计和制造过程中控制误差，确保产品的质量。
2. 尺寸标注的基本规则2.1 尺寸标注的位置尺寸标注应该尽量放置在设计图纸上方便阅读和理解的位置。
通常情况下，尺寸标注应该位于设计图纸的两边，与尺寸线垂直对齐。
如果有多个尺寸标注，则应该按照一定的顺序排列，以避免混乱和不易理解。
2.2 尺寸标注的风格和格式尺寸标注应该使用标准的尺寸符号和文字，以确保统一性和易读性。
常用的尺寸符号包括直线箭头、角度符号和圆形符号等。
在标注尺寸时，应该使用标准的量纲符号和单位，例如“mm”表示毫米，“cm”表示厘米。
尺寸标注的字体应该清晰可读，并遵循统一的字号和字体风格。
2.3 尺寸标注的准确性和一致性尺寸标注应该准确地反映设计图纸上的尺寸。
标注的数值应该与设计图纸上的实际尺寸相符合，并且保持一致性。
如果设计图纸上有多处相同的尺寸，那么它们应该用相同的标注方式和数值来表示，以避免混淆和误解。
2.4 尺寸标注的权重和层次尺寸标注应该按照一定的权重和层次来标注。
通常情况下，重要的尺寸应该使用较大的字号和粗体字来标注，以突出其重要性。
而次要的尺寸则可以使用较小的字号和普通字体来标注。
3. 尺寸标注的技巧和建议3.1 使用对称性标注当设计图纸上存在对称的尺寸时，可以使用对称性标注来简化尺寸的标注。
通过在设计图纸的一侧标注一个尺寸，并使用镜像标注的方式，在另一侧自动产生相同的尺寸标注。
机械制图尺寸标注详解(图)
⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。
89
89
89
30° 16
16
10
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示
方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。
⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
A
A
A
A
A
A
A
R
R 4×
4×
好！
不好！
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
好！
不好！
5、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特 征较清楚的视图上
★ 考虑测量的方便与可能
不容易测量
容易测量
不容易测量
容易测量
A L
B
A L
BB L
CB L
C
★ 关联零件间的尺寸应协调
⒊ 图中所注尺寸为零件完工后的尺寸。
⒋ 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
⒌ 尺寸配置合理 ⑴ 功能尺寸应直接注出。 ⑵ 同一要素的尺寸应尽可能集中标注。 如孔的直径和深度、槽的深度和宽度等。 ⑶ 尽量避免在不可见的轮廓线上标注尺寸。
零件图的尺寸标注
一、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件的
结构类型
通孔 螺 纹 不通孔 孔
不通孔
普通注法
3 M63-7HM6-7H
3 M6-7H
3 M6
10
10
12
旁注法
说明
3 M63-7HM6-7H 3 M63-7HM6-7H3×M6-7H 表 示 3 个 公 称直径为6，螺纹中径、 顶径公差带为7H的螺 孔。
国标关于尺寸标注的规定
国标关于“尺寸标注”的规定
（1）尺寸界线
尺寸界线应用细实线绘制，一般应与被注长度垂
直，其一端应离开图样轮廓线不小于2mm，另一端宜超
出尺寸线2～3mm，图样轮廓线可用作尺寸界线。
（2）尺寸起止符号
尺寸起止符号一般用中粗（0.5b）斜短线绘制，
其斜度方向应与尺寸界线成顺时针45°，长度宜为2～
3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭
头表示。
（3）互相平行的尺寸线
互相平行的尺寸线应从被注写的图样轮廓线由
近向远整齐排列，应将大尺寸标在外侧，小尺寸标在
内侧。
尺寸线距图样最外轮廓之间的距离，不宜小于
10mm。
平行排列的尺寸线的间距，宜为7～10mm，并应
保持一致，如图所示。
（4）尺寸数字
所有注写的尺寸数字应离开尺寸线约lmm。
机械制图尺寸标注的原则与常见错误分析
机械制图尺寸标注的原则与常见错误分析一、尺寸标注的基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2.图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如45度30分应写成45°30′。
3.图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。
4.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。
常用的尺寸注法符号和缩写词尺寸界线尺寸界线用来表示所注尺寸的范围。
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸线尺寸线用来表示尺寸度量的方向。
尺寸线必须用细实线绘在两尺寸界线之间，不能用其它图线代替，不得与其它图线重合或画在其延长线上。
尺寸数字尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。
尺寸数字应按左图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按右图的形式标注。
小尺寸注法一些常见孔的标注方法二、零件设计尺寸标注常出现的问题1、尺寸标注不完整、凌乱、漏标和重复标注现象a、零件上的重要尺寸必须直接标出b、避免出现封闭尺寸c、标注尺寸要便于加工和测量2、工件尺寸精度要求较高但并没标注尺寸公差，以致引起加工误差偏大而报废工件。
3、零件技术要求（包括尺寸公差、形位公差、表面粗糙度）的标注规范性4、标题栏欠规范，不够完整，国标一般要有设计及校对的人名与日期,比例、数量、材质、图名图号须完整。
2、标注尺寸要便于加工和测量三、工程图尺寸标法及注意事项（一）、尺寸标注的原则正确、完整、清晰、合理。
（二）、尺寸标注的基本要求(1)物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确程度无关。
(2)图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
机械制图-尺寸标注
第七节尺寸注法（GB/T 4458.4-2003）图样中的图形只能表示零件的结构和形状，其各部分的大小和相对位置关系，还必须由尺寸来确定。
GB/T 4458.4-2003《机械制图尺寸注法》中规定“机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关”。
所以尺寸是图样中的重要内容之一，是制造机件的直接依据。
本标准规定了在图样中标注尺寸的基本方法, 适用于机械图样的绘制。
本标准从2003年12月1日实施，并自实施之日起代替GB/T 4458.4-1984《机械制图尺寸注法》。
一、标注尺寸的基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注单位符号(或名称)，如采用其他单位，如：米、英寸和度、分、秒等，则应注明相应的单位符号（或名称），而这些名称或符号应符合国际单位制的规定。
3、图样中所标注的尺寸，是该图样所示机件的最后完工尺寸，否则应另加说明。
这里所谓最后完工尺寸，是指这一张图样所表达的机件的最后要求，如毛坯图中的尺寸为毛坯的最后完工尺寸；半成品图中的尺寸是半成品的最后完工尺寸；零件图中的尺寸是该零件交付装配时的尺寸……等。
至于为了达到该尺寸的要求，中间所经过的各个工序的尺寸，则与之无关。
否则必须另加说明。
4、机件的每一尺寸，一般只标注一次。
这不仅节省绘图时间，减少图中不必要的线条，更主要的是避免产生两者不一致的错误。
5、尺寸的配置必须合理：①应标注在反映该结构最清晰的图形上。
例如孔组分布的定位尺寸、圆弧的半径尺寸、弧长及角度等，都应该标注在反映它们实形的视图上。
圆的直径尺寸除外。
②同一要素的尺寸应尽量集中在同一处，如孔的直径和深度、槽的宽度和深度等。
③加工工序不同的尺寸应尽量分别排列；为减少看图时的麻烦，较快地找到加工该工序时所需的尺寸，除应将有关尺寸尽量集中在一起外，不要混杂在一起。
CAD机械制图尺寸标注标准
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”。
10 10 5
5
20
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“”前加注符号“S”。
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
3 5
3 5 3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
5× 8 10
20
4×20=80 100
⑵ 沿圆周均匀分布
15°
8× 6 EQS
8× 6
当图中孔 的定位与 分布已明 确时，可 省略EQS。
⒍ 断面为正方形结构的标注
16×16 18×18
18
⒎ 均匀厚度板状零件的标注
不必另画视图表示厚度
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
第1-2章制图基本知识尺寸几何作图
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均匀分布 正方形
深度
符号或 缩写词
EQS
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
5× 8 8× 6
2.3 尺规几何作图
一、正多边形
⒈ 正六边形
二、斜度与锥度
⒈ 斜度
斜度是指直线或平面对另一直线或平面的倾斜程度。
a
斜度=tga=H:L=1: L/H
L
例：画下面的图形
符号“R”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 ×R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋ 狭小部位尺寸的标注
5 3 2 3 ● ● ● ● 5
35 3 5
3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
应为
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
机械制图-尺寸标注
A
A A A
A
A A A
R
好！
4×
R
不好！
4×
4、内形尺寸与外形尺寸最好分别注在视图的两侧。
好！
不好！
5、尺寸应尽可能标注在反映基本形体形状特征较明显、
位置特征较清楚的视图上。
（1）考虑测量的方便与可能 不容易测量 容易测量
不容易测量
容易测量
A L
A BL
35
20
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
五、尺寸数字
1、一般应注在尺寸线的上方，也可注在尺寸线的中 断处。水平方向字头向上，垂直方向字头向左。
89
正确
错误
正确
错误
89
89
89
30°
16
16
16
16
2、线性尺寸数字的方向，一般应按上图所示方向注写，并 尽可能避免在图示30°范围内标注尺寸，无法避免时应引出 标注。 3、尺寸数字不可被任何图线 所通过，否则必须将该图线 断开。 中心线断开
（2）尺寸基准的选择
♣ ♣
♣
应尽量使设计基准与工艺基准重合，以减 选择原则： 少尺寸误差，保证产品质量。 任何一个零件都有长、宽、高三个方向的 三方基准： 尺寸。因此，每一个零件也应有三个方向 的尺寸基准。 主辅基准： 零件的某个方向可能会有两个或两个以上 的基准。一般只有一个是主要基准，其它 为次要基准，或称辅助基准。应选择零件 上重要几何要素作为主要基准。
二、零件图的尺寸标注
1、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件 的结合面、零件的对称平面、重要的平面和轴肩。 （1）尺寸基准的种类
定位尺寸标注的基本规则
定位尺寸标注的基本规则
1. 尺寸标注一定要清晰明确呀！就像给人指路，不能含含糊糊的，不然别人咋能找得到呢！比如标注一个零件的长度，就得明明白白地写出来。
2. 标注得要符合实际呀！总不能乱标一气吧！好比说你不能把一个小杯子标成大水桶那么大的尺寸呀！
3. 要统一标注的标准哦！大家都按一个规矩来，才不会乱套嘛！这就像大家都讲同一种语言，交流才顺畅呀！比如都用毫米或者厘米来标注。
4. 尺寸标注要完整呀！不能只标一半留一半呀！就像建房子不能只建一半一样让人不知所措！
5. 标注的位置也很重要呢！不能随便乱放呀！要让人一眼就能看到，就像把宝贝放在显眼的地方一样！如在图形旁边合适的位置标注。
6. 重复的尺寸就别标啦！那不是多此一举嘛！这就像已经有了一把钥匙，就别再弄一堆一样的啦！
7. 不同的部件要有不同的标注呀！可不能搞混啦！就好像每个人都有自己独特的名字一样。
8. 别忘了检查标注的准确性呀！这可不能马虎呀！不然出了错可就麻烦大啦！就像考试做完了要检查一遍一样。
总之，定位尺寸标注得认真对待，严格遵守这些基本规则，才能让我们的标注准确无误，不会出岔子呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项
目说明图例
总
则
(1完整的尺寸由
下列内容组成
1尺寸线(细实线
2尺寸界线
3尺寸数字
4箭头
(2图样中所标注
的尺寸,为该图样最后完工的尺寸,否则另加说明
(3机件的真实大
小应以图样上标注
尺寸为依据,与绘图的小及绘图的准确度无关(4尺寸单位是mm时不需注明,采用其它单位时,必须注明单位的代号或名称。在同一图样中,每一尺寸一般只标注一次.并应标注在反映结构最清晰的图形上
小尺
寸的
注法(l当没有足够位置写数字时.可将其布置
在图形外面
(2位置更小时.箭头和数字均可以布置在图形外面
(3标注一连串小尺寸时,可用小圆点代替箭头,但两端箭头仍应画出
角度(1角度的尺寸界线必须沿径向引出.尺寸线是以角度顶点为圆心的圆弧
(2角度数字一律水平填定
(3角度的数字应写在尺寸线的中断处,必要时允许写在外面,或引出标注
用细实线
将轮廓线
延长.从
它们的交
点引出尺
寸界线
项目说
明
图例直径与半径
(1标注直径尺寸时应在尺寸数字前加注符号“ “,标让半径尺寸时加注符号” R ”
(2半径尺寸必须注在投影为圆弧处.且尺寸线应通过圆心
圆心不在图纸内时,可按图a的形式标注;若圆心位置不需注明,尺寸线可以中断如图b
(4标控球面的直径或半径时,应在” Φ”或” R ”前面再加注” S ” (图a、b对于螺钉、柳钉的头部,轴及手柄的端都.允许省略” S ” (图
一个要素上注出其尺寸和数量（2）在同一图形中具有几种尺寸数值相近而又重复的成组要素（如孔等）时，可采用涂色标注或标注字母等的办法，直接注在图形上；也可另用列表的形式表示倒角轴或孔上的45°倒角，可按图a标注，非45°倒角，可按图b标注槽的尺寸可按图C或图d标注。图C所注的是”槽宽X直径”；图d所注的是”槽宽X槽深”正方剖面为止方形形时，可在边长尺寸数字前加注符号”□或用14x14代替□14，图中相交的两细实线是平面符号
锥斜度、锥度可用图中所示的方法度标注、必要时也可在标注锥度的斜同时，在括号内注出其角度值度（a为圆锥角）．符号的方向应与斜度、锥度的方向一致，符号线宽为b/1O,h为字高,锥度也可注在轴线上
尺寸
数字(1尺寸数字一般注在尺寸线的上方或中断处(2直线尺寸的数字应按图a所示方向填写.并尽量避免在图
示30°范围内标注尺寸。当无法避免
时.可按图b
标注项
目说明
图例
(3尺寸
数字不可
被任何图
线所通过
当不可避
免时,必
须把图线
断开(4数字
要按标准
字体书写
工整,不
得潦草,
在同一张
图上,数
车及箭头
的大小保
持一致
弧长及弦长(1标注弧长时,应在尺寸数字上加符号
“ ^”
(2弧长及弦长的尺寸界线向平行于该弦的垂直分钱(图a。当弦长较大时,尺寸界线可改用径向引
对称出（图b）（1）当图形具有对称中心线时，分布在对称中心线两边的相同结构要素，仅标注其中的一组要素图形（2）对称机件的图形画出一半时，尺寸线应略超过对称中心线，只在尺寸线的一端画出箭头均布的孔（l）间隔相等的孔可按图a形式标注（2）均匀分布的孔。可按图b所示标注。当孔的定位和分布情况在图中已明确时，允许省略其定位尺寸和“均布”二字（如C）项目说图例明相同（1）在同一图形几何中，对于相同尺要素寸的孔，槽等成组要素，可仅在
尺
寸
线(1尺寸必须用细实线单独画出,轮廓线、中心线或它
们的延长
线均不可
作尺寸线
使用
(2标注
直线尺寸
时,尺寸
必须与所
标注的线
段平行
尺寸界线
(l尺寸
界线用细
实线绘
制,也可
以利用轮
廓线(图
a或中心
线(图b
作尺寸界
线
(2尺寸
界线应与
尺允许倾斜
画出
(3在
光滑过渡
处标注尺
寸,必须
